楊家900系列變頻調速改機測試 (第3頁)

bakafish
個人積分：10612分
文章編號：70591518

10612分

21樓

2018-10-22 13:46

我也想要請教樓主，我這台Mahlkonig Guatemala要用哪一種變頻器，以及如何接
馬達是1100W
有拉出三條線，如下圖，應該就是底下接線圖標示的br rt bl（德文的棕、紅、藍）
另有一條黃綠相間的線直接鎖在馬達外殼，應該是地線
https://www.flickr.com/photos/tompjagiello/3723851515/in/album-72157621512709052/

接線圖如下

C1 Motor Start Capacitor 180µF 240V 50/60Hz with discharge resistor 4,7k
K1 Motor Start Relay Klixon 2CR3 207
F1 Current Overload Switch ETA 2-5700IG1-P10-1050-7A
S1 Switch ETA 3120-F30F-G701-SGRX-20A
M1 Motor Elnor 270 CII 230V 50Hz
X1 Mains plug
X2 Blade Terminal 6.3mm

謝謝您

weird@

weird@
個人積分：725分
文章編號：70596228

725分

22樓

2018-10-22 20:12

Daniel WYS wrote:
因為25HZ以下繼電器會一直跳，還是換三相變頻器就可以解決這個問題?
...(恕刪)

繼電器會一直跳很有可能換了三相變頻器也是會跳。
變頻器其實是方波以pwm控制佔空比模擬弦波，較正確的作法可能是跳過繼電器直接接馬達，或是在變頻器的輸出端接濾波電容。
以上為爬文心得，小弟也非這方面專業僅供參考。

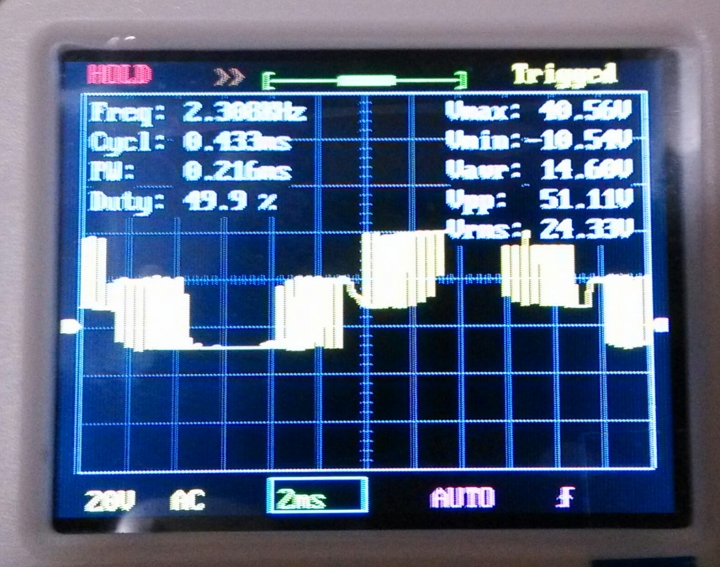

實際量測的波形如圖。

Daniel WYS

Daniel WYS
個人積分：2293分
文章編號：70597090

2293分

23樓

2018-10-22 21:39

weird@ wrote:
繼電器會一直跳很有可能換了三相變頻器也是會跳...(恕刪)

我想我可能找到原因了，我剛剛量一下我的220V用電，實際上只有203V，用餐時間甚至降到只有199V。

用變頻器把頻率降低時電壓也會跟著降，當電壓降到低於150V時頻率約25HZ，這時剛好是繼電器作動的臨界點，就一直通路、斷路來回跳，所以就會有哒哒哒的聲響。

因為這款繼電器的啟動電壓是230V，150V應該是它作動的下限電壓值，所以除非三相變頻器可以調升電壓，否則也無法改善低頻時繼電器一直跳的問題。

跳過繼電器直接接馬達的話，磨豆機開關等電控就完全沒作用了，而且也少了一層安全保護，我這個外行人用起來會很不安

bakafish wrote:
我也想要請教樓主，我這台Mahlkonig Guatemala要用哪一種變頻器，以及如何接
馬達是1100W

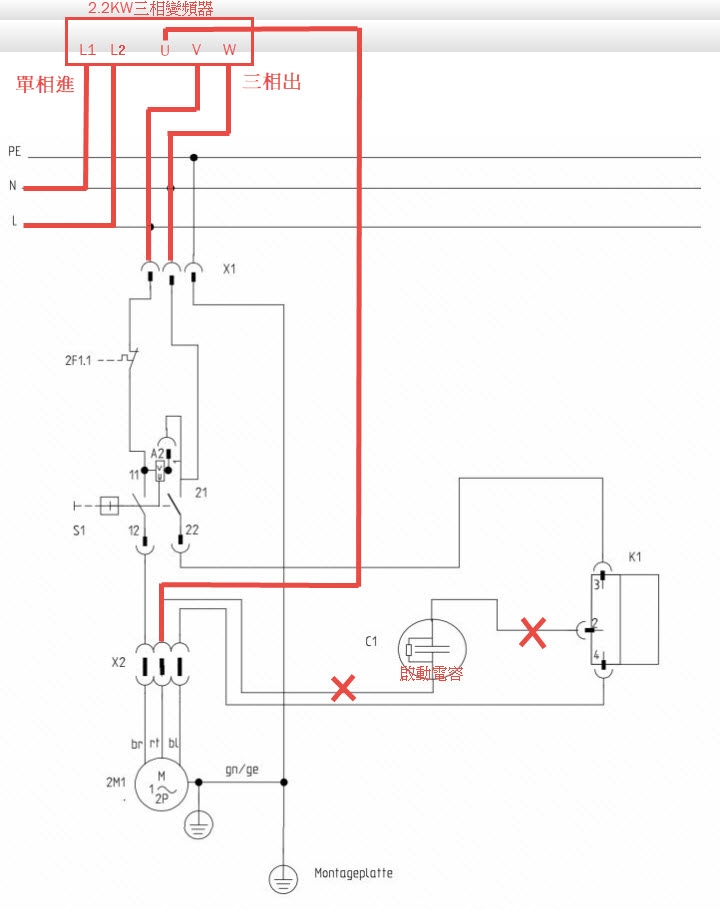

依照魚大提供的電路圖，1100W的馬達至少要用2.2KW的三相變壓器(實際出力的二倍功率以上)，畫了一下接線圖，把啟動電容的二條接線拆掉，如果馬達反轉再把V、W對調，勞煩樓主專家檢查看看這樣接法有沒有問題?

ugo426

ugo426
個人積分：686分
文章編號：70597702

686分

樓主

2018-10-22 22:34

Daniel WYS wrote:
我想我可能找到原因...(恕刪)

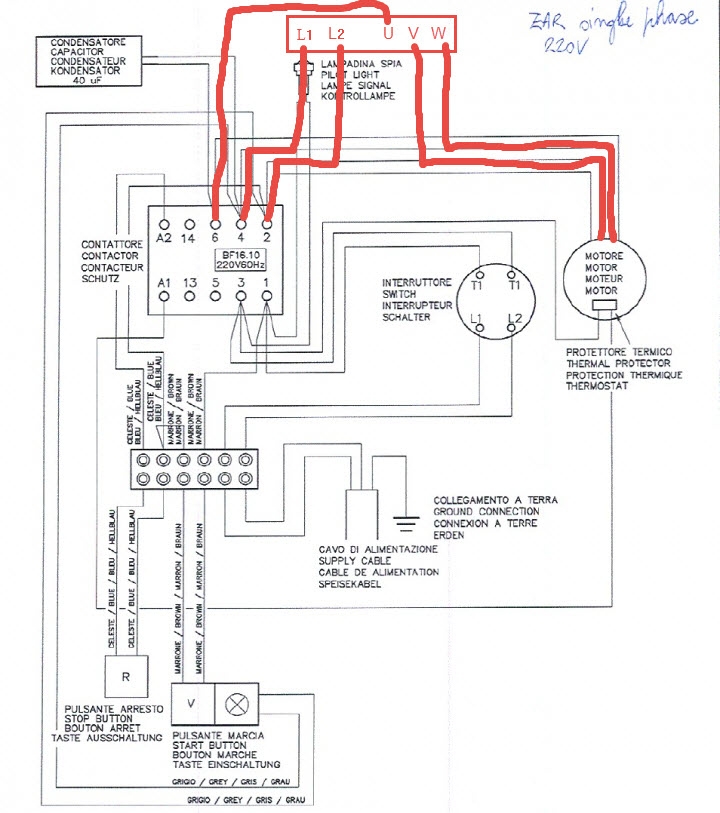

您的那顆繼電器，其實是做保護使用。
若您不想要移除繼電器，其實就是將變頻其裝設在繼電器後方
原本 2 4的接點變成變頻器的ＬＮ電源供應，
您所標示的2 4 6三個點上的線，就拆下來照您的接法變成ＶＷＵ便可。

這樣原本的開關依然可以使用，並且溫度過載保護也同樣有功能。
操作上，會變成開ＳＪ的開關打開後，變頻器才有電源供應，
馬達運轉與否與轉速由變頻器決定～～

ugo426

ugo426
個人積分：686分
文章編號：70597855

686分

樓主

2018-10-22 22:48

Daniel WYS wrote:
我想我可能找到原因...(恕刪)

Daniel 大真高手，這樣接線應該是ＯＫ的！
M牌的馬達不到1.5 HP，若是降低轉速，功率會更低
2 HP的變頻器應該是充足的。

我也沒有Ｍ牌的磨豆機，只要他內部沒有離心開關，
就不會有問題。

Daniel WYS

Daniel WYS
個人積分：2293分
文章編號：70598089

2293分

26樓

2018-10-22 23:07

ugo426 wrote:
您的那顆繼電器，其實是做保護使用。
若您不想要移除繼電器，其實就是將變頻其裝設在繼電器後方...(恕刪)

好主意，明天再拆開來把變頻器移到繼電器後方試試，最近拆拆裝裝的，已經很熟練了

ugo426 wrote:
這樣接線應該是OK的...(恕刪)

我這叫班門弄斧、關公面前耍大刀，台語叫「假會」

bakafish

bakafish
個人積分：10612分
文章編號：70598537

10612分

27樓

2018-10-22 23:43

Daniel WYS wrote:
我想我可能找到原因...(恕刪)

ugo426 wrote:
Daniel 大真高...(恕刪)

感謝二位，這張圖我先存起來，日後或許會用到

Daniel WYS

Daniel WYS
個人積分：2293分
文章編號：70605030

2293分

28樓

2018-10-23 12:54

ugo426 wrote:
若您不想要移除繼電器，其實就是將變頻其裝設在繼電器後方
原本 2 4的接點變成變頻器的ＬＮ電源供應，
您所標示的2 4 6三個點上的線，就拆下來照您的接法變成ＶＷＵ便可...(恕刪)

依照樓主的提示，已經成功地把變頻器移到繼電器後方，果然可以順利降頻到2~3HZ也沒問題，還試著用15HZ/400rpm磨咖啡豆也OK，只是出粉速度很慢而已。

但是我還是不習慣用變頻器啟動磨豆機，因為從變頻器啟動到預設的30HZ需要八秒鐘的時間，我又習慣先丟豆子進磨豆機再啟動磨豆機磨豆，這樣的話磨豆既不順暢又耗時，所以又改回原接線了，反正慣用的 30HZ(800rpm) 已經很給力也很好磨了，忙了一早上又回到原點

toraman

toraman
個人積分：62分
文章編號：70607526

62分

29樓

2018-10-23 15:36

請問UGO大大，線路圖如何查尋，我想確認robur的馬達和配線，謝謝

ugo426

ugo426
個人積分：686分
文章編號：70617022

686分

樓主

2018-10-24 10:03

Daniel WYS wrote:
依照樓主的提示，已...(恕刪)

哈，嘗過鮮了。習慣還是很重要~~~

不過，使用變頻器時，低轉速扭距不會喪失，所以還是可以先投入豆子再運轉的。
至於初期的轉速緩升，可以透過變頻器的ramp設定，要快到和電容啟動一樣也行。
可以參考變頻器的說明書，也可以設定馬達剎車的速度!
或放顆燈泡在煞車電阻處，剎車時就發亮~~

只是我個人一直覺得馬達啟動的瞬間，研磨是相對不穩定的。
所以就先運轉後再行研磨....
