家用區域網路設定

Dark_End
個人積分：0分
文章編號：41072137

0分

樓主

2013-01-08 22:56

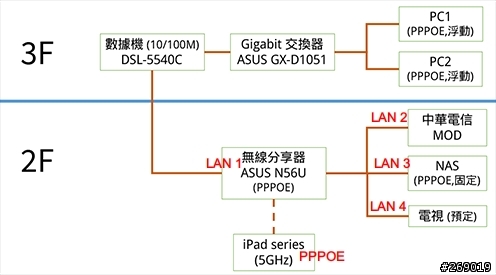

上圖是目前的網路架構（大圖: http://i.imgur.com/deIUKl.png）。

我想知道要怎麼樣才能讓 PC1(192.168.1.20) 透過區域網路讀到 NAS(192.168.1.10) 的內容？
需要做什麼設定嗎？依目前的架構，PC1 連不到 NAS 的區網IP位址。

我可以把路由器(192.168.1.1)接在交換器後頭嗎？我試著這樣做，似乎導致 PC1 無法進行 PPPOE 撥號 (錯誤651)，因為把交換器拔掉就可正常連線。

請有經驗的板友解惑，謝謝 :)

其他資訊：
(1) 只有一條網路線連接3F和2F，再多一條網路線有點難度。
(2) 無線分享器、MOD、電視、iPad 只能擺在2F

2013-01-08 22:56 發佈

文章關鍵字區域網路設定

gfx

gfx
個人積分：1603分
文章編號：41072965

1603分

2樓

2013-01-08 23:25

很簡單啊,你都會用分享器IPTV功能將MOD裝在N56U後面.

同樣的你再把N56U IPTV再開個Port給NAS用,目的就達成啦!!

millais

millais
個人積分：1595分
文章編號：41073781

1595分

3樓

2013-01-08 23:53

為甚麼各PC 要各自PPPOE

交給路由器PPPOE DHCP 分配不就好了嗎

這樣一來也方便
電腦不用設手動IP跟PPPOE

umax

umax
個人積分：25137分
文章編號：41074329

25137分

4樓

2013-01-09 0:14

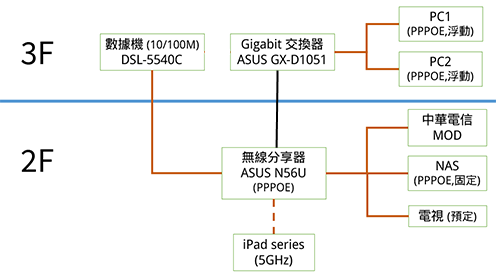

Dark_End wrote:
上圖是目前的網路架構...(恕刪)

RMAN

RMAN
個人積分：2725分
文章編號：41074827

2725分

5樓

2013-01-09 0:36

umax wrote:
...(恕刪)

若開板有2條線能2F to 3F...那樓上的圖是你的正解.
然後只要使用N56u的WAN port(PPPoe),開DHCP Server(192.168.1.1)
其他的電腦都改用DHCP Client跟N56u要IP(192.168.1.x)
這樣所有的電話都在同一區段了...

若開版只有1條線2F to 3F
那就將N56u跟GX-D1051對調
Modem接N56u Wan Port(pppoe),開DHCP Server(192.168.1.1)
其他的電腦都改用DHCP Client跟N56u要IP(192.168.1.x)
不過...就要看N56u是否有訊號到3F給ipad使用了.

小瑞

Dark_End

Dark_End
個人積分：0分
文章編號：41077716

0分

樓主

2013-01-09 8:39

gfx wrote:
把N56U IPTV再開個Port給NAS用,目的就達成啦!!

這個我有想過(但還沒試)，請問這樣設定 iPad 還能讀到 NAS 的內容嗎？

millais wrote:
為甚麼各PC 要各自PPPOE

呃，因為PC前面接的是交換器而不是分享器的緣故吧...?

umax wrote:
...(恕刪)

謝謝你的意見，不過 2F 和 3F 間只有一條網路線可用而已(囧)
真的想這麼做的話，我就得請中華電信人員幫我把數據機搬到二樓了...

RMAN wrote:
就將N56u跟GX-D1051對調...(恕刪)

我先前也想過這個方案，但分享器是要給在 2F 用 iPad 的父親邊看電視邊用的(他很忙XXD)

bakafish

bakafish
個人積分：10570分
文章編號：41078250

10570分

7樓

2013-01-09 9:10

不知道為何樓主幾乎全使用PPPoE上網

如果不想改變現行方式，2F到3F也無法再拉一條線
有一個非正規方法不見得每台IP分享器都能這樣用，您可以試試看

把您原本2F到3F那條線，改從3F gigabit switch（ASUS GX-D1051）接到2F的N56U的LAN
這樣所有的PC與NAS以及iPad都會在同一個LAN
然後再用一條線把N56U的WAN接到自己的LAN
這樣N56U的WAN或許也能經由LAN連接到數據機，可以PPPoE
底下的PC和NAS看要自己PPPoE還是走IP分享器上網都可以

gfx

gfx
個人積分：1603分
文章編號：41078789

1603分

8樓

2013-01-09 9:35

Dark_End wrote:
這個我有想過(但還沒試)，請問這樣設定 iPad 還能讀到 NAS 的內容嗎？

NAS裡有個PPTP伺服端(VPN)設定,設定完再設定iPad2 PPTP用戶端.

之後不要說家中2個樓層用iPad2連NAS, 連iPad2帶去朋友家也可照樣連回家中讀取NAS資料.

若不想改變家中網路線目前配置,用IPTV與VPN搭配才是最方便最快的.

隨風浮雲

隨風浮雲
個人積分：4946分
文章編號：41079494

4946分

9樓

2013-01-09 10:05

最快的方法如下：

IOS PPPOE

gfx

gfx
個人積分：1603分
文章編號：41080428

1603分

10樓

2013-01-09 10:42

隨風浮雲 wrote:
最快的方法如下： I...(恕刪)

若把N56U DHCP關閉,Lan1接上游我記得這樣開MOD..
N56U下面的網路除MOD外Lan3~Lan4及無線都會癱瘓掉,

更何況iPad PPPoE還要JB...
