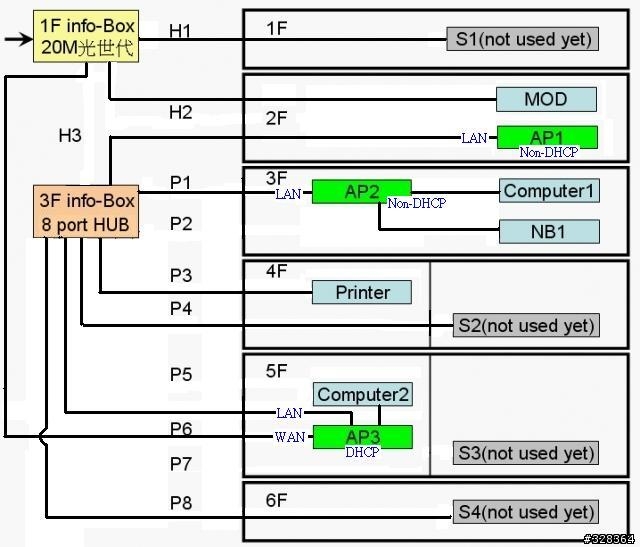

注意到1樓的中華小烏龜先不要急著拉到8 port hub,直接路過至5樓接AP3!!
這樣1樓至2樓的配電箱及管線就可保持原狀不加任何線路與機器,
甚至還可拿掉原來2樓放置的5 port hub.
要不是考慮未使用中的6樓...其實3樓的配電箱放5 port hub就夠了,用不到8 port.
請問樓主，您的AP3只有一個LAN port嗎?
如果還有多的LAN port，是不是也可以考慮以下方法

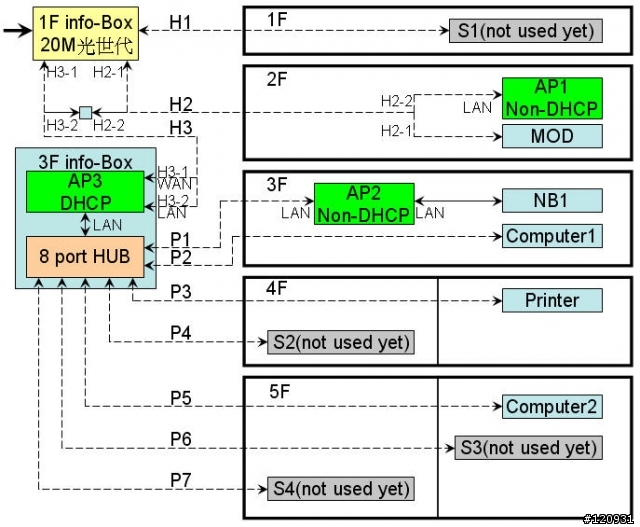

1. 把H2與H3這兩條8芯的網路線，拆成兩條4芯使用，網路線實際上只使用到1,2,3,6等4芯，
把原本的RJ-45頭剪掉，套上一個新的RJ-45頭，把4芯線壓進1,2,3,6就可以了，要注意4芯另一端顏色的對應
2. 將分離出的H3，一條照原本接法接回去，另一條一端接在AP3的LAN，另一端接H2分離出的線，這樣您就有一條2F到3F的線了，需注意這條接起來的線長度不可超過100公尺
3. 將這條加長的線（一端已接上AP3 LAN），另一端接上AP1的LAN，AP1的WAN不接，關閉DHCP，如同AP2
4. 還剩一條分離出的H2，同樣接回去，讓您的MOD可以使用
如此一來透過AP1上網的設備也在同一個區網裡了
如果您的AP3只有一個LAN port，其實換成一個有4 LAN的就可以了，並不需要一個8 LAN的router
如果採用以上的做法，把AP3和hub換成一台8 LAN router，結果還是會缺一個LAN port
如果AP3撐不住大量的session，必需換掉的話
可以考慮Mikrotik RouterBoard RB450G
這台的規格，在家用環境下要操掛它應該會非常困難
它還有QoS，可以解決P2P佔用頻寬的問題
抱歉，小弟比較懶，圖就不畫了

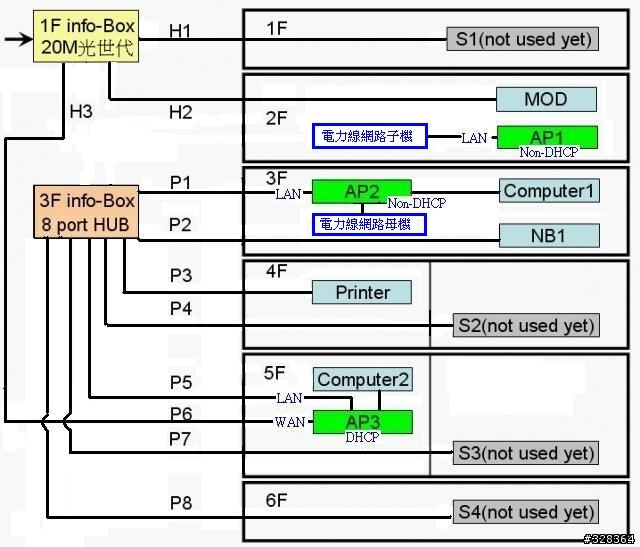

電力線網路一個電錶等同一個區域網路,所是2,3,4樓是在同一個區網.
但我們不需要架全透天系列的電力線網路,機器也是要錢的.
所以我們多規劃一對一的電力線網路就可以,不需一對多.
我們只要將電力線子機放在AP1旁串AP1,然後母機呢?
由於2,3,4都是同一電錶,所以我選擇放在3樓AP2旁串.(AP2->電力線網路母機->電力線網路子機->AP1)
當然電力線網路母機也可改放在4樓S2(not used yet)也可以,反正子機收得到信號就好.
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
其實整個網路中,2樓AP1是最難規劃,因內管線的關係.
但有了電力線網路,2,3,4樓就等於有了外掛無形牽了起來.
所以即使不照配線圖配線規劃,樓主應該也知道下一步要怎麼做吧!
最後,記得"省"才是最高原則,
電力線網路機器有的也配分享器功能,但我們用不到所以購入便宜純hub功能子母機已足夠了.
