「建築製圖丙級試題」輸出成正確比例

yiwendy2

yiwendy2
個人積分：0分
文章編號：82427893

0分

樓主

2021-07-15 16:12

初學建築，是菜味很濃的新手，被比例弄得暈頭轉向。想請教關於「建築製圖丙級」試題輸出的問題。試題是A3大小，想放大輸出成正確比例，好讓我可以直接量圖紙，來確認自己有沒有畫錯。非常感謝！

丙級—建築製圖—手繪檔：
https://drive.google.com/file/d/1vYomaADURq87iOcJvunw_4u9_4a_TrZf/view?usp=sharing

丙級—建築製圖—電繪檔：
https://drive.google.com/file/d/1Ln9dO1wBD_Bq99_oxnck0w4q-b9kbhs4/view?usp=sharing

2021-07-15 16:12 發佈

文章關鍵字比例建築製圖丙級試題初學建築菜味新手試題建築製圖丙級問題 vYomaADURq87 建築製圖

沙鹿王胖胖

沙鹿王胖胖
個人積分：5分
文章編號：82428202

5分

2樓

2021-07-15 16:37

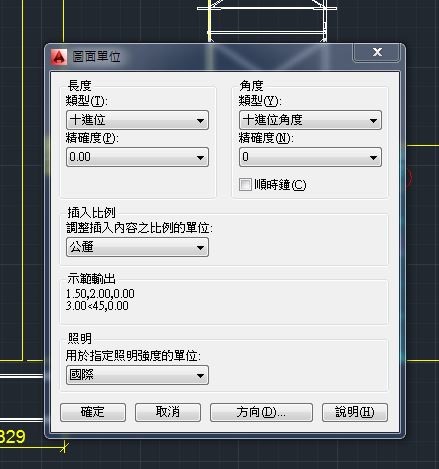

進入CAD後打UN，出現上方圖示先認識一下繪製設定，其中的比例選擇一定要確定

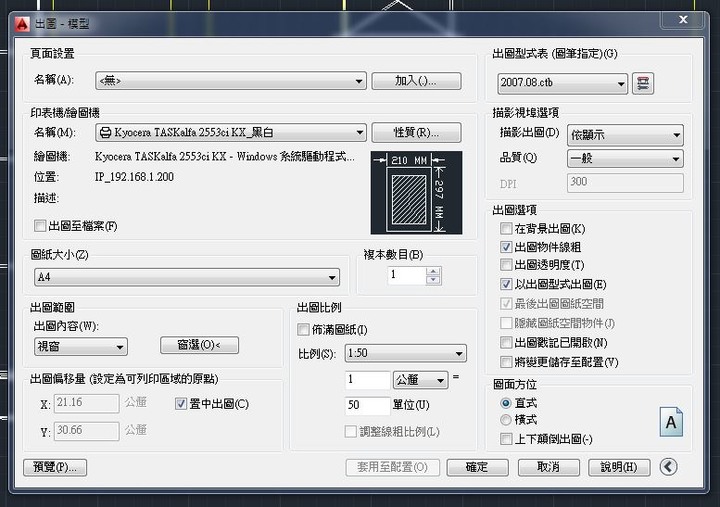

再來就是圖框固定的檔案所以就是出圖的時候要確認出圖比例
希望對你有幫助

隨風浮雲
個人積分：4946分
文章編號：82428662

4946分

3樓

2021-07-15 17:15

yiwendy2 wrote:
試題是A3大小，想放大輸出成正確比例，好讓我可以直接量圖紙，來確認自己有沒有畫錯。非常感謝！

CAD 檔可以做的到等比例輸出，但是你提供的是PDF檔要試很多遍，才能真正的等比例輸出。

先找到某圖有整數的標註那一頁，例如1000或100，然後先設定列印 100% 輸出，輸出後用比例尺量尺寸是多少，好運一點是剛好和比例尺的某比例規格符合，但大多時候是運氣不好，然後看最接近的比例是那一個，再調整99%輸出或101%輸出，基本上試了十次以內，就可以抓到值。
