建築結構的問題麻煩幫我看看

penison9

penison9
個人積分：1分
文章編號：21115256

1分

樓主

2010-07-22 16:40

我是室內設計科的
我們現在要做畢業製作
不過我不知道建築物的結構該怎麼分配
例如柱子和梁的位置要怎麼擬定

我現在有把建築物的外觀畫出來了
可否請懂的人幫我看一下
柱子和梁的位置該如何分配

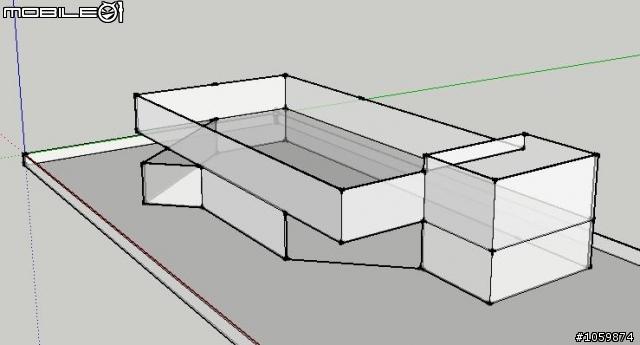

這是建築物外觀
建築結構的問題麻煩幫我看看

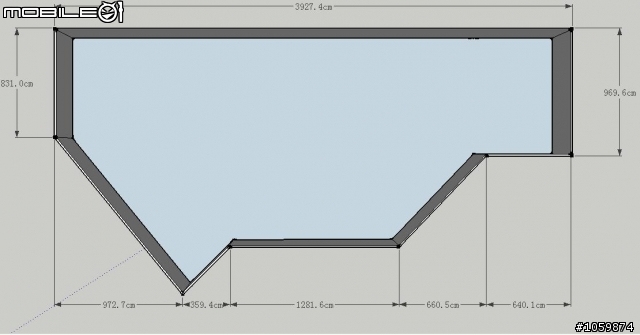

1樓平面

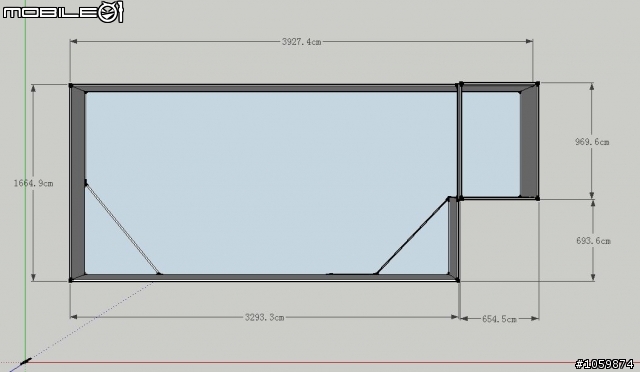

2樓平面

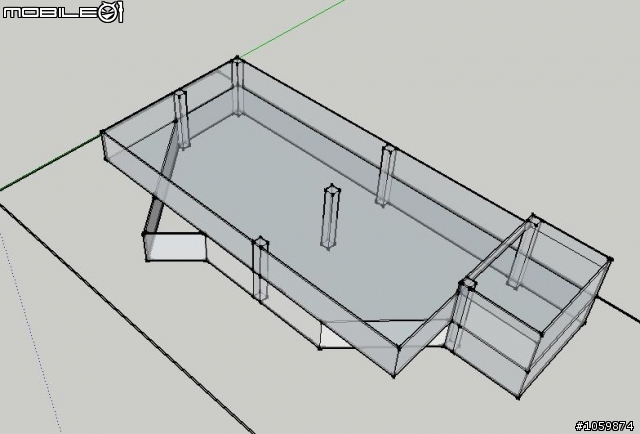

然後這是我自己配置柱子
建築結構的問題麻煩幫我看看

到時候我會把二樓的地板挖空
要做挑高
只有一小部分挑高
挑高位置可能會選在建築物的中間
麻煩幫我看一下結構該如何配置
謝謝

2010-07-22 16:40 發佈

文章關鍵字建築結構問題

stupids1978

stupids1978
個人積分：54分
文章編號：21115744

54分

2樓

2010-07-22 16:58

既然是畢業製作，表示並不一定是真實的案例.....

老師們會說，應該都可以...

不過合理性來說，的確有好幾個點不合理。

1.出挑的下面如果有柱子，結構上就會很好處理。當然結構的計算上還是可以做，但是真實案例的話會被要求增加非常多的預算。

2.同上。柱子的密度太低了。這個是牽涉到樓板和樑的深度。RC來說，平均每10m的跨距，樑的深度就會到1m。你的長度有32m，分成兩個跨距=16m，那樑的深度就到1.6m......難怪常常建築師會被罵，怎麼有這麼大支樑...

3.棋盤狀的分布是ok的。透過棋盤式的分布，讓您的室內設計有更多的發展空間。除非您的這個空間是大跨度展場，那就又不一樣啦。

4.建議把挑空的位置確實標出來，空間的內容是什麼也提一下，只有兩層樓所以上面就是屋頂了，還是上面還有樓板載重，這樣子的結構需求都不一樣。如果只是屋頂，柱子也許可以更少也說不定喔。

粗淺的討論....還請指教。

penison9

penison9
個人積分：1分
文章編號：21116383

1分

樓主

2010-07-22 17:22

stupids1978 wrote:
既然是畢業製作，表示...(恕刪)

那可以請大大幫我用小畫家大約畫上理想的柱子位置嗎@@
這間建築物的用途是餐廳(居酒屋)挑高的地方是要做吧台的

當然畢業製作也不會有預算上的考量
所以可以做到好是最好的@@

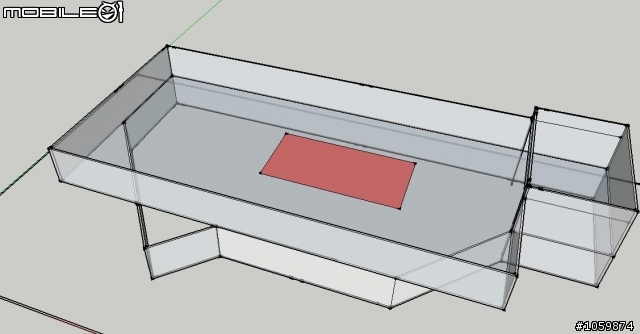

挑空的位置大概是在這

頂樓我想再多做個觀景台

mlmt

mlmt
個人積分：245分
文章編號：21122327

245分

4樓

2010-07-22 22:17

penison9 wrote:
我是室內設計科的我們...(恕刪)

換個角度思考，如果在你的設計裏面去強調你用了什麼手法去解決結構的問題，我想設計會有加分的效果，解決結構承載的方式有很多種，並不一定要侷限於柱樑構架，有一本叫"建築結構系統"的書，你可以參考看看，裏面用了很多圖示來表達結構系統，希望對你有幫助。

stupids1978

stupids1978
個人積分：54分
文章編號：21133050

54分

5樓

2010-07-23 11:32

mlmt wrote:

換個角度思考，如果在你的設計裏面去強調你用了什麼手法去解決結構的問題，我想設計會有加分的效果，解決結構承載的方式有很多種，並不一定要侷限於柱樑構架，有一本叫"建築結構系統"的書，你可以參考看看，裏面用了很多圖示來表達結構系統，希望對你有幫助。

mlmt大大應該是內行人啦。這本書可是教科書級的東西囉，可惜許茂雄老師過世了。樓主還有2F的需求，用柱樑系統或許還是最簡單的選擇。

我想表達的和mlmt大大差不多。結構的表現方式有時候是建築設計裡面很有趣的一個方法

回到摟主的問題

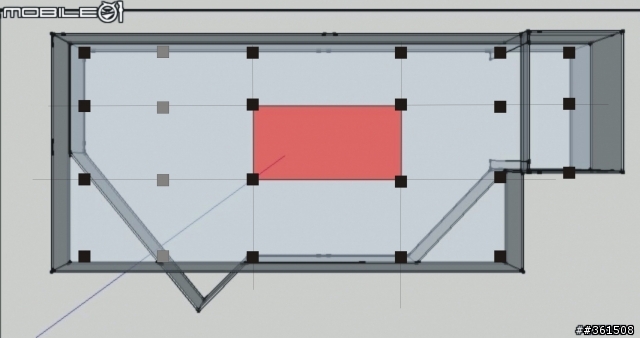

這還是用棋盤分配的方式設計的結構位置。希望看得懂。畢竟有些情況比較複雜。黑色的應該是一定要有的，灰色的是建議要有，但還可以解決的。

1.你的挑空開口是「你想這麼開」，還是有參考建築物的結構？因為一般來挑空開口會參考原有的結構位置，比較不建議亂打亂敲，把原有的柱樑也破壞。

2.把柱子編號，把灰色的也算進去

41 42 43 44 45 46
31 32 33 34 35 36
21 22 23 24 25 26
11 12 13 14 15

21這跟可能是在戶外了，看看你1F的設計是要怎麼處理。
11和15一定是在戶外，有這兩根的話2F穩很多
12這個也許剛好就在上下交叉的地方。

參考看看。

chanchia

chanchia
個人積分：15分
文章編號：21246311

15分

6樓

2010-07-28 7:43

畢業設計.......好遙遠的年代@@""
給你幾點建議

1.樓主提到既然沒有預算上的考量，為何不做大膽一點的設計?菱菱角角的光進去吃飯就不舒服了，加點曲線的原色進去會讓你的設計更有看頭。

2.主題設定為餐廳(居酒屋)可以考慮以日式格柵的手法下去設計那梁柱就不是太大的問題了。

以上提供參考
