[分享] SKETCHUP 建築外觀模型建立

很久沒有在論壇上面分享SKETCHUP建模的資訊了

剛好這幾天在繪製一間透天，就一併把步驟截圖下來，分享上來

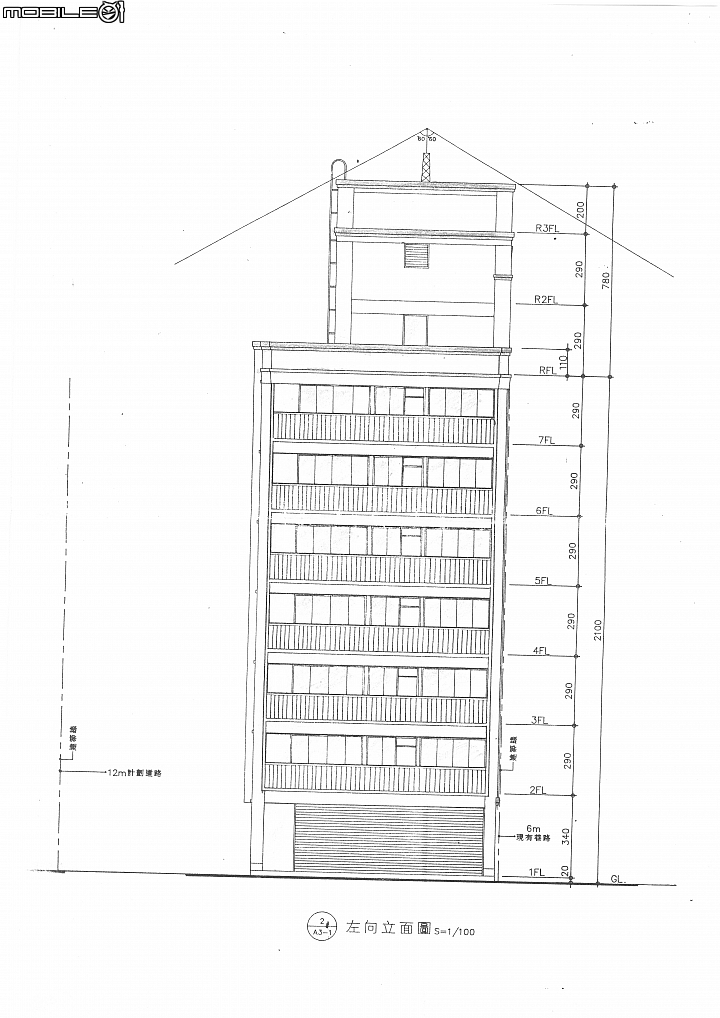

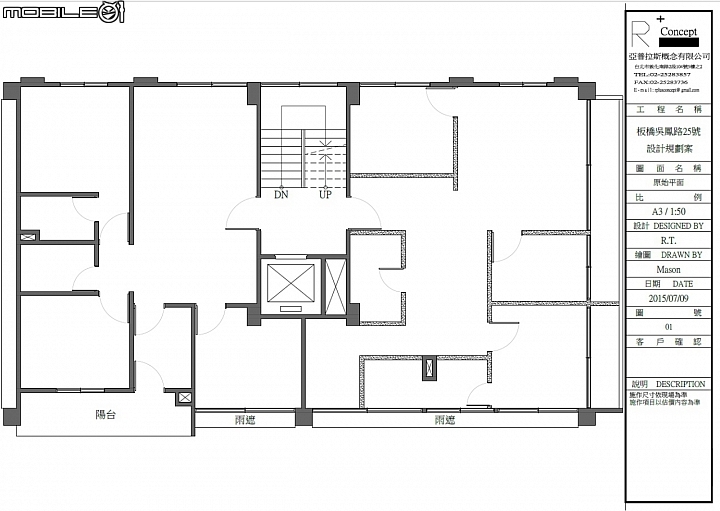

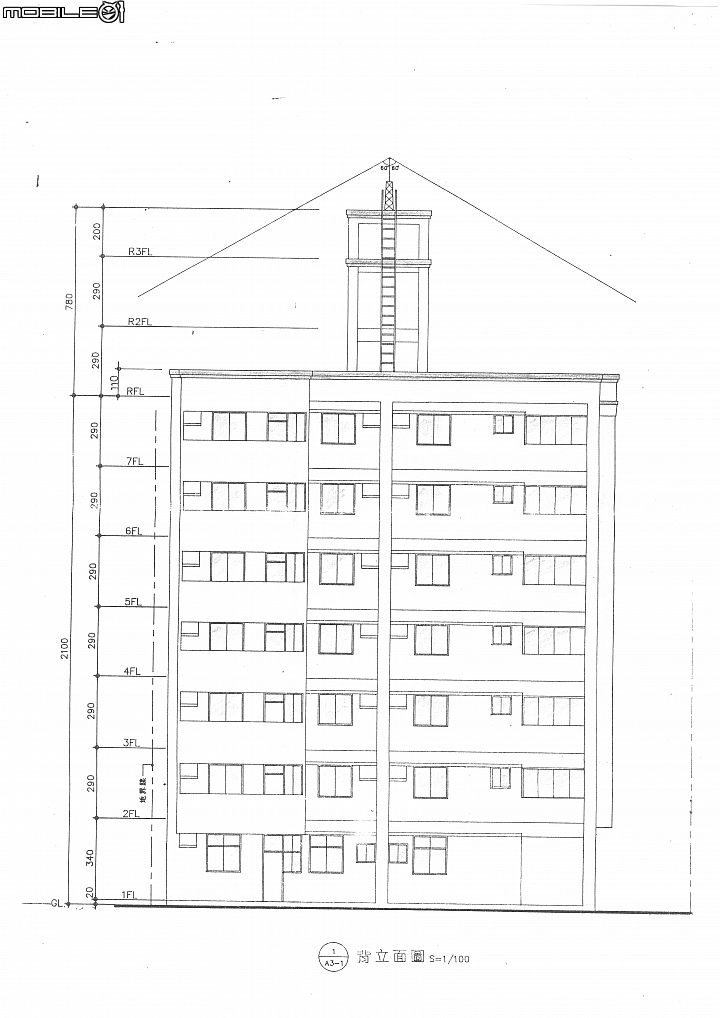

不知道是多久以前的紙本，掃描進電腦，在CAD裡面畫好線稿

這個PDF檔也是重新描過的，前置作業就不多說了

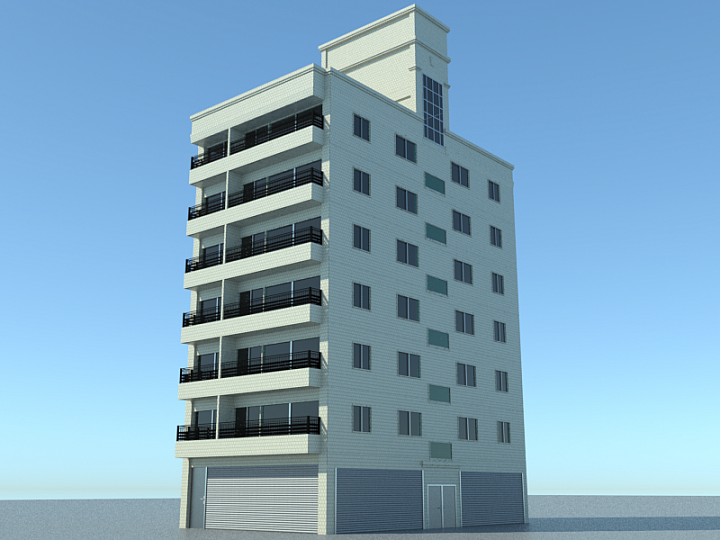

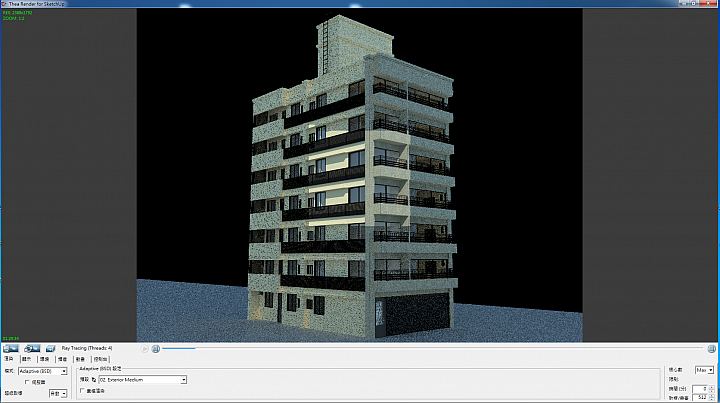

經過THEARENDER渲染過的外觀


匯入整理好的CAD檔

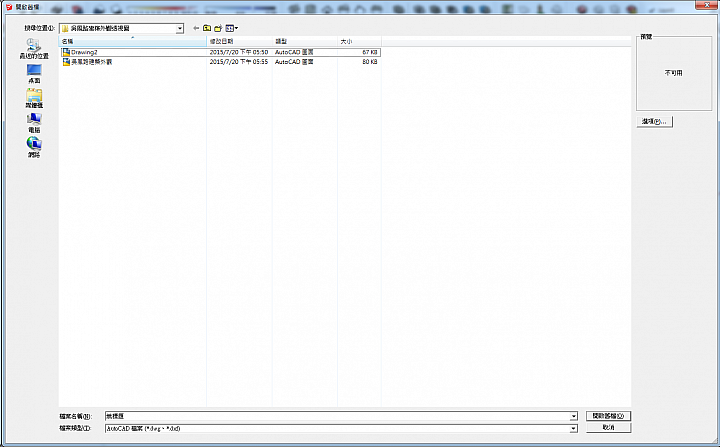

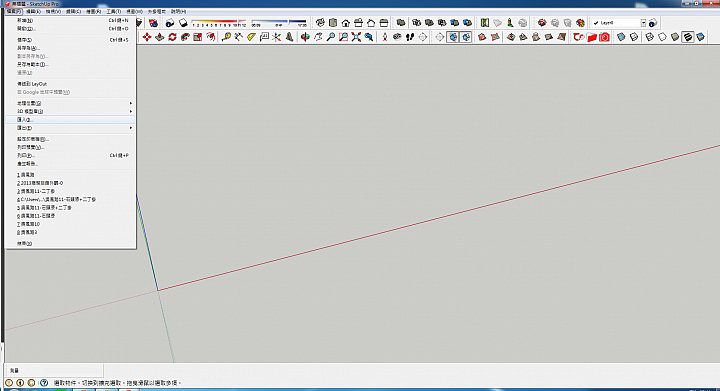

從檔案匯入這邊去找

成功匯入以後會有一個小視窗跳出來

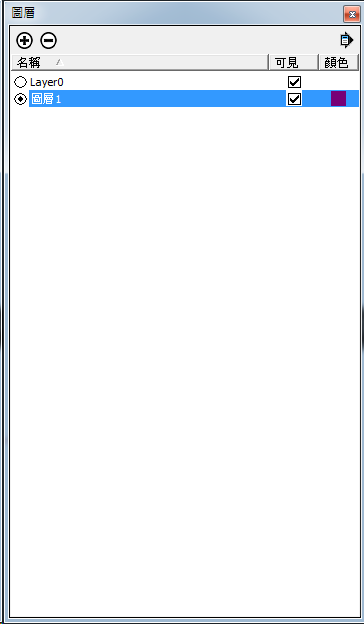

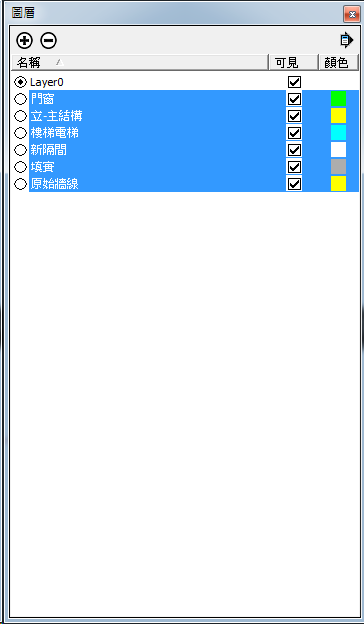

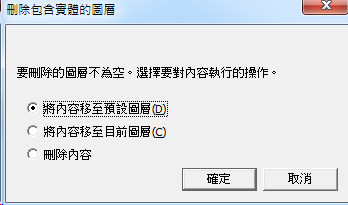

整理一下圖層，把不要的刪掉

記得新建一個圖層

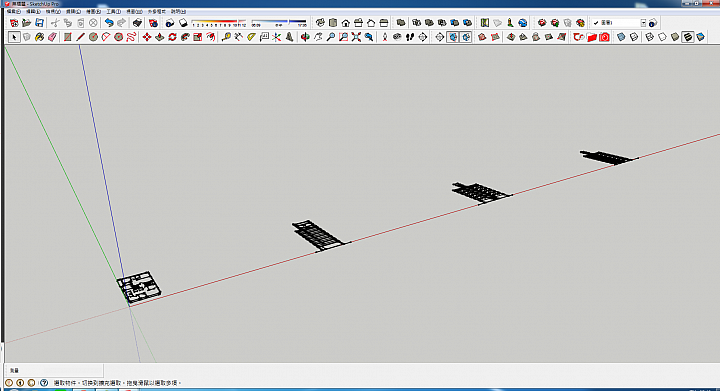

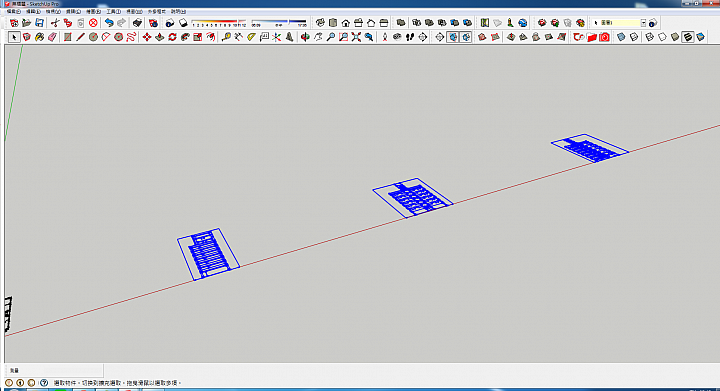

帶進來的CAD線稿，目前都躺在地上

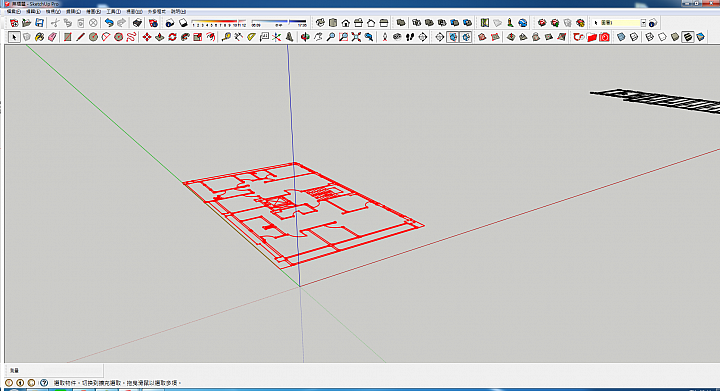

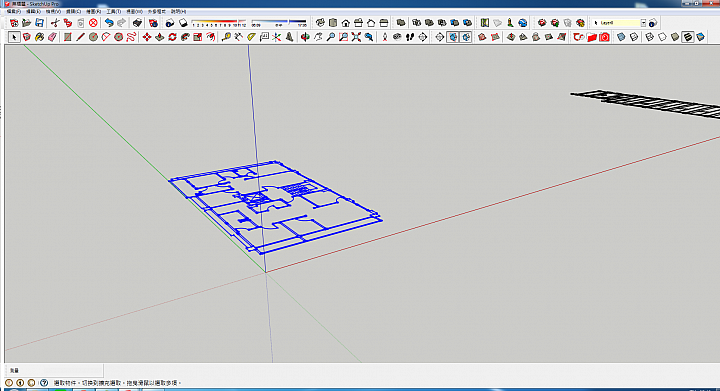

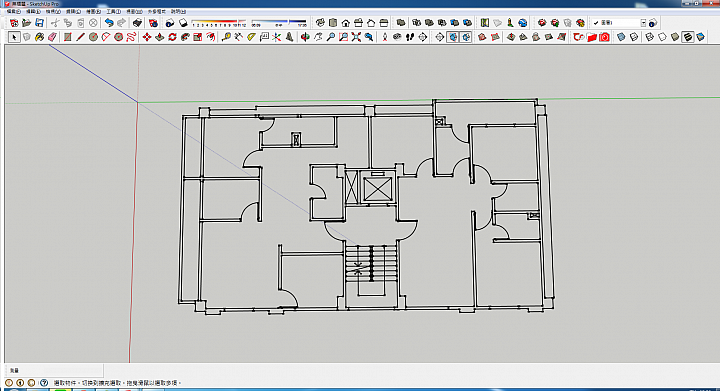

先把平面圖群組起來

記得鎖定(選完物件之後，右鍵選單)

另外三個立面，也是分開群組

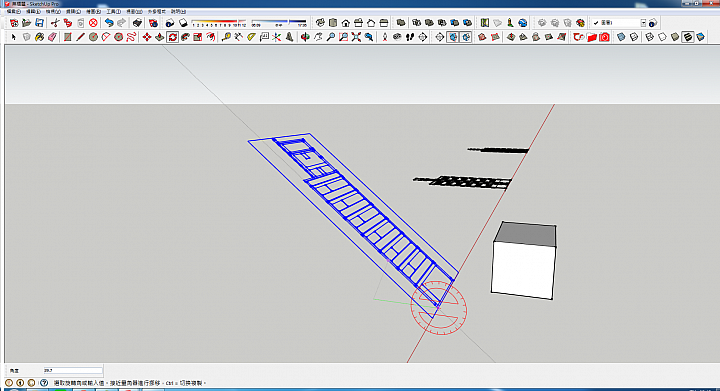

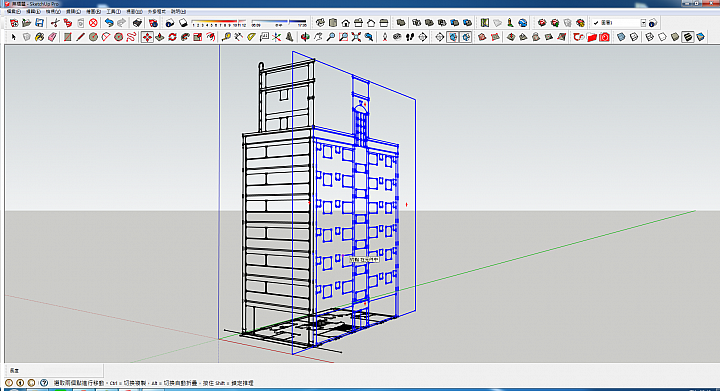

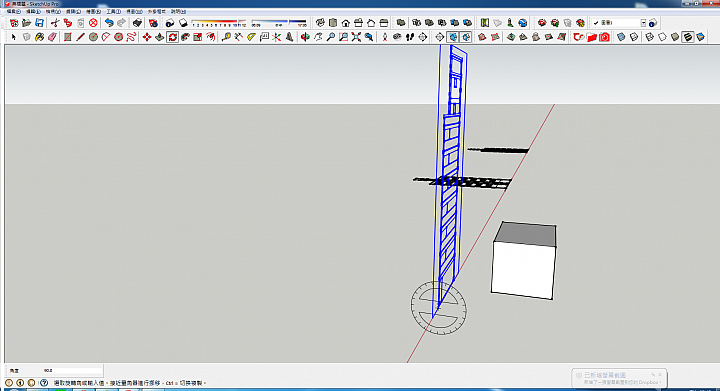

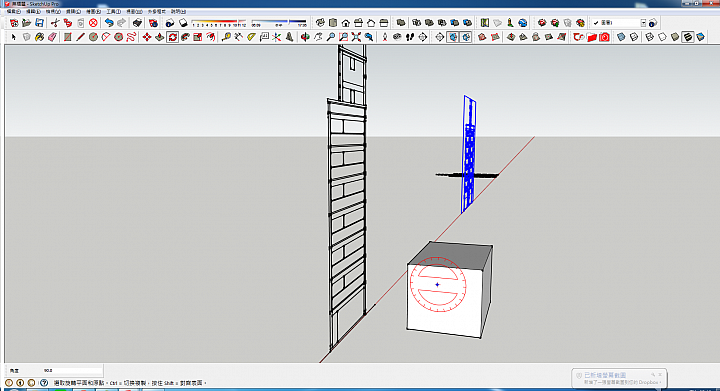

接下來利用旋轉工具，把立面圖站起來(旁邊的小方塊可以用來協助你，找到要旋轉的平面

他站起來了

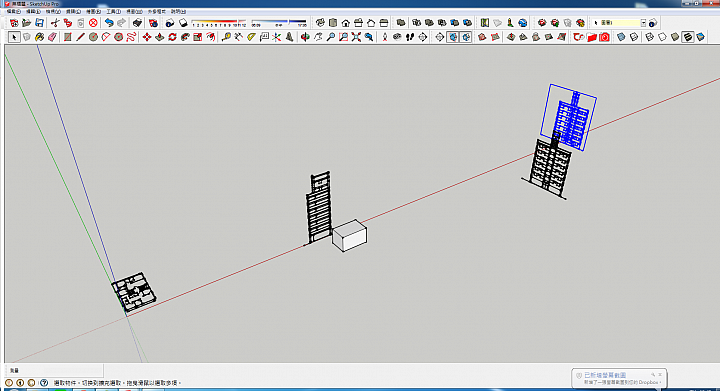

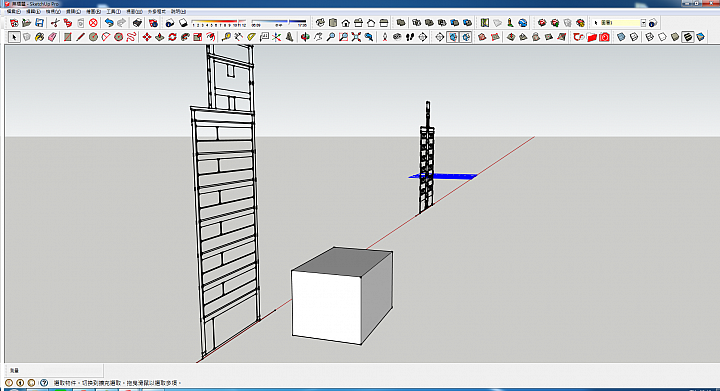

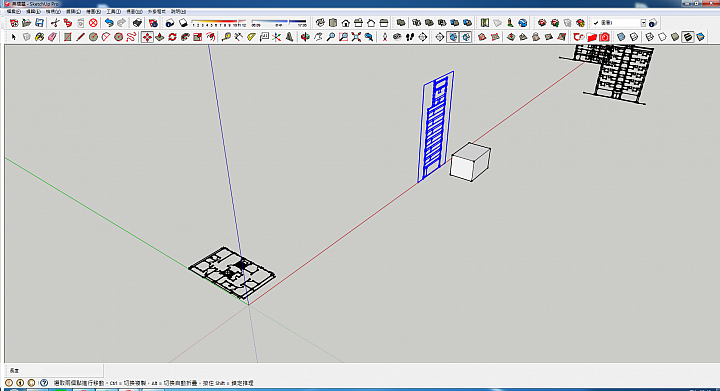

選第二個立面圖

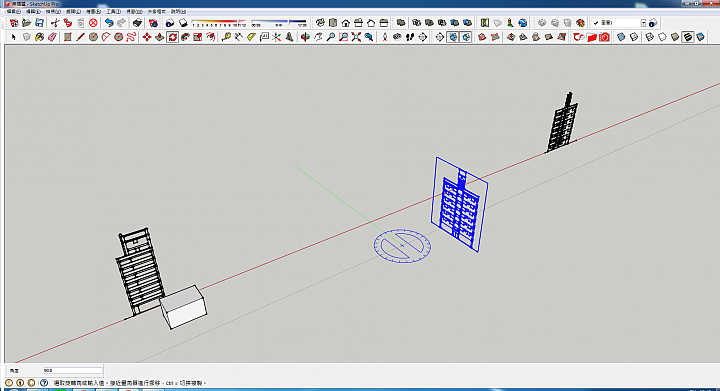

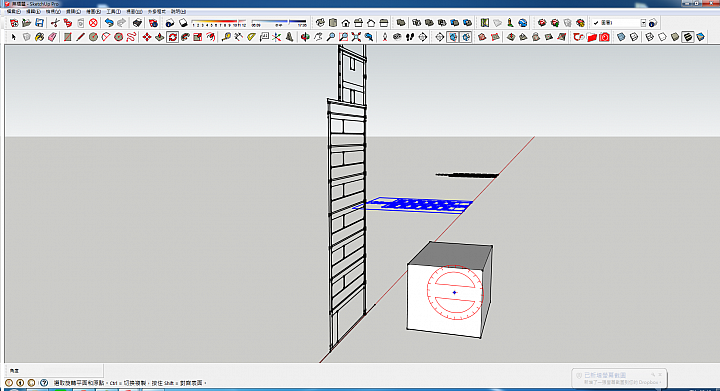

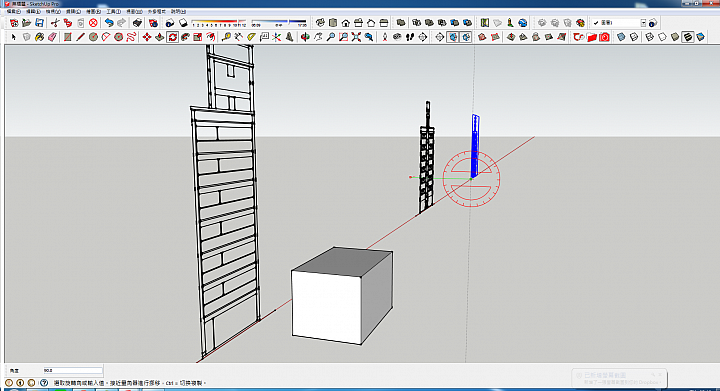

利用方塊，找到要旋轉的平面+SHIFT鎖定

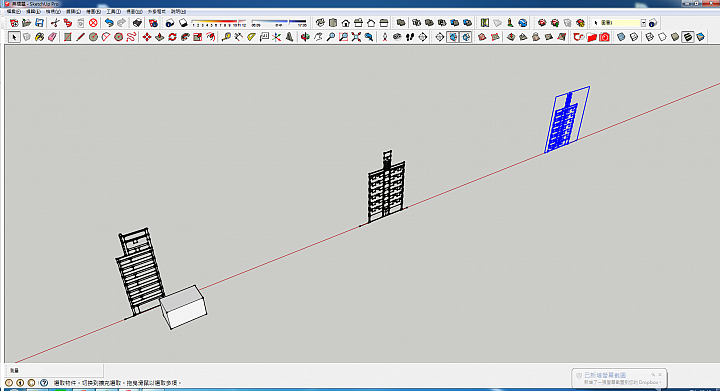

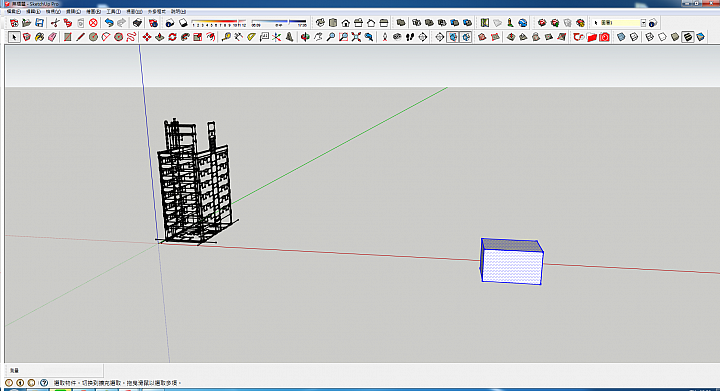

上面就是把立面圖轉好的連續動作

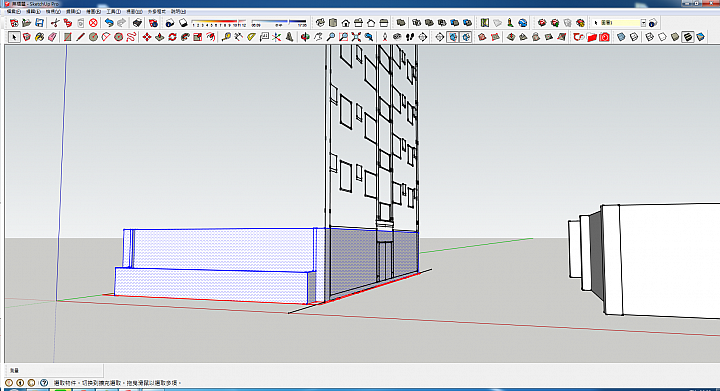

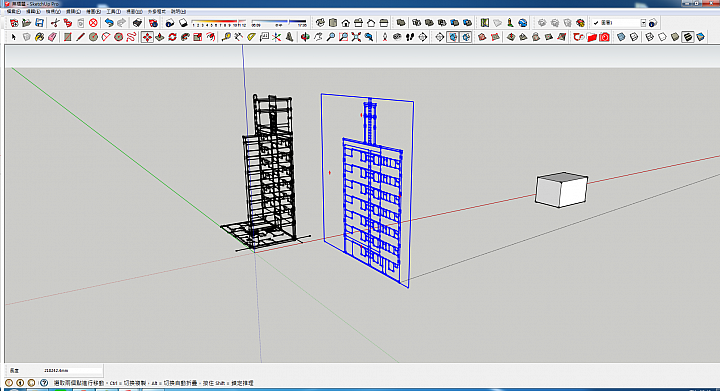

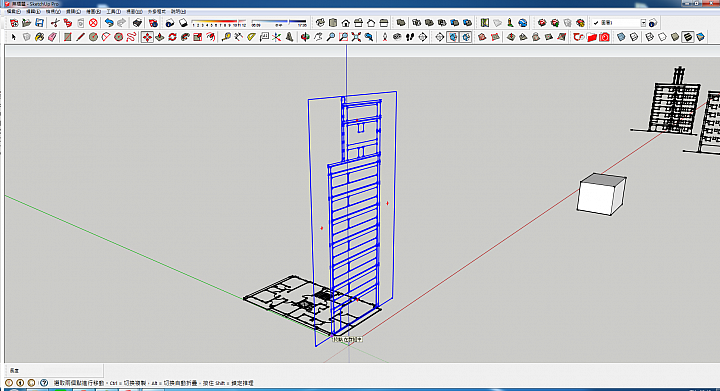

選取立面並使用移動工具，對準原先的平面圖







第二個立面圖也是一樣的做法

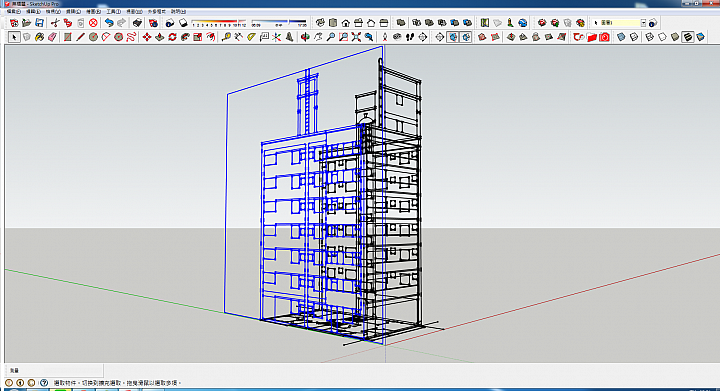

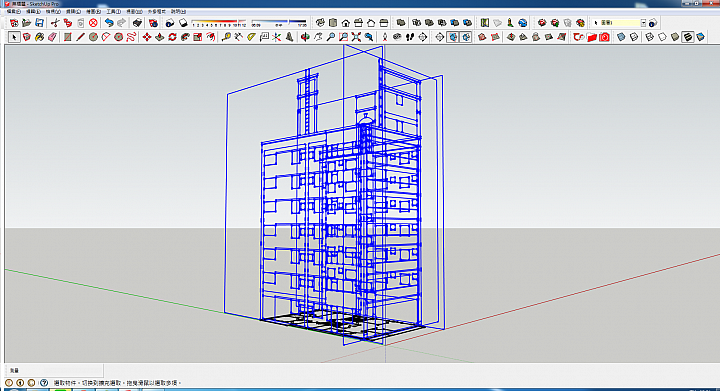

最後一個立面圖，也把它擺整齊

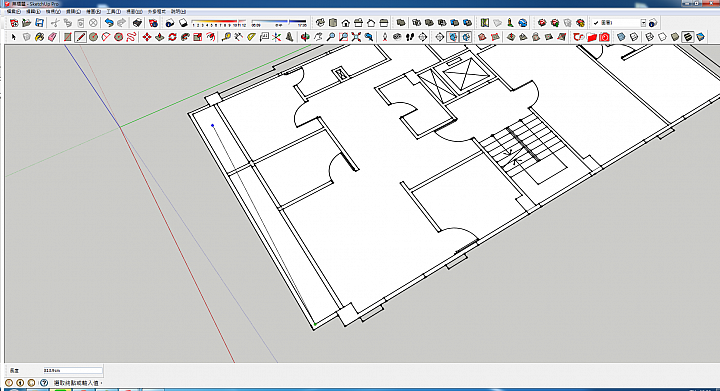

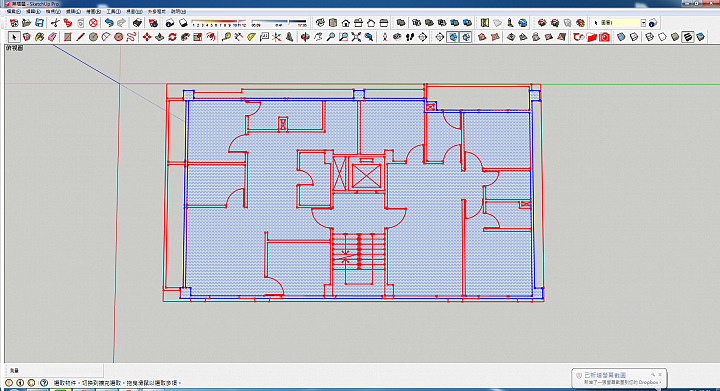

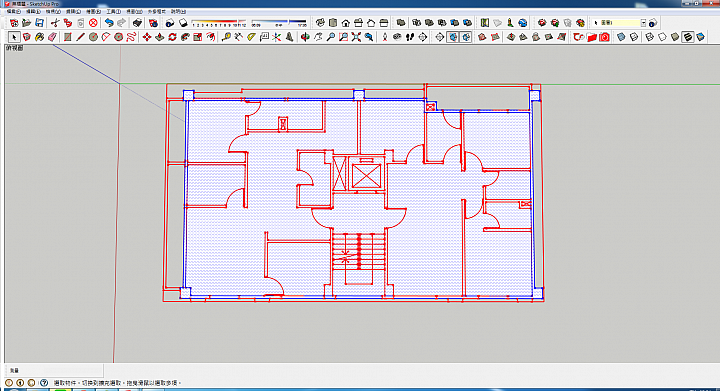

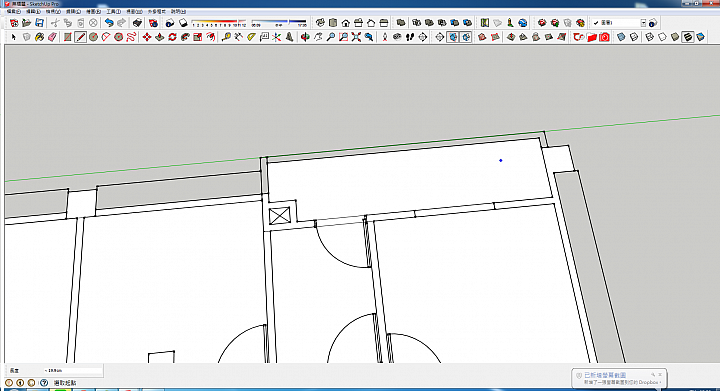

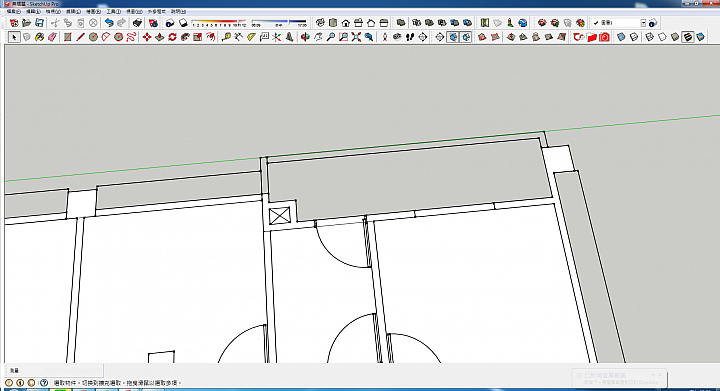

這邊先把立面圖，隱藏起來(右鍵選單)，一併先描繪地板的內牆

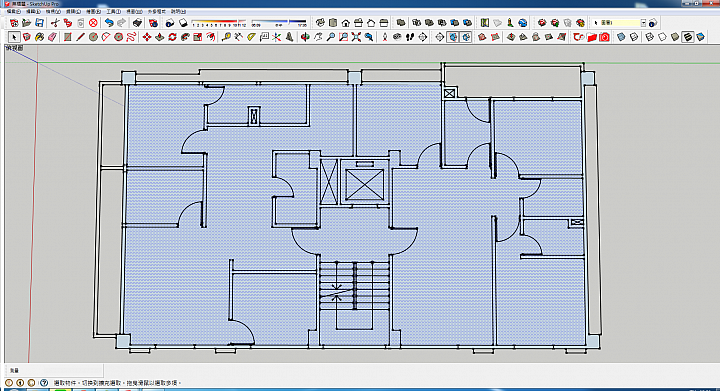

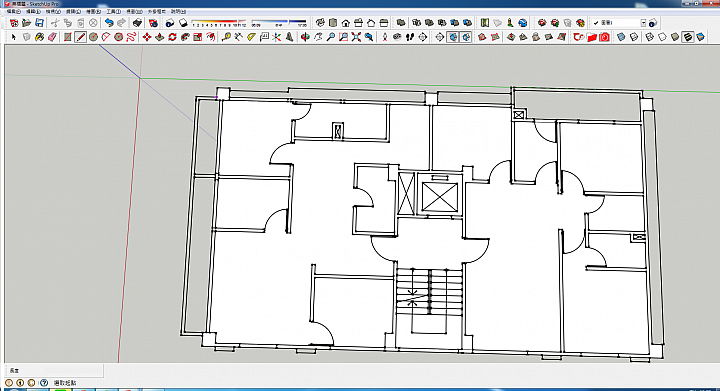

接著描繪地板的外牆

確認有一個完整的地面分開


地板鎖定的好處，就是不怕橡皮擦弄到，會變成紅色的底線

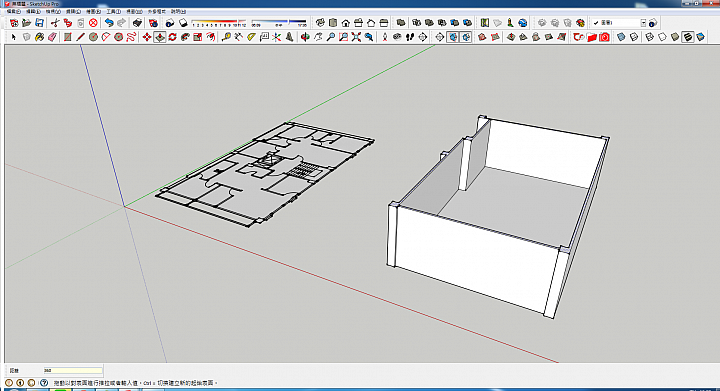

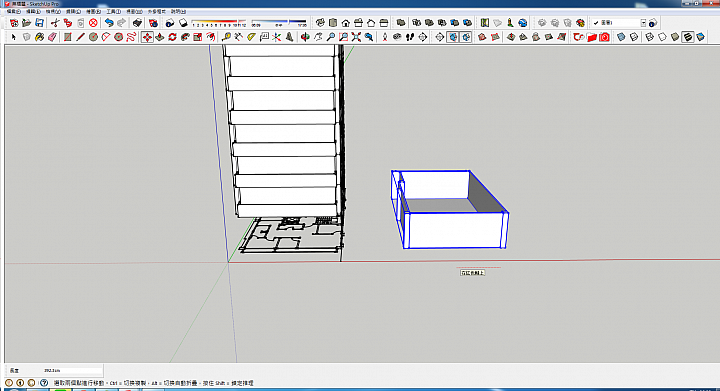

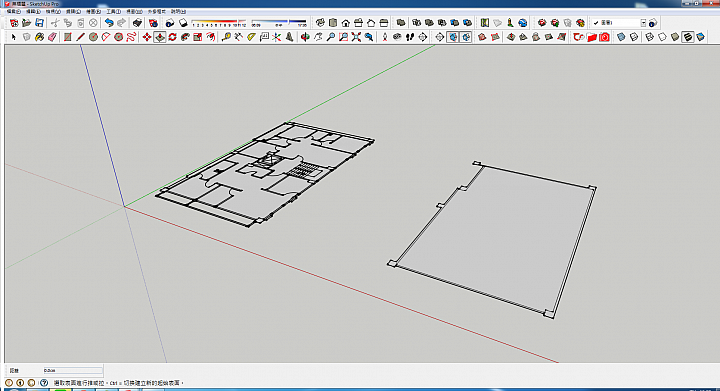

將剛剛畫好的地板，往右邊複製2000(離開原本的平面圖，會比較好操作

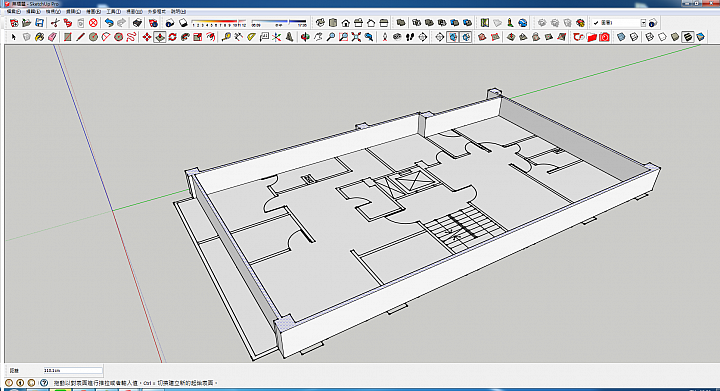

參考紙本立面圖賦予正確的1樓高度


接著回到原先的平面圖，準備畫2F以上的牆框，這邊多了陽台的輪廓要注意處理

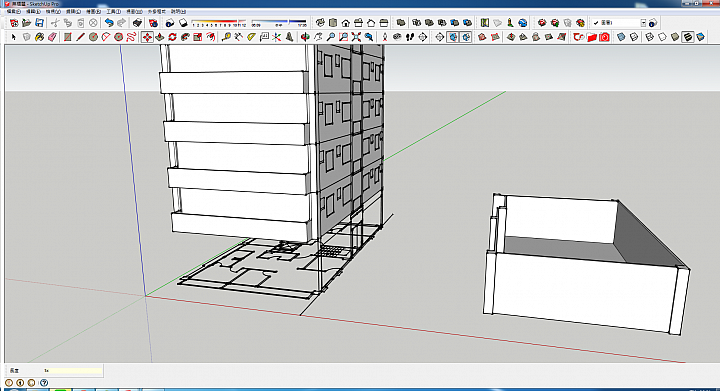

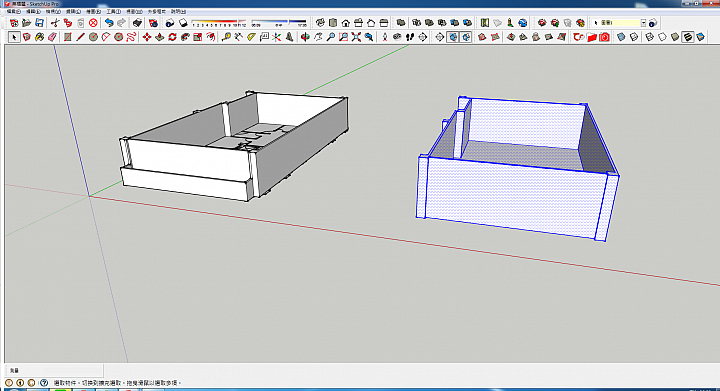

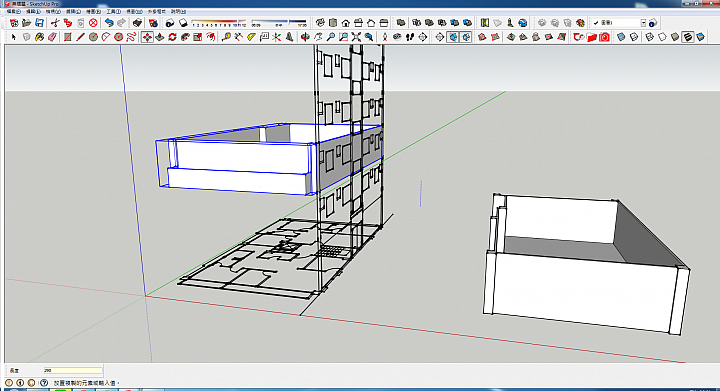

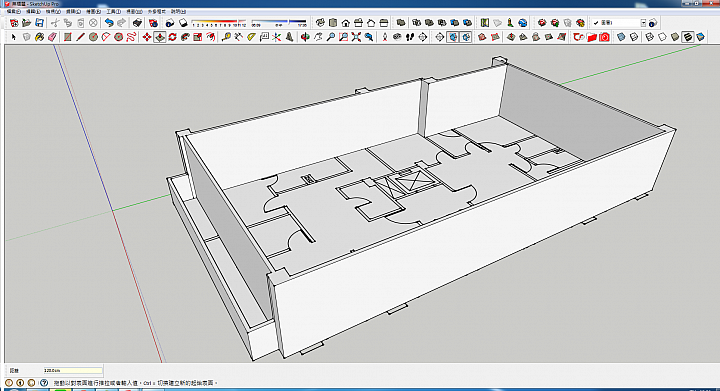

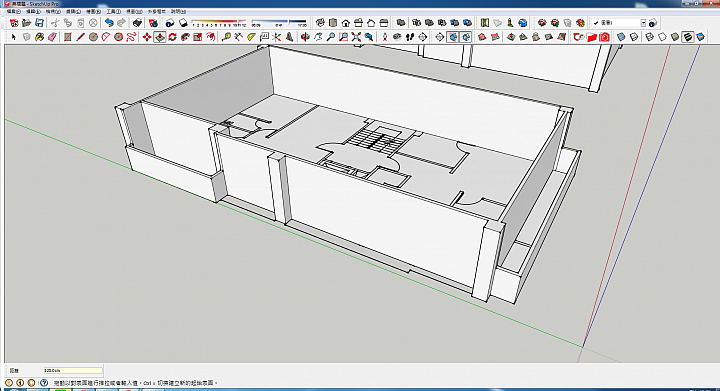

畫好之後，利用推拉工具(P)，先將牆長高290，再將陽台女兒牆長高100

將原本的1F群組起來(才不會跟其他東西黏在一起

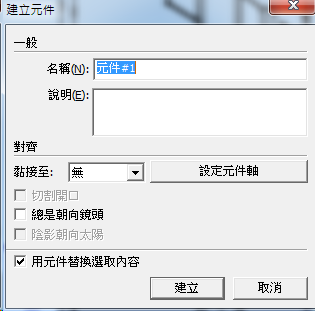

2F以上的重覆樓層，這邊改用成"元件"，因為元件很方便，你只要修改一組原件，其他的元件圖型也會跟著一起改變
主要是萬一，後續有需要修改的時候會比較方便一點

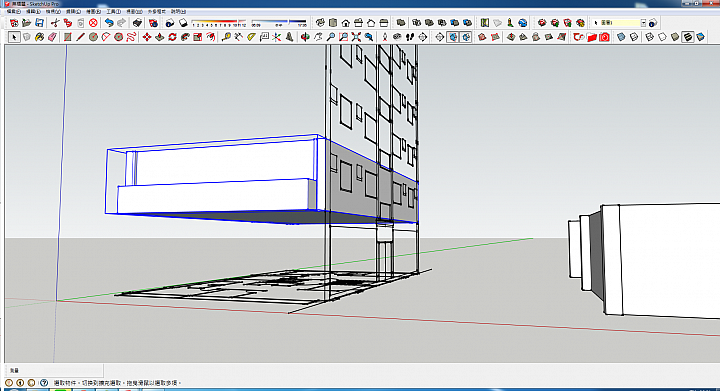

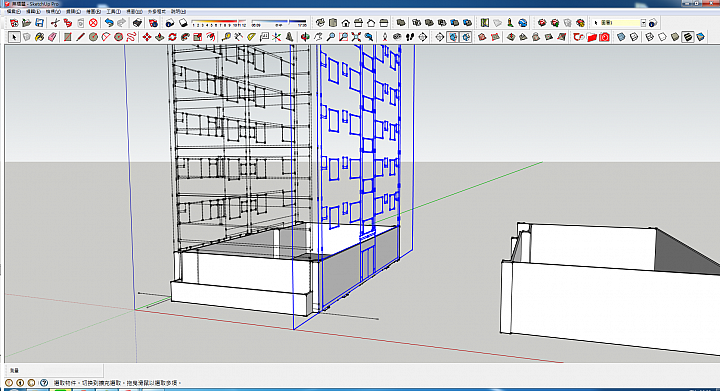

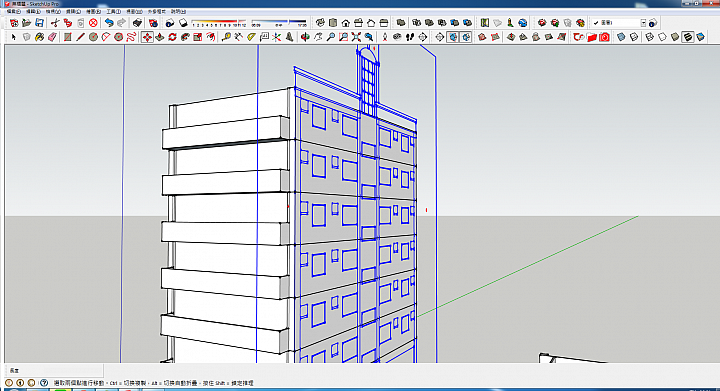

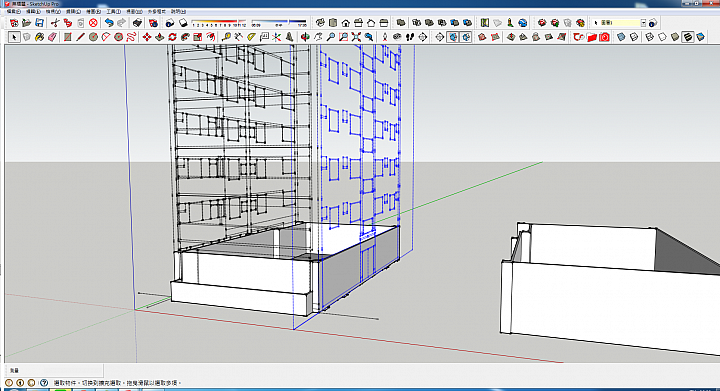

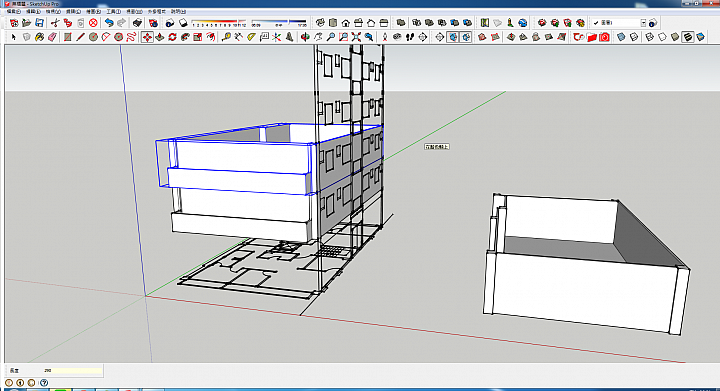

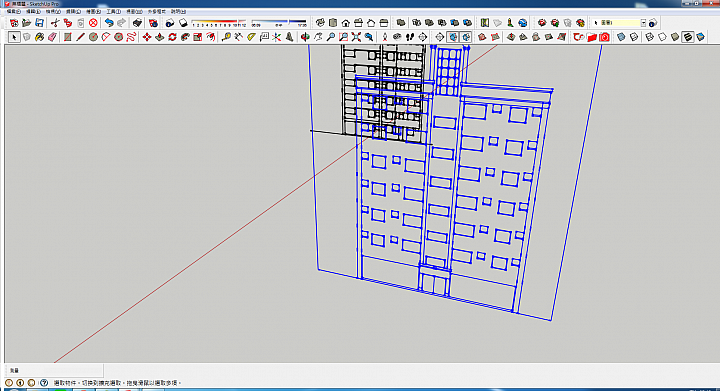

把立面圖放出來，將有陽台的2F，提高到正確高度

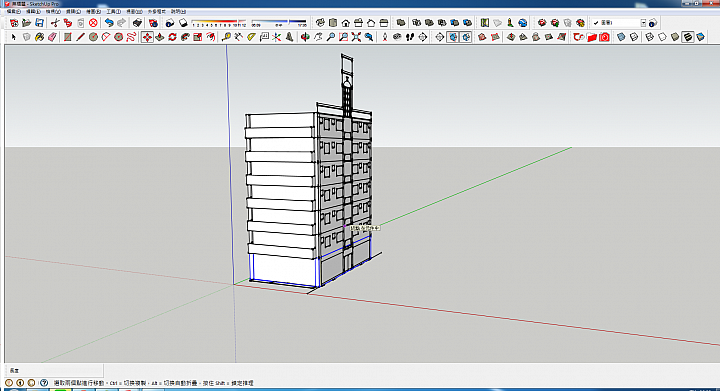

利用複製 (移動工具+CTRL)把剩下的連續層，做出來

頂樓最後再做

把群組過的1樓，往左搬2000回來

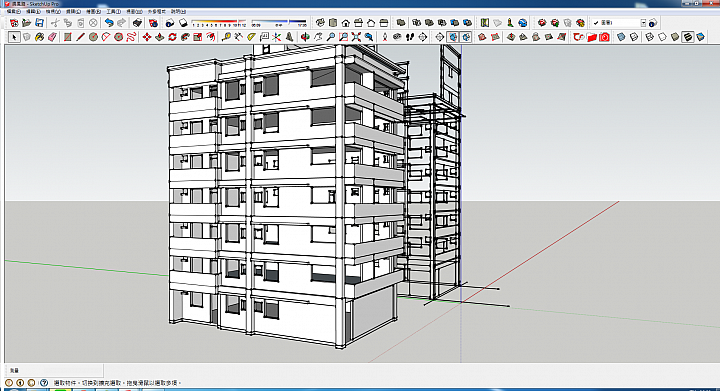

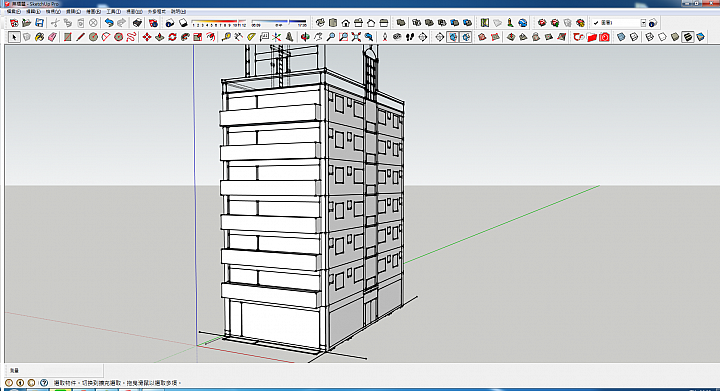

組合好之後的樣子

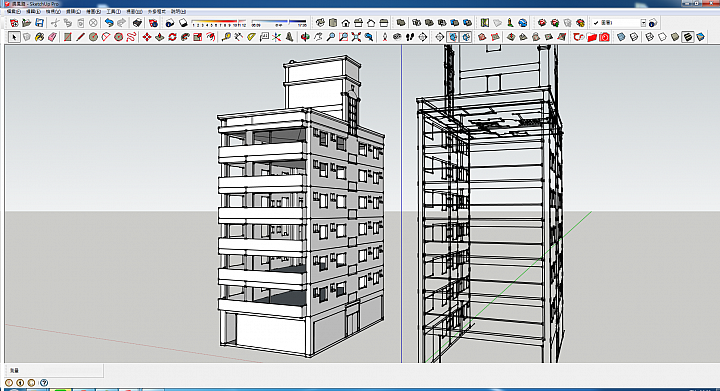

三個立面圖都放出來

將門窗開口

做好的模型跟線搞分開來

將不同的材質，用顏料筒給上不同的顏色(要做渲染的時候，不同的顏色可以直接對應不同材質

右邊來一下

左邊來一下+渲染中的東西




-------------------------------------------------
忽然發現，我不太會編寫文章耶，一整的圖文對不大上去，累了，我要不負責任的寫到這邊就好
----------------------------------------------------------------------------------
有問題可以留言討論，若是有更好的更新的做法，也請板上高手先進，能夠不吝指教
