請教自地自建的樑柱尺寸及配筋問題~

Chang Lucy
個人積分：1分
文章編號：46113194

1分

樓主

2013-09-12 20:19

各位版上的達人大家好
小女子今年要將人生所有的積蓄投入自地自建自行設計的一間屋
這是畢生的夢想

但知道這一路上會非常艱辛~~

這間屋的尺寸是長16.3m 寬12m
共要蓋三層樓~方方正正的一間屋
所有的隔間皆為RC構成….無磚牆

一樓設計圖如附件,大樑為圖二灰色部分
請教自地自建的樑柱尺寸及配筋問題~

畫了設計圖之後私底下請教幾位建築師朋友
關於樑與柱的尺寸及配筋問題但大家的回覆都不太一樣

A案
12根柱子
每一根柱子長*寬60*40cm 每一根柱內有6分鋼筋*8根
大樑 60*40cm 每一根樑內有6分鋼筋*8根
無小樑

B案
12根柱子
每一根柱子50*40cm 每一根柱內有6分鋼筋*10根
大樑 50*40cm 每一根樑內有6分鋼筋*10根
3支小樑 (於16.3M那一面的兩根柱子間) 30*40cm 每一根樑內有6分鋼筋*6根

C案
12根柱子
每一根柱子長*寬50*40cm 每一根柱內有6分鋼筋*8根
大樑 5*40cm 每一根樑內有6分鋼筋*8根
無小樑

可否請版上的達人幫忙看一下
關於結構安全的部分
這3位建築師說的哪個比較正確(或是都可以?)
如果都可以~~當然就會選擇比較省錢的方式施工了

謝謝幫忙!

2013-09-12 20:19 發佈

文章關鍵字樑柱尺寸配筋問題

39104005

39104005
個人積分：23分
文章編號：46117038

23分

2樓

2013-09-12 23:34

不想吐槽你
但...整棟房子的梁柱尺寸配筋甚至安全性你想在網路上找到答案?
只能說不太可能

沒有詳細的資料配筋圖混凝土資料結構圖如何計算?
而且這也不是看一下就可以的東西...

真的想要知道直接找結構技師算最快 (當然要$)
不過建築師也會有配合的技師
如果有算過結構了，那三種方案當然都可以

Pin.chang

Pin.chang
個人積分：60分
文章編號：46117270

60分

3樓

2013-09-12 23:45

B案
12根柱子
每一根柱子50*40cm 每一根柱內有6分鋼筋*10根
大樑 50*40cm 每一根樑內有6分鋼筋*10根
3支小樑 (於16.3M那一面的兩根柱子間) 30*40cm 每一根樑內有6分鋼筋*6根

manto0421

manto0421
個人積分：170分
文章編號：46118561

170分

4樓

2013-09-13 1:19

不是吧.這種攸關房屋承載耐震的大事.你拿來問網友?連妳地基的施作功法也是要考慮的.這個一弄錯.打掉從來.會崩潰的

.奉勸花點錢.找建築師出圖.

hellay

hellay
個人積分：0分
文章編號：46119707

0分

5樓

2013-09-13 7:21

Chang Lucy wrote:
各位版上的達人大家好...(恕刪)

我本身是從事結構設計的,梁柱鋼筋是會隨著樓層有變化,
梁端點跟中新的鋼筋量也會不一樣,所已經計算之後所得的鋼筋量,
有可能比你現在所說的還要經濟,並且不會浪費鋼筋,
如果有請建築師畫圖送照,應該要有結構技師計算,
因為送照必須要有結構計算書,如果不送照那就選鋼筋量多一點的!
我覺得柱有點少,梁有點多

momo2266

momo2266
個人積分：24分
文章編號：46123931

24分

6樓

2013-09-13 11:40

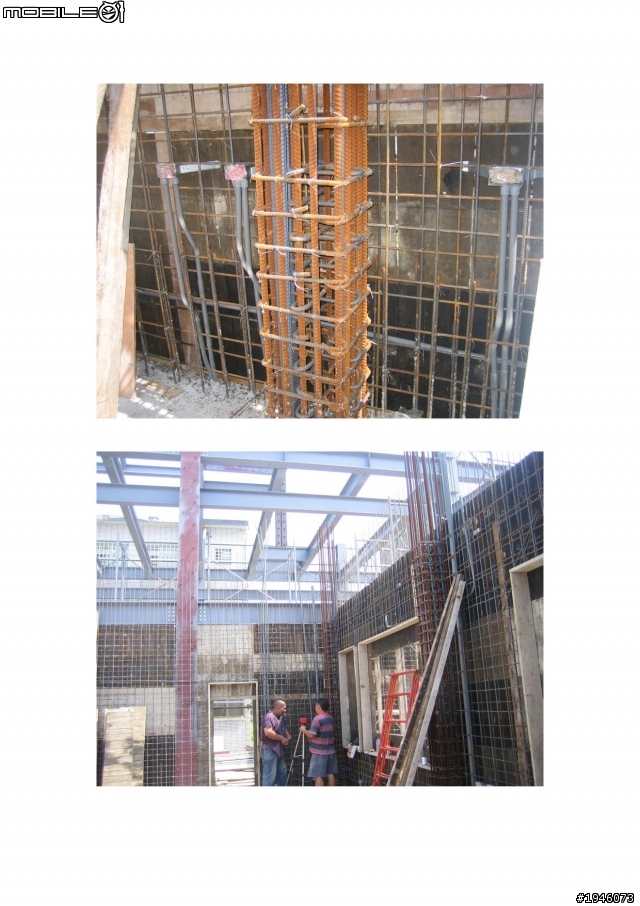

我的實際案子正在興建中, 附上照片給你參考一下.
樑柱的位置跟大小必須跟業主的室內空間還有結構安全問題要考量的.如同上方網友說的, 若須申請送檢, 則一定會有結構技師的簽證, 業主不用太擔心.
而我家的您看了可能會嚇一跳, 柱子是40x40的, 面積為長度10Mx寬度9M, 共有9支柱子. 蓋三層樓, 一樓3.9M高度, 二樓跟三樓都是3.6M高度, 另外後方還有一棟鋼骨的工廠空間. 一樓鋼筋是6分x16支, 二樓跟三樓各都是6分x12支, 所以說勒, 自家要用的, 當然是強度好一點了阿! 鋼筋價格是算重量的, 一公斤20出頭, 蓋房子的人跟我說沒差多少成本啦.

jackhung_web

jackhung_web
個人積分：1569分
文章編號：46125854

1569分

7樓

2013-09-13 13:22

Chang Lucy wrote:
小女子今年要將人生所有的積蓄投入自地自建自行設計的一間屋
這是畢生的夢想

好羨慕樓主有那麼大的地可以蓋獨棟透天，
但要不要考慮讓專業的來操刀？
房屋像盒子一樣蓋的四四方方並不是件好事，
你的開窗全部都沒有退縮，光是日曬雨淋的問題就煩死你。
房門一關公共空間的空氣無法對流，一間廁所無對外窗。
室內隔間工法很多，一定要用RC嗎？十年後想改格局就累囉。

山道ML

山道ML
個人積分：28分
文章編號：46125988

28分

8樓

2013-09-13 13:29

看到樓主分享的圖...
看來是要蓋違建吧....這種圖不太像是建築師事務所畫出來的圖...
又或者只是事務所很初步的草稿圖.........
違建的風險就不談..樓主自己的決定自己承擔....
如果有聘請建築師,那根本就不需要上來問這種問題........

結構設計不是道聽塗說....
就算你請教建築設計相關人員,你問到的也只是片面之詞...
設計是通盤考量的...不是用問的.用猜想的....
結構尺寸跟跨距,跟平面形狀,跟空間配置.跟牆面位置.基礎型式....等,都有連帶關西
不是別人者麼蓋,你就是者麼蓋........

當然在一般情況下,你所請教的專業人士,在不解你的設計方向與圖面下...
他們所能給予你的建議,只能靠經驗判斷或者給你提高風險係數考量的建議..
很容易造成結構超量,較不經濟的建議..

給你一個建議,如果違建是你的決定方向
既然有你所謂的建築師朋友,何不仿請他們介紹結構技師
想審建築師設計費,至少結構技師這費用不需要這麼省吧....

至於違建的問題,就請自我保庇吧...風險不少

autobike

autobike
個人積分：108分
文章編號：46128177

108分

9樓

2013-09-13 15:34

Chang Lucy wrote:
各位版上的達人大家好...(恕刪)

好像強弱軸也沒考慮進去～

ray1022red

ray1022red
個人積分：6分
文章編號：46132127

6分

10樓

2013-09-13 19:46

如過問得到
結構技師都不用吃飯了
平面配置也還有很大的進步空間
請花錢找專業的建築師設計出圖
結構也會有配合的技師幫妳算好
