主角NeosTrack碼錶與工具們


網拍搜尋自行車碼表時,看到有顆二手Giant NeosTrack,賣家表示電池老化,續航時間不到一小時,只能室內踩檯使用,他並告知曾詢問捷安特能否更換電池,獲得的答案是:「過保則不予維修。」這跟印象中Bryton或Garmin的做法不同,我認為捷安特至少也該提供付費更換電池的服務呀!稍微做了功課,開始能猜出捷安特不幫這顆碼表更換電池的原因。

在Giant NeosTrack剛出,網路便出現它跟Bryton 530高相似度的討論。國外單車網站cyclingtips(請見這裡)引述捷安特全球行銷經理Jeff Schneider說法,當時為求儘早將這顆碼表交給德國Sunweb車隊,所以使用Bryton的硬體,軟體則由捷安特自己設計以符合該車隊需求。再者,NeosTrack 按鍵位置與530不同,捷安特(自)認為其配置更符合使用直覺。此外,國內開箱者在mobile01發表的文章提到NeosTrack的GPS晶片也與Bryton 530的不同。我認為正是「混血產出」導致捷安特的「過保不修」,因為電池與其他料件都在別人手上,缺乏替換零件的捷安特也許必須把車錶轉送Bryton處理,如此一來維修成本必然提升。另一方面,消費者亦不可能自己拿著捷安特的車錶送去給Bryton處理。以上種種導致NeosTrack陷入維修窘境,一支定價4980的自行車碼錶被電池壽命決定它的生命,即使電力以外的其他功能都完好無缺。

我跟賣家講我想自行更換電池賭一把,賣家非常阿莎力地幫我減價,他說他也很想看到這顆碼表能重生。於是,就有了這篇文章。

-----------------------------------終於進入電池更換-------------------------


自力救濟:捷安特Giant NeosTrack GPS碼錶電池更換

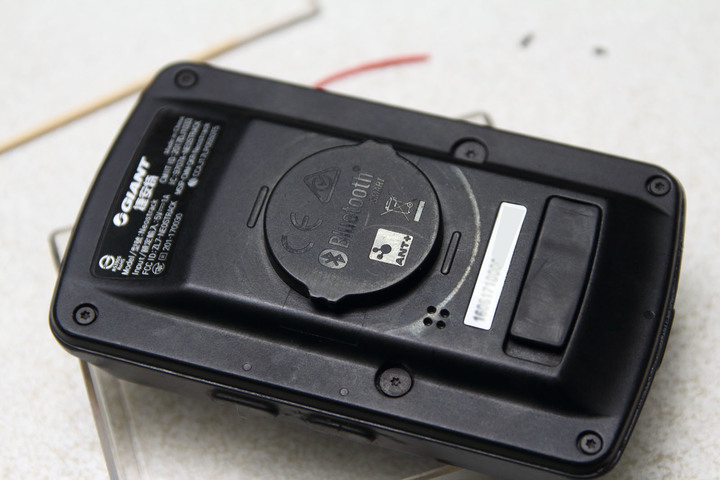

背板六顆星型螺絲


拿到碼表時發現螢幕出現兩塊如烙印般的黑斑,本以為是風吹日曬後液晶老化,不以為意,拆卸後才發現自己想錯了,真正原因後述。拆卸NeosTrack並不困難,未使用卡榫設計,不用擔心拆裝時掰斷邊邊角角。拆卸時螢幕朝下,背面朝上,六顆固定背板的螺絲可使用T5H星型起子卸下。轉開最後一顆螺絲時嚇了我一跳,因為背板幾乎用彈開的方式脫離,定神一看,原來鋰聚合物電池已膨脹變形,鼓漲程度遠超出設計的安裝空間,過厚的電池分別向背板與主機板施壓,主機板因此擠向正面液晶,這就是螢幕兩塊黑斑烙印由來,就像手指按壓計算機螢幕一般,壓力移除後液晶畫面恢復正常,烙印消失。假若電池膨脹得更嚴重,會不會壓破液晶、凹折主機板就不得而知了。

自力救濟:捷安特Giant NeosTrack GPS碼錶電池更換

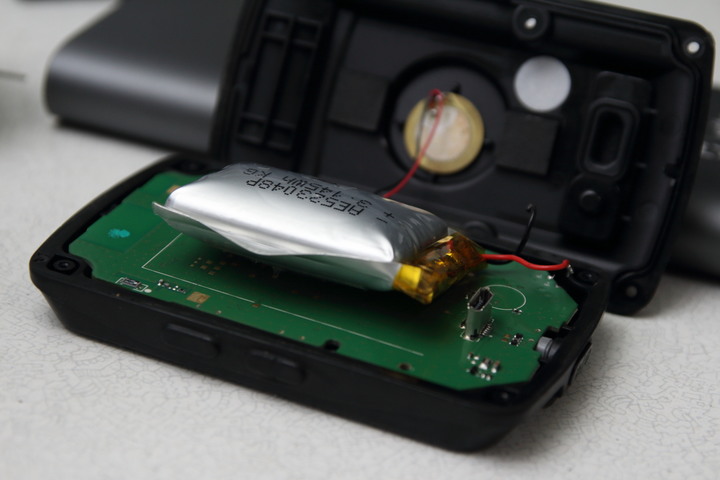

鼓漲飽滿(?)的鋰聚合物電池。右邊圓形金屬為蜂鳴器


背板上的蜂鳴器以兩條電線與機板相連,線細而脆弱,故不可拉扯背板(好險背板噴彈開時沒扯斷),建議旁邊擺個物體讓背板能倚靠立起。不過,蜂鳴器的功能就是按壓按鍵時嗶嗶叫,該功能影響不大,即使不幸拉斷電線也不用太在意。

自力救濟:捷安特Giant NeosTrack GPS碼錶電池更換


NeosTrack使用的電池為AE523048P 3.145KW,52、30、48分表表示電池的長寬高,3.145KW在電壓3.7V時代表電池為850安培。若依電池上的標示搜尋,可找到eBay的Bryton 530電池的外國賣場,賣場也確實標示電池為850mah。不用費心在國內賣場找尋一模一樣的電池,因為我嘗試試過,找不到,但別灰心,既然已知電池體積,我們大可買體積小一點的電池,雖然容量少了一點,可是保證能裝得進原來空間。我選擇的是503048,即長度少了2mm,寬度、厚薄則跟舊電池一致,800安培容量跟舊電池差不到1/15。雖然同體積能找到標示為900mah者,能因此讓碼表續航力進提升一點點,但我偏好選擇大眾化普及商品,其表現通常比特規品來得穩定。

自力救濟:捷安特Giant NeosTrack GPS碼錶電池更換
成功解焊


將主機板微微向捷安特標誌方向挪動即可讓主機板脫離底部開關按鍵,將主機板略為抬起,別扯到主機板另一面與螢幕相接的排線,一旦扯壞整台宣告報廢。抬起主機板一角後開始解焊工程。
捷安特/Bryton很用心地在焊接處塗了三防膠,會略為提升解焊難度。沾錫後花點時間讓烙鐵接觸接線處,可用鑷子夾著電線,待溫度足夠,重力即會將機板與電線拉開。電池背膠黏附在主機板上,由於舊電池已膨脹呈橢圓形,弧形接觸面反而有利撕除。拆下後測量舊電池電壓僅剩3.4V。

自力救濟:捷安特Giant NeosTrack GPS碼錶電池更換
呈弧形反而好撕除


取好新電池的電線長度剝皮後,以雙面膠將電池黏於相同位置,重新焊上電線,完成更換。背板凹槽裡有橡膠圈,可取出塗上矽牛油保養並移除髒污,再以棉花棒清潔背板凹槽,畢竟防水功能都倚賴此,防水失效常常只是墊圈卡了一根毛髮而已。重新安裝時,上緣可能比較不好密合,將主機板向開關按鍵方向挪動重鎖有助解決密合問題。

自力救濟:捷安特Giant NeosTrack GPS碼錶電池更換

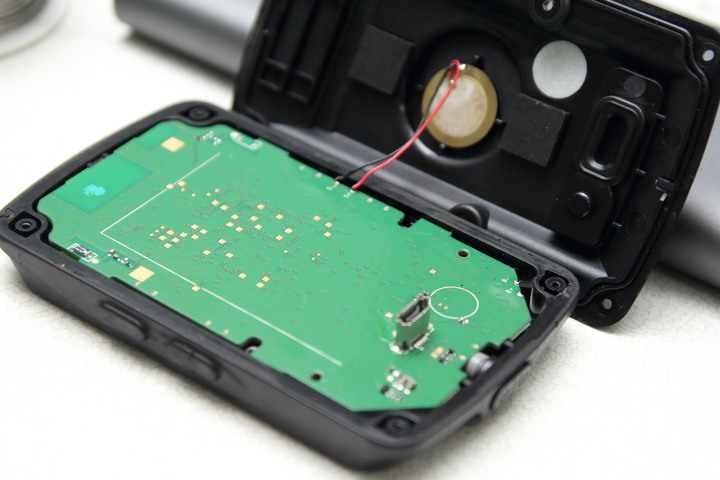

電池拔除後模樣


最後,啟動NeosTrack,確認供電正常,充電後進入碼表選單恢復原始設定,連接WiFi更新韌體、GPS等。由於捷安特設定一台碼表的UUID只能連結一個使用者、一台手機,所以跟賣家回報更換成功,並麻煩他移除手機app中此車錶的UUID。至此,完成電池更換與使用權轉移。

自力救濟:捷安特Giant NeosTrack GPS碼錶電池更換


結論,NeosTrack的混血身世影響維修,在原廠過保不理下,使用者只能DIY自行更換電池,雖然難度不高,但若把尋找備料的時間、購買備料與焊接工具(假如本來沒有)的錢以及拆裝更換的功夫算上,其實不見得划算。然而,對某些怪咖如我而言,DIY本身就是一種樂趣,能讓一個功能良好的設備因此延續下去的滿足感不見得遜於購買一個新車錶的爽度。

自力救濟:捷安特Giant NeosTrack GPS碼錶電池更換

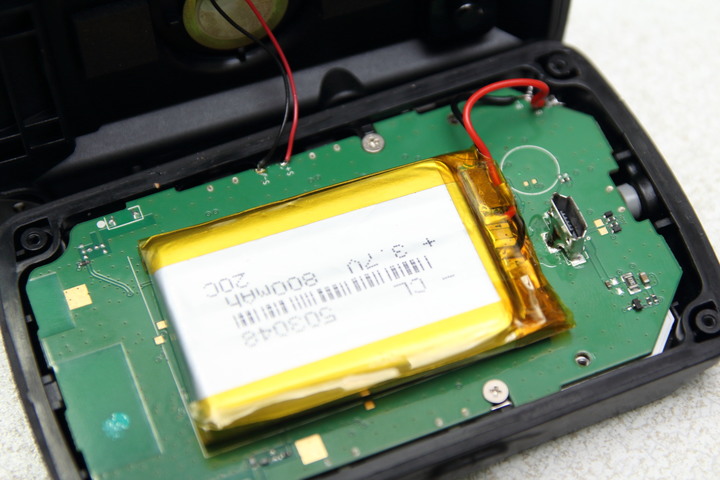

新電池賦予車錶新生命
