e-moving拆解

最近幾天終於有點時間來搞電動車,所以就來拆拆賣得最好的e-moving吧

家裡的小黃,等一下就要脫了...
e-moving拆解

首先要從馬桶下手,所以先拿掉電池
e-moving拆解

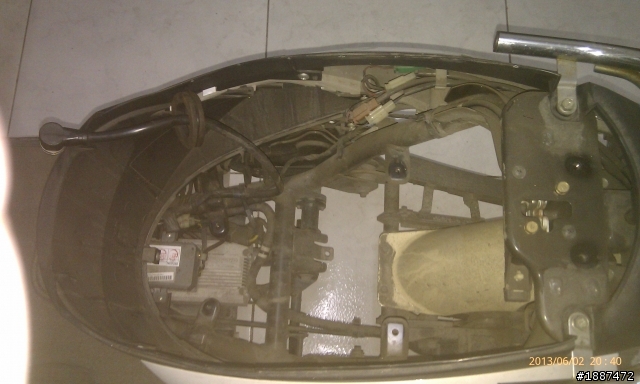

轉開6根六腳螺絲就能拿起來了,控制器跟變壓器在腳踏下,露出一半了
e-moving拆解

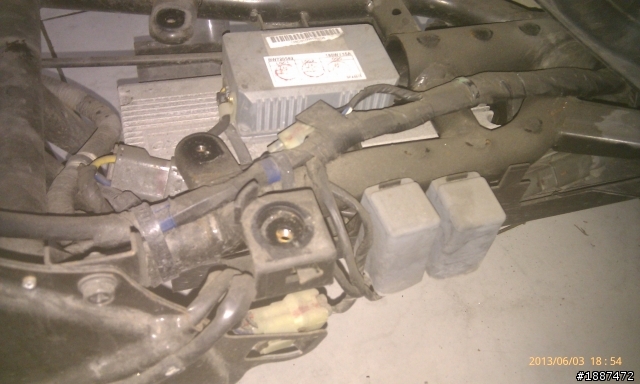

脫掉側板及腳踏,可以清楚看到控制器跟變壓器
e-moving拆解

旁邊灰色這兩顆不知是什麼,我猜是繼電器,有誰知道的嗎?(補充:用來控制電動中柱的)
e-moving拆解

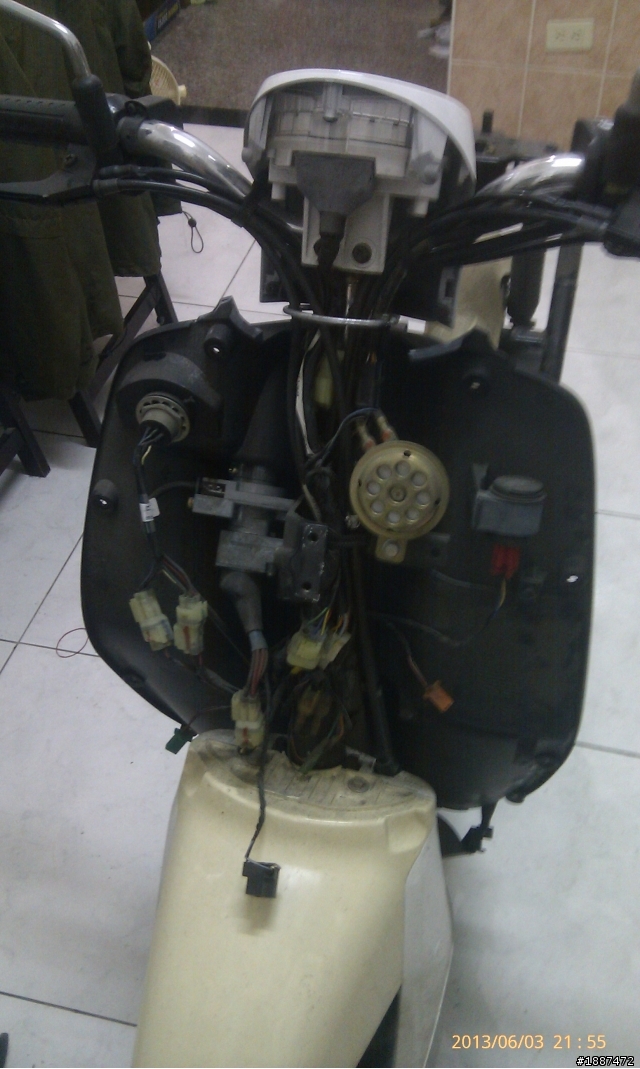

脫掉前擋
e-moving拆解

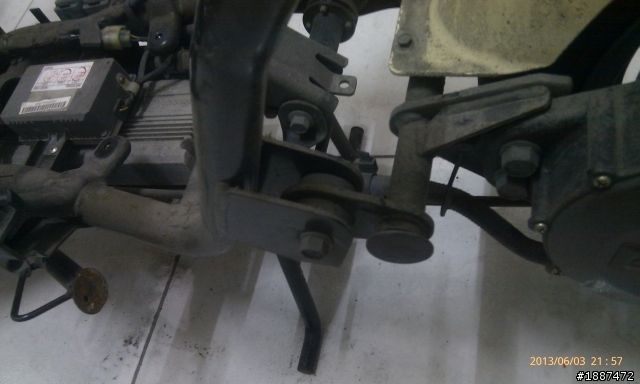

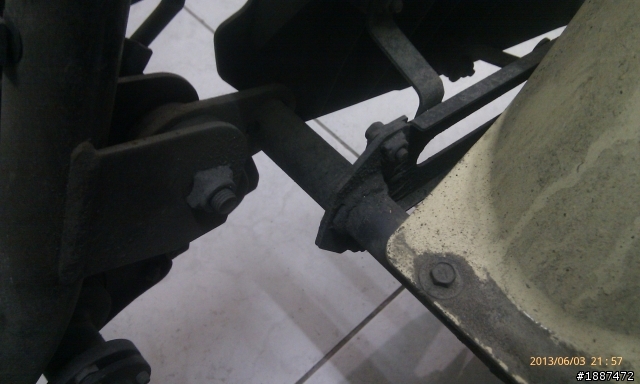

看看後搖臂,滿薄的,有要挑戰大功率的最好換掉
e-moving拆解
e-moving拆解

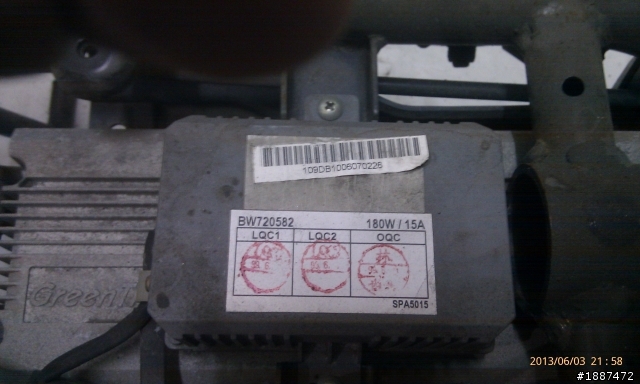

感覺還不錯的DC-DC變壓器,180W
e-moving拆解

控制器,電動車的核心,電動車的強弱就看它了
e-moving拆解

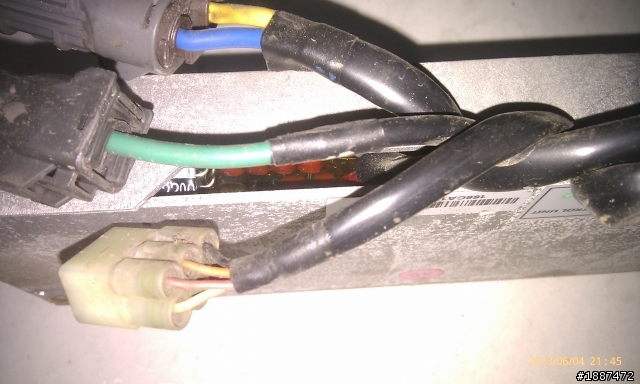

來張控制器側面...嚇,怎麼看的到裡面的電子元件,看來並不防水啊,如果有泡過水的要小心處理
e-moving拆解

嗯,就拆到這裡,整部車真的滿輕巧的,有心人士如果想改車的話,倒是有不少可發揮的空間,例如,換控制器,換電池,換馬達,換配線,換後搖臂,換制動,換避震...
2013-06-05 23:17 發佈
文章關鍵字 E-moving
頭香!

最後一張的黃相線,線皮感覺有點因過熱而劣化了?

控制器不防水還裝在腳踏下方,好一個但書啊
里柯的大功率同好世界 / Rico's High Power Lovers World
不知道樓主大把他分解是要大開殺戒了嗎?

我拆裝我的車的只有罵聲連連...因為重要的零件都放在低處阿!

rico0123tw wrote:
最後一張的黃相線,線皮感覺有點因過熱而劣化了?


那只是灰塵啦,他的功率沒大到會過熱



polaver wrote:
重要的零件都放在低處


放在低處是也沒關係,但防水要做好啊,接頭是防水的,但控制器卻開了個大洞,難道控制器內部有特殊設計,不怕水?

terrywan100 wrote:
那只是灰塵啦,他的功...(恕刪)

看到他配線電流真的很無言,有本錢的話把裡面的配線換好一點,
畢竟要使用很長的一段時間,尤其是電池跟電動機這部分的配線,
在高速行駛中電線最容易產生高熱,這就是為什麼我不看好台灣的
電動機車市場的原因
E-Moving設計已經算很好了,防水接頭很像大廠汽車電機設計了,您若修過用大陸零件組裝的其他小廠牌電動機車就會發現,怎麼電動腳踏車的小功率控制器拿來用,沒屋頂拍賣有賣一顆500元左右,電機接頭竟然是很細很細的控制線

GreenTrans

terrywan100 wrote:
最近幾天終於有點時間...(恕刪)
旁邊灰色兩顆是電動駐車架的繼電器嚕


給你拍拍手
我都不敢把整車支解的照片po上網

EM50
還有一大缺點

主線束....只能整個換......
就算電池頭黑了
中華還是整個換
不知該不該說它們豪氣= =

只是這樣換起來很麻煩
保固內費工時
過保後,更換加上工錢就多嚕

狂者進取狷者有所不為 wrote:
我都不敢把整車支解的照片po上網


為什麼不敢po?願聞其詳。


狂者進取狷者有所不為 wrote:
主線束....只能整個換......


個人覺得主線束的設計是有問題的,從電池接頭開始就...
而且主線束用PVC膠帶纏著,看起來很廉價,至少用個伸縮編織網吧?

電動機車不比油車便宜到哪去,但設計,用料及品質卻跟油車有不小的差距,雖說中華提供還不錯的保固,但若能好好的顧好品質,不只省下保固的費用,贏得消費者信心才是重點
像中華這種大廠,資源一定大於個人,搞輸個人DIY的,說不過去吧?
終於拆了~


控制器開一個孔 + 放在腳踏板下

說不定是開過好幾次會議之後的討論結果,

想說電動機車可以壞的地方比油車少,

騎了5年、10年都不壞就慘了,

深怕GM通用汽車的EV-1事件重演...

結果人算不如天算~

中華壞最大得居然是鐵鋰電池~~~


terry既e-moving拆解後,可以考慮來個e-moving DIY維修造福愛動手動腳的車友們!

51特區 wrote:
中華壞最大得居然是鐵鋰電池

可惜我的e-moving破8000KM電池也沒壞過,倒是e-go的電池已經過度衰退換過一次了,鋰猛在電動車使用上真的還比不上鋰鐵(雖然Tesla也是用松下的鋰猛,但Tesla有良好的電源管理系統,加上松下號稱電池的循環壽命大於1500次,難怪敢誇口8年不限里程電池保固)
但e-go搭配我手工焊的鋰鐵電池包也跑超過8000公里了(跑起來的感覺也是鋰鐵較好,鋰猛會越跑越慢)


51特區 wrote:
terry既e-moving拆解後,可以考慮來個e-moving DIY維修

可惜,e-moving構造太簡單,除了馬達壞了比較難處理外,其他沒什麼不好處理的元件,壞什麼就換什麼,所有零件都有得買,DIY維修並不困難,想動手的車友們就大膽拆下去吧。
