●小體積卻有105W輸出能力，採用GaN氮化鎵功率元件，提高轉換效率
●2個USB-C及1個USB-A輸出，適用手機/平板/遊戲機/筆電/耳機等常用行動裝置
●支援PD/PPS/QC/FCP/Apple等主流快充協議，具備快充指示燈，點亮表示啟動快充
●本體採用折疊式US插頭，並隨附EU、UK、AU國際插頭配件，出國旅行不用準備轉接頭
●搭載多重保護(短路/過電流/過電壓/過溫度/欠壓保護)
產品規格：
型號：A2
尺寸：65x65x31mm
重量：175g
輸入：AC100-240V，2.6A，50/60HZ
USB-C1單埠輸出(搭配5A線材)：5V/3A、9V/3A、12V/3A、15V/5A、20V/5A、5-11V/4.5A、5-21V/4.5A，最大100W
USB-C1單埠輸出(搭配3A線材)：5V/3A、9V/3A、12V/3A、15V/3A、20V/3A、5-11V/3A、5-21V/3A，最大63W
USB-C2單埠輸出：5V/2.4A、9V/2.22A，最大20W
USB-A單埠輸出：5V/3A、9V/2A，最大18W
C1+C2雙埠輸出：85W(C1)+20W(C2)，最大105W
C1+A雙埠輸出：85W(C1)+18W(A)，最大103W
C2+A雙埠輸出：僅限5V/3.5A，最大18W
C1+C2+A三埠輸出：85W(C1)+18W(C2+A)，最大103W
▼外盒正面活動掀蓋右上有商標，中間有外觀圖，左下有產品名稱
▼外盒正面活動掀蓋打開後，右側透明視窗可以直接看到充電器本體。活動掀蓋背面上方有同時充3個裝置及快充啟動後指示燈會點亮說明，中間有實體圖說明折疊式插頭/指示燈/連接埠位置，下方有特色圖示
▼外盒背面上方有英文特色說明、輸出埠功率配置圖，下方有使用情境圖
▼外盒兩側有產品名稱及商標
▼外盒底部有產品名稱、型號、尺寸、重量、輸入/輸出規格、產地、認證標章、條碼
▼打開包裝，充電器本體及國際插頭配件裝在黑色泡殼內
▼包裝內容，有說明書、充電器、AU/EU/UK國際插頭配件
▼充電器本體外殼採白色+灰色組合
▼白色外殼有裝飾用凹凸條紋，灰色外殼角落處有ALLite商標
▼灰色外殼底面印上認證標章、型號、名稱、輸入/輸出規格、產地
▼折疊式US插頭設計
▼使用國際插頭配件時，充電器本體插頭保持收折狀態，並將國際插頭配件如下圖所示插入到底
▼AU、UK、EU國際插頭配件安裝示意圖
▼本體頂部輸出埠有2個USB-C及1個USB-A，上面有”/”的是USB-C1，有”//”的是USB-C2
▼當USB-C1輸出5V以外的電壓時，”/”會點亮；USB-C2或USB-A輸出5V以外的電壓時，”//”會點亮
▼本體的尺寸為66x64.6x30.9mm
▼本體的重量為180克
ALLite A2 105W GaN三輸出2C1A充電器支援以下輸出配置：
USB-C1單埠輸出(搭配5A線材)：最大100W
USB-C1單埠輸出(搭配3A線材)：最大63W
USB-C2單埠輸出：最大20W
USB-A單埠輸出：最大18W
C1+C2雙埠輸出：85W(C1)+20W(C2)，最大105W
C1+A雙埠輸出：85W(C1)+18W(A)，最大103W
C2+A雙埠輸出：僅限5V輸出，最大18W
C1+C2+A三埠輸出：85W(C1)+18W(C2+A)，最大103W
當裝置插上/拔除裝置時，會先中斷輸出再恢復
▼USB-C1單獨使用，充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4+、FCP、APPLE 5V/2.4A、BC1.2、DCP 1.5A
▼USB-C1埠搭配5A線材，固定檔提供5V/2.4A、9V/3A、12V/3A、15V/5A、20V/5A
▼USB-C1埠搭配5A線材，PPS檔提供5-11V/4.5A及5-21V/4.5A
▼USB-C1埠各組輸出轉換效率表，空載下交流輸入功率為0.197W，整體轉換效率在84.7%至92.8%之間
▼USB-C1埠搭配5A線材的固定檔5V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3A便會截止
▼USB-C1埠搭配5A線材的固定檔9V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.6A便會截止
▼USB-C1埠搭配5A線材的固定檔12V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.6A便會截止
▼USB-C1埠搭配5A線材的固定檔15V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過5.6A便會截止
▼USB-C1埠搭配5A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過5.5A便會截止
▼USB-C1埠搭配5A線材的第一組PPS檔5V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過4.4A便會截止
▼USB-C1埠搭配5A線材的第一組PPS檔11V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過4.4A便會截止
▼USB-C1埠搭配5A線材的第二組PPS檔5V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過4.4A便會截止
▼USB-C1埠搭配5A線材的第二組PPS檔21V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過4.4A便會截止
▼USB-C1埠搭配3A線材，固定檔提供5V/2.4A、9V/3A、12V/3A、15V/3A、20V/3A
▼USB-C1埠搭配3A線材，PPS檔提供5-11V/3A及5-21V/3A
▼USB-C1埠搭配3A線材的固定檔15V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.4A便會截止
▼USB-C1埠搭配3A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.7A便會截止
▼USB-C1埠搭配3A線材的第一組PPS檔5V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3A便會截止

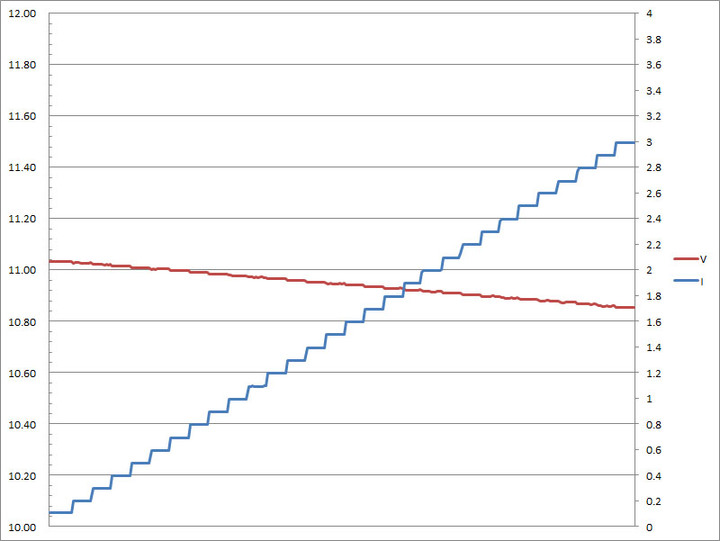

▼USB-C1埠搭配3A線材的第一組PPS檔11V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3A便會截止
▼USB-C1埠搭配3A線材的第二組PPS檔5V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3A便會截止
▼USB-C1埠搭配3A線材的第二組PPS檔21V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3A便會截止
▼USB-C2單獨使用，充電定義支援PD2.0/3.0、SAMSUNG 5V/2A、BC1.2、DCP 1.5A

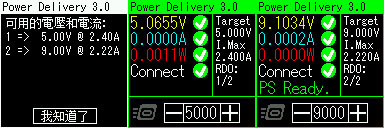

▼USB-C1埠單獨使用，提供5V/2.4A、9V/2.22A
▼USB-C2埠各組輸出轉換效率表，空載下交流輸入功率為0.197W，整體轉換效率在78.3%至89.7%之間
▼USB-C2埠的5V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.2A便會截止
▼USB-C2埠的9V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.1A便會截止
▼USB-A單獨使用，充電定義支援QC2.0/3.0、APPLE 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A
▼USB-A埠各組輸出轉換效率表，空載下交流輸入功率為0.197W，整體轉換效率在78.6%至90.2%之間
▼USB-A埠的5V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過4.1A產生大幅壓降，超過4.2A便會截止
▼USB-A埠的9V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過2.8A便會截止
▼USB-C1埠與USB-C2/USB-A埠共同使用並搭配5A線材，固定檔提供5V/2.4A、9V/3A、12V/3A、15V/5A、20V/4.25A
▼USB-C1埠與USB-C2/USB-A埠共同使用並搭配5A線材，PPS檔提供5-11V/4.5A及5-21V/4A
▼USB-C1埠與USB-C2/USB-A埠共同使用並搭配5A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過5.5A便會截止
▼USB-C1埠與USB-C2/USB-A埠共同使用並搭配5A線材的第二組PPS檔5V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.9A便會截止
▼USB-C1埠與USB-C2/USB-A埠共同使用並搭配5A線材的第二組PPS檔21V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.9A便會截止
▼USB-C2與USB-A共同使用時，僅限5V輸出
▼USB-C1連續輸出100W(20V/5A)一小時後本體的紅外線熱影像圖
優點：
◆具備2個USB-C及1個USB-A輸出，支援PD/PPS/QC/FCP/Apple主流快充協議，快充指示燈點亮表示啟動快充
◆採用GaN氮化鎵功率元件，最高效率可達92.8%
◆插入/拔除裝置時，會修改固定檔/PPS檔的電壓電流組資訊，並依其最大電流更改限流門檻
◆折疊式US插頭，方便收納攜帶，並隨附AU/EU/UK國際插頭配件，出國旅行不用再攜帶轉接插頭
缺點：
◆空載功耗0.197W略高，最低效率為78.3%(USB-C2 5V/0.5A)
◆100W輸出一小時後其中一面外殼會出現一個溫度特別高的點，該處為GaN功率元件所在位置，所以會有最高的溫度
報告完畢，謝謝收看
