●採用GaN氮化鎵功率元件，提高轉換效率，專利石墨烯散熱，降低整體發熱
●兩個USB-C加一個USB-A共三個輸出埠，支援PD/PPS/QC/AFC/FCP/SCP/MTK PE主流快充協議，最大輸出65W
●純白外觀設計，體積小巧，可收折式插頭設計，方便攜帶
產品規格：
型號：FC83
輸入：AC100-240V，1.8A，50/60HZ
USB-C1輸出(使用5A線材)：5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A、PPS 3.3V-16V/3A，最大65W
USB-C1輸出(使用3A線材)：5V/3A、9V/3A、12V/3A、15V/3A、20V/3A、PPS 3.3V-16V/3A，最大60W
USB-C2輸出：5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A、PPS 3.3V-11V/3A、PPS 3.3-16V/2A，最大30W
USB-A輸出：4.5V/5A、5V/4.5A、9V/2A、12V/2A，最大24W
USB-C1+USB-C2輸出：45W(C1)+18W(C2)，最大63W
USB-C1+USB-A輸出：45W(C1)+18W(A)，最大63W
USB-C2+USB-A輸出：5V/5A，最大25W
USB-C1+USB-C2+USB-A輸出：45W(C1)+15W(C2+A)，最大60W
外盒正面/背面上印有產品名稱、委託商/製造商資訊、產地

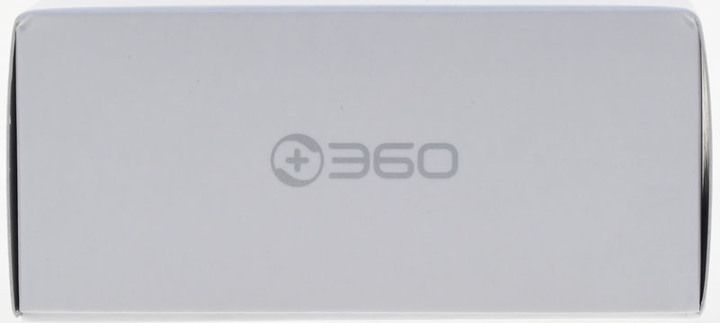

外盒上/下側面有商標
外盒左/右側面有特色及產品條碼

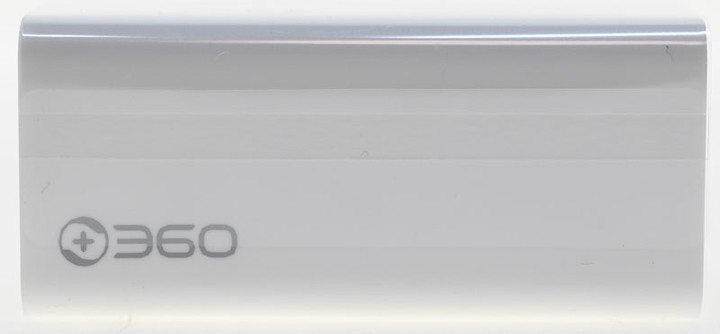

本體採純白外觀設計，側面印上商標

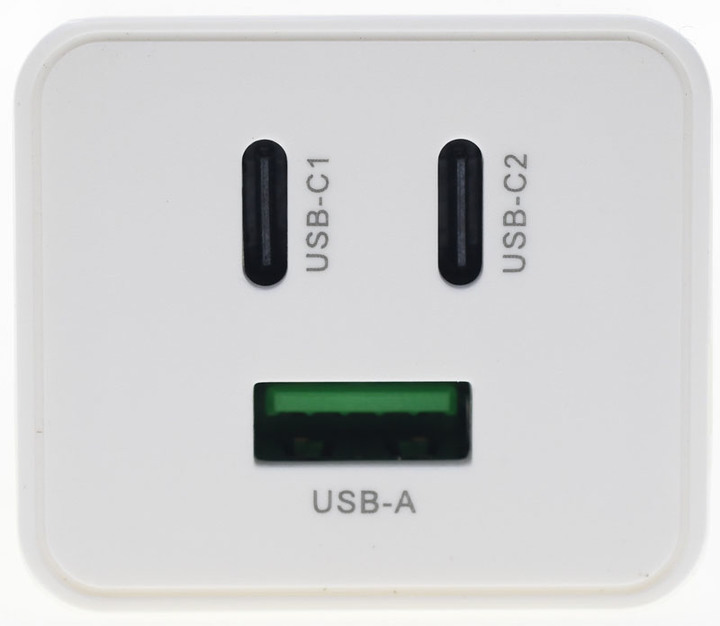

位於頂部的輸出埠，有兩個USB-C(USB-C1、USB-C2)及一個USB-A

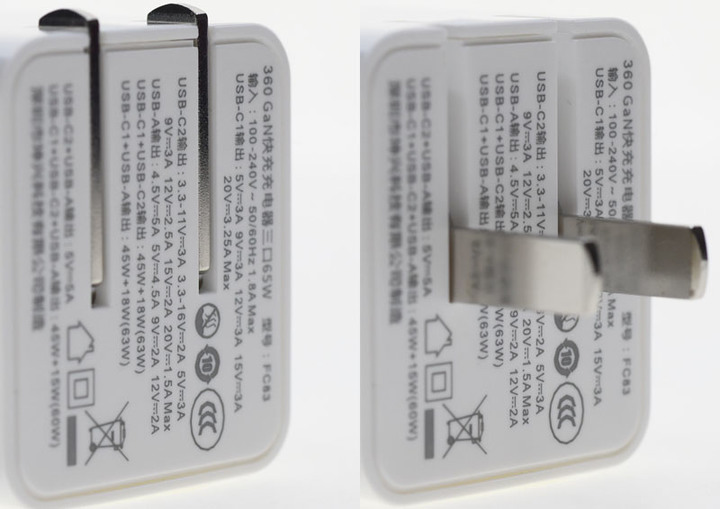

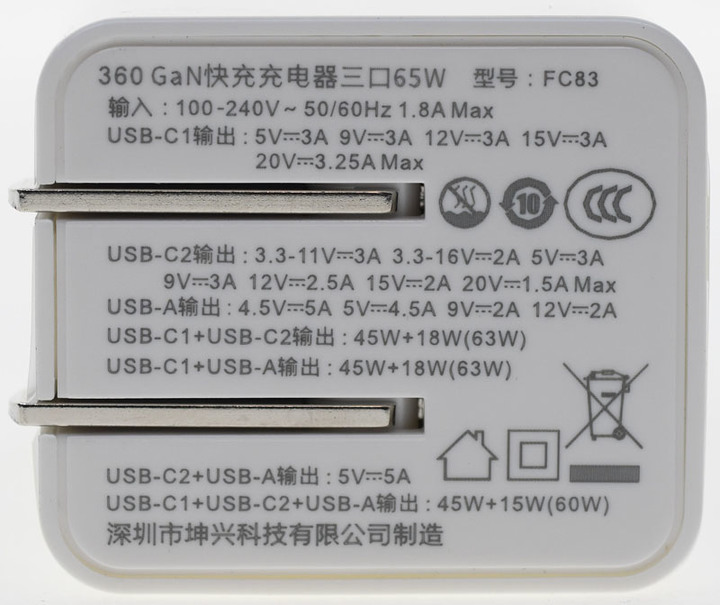

底部印有產品名稱、型號、輸入/輸出規格、製造商資訊
交流插頭可收折，方便收納

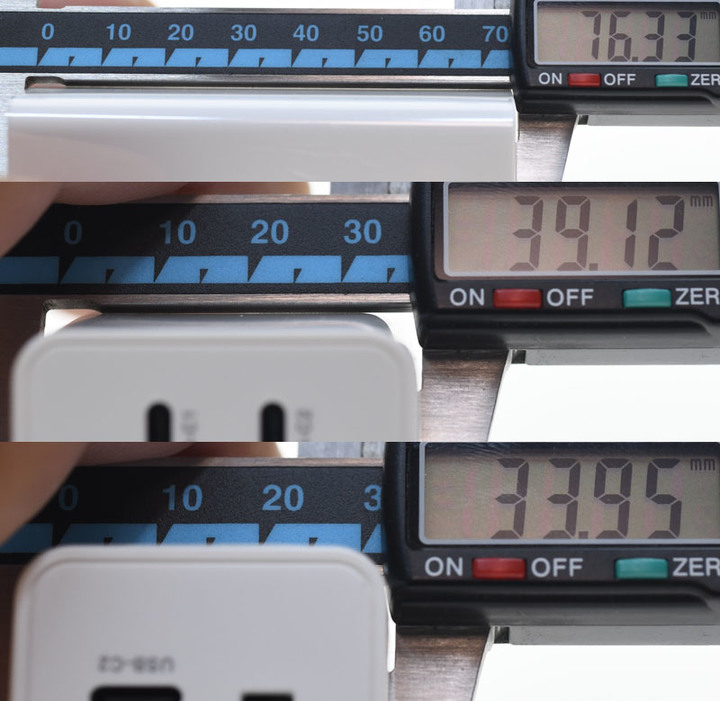

插頭收折後本體尺寸為76.3x39.1x34mm

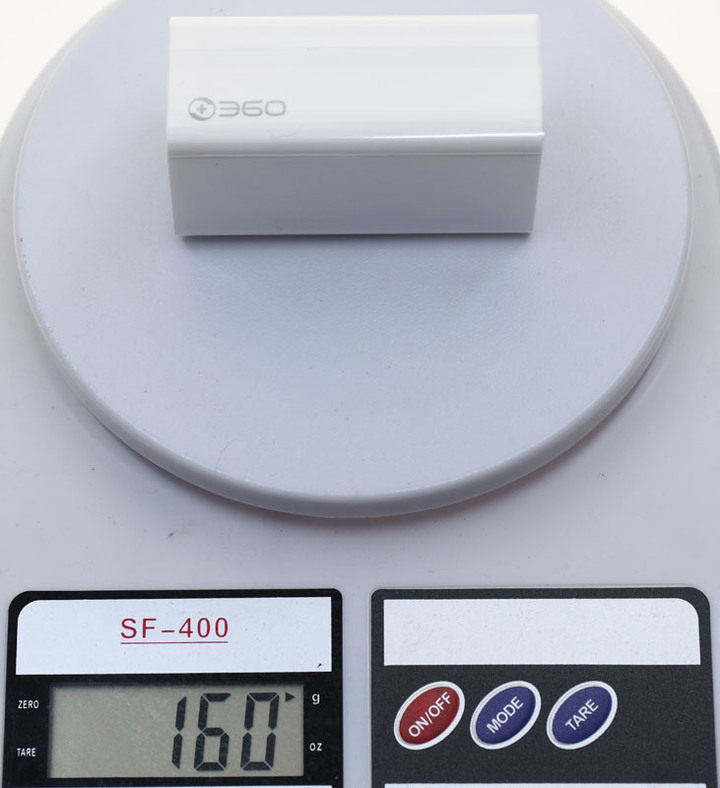

本體重量為160克
360氮化鎵GaN三埠65W快速充電器支援以下輸出組合模式：
USB-C1單輸出：使用5A線材最大65W；使用3A線材最大60W
USB-C2單輸出：最大30W
USB-A單輸出：最大24W
USB-C1+USB-C2：45W(C1)+18W(C2)，最大63W
USB-C1+USB-A：45W(C1)+18W(A)，最大63W
USB-C2+USB-A：5V/5A，最大25W
USB-C1+USB-C2+USB-A：45W(C1)+15W(C2+A)，最大60W
為了辨識及修改輸出電壓/電流組，當插上或拔下第二/第三個裝置時，原本已經插上使用的裝置會斷電再通電

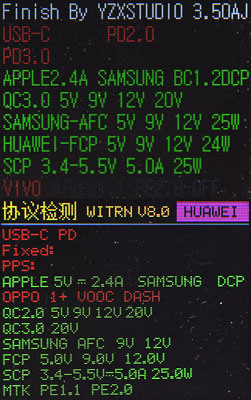

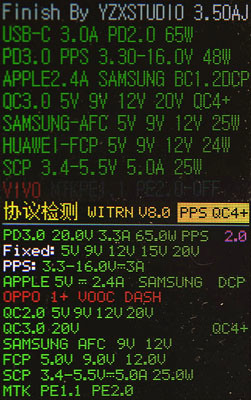

USB-C1單獨使用並搭配5A線材時，充電定義支援PD2.0/3.0/PPS、高通QC2.0/3.0/QC4+、三星AFC、華為FCP、 華為SCP、MTK PE、蘋果5V/2.4A、三星5V/2A、BC1.2、DCP 1.5A，最大功率65W

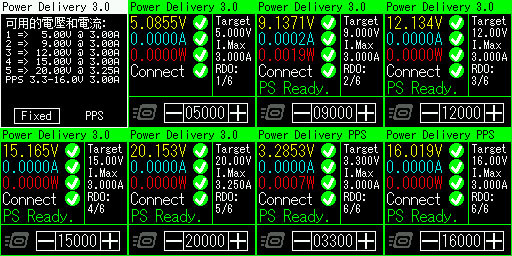

USB-C1埠單獨使用並搭配5A線材時PDO資訊內容

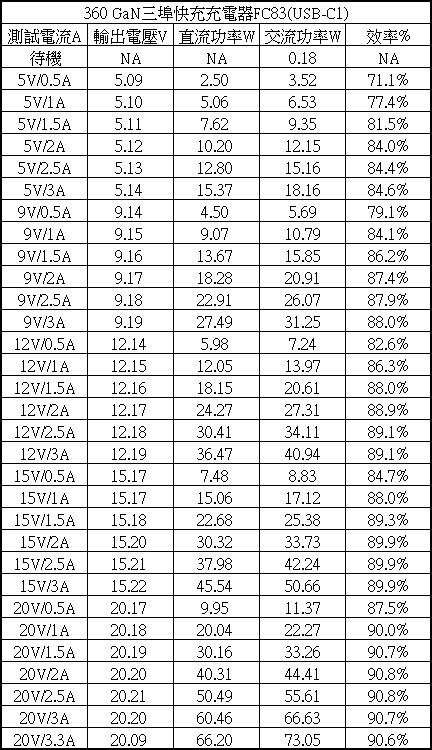

USB-C1埠各組輸出轉換效率表，整體轉換效率在71.1%至90.8%之間
空載下交流輸入功率為0.18W

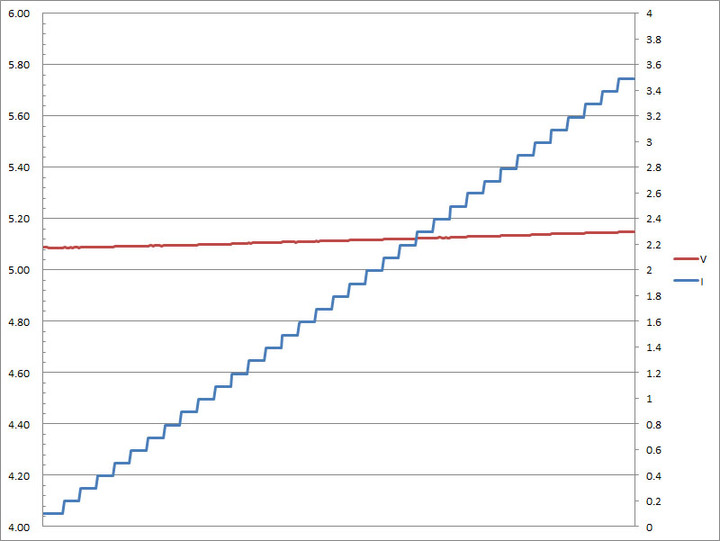

USB-C1埠5V輸出負載測試，隨著電流增加，輸出電壓些微上升，當輸出電流超過3.5A便會截止輸出

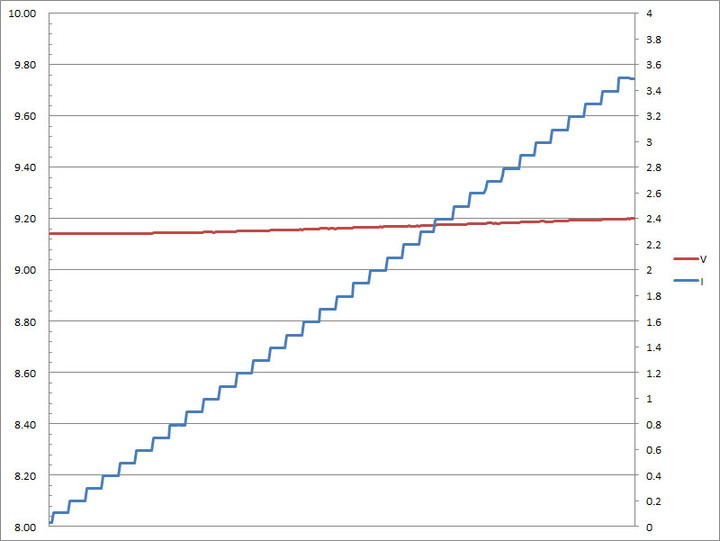

USB-C1埠9V輸出負載測試，隨著電流增加，輸出電壓些微上升，當輸出電流超過3.5A便會截止輸出
USB-C1埠12V輸出負載測試，隨著電流增加，輸出電壓些微上升，當輸出電流超過3.5A便會截止輸出

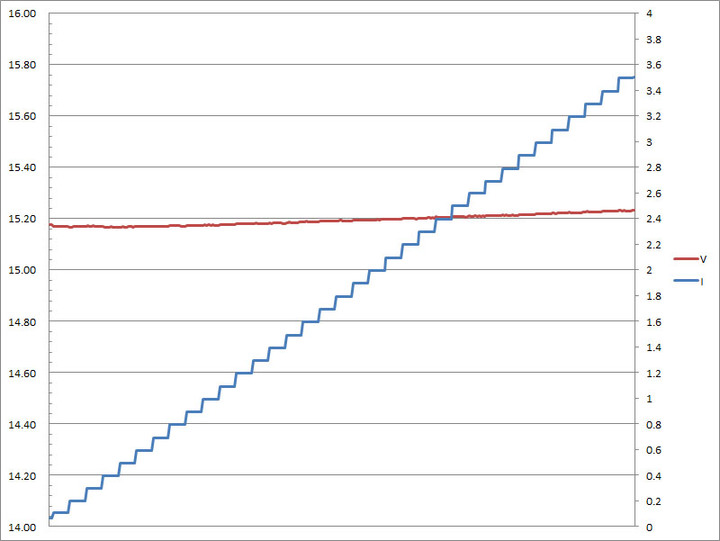

USB-C1埠15V輸出負載測試，隨著電流增加，輸出電壓些微上升，當輸出電流超過3.5A便會截止輸出

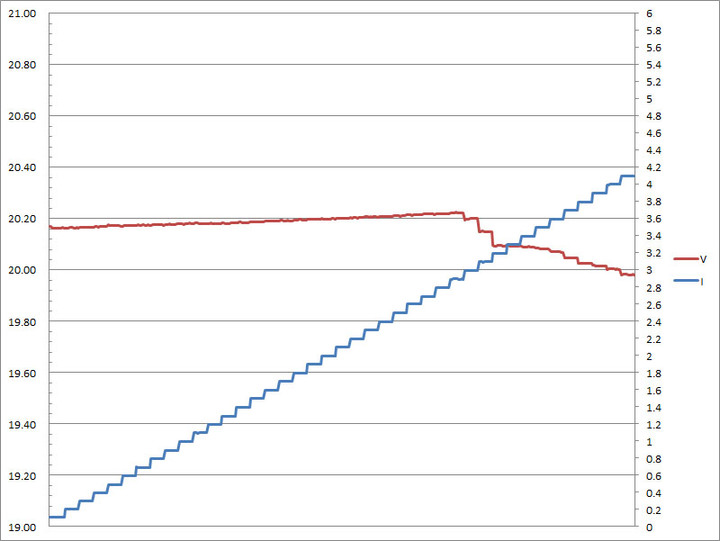

USB-C1埠20V輸出負載測試，隨著電流增加，一開始輸出電壓些微上升，當電流超過2.9A後往下降，超過4.1A便會截止輸出
若是使用3A線材，USB-C1埠會更改PDO資訊內容，固定檔20V最大電流下修至3A，最大功率60W
使用3A線材，USB-C1埠20V輸出負載測試，隨著電流增加，一開始輸出電壓些微上升，當電流超過2.9A後往下降，超過3.5A便會截止輸出
表示隨著PDO最大電流下修，過電流門檻值也會跟著改變

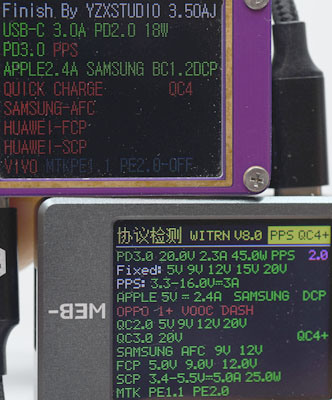

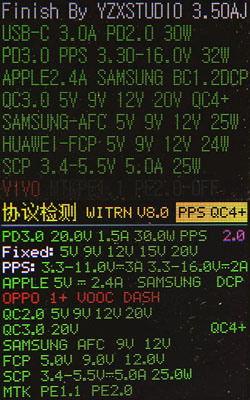

USB-C2埠單獨使用時，充電定義支援PD2.0/3.0/PPS、高通QC2.0/3.0/QC4+、三星AFC、華為FCP、 華為SCP、MTK PE、蘋果5V/2.4A、三星5V/2A、BC1.2、DCP 1.5A，最大功率30W

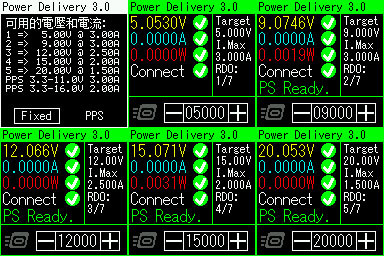

USB-C2埠單獨使用時PDO固定檔資訊內容

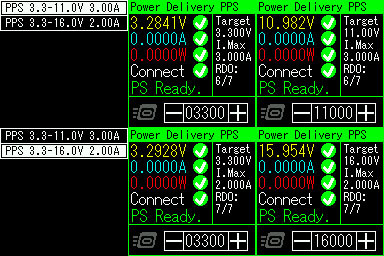

USB-C2埠單獨使用時PDO兩組PPS檔資訊內容

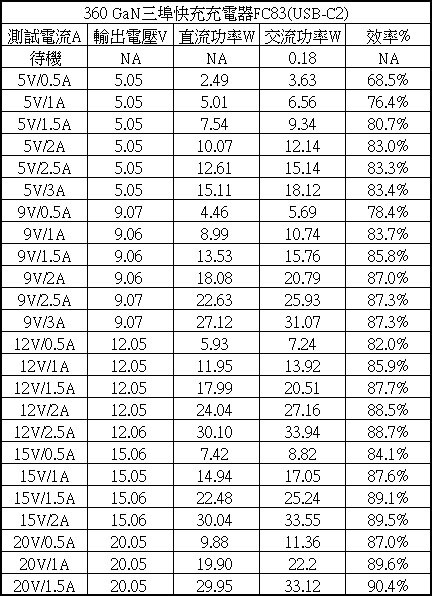

USB-C2埠各組輸出轉換效率表，整體轉換效率在68.5%至90.4%之間
空載下交流輸入功率為0.18W

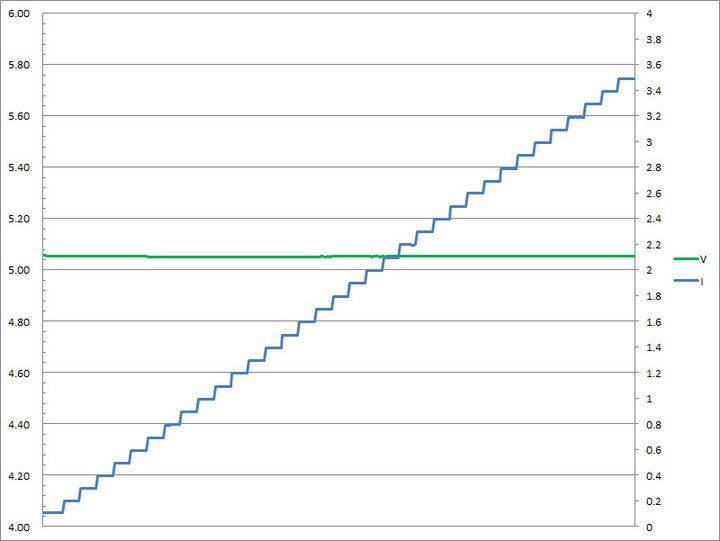

USB-C2埠5V輸出負載測試，隨著電流增加，輸出電壓無明顯改變，當輸出電流超過3.5A便會截止輸出

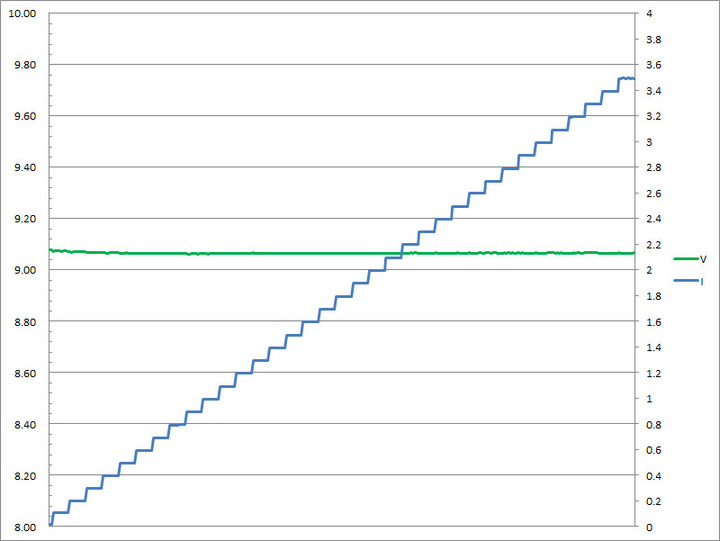

USB-C2埠9V輸出負載測試，隨著電流增加，輸出電壓無明顯改變，當輸出電流超過3.5A便會截止輸出

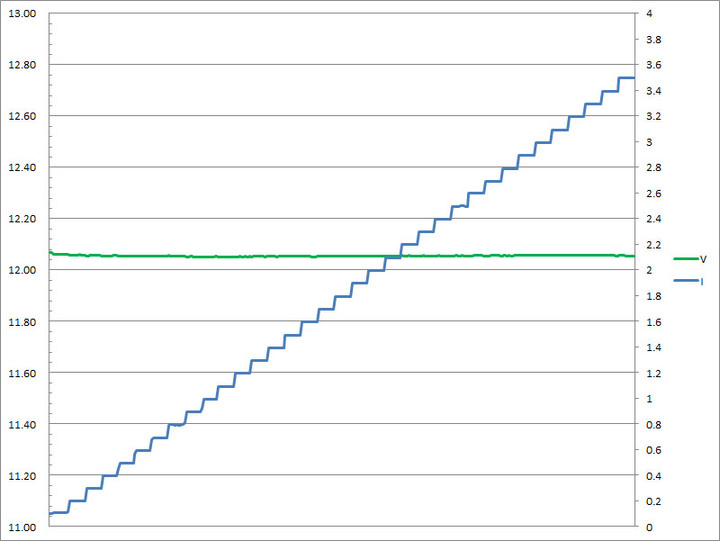

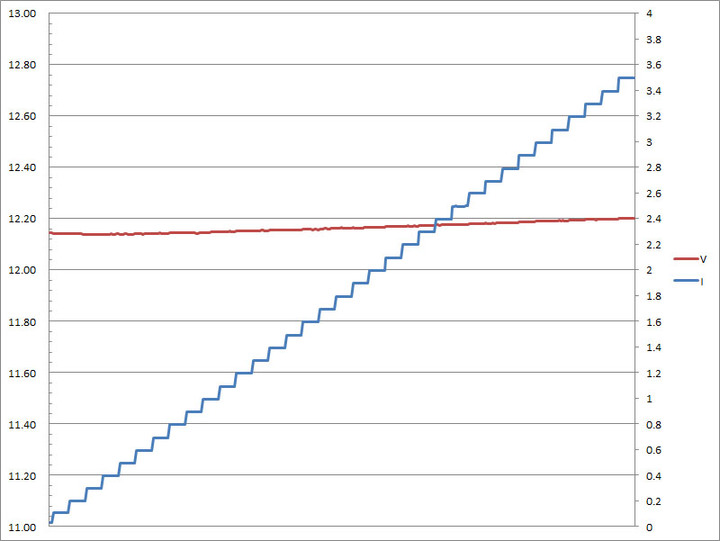

USB-C2埠12V輸出負載測試，隨著電流增加，輸出電壓無明顯改變，當輸出電流超過3.5A便會截止輸出
USB-C2埠15V輸出負載測試，隨著電流增加，輸出電壓無明顯改變，當輸出電流超過2.4A便會截止輸出

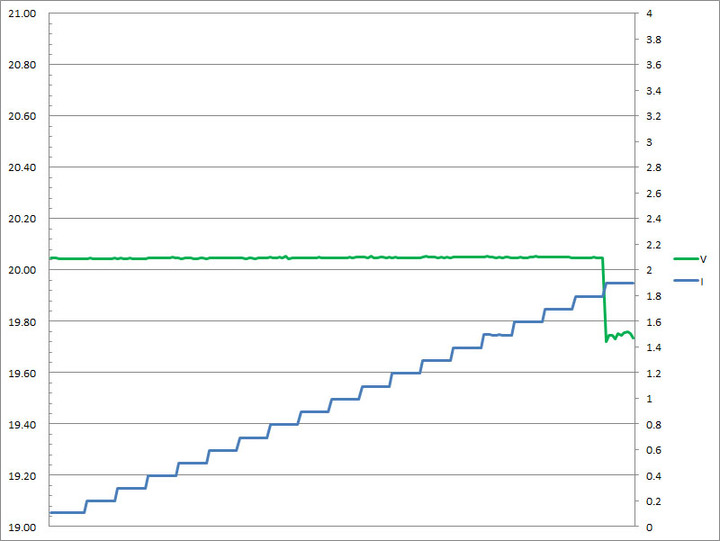

USB-C2埠20V輸出負載測試，隨著電流增加，輸出電壓無明顯改變，當輸出電流超過1.8A會壓降，超過1.9A便會截止輸出
當USB-C1與USB-C2同時使用時，USB-C1(下)最大輸出功率會下修至45W，USB-C2(上)最大輸出功率會下修至18W
USB-C1埠下修至45W後，會更改PDO資訊內容，固定檔20V最大電流下修至2.25A

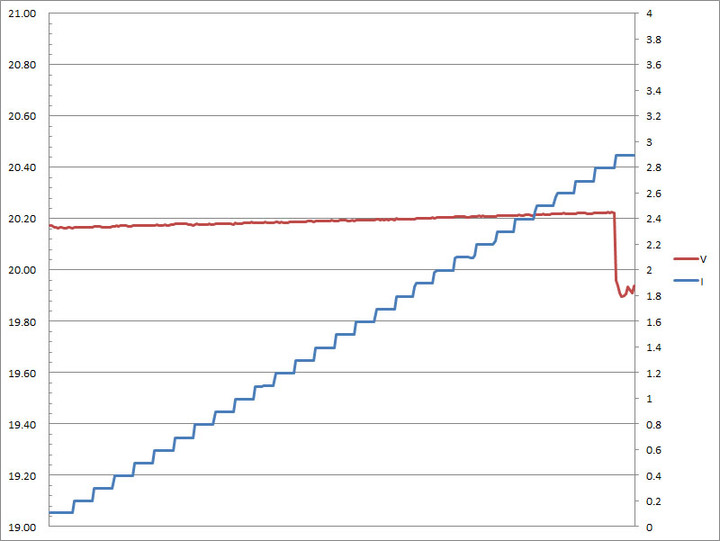

下修至45W的USB-C1埠20V輸出負載測試，隨著電流增加，輸出電壓些微上升，當輸出電流超過2.8A會壓降，超過2.9A便會截止輸出
表示隨著PDO最大電流下修，過電流門檻值也會跟著改變
USB-C2埠下修至18W後，會更改PDO資訊內容，關閉固定檔15V/20V及兩組PPS檔輸出，固定檔9V最大電流下修至2A，固定檔12V最大電流下修至1.5A
下修至18W的USB-C2埠5V輸出負載測試，隨著電流增加，輸出電壓無明顯變化，當輸出電流超過3.5A便會截止輸出
下修至18W的USB-C2埠9V輸出負載測試，隨著電流增加，輸出電壓無明顯變化，當輸出電流超過2.4A便會截止輸出
下修至18W的USB-C2埠12V輸出負載測試，隨著電流增加，輸出電壓無明顯變化，當輸出電流超過1.8A會壓降，超過1.9A便會截止輸出
USB-A埠單獨使用或與USB-C1共同使用時，充電定義支援高通QC3.0/2.0、三星AFC、華為FCP、華為SCP、MTK PE、蘋果5V/2.4A、三星5V/2A、BC1.2、DCP 1.5A

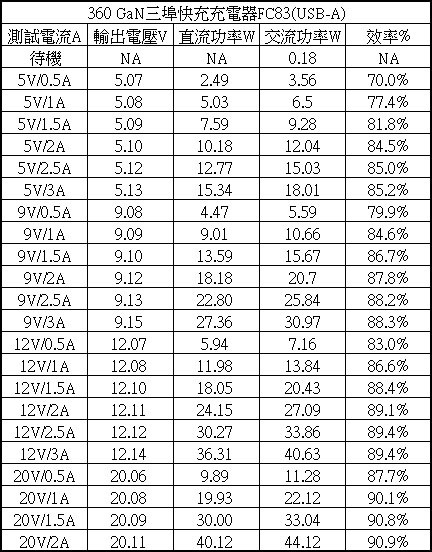

USB-A埠各組輸出轉換效率表，整體轉換效率在70%至90.9%之間
空載下交流輸入功率為0.18W
USB-A埠5V輸出負載測試，隨著電流增加，輸出電壓些微上升，當輸出電流超過3.6A便會截止輸出

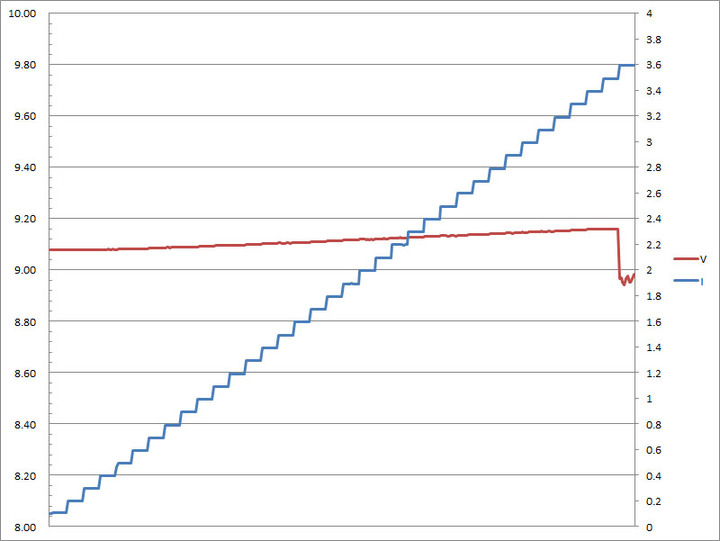

USB-A埠9V輸出負載測試，隨著電流增加，輸出電壓些微上升，當輸出電流超過3.6A便會截止輸出

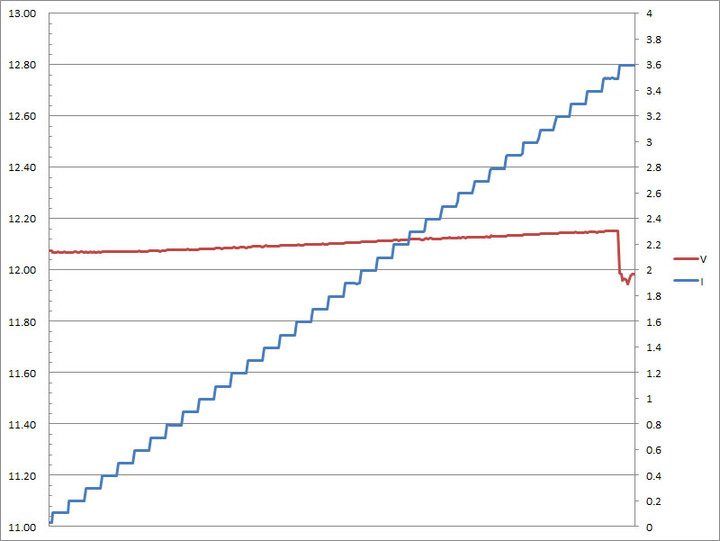

USB-A埠12V輸出負載測試，隨著電流增加，輸出電壓些微上升，當輸出電流超過3.5A會壓降，超過3.6A便會截止輸出
USB-A埠20V輸出負載測試，隨著電流增加，輸出電壓些微上升，當輸出電流超過2.4A便會截止輸出

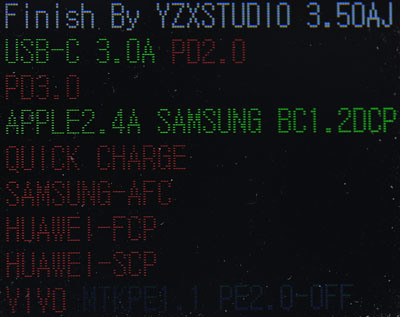

若USB-A與USB-C2埠共同使用，兩個埠僅限5V輸出，充電定義只支援蘋果5V/2.4A、三星5V/2A、BC1.2、DCP 1.5A

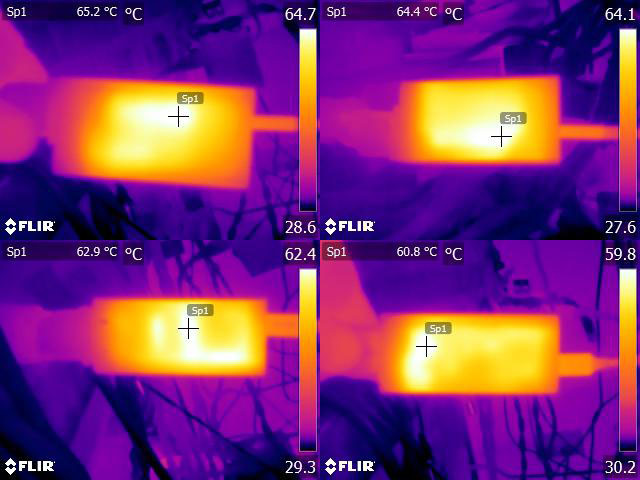

USB-C1連續輸出65W一小時後本體的紅外線熱影像圖
優點：
1.使用GaN氮化鎵功率元件，體積小卻有65W大功率輸出，可折式插頭方便收納
2.二個USB-C加一個USB-A，三輸出埠使用彈性高，並隨輸出埠連接狀況修改輸出電壓組別及限流門檻
3.支援PD2.0/PD3.0/PPS、高通QC4+/QC3.0/QC2.0、三星AFC、華為FCP/SCP、MTK PE等多種快充協議
4.部分輸出帶電壓補償
缺點：
1.空載功耗0.18W略高
2.最高效率雖可達90.9%，但低電壓/電流輸出下效率最低只有68.5%
報告完畢，謝謝收看
