小弟承蒙社區住戶看的起,被推選出來擔任設備委員..
話說這個月的會議紀錄改了好幾次,原因就在於書寫紀錄總會疏漏..
所以提議添購一台可以紀錄會議過程又可以紀錄社區活動的DV...
於是Sanyo CG 10 就成為本社區的小幫手了.
既然是要給社區開會紀錄用的,那小小的電池續航力當然是不夠的.
但是買來的盒子裡找了半天也沒看見外接電源....
.........................................................
看了說明書才知道,原廠是沒有附外接電源的,只有電池跟電池充電器...
上網爬文,終於找到原廠配件...VAR-A3 如圖

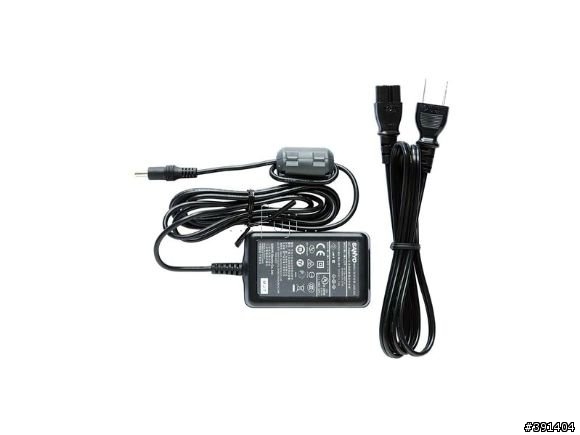

還要配上原廠變壓器...VAR-G8 如圖
在網路上詢問得知原來原廠並沒進VAR-A3這個配件,而且VAR-G8報價竟達1980之譜.....
這真是嚇壞我這個窮人啊....
一台幾千元的DV,電源配件就要再花兩千多...
在評估過可能性後...只好自己動手做個窮人版外接電源...VAR-DIY
完成品...
材料:
副廠電池一顆 150元
DC電源座(2.1)含線材 40元
BUFFALO 電子式變壓器 5V 2.5A 300元
製作過程很簡單.先將副廠電池貼紙拆開,將電池連電路板取出.
分開電路板跟電池,用三用電表找出正負接點.
將DC電源座線材裁減成適當長度,依正負極接點位置焊接.
用手持電鑽加磨輪,在電池底部磨出一個凹槽,讓線材通過.
利用三秒膠固定線材跟電路板.
找一塊約5MM厚的泡棉(我是用不要的滑鼠墊)裁成適當尺寸填入原本電池的空間.
把貼紙貼回去......完成.
說了這些,為何沒有圖呢?
因為小弟原本沒有打算獻醜的...
是做好後在試機,同事告訴我...
"你應該上01跟大家分享這個東西,也許有網友也需要呢"
這才一語驚醒.....
所以...過程就沒拍照了...
...........................(分隔線)
更新文章,因為幫忙網友製作一份,所以再PO上製作過程照片.

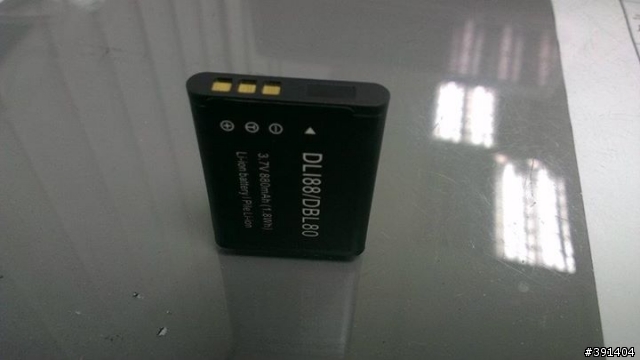

台製電池..

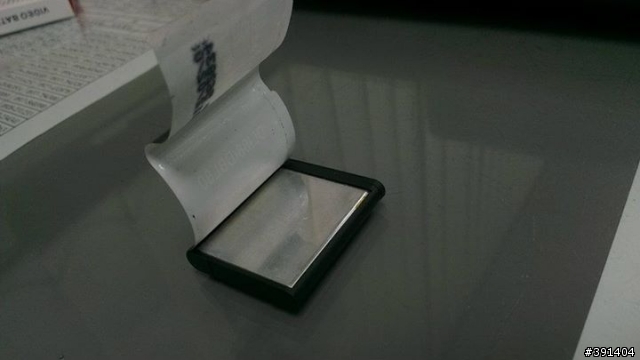

小心拆開貼紙

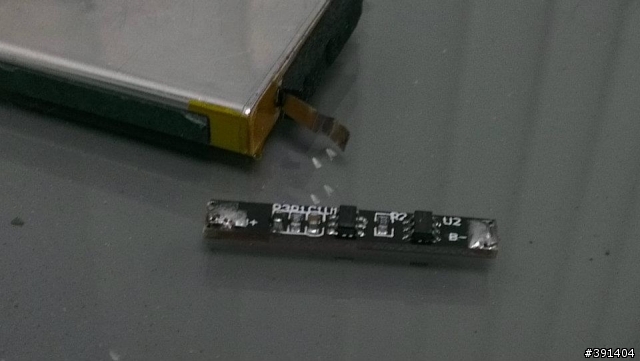

電路板長這樣

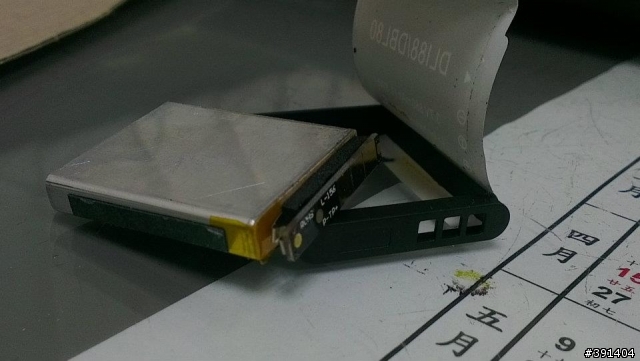

用剪刀分開電池及電路板
導線焊接

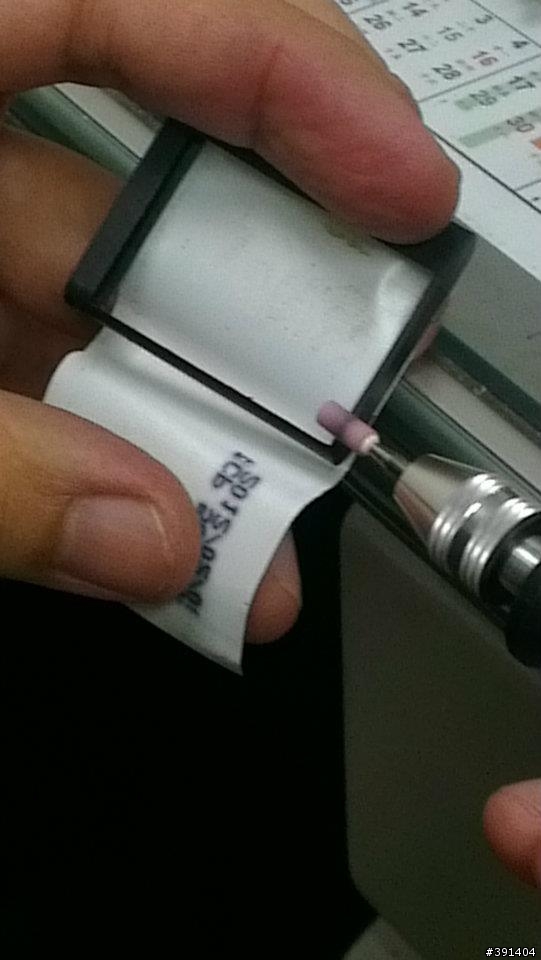

用電動磨輪磨出線槽
CG-10的電池槽,其下有線槽,原本就是設計外接電源使用的...

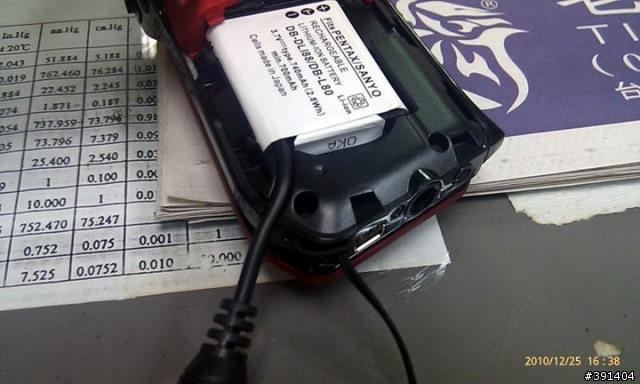

自製電源合體...

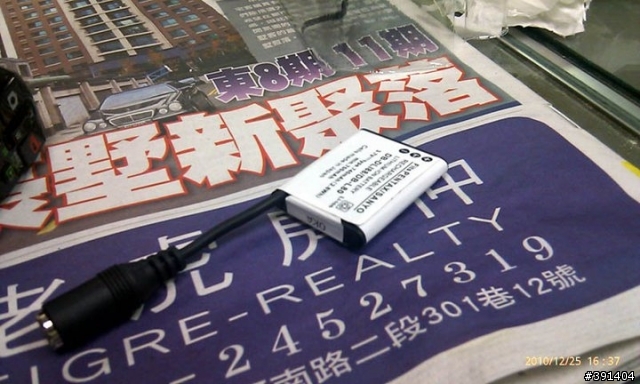

蓋回外殼...

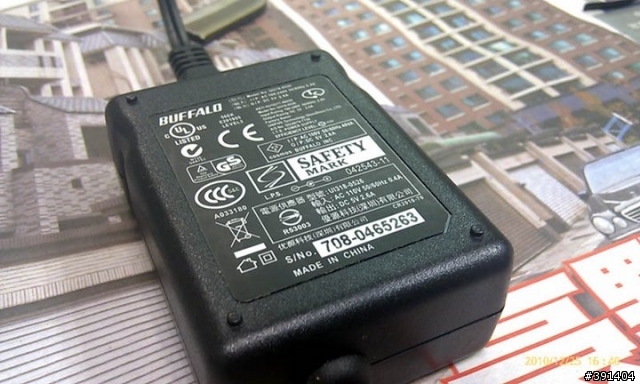

電子式變壓器...
連接合體...

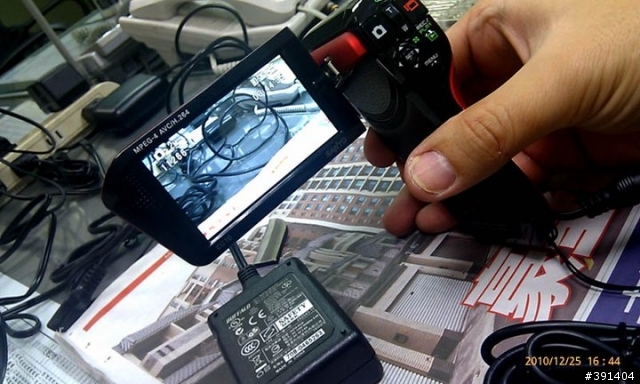

開機測試...
耶!成功
