當時候因為這篇被鎖 , 無法回覆 , 所以另開了一篇 .
自己製作了 usb 充電線
http://www.mobile01.com/topicdetail.php?f=164&t=1324622&p=1#16135580
-------------------------------------------------------------------------------------------
拜讀了這篇大作 DigiLife DDV-V3HD 開箱
(原文已經被站方鎖住無法回應 , 所以另開此帖)
免責說明
請注意 , 由於 DIY 有相當的風險 , 稍有不慎 , 可能會造成機器的毀損 ,
本篇資訊僅提供參考 , 不負任何責任 . 若你決定動手製作 , 請自負風險 .
我也購買了一台 V3HD 當成行車紀錄器 , 也準備當成一般小 dv 來玩玩 .
但 , 由於原廠不提供車充 , 所以在車上就無法長時間記錄使用 , 這樣會很麻煩 ,
所以 , 興起了製作 USB 車充電源線的念頭 .
因為它使用的規格 , 與一般 mini usb 線不同 , 無法直接買市面上現成的線來使用 ,
必須自己動手修改製作才行 .
由該篇前輩的資訊得知許多珍貴訊息 , 讓我等省去很多精神與時間 , 只要把材料準備好 ,
就可以動手了 .
首先 , 到電子材料行買了 mini usb 公頭接頭 (三件一組)
記得要買後面是 5pin 的喔 , 因為標準 mini usb 規範中 , 第四腳是不被使用的 , 所以
幾乎都是四腳 . 而我們必須使用5隻腳的 .
只需要第一 第四 第五腳 , 所以把第二第三隻接腳給折斷 , 增加施工空間 .

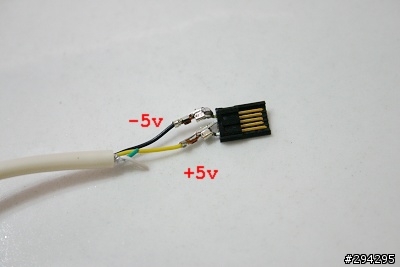

把一般 USB 線給剪斷一邊 , 找出 +5V & -5V 的線
mini usb 的第一第四腳 , 都是 +5V 的 , 所以就接在一起(圖中黃色線)
mini usb 的第五腳則是 -5V , 就接上黑色的線
(PS. 請務必確認接腳沒有短路 , 以及正負端不要接錯)
接腳焊上後 , 先接上 V3HD 試試看 (請注意風險)
哈哈 , 還好 , 沒有燒掉 , 且可以正常開機 . 我的電池是拔除的 , 所以電源來自 USB 供電.
如果使用沒有修改過 , 而是一般市售 mini usb 線的話 , 會出現與電腦連接 , 而無法拍攝的.
使用熱熔膠 , 把接頭封住 . 這樣做有幾個好處 .
1. 固定接頭線材 , 以免插拔的時候 , 容易斷掉
2. 由於接腳的地方很小 , 很容易短路 , 所以這樣也可以避免短路
3. 大大的頭 , 方便插拔
熱熔膠封頭後 , 再度接上 V3HD 試試看 , 果然還是可以正常使用
第一條的線 , 總線長比較長 , 準備放在車上當車充供電 . 另外我又製作了第二條
比較短的線 , 可以放在包包內攜帶 , 隨時可以透過電腦的 USB 來供電充電 .
兩條接頭完工圖比較 . 很明顯的 , 由於製作第二條的時候 , 已經比較有經驗了 , 所以做的
明顯比第一條漂亮些 .
使用第二條 , 依然可以讓 V3HD 正常開機使用 (本機上的電池都是拔除的 , 當然 , 裝上
的時候也可以正常使用跟充電)
這是原廠附的旅充變壓器 .
從這邊我們可以看到 , 他的 mini usb 接腳 , pin #1 和 #4 是 +5v , 而 #5 是 -5v
而一般市售的 mini usb 線 ,
則是 pin #1 為 +5v , #2 #3 則是訊號傳輸 , #4 不使用 , #5 為 -5v
所以當你使用市售 mini usb 線時 , 由於沒提供 pin #4 的 +5v , 所以就被 v3hd 判
別為傳輸用 , 而不能充電了 .
這條線 , 只能拿來充電 , 不能做資料傳輸 . 要傳輸 , 就得換回原來一般的 mini usb 線囉.
在車上的時候 , 只要加裝個點菸器的車充頭 , 就可以插上這條 mini usb 充電線來充電了 !

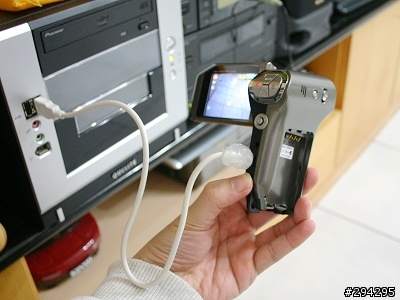

使用電腦 usb 插孔的時候 , 由於一孔只供電 +5v 0.5A , 跟旅充供電 1A 是不同的 , 所以
透過電腦充電的話 , 可能花比較久的時間 .
