空間需求與換機動機

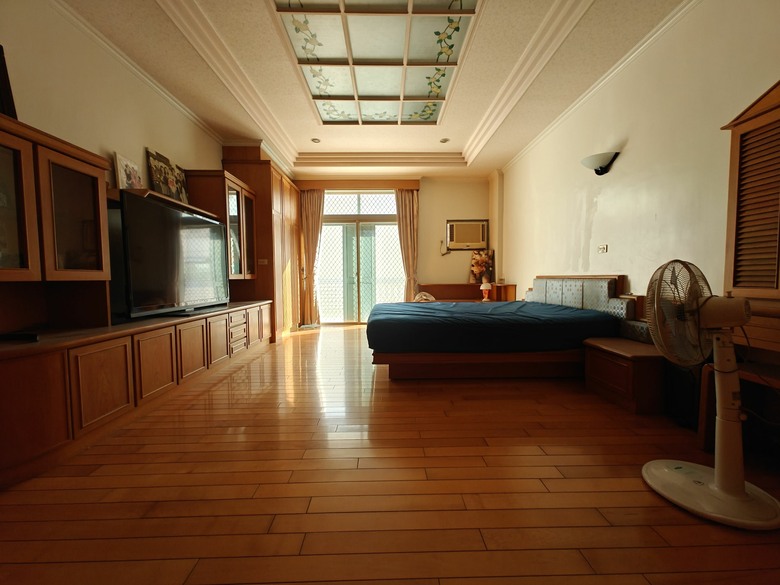

很榮幸這次能獲邀參加 Mobile01 與 三菱電機 主辦的永久體驗活動，當初會報名，主要是看中了 三菱電機靜音大師 GA 旗艦系列 主打的極致靜音與廣域送風功能。安裝的空間是父母的房間，房間尺寸約為 7.2m x 4.15m (約9坪)，扣除掉大型衣櫃實際冷房面積約為 7.9 坪，這次體驗的型號為 MSZ/MUZ-GA50NJ ，剛好對應 7-9 坪的空間需求。

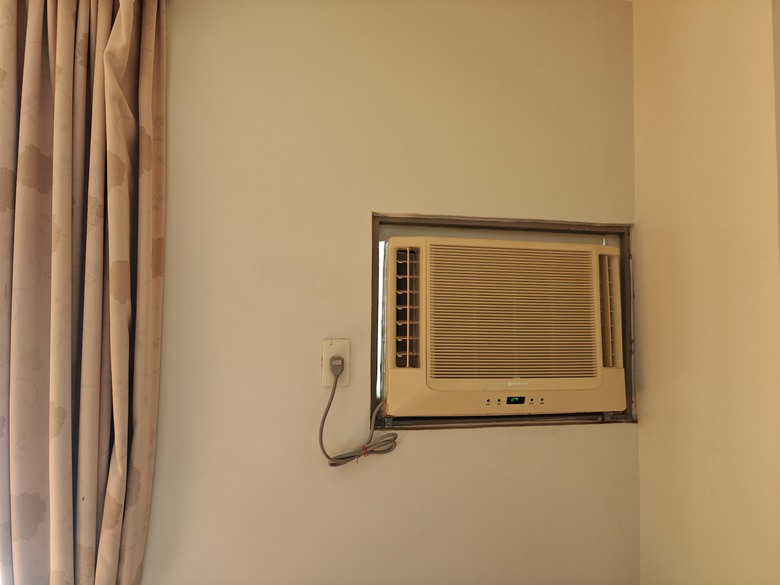

原本使用的舊窗型冷氣位置偏牆面一側，導致送風角度受限，靠牆側送風口等同固定角度無法調整，冷風往往只能直吹床頭造成不適，但房間的另一頭卻依然悶熱，冷房極度不均。
加上舊機壓縮機啟動瞬間的巨大共振聲，常讓睡眠品質不佳的母親被嚇醒，而不開冷氣時又會被熱醒，讓家人陷入兩難。
安裝實錄室內機篇

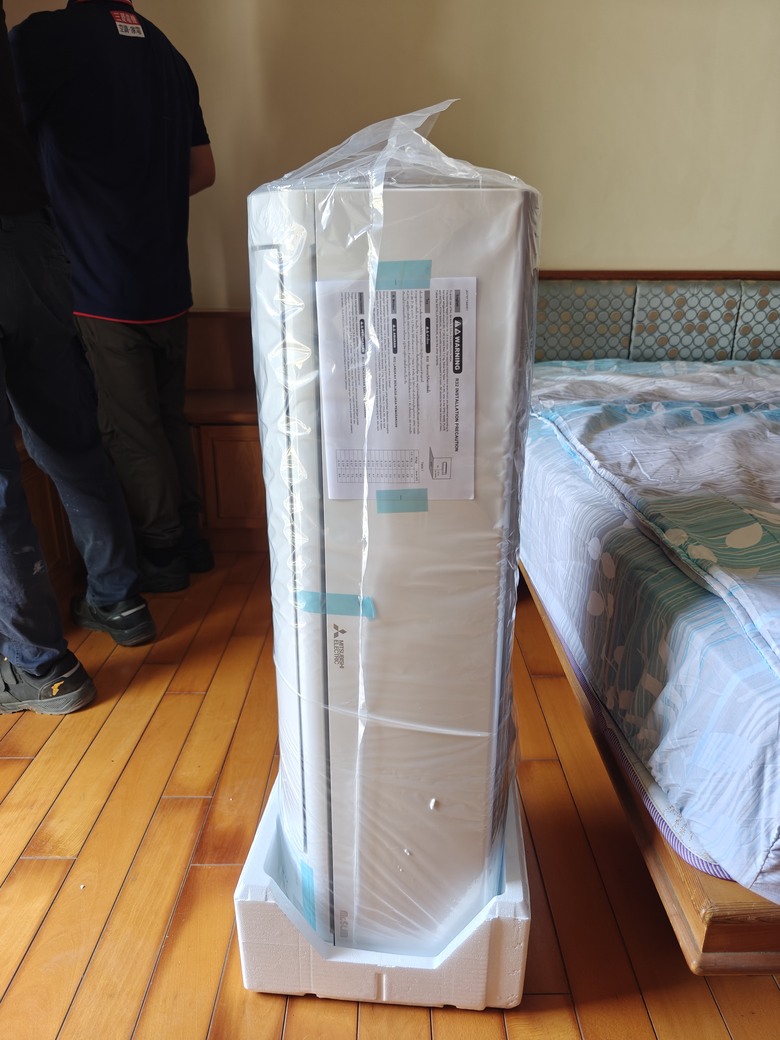

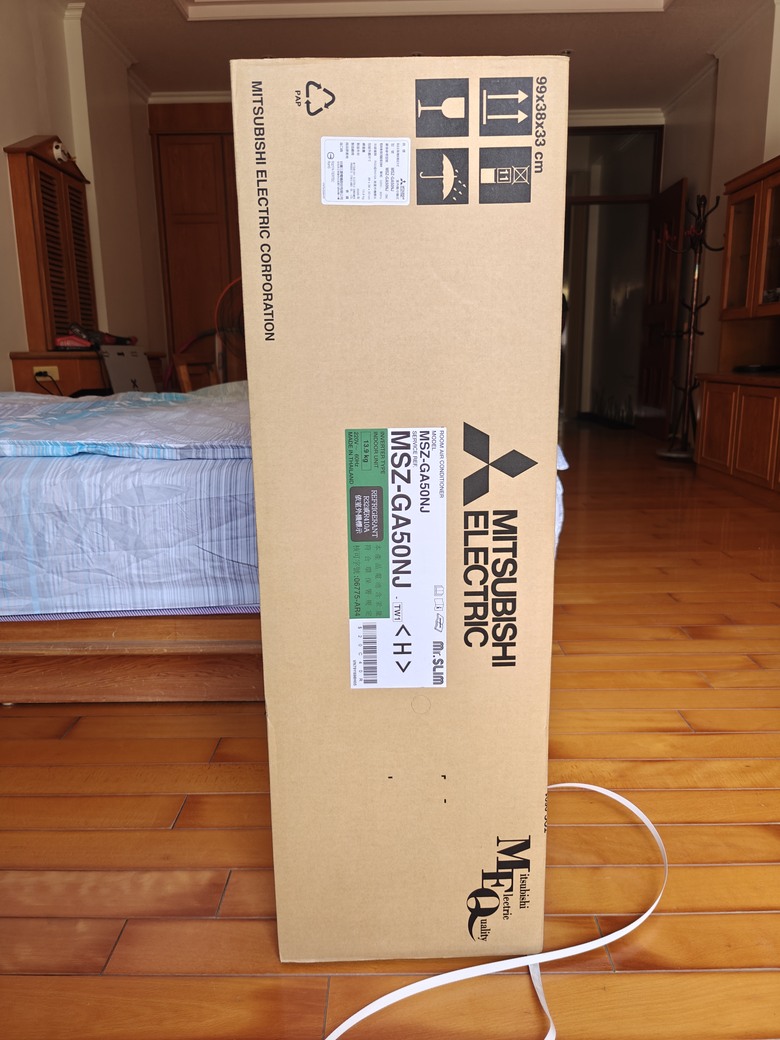

時間來到約定的時間，來了三位師傅，很快速的把所需工具和主角 MSZ/MUZ-GA50NJ 搬至安裝房間。- 室內機 MSZ-GA50NJ(一)
- 室內機 MSZ-GA50NJ(二)
前次來場勘的師傅詢問我上次討論完後，有沒有想要安裝的位置，確認完安裝位置後他先請另外2位師傅拆除窗型舊機。

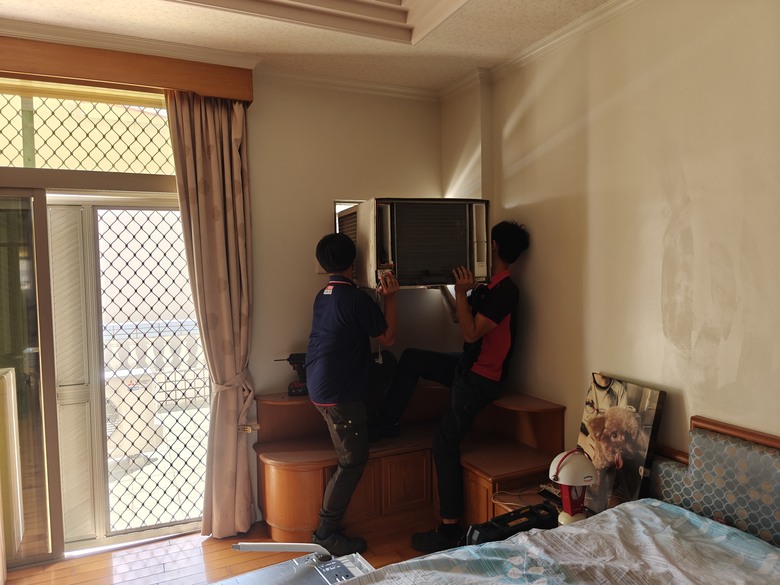

- 窗型舊機拆除

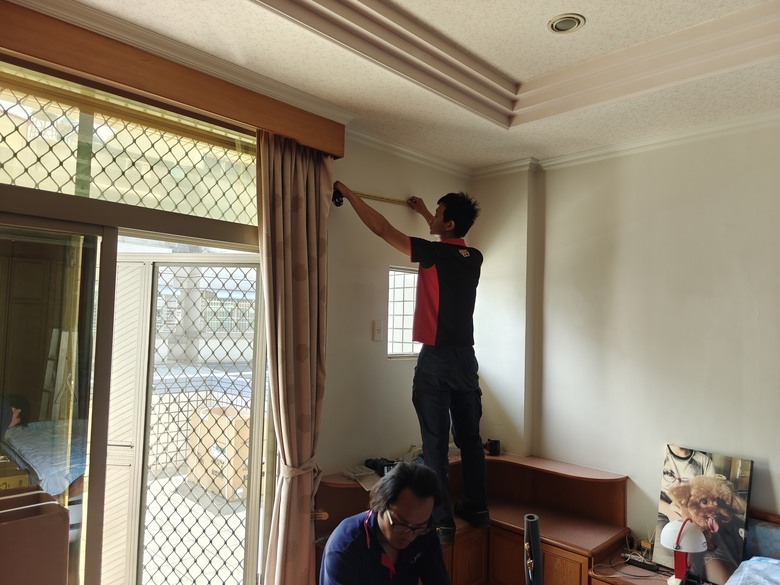

- 室內機位置測量

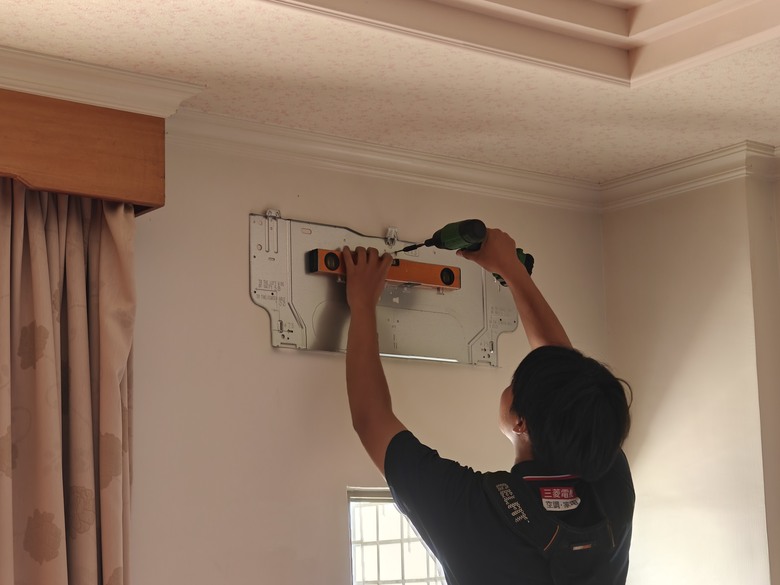

- 室內機置中安裝
接著我們開始討論管線走向，原本我希望能呈現簡潔的垂直下拉，由室內機右邊下方到窗口直出，但師傅看一下表示這距離有點尷尬，不過仍然會嘗試看看，經過師傅現場計算管線長度，才知道原來室內機內部管路的前後兩端，有一段是不能彎折的，如果堅持要從右側垂直下拉，剛好會卡在窗戶轉彎的出孔處，除非將室內機刻意掛低，師傅表示冷氣掛太低視覺壓迫、比例難看，也會影響長條型房間的高位送風效率。
三位師傅開始分頭動工。

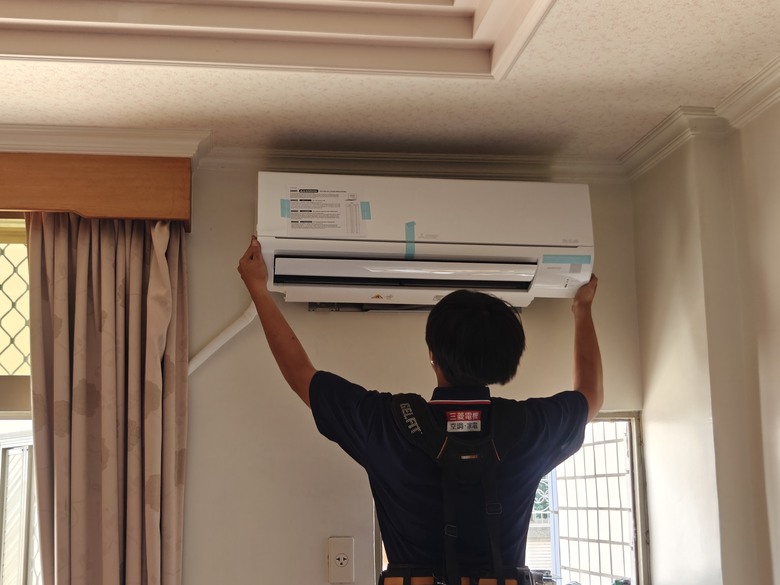

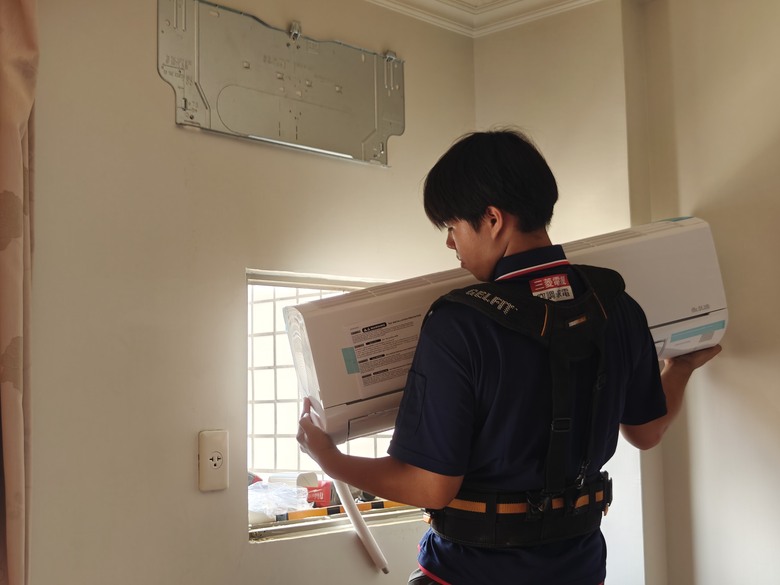

- 室內機上架(一)
- 室內機上架(二)

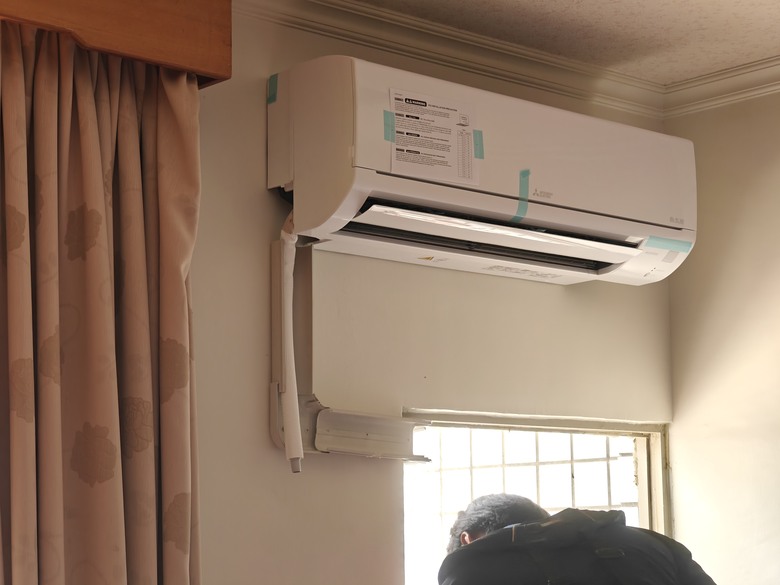

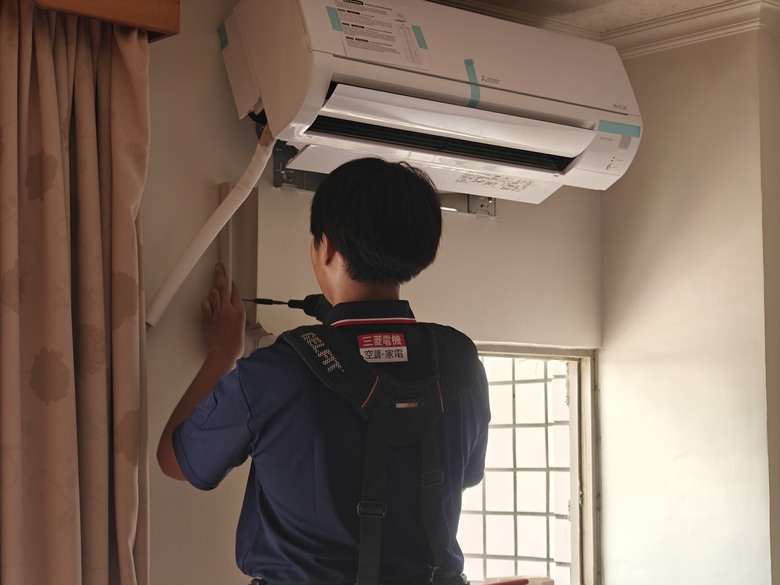

室內機上架後，沒想到師傅開始進行管槽的安裝，我本來以為會是裸裝

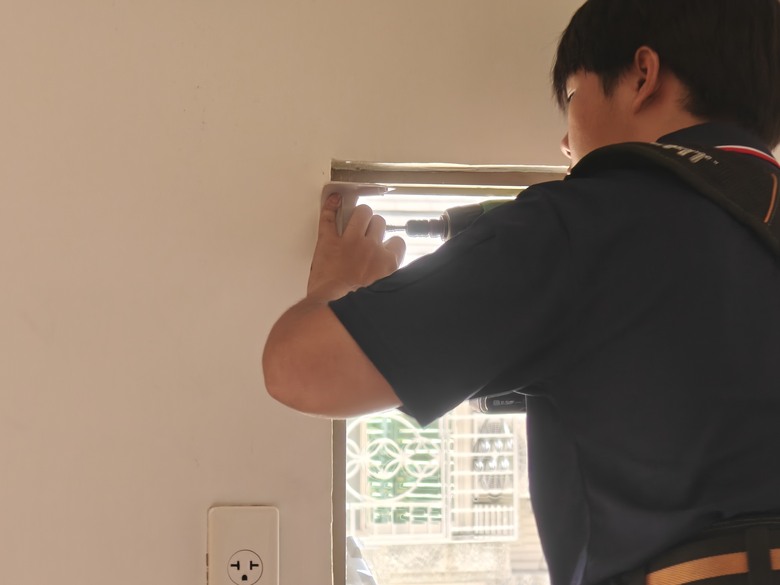

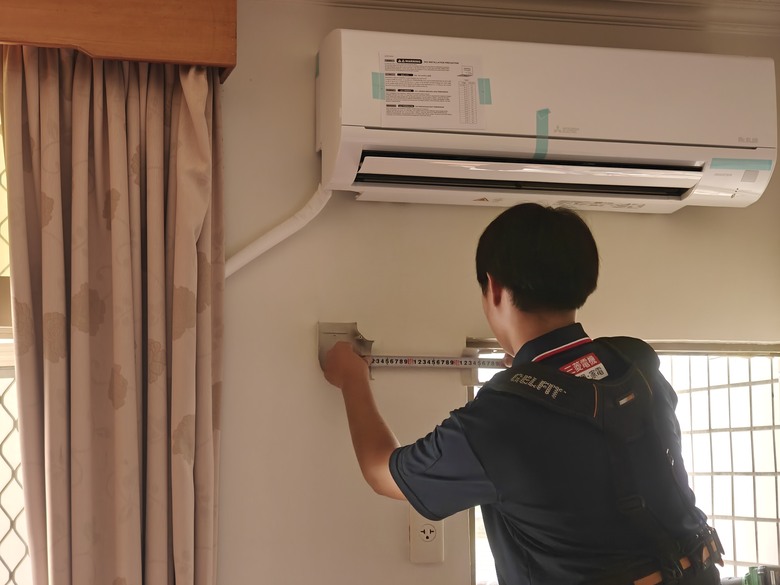

。- 管槽定位(一)
- 管槽定位(二)
- 管槽定位(三)
- 管槽定位完成

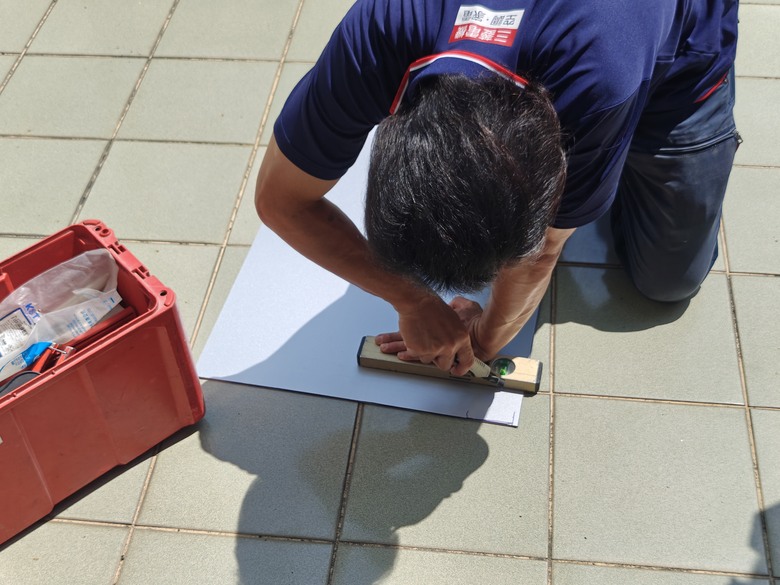

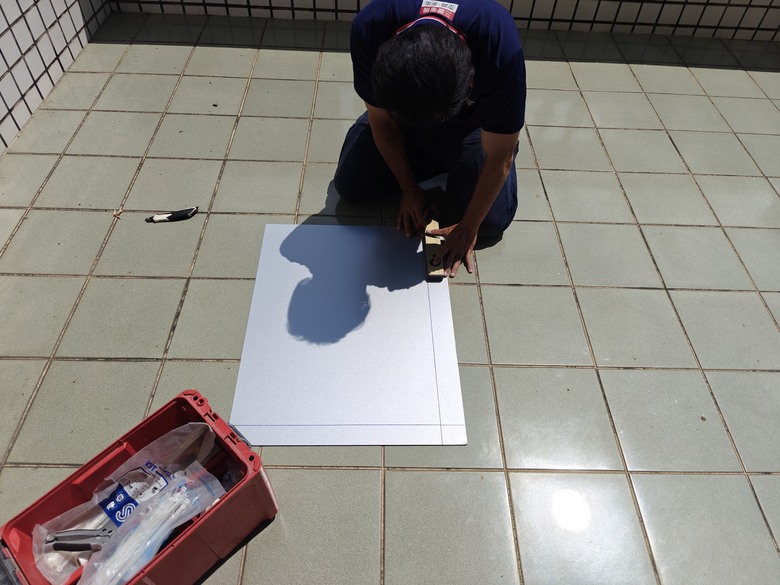

另一位師傅也同步丈量要封窗的塑鋁板，還要配合管槽走位。
- 裁切
- 核對
- 開孔
- 完工

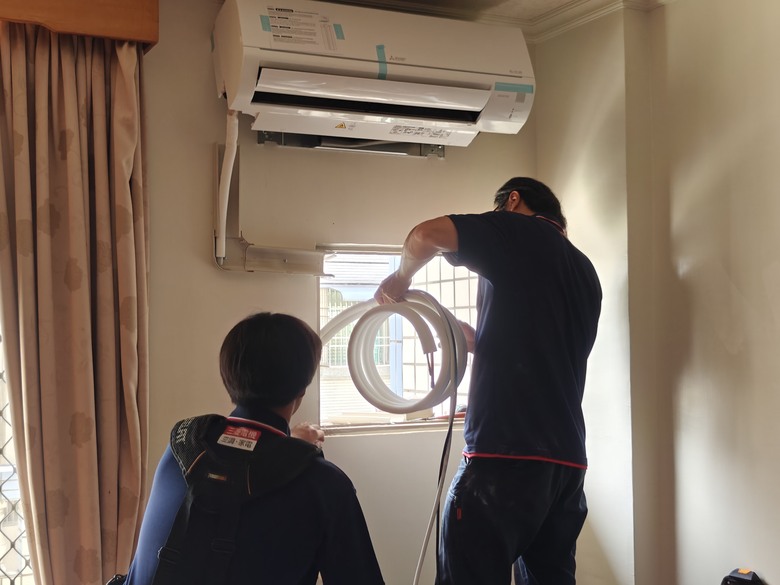

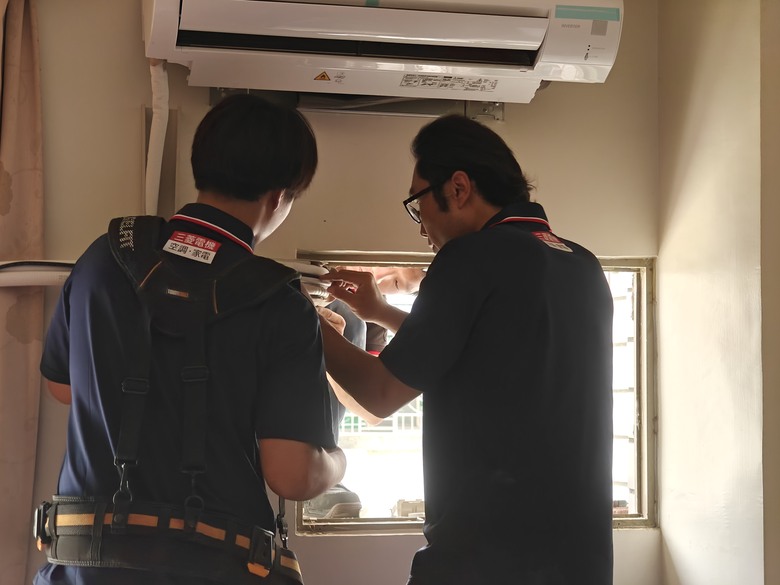

管槽安裝完成後，師傅開始進行最重要的銅管及訊號控制線與電源線的佈線工程，師傅將這些管線整齊束合，準備由室內機端向外穿過窗口，師傅一邊拉線、一邊微調銅管角度，非常專業。
- 開始佈線
- 細部微調

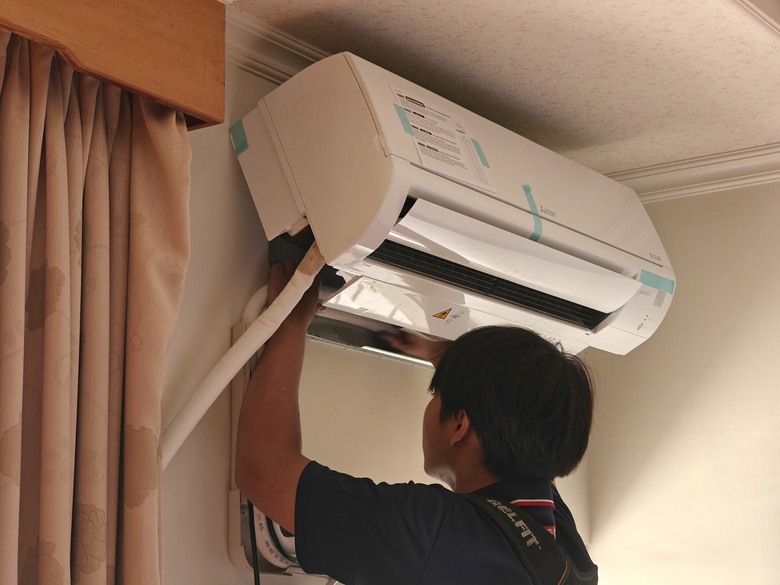

- 入室內機

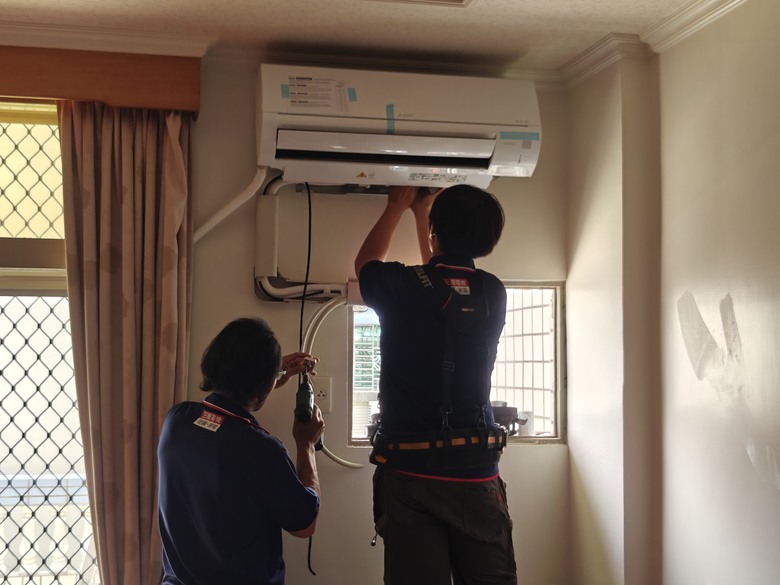

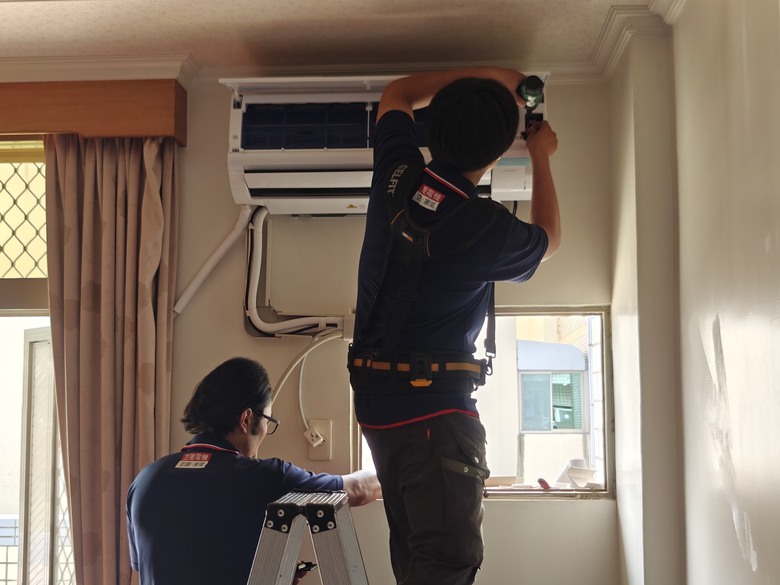

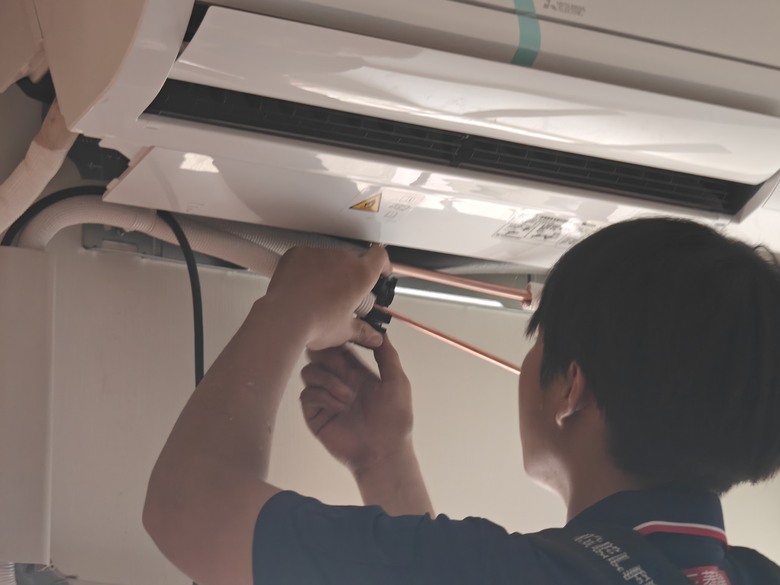

開始進行銅管與室內機的連接。

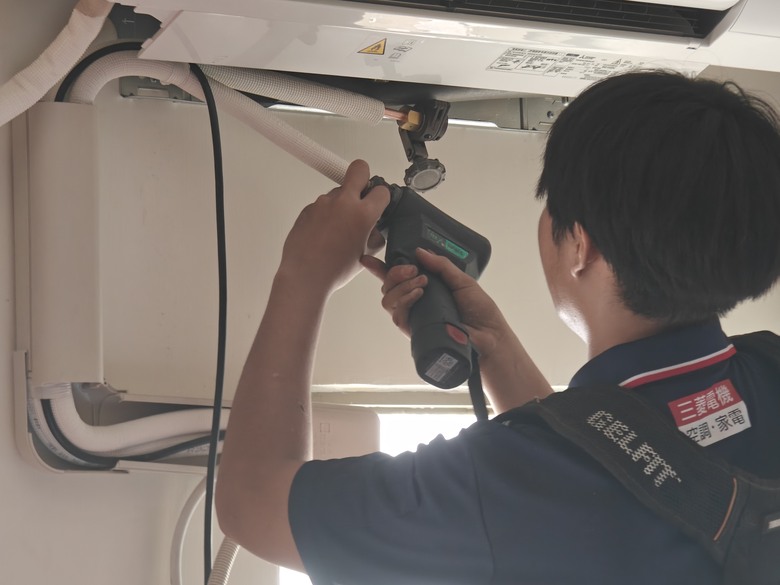

- 室內機銅管連接(一)
- 室內機銅管連接(二)

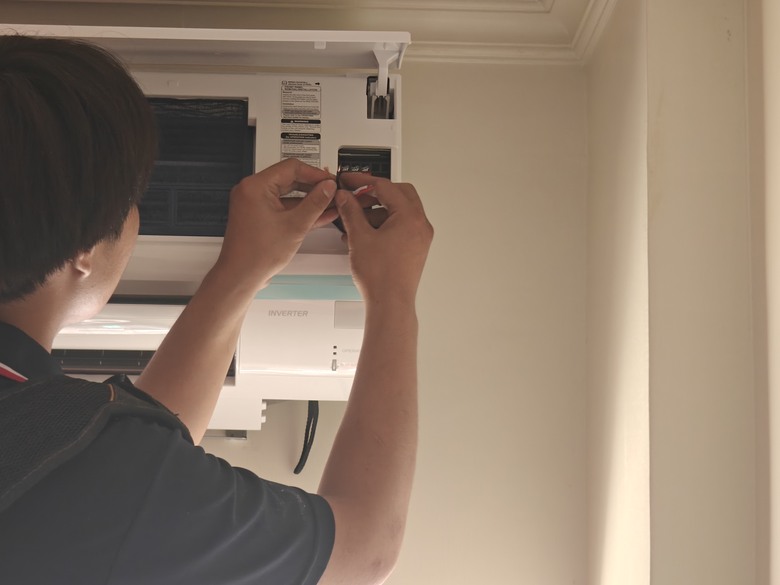

一邊處理室內機端子接線。
- 室內機端子接線(一)
- 室內機端子接線(二)

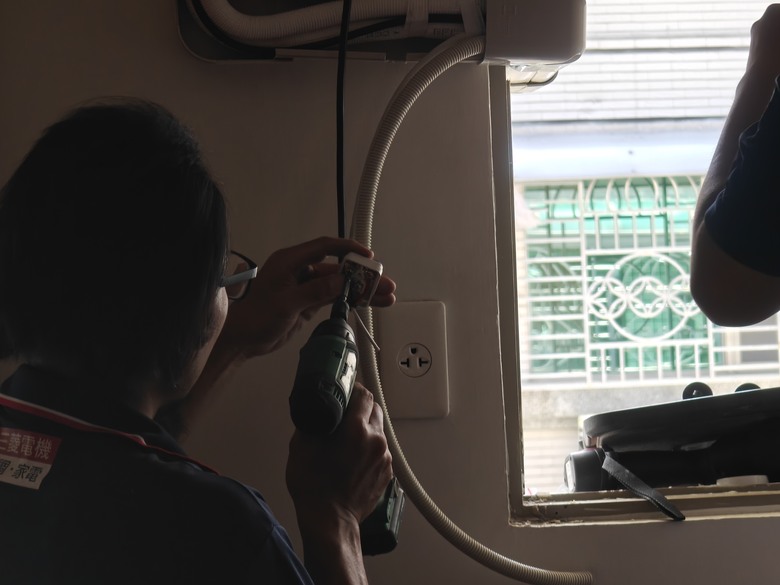

一邊配置 220V 電源插座。
- 220V 電源插座(一)
- 220V 電源插座(二)
再來是排水管連接。
- 排水管連接(一)
- 排水管連接(二)

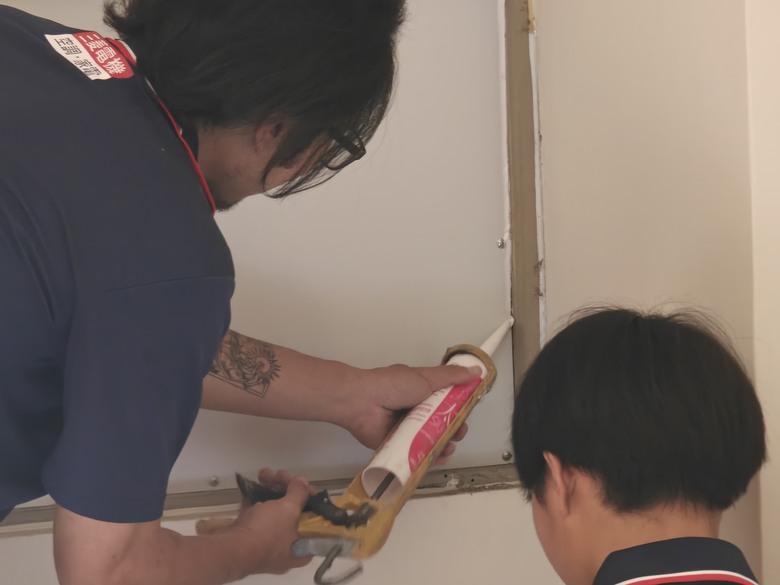

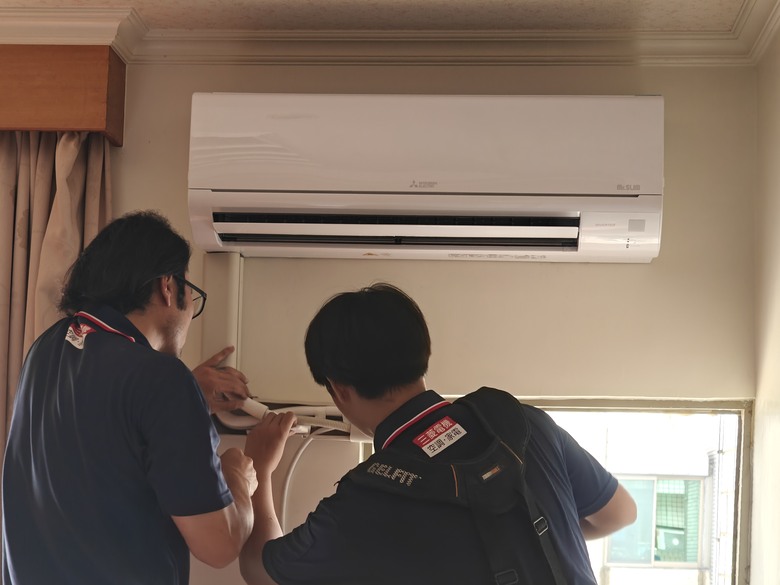

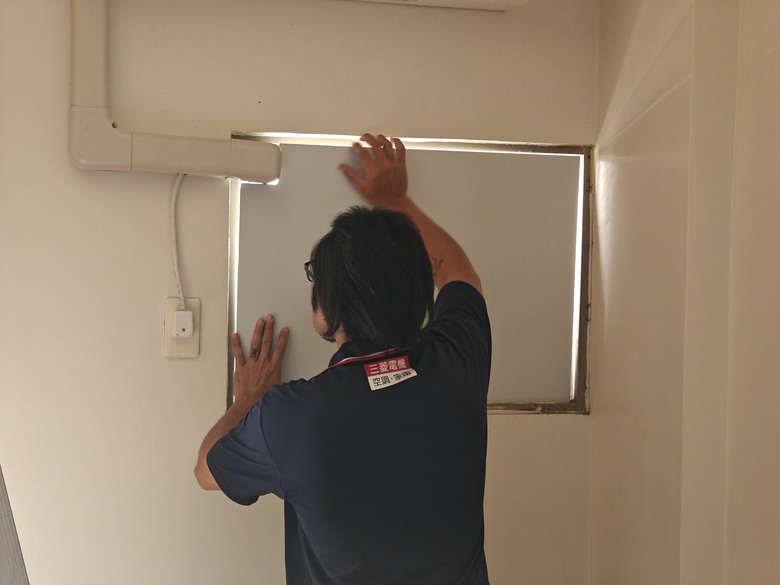

進入收尾階段的封板處理。
- 封板處理(一)
- 封板處理(二)

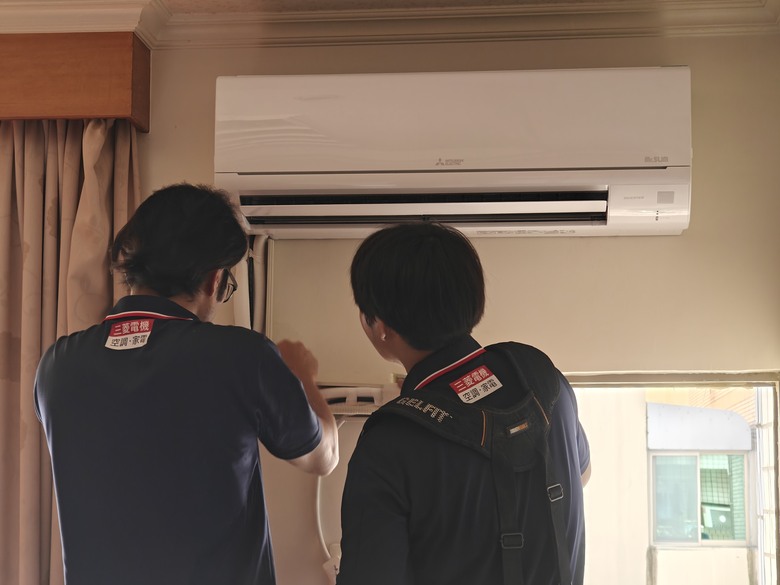

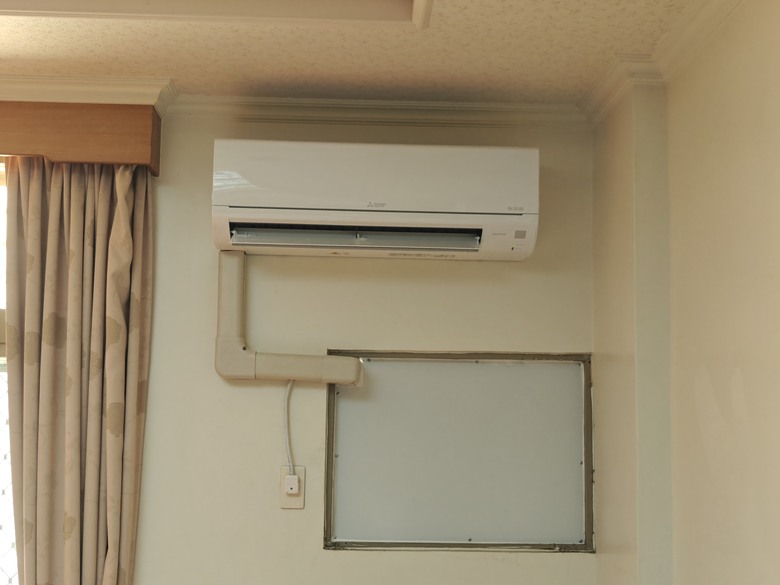

室內機完成安裝。

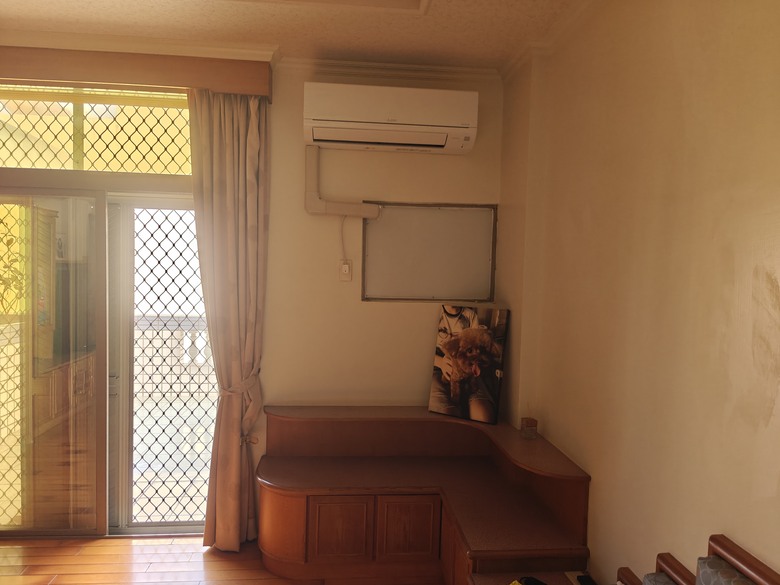

- 完成安裝(一)
- 完成安裝(二)
安裝實錄室外機篇

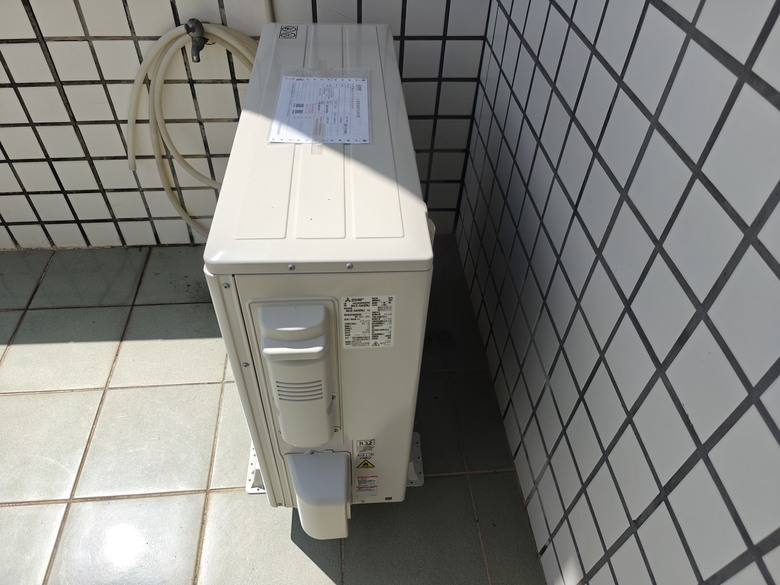

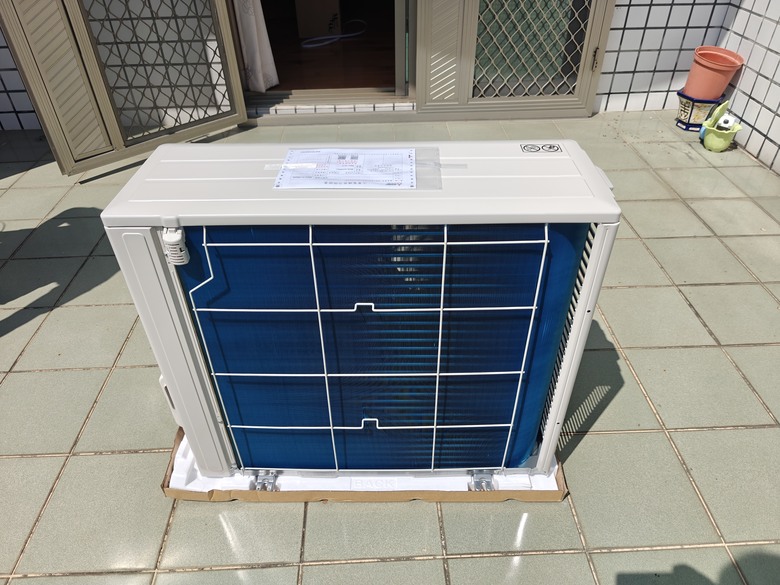

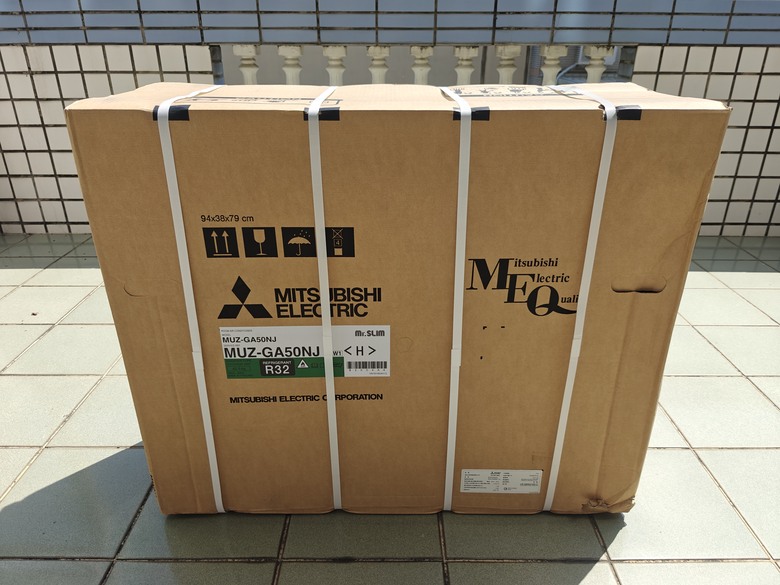

- 室外機 MUZ-GA50NJ(一)
- 室外機 MUZ-GA50NJ(二)

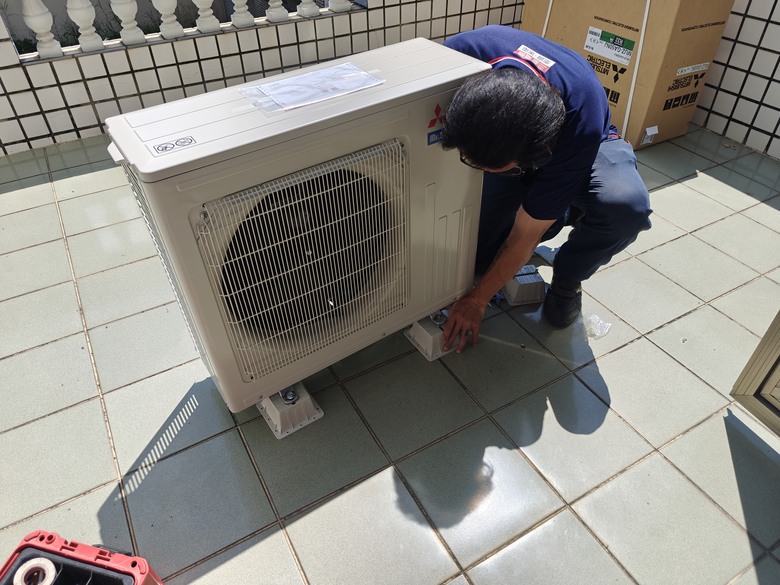

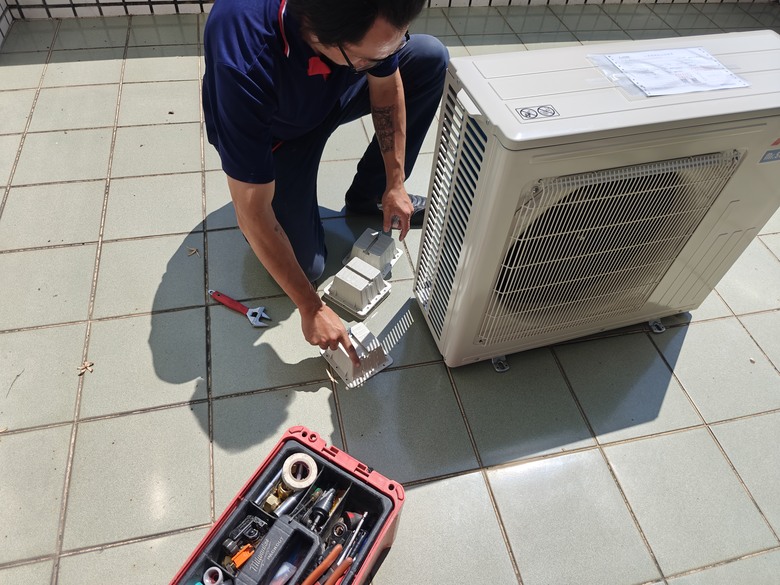

陽台夠大，室外機採落地安裝，使用塑鋼架腳墊高。
- 塑鋼落地架(一)
- 塑鋼落地架(二)

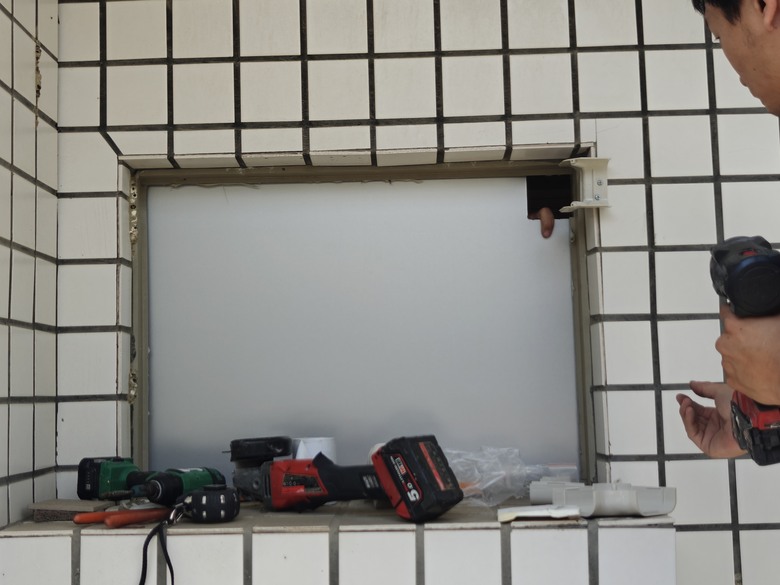

師傅建議室外機位置安排在原本窗型的窗台下，往陽台前方吹出，因為前方牆面離非常遠，不需要改橫向安裝，且與室內機管路出來的位置很近，確保有最好運轉的效率。
- 室外機安裝位置(一)
- 室外機安裝位置(二)

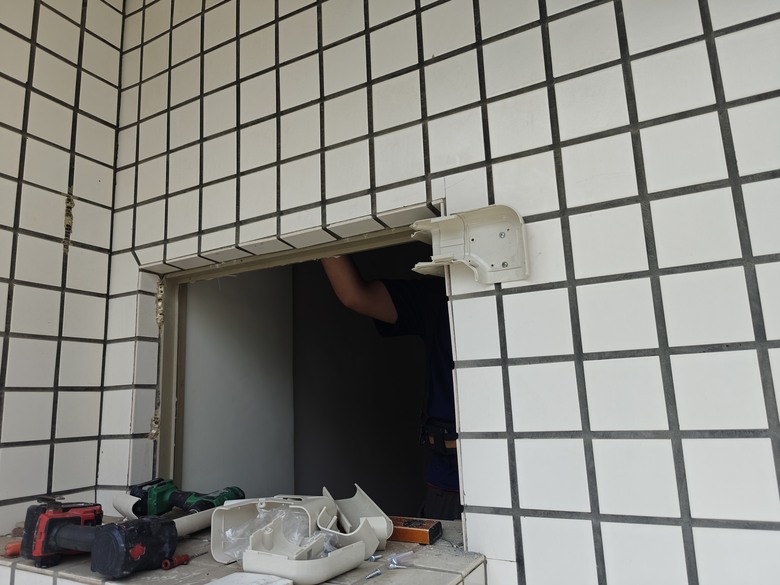

室外機落地架安裝完畢後，外部的管槽安裝也隨之進行。

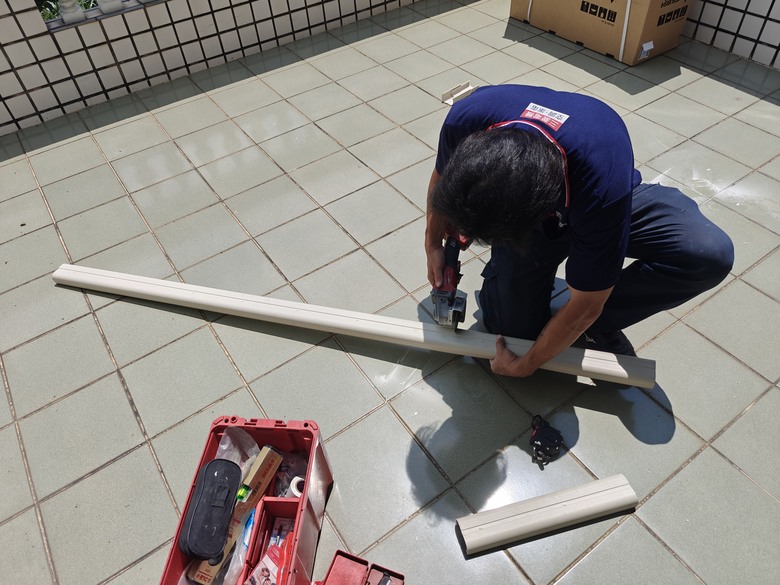

- 管槽切割
- 內外轉折處

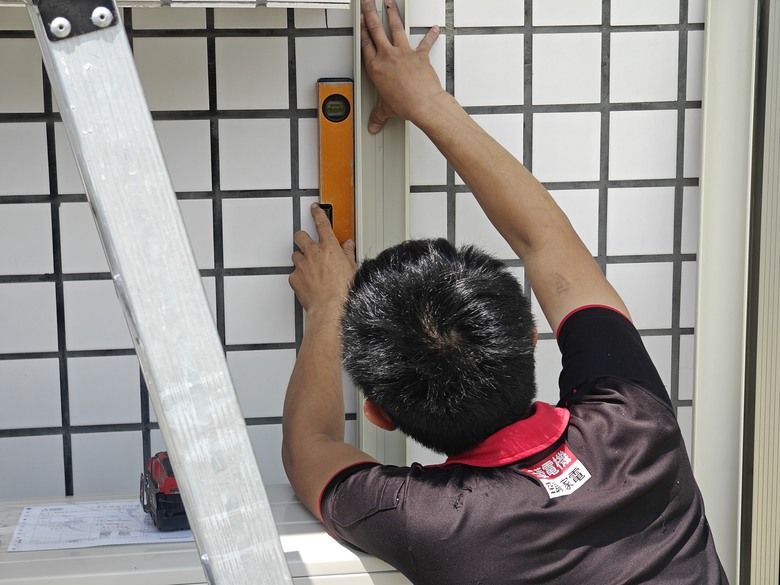

- 水平校正

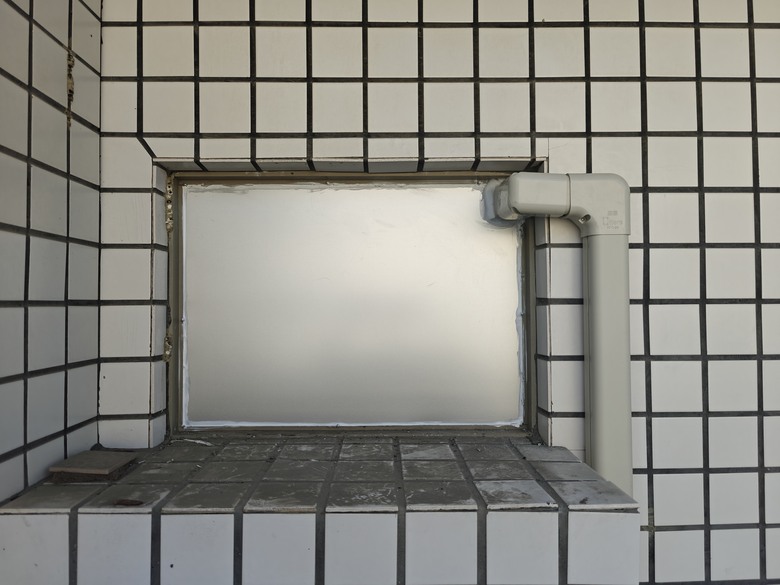

- 完工

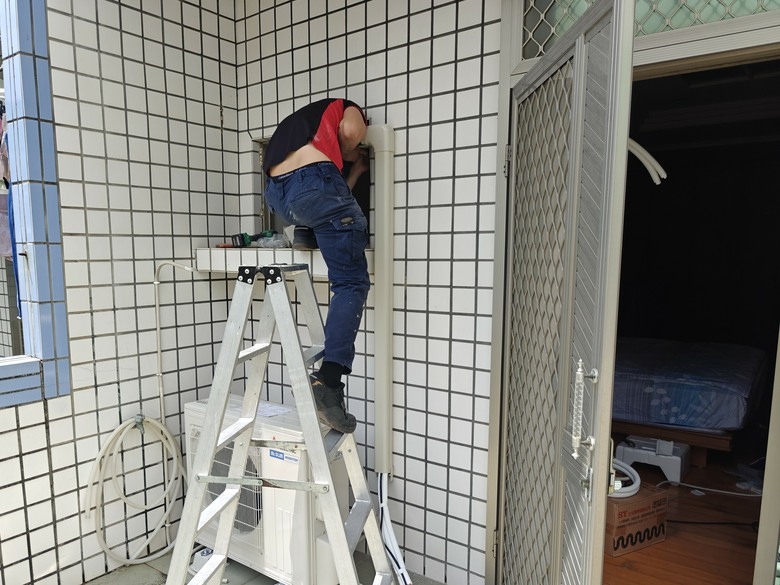

外部佈線與內部佈線同步進行。

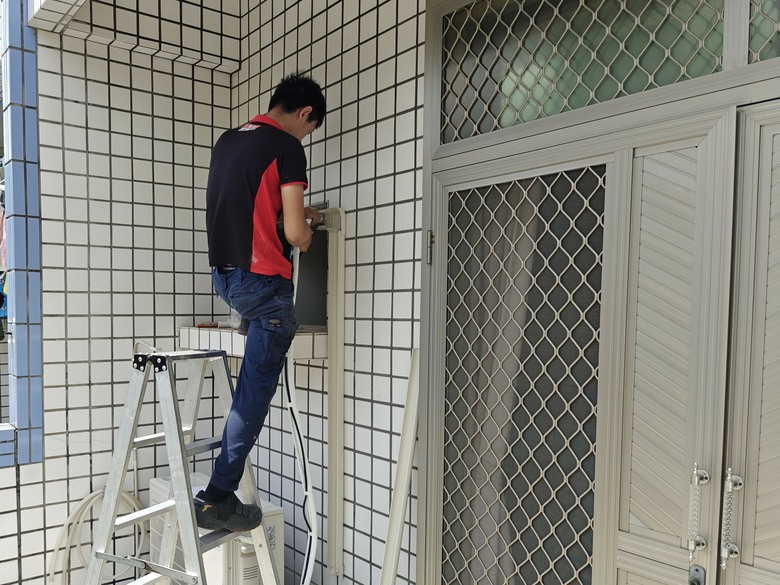

- 外部佈線(一)
- 外部佈線(二)

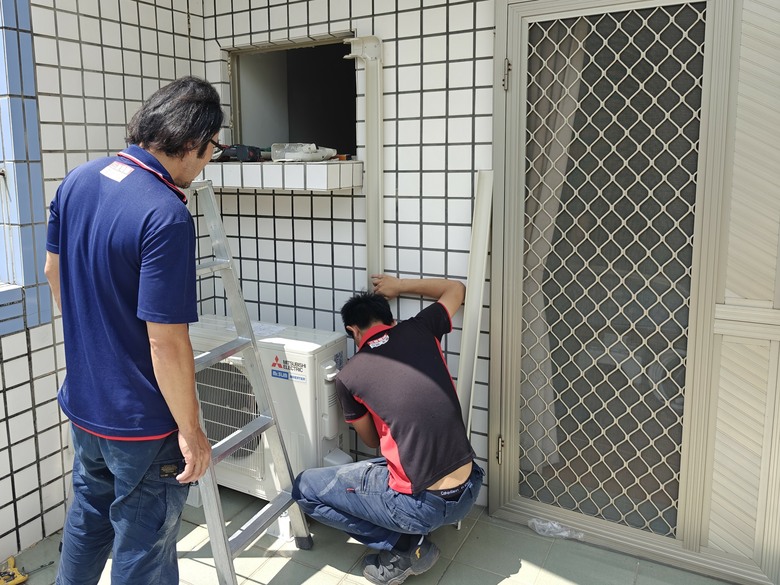

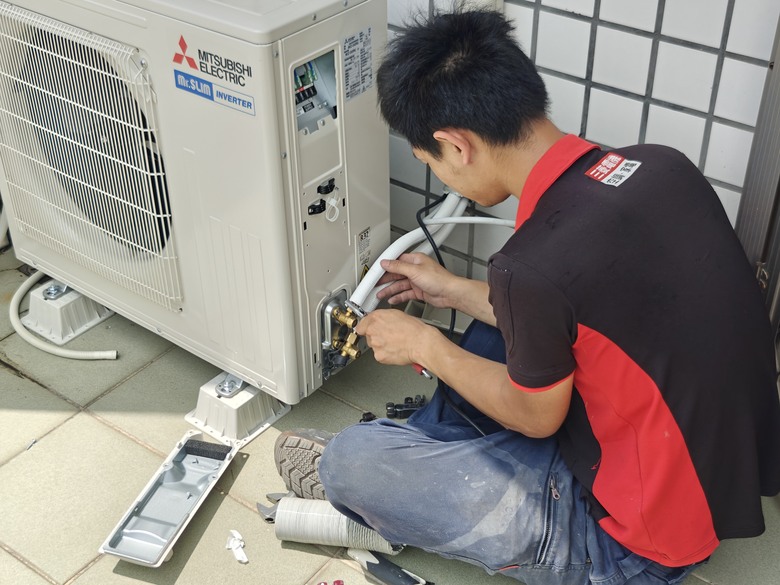

佈線完成後，開始進行銅管與室外機的連接。

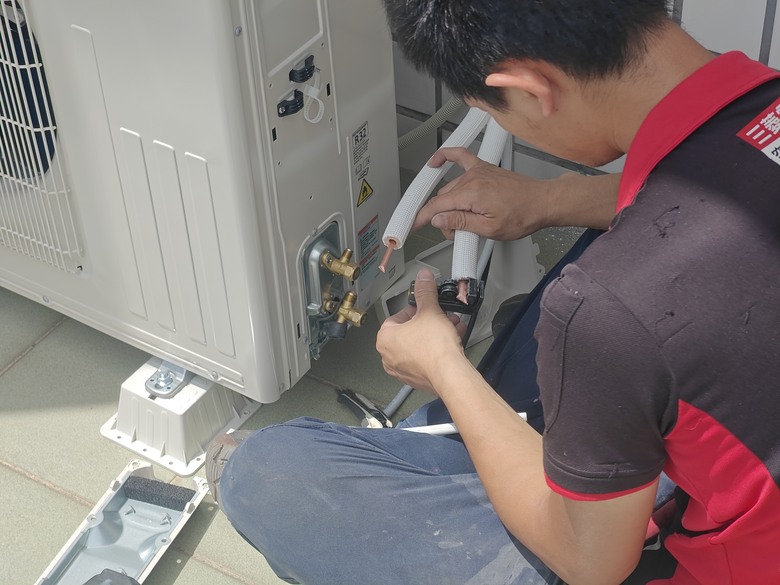

- 室外機銅管連接(一)
- 室外機銅管連接(二)

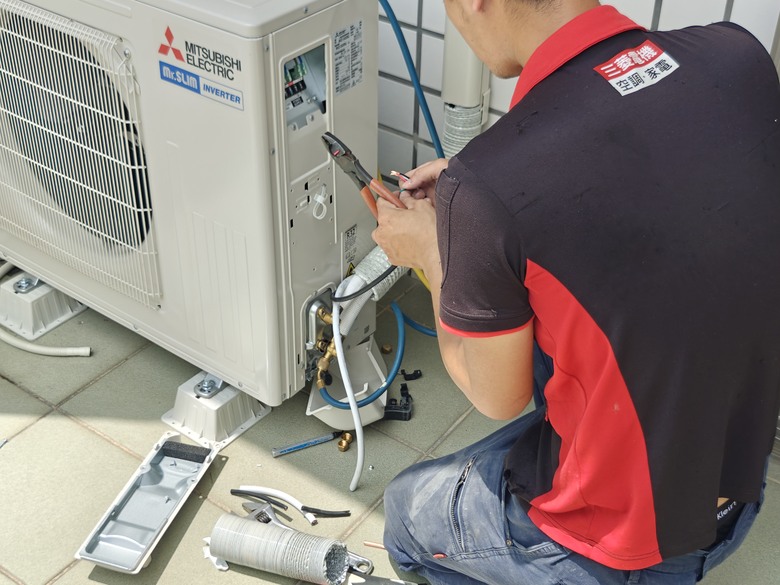

再來抽真空與訊號控制線和電源線的連接，師傅在尾端沒有線槽的地方套上套管，我第一次看到這個東西，完工後非常好看，非常感謝師傅的用心。
- 抽真空&接線
- 完工，非常好看

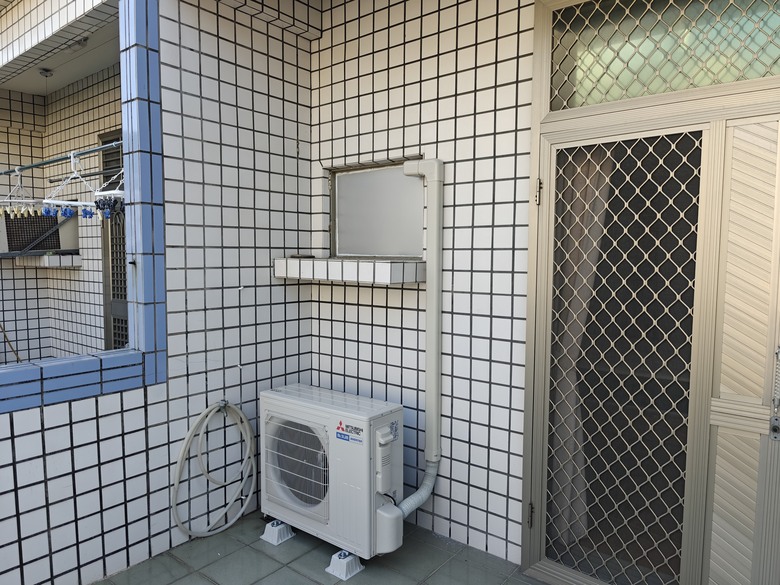

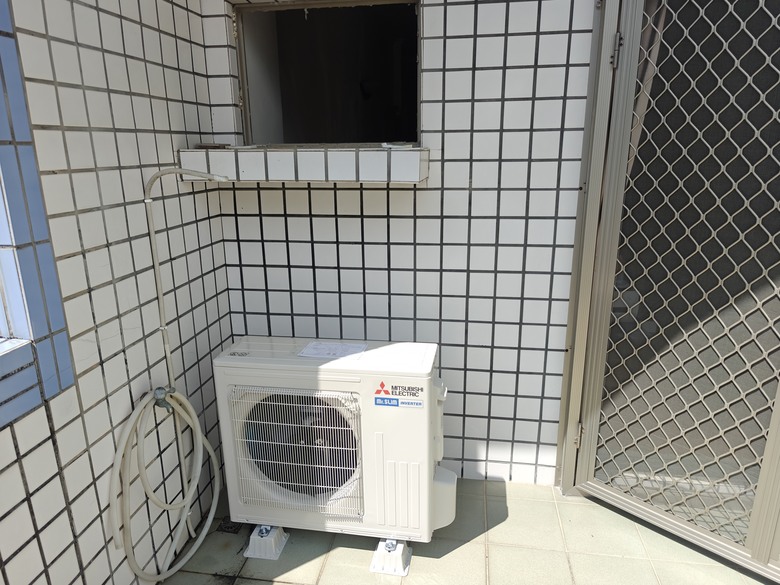

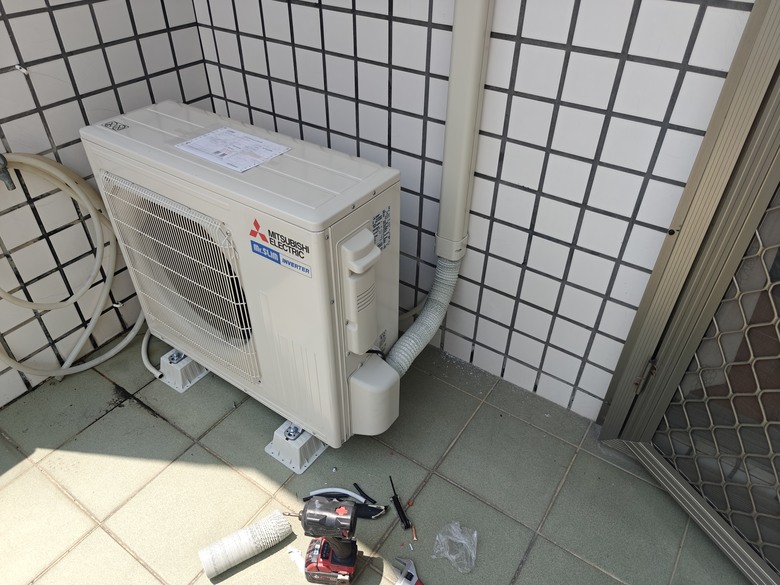

室外機安裝完成。
- 安裝完成(一)
- 安裝完成(二)
總結
謝謝 Mobile01 與 三菱電機 提供的永久體驗活動，是一個很棒的母親節大禮。我家的安裝環境相對簡單，沒有複雜的裝潢包覆，室內外機距離非常靠近，正因如此，師傅的施工細膩度是能感受到的，不會因為安裝環境簡單就工法簡單，很多用心的地方只能體感無法使用照片表達，能給這個工班師傅安裝冷氣真的是滿幸運的。
最後不論是管槽材料、落地架還是舊窗型冷氣拆除，現場沒有收取任何額外費用，非常感謝主辦單位，安裝體驗佳。
接下來就看 MSZ/MUZ-GA50NJ 在夏日高溫下的表現了，下一回使用心得篇。
