除濕機冷凝器與蒸發器

henry999

henry999
個人積分：13251分
文章編號：90144008

13251分

樓主

2024-08-13 8:47

有沒有人可解說冷凝器與蒸發器作用及溫度範圍,壓縮機先往那個進入,那個出再回壓縮機,
這2張同是左邊進氣....配置剛好相反.那一個是冷的? 我家是濾網後手摸是冰的,
或者有圖名稱寫錯，以顏色來看冷凝器應是冰的

除濕機冷凝器與蒸發器

2024-08-13 8:47 發佈

文章關鍵字冷凝器蒸發器除濕機蒸發器作用溫度範圍壓縮機左邊我家手摸顏色

graduate2003

graduate2003
個人積分：17490分
文章編號：90144440

17490分

2樓

2024-08-13 9:45

henry999 wrote:
有沒有人可解說冷凝...(恕刪)

第二張圖冷凝器與蒸發器的順序是顛倒的。

在第一張途中上方冷凝器與蒸發器的中間還有一支降壓、降溫用的毛細管，壓縮機出來的冷媒會先進入冷凝器散熱降溫(冷媒由氣態放熱冷凝為液態)→經由毛細管束縮降溫、降壓為液態+氣態的飽和狀態→進入蒸發器吸熱(冷媒由液態+氣態的飽和狀態完全蒸發氣化成低溫氣態)→回到壓縮機作工壓縮成高溫、高壓冷媒→持續下一個循環。

室內空氣是先進入蒸發器降溫、除濕→流進冷凝器吸熱升溫，所以蒸發氣是冰冷的。

henry999 樓主

[拇指向上]

2024-08-13 9:55

henry999 樓主

如第一張是正確的的話，蒸發器是冰的嗎，第2張好像是飛利浦的圖

2024-08-13 9:57

hd10105

hd10105
個人積分：3193分
文章編號：90144471

3193分

3樓

2024-08-13 9:50

第一張圖沒有寫錯
冷媒吸熱後蒸發，進入冷凝器散熱冷卻凝結
有錯的是第二張

henry999 樓主

[拇指向上]

2024-08-13 10:08

henry999

henry999
個人積分：13251分
文章編號：90144579

13251分

樓主

2024-08-13 10:05

我拆機清潔時有摸進風那測-左邊是冰的，右邊是熱的

以名稱來說冷凝器，會讓我誤解，冰的？熱的？

graduate2003

graduate2003
個人積分：17490分
文章編號：90144950

17490分

5樓

2024-08-13 10:58

henry999 wrote:
以名稱來說冷凝器，會讓我誤解，冰的？熱的？

冷凝器或蒸發氣是指冷媒發生相態改變的位置來定義的，
冷凝器：冷媒在此由氣態放熱冷凝為液態
蒸發器：冷媒在此由液態+氣態的飽和狀態吸熱完全蒸發成氣態

henry999

henry999
個人積分：13251分
文章編號：90145454

13251分

樓主

2024-08-13 12:13

graduate2003 wrote:
冷凝器或蒸發氣是指冷...(恕刪)

Google維基的說法是
冷凝器是一個可以將氣態物質凝結成液態的設備，是常見的熱交換器，一般會利用冷卻的方式使物質凝結。凝結過程中物質放出潛熱及部份顯熱，使冷凝器的冷媒溫度降低。

蒸發器與冷凝器剛好相反，讓液態變成氣態的裝置。
-------
Google的文章，我再瞭解一下它在說什麼

冷氣蒸發器介紹：
吸收冷凍空間之熱量，以得到製冷之目的。由冷凝器流出之高壓常溫液態冷媒，經過冷
媒控制器(膨脹閥或毛細管)降壓後進入蒸發器蒸發，冷媒蒸發時需要吸收蒸發潛熱後汽化，降低蒸發器周圍溫度後，被壓縮機所吸收、壓縮，循環再使用，得到製冷的效果。

三、鰭片式蒸發器
鰭片式蒸發器之冷卻管路大部份使用銅管彎製銲接而成，而在冷卻管路上再套入鋁質或
銅質等金屬鰭片，鰭片屬二次熱傳表面，鰭片大小與間距和盤管的使用目的有關，一般
皆利用油壓脹管銲方式使鰭片與銅管緊密接觸，使空氣與蒸發器接觸面積加大，增加蒸
發器之吸熱面積，以增加冷卻效率，鰭片式蒸發器的能力受結霜影響較其他形式嚴重，
如果使用於低溫必須定期除霜。
鰭片的優點主要與蒸發器內外表面積比 R 以及相對熱傳係數有關。當內壁表面熱傳係數大過外壁表面熱傳係數，整個蒸發器的能力受限於外壁表面熱傳係數，此時鰭片可以增加外表面積來增加外壁表面熱傳率，使其接近內壁表面熱傳率，提升整個蒸發器能力。液體的熱傳效果比氣體佳，因此在大部分氣冷式蒸發器均使用鰭片式，但蒸發器使用在液體冷卻時，內外均為液體，熱傳差不多，因此沒必要使用鰭片。如下圖所示，無霜電冰箱、窗型冷氣機、分離式冷氣機、除濕機一般採用鰭片式蒸發器。

graduate2003

graduate2003
個人積分：17490分
文章編號：90146509

17490分

7樓

2024-08-13 15:06

henry999 wrote:
Google維基的說...(恕刪)

henry999 樓主

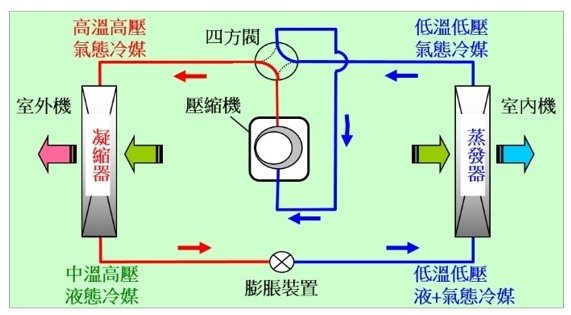

[拇指向上]..這是分離式冷氣運作圖

2024-08-13 15:18
