[分享] AC立扇改DC馬達

更：樓下有轉速實測環節...(真的沒比較沒傷害呢)

再更：關於旋鈕範圍太窄的部分…

最近看到某YouTuber將自己的舊電扇改造成直流馬達，又加上自己住處的立扇軸已經咬住兩次了(也可能是潤滑上錯的原因就是)讓我萌生了想要試試看的念頭

花500塊錢左右+自己手工的成就感好像蠻值的...？

材料準備(某皮購買)：

DC馬達套組(原價380元) + 扇葉(原價100元) + 蓋子(銅牙)(原價45元)

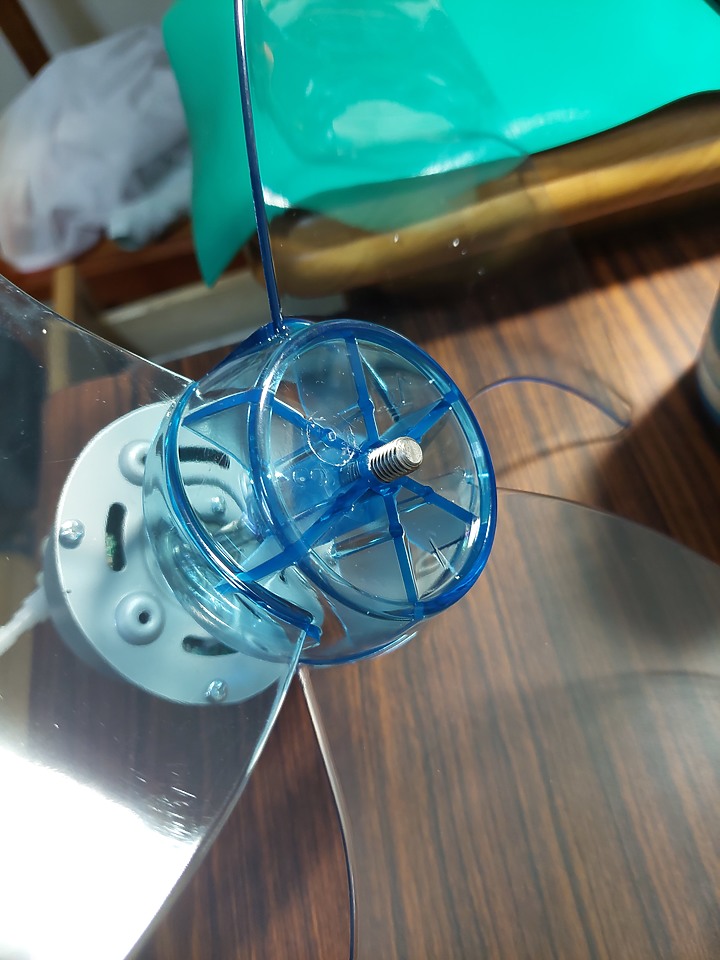

扇葉賣家是註記給比較早期國際牌電扇的，想說尺寸好像很接近，抱持著合不了就自己打磨的心態，結果意外的非常搭

難不成...之後會很好改(沒

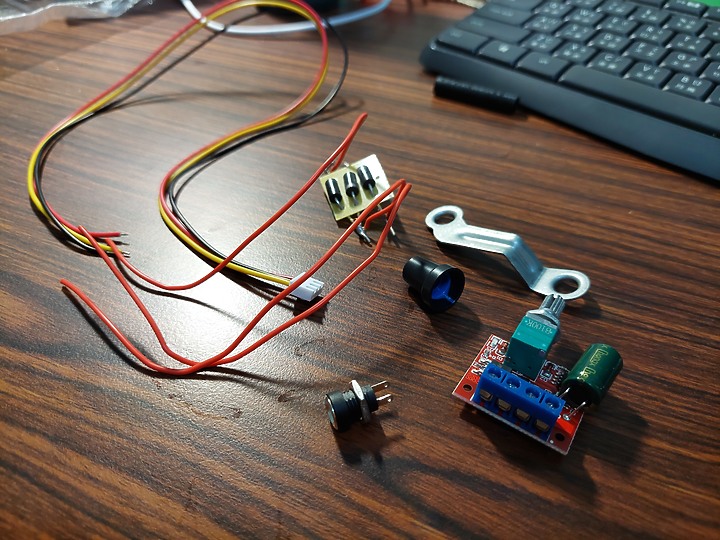

DC馬達賣家亦附帶整套升級零件(DC電源端子、調速板(多段變速可以用)、二極板(沿用三段開關的時候用)、馬達的接頭跟線材、短連桿(DC馬達擺頭旋轉的桿子在比較前面))



改造時間~~

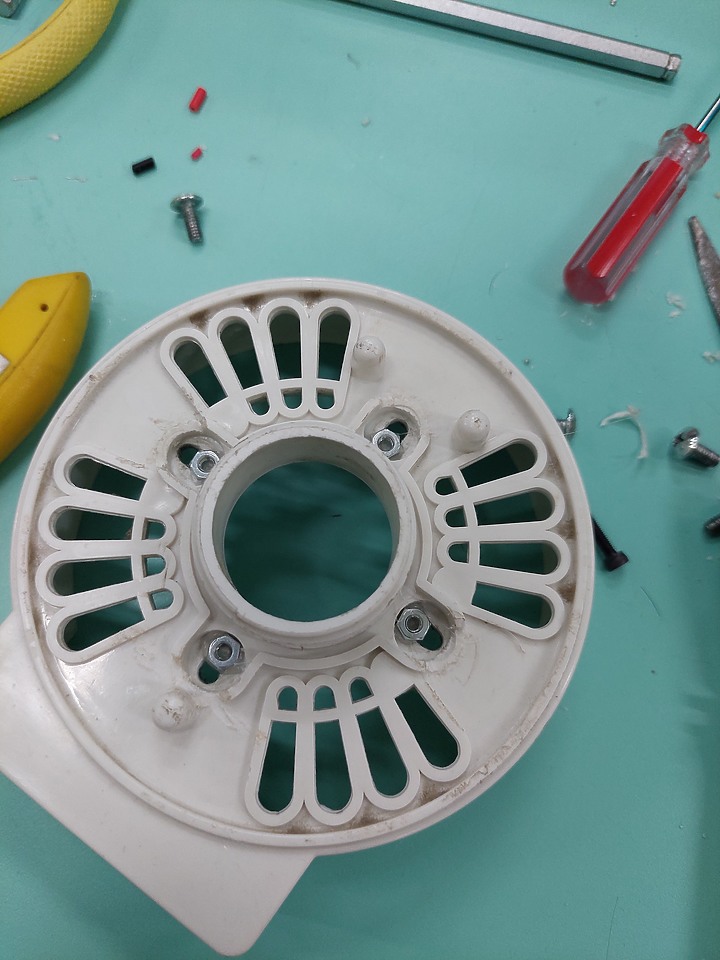

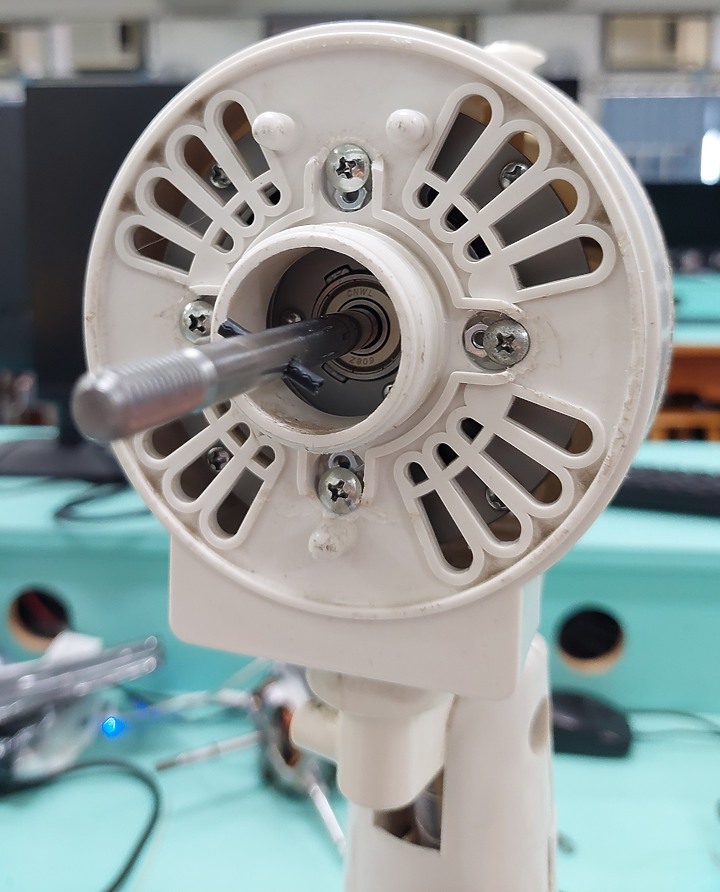

1. 馬達跟鐵網固定的塑料件
很幸運，只是孔位沒有對齊而已(?
先將背面定位舊馬達的塑膠突出剪掉，螺絲孔使用圓銼刀向外銼開之後，發現有塑膠件擋住螺絲，只好索性將旁邊凸出來的塑膠用尖嘴鉗跟斜口鉗慢慢修掉，再拿小銼刀修整...最後使用螺帽支撐螺絲後完工(然後就花了快三個小時了...)

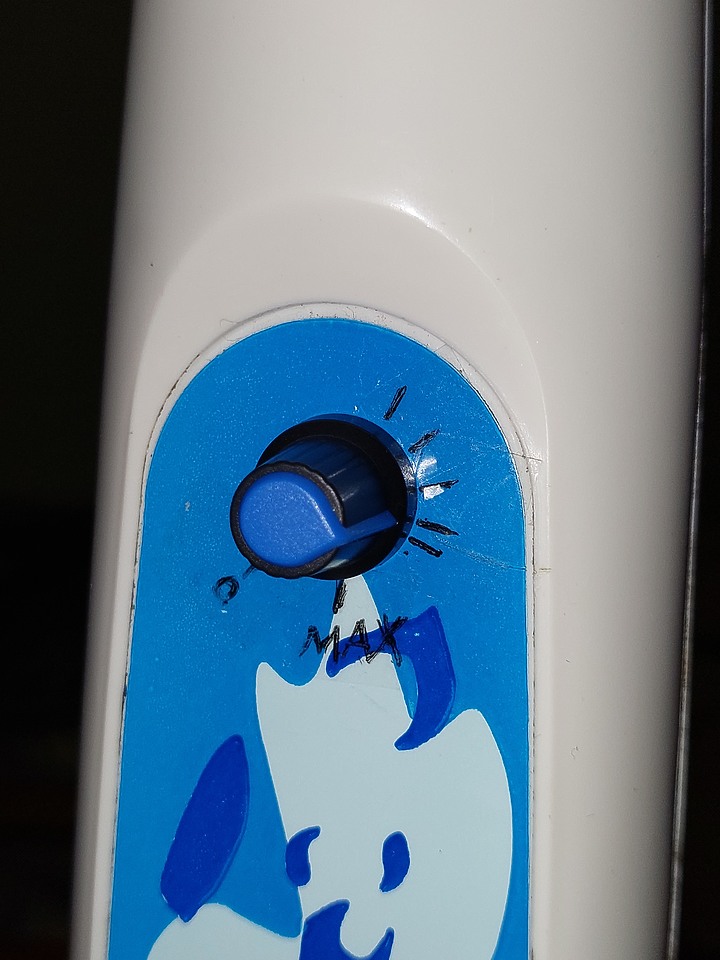

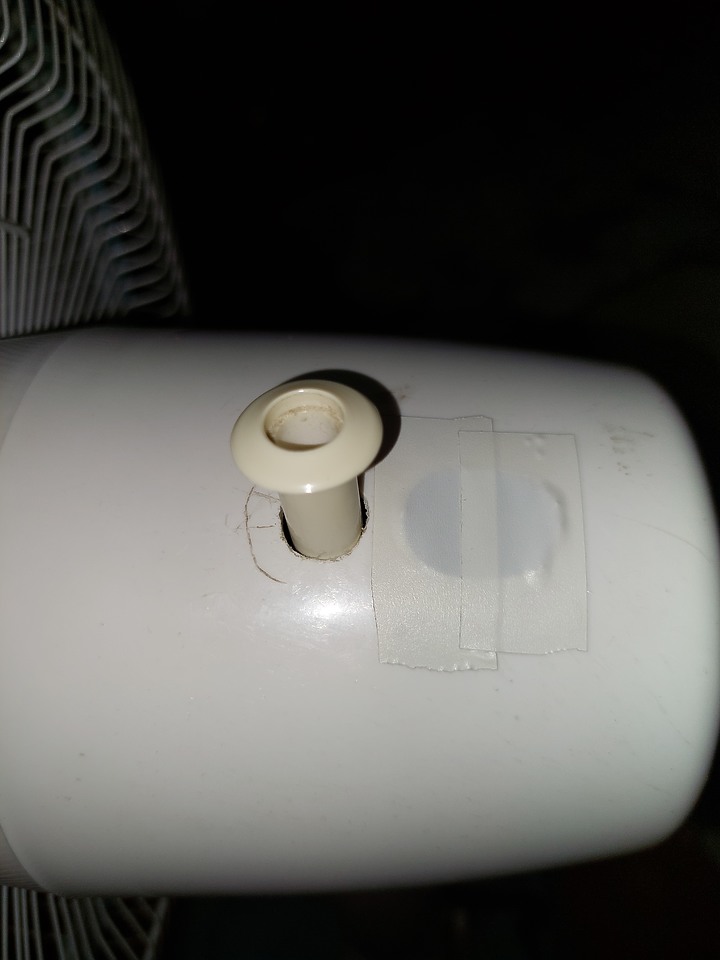

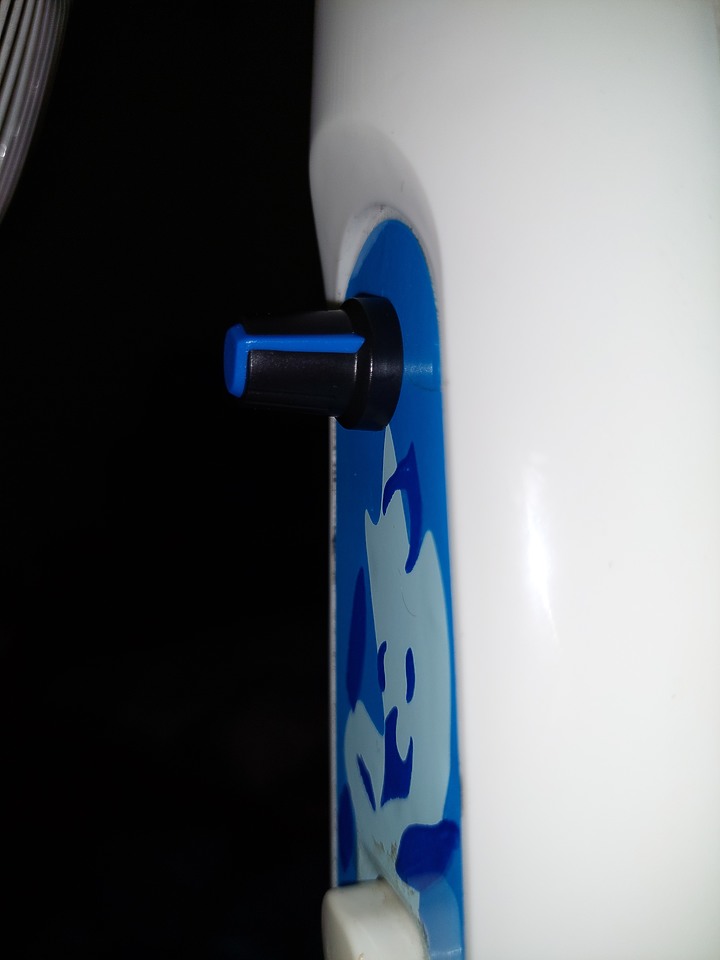

2. 旋鈕跟頂部擺頭拉桿的開孔
同樣工具有限，先拿自攻螺絲跟木螺釘鑽出小洞後，再用銼刀慢慢擴大...咻...三個小時又過了
而且由於馬達變小顆，後面的遮醜蓋也得拿一隻更長的螺絲固定，也塞了一隻超長的螺絲在後面

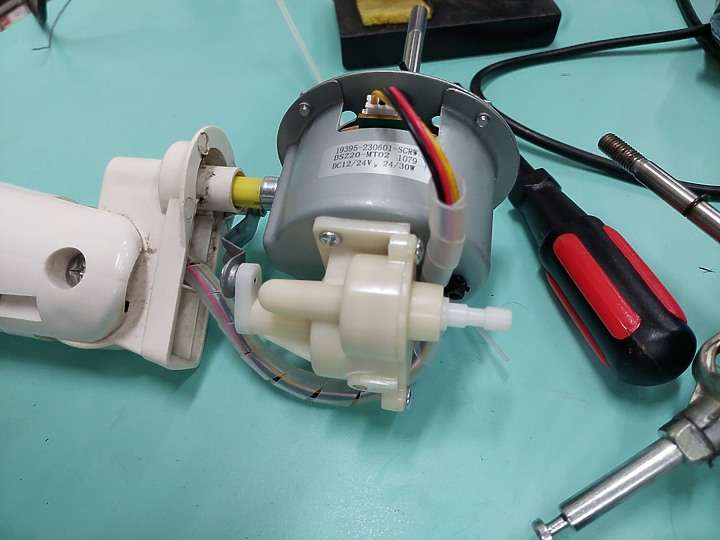

3. 插進去的部分...
我風扇擺頭的軸的孔幸好是大約12mm的，不過原本馬達是8mm的軸，因此有一塊黑色的塑膠管子在軸與可調角度的座中間，不過新馬達是9mm的，因此將一隻吸管剪成四段填充一下...好像配合的還行

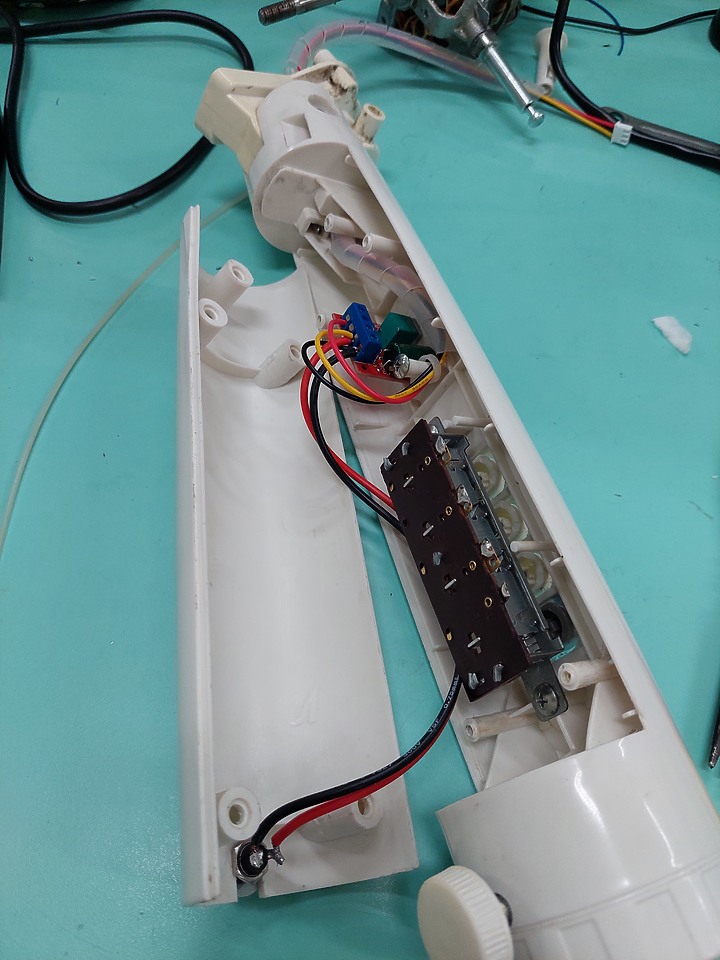

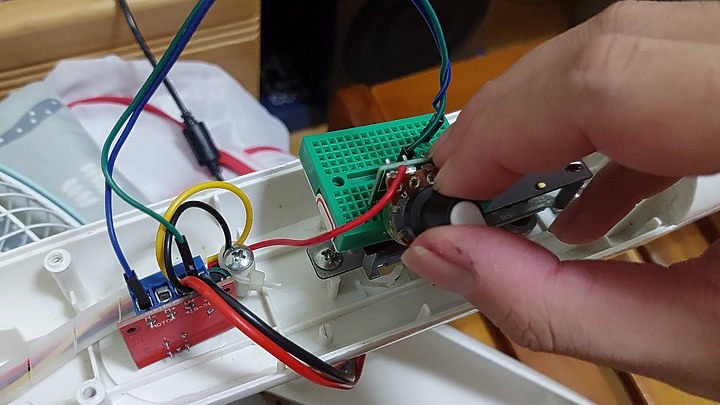

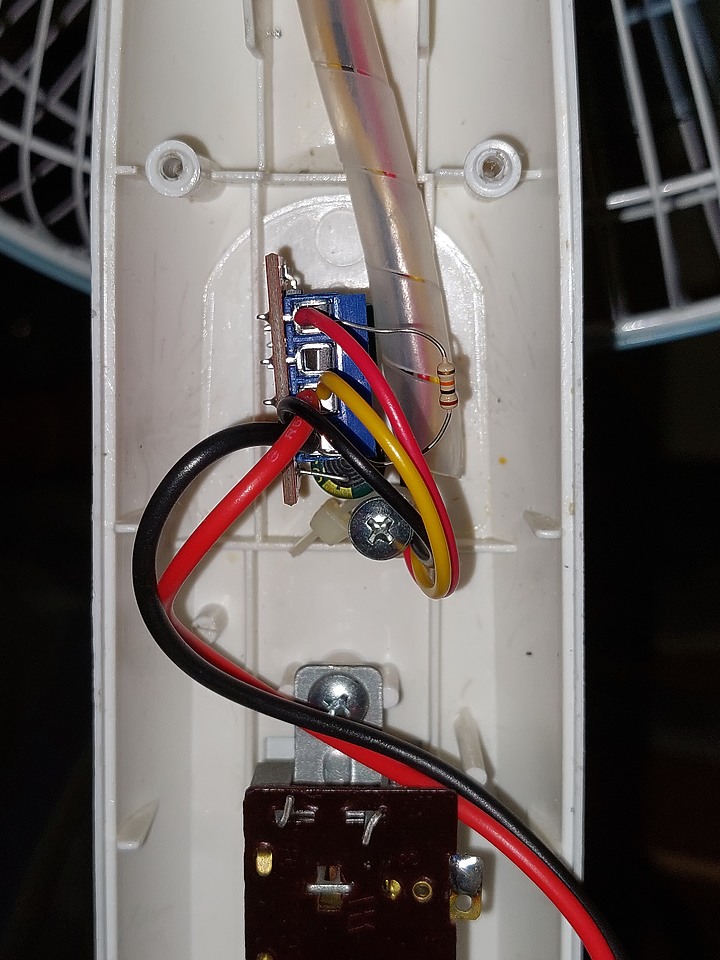

4. 配線
本來是打算有一個切換開關可以切換三段風速跟旋鈕的多段風速模式，不過後來沒有"那個開關"作罷，花了點時間照著賣家給的配線照焊線跟理線收工~



風扇經歷了七個小時的手術(改造)終於完工了，改造後的風扇多了
* DC扇變頻控制特有的加速音(磁厲音？)
* 極限風速也有原本AC馬達中速
* 耗電量少了大約一半(原本最強60W >> 新馬達額定24W(12V時)，如果算上ADPATER的損耗可能30W上下？)
* 超過三段的風速控制，可以調整到幾乎沒風的等級的那種

感覺也是蠻值得的，改好的風扇也會有一種DIY的成就感加持
附上測試的影片

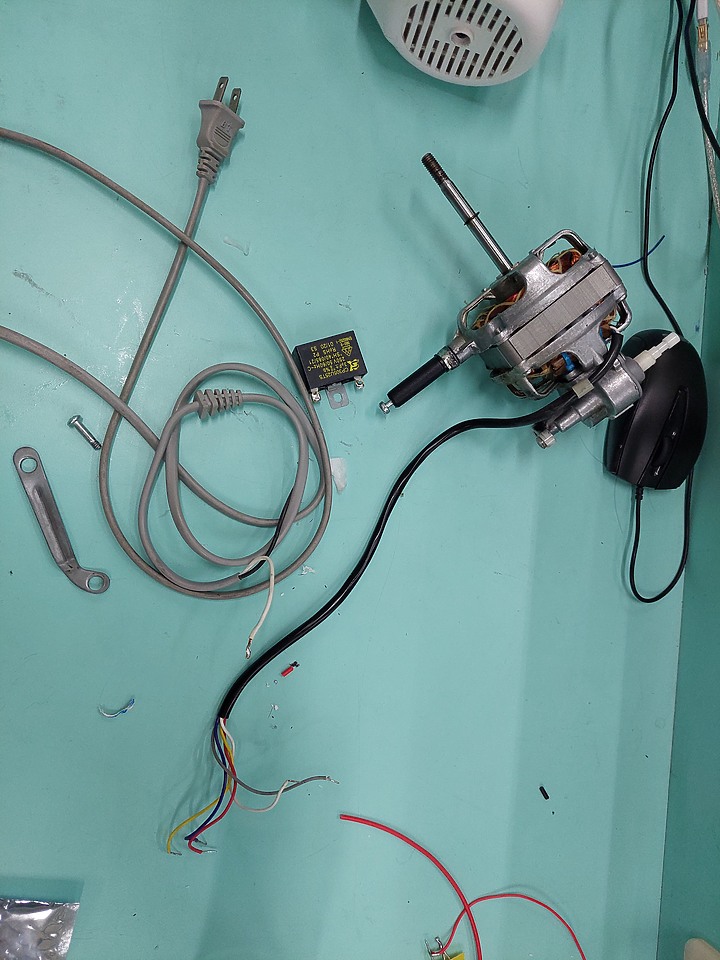

才用了幾年就咬軸的AC馬達就退役到房間的箱子裡吧



也希望被影片入坑或是被我文章入坑的改造愉快啦
