請問高手們保險絲位在何處?我還真不知從何下手啊!

feynman3688

feynman3688
個人積分：210分
文章編號：87217318

210分

樓主

2023-04-08 14:02

請問高手們保險絲位在何處?我還真不知從何下手啊!
one hour later

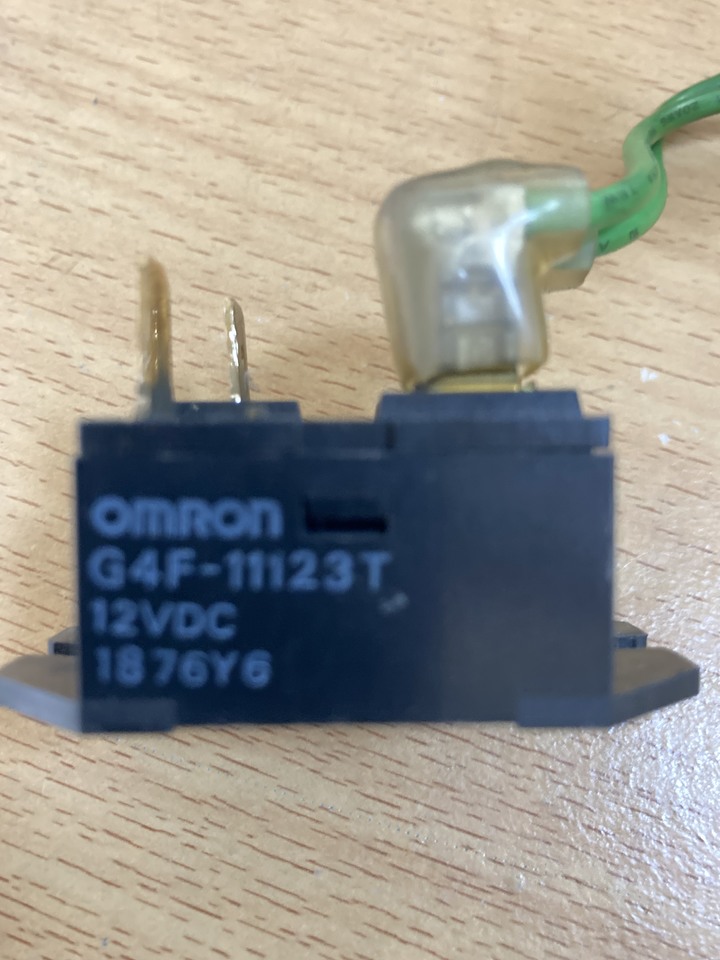

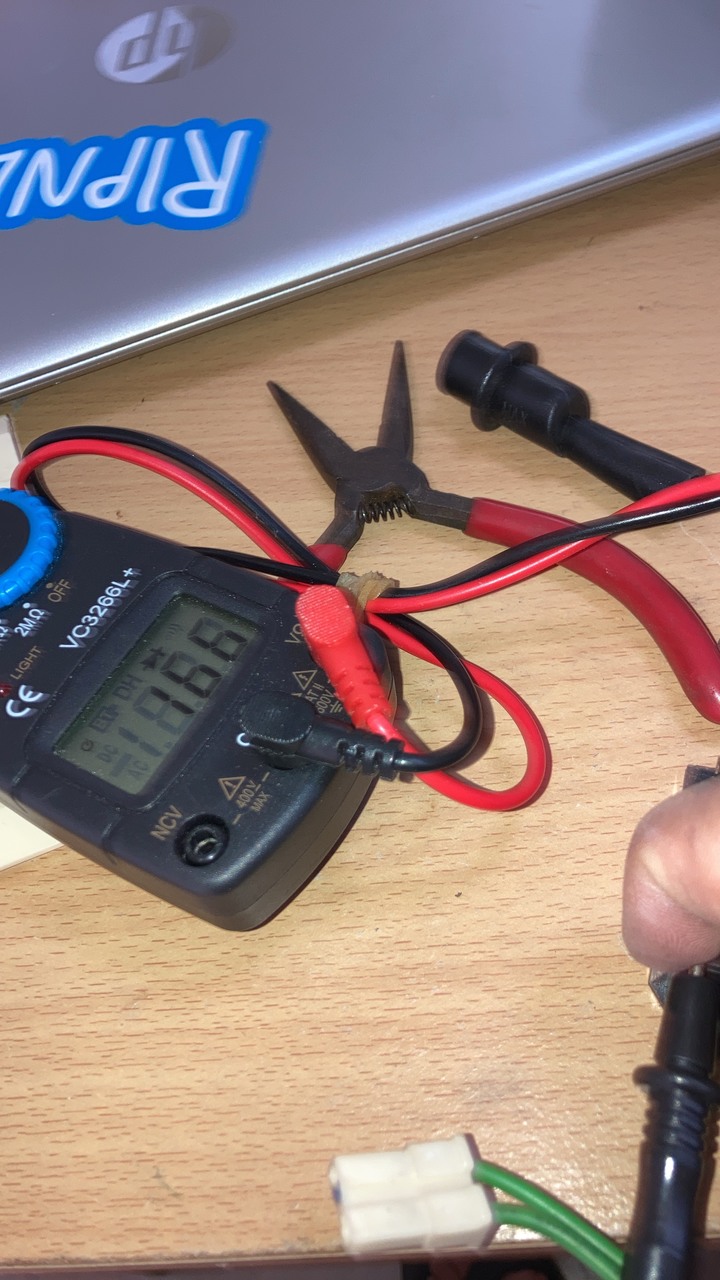

更正：２２０ＶＡＣ沒送給室外機，非包險絲問題可能是電驛問題，輸入線圈有１６６歐姆
東元分離式室內機

2023-04-08 14:02 發佈

文章關鍵字高手們何處室內機東元

bannetyang

bannetyang
個人積分：820分
文章編號：87217455

820分

2樓

2023-04-08 14:36

通常粘在電路板上
型式有電阻型,電容型,玻璃管型
一般在室外機拉過來的電源線

leoliou

leoliou
個人積分：23471分
文章編號：87217598

23471分

3樓

2023-04-08 15:09

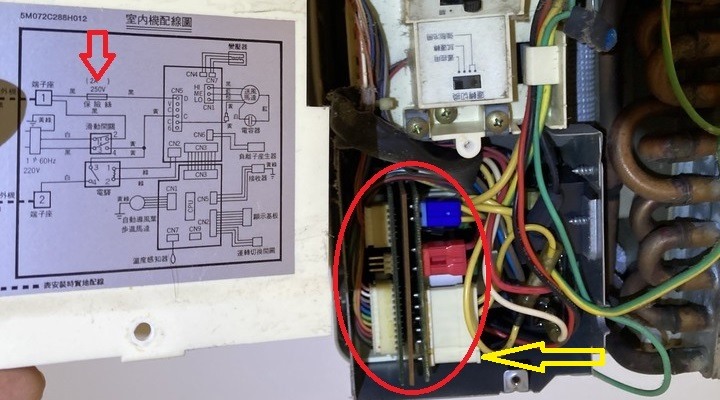

把這2塊板子拉出來比對,沿著線應該就找的到
角度不是很清楚,有可能就在黃色箭頭那條黑線上
真心不騙

PS.拍照麻煩注意一下方向

跟鄉民一起看熱鬧

跟鄉民一起看熱鬧
個人積分：68分
文章編號：87217950

68分

4樓

2023-04-08 16:21

不用查了，
你外機不起動跟保險絲沒關係，
因為你端子1的線沒有進保險絲，
直接去外機了，
如果你保險絲壞掉內機不會啟動，
你執意要找保險絲去檢查，
我只能說你還是不要自己動手修，
你找的方向是錯的。

feynman3688

feynman3688
個人積分：210分
文章編號：87218394

210分

樓主

2023-04-08 18:01

跟鄉民一起看熱鬧 wrote:
不用查了，你外機不起...(恕刪)

沒錯！
更正：２２０ＶＡＣ沒送給室外機，非保險絲（才２Ａ，接壓縮機肯定掛）問題可能是電驛問題嗎？輸入線圈有１６６歐姆
合理嗎？

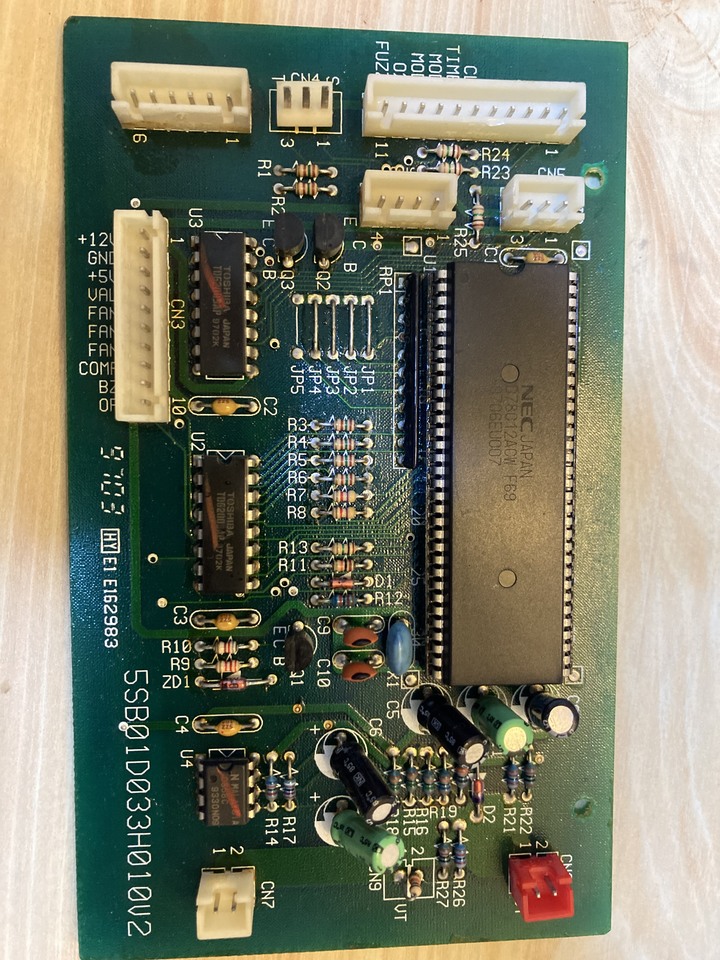

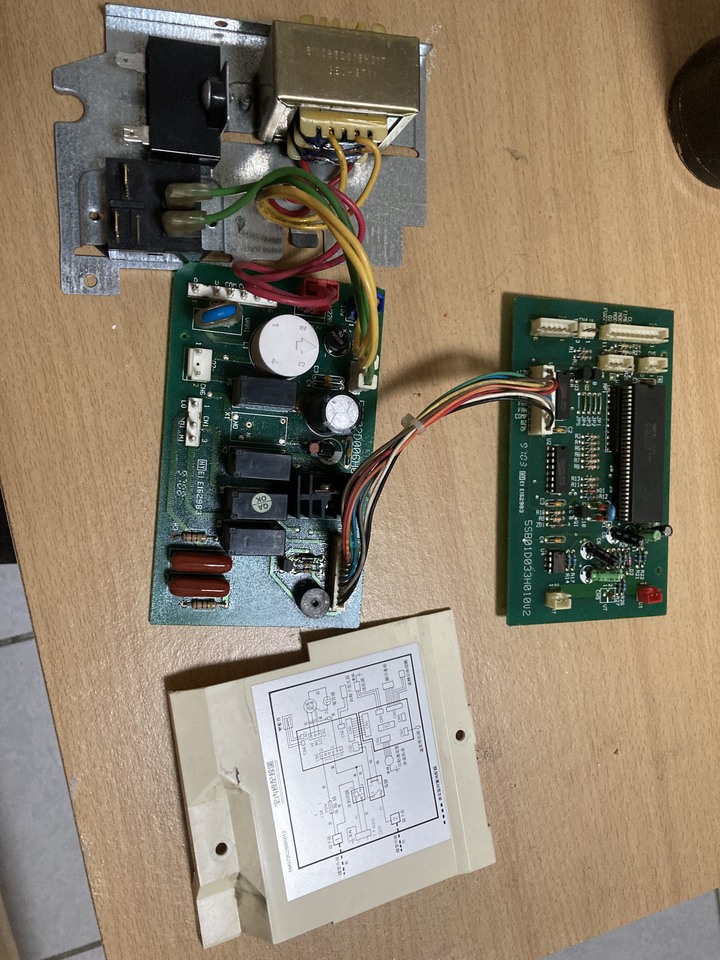

拆下ＰＣＢ未見燒焦，大小室內機同時掛點，奇了
若遙控器問題強制冷房4應可排除
需要查察強制冷房是硬體給電還是透過韌體給電,是否有設定條件

跟鄉民一起看熱鬧

單獨量電驛當然會有阻值，因為他裡面有一個線圈，總覺得你查修都往不對的方向去…

2023-04-08 18:56

feynman3688 樓主

希望大大提一個最省事的抓蟲方案,將感恩不盡

2023-04-09 12:21

你只是一個過客

你只是一個過客
個人積分：1537分
文章編號：87219940

1537分

6樓

2023-04-09 0:10

先別用保險絲
看起來不是這個問題

feynman3688

feynman3688
個人積分：210分
文章編號：87221706

210分

樓主

2023-04-09 12:19

你只是一個過客 wrote:
先別用保險絲看起來不...(恕刪)

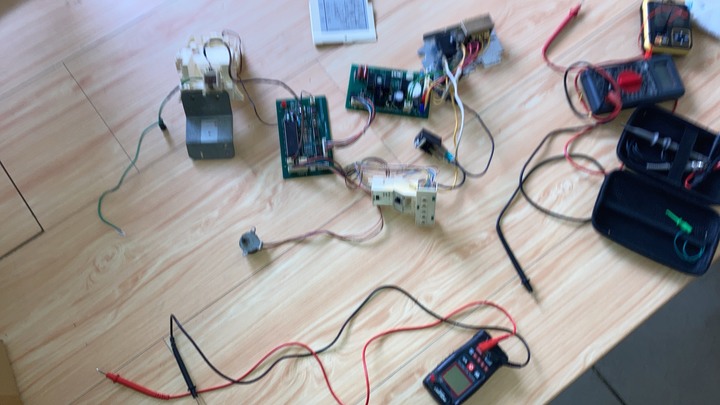

為了方便實驗，未來必須將在牆壁上的感應器拆下來接到桌上的主機板

1.切換到冷房模式看看控制220伏的cpu腳位有沒有改變？
如果改變就是此後到relay 這級的問題。
如果沒改變也許就是溫度感測器出問題，同時還有韌體問題，韌體仍然抓感測器的資料來下判斷。

2切開cpu腳位，直接灌電壓0/1給220伏控制端，來縮小問題範圍

請問有更方便的抓蟲方法嗎?

跟鄉民一起看熱鬧

學長，我已經跟你說，機版有沒有去啟動電驛，只需要把電驛上那兩條綠色，綠色的電線拔起來，開冷氣下去，用電表轉DCV去量那兩條綠色的電線看有沒有12V,為什麼你還要去搞切cpu這種事？

2023-04-09 21:46

feynman3688 樓主

量了沒１２Ｖ：基板沒控制ｒｅｌａｙ，所以ｕ３．２沒輸入控制，而是ｃｏｍｍｏｎ點嗎？

2023-04-09 22:21

Corey Huang

Corey Huang
個人積分：1594分
文章編號：87222907

1594分

8樓

2023-04-09 17:04

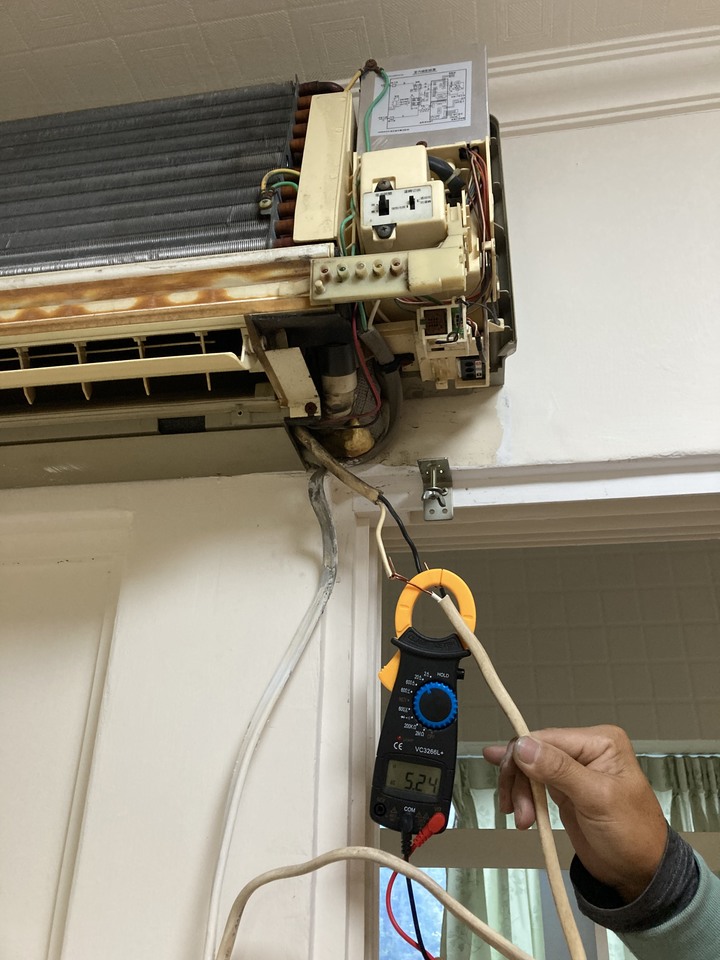

如果確定室內機端子沒有220v送電出去
直接改萬用機版就好了

feynman3688

feynman3688
個人積分：210分
文章編號：87224296

210分

樓主

2023-04-09 21:52

Corey Huang wrote:
如果確定室內機端子沒...(恕刪)

可能真的需要改版了

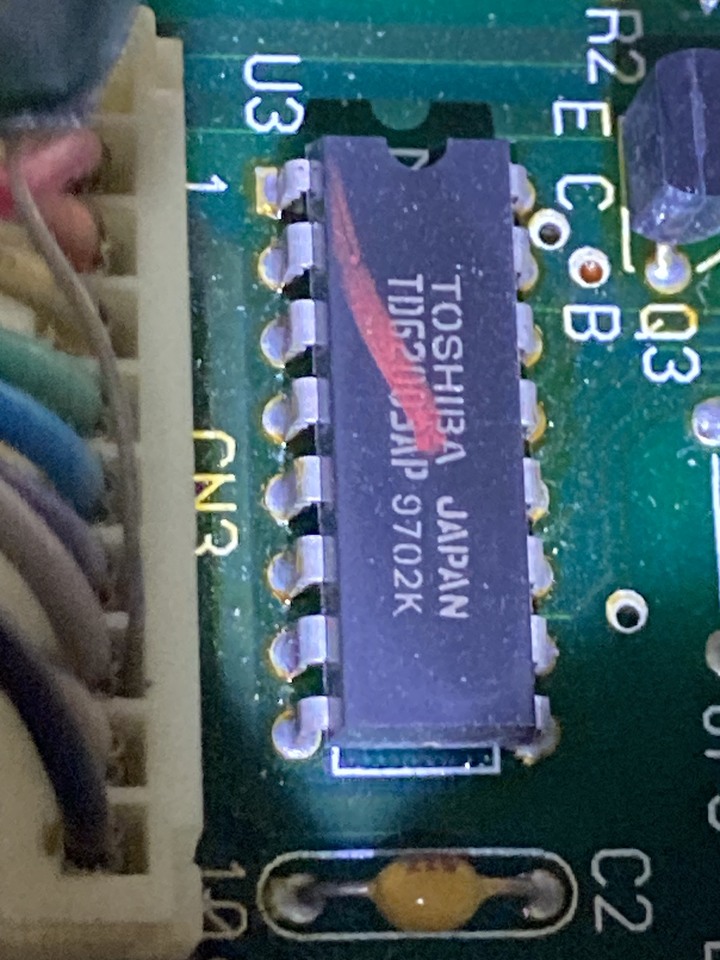

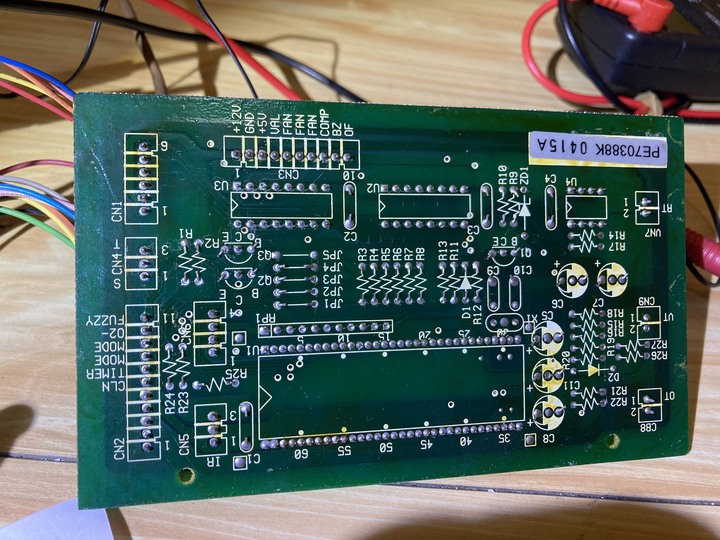

本以為快搞定了竟然找不到 u3.2 從哪裡來．ＭＣＵ　ｏｒ　經ｌｏｇｉｃ運算後的輸出

控制ＡＣ２２０relay路線如下
u3.2　反相　ｕ３．１５－－－ｃｏｍｐ－－relay.1 relay2接12VDC（正常）
