這次要來分解的是國際的RX系列28級機型
首先看看這外機就是一種日式方正線條的設計，但個人覺得可以導入日本國際室外機那個加厚的吹出柵在側面有開口減少吹出風阻，也可以學學大金或是早期日立的變頻戴帽子室外機吹出柵做成左半邊格柵向下，右半邊格柵向上的設計也能減少通風阻抗，但國際的風扇是順時針轉的所以吹出柵的方向剛好要跟其他家的相反

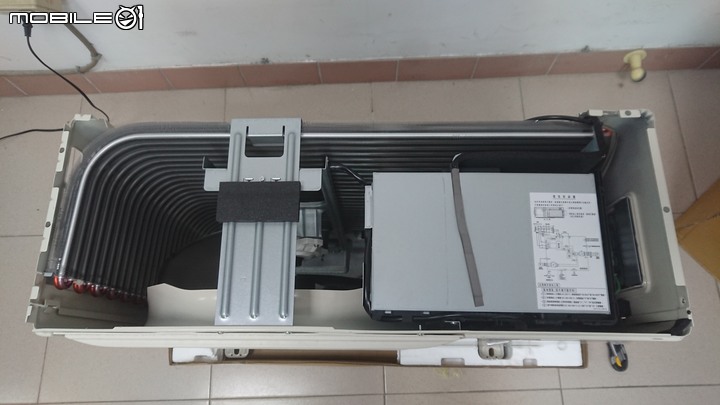

打開上蓋可以看到跟日立一樣幾乎滿背式的鰭片，還有吹出導環、電源板、風扇馬達支架、阻隙防震泡棉等配置，該有的也都沒有少，總之就是中規中矩的配置

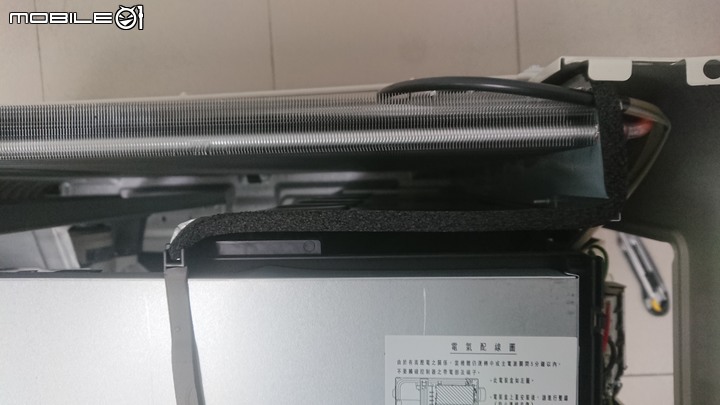

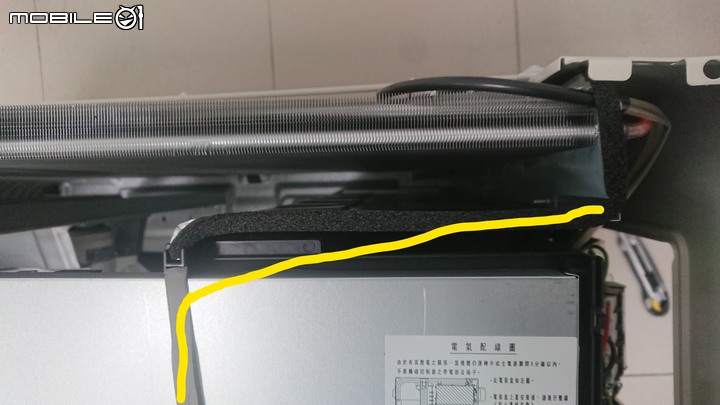

仔細看了一下這防音板的角度似乎沒有設計得很好，應該做成如黃線的角度讓氣流更為順暢

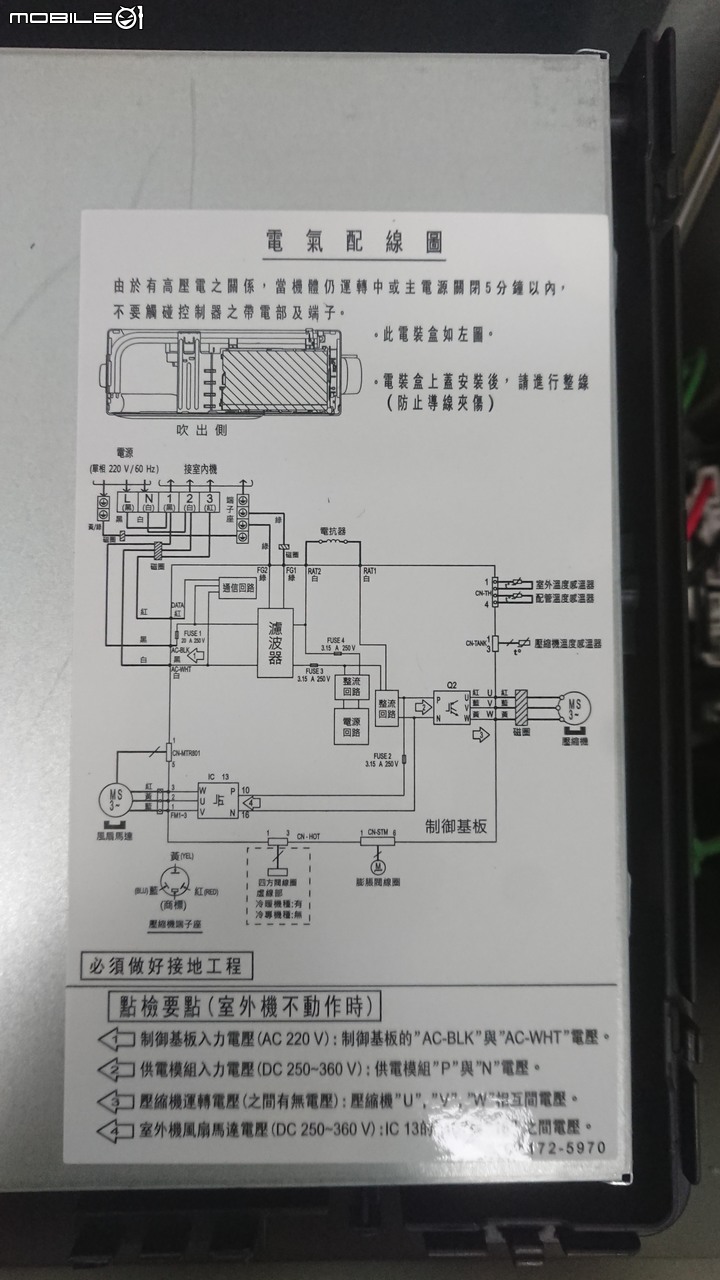

電源板上蓋有機板的電路接線圖跟故障點檢的說明，大家有沒有注意到這張貼紙跟日立的相比似乎少了閃燈或故障碼的說明呢？其實是因為國際查閱故障碼的方式是在室內直接從遙控器按從內機七段顯示器看故障代碼，室外機沒有設置檢查故障碼的機關，所以也不需要去室外機拆蓋檢查
正面可以看到最明顯的就是那個雙葉的風扇，這較少的葉片空氣可以流通的截面積比較大，阻力會較小，所以相同的轉速下風量會比三個葉片的稍微大一些，但缺點是耳朵在出風處聽會有種啪...啪...啪...啪...不連續的風切聲，中心是凹面朝外凸面朝向上風處，這樣的好處是減少空氣被抽進來進入到圓心產生較大的風阻及亂流
在風扇的背面也能看到有高爾夫球面的設計減少風阻，而且旋葉扇前進角跟離去角也有厚薄造型仿機翼的設計也是增加流體力學的方法

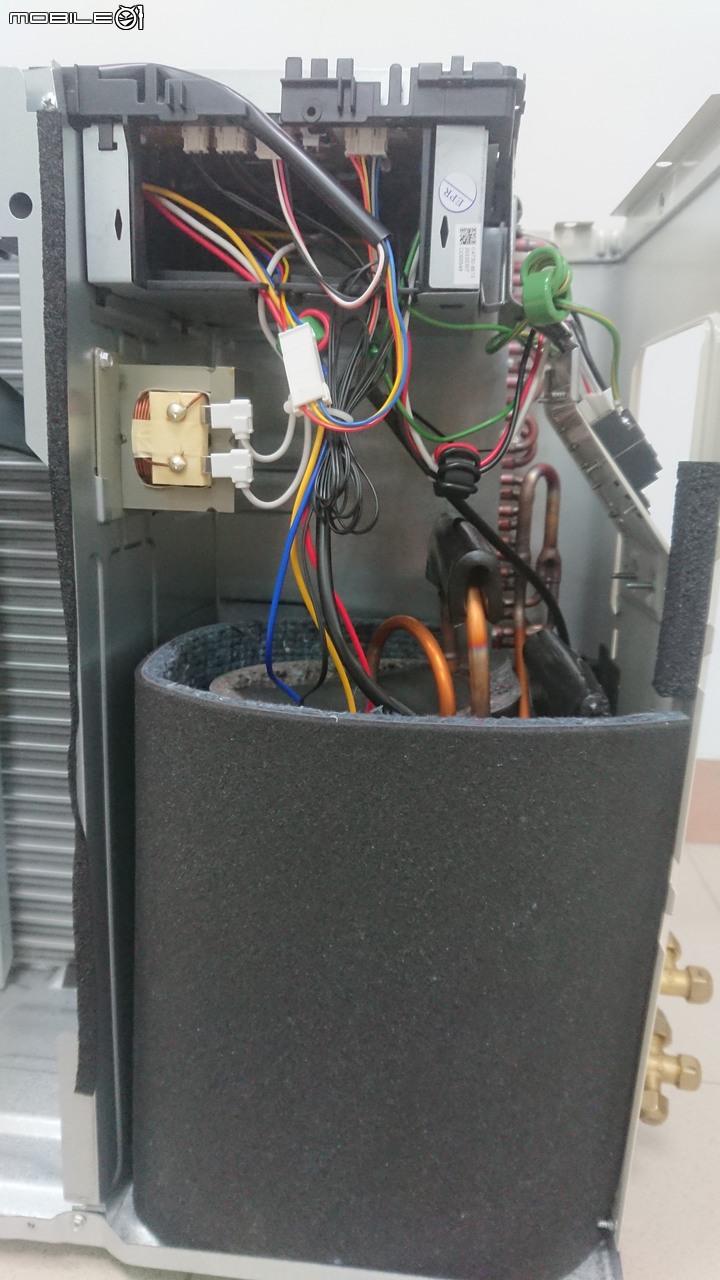

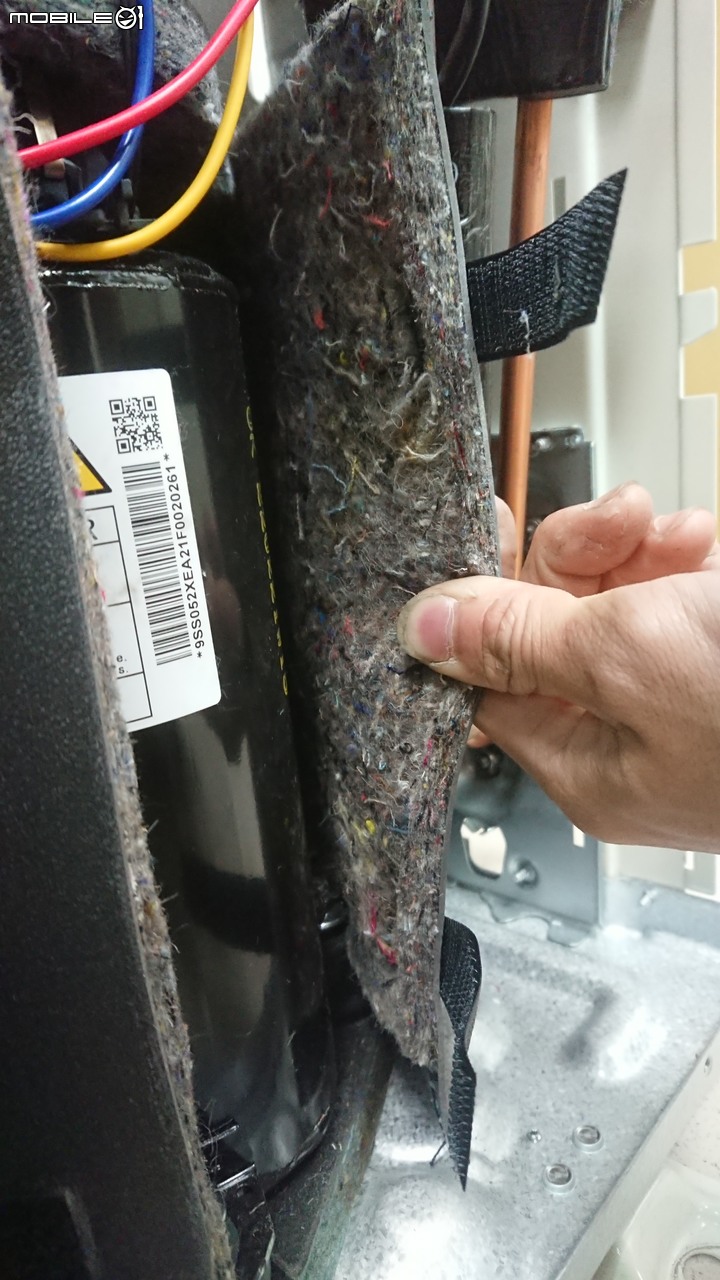

另外壓縮機也包了一又四分之三層的隔音棉減少噪音

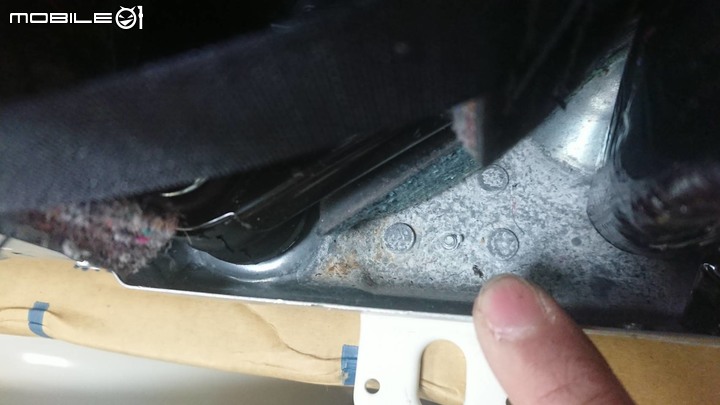

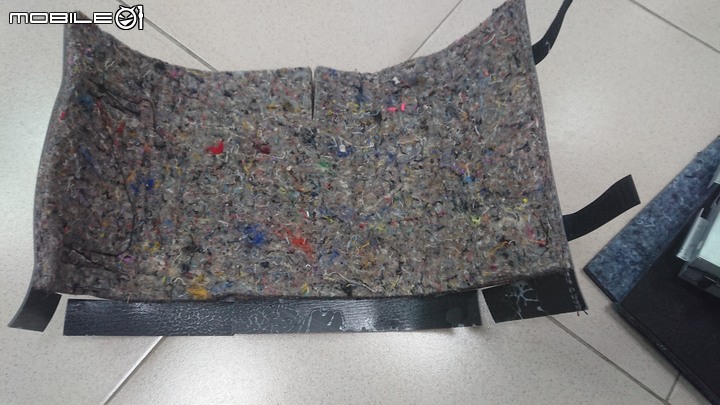

壓縮機的內衣跟其他家不一樣的地方在於衣服下緣接觸底盤的地方是沒有貼附雜棉的，避免因為底盤有凝結水被雜棉吸收連帶壓縮機的殼體也長期泡水，久了就鏽穿漏冷媒跟冷凍油出來了，不過國際的設計還會在壓縮機的底部放一塊三角形的隔音雜棉，一樣是塑膠皮的那面朝向壓縮機避免長期碰水生鏽，但雜棉的那面朝下換底盤會一直浸水，再說那個鍍鋁鋅合金的底盤也沒另外在做烤漆也是一下就爛底了
另外說說國際這底盤可能是為了省成本只有普通的鍍鋅層防鏽，這東西依照經驗只要泡過水一陣子表面就會開始白化，在隔不久橘黑色的鏽點就跑出來了，到最後整個白化的區域就全都生鏽了
下面這台是國際今年改版的鍍鋅底盤(鍍鋅層較亮且無紋路；腳座有烤漆)的款式

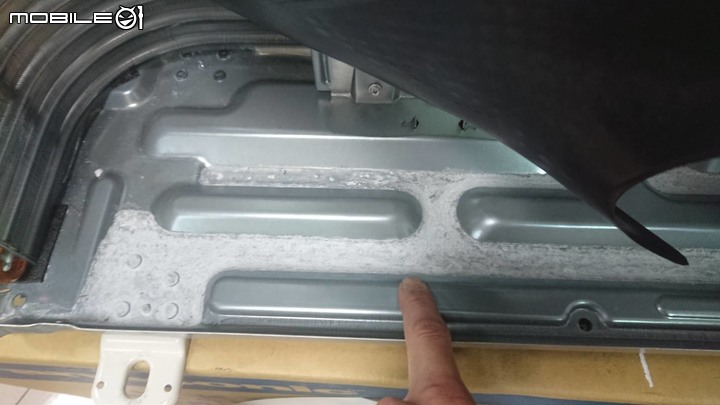

首先泡過水後開始白化
接著就會開始出現一些鏽點

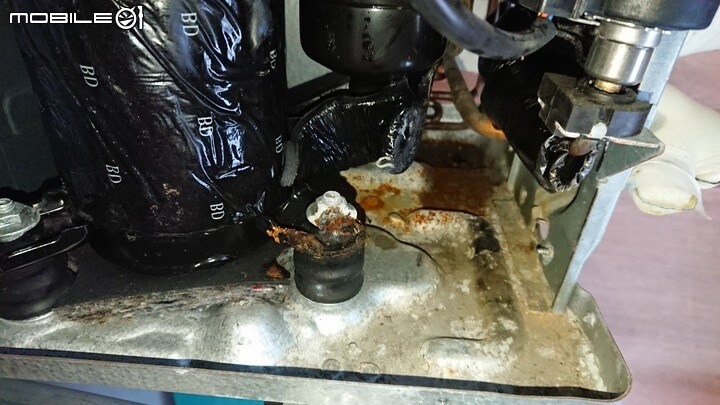

再來就會大面積開始生鏽了(這台是我裝一年多的一對二是外機，底盤鍍鋅層跟這次拆解RX28外機的底盤同樣是舊款有紋路的鍍鋅層)
這個電路板就是半開放式的設計了，只要有壁虎或各種蟲蟲爬進去一定造成短路

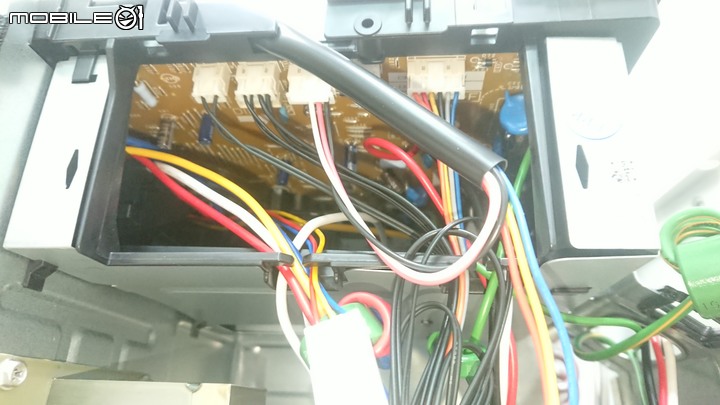

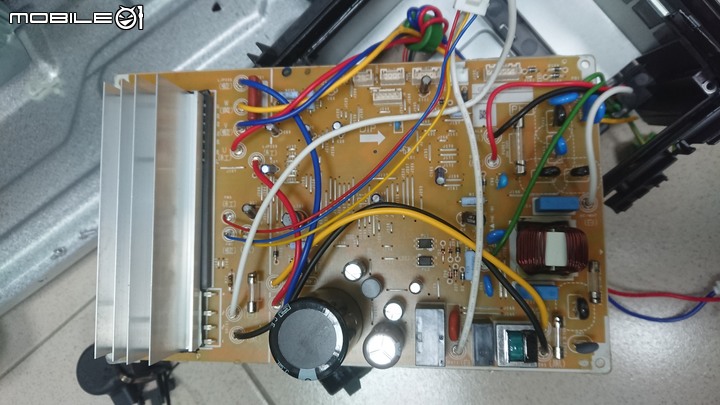

變頻機板的布局
交流轉直流用的平滑電容規格是400V/800uF耐溫85度的規格一顆

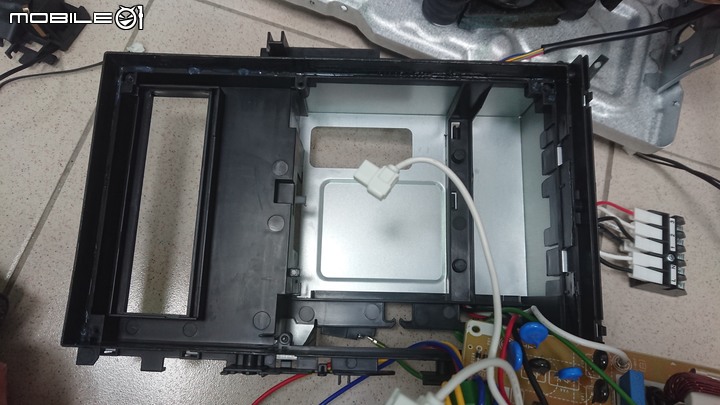

機板下部的殼體是開放式的
再來看看這冷凝器是26段/7mm內螺紋銅管的配置
因為這是小台的機種所以只設計兩進兩出的迴路，最後一樣有過冷卻迴路的設計
最下方是兩段冷媒過冷卻的迴路
這電子膨脹閥的出入口(途中閥體下方黑色黏土裡)都有做迴圈讓高速流動的冷媒減速，外加有貼吊膏也能多少把聲音包住

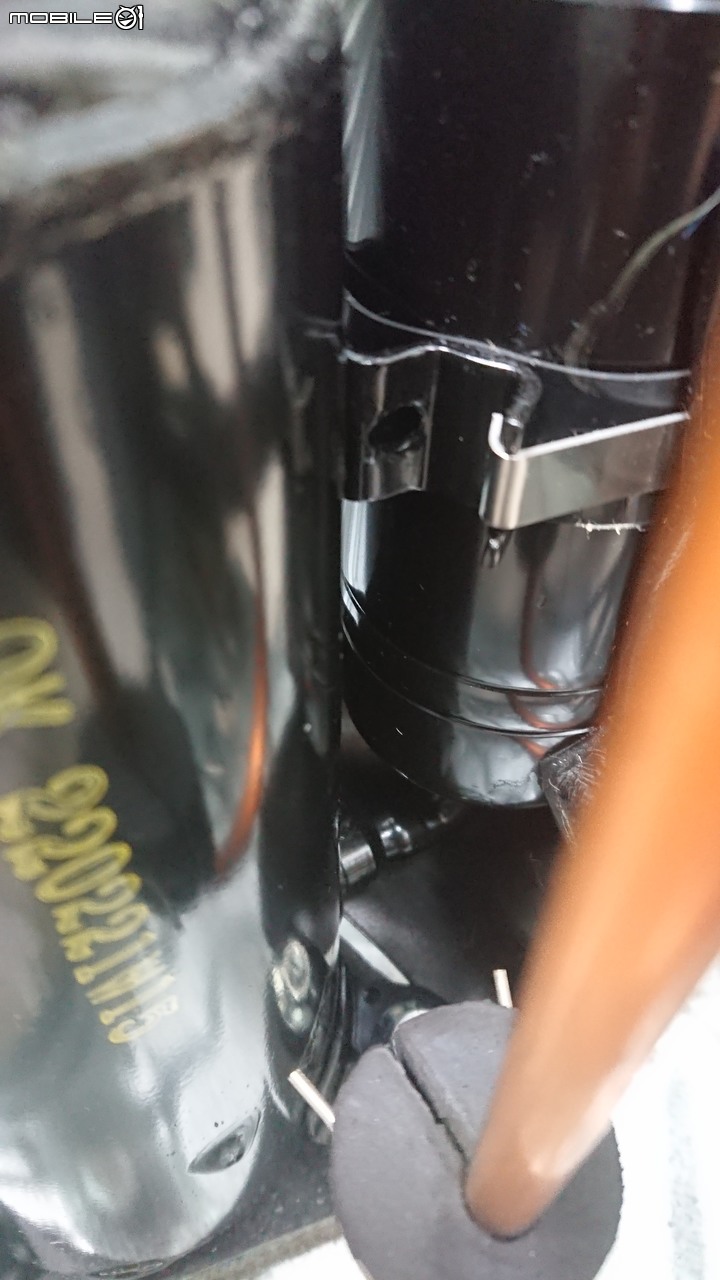

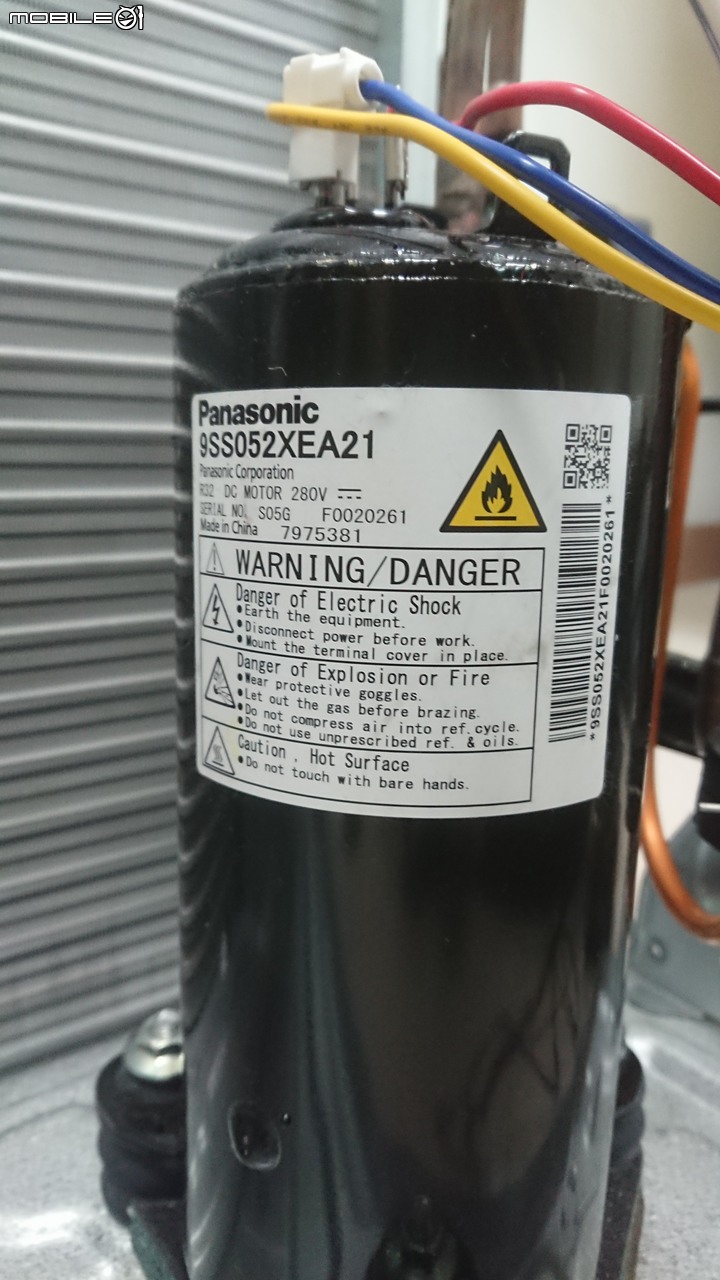

壓縮機一整個超小顆的，是大陸國際牌的廠做的，型號是9SS052XEA21
單迴轉式的壓縮機，目前國際是22級～50是搭配單迴轉式的壓縮機，63級以上才式雙迴轉式的
電子膨脹閥採用的是浙江三花的製品，國際牌內部型號為C4057-5780
外機馬達是臥龍的產品，規格是DC280~340V/35W 10極
看完室外機接著來看看室內機

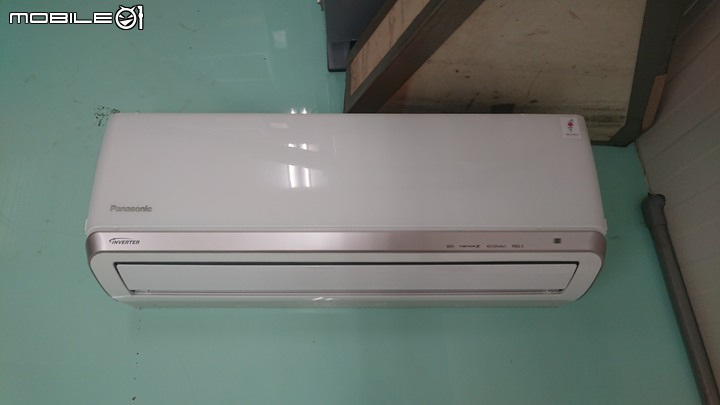

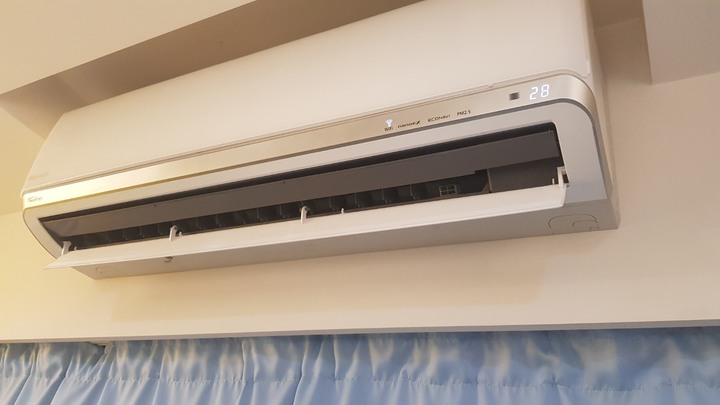

這室內機的外觀其實就是從2017年的PX系列延續下來的，然後這個內機下緣有環抱一圈銀色飾條又是從日本國際2015年推出的X系列室內機外觀設計下放到台灣的，如今的RX系列只不過內部有做一些調整，如果國際能開放客製化機殼和飾條的顏色那就更完美了！！

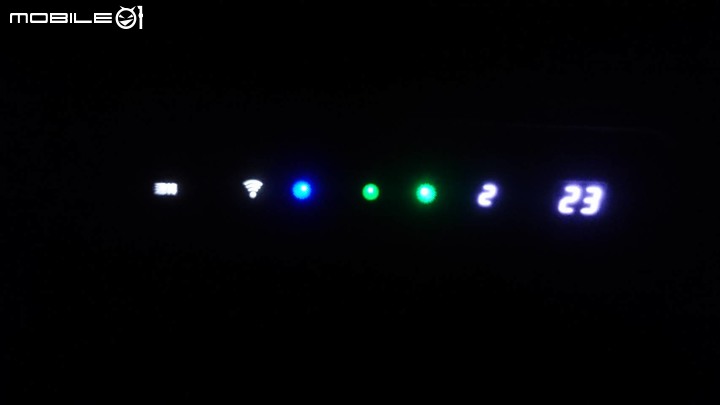

顯示的燈號也變一堆，有時反而會覺得有點雜亂

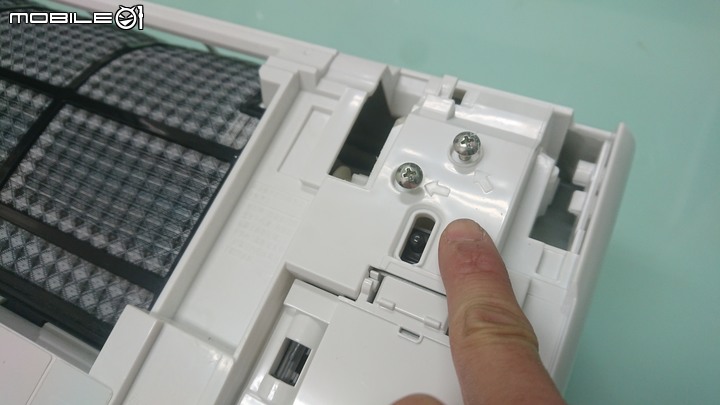

要拆殼時發現只要拆螺絲旁有個凸浮的箭頭記號的螺絲以及出風口下緣蓋板翻起的螺絲就可以把整個內機的外殼卸下了，這設計真的可以讓不熟拆裝的人員減少研究時間
- 濾網中間的螺絲
- 右側開壁面板馬達處的螺絲
- 出風口左側螺絲

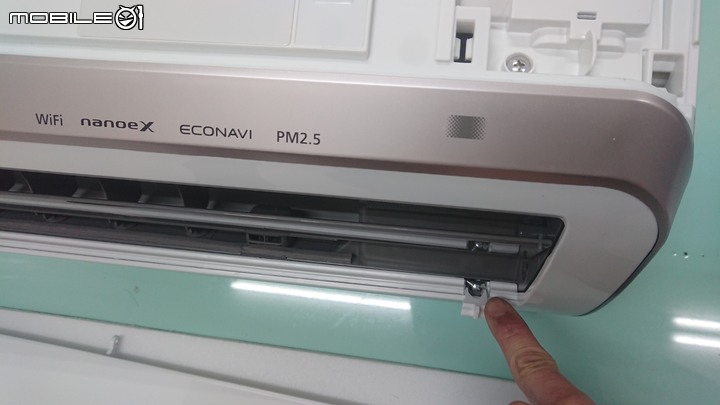

- 出風口右側螺絲

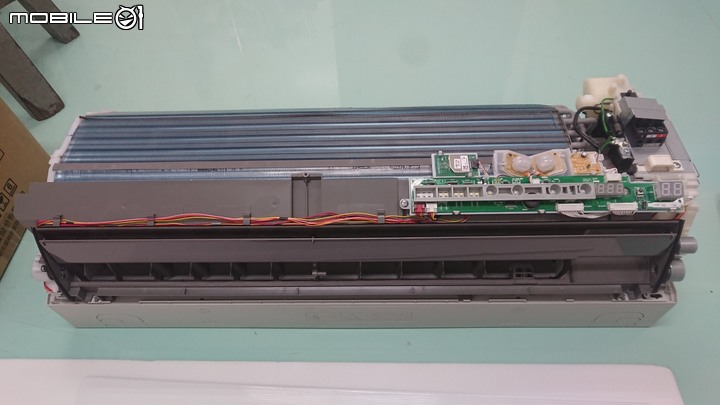

把外殼拆掉就能看見內部的部件安排了

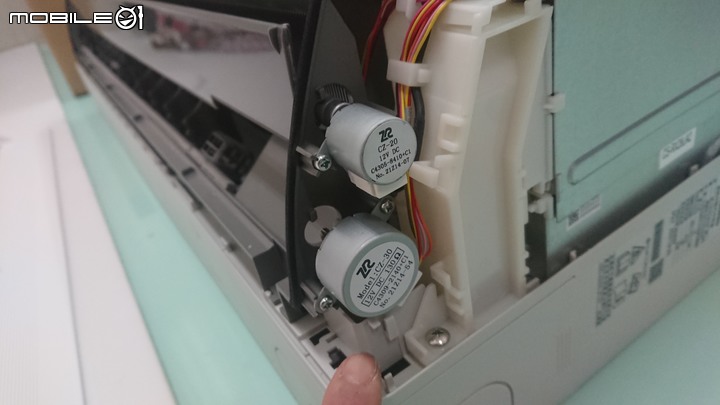

首先看到兩塊橫向導風板是獨立的馬達驅動的

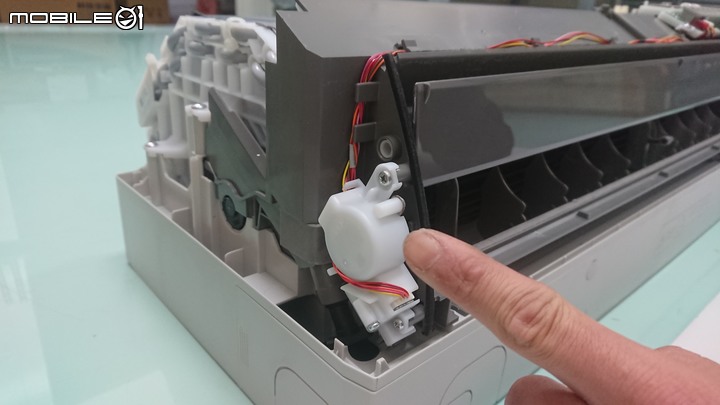

而且外觀是白色的那片橫向導風板還是左右兩邊馬達同時驅動的，但目前使用發現在夜間極度安靜時在擺動時會有低沉吐.吐.吐.吐.的聲音

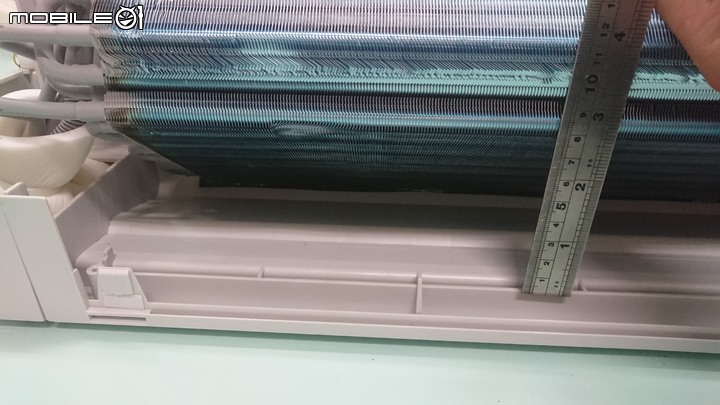

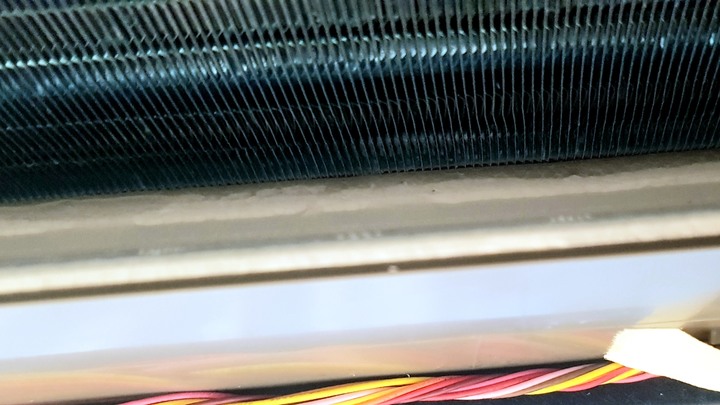

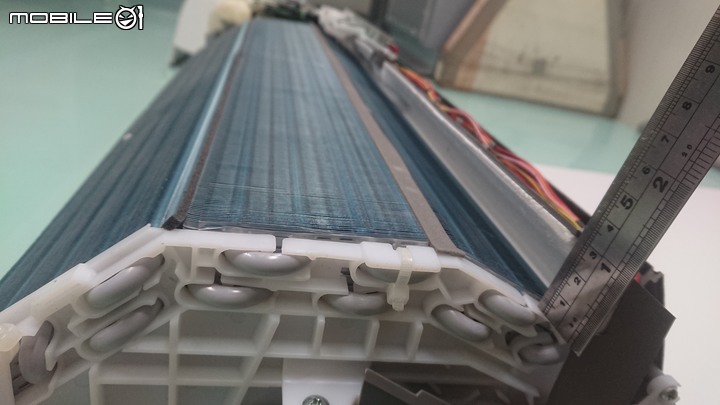

蒸發器最下一折鰭片跟水盤的間距約2公分，稍微比日立的尊榮系列小一點
迴風口上部的距離約有8公分

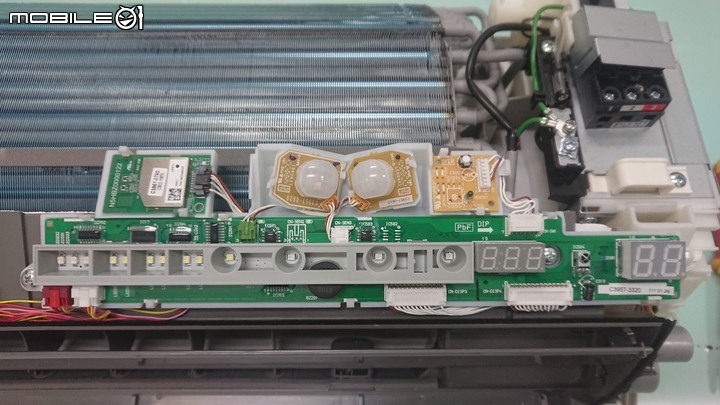

在來這複雜的機板就是國際PX系列跟RX系列不一樣的地方，除了顯示的燈號變多了，左上方那塊銀色的就是WIFI模組直接內建，中間那兩顆紅外線還是老樣子從LX系列延續下來
這塊內機的控制機板根日立的比較感覺就比較先前的設計，現在國際家用空調內機的機板跟日立那個尊榮系列的板或是日規冷氣的相比較接近的就是四方吹P系列還有埋入式SX、J系列了

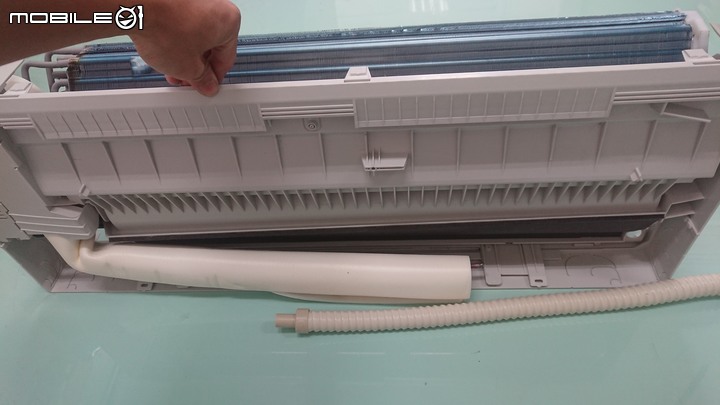

水盤跟日立的一樣式無螺絲固定的設計，找到卡榫位置扳一下就下來了，但因為國際這系列控制風向的馬達較多，上面還有顯示機板的訊號線，負離子放電針極的線，所以需要花點時間全部拔除，但不用擔心到時組裝插線時插錯，因為都有防呆裝置
水盤拆下來可以看到是內保溫的設計，裡面有塊保麗龍在保溫，而日立的保麗龍是做在水盤外，個人認為這樣的設計沒有問題，但如果能在這個保麗龍上做成與商用的四方吹或大金的吊隱式水盤一樣有一層硬化的附膜，一些細菌跟汙垢就不會卡在保麗龍粒子間的縫隙了

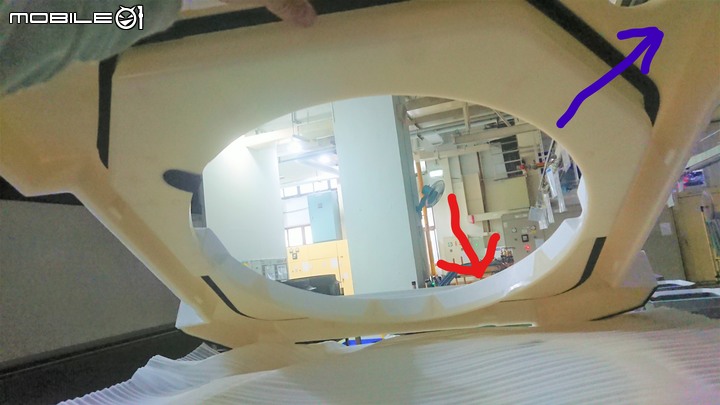

像這個是四方吹的水盤也是保麗龍做成的，但是在盛水面有一層偏黃的硬化塑膠模讓表面較光滑（藍色箭頭），紅色箭頭指的地方就是原本保麗龍的顏色

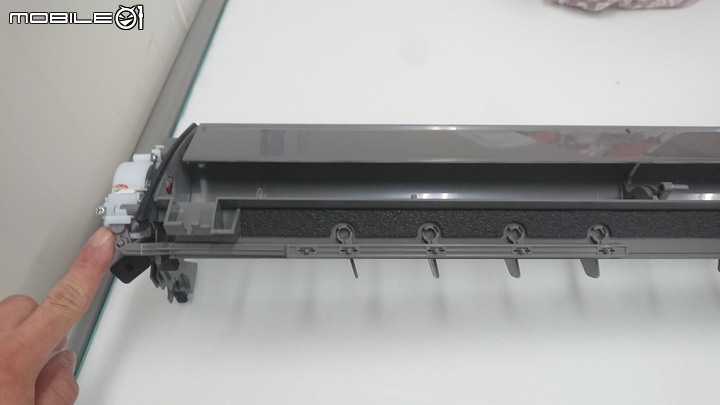

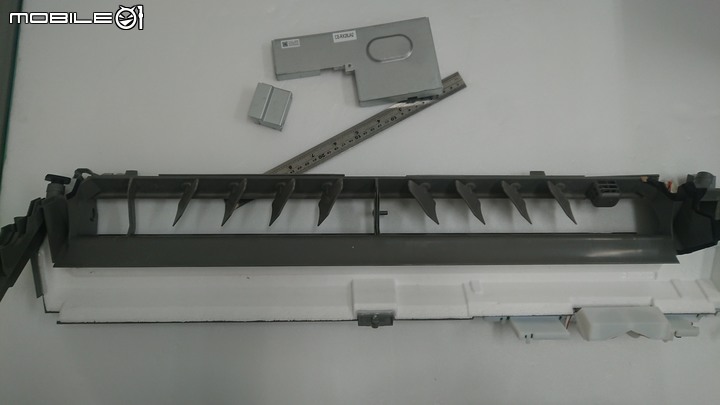

翻到水盤背面可以看到左右兩邊都各有一顆馬達及一組連趕驅動垂直導風板，這個設計就跟日規的冷氣一樣先進了

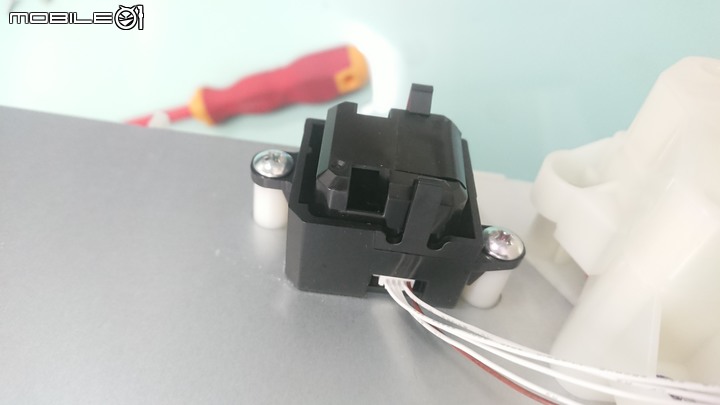

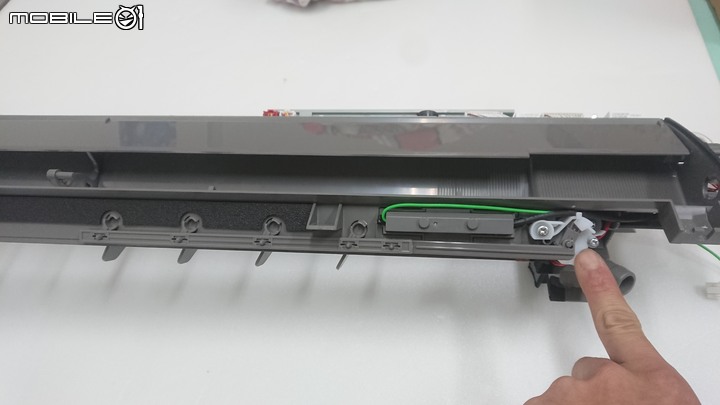

右邊的垂直導風馬達及連趕
左邊的垂直導風馬達及連趕
從這張圖就可以看出左右兩邊的導風板式可以同時擺不同方向吹的

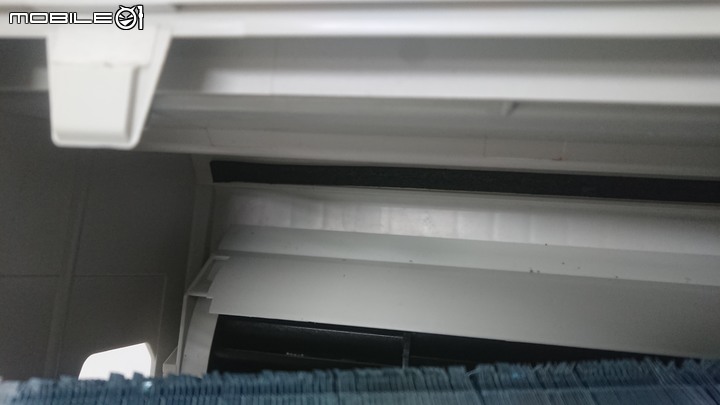

在後水盤的部分沒有設計一些檔片，蠻平滑的比較好清洗
底板靠在牆面的那條接露水的水溝沒有像日立新款的那麼大，但也都有做斜度，所以裝冷氣其實也不用特別傾斜哪一邊
要看電路的一些配置首先看看這張貼在外殼裡的電路圖，另外也可以看到全部的故障代碼及代表的異常問題都寫在這，當遙控器查詢到故障碼後再對照這張表就知道哪裡需要做維修了

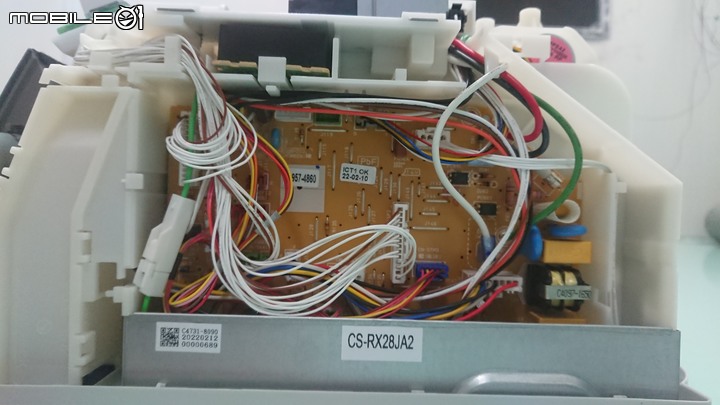

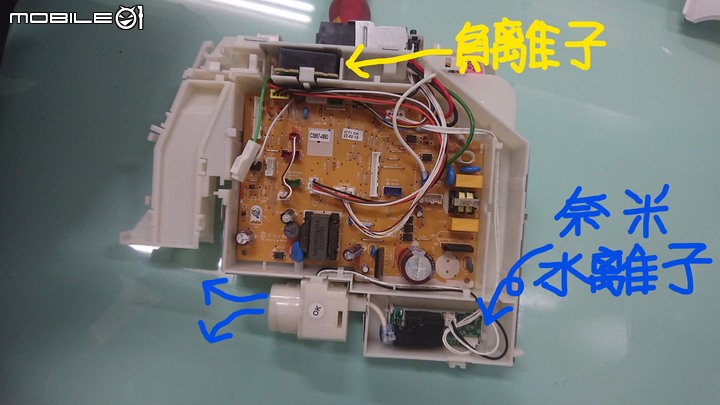

看到這塊板子除了基本的交流轉直流的電路外還有一些機板訊號、馬達的輸出接口等，另外就是國際主打的奈米水離子產生器還有負離子產生器的模組都在這塊機板殼體上，然後奈米水離子的釋放口是在如圖中藍色兩個箭頭的那邊送出，而負離子產生的高壓電及接地線是透過電線連接到水盤上的釋出口
這個洞口就是跑出奈米水離子的地方
奈米水離子透過一支黑色的連通管接到風道的右側從黑色圓型洞口那送出，但奈米水離子在運作時針的會有一個高頻清脆的聲音，夜深人靜時特別明顯

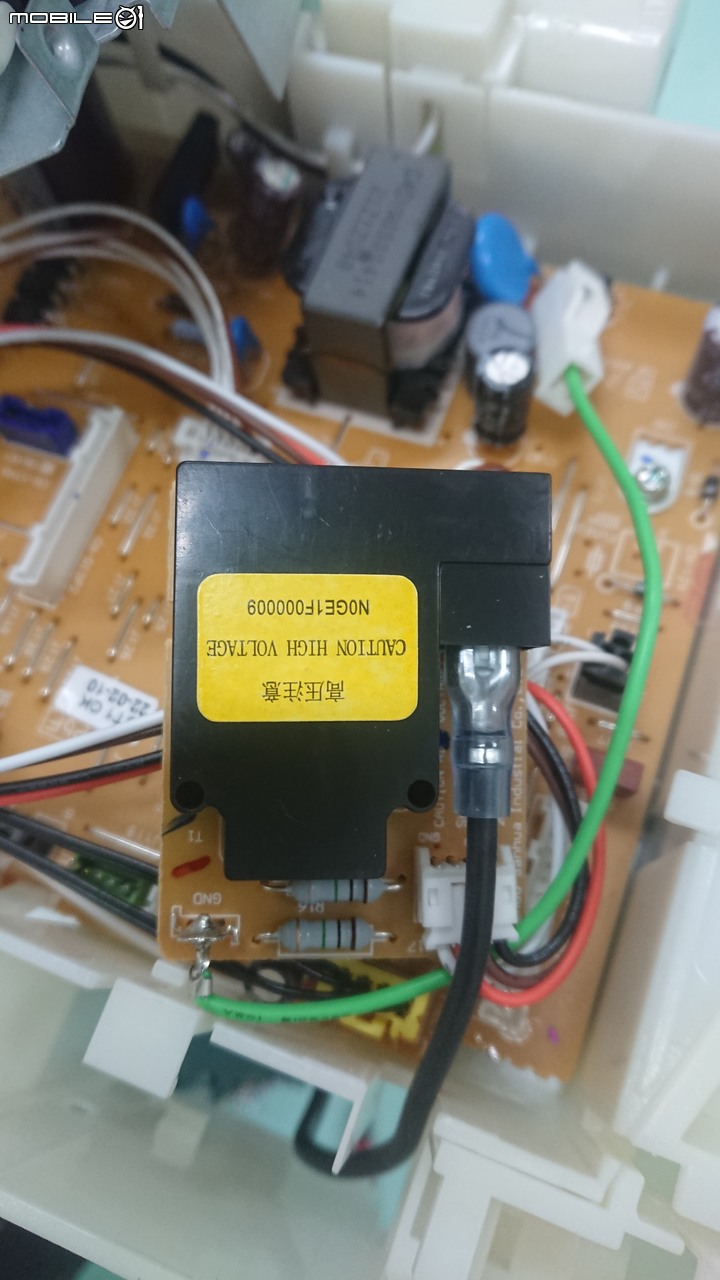

這顆是負離子產生器的高壓放電模組
最後鎖在機板反面黑色這顆是PM 2.5偵測的sensor，但這顆就不像日立做成可以打開蓋子用棉花棒清潔，因為這個偵測器完全被白色的塑膠殼包在內機裡面
接著看到蒸發器的兩側銅管都有烤漆，這樣就能防止長期在有水的環境側板生鏽，銅管也會長青銅銹，在有沼氣的環境也能撐比較久

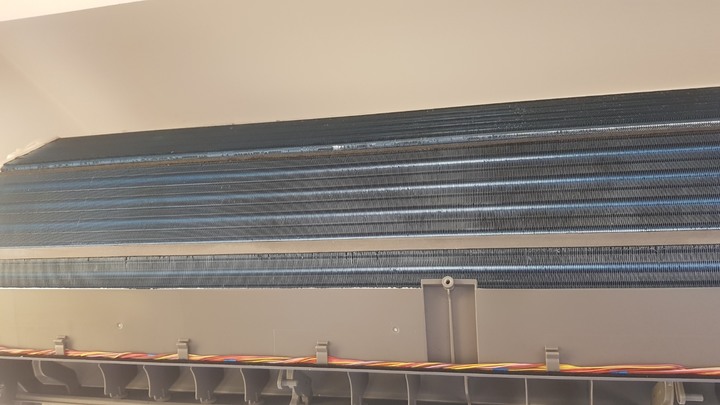

從這張圖可以看到蒸發器是19段的設計(有兩段躲在貼料件QR code那張貼紙氣密蓋板內)

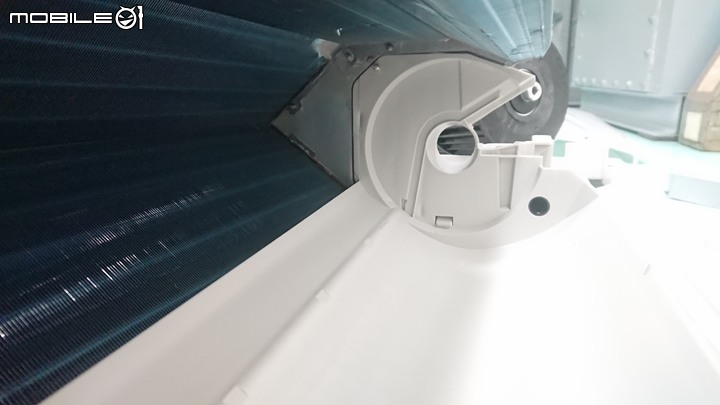

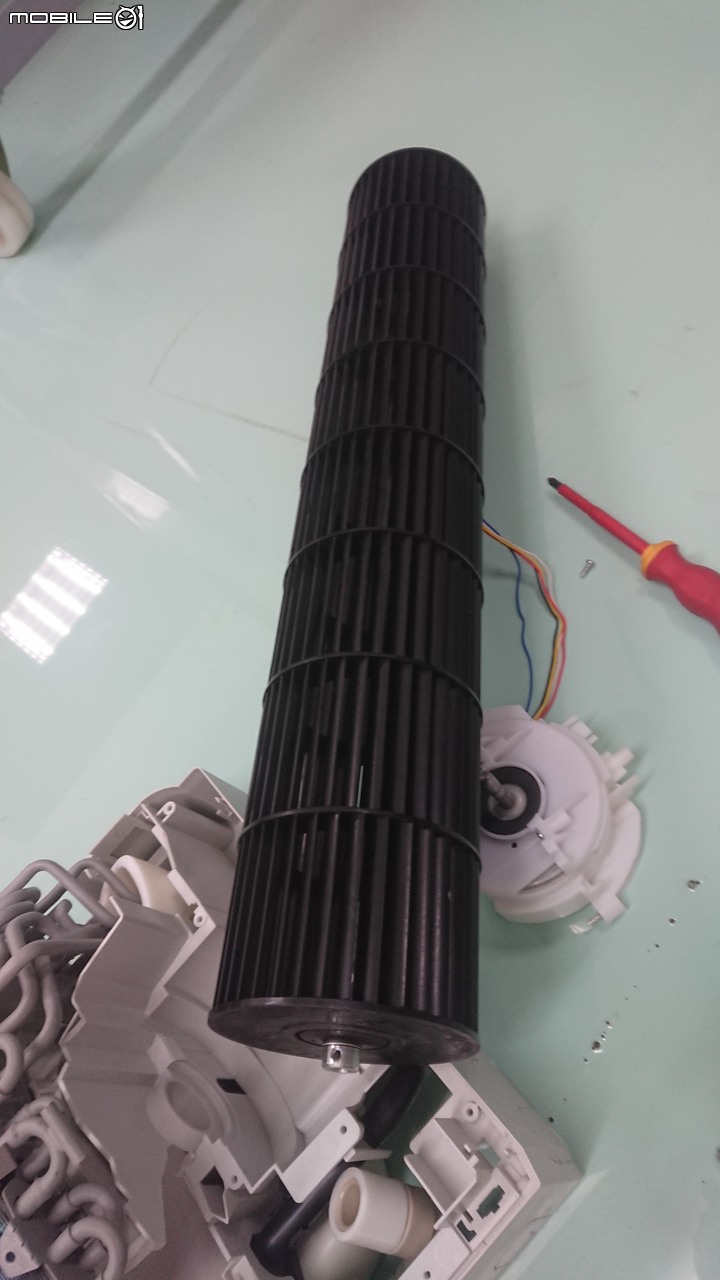

最後要把這個風鼓拿出來要有點技巧比較好拿出來跟裝回去

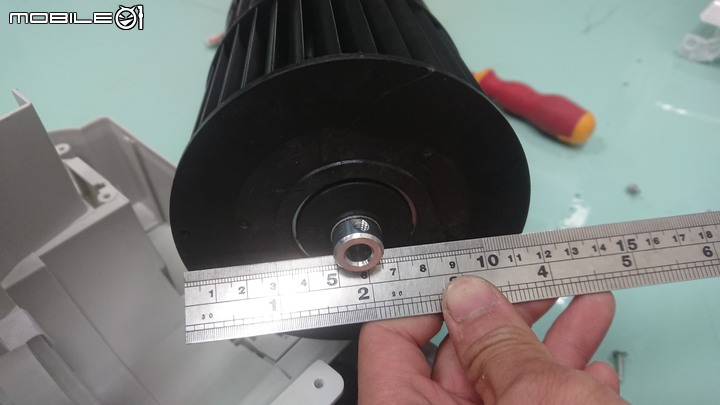

直徑來到了11.5公分
補充一下國際牌的風鼓固定螺絲都是用十字的就可以轉下來，不用特別去找2.5 MM的六角板手來拆，真正在現場做不用一直換工具比較方便

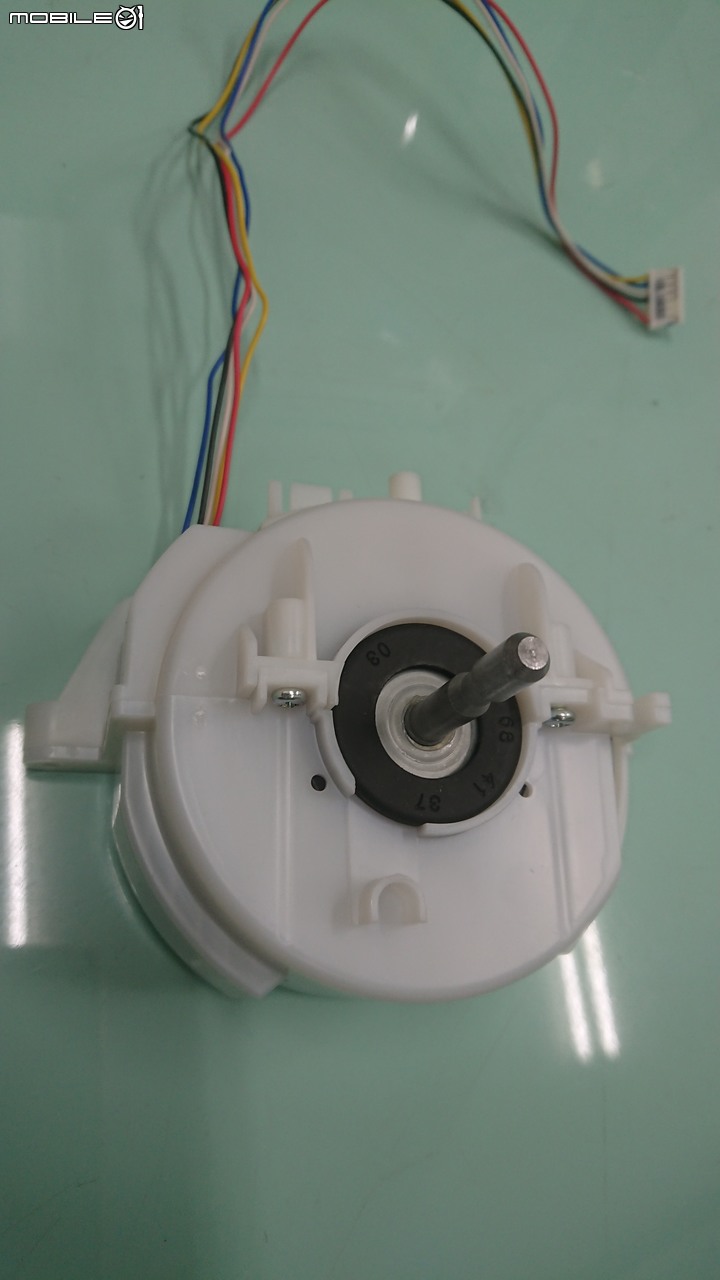

最後把風鼓的馬達也從底板上拆下來可以看到他又多包了一層塑膠殼，猜測可能是在防止某些頻率的共鳴音
用的規格是尼德科DC280~340V 29W 8極的馬達

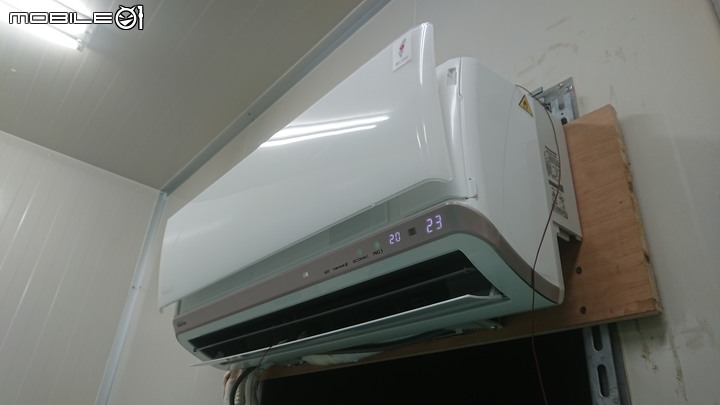

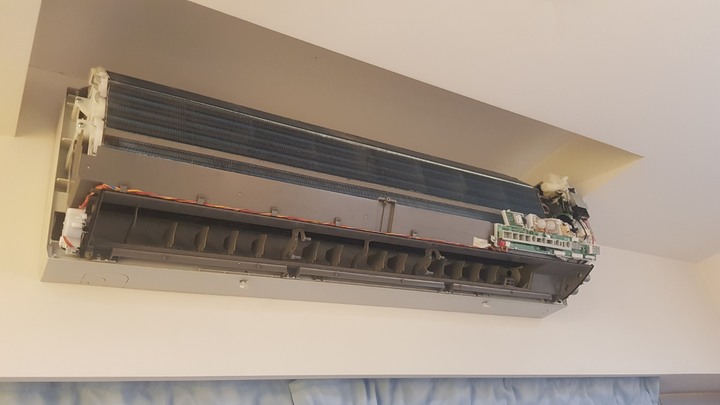

最後又組回去運轉的狀態~~~之後準備設定成工程模式測試CSPF值及現實環境使用操作設定冷氣變頻的控制邏輯等參數
總結：
最近拆解完國際牌的冷氣後可以感覺到國際牌有想要往日規的那種當代冷氣設計的模式發展，可是受限於台灣師傅不喜歡那種複雜的設計以及台灣人能夠接受的價格所以還是做了很多的取捨，現在可能還有些師傅知道當年國際牌就出了一個GX系列，那個系列是從 2012年日本國際的X系列直接移植過來但是拔掉濾網掃除的功能，並把界面都換成中文的，結果因為構造設計跟台灣原本的設計差太多被很多師傅嫌到爆，後來國際就又出了一個LX系列外觀長的差不多來對策改善
現在RX系列的室內機個人覺得整體內在設計是真的比日立再好一點，在外機的部分感覺為了合理化一些部品及用料就有些不足了，但綜合來說算是取得一個平衡性，用料沒有到最頂級，但透過採用很多大陸的料件部品把成本壓低，整體售價也是一線品牌內最便宜的
再來要講講他使用上的一些問題，例如那個橫向導風板在擺動的時候會有一個低沉的聲響，有些人喜歡很安靜的狀態就會被那個聲音打擾
還有那個奈米水離子在放電的時候也有一個像超音波的高頻音，重點是我們如果反向思考就會發現雖然廣告說的可以去除PM 2.5、異味、保濕，還有甚至能去除新冠肺炎，但如果真的那麼神奇那些空氣清淨機還有帶HEPA濾網的清淨型除濕機照理來講應該都可以不用賣了，科技廠也不必花大錢做無塵室，因為光靠奈米水離子就能把微塵全部都去除掉了， 最近觀察了很久加塞那個真的有效應該不是把為成帶回去吸附在回風口的濾網上， 那個顯示面板的數字會下降應該是因為奈米水離子還有那個負離子讓空氣中的微塵都沉降到地板去，如果板上有先進能有些想法提供意見可以測試奈米水離子的真實效果歡迎指教，我也會實測一下到底那些懸浮微粒跑哪去了！！
再來還有國際牌的冷氣在室外溫度38度時就會開始降頻無法全載運轉，現在台灣的天氣動不動就34、35度，如果再加上環境散熱不好隨便回風溫度也都37、8度，這點希望國際牌能至少把操作溫度拉到50度都能保持全載運轉不降頻保護， 另外有發現國際牌的冷氣在外氣達到40度的時候壓縮機的運轉控制就非常的奇怪，單從壓縮機的聲音可以聽出來電腦想要把壓縮機昇頻個2、3秒但又因為溫度過高保護降下來，一直這樣周而復始的循環，這部分的控制好像也沒做得很好
最後一點至於之前板上有大大說國際牌有暴風麼是確實最近實驗發現當切到測試csps的工程模式後室外機的風量會到達最強的狀態室內機的風量也會變成即使平常使用設到16度、5格風+急速運轉還更強的風量，這部分到時候實驗出來數據就會說話了
