吹著吹著變成室溫然後跳故障燈
也沒算亮了閃了幾個燈
總開關斷電後重開機又正常吹
過沒多久又重複故障
在N次重開機後蹲在室外機觀察情況
發現風扇一起動加速後就停止
始終達不到一個額定轉速
跳機原因"散熱不良導致壓縮機過熱保護"
於是從風扇相關的資訊開始查找
首先檢查風扇溫感器->拆下泡熱水測阻值正常(位置在散熱排上)
將機板可疑的零件換過一遍(網路資訊習得)
紅圈由上而下->風扇繼電器->電容50V4.7UF->電源管理晶片TOP243PN
結果全都不是 都白換了

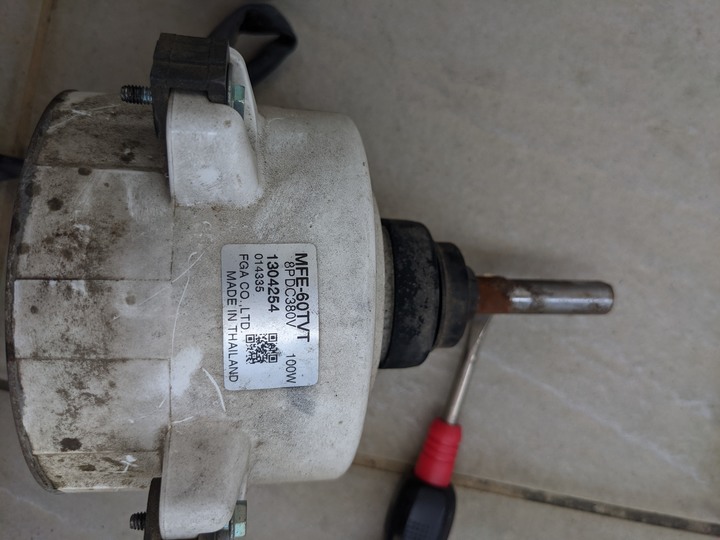

再來就是換了DC馬達
還是不行
所幸我上網有找這塊新的機板
要價9000多大洋
於是我下定決心
還是自己修看看

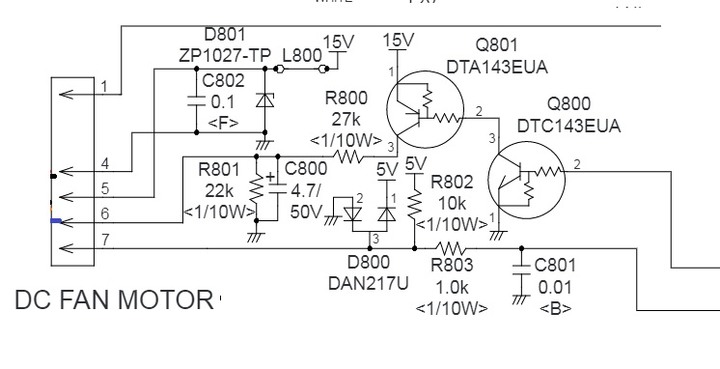

某日偶然發現此板的電路圖
先前換的晶片正常情況下(TOP243PN)
左邊腳位:
1.4量測DC300V
4.5量測DC15V
4.7量測DC5V
4.6量測DC0V(通電未開機)
查到第6腳位控制馬達轉速
開機後電壓變化使馬達轉動
應該問題在這

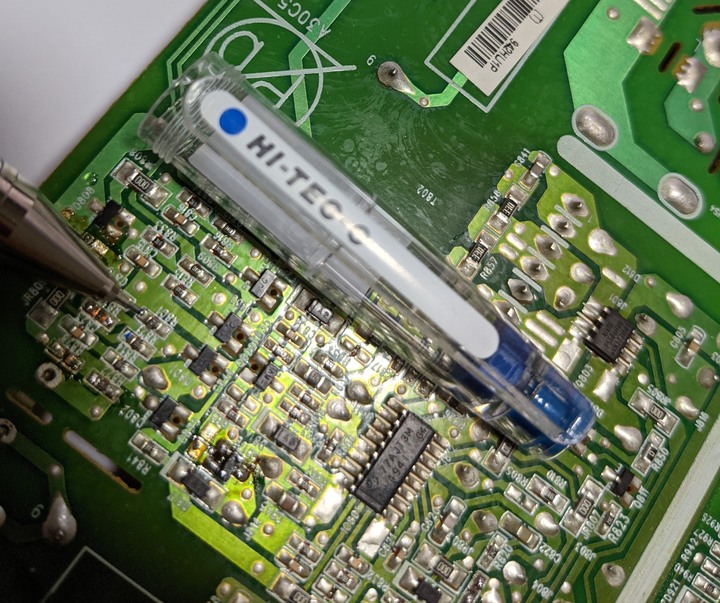

又檢查電阻 發現R801只剩13K
這是SMD電阻0603 小到北邊(0.8mmX1.6mm)
然後拆了一台報廢螢幕練習錫焊
與此同時讓我發現剛好有個22k電阻
於是就將它移植到冷氣機板上
果然沒讓我失望~~就這樣修好了
DIY維修有風險若沒把握還是請原廠支援
(有AC220V又有DC300V務必斷電拆)
