Panasonic 國際牌除濕機 F-Y181BW 清潔拆解與共振聲音處理


想想這台除濕機也用了有十年了吧, 服役這麼久大多時間都是把它獨自關在房間利用吸星大法將無法曬乾的衣服給水分抽乾, 偶爾也會放出來將整個屋子除除溼氣, 也因為都是全家人不在家時才開啟它所以不太介意它會肆意的狂叫.
之後搬了家開它的機會變多也有時須跟他同屋相處, 才感受是否它太老了狂叫的聲音也跟著增加, 有時拍拍它時, 它還會知道節制. 最近就算踹它, 它還是照樣不甩你繼續地唱著讓人不舒服的歌聲. 於是興起了把它解體來看看到底這些多出來的聲響是從哪冒出來.

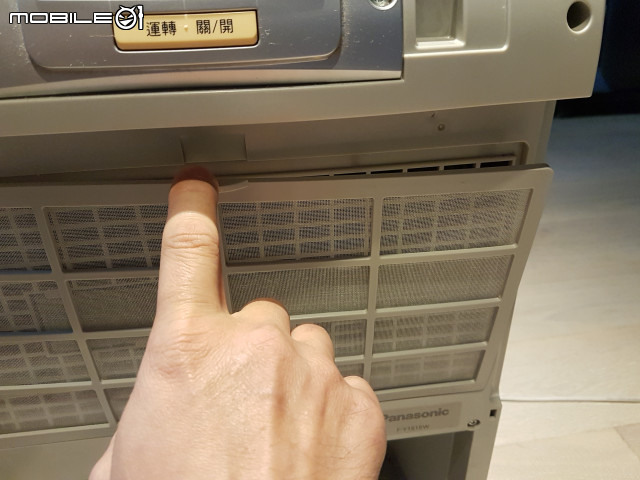

才一開前蓋就發現濾網不之道多久沒清洗堆積滿滿一層, 於是就想說拆一次就把共振音問題與除塵都處理.

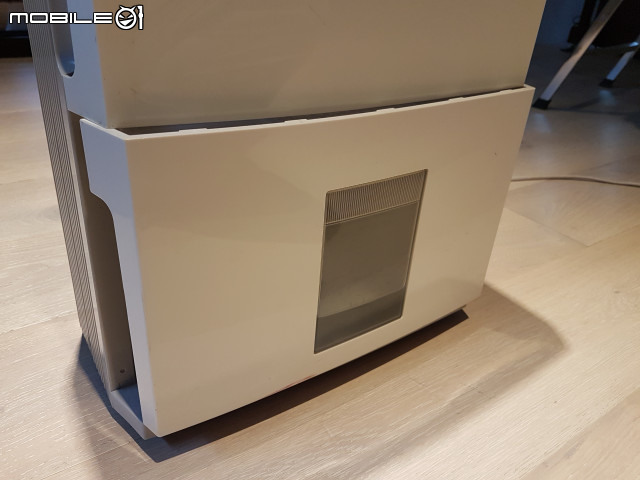

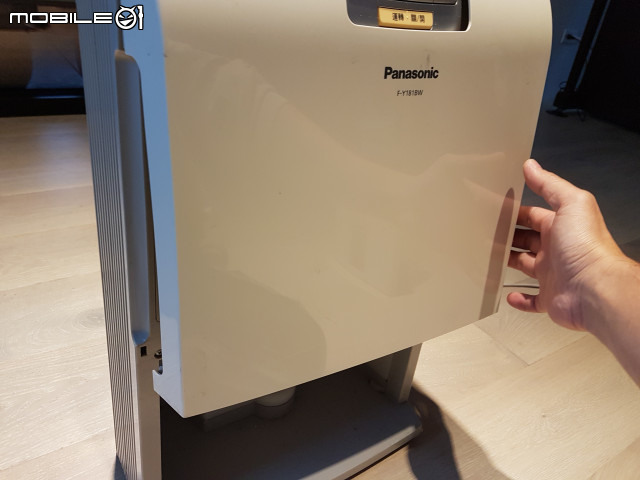

先把水箱給取出, 兩側拉出

上蓋打開, 也是兩側先拉開

好久沒拆開整台到處都沾滿著灰塵

先從上拉開

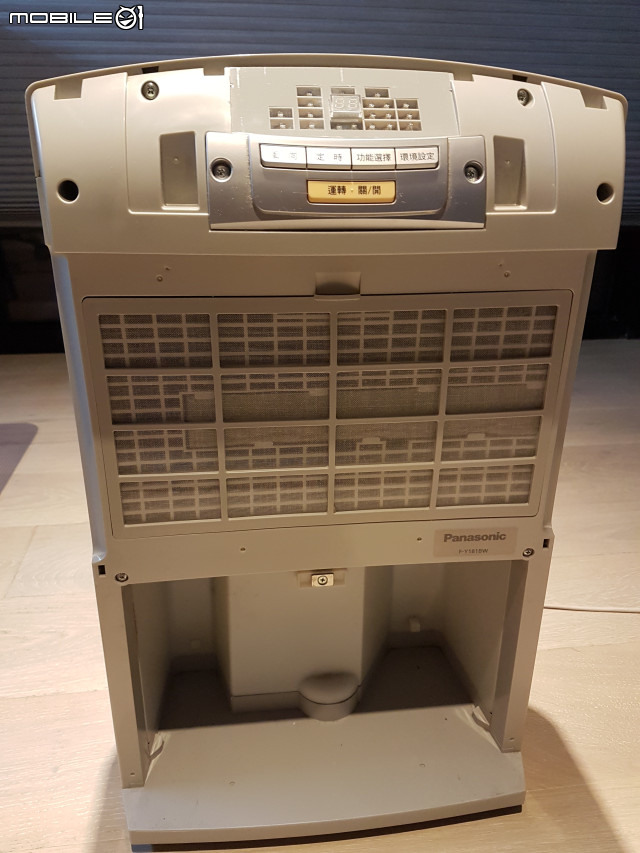

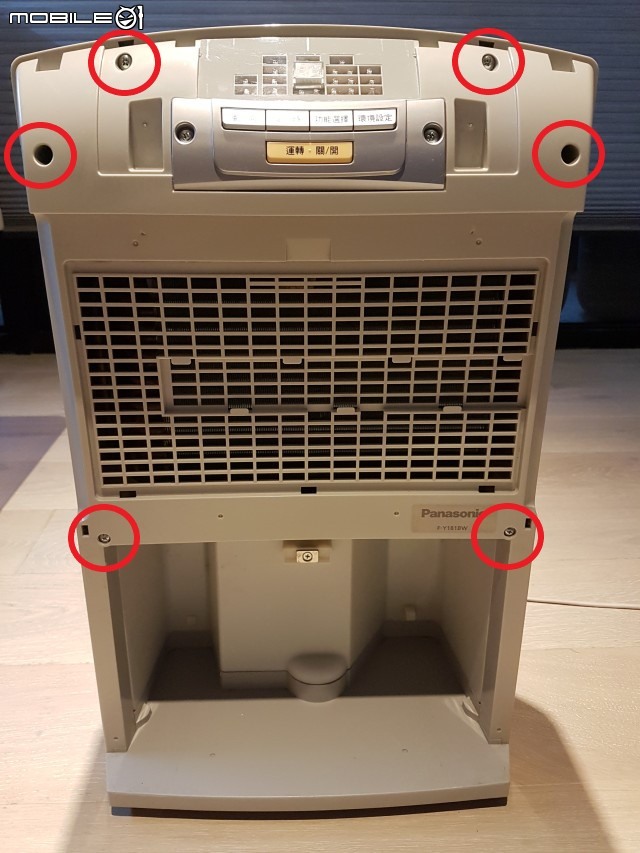

準備進行拆殼, 紅色圈起來的螺絲就是要拆殼時用到的

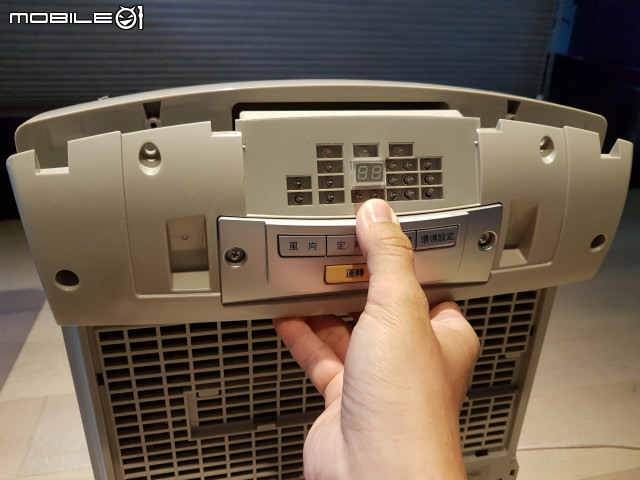

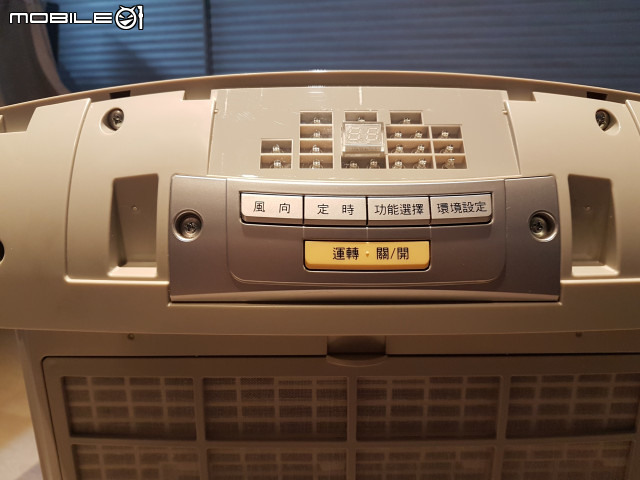

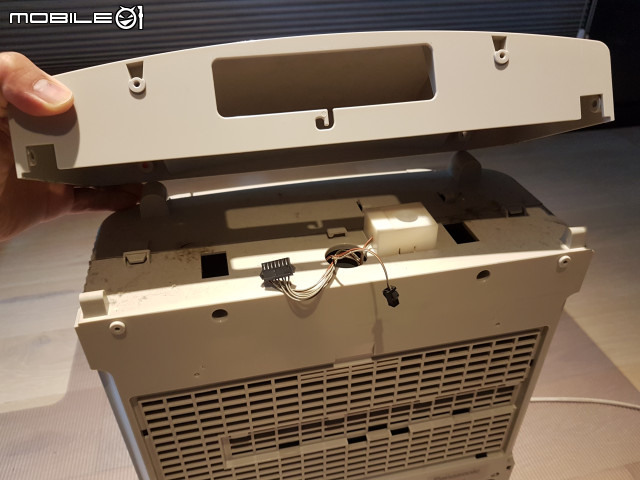

控制面板取出時要注意不要扯太大力,後面有訊號線

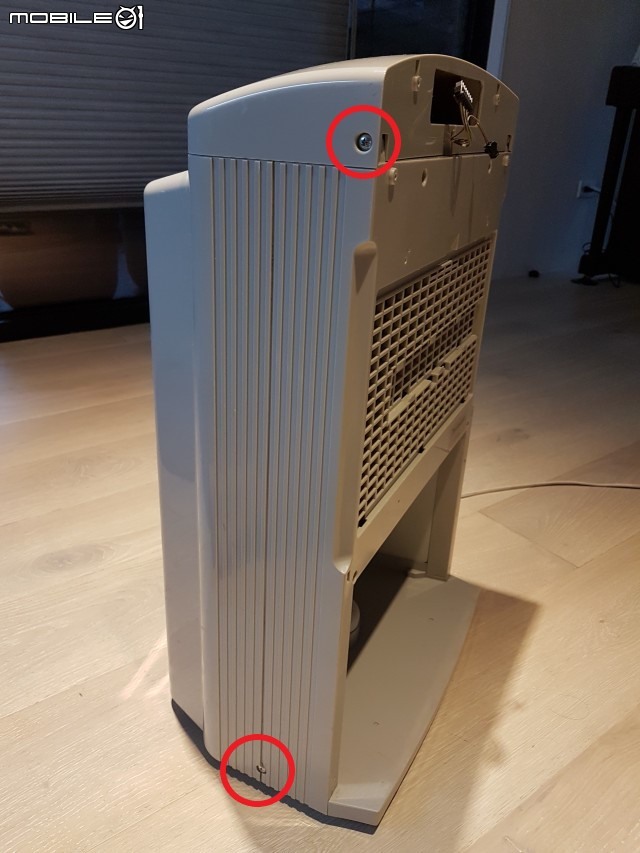

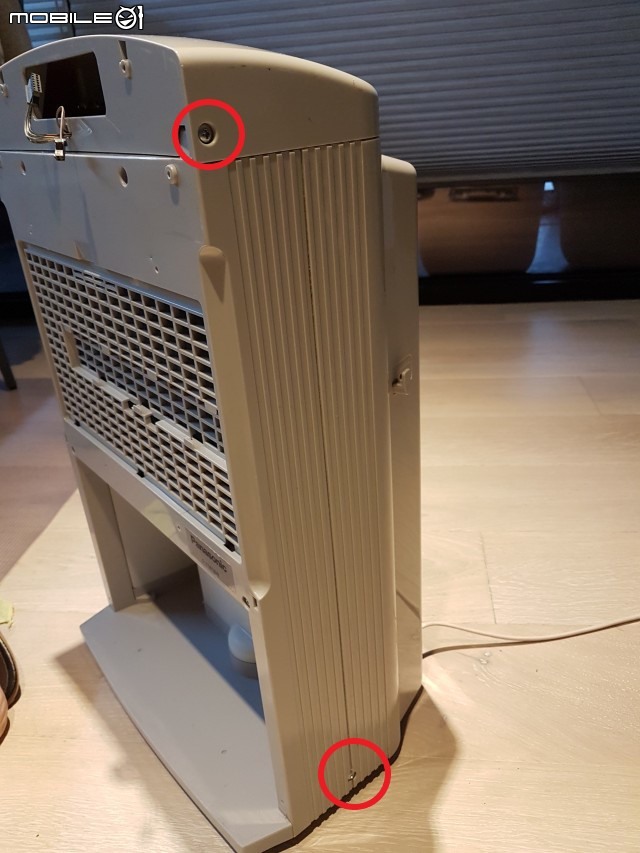

左側有兩個螺絲先拆除, 以便取上蓋

右側相同位置也有兩個螺絲

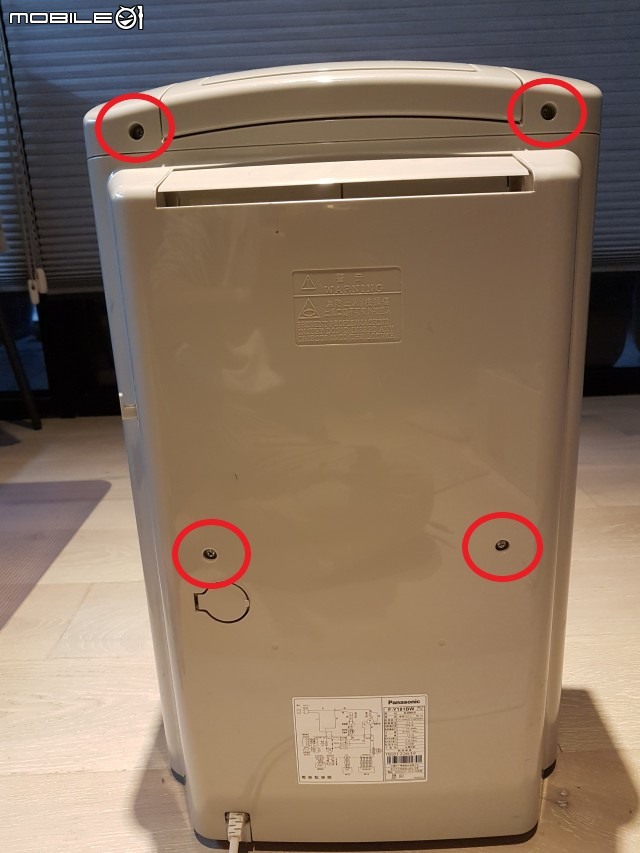

後面有四個螺絲要取出

拆除這些螺絲後上蓋也就跟著可以取下

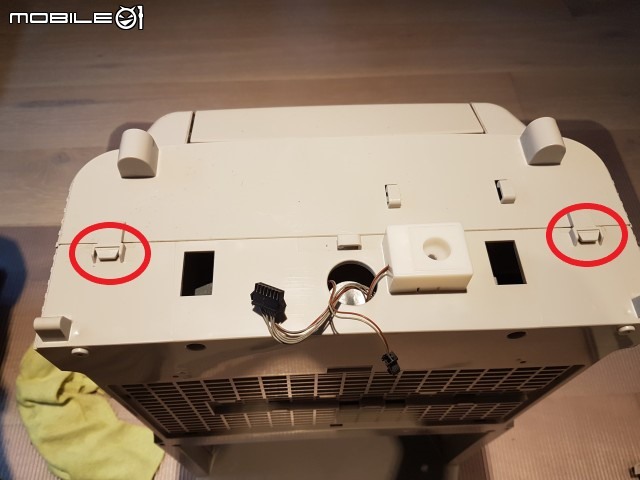

四周的螺絲都拆完了要取下前後框就剩下上面這兩個卡榫

取下後蓋四周都堆積灰塵

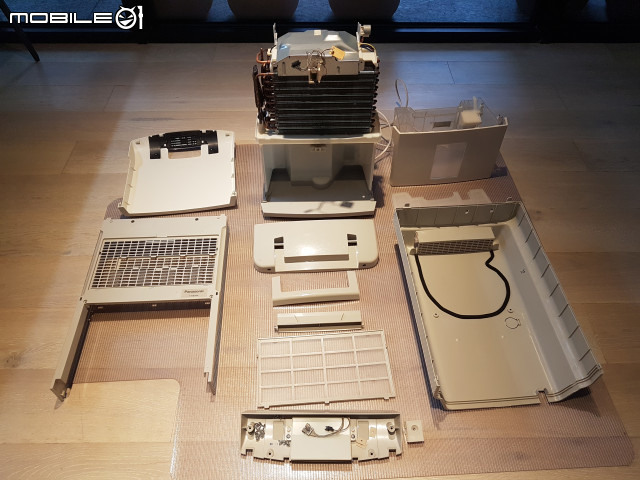

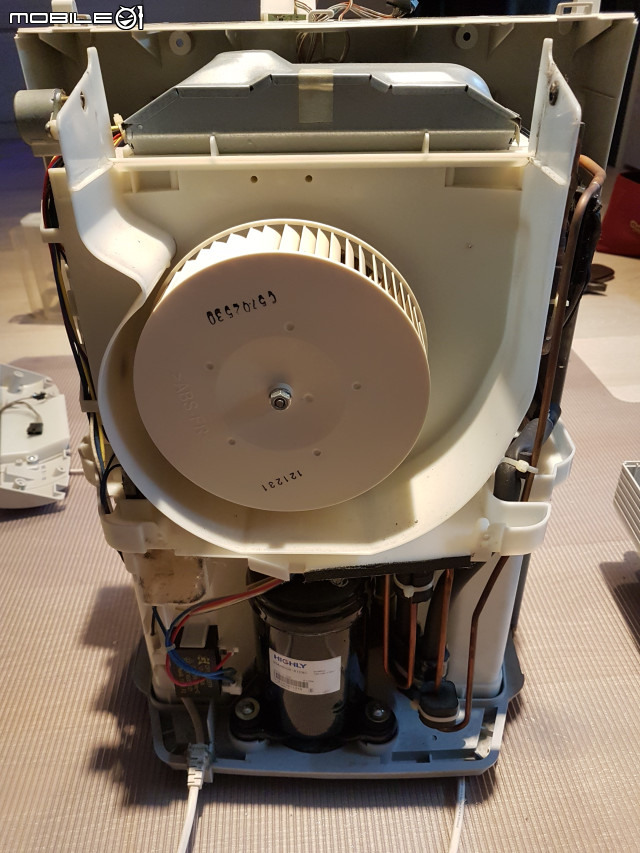

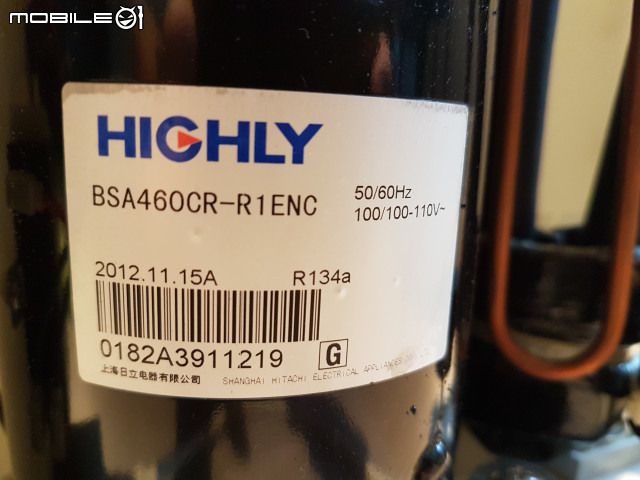

第一次看到裡面的全貌, 壓縮機牌標上的Logo不像是國際牌

阿~~原來用的是日立上海所生產的壓縮機, 原來也可以買競爭對手的零件來用啊!!! 長知識了

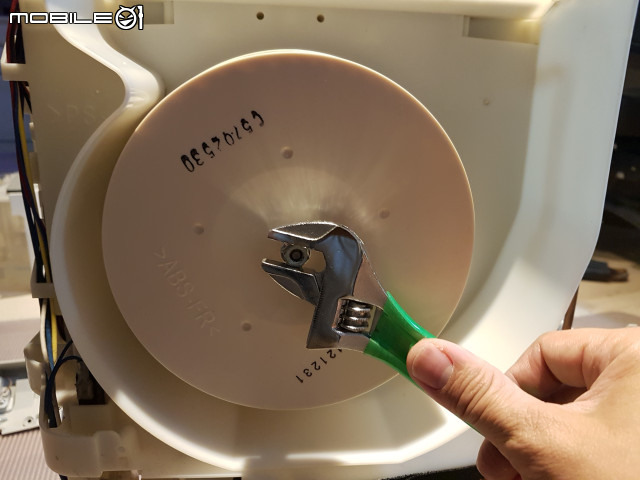

開始拆葉片

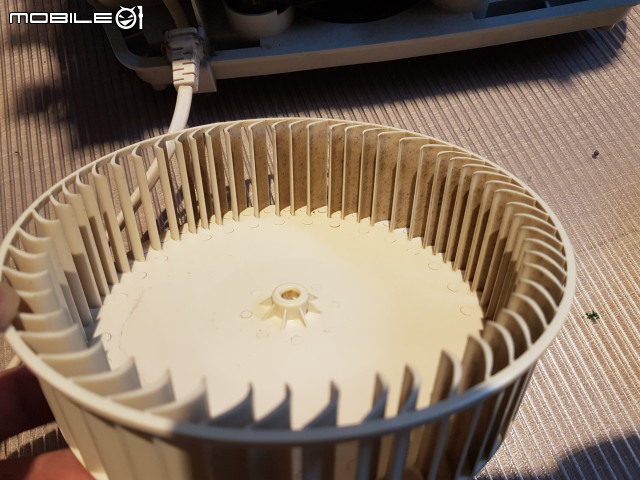

一樣也是堆積滿滿灰塵

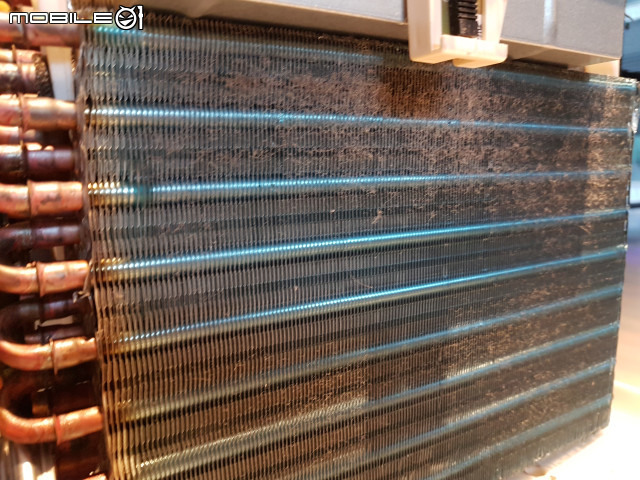

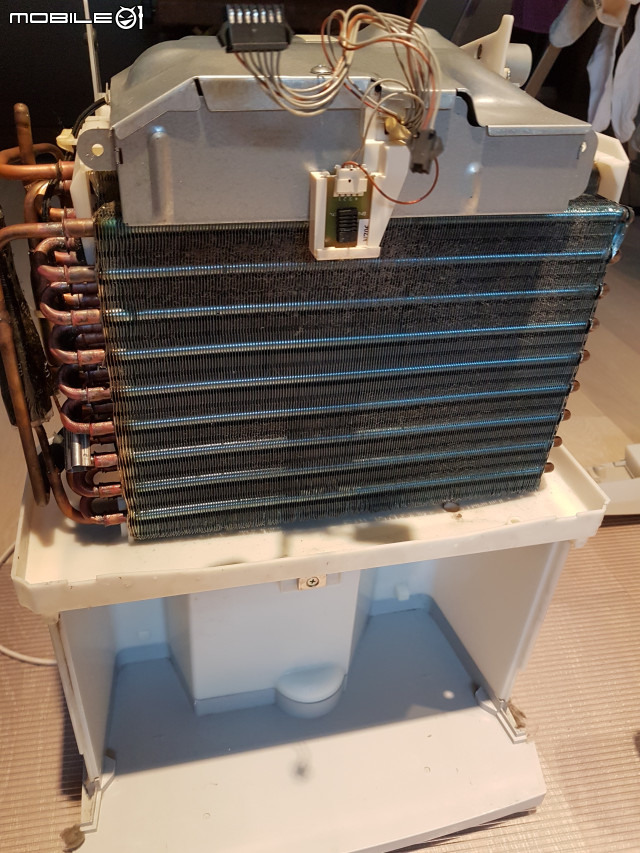

前面冷凝鰭片

仔細看也是堆積許多灰塵 , 這部分就用吸塵器前頭帶有刷子的頭刷一刷

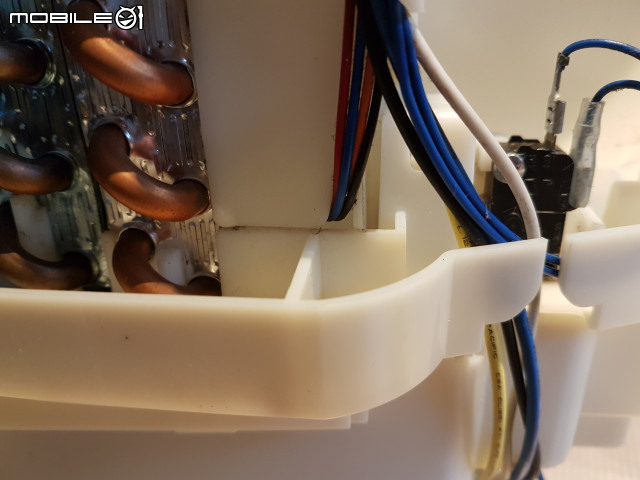

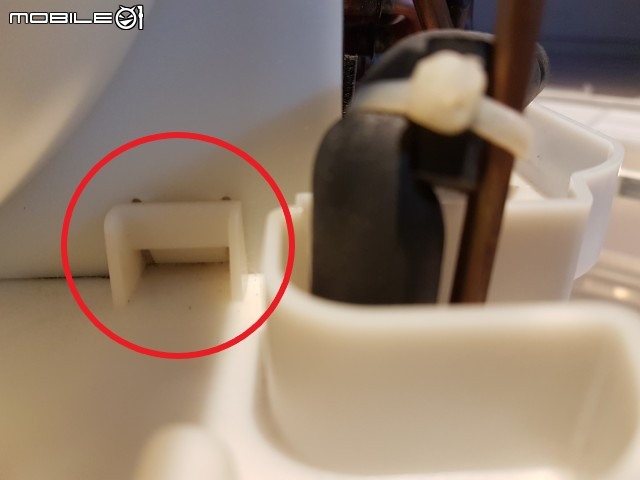

開始研究共振噪音, 發現兩處卡榫在出廠時並沒卡住, 推擠時發現有摩擦聲音, 應該這批在生產時不知是卡榫的生產公差還是設計失誤造成沒有卡住, 難怪使用多年後噪音才會越來越大聲, 偶爾拍一拍聲音就不見, 應該是這處不時的摩擦而引發連串的機殼共振噪音.

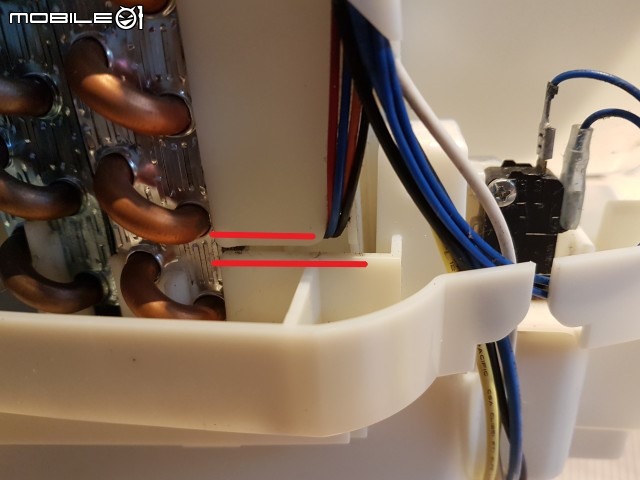

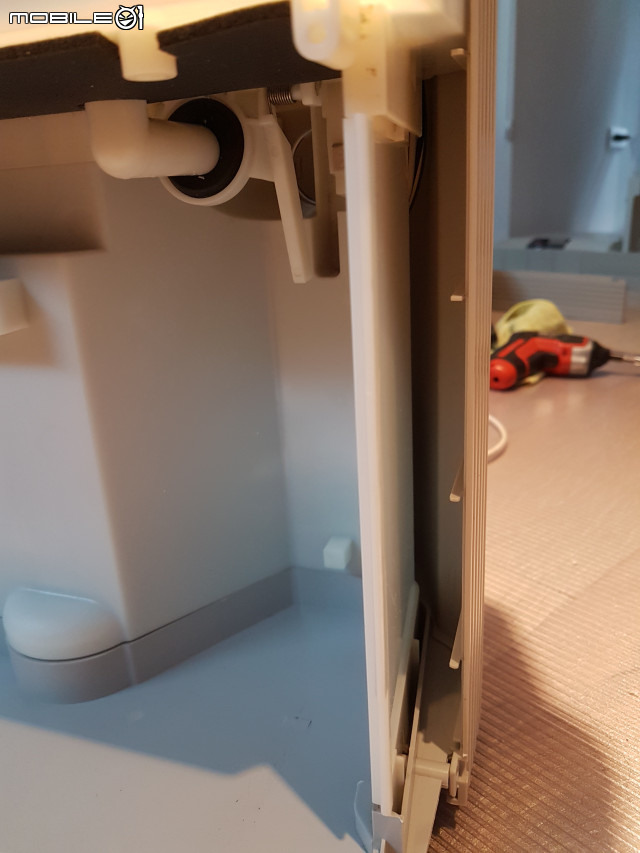

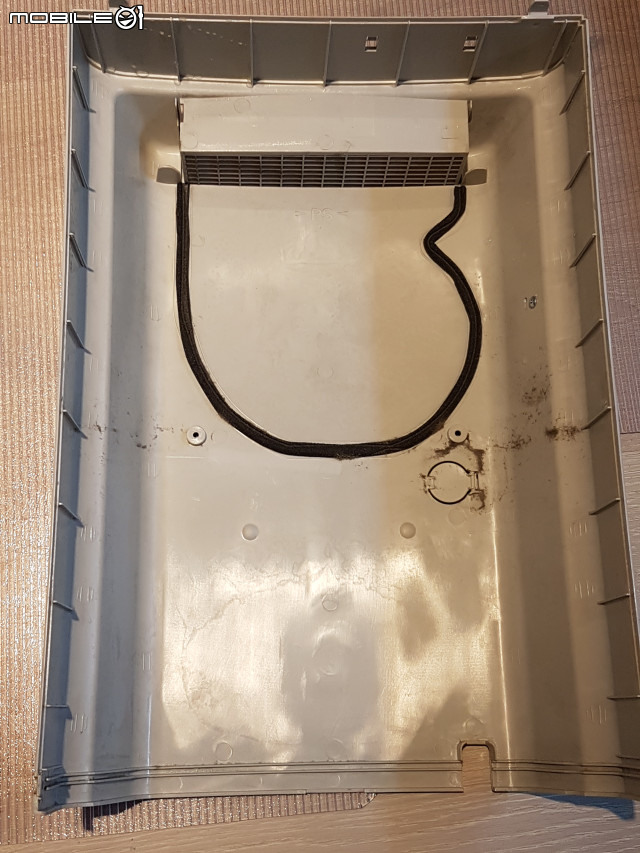

推擠後出現間隙, 發現原廠有在接縫處貼上膠條, 不過膠條也因常時壓住與時間過久變得像張紙, 應該失效了

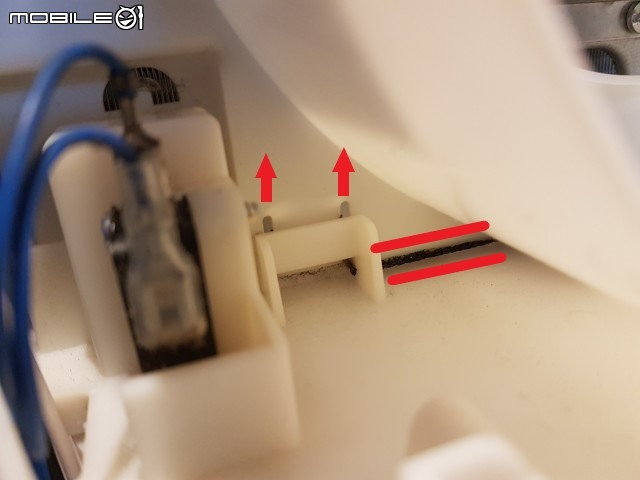

推擠後很明顯看到間隙與泡棉已扁掉, 還拍了有摩擦異音的影片, 會比較能夠感受. 等整台清潔完後再來處理異音



在等清潔後的塑膠件晾乾時, 又想到每次水箱放回去總是不能很順利地讓"滿水"燈解除,
總認為磁吸的部分應該是哪跟開關接觸出現問題, 拆開磁鐵上的螺絲後才發現裡面根本沒任何電路或機關, 只是單純的要與水箱上的鐵片做磁吸, 那就表示是其他地方的做動來通知除濕機"水滿". 再從水箱上的浮筒查看當水滿後的連動桿後, 發現除濕機本體上對應到水箱連動桿上的是一個梯型撥桿觸發微動開關, 心想每次當水滿後啟動這開關都蠻準確, 應該沒什麼問題, 那又怎會常常當水箱放回除濕機卻很常亮燈? 百思不得其解!

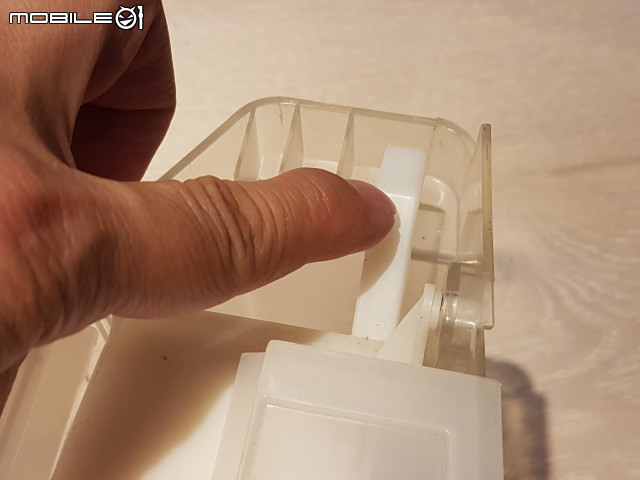

水箱連動桿接觸梯型撥桿的地方

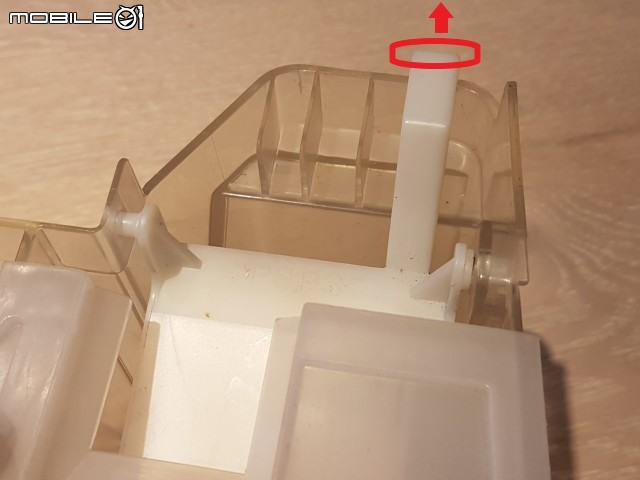

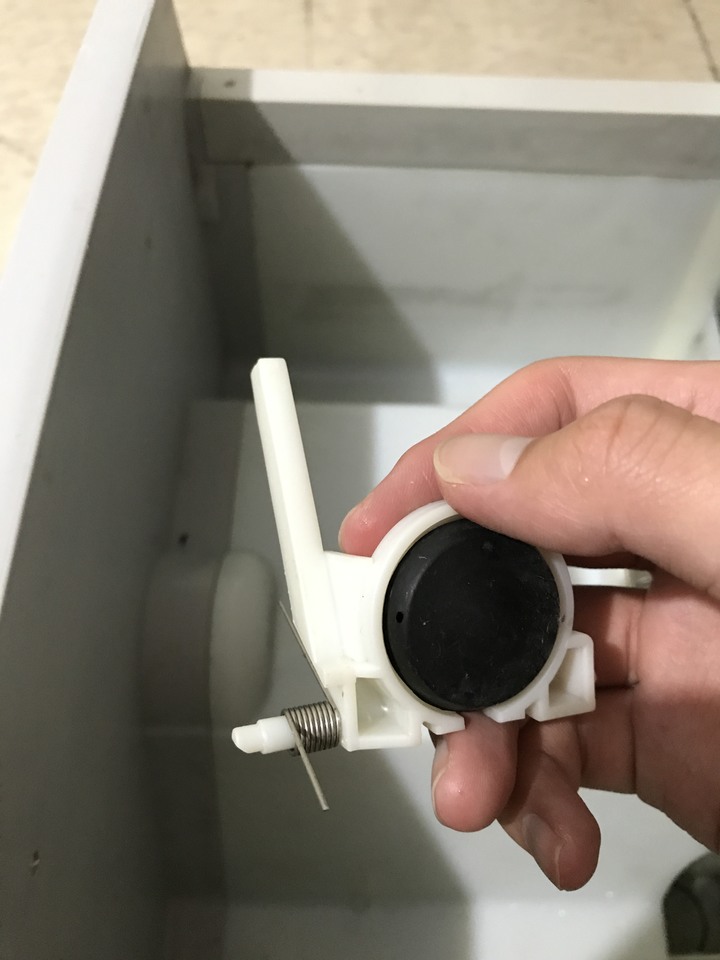

當水滿時候浮筒會頂起讓水箱連動桿往下降

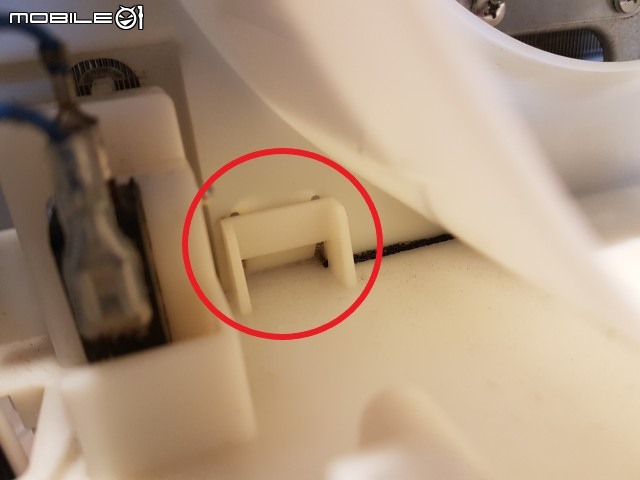

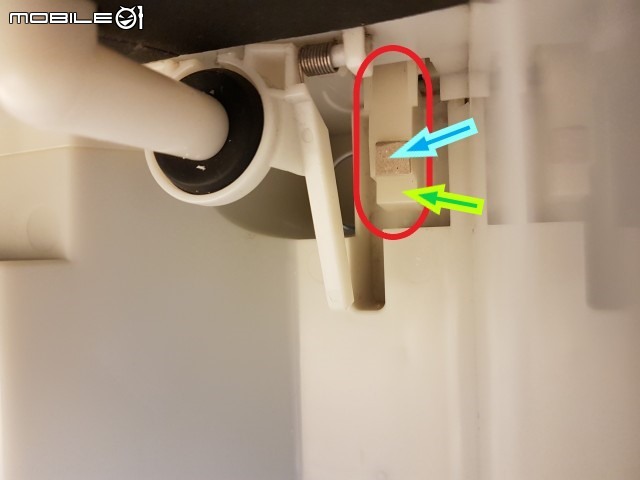

紅色圈即是梯型撥桿, 藍色箭頭處是水未滿時候水箱連動桿停留的位置,
綠色箭頭處是水滿時候水箱連動桿停留的位置

再回去查看磁鐵發現這磁鐵在這凹槽的中間, 兩旁還多了許多空間, 仔細看這磁鐵還比凹槽高出許多, 這時才發現原來是這顆磁鐵搞的鬼, 在原始設計應該是磁鐵且的尺寸要與凹槽齊平且填滿整個凹槽的大小才對. 有可能cost down或是選材料的問題導致磁鐵變短變高. 才會讓使用者一直產生問題. 其實這問題點在我當初選這台除濕機時曾考慮Sharp機種, 當時銷售員就有說到國際牌有這通病. 沒想到一顆尺寸錯誤的磁鐵會就這樣生產出貨也不改善. 果然是大品牌廠就可以任性的 阿~~

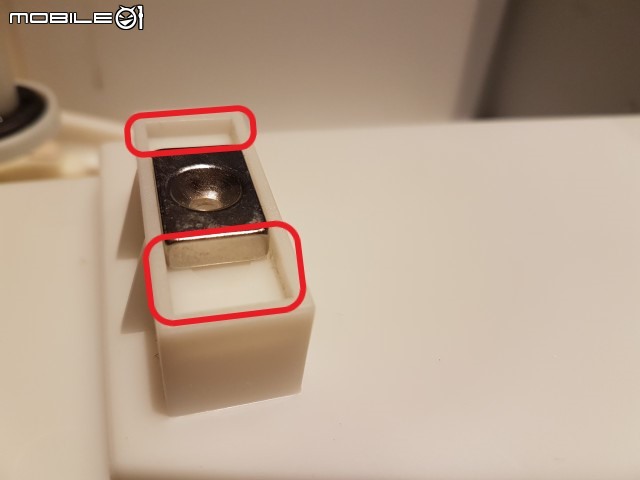

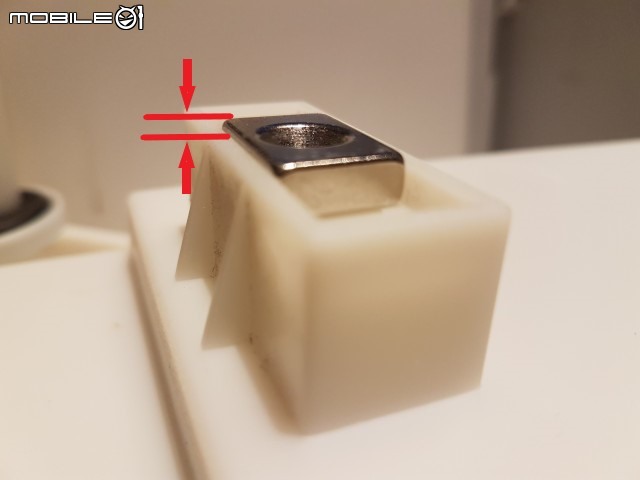

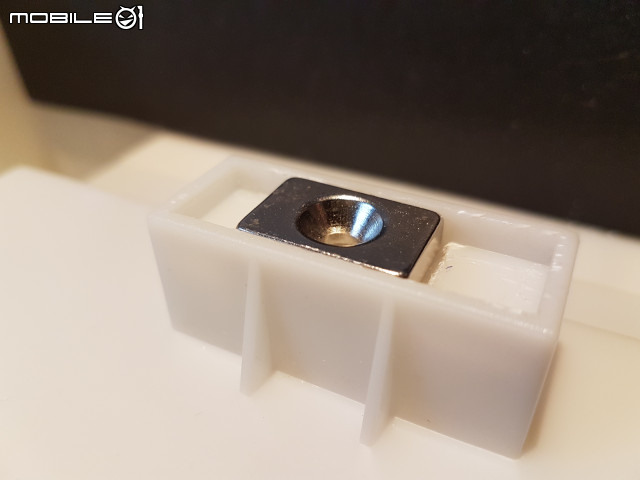

使用尺寸不符合設計的磁鐵

就是這裡凸出來, 讓我受了十多年使用不便

抓到問題就來改善, 磁鐵太硬也沒工具磨, 把凹槽再挖深反倒簡單容易許多

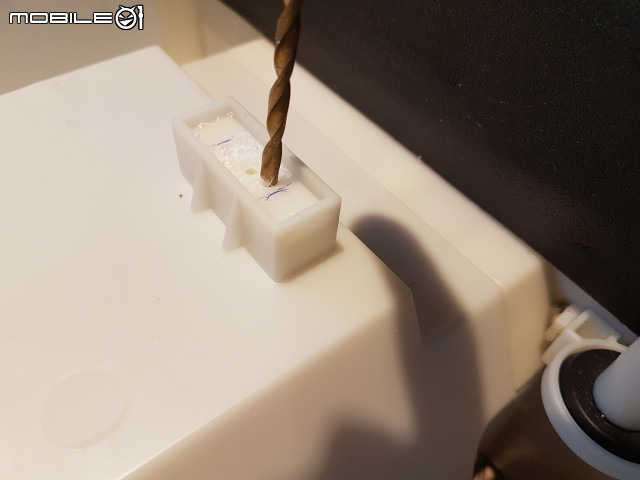

因為沒有铣床, 直接用電鑽鑽洞到約3mm深度, 畫線內盡量都鑽

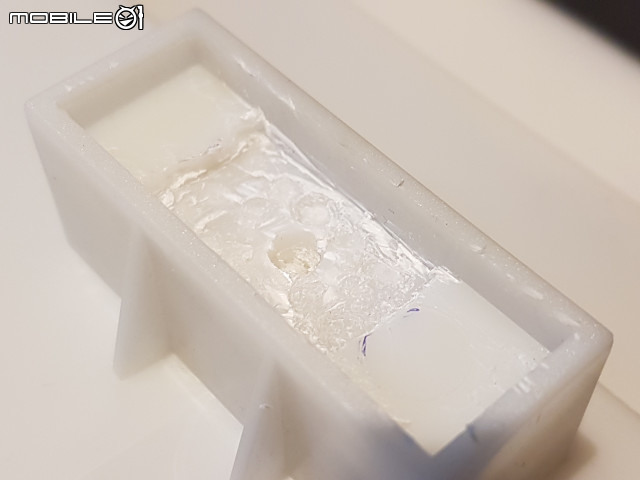

加工後再用刀片將四個角落修平

這樣磁鐵才是對的, 完全平貼在凹槽上方. 之後組裝完測試, 磁吸感覺比以前還容易吸到水箱上的鐵片,

主要的"滿水"燈也很容易的就滅掉, 不再會像以往還要左喬右推的找到一個點才會燈滅

當所有殼蓋都清洗乾淨且晾乾後就可以進行組裝

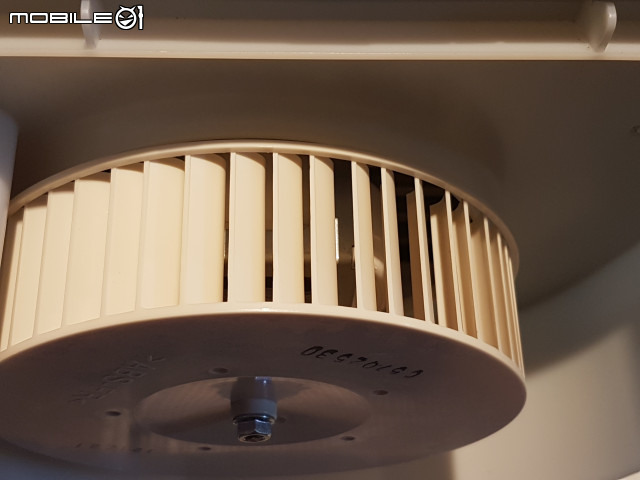

先將葉片鎖上, 變得好乾淨喔~

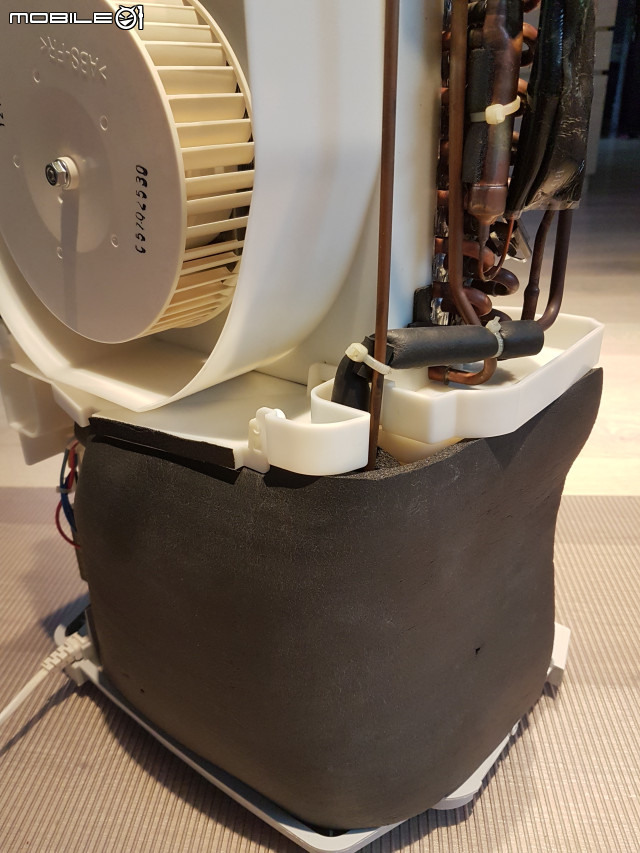

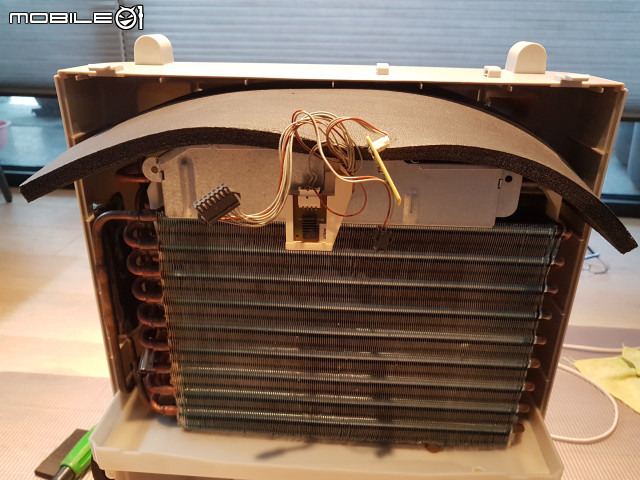

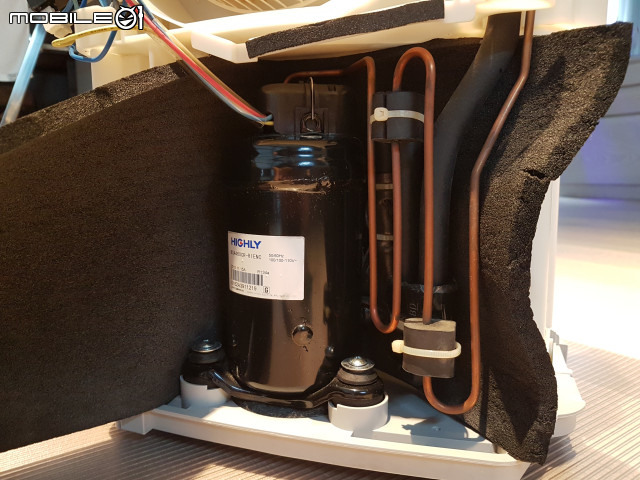

再來就是要處理共振噪音與隔音, 這次是使用防火材質的隔音棉, 由於聲音大多來自壓縮機, 所以將壓縮機室整個包覆起來

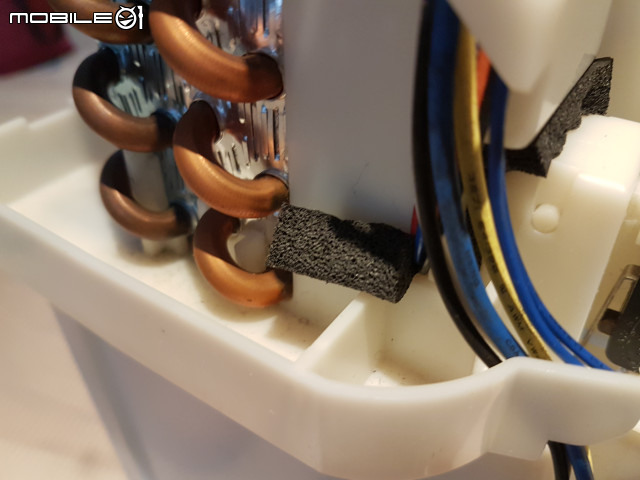

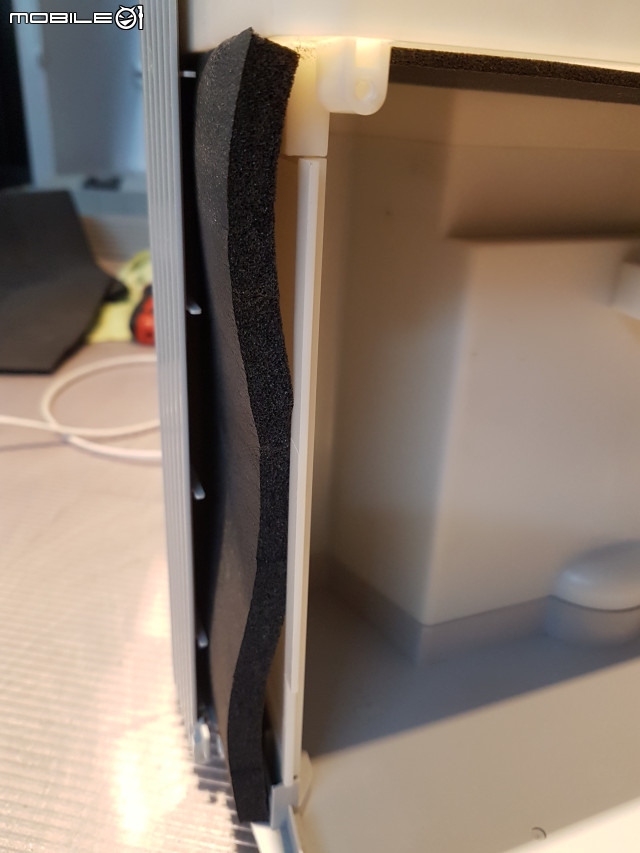

再來處理共振產生的噪音處, 剪裁合適尺寸的隔音棉塞到右側接縫處, 再次搖晃時就沒聽到摩擦的聲音了

右側下方空隙也不小, 也塞一片隔音棉

這是包覆壓縮機室的隔音棉延伸過來

上面也塞一片隔音棉

整個組裝方式就如同拆卸時的動作在的動作順序在反過來, 準備試車~


測試隔音後的影片, 原本吵雜的聲音都不見了, 感覺像之前只有送風時的聲音


在聽看看還未處理前的聲音


共振異音處理後的聲音


共振異音處理前的聲音


謝謝觀賞~
同場加映 https://freemanjjlife.blogspot.com/2019/11/panasonic-f-y181bw.html
2019-11-09 1:10 發佈
讚~我下次也要來弄我的日立rd200j....
原來國際牌除濕機早在10年前就已經開始改用日立上海廠的壓縮機囉!

他的壓縮機隔音材看起來不像是防火毛氈,
比較像是一般添加防火劑的橡膠發泡而已,
這種防火添加劑撐不過半年就會失效,你可以試試......
版主真是巧手

只不過~~
壓縮機周圍的空間都用泡棉包覆,不會又散熱的問題嗎?
freemanjj wrote:
想想這台除濕機也用了...(恕刪)

佩服樓主 可以細拆到每個 零件
我們拆 也差不多如此
樓主 你本身因該是相關產業人員吧
一般人除濕機 很少人敢拆 也很少人會送保養 因為不划算
自己DIY 真的給你讚
不過 還是要提醒一下
如派大所言 防火泡棉 防火添加劑 一段時間就會失效
你放在 有碰到 電的部分 一定要移開
這整台 都是塑膠 易燃物 要注意 要注意 要注意(重要 說3次)
深海裡的派大星 wrote:
原來國際牌除濕機早在10...(恕刪)


謝謝你的提醒, 我剛拿火燒看看買了快三年的泡棉目前還是有效果, 我會再隨時注意看看
elly296 wrote:
版主真是巧手只不過~...(恕刪)


也想說拿來實驗看看, 我都長時間使用它. 目前使用還沒出現異狀或異味.
