家裡的2對1冷氣(約14年了),竟然在使用中有燒燬煙味,去檢查才看見室外機的端子台己經膠黑掉了.
且控制室外機的電線因燒燬,導至不過電(或許這樣才沒繼續燃燒).因想要買端子台回來做更換,請教一些問題,請大大幫幫忙.
1.端子台,只是一種鎖電線的零件是嗎?有沒有任何保護的功能呢?及那裡有在賣這零件?
2.我量測阻抗如圖中的綠框(3.1Ohm)及黄框(1.7Ohm),這是正常的嗎?依線路看來只有壓縮機的阻抗,但阻值很小有點怕怕,接上去不知會不會吃大電流又燒燬.
3.這動作電流為5A (2.8KW 冷氣)及8.8A(5.8KW 冷氣) ,可以算出阻抗多少才是合理呢?
4.繼電器的A,B 端多少阻抗才是合理呢?
5.從配線圖中,可以量測那些位置來確認,內部的零件有無其它損害呢?
6.各位大大有無看這類似問題呢?這只是端子阻抗過熱還是有突然零件損害大電流造成燒燬呢?
(檢查內部並無其它地方有燒燬)
附上端子台及配線圖,請各各大大幫忙看看.

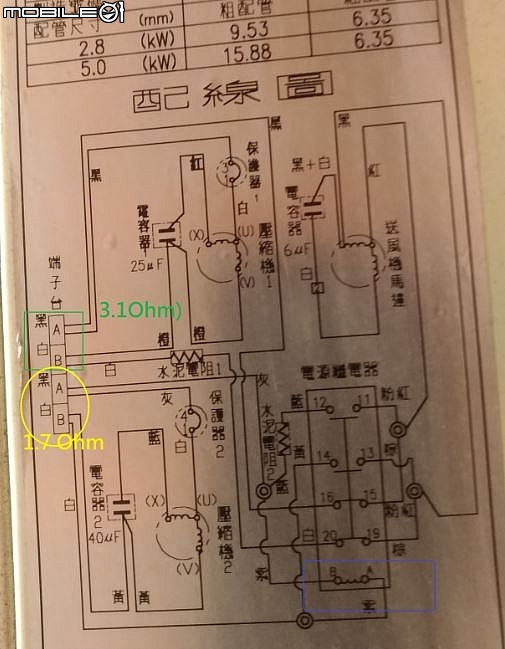

配線圖:

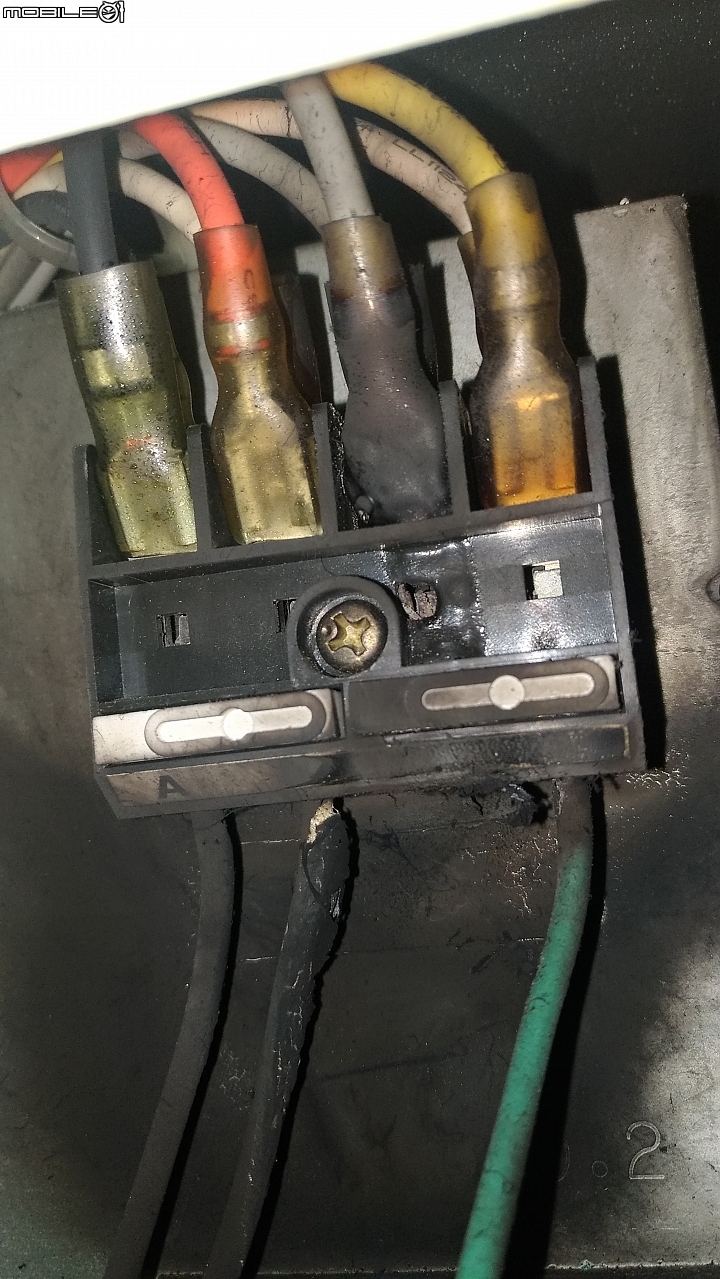

端子台(看來為5.8KW 那台電線燒燬)
端子台2
