冷氣電源220V竟然是這樣接的!

x1166

x1166
個人積分：934分
文章編號：65557114

934分

樓主

2017-08-28 3:05

以前在特力屋買冷氣
他們都是有特約廠商來安裝，
不管是哪個牌子，都是有特約的外包廠商來安裝。

他們在我窗型冷氣口附近的插座直接拉線接分離式冷氣

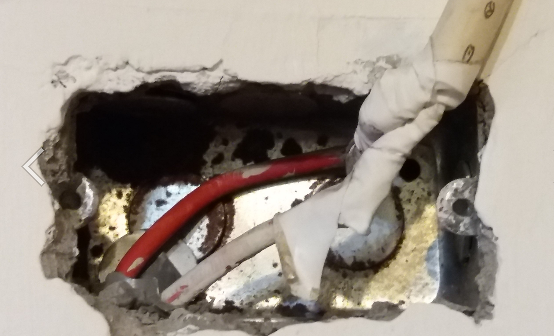

剛剛拆開接線盒看到，如下圖所示
冷氣電源220V竟然是這樣接的!

我覺得有點問題耶，根本少一條地線啊!!!
而且沒有開關，直接這樣接不是很不妥當嗎?

我在網路上找了一下220V的開關
冷氣電源220V竟然是這樣接的!

想要接個開關，但是這種開關的孔徑卻是1.6mm，而且這一個開關要價240元

冷氣線路是2C 3.5mm
還是220v的開關有3.5mm的孔徑?

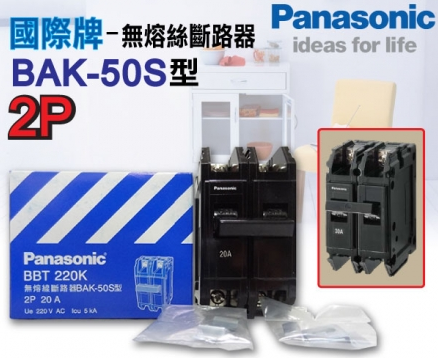

是否我直接買個30A的無熔絲開關給冷氣線路獨立使用會比較好?
冷氣電源220V竟然是這樣接的!

2P 30A無熔絲開關售價175元

2017-08-28 3:05 發佈

文章關鍵字冷氣電源 220V 220

osyahkim

osyahkim
個人積分：1801分
文章編號：65557243

1801分

2樓

2017-08-28 5:23

坑爹

牆壁上裝那個好醜

淘寶搜尋
大功率开关面板86型

加上運費還比這一顆240便宜

把牆壁那個金屬盒挖掉
買塑膠阻燃暗盒塞進去(好像才不到5塊台幣)
金屬明盒稍貴

changkulong

changkulong
個人積分：2464分
文章編號：65557434

2464分

3樓

2017-08-28 7:18

你說缺少的是接地線，但是因為你家可能沒做接地所以沒有。
一般來說你家電錶應該是單相三線，比較好理解為火線+110,水線0,火線-110，所以在兩條110電位差即220v，也就是你插座內接法。
電閘請專業的提供意見。

tonikaku

tonikaku
個人積分：606分
文章編號：65558987

606分

4樓

2017-08-28 10:08

配電盤就有一個NFB了
末端再加一個浪費錢
你要關機去配電箱關就好了

你那個開關不是電源線開關
線徑當然不用那麼租
你拿來接電源線反而危險

osyahkim

osyahkim
個人積分：1801分
文章編號：65562273

1801分

5樓

2017-08-28 13:52

NFB並不是設計可以經常開關的
當成開關使用會容易壞
壞掉還不是最恐怖的
了不起壞了換掉就好

最恐怖的是該跳閘卻不跳

要經常開關

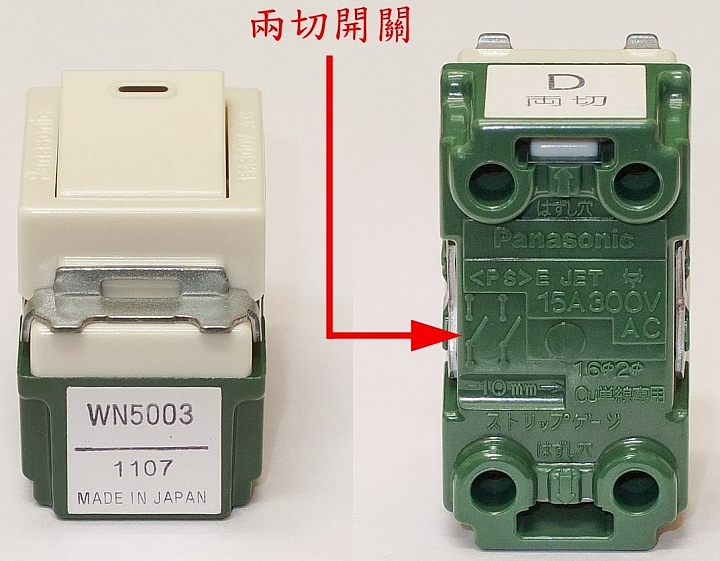

請安裝大功率的雙切開關

煙雲煙

煙雲煙
個人積分：945分
文章編號：65562726

945分

6樓

2017-08-28 14:27

x1166 wrote:
以前在特力屋買冷氣
他們都是有特約廠商來安裝，
不管是哪個牌子，都是有特約的外包廠商來安裝。

他們在我窗型冷氣口附近的插座直接拉線接分離式冷氣
剛剛拆開接線盒看到，如下圖所示

我覺得有點問題耶，根本少一條地線啊!!!
而且沒有開關，直接這樣接不是很不妥當嗎?

我在網路上找了一下220V的開關

想要接個開關，但是這種開關的孔徑卻是1.6mm，而且這一個開關要價240元

冷氣線路是2C 3.5mm
還是220v的開關有3.5mm的孔徑?

是否我直接買個30A的無熔絲開關給冷氣線路獨立使用會比較好?

2P 30A無熔絲開關售價175元

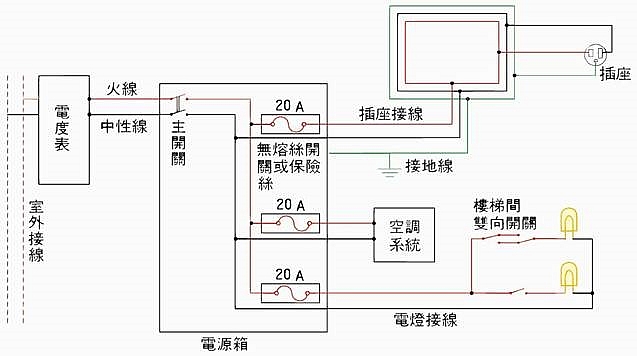

你少了一個20A NFB獨立迴路給冷氣機使用。

======================================================================

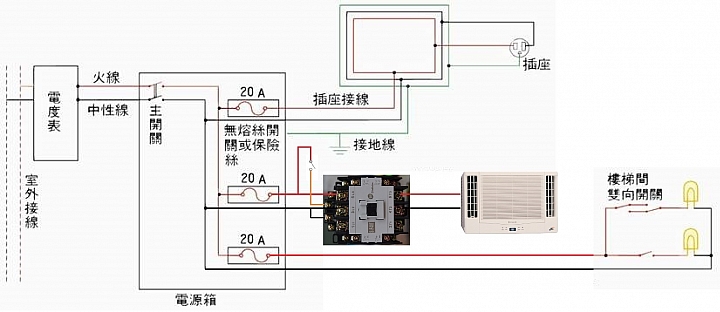

如果冷氣機要加裝開關來控制電源，可用壁上開關控制一個20A的電磁接觸器來達成

======================================================================

電工法規、第三章：低壓電動機、電熱及其他電力工程、第二節：低壓電動機、第一五四條

每具電動機（壓縮機）以裝置一分路為原則，但有下列情形之一者，數具電動機得併由同分路供電。

1.額定不超過一馬力之低壓電動機如每臺之全載額定電流不超過六安，得數具共接於一分路。但電壓在六○○伏以下者，分路保護之額定以不超過十五安，電壓在一五○伏以下者，分路保護之額定以不超過二十安為條件。如此等電動機如屬由工作人員動者(Manually start)得免個別裝設過載保護設備。

2. 電動機個別裝有過載保護設備者，如滿足下列規定，得數具共接於一分路：

(1)各電動機必須有符合規定之操作器。

(2) 分路必須以熔絲或斷路器保護，其額定按第一五九條第二款規定辦理。

(3)分路熔絲額定不得超過同分路中容量最小之電動機之全載額定電流之四倍（但電動機之過載保護設備如屬特殊設計，經在名牌上標明應裝之分路許可最大額定者不在此限）。

(4)分路分歧點至電動機過載保護器間之導線長度不超過八公尺，其載流量應不小於該分路導線之三分之一。長度超過八公尺時，其載流量應不小於該分路導線之載流量。

(5)凡須同時運轉操作之整套型機器，除危險處所及第一、二類應埃處所外，其分路保護額定得不受第二款第三目之限制。
