【請教】浴室排風扇電路設計(台達電VFB21AXT2)

hualien01
個人積分：0分
文章編號：48456756

0分

樓主

2014-01-29 1:00

台達電VFB21AXT2，可利用開關控制高排風量、低排風量
開- -> 高排風量
開-關-開 -> 低排風量
……
一直循環下去

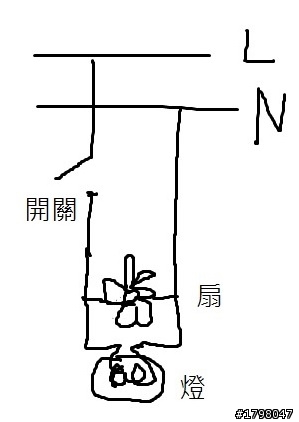

目前家裡浴室電燈與排風扇並聯，共用一個開關

是否加裝個裝置，可以達成
開- ->燈亮、風扇高轉速
關- ->燈滅、風扇低轉速
開- ->燈亮、風扇高轉速
關- ->燈滅、風扇低轉速
……
一直循環下去
也就是說，平時沒用廁所時(沒開燈)，排風扇一律低轉速在排氣

謝謝各位！

2014-01-29 1:00 發佈

文章關鍵字浴室排風扇電路設計台達電VFB21AXT2

meayi

meayi
個人積分：299分
文章編號：48457606

299分

2樓

2014-01-29 5:03

目前家裡浴室電燈與排風扇並聯，共用一個開關-------火線共用，關掉燈具沒電後抽風機不會轉

chih0106

chih0106
個人積分：2220分
文章編號：48459692

2220分

3樓

2014-01-29 10:11

hualien01 wrote:
台達電VFB21AX...(恕刪)

最簡單的方法：電燈與排風扇的開關分開獨立。

hunter98

hunter98
個人積分：68分
文章編號：48459699

68分

4樓

2014-01-29 10:12

買多段式電子開關回來研就應該可以達到你要的功能.

放牛的

放牛的
個人積分：24分
文章編號：48466918

24分

5樓

2014-01-29 19:02

可選用三段或四段的電子開關,兩段的電子開關只能作個別切換!
我是選用三段式的,第一段: 燈+風扇(強),第二段: 風扇(弱),第三段: 風扇(強). 作法是把第一條線控制線給電燈,第二,三條控制線接在一起給風扇,目前使用正常! 但因各家的接線可能略有不同,建議還是以電子開關上的標示為主.

nobodyreason

nobodyreason
個人積分：53分
文章編號：48467360

53分

6樓

2014-01-29 19:54

看起來多段式電子開關也無法滿足樓主需求，因為你的風扇要(開-關-開)才能換檔。

支持一下這位大大的說法~

chih0106 wrote:
最簡單的方法：電燈與排風扇的開關分開獨立。

Boll-rs232

Boll-rs232
個人積分：56分
文章編號：48470667

56分

7樓

2014-01-30 0:42

hualien01 wrote:
台達電VFB21AX...(恕刪)

台達電VFB21AXT2，可利用開關控制高排風量、低排風量

先檢查一下那個開關,是不是單純的ab接點,
如

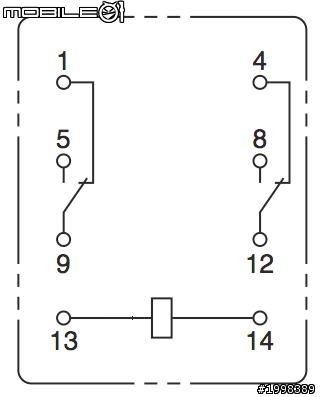

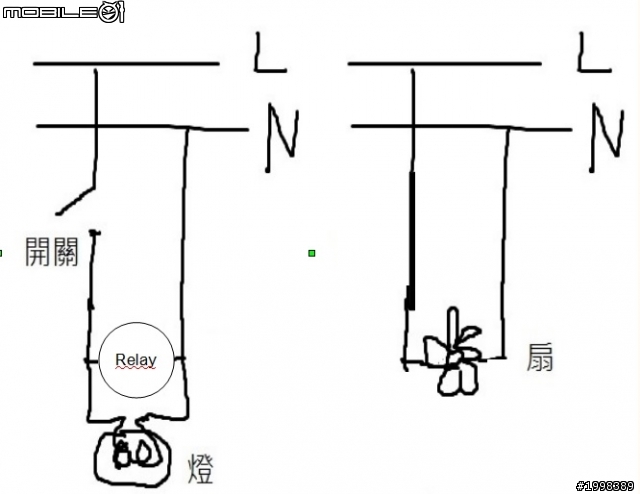

是這種接點,就用110vac的Relay取代它,

Relay的線圈電源,並聯電燈,

浴室排風扇另外拉電源供電

hualien01

hualien01
個人積分：0分
文章編號：48480766

0分

樓主

2014-01-31 3:32

Boll-rs232 wrote:
台達電VFB21AX...(恕刪)

你好：
請問relay要接到哪？

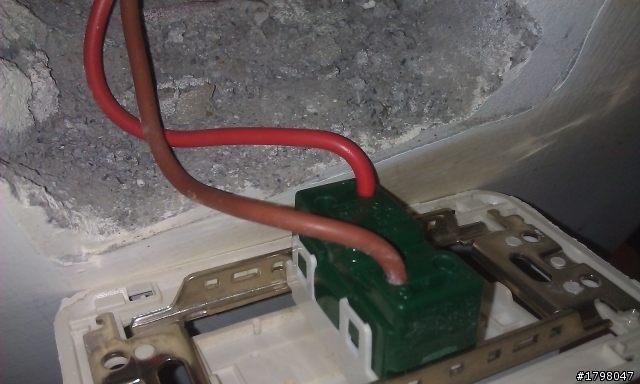

開關樣式

謝謝您的回覆！:)

hualien01

hualien01
個人積分：0分
文章編號：48480786

0分

樓主

2014-01-31 3:42

hunter98 wrote:
買多段式電子開關回來...(恕刪)

之前爬了文
四段式電子開關
可做到

開風扇(高速)+燈
關
開風扇(低速)
關
開風扇(高速)+燈
關
開風扇(低速)
……

這樣一來第一,三段的風扇+燈的風扇永遠是橘燈高速 , 第二,四段的風扇永遠是綠燈低速 ...

但我希望的是

開風扇(高速)+燈
關風扇(低速)
開風扇(高速)+燈
關風扇(低速)
……
(無燈時，都是用低速在排氣)

謝謝您的回覆！

Boll-rs232

Boll-rs232
個人積分：56分
文章編號：48490713

56分

10樓

2014-02-01 11:41

hualien01 wrote:
你好：請問relay...(恕刪)

台達電VFB21AXT2，可利用開關控制高排風量、低排風量

先檢查一下那個開關,是不是單純的ab接點,

要先檢查..
台達電VFB21AXT2,

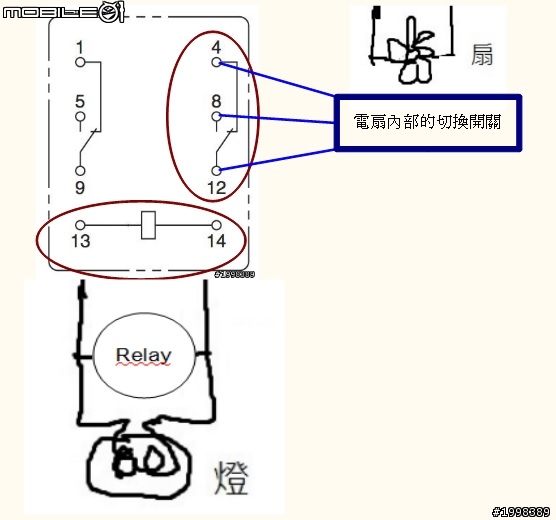

-內部的開關接法,
才知道如何去改線,
