[不專業開箱] SHARP 冷暖變頻空調 AY-S25THX / AE-S25THX

繼2012年5月，小弟安裝三菱電機的冷暖空調後，發表[[不專業開箱] 三菱電機 冷暖直流變頻空調 MSZ-GE25NA 日立大金之外的選項]
http://www.mobile01.com/topicdetail.php?f=168&t=2736550&p=1

隔年，2013年5月，小弟家中繼續安裝SHARP冷暖變頻空調，然後再和大家分享。

話說，AY-S25THX並非新機種，相信許多01的朋友家中早就已經安裝享受，
小弟在評估家中客廳使用的冷氣時，也是有上來參考大家的經驗與分享，
非常感謝各位提供的意見。

有朋友推薦富士通將軍，有朋友推日立，也有人推Panasonic，
還有朋友說，已經做對的事情何必再改呢?

但是經過長久的思考後，最後決定了SHARP。
因為他有[自動清潔-室內機機體與濾網]，因為他有自動除菌離子.....

說實在，也可以買一台三菱電機+SHARP的除菌離子產生器(或空氣清淨積機)...
但是因為環境的關係，就想用用看這種設計究竟在台灣悶熱的環境下是否管用。

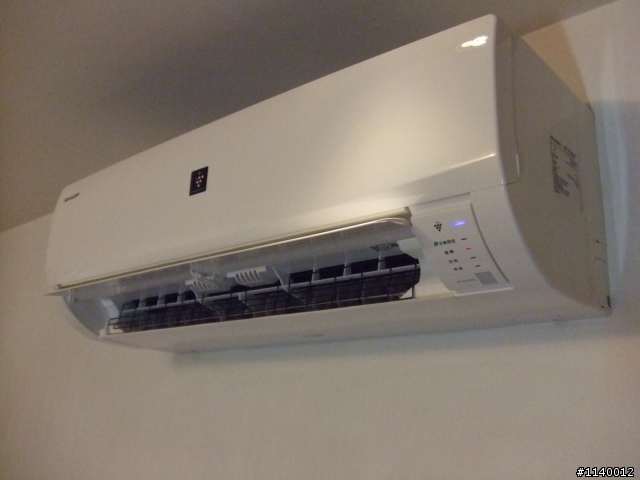

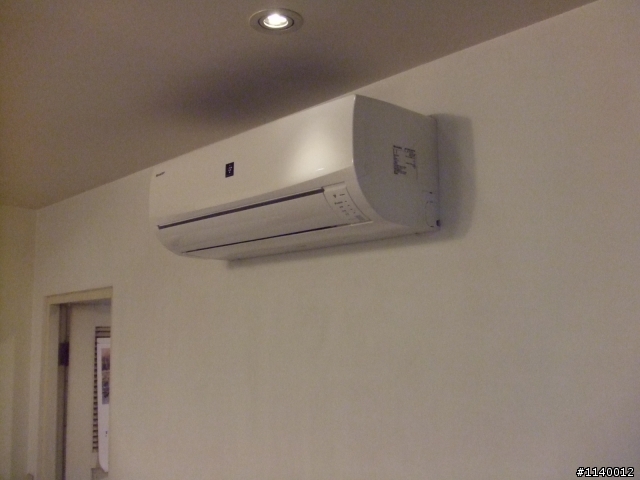

這是剛剛安裝後的室內機的樣子


把上面的保護膜除掉後的樣子

和三菱電機相較，三菱電機的室內機的表面是[霧面]消光狀，
而SHARP就是整個[拋光面的質感]平滑光亮。
仔細看SHARP的導風板，是整片大片的(三菱電機的靜音大師是分兩片)。
這大片導風板，看起來就像飛機要起飛降落時，主機翼會伸出來的襟翼。
事實上，這片導風板真的在氣流的調整上有強大的功能。(待第二回再說明)

左側45度角 機身比較厚...約28.3公分

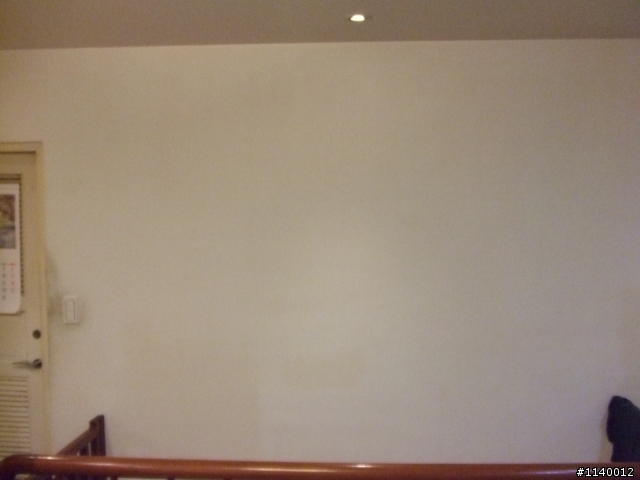

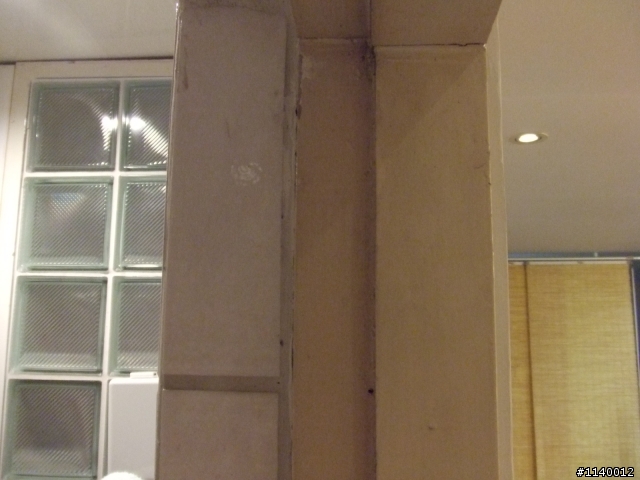

裝機前的樣子...


裝機前的樣子 45度角

下面是通往地下室的樓梯...這也是小弟想要自動清潔功能的最大原因

牆壁的後面是化妝室，所以必須要洗洞。

化妝間，那個白色的盒子是 GENEVA 的小音響。上方就是洗洞預定區。下面是免治馬桶。
GENEVA 開箱請看
http://www.mobile01.com/topicdetail.php?f=168&t=3329272&p=1#43337917

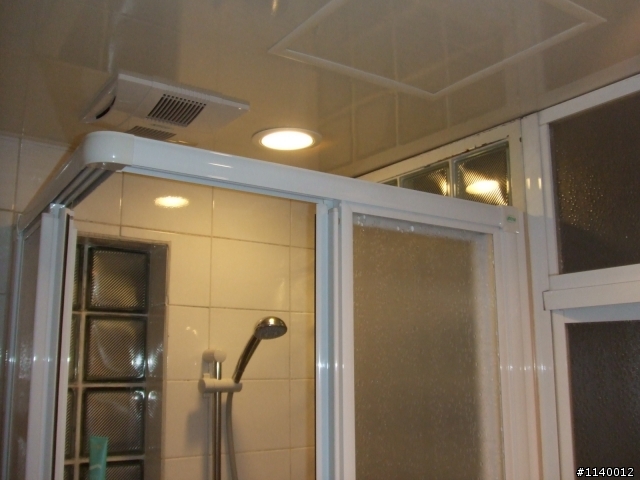

馬桶對面是淋浴間。


淋浴間隔壁原本是浴缸，但是因為父親年邁，改成無障礙空間，比較舒適。


因為浴缸敲掉，磁磚等重貼，所以浴室有了新面貌。
室外機就是要從這邊搬出去。(需要拆窗戶)


現場介紹完畢，就開箱。
室外機


室內機


直直的把箱子抽出來...


室外機也有強調這個...SHARP的看家本領...Plasmacluster~自動除菌離子
但是這個應該是表示室內機有這個功能的意思吧...
SHARP的室外機，整機金屬外殼，不是甚麼強化塑鋼。師傅看了非常誇獎...
隔壁的日立，是用塑鋼殼，這樣真的省下不少成本~


中華民國製造...


鰭片沒有任何的傷痕，給個讚


室內機的天靈蓋，其實，SHARP的室內機主要是上方進氣

這邊有個扣分，就是冷卻器的鰭片，有幾處有些許的一元硬幣的弧度般的淺淺凹陷。
另外，兩片自動清潔濾網共有有三處生產過程中的不良狀態。(後面再做說明)

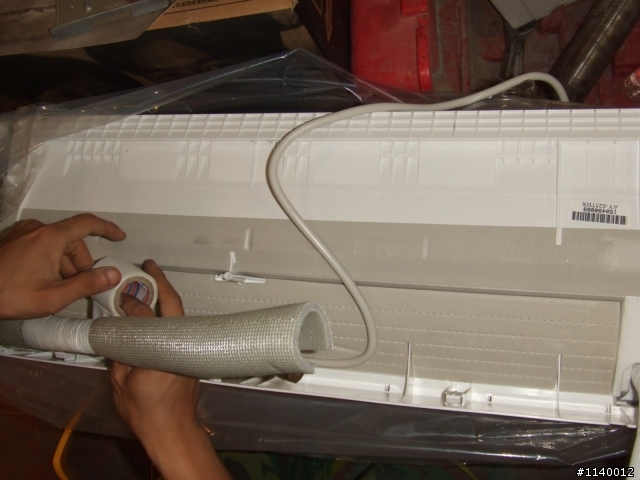

室內機的背面

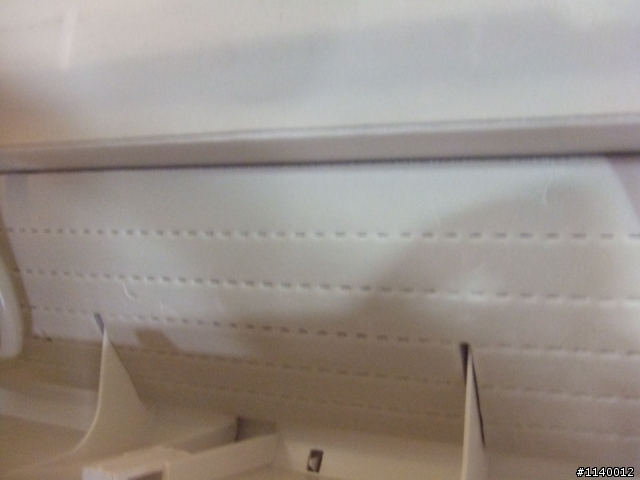

背面的隔熱棉，滿有質感的。不過裝機後根本看不見


室內積的管線 這台是室內供電220V
師傅是從隔壁房的日立冷氣(室外供電)接電出來，拉到馬桶上方，做一個插電盒。

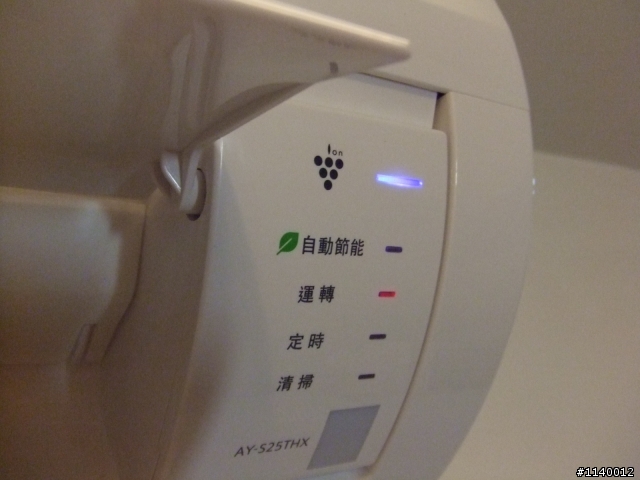

室內機的操作顯示介面

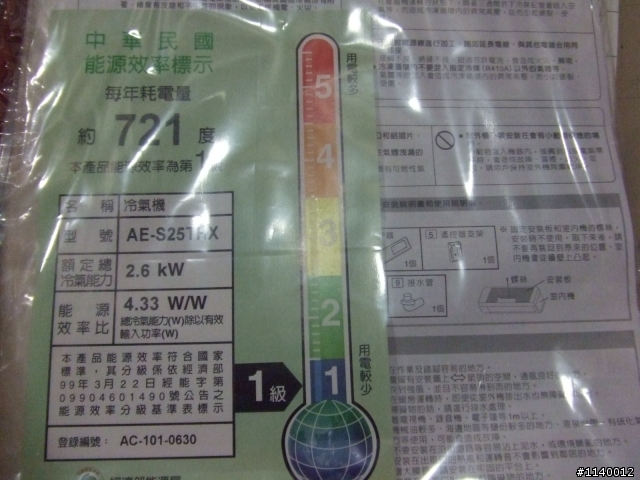

這可是省電一級

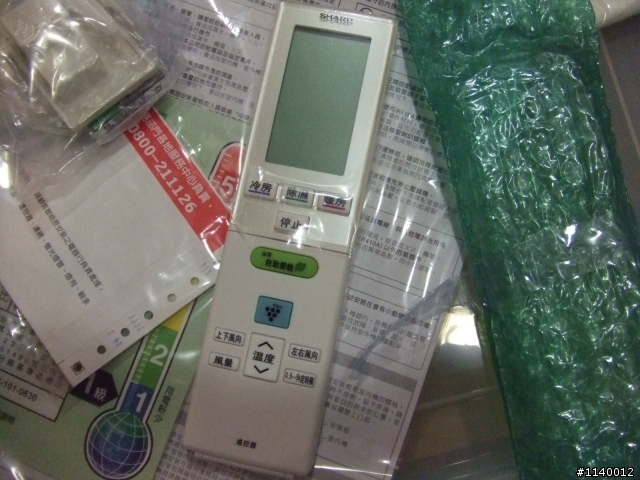

遙控器的樣子 (SHARP的遙控器都長長的...家裡的BS調諧器的遙控也是長長的)


大液晶


簡單介面


打開外蓋後，內部的介面...還是很簡單

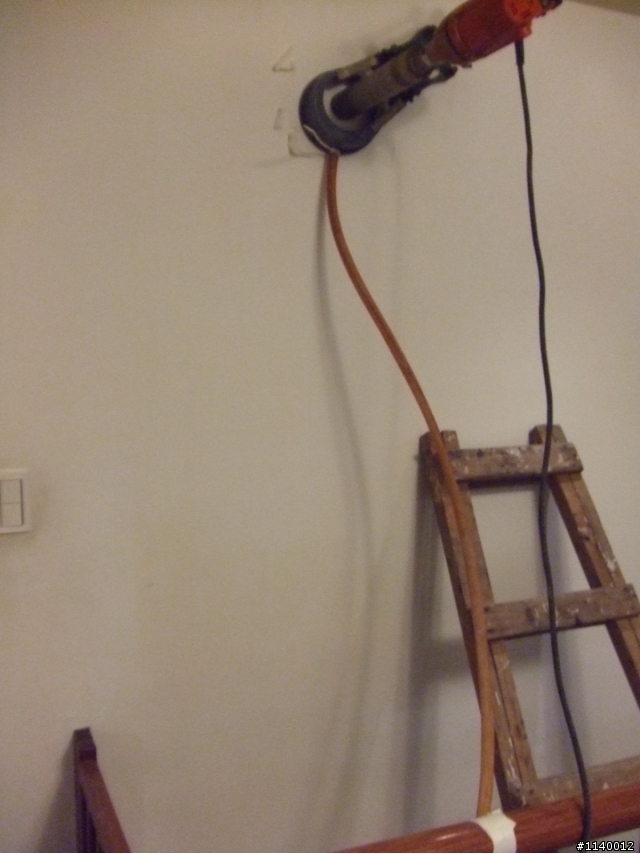

師傅要打洞了 架上梯子 ..下面是懸空的挺危險


洗洞機


準備洗洞


看到師傅得意的微笑了嗎


室內機的排水，要靠這小海豚幫忙把水帶到室外。須要跑管線。
小弟的規劃是不安裝在室內機正下方，因為那真的不能看...
所以設計放在廁所不起眼的地方。考慮很久，最後決定放在GENEVA頭上。
因為這邊是最乾燥最無水氣的地方。這小海豚胃口很大，吃220V的電。


小海豚


小海豚的頭頂 會噴水...


小海豚背面


當初，浴室天花板老舊，有請木作大師傅來更換，那時候大師傅堅持要做維修孔，
小弟本想省下這筆錢，老師傅千勸萬勸。時至今日，果然發揮強大功效。
老師傅，小弟敬仰您。都算到這一步了。

室外機，這位師傅劈哩啪啦的手腳很快。基本上，小弟在管室內的時候，
這邊都已經幾乎快要做好了...


220V的電纜線


管槽配件


拍外面，裡面動作也是很快...


室內機掛架完成

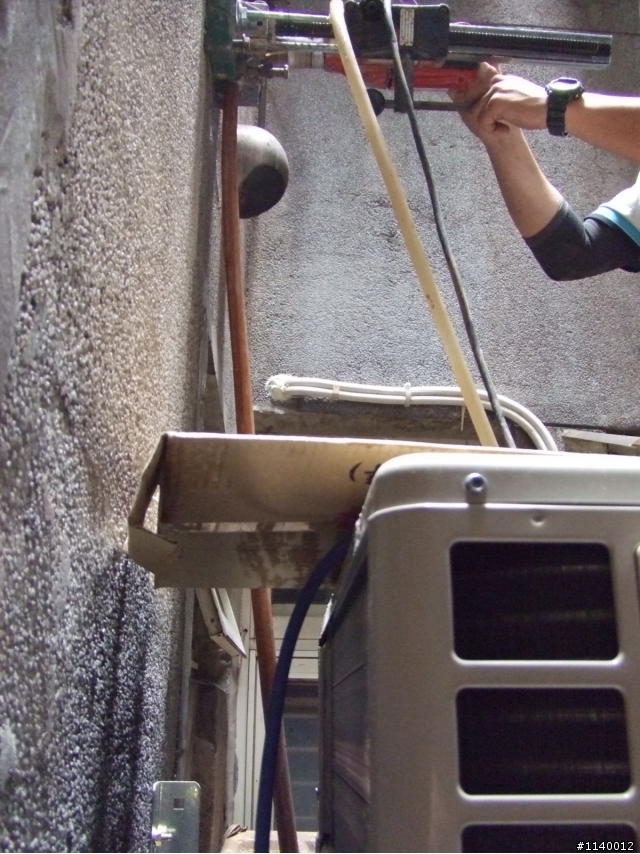

外面的洗洞也好了...旁邊是樓上排水管...小弟...捏了把冷汗


連結室內機將管線修飾的重要管槽配件


這個也有 洗洞...


目的是讓小海豚接受室內機排水，再把冷卻水打到室外的水管穿過


室外機配管


旁邊一直被小弟拿來比較的日立冷氣


這邊是SHARP


這個地方非常難裝配...管線太多~


好複雜...一堆線~


懶得說話了...看了就感覺很疲勞~ 兩位師傅弄這線滿頭大汗


塞得滿滿的

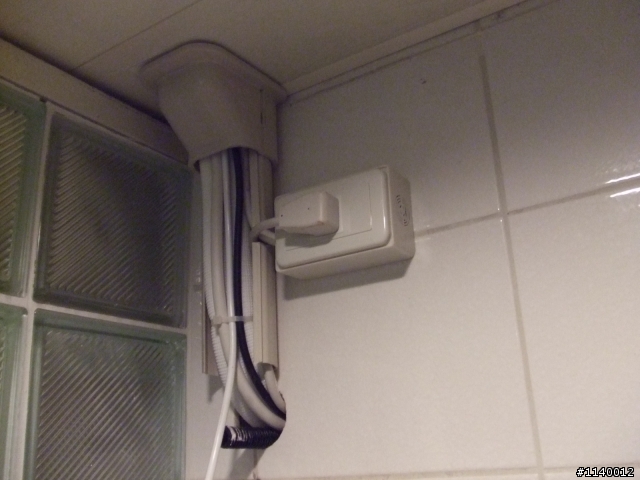

插座也做好了。這個步驟，花了2個小時...
不要笑，師傅的手腳超快的，只是這個電源的接線，不是一般所想的那麼簡單~


師傅的工作結束了
因為GENEVA在這樣的封閉場所，天線收訊情況不是很理想，
小弟重施故技，又拉了一條天線到屋頂，所以這邊小弟也一併做了一個天線盒。
但是因為和原先計畫不同，所以外蓋須要變更，有空再去買材料。
下方小海豚外露的管線，小弟也同樣要來想個辦法...


弄了老半天，上午九點半到下午將近四點半才完工。

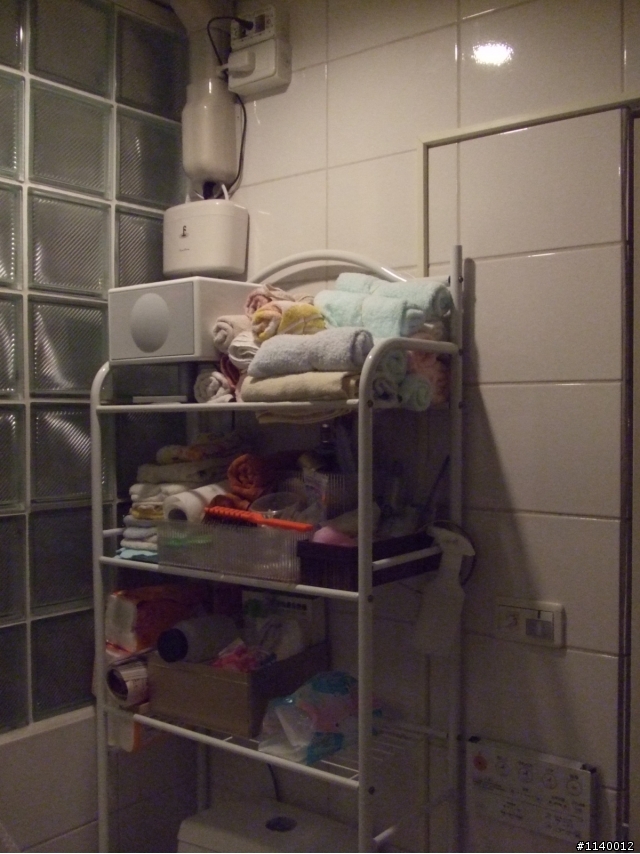

馬桶上面就是可以放這麼多東西.....


裝機時趁機拍了一下神奇的儲塵盒與相關配件...
這時候發現濾網有破洞...


儲塵盒的拆法和三菱電機靜音大師的導風板的卡榫相同...


除塵毛刷~ 其實還滿柔軟的 柔中帶剛 ...當初研發人員應該花了不少時間，
吃了不少苦頭才找到最適合的硬度的毛刷
SHARP的技術人員真的很不錯，產品目前看起來也非常的好
只是不知道為什麼來台灣組裝就是有一點點的輸給三菱電機的泰國廠...
可能是小弟這台室內機剛剛好算我運氣好...
MIT(TAIWAN) VS. MIT(THAILAN) 前面的T有點 落漆...
但是說真的，SHARP的室內機內部真的是滿滿的密密麻麻...
真不知道安裝時後是怎麼個裝配的~ 光是看了就很疲勞~ 裝配員辛苦了


其實，小弟並不是看得很懂，就..旁邊有一些齒輪，馬達會帶動齒輪讓刷子旋轉，
另一方面，濾網上也有齒輪狀的設計，所以應該是濾網會自走，
然後經過轉動的毛刷，讓表面的灰塵被毛刷刷起，然後帶入儲塵盒內。
達到保持濾網表面的透氣性。至於防霉除菌，則是自動除菌離子的工作


除塵盒久了要清洗，整個可以拆~


設計這個機構的設計師，不知道半夜哭了多少次終於想出來~


就...一個饅頭掛在牆上的感覺~

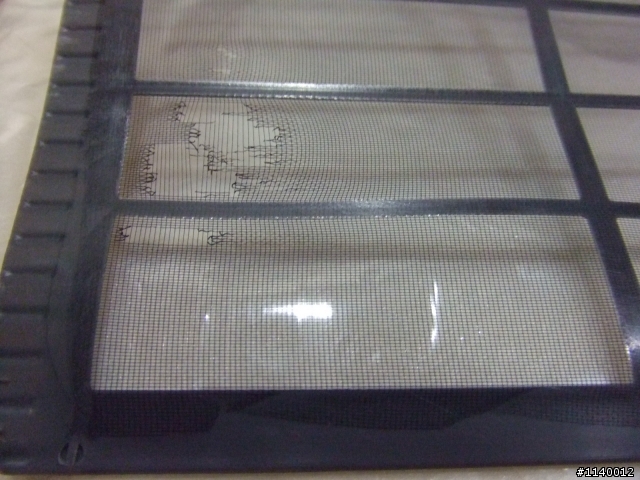

這就是那個濾網...被小弟抓包。


我有點懷疑代工廠的員工，不是太累就是沒看~


放了這個缺點，搞到後面總公司和服務站被小弟碎碎念了很久


因為這些洞洞實在太大了~ SHARP是不可以這樣的


總公司的客服，服務站的主管與服務員，被小弟狂念，但我相信對各位來說是有幫助的。
小弟雞婆，幫服務站念了總公司。被念了之後，服務動作有明顯進步。
算是沒有白唸。



開機使用感想，改天再補上。

第二回 2013/5/11 update 飛機的襟翼


SHARP的25THX，室內機的風向有幾種模式。
冷房，暖房，自動節能時後，各有不同的風向模式。相當週到。
風向如同翻拍之說明書圖示，小弟不再贅言。


就連導風板的上下風向，都有固定的模式。
這種風向模式，是SHARP研發人員做出的結論。認為如此能夠讓使用者體驗的最佳的感受。
這些設計都是有其理論依據。研發人員真的不容易。


這是說明書上冷房‧除濕‧自動除菌粒子單獨運轉時候的風向模式


(1) 風向是呈現上拋的狀態。不會直接吹到人，經過牆壁才繞回人體高度。
導風板前端上方是往前向下方翻出


(2)會稍微吹到站立時候的人的頭部
導風板前端下方是由下往上掀開，動作很大... 整個就是飛機的襟翼的感覺。好像要起飛
當導風板從(1)變成(2)的時候，那個導風板的迴旋角度幾乎超過270度，大反轉~很酷!!


(3)會直接吹到沙發上的人


(4)完全的吹到沙發上的人


(5)直接吹腳，不吹頭。很冷...


導風板由下往上的連拍





關機後，按下自動除菌離子的按鈕，運轉燈亮，除菌離子燈也亮
導風板在進行類似蒲公英灑種子般的吹出自動除菌離子...........
......................................................
.......................................................
除菌離子，遙控器上有個 衣物除臭 的按鈕。


選擇這個按鈕，如果風向往下吹，就可以在樓梯欄杆上擺放一些衣服，
就可以達到除味的效果。說明書上建議此時需要較大的風量。


今天因為第一次開機，第一次關機，所以一天內僅有一次的掃除行為就開始了。
這有點像是定點咕咕鐘，時間到了就會表演。
這台的掃地機器人，是一天只出勤一次的。
清掃燈亮。

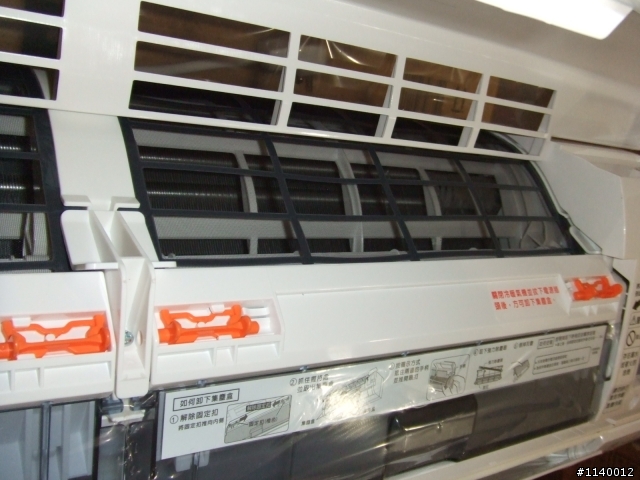

小弟偷看了一下機器人的工作狀態，把室內機的前飾板打開...
說真的，沒有機器人...好失望。咕咕鐘都有小小世界的娃娃跑出來，這裡都沒有。
(有的話應該比較嚇人~)
照片上有個大紅色圈圈的地方。


這個是濾網的滑動軌道。
濾網片上面因為有齒輪，這濾網非常的柔軟。所以容易彎曲。
室內機內側有個U字型的滑軌，可以讓濾網在滑軌上藉由齒輪帶動。
橙色的是啟動掃除功能，濾網行進的方向，他會非常緩慢的往下移動。
聲音幾乎是...聽不見。很小聲。沒有注意滑軌，甚至很難察覺濾網在移動。
(機器人小心翼翼的不讓人類發現她們在工作...噓~)



從正面看，真的很難察覺，反正都黑黑的一片...但是看旁邊的滑軌就知道濾網已經降下去，
到達下方的毛刷，正在讓旋轉緩慢的毛刷慢慢的刷除表面的灰塵...


歸位後的濾網，這時才是正確的位置。2~3個月後再看看儲塵箱有多髒。


遙控器在導風板模式的介面上，相當用心。這應該是SHARP的得意之作吧..
說明書上的遙控器，那個導風板的圖示，也是很長~~~~~的。SHARP好像喜歡長的東西...



巨大的液晶螢幕，就是要顯示這風向，溫度的數字也很大，
SHARP的遙控器操作介面，個人認為其實做得簡單易懂非常好。
非常欣賞設計這個遙控器的研發人員。


下次來說SHARP的風量與他的噪音。
事先預告，靜音時後是挺安靜的，但是沒有靜音大師安靜。
而在最大風量時候的音量，實在不怎麼推。
靜音大師在最大風量時候吹出的聲音，就是很厚實的風切聲，
但是這台SHARP吹出來的聲音，有點抖動聲。...
個人認為是可能的問題是
(1)風扇在射出成型時候有毛邊
(2)馬達軸承的精密度
(3)組裝品質
總之，小弟家不太需要最大風量的運作，小風量和靜音即可，所以這部分小弟不在乎。
不過，在這邊就能知道，三菱電機的品質真的很不錯。

很推三菱電機空調+SHARP的自動除菌離子產生器做個搭配...
