[重發] 101圖詳解分離式冷氣安裝-日立 EER王者 28SYT

這一台用了三年了，99年5月現在102年4月，頭好壯壯之外，他的EER仍然是同噸數的王者。
我想再過二年，都未必有超越的機種。

有感於「好東西和好朋友分享」，再一次野人獻曝。
安裝不一定要強求細節，細節裡面有魔鬼，魔鬼不好惹，小心不要和人爭吵，起衝突那就不好。


****************************************************************

為了保護肖像權，部分相片被裁剪得很怪異，請多包含！

緣由：
一位孕婦發mail向我詢問：「想要安裝冷氣，請問如何監工，可否傳授幾招！」
我看了之後，怔在螢幕前，一整個啞口！

孕婦呀，每一位都是在「創造宇宙繼起之生命」的偉大保育者。
為孕育肚子裡的新生命，她忍受來自身、心、意的急劇變化，要傾全力調度一切資源，要供給胎兒成長使用。
多神聖的任務啊，安心休養都來不及，竟然還要去操心什麼冷氣監工，
哇哩勒！冷氣界，安捏甘對！

誰無母親，誰無姐妹，從小到大，總有看過孕婦吧！
最後的陣痛那是人類痛苦指數達第十級的劇痛，大家要嚴重隆重的尊敬這一點！
所以，小弟在此懇求，藉著Mobile 01廣大無邊的傳播威力，
凡是有看到這篇文的冷氣界前輩、賢拜、技師及準技師，
若有孕婦要安裝冷氣的，請展現您華麗的自信力，對孕婦說：「準媽媽，您安心的避一避，等一下敲敲打打，您不要看也不要監工，一切包在我身上」，行嗎？
就像徐志摩的詩：「我悄悄的來，正如我悄悄的去，我揮一揮衣袖…」只留下一道美麗的空調機。
這種豪情、這種瀟灑、這種自信與安心，照顧一下人類偉大的保育者，行嗎？


安裝介紹開始：

由於準媽媽的請託，小弟明知山有虎偏向虎山行，
準備上火線，去碰這個人人避之不及的未爆彈---「介紹分離式冷氣的安裝」。
不過，準媽媽看看就好，還是不要去監工，拜託！感恩蛤~
把力氣用在思想小嬰兒的事情上，冷氣專業細節交給專業的來處理。

俗話說：「好的安裝帶您上天堂，不好的安裝帶您住刑房，日夜煎熬你！」
分離式冷氣有許多的優點和強處，惟一就是安裝太麻煩，
裝不好，哪怕是美國太空總署特製給火星用的冷氣都保證不會冷。

買冷氣有三大重點(1)冷氣機的選擇、(2)冷氣的安裝、(3)冷氣的使用。
這篇講的專門針對「冷氣安裝」，採用101張圖來解析。
廢話表過不提，直接殺入主題，101圖開始啦！


第一動：環境勘察
安裝環境的勘察真是重要的不得了，可以說是一切的基礎。
勘察就像「相親」一樣，沒有先相親就直接送入洞房，這有多危險，我不用細述。
許多冷氣的細節在留言中，是不可能講清楚的，
惟有確實勘察房間才能決定最切中要點的細節。
房間坪數對應冷氣機噸數是否足夠？
安裝的位置、冷媒管走向，洗洞的位置、裝潢或阻礙物、所需的耗料…，
一切到了現場就能一目了然，一圖勝千文，實景勝萬語，
想要裝得美、裝得好、裝得嚇嚇叫，第一動千萬不要省掉。


01 我裝的房間2.5坪的小臥室


房間2.5坪的臥室裝日立28SYT，太足夠了！
已經是有點殺雞用牛刀，小弟我是另有其他用途。
C達人晚上來看看環境，確定噸數足夠、室內機和室外機的大致的位置
也算出冷媒管線、所需零配件，只裝一台機器很簡單，不到十分鐘就搞定了。
然後，回去開列詳細的規格報價書了。這個規格報價書很可觀喔！

他來來去去花了約半小時，如果路途遠的就辛苦了。
很多店家不願意跑，因為跑點有時間成本和交通成本。！

路途遙遠不跑，情有可原，路途不遠，5分鐘或10分鐘可以到達的也不跑，就有點....。
好的技師就要有細膩的服務精神！


消費者怕的是先報"標準安裝"(5米銅管)，到安裝時再來一條一條的加錢，這種的手法很常見，自己多小心！

店家也很怕被人耍弄，三天二頭的被呼來喚去，跑去看現場，又出建議評估，一切都談得很高興，
最後，是拿自己的評估給別家施作。呵呵...白白為人作嫁。

最後，不去就算，去到現場要認真的看。
敷衍看一看，虛應故事的，沒有講個所以然來，開詳細規格書，一樣「自己看著辦」！

<冷氣安裝找附近的才好，找外地的店家，這第一動要配合挺困難的，除非工程大夠交通成本或是誠意十足>

第二動 工具預備齊全

「工欲善其事，必先利其器」
技師有沒有心，您看看他搬什麼工具來就知道了。
不一定是工具多就是強，但是他搬眾多工具是變成標準作業，那就是強！
02 連大罐的礦泉水也是自備喔！


C達人說：「不可預期的狀況很多，工具小耗材充足什麼狀況都不用怕！」
另外一句名言是：「搬工具是一種習慣，不這樣要求，師傅會愈拿愈少！」
真的，很有道理，在施工中遇上某些狀況，一時找不到工具和耗材，我想大部分的技師會選擇便宜行事，回公司拿的很少！

小弟很雞婆，除了幫忙開門，也幫忙提箱子！啊~一箱箱的粉沉手，裡面不少重型機絲頭！


第三動 冷氣機開箱
開箱文這裡不複述。看28SYT開箱文

03 丈量室內機尺寸 以便去牆上劃記號，準備洗洞


04 室內機初步整理


05 室內機銅管拔開塞子，內部有充氮，會發出噴氣聲！



06 室內機電纜線，是2010製3CX2.0mm, 有一些日文，或許是日本製的。
依我2009年28ST的經驗，這個不是實芯硬線，是等級很高的「多蕊細絞線」。
最近有看到大家在爭論電線的絞線和實線問題，這個細節很重要，
不可用低於2.0mm的線，至於絞線是可以的，線材的等級高絞線那不輸給實芯硬線啦！


07 室外機 耐候強化的藍波防銹鰭片，這個讚！


08 超大的滿背式鰭片，從左到右全部都是鰭片


09 室外機一樣量尺寸，準備釘室外機的鐵架，看人量很簡單，裡面有功夫的，
有些技師量老半天，實際釘起來卻仍是釘歪！
鰭片旁的小白盒，內有室外溫度偵測棒一支。



10 室外機端子台，室內機的「電纜控制線」會連接到這裡，供電也同時傳輸各種訊號


11 室外機正面 日本進口的都是長這樣，水啦。這個質感很棒！

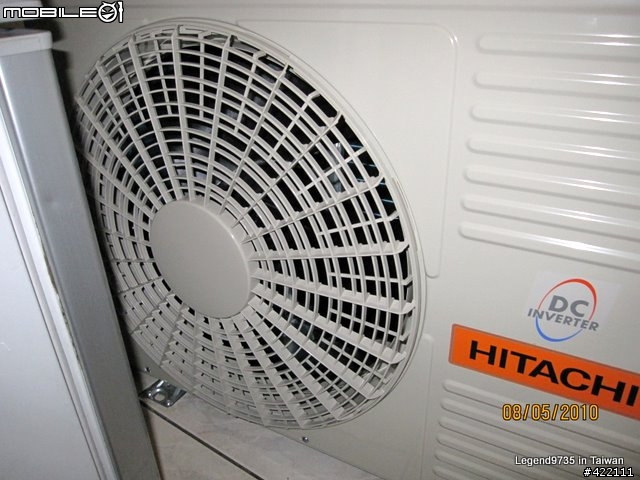

12 室外機散熱風口，裡面的馬達風扇「葉片」很粗勇，滿背式鰭片要靠粗大葉片帶動大氣流才散熱得到！我的意思是它的DC馬達讚喔！





第四動 鑽牆洗洞

進入重點啦！

13 鑽孔機(洗洞機)上桌啦！ 真的是用水進去洗啦！ 桌面有貼心的舖一層冷氣的外包裝紙箱當墊子。



14 架上牆壁，靠右上方的一根螺絲固定在牆上，後面有圖！



15 架好之後，看得出圓柱型的鑽頭，前後各有一條水管。水從靠C達人側灌進去(白管)，靠牆側流下來(黃管)。
技術好的灰塵量很低，都流到水桶去了。


16 桶子1，清水桶，裡面有一顆沉水馬達負責供水，把水打到鑽頭去洗洞。


17 最後微調，對準孔位，千萬不可偏斜！差之毫釐，後面會很難收拾！也算是小細節大功夫。


18 開始用力的高速飛轉，小技巧：用抹布加強防漏和噴濺！


19 水桶2，污水桶，灰塵都洗到這裡。




20 中間有卡彈，還好不是鑽到電線或水管，只是一個小鋼筋，飛轉再起，硬過啦！



21 洗洞完成！大約40分鐘吧！主機已拆下，牆上的是它的固定架，就是靠這個釘在壁上！



22 鑽下的來牆柱。
不同的噸數冷氣，開孔口徑各不同，太大不美，太小過不去，所以要選好啊！我這一台用小口徑即可。




23 鑽孔機卸下了，留下一個穿孔和一個固定小孔。原來，這就是洗洞！
這有沒有什麼功夫啊？？有啊，看下圖！



24 功夫在這裡，量得準不準！幾乎貼齊屋樑！量得準，鑽得準，讚！
也沒有看C達人特別量來量去，對來對去，一出手就是精準。
他來看現場是看真的，不是來逛夜市的，真的是內行人看門道的。



第五動 鐵架定位與水平

25 大工程做完，來一點輕鬆的小菜，釘室外機的鐵架。小菜好不好吃，可以看出一家餐館廚師的技術水準。
這個鍍鋅鐵架，我家後陽台，有雨遮，所以用這等級就足了。
另有「高級白鐵架」，質感及耐用度更高，有需要的請自行指明，價格也貴不少就是了。




26 釘鐵架就一陣鑽孔+敲打，二支鐵架就上去了。
特別注意： 他一排訂了3支固定螺絲喔！
有高樓懸空室外機的，務必要指定一排3支。去年我家28st在3樓外牆一排才訂2支。
我當場沒有強制要求，因為技師一直說安啦！2支真妥當啊啦！叭啦叭啦....！
就多給我一釘讓我安心會少塊肉嗎？又不正又少一釘，氣氣氣！[生氣]


27 裝得漂不漂亮，水平抓得好不好！大家自行觀看。這個小東西，釘不好的很多啊！
C達人跟我說，他自已的要求是，室外機一放上去，上下左右全部切齊為標準。
我家去年的28ST，光是那個鐵架，看了我就搖頭！室外機偏一邊！
從樓下看上去，單邊吃力較重，看起來像是長短腳一樣，站不穩！



29 再來釘室內機的鐵架，一樣力求精準，水平是一定要的。



30 量啊量，量到外婆橋，不是啦，是量好離手，用力釘下去...碰碰碰！ 孕婦真的不要看啦！



31 釘好了，水啦！在洗洞之前，C達人和我在房間內比劃了半天，他建議要裝在正中間，左右都均衡才漂亮！
我說偏一點沒關係，我不要冷氣正吹小孩床。
他說有道理，我的顧慮是對的！但仍硬把整台室內機臨空擺給我看，讓我用實品看清楚，做最後決定。
偏一點沒問題，我不覺得不好看！
這種對細節的堅持和耐心的討論，真是「一擺分」啦！




第31圖破關，接下來即將踏入最重要的階段.....

進入下一關之前，我們複習一下，對安裝第一到第五動的重點提醒：
A.現場要實勘，不是看好戲，要快、狠、準，具體的看到安裝的重點。然後不要口說無憑要寫出來，這一點難。
B.工具要備齊，不要跑來跑去，浪費大家時間；也不要便宜行事。
C.物件要輕拿輕放，新品不要未安裝就先傷到，這要賠。 拿大工具也一樣，切不可敲傷的傢俱或裝潢。
D.洗洞水不要逕往馬桶全倒入，底部的泥灰細砂，要另外丟棄，以免堵塞馬桶！
E.釘水平，一定要又平又正，量釘不合一請回家重修。高懸鐵架務必1排釘3根。

有一些似乎是個人修養的問題，我也不知道寫在這裡有沒有什麼用？
他個性就這樣了，遇上了也就沒轍了！不要想監他的工.....
溝通不了，急call老板，緊急停工換人，也是一個辦法，只是家裡會亂在那裡好幾天。

還有一種技師，喜歡人家客客氣氣的，您尊重他就特別回報，施工品質拚命跟您直線飆昇。

可以唱口茶，休息一下，保護眼睛........。





第六動 冷媒管的包覆與美妙的走線

32. 冷媒管，這一組是日本大廠「三伸」製造，上面有註明R22、R410A、甚至連R407C都適用。
R410A冷媒的壓力比舊冷媒高1.6倍，所以管子很重要。冷媒管太多冒牌貨，我也不知道這支是不是正品。
這一點只好靠信任達人，由他來幫忙過濾！


33 冷媒銅管從箱子內拿出來，再把電纜線放上去，眼尖的可以看到電纜是2007年製的。
準備把二者用保護布包起來。「保護布」是什麼東西？
就像衣服一樣，對冷媒管多一層保護！冷媒管在戶外風吹雨打太陽曬，外層的被覆層日久易老化粉碎，
簡單的說，多穿一層衣服多一層保護。


34 就像所有的東西一樣，保護布也有分好壞，C達人說這個是從日本進口的，我摸一摸，真的材質不一樣。
我自己以前買過保護布，比較薄，無黏性！他這個明顯比較厚有微黏性。
第一層在助理手上包覆完成。


達人見我識貨，心裡很高興！他親自下海，再幫我包一層，嘻嘻賺到！
我的安裝位置不太會有日曬兼無雨淋，所以這樣包起來，而且是二層，
只要不被鳥啄或蟲吃鼠咬，用個七年八年的，妥當啦！

35 銅管頭部為什麼要包紮起來？？
這個頭部等一下要坐火車，過山洞囉！
其實，是怕會沾到灰塵髒物，所以要包起來！這個小動作很重要的，管子內部未來是冷媒流經之處，
內部愈純淨，冷氣的冷度和耐用度愈佳。事先預防比後面清理或抽真空，來得省時省力。


36 嘟嘟嘟，山洞長又長 ...... 電線已經先穿過囉


37 重點又來啦！
管子的走線拉得美不美，看似簡單，實係一種功夫。
銅管有一定的硬度和韌性，它本身又有捲繞性，所以拉得好不好，
真的是長年實戰經驗的累積，和技師自已對美學的境界的一種追求！
有的人沒那個細胞，怎麼拉就是那個模樣，就像我寫字，怎麼用功寫費勁寫，就是上不了台面。
素質好的，一出手！阿嗚~~ 光鮮亮麗，美不勝收！




38 乾坤大挪移神功施展中，金屬銅管即轉化為繞指柔！
力透指尖，純屬一種巧勁！



39 不急，達人的細膩手法就是一寸一寸的拉，慢工出細活！已經從頭頂按摩到腳底了，通體穌~服了啊



40 銅管上固定夾，美妙的曲線即將裸露出來，已經若隱若現啦！



41 噹噹！小美女登場，那個曲線弧度真是美到勾魂啊！等等再修一下細部。



42 長度留得很準！ 又讓我想到去年那台，技師給我留了一大截...哎！好像鼻子上掛了一個牛環，醜死了。
(因為多了那一截硬是超過5公尺一點點，被加收300元)
有沒有發現，這時尾部是沒有包保護布的！ 難道達人忘記包了嗎？ 還是別有計劃？




第七動 冷媒管切割、修邊、擴管與結合鎖定

43 銅管搞定後，吃重力的工作來了。那就是室外機要上架了。
還好，我家不是懸空施工，後陽台是可以站人的，不然這台室外機41公斤可不是開玩笑的。
保護肖像，柔焦處理....
SYT系列，從最小的22型到最大的40型，外機都是41公斤。(難道連壓縮機都不用變大嗎？)


44 C達人說1百公斤的大型主機都在搬了，這個算小CASE啦！
說時遲那時快，一下子主機就上架了。



再來是高潮登場...... 冷媒管細部處理


45 (管1)截斷銅管。 銅管太長的部分要用切割器來切！這裡要精準喔！切錯切太短就代誌大條了。
切割器夾住銅管，然後一直繞圈圈，銅管慢慢的就整圈切下來，但是還是保持圓形。



46 再來，(管2)修切割口毛邊，佛山有無影腳，傳說板橋有無影手，無影手現身。
這個工具有好幾種，第23樓 OMIO有貼圖。



47 修毛邊檢視，雖然沒有拍到達人的表情，但從背影仍然可看出堅毅的形象。



48 修完毛邊，就準備(管3)喇叭口擴管！
擴成喇叭口是為了銅管接合用的，可以讓銅管接口處緊密結合，防止高壓冷媒從細縫中洩漏。
所以喇叭口的形狀十分重要，喇叭口內一定要光滑平整，如此才能使冷媒嚴密封鎖管內。

擴管一定要使用擴管器。擴管器有許多種，R410A冷氣有其專用的R410A擴管器。


達人當天使用的是R22的擴管器，當時我並不知道，後來在開箱文中有冷氣業內高手嚴正指出。
我見文後即向C達人求證，達人向我承認是R22的工具，但是.......安裝滿月冷度檢測低到2.8℃，
超低溫文圖片請詳 28SYT開箱文
達人有練過一陽指，難道我也要告訴大家嗎？ 功夫到家，草木皆利刃，照樣強冷無洩漏！
總之，大家不要學啊！有練過九陰白骨爪除外！


49 近拍就是長這樣，據說這一支已經修練成"精"了，安裝過上仟台冷氣了。



50 (管4)光滑美麗的喇叭口！就是長成這個樣子，等一下要來金鋼組合。



51 擴管完成，接著繼續包覆後端的保護布。
達人的每一個步驟都自有道理！前面先不包，是為了後面擴管方便。
我這個外行，慢慢也看出滋味！作業流程和步驟順不順，對品質的提昇大有幫助！

特別注意喲！小弟要把達人所有的細節，我看得懂的部分都出賣，達人啊，原諒我啊！
他的螺絲頭為什麼包得那麼平整，上一圖明明就有一截是空的！？
原來他有再做加工，再剪一段冷媒管的被覆層套上去，再用保護布包覆，看起來就是一體成形的了。
讚！有夠細膩，愈看愈心喜！



52 冷媒管鎖上室外機，先是下面那支粗的低壓管的。



53 再來，是上面那支細的高壓管的。



54 另外一邊，助理正在準備排水管，採用的是比一般透明管高級的尼龍線管。
好的安裝，每一個細節都是力求好的品質和材料。



55 鎖定冷媒管！使用一般的扳手，如果有用扭力扳手更佳。
扭力扳手我有耶！DIY修車子用的。不過只在剛買來時使用過二、三次，後來我都是靠手感。
不過，為了專業形象，還是用一下比較好啦！



56 室外機冷媒管搞定，水啦！一整個美啊！




57 室外機搞定，回到室內機的部分，一樣的銅管切、修、擴、合動作又來了。
分離式冷氣的施工，步驟真多，需要極大的耐心和細心，一動一動來。
切割銅管後，先用美刀做大毛邊修整。注意管口，不要讓銅屑掉入管子內，那會破壞管內純淨。



58 板橋無影手再現，這次拍得正著！熟練的技師，手部動作只能用「飛快」來形容。



59 弄完低壓粗管，再來弄高壓細管。每一管都要照顧到，就要這麼面面俱到才行。
冷氣的高低壓管，我們只要知道一粗一細，低粗高細即可。細節可不用管它。施工要求是一樣的。



60 再度使出擴管神器，這支已修練成精了，吸星大法神功已臻第九重，它是R22用在R410A，一般人不要學黑。



61 颼~颼~！刀起頭落，不拖泥不夾水，乾淨俐落！



62 二個喇叭口翩然展現......一樣口內光滑細緻，來無痕去無跡！
冷媒管被覆層很明顯，二層結構，內層鬆、外層密！
銅頭螺絲漂亮，銅管的色澤看起來也是十分可口，不是啦，看起來質感不錯！細節銅的品質，小弟不會分。



63 好啦！好啦！冷媒管做好了！室內機上架啦！終於裝到這一步了。
這個比室外機容易太多，內機的重量才14公斤，不費吹灰之力，就抬上去了。
SYT系列，從最小的22型到最大的40型，內機都是14公斤。



64 扳開室內機，用保麗龍墊著。進行銅管結合鎖定作業。



65 扳手出現，一樣是一般型的扳手，只憑手感！嗯....... 經驗沒有累積十年以上的，請不要倣效！感恩蛤~
講專業手感，要有一定的年資和經驗，不然沒有任何可信度。



66 大力金鋼指，發勁中.....啊~~~~喝！



67 低壓粗管搞定，弄高壓細管時，狀況發生.....長度多了一些！
怎麼辦？？ 達人的處理方式，砍掉重練...不便宜行事。
要接到直挺挺地，順順地讓冷媒快樂的通行！ 這就是達人級的自我要求，高規格的苛求施工細節。
技師不重做，硬鎖硬推回，誰知道？只有天知地知，和他自己知！但「隱藏的事沒有不顯露的」聖經說的喲！

喇叭口切除，切管器再上場。



68 再修邊、再擴管，再結合；大力金鋼指再度發勁.....
其實，熟練的話，只是轉瞬間幾分鐘的事，但是確保施工品質和100%的完工度。
達人名言：「弄得正正的、齊齊的，自已看了就舒服」
一句自己看了舒服，多麼輕鬆寫意，卻深含對自我的要求，和追求美麗內涵直達雲端的境界！
小弟深深折服啊！我的龜毛算什麼！真的是小巫見大巫，仰之彌高，天外有天啊.....歐賣尬。




69 銅管結合完成，進行收尾！細心的把隔溫布包好，再把它們用膠布細細的纏住！
在那麼擠的空間做細微的動作，一圈一圈的施作，不心浮不氣燥，這也是一種功夫。


**************************************************************
有關扳手手感為何可信，這不是光一句十年資歷就可信，它是有深刻的依據的。
小弟本有一些數據想提供給大家，但是，又怕一些菜鳥技師，不求甚解，不求進步，為不帶扭力扳手當藉口。 這個暫時先不要講！反正，沒有足夠的資歷，不要去掰理由啦！
**************************************************************




第八動 電纜控制線處理

70 室內及室外機冷媒搞定！ 我們已經渡過最艱辛的一段了，完工度已達80%。
再接再勵看下去！ 畫面轉到室外機端，來看看"電纜控制線"的處理。

<線1>把線剝皮！ 這種電纜線叫3C線，就是裡面包三條芯的意思！
另外有一種叫白扁線，台灣店家愛用，裡面是二芯銅實線。
電線有許多知識在裡面，要詳細講，一則小弟力有未逮！再則，太細瑣沒有營養。
只有一個重點提醒大家，向技師或店家要求，一定要用2.0mm的線！絞線或實芯線則可不堅持。


71 割皮！割外被覆皮，三支"香"露出來！銅線的"內被覆皮"還沒有剝掉。
紅、白、黑各一！<線2>如果是上市上櫃公司的電纜線更好！像是太平洋電線、華新麗華、大亞、宏泰。
目前評價高的是太平洋電線。
如果店家拿出 3CX2.0mm的"實芯線"，那要隆重的尊敬一下，這是內行的店家。
這是日本專用的規格，台灣不好買，台灣絕大部分都用白扁線代替。差一點點就有差。
白扁線，我記得是沒內被覆層的！3C線的規格比較好啦！


72 達人的本色又來了！他要把外皮的邊緣修到整整齊齊的！
就是有這種個性，才有長長久久的一絲不茍的堅持！竊喜拜服！
這種枝節不鬆懈的個性，就算我揭露出來，我不知道是不是模仿得來？
每一個技師都有他自己的堅持，大家也不要太勉強了。
什麼堅持都沒有的，嗯.............



73 電纜線插入端子台，銅線的「頭部」要留好長度(10mm)，太長太短都不行，還有顏色不要弄錯即可。



74 電線部分完工。
<線3>這次達人給我的電線是"絞線"，不是他不知道，只是他不曉得我這樣搞怪，這麼懂得欣賞！<自捧>
如果大家都這樣要求的話，我想日後，他可能會從日本進口一批3C實芯線，
以滿足龜毛者的需求，如果沒有人懂得欣賞，曲高和寡，那麼不會有好料的東西進口。



75 太美了！真是太喜歡了！白色的走線和灰色的電線，舒服啊看了真舒服！



76 從廚房看出去，這個環境不賴，後面是靜巷，噪音不大，散熱好，又有雨遮！
再加上貴族般細緻的安裝，這台肯定用十五年啦！



77 快點啦！不要再留戀了！達人又跑到室內去了。
室內機的接線，室內機端也是要處理線。這裡一樣要剝皮、修整、拔出銅頭約10mm，插入ABC端子台鎖定。


到了這裡，呼~~~輕舟已過萬重山！恭喜老爺 賀喜夫人！神功即將大成！

我也可以喘口氣了.....寫這比工作壓力還要大啊！



======= 厚！突然覺得我寫這篇，真是自找苦吃啊！ 寫不完啊！好想哭.....

雖然說藝人在台上隨便跟觀眾要掌聲，這是很懦弱的行為，很可恥的，
但是... 小弟很虛弱啊！
請大家不吝給點掌聲啊~~~ <淚奔~~~>




第九動 抽真空

冷氣要抽真空這件事，現在已經是人人皆知了。再有技師不抽的話，應該會被K得很慘！
但是為什麼要抽真空？真空真的有那麼重要嗎？差異為何？小弟蒙古大夫出馬，試為各位解析解析。

(1.)冷氣管路裡會有什麼東西？
答：有三項，「空氣」+陽光+「水」。噗！這是生命三元素。陽光是虎爛的，沒有陽光啦！第三項是「雜質」。

(2.)這三樣討厭的東東要怎麼排除？當然是用吸的，「真空泵浦」登場是也。
好的真空泵浦是擁有強大吸力的機器，可以把密閉的冷媒管路裡的「空氣、水分及雜質」幾乎完全地抽出來。

(3.)其中一個有趣的物理現象，跟大家報告一下：
當空氣抽掉以後，管子內部因處於真空狀態時，液態的水滴沸點會改變，變得很容易蒸發，估計只要有22.5℃ 就會蒸發成水蒸汽，被真空泵浦抽出來。
反而雜質黏在管壁上，那是比較麻煩的，所以冷媒頭一定要包好，防止雜質進入，我前面有提過。
特別是現在只有低壓側可以抽真空，這是不理想的抽真空方式，不知道為什麼大廠要改成這樣抽。

(4.)空氣的壞處，它會造成冷媒的高、低壓力值變高，使蒸發器吸熱效能變差，亦即冷房的效果變差。
冷氣管路裡空氣越多，進入膨脹閥和蒸發器的低壓低溫液態冷媒空氣量越多，冷房效果越差，冷氣不會冷。

(5.)管路裡水分的壞處有二：(A)冷凍油易受污染變質劣化，有害壓縮機潤滑，且可能在管路內產生不良的化合物或油垢。 ( B)若完全無抽真空，水分太多，可能會在膨脹閥內部結冰，這個問題就更大條了。

(6.)雜質的壞處，這個太容易理解了，堵到哪裡就哪裡故障。

呼~看完了上面，下面就不難理解了。

78 達人說是美國製的抽真空機。聲音小卻很有力，速度快。



79 抽真空管(左下藍管)，接在下面的粗管即低壓側，以前是高低壓都可以抽，這樣改有比較好嗎？



80 因為只有低壓側有抽，所以錶頭只有左邊藍色的有接會動，紅色的不會動。抽到底就對了。
理論上在30in-Hg(29.92in-Hg)就屬於真空狀態。


抽的時間依照銅管的長度，有長有短！大約是十到十五分鐘，時間多的抽久一點也無妨。
抽了真空之後，大氣壓力就變成惡魔，以最恐怖驚嚇面容檢視管子的小縫，任何纖微細縫都不放過，
可以說是無孔不入啦！施工品質如何，這時要接受最嚴厲的考驗。

抽真空時，真空機的聲音對老師父和內行的行家來說，聽得出來安裝得好壞。
安裝差的，喇叭口沒弄好，銅頭螺絲沒鎖好，或其他各種毛病，馬上就發出漏氣聲，
若是小微漏，只要停機，幾分鐘內讓大氣壓力去蹂躪它，看錶頭指針會不會移動，就知道有沒有微漏了。
這個有個專業的術語，叫做「站空」！


終於....最困難的部分終於交待完成啦！



第十動 細節收邊與排水管

還沒有完成喔，啥！還有喔......一台冷氣到底要裝到什麼時候啦！快昏倒啦！
我知道大家眼睛快脫窗了，小弟的肩膀和手指也快廢了

81 室內機還沒有完全搞定，下方還有一些小東西要裝回去。尾巴要收拾妥當才行。



82 就是冷媒管和排水管的小蓋子要蓋回去。




83 這個蓋子，本身有虛裁幾條切口線，可依靠冷媒管的口徑，剪裁適當的大小，讓切口平平的遮住冷媒管。
細心的技師會弄得很漂亮，粗心的會以安裝的方便為主，直接切大口，會漏出很大的縫，不好看。



84 慢工出細活，弄得好不好看，真的是時間和精神的全力投注！天下沒白吃的午餐，也沒有白美的冷氣！



85 再來，修飾牆上的洞口。
這個各憑本事囉！我的沒有下雨滲雨的問題，這裡處理起來容易許多，我也不用太擔心。
補洞的是一塊保麗龍，經過比對和裁切，裝上去就變成這樣。邊緣小縫有補速立控！



86 外邊也是一樣的處理方式。一樣打上「速立控」，這是日本製的，嘿！
補洞也是有美醜，弄不好的，一整坨像鼻涕掛在外牆上面，超礙眼！



87 外孔修飾過後的模樣，還不錯！很平整，幾乎忘了它的存在。
若是有下雨滲雨的風險的，我想達人會有更嚴密的處理方式。



88 這是室內機的內排水管，這上面有一顆螺絲，千萬別便宜行事，別漏掉螺絲黑。
這個在前面弄室內機電纜線的時候，就接上去了。只是為了文章說明方便，故放在這裡。



89 室外機的排水管，有些懶人真的就不接喔！



90 開暖氣時室外機會滴水的。
日本進口機，底盤是不銹鋼的白铁製=高品質，看不到的地方一樣美又讚。



91 排水管也有上速立控，基本上是不用上的，但是達人嘛，他就是會注意這些。
速立控只上一半喔，原因大家自己想想吧！



92 這一張是看傷心的，28SYT這裡有二個機構被拆掉了，日本的同型機才有。
細節請看開箱文。



93 到此這台冷氣的可以說是搞定了，感謝老天。 好美啊！美型室內機。




94 遙控器拿出來，準備要來測試了，這台冷氣到底能不能吹出冷氣，前面的功夫是不是真的有效，
運轉按下去就知道囉！







第十一動 冷度測試

這裡直接看圖就會說故事了吧！

只有一個注意點：請用"最大風力"下去測「冷氣模式」，用"小風量"測出來的低温不算數。

95 出風口打開



96 出風口温度降到12.7℃



97 一直吹出風温度降到5.8℃


有這種低温，還怕什麼熱天咧！
諸位人客啊！安裝大成功啦！
任督二脈已通，大小周天已通，全部都通，通則不痛，爽爽爽.....。




第十二動 感謝與付款

剩下的就是以一顆誠摯的心向C達人道謝再三，再把尾款雙手交上。
不是付款就老大，這個心態並不好，好的達人要尊重，要以禮相待。


剩下的就是自己關門欣賞，花了那麼時間和精神，終於要好好的享受這一台冷氣帶來的舒適空調。
怎麼看都美啦！

這四張圖可以說灌水...... 請大家笑納！

98 掀起您的蓋頭來...



99 水水的運轉燈號



100 铁窗內也有春天



101 好一個關不住的春天



感謝賞文..... 讚啦！
元氣重傷，要休息幾天才行...。

喜歡的，惠請給小弟打個賞，感恩蛤~
