[求助] 何處可買松下繼電器 AJQ8341F ( for 日立除濕機 RD-60SP)

nubody_tw
個人積分：8分
文章編號：28833755

8分

樓主

2011-06-24 14:39

各位大大

日前日立除濕機壓縮機不動了

經一一查證後, 發現是機板問題. 是機板壓縮機控制電路不出電

因非電子電機背景只能大概抓一下問題

也有前輩指點可能是控制壓縮機的繼電器壞了

而找新竹約 6家電子材料行皆無賣此零件

不知哪可買到?

松下繼電器 AJQ8341F / 4 pin / 1a式觸點容量10A 125V / 額定消耗功率200mW /線圈電壓 12V
最大功率 150W 1250V

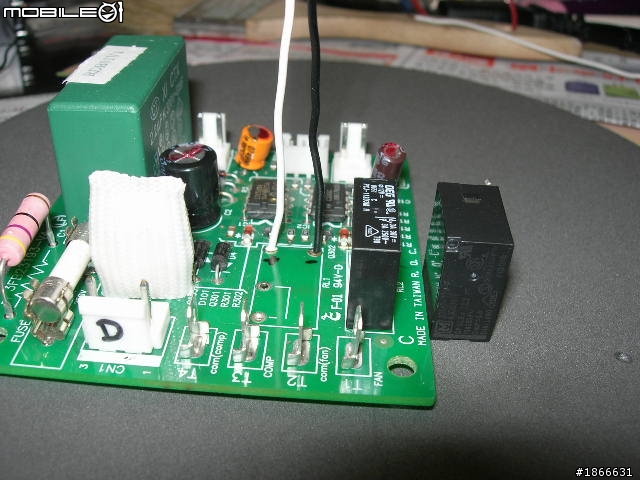

日立除濕機 RD-60SP 電路控制板中間大的那個就是 AJQ8341F 繼電器
[求助] 何處可買松下繼電器 AJQ8341F ( for 日立除濕機 RD-60SP)

[求助] 何處可買松下繼電器 AJQ8341F ( for 日立除濕機 RD-60SP)

2011-06-24 14:39 發佈

文章關鍵字何處 for 日立松下 AJQ8341F 繼電器除濕機 60

薄荷M

薄荷M
個人積分：8分
文章編號：28841781

8分

2樓

2011-06-24 21:13

nubody_tw wrote:
經一一查證後, 發現是機板問題. 是機板壓縮機控制電路不出電

因非電子電機背景只能大概抓一下問題

這位大大DIY是很好!!但你確定是繼電器的問題嗎!

就算給你買到了大大會燒嗎?

燒錯就賠了夫人又折兵幫不了你

nubody_tw

nubody_tw
個人積分：8分
文章編號：28864025

8分

樓主

2011-06-26 1:06

薄荷M wrote:
這位大大DIY是很好...(恕刪)

但你確定是繼電器的問題嗎! => Yes!

拆除後 coli原處接線一量有12V => 100% 確定了繼電器的問題

就算給你買到了大大會燒嗎? => Yes!

燒錯就賠了夫人又折兵 => 此板早掛了, 除濕機送修都是叫你換主機板

燒成了就賺到, 燒不成買就整個板

謝謝您的提醒喔

YAWOLF

YAWOLF
個人積分：163分
文章編號：28864936

163分

4樓

2011-06-26 2:13

你這樣只表示relay的coil兩端有DC12V的電送來，還無法證明這顆
relay壞掉了吧，應該再直接測coil的阻抗？送DC12V電COM、NO接
腳導通？斷電時不導通？
我想你應該有在搜尋網站上用型號搜尋過了吧，台灣的網站找不到，
就表示可能不好找了，relay的型式太多了，要在電子材料行矇到，
機率真的不高，但淘寶網有在賣，真讓人洩氣，我常常發現很多東西
在台灣很難買到，在大陸就很好找，台灣市場真的太小了。

Boll-rs232

Boll-rs232
個人積分：56分
文章編號：28869382

56分

5樓

2011-06-26 11:59

以上圖片,是pchome某賣場的

繼電器可以用其它規格的代替,
大小-長寬,也許不一樣

Ⅰ 線圈電壓 12V
Ⅱ 4 pin / 1a式
Ⅲ 觸點容量10A[可大不可小] 125V

這三點一樣,就可以代替.

但繼電器接點,需要焊接線徑2.0m㎡以上的線,
請作好絕緣,以免短路.

這對於懂的人,不是問題,

但不懂的人,請小心操作,
幫不了你

shang66

shang66
個人積分：161分
文章編號：28870036

161分

6樓

2011-06-26 12:41

nubody_tw wrote:
但你確定是繼電器的問...(恕刪)

台北光華商場應該找的到相同或類似規格的繼電器(也許品牌不同)，如果不想花時間再找合用大小，就如樓友說的，規格可以，接腳用焊線連接，只要放的下就好。我的冷氣機板故障也是如此處理，啟動電容故障，但無相同型式零件，但有規格符合出線的電容，焊線也無所謂啦！

nubody_tw

nubody_tw
個人積分：8分
文章編號：28882553

8分

樓主

2011-06-27 0:46

YAWOLF wrote:
你這樣只表示rela...(恕刪)

YAWOLF 大您好, 感謝您專業的補充.

除濕機 Comp 端的 Relay 是常閉式, Power on後若 a.水滿 (b.空氣溫度(結霜度) c.濕度)等Sensor 符合作動條件則此時 Comp 端的 coli 就應該提供 12V 驅動電壓以開通 110V給Comp(壓縮機)
而我有提到壓縮機控制電路不出電且coli有供12V 此時很明顯是 Comp 端的 Relay 出包了

您應該是 EE 背景或資深DIY喜好者, 所以描述的非常正確且轉業

而我只是懂了些皮毛, 若有誤導請大家包涵.

您說的對, 台灣市場小, Google 找零件, 會出現的通常是對岸的電料行.

而家電大廠應該也不希望我等維修零件太好取得 => 這樣它們就沒賺到了.

不過原廠直接更換主機板真是不環保 => 明明一個小Part(relay)掛了, 就要整板更換.

nubody_tw

nubody_tw
個人積分：8分
文章編號：28882715

8分

樓主

2011-06-27 0:58

感謝 Boll-rs232 及 shang66 提供寶貴意見.

原本新竹/台北光華找了10多家找不到時就想這樣搞了

但一直沒信心. 且這幾年除濕機因 Relay 掛了造成自燃事件時有所聞

所以一直在找可靠度高的代用品.

昨日光華買了一只 Leg-12 Relay ($20 only, coli 12V, 1c(5ping), 10A )

但還是怕怕的. 找個時間來依 Boll-rs232 及 shang66 建議去試試.

TKS again!
