最近在拍賣買了一個風扇延遲開關,不過在DIY 時遇到了困難想請教大家
請問一下排風扇延遲開關

我是想單純控制排風扇,所以把浴室的排風扇拆了下來, 排風扇上面有一黑一白兩條線,分別連接到從天花板上連接過來的紅白兩條線!! 請教一下大家,如果不去管電燈跟開關的接線,單純的利用目前看到的,機器上一黑一白以及連接過來的一紅一白四條線, 有可能達成小弟控制排風扇延遲的的目的嗎??

For example : 像是延遲器(紅)->天花板(紅), 延遲器(白)->天花板(白),延遲器(藍)->排風扇(黑),延遲器(灰)->排風扇(白)

請教一下大家了..

2010-06-13 14:02 發佈

文章關鍵字風扇開關

yaway

yaway
個人積分：202分
文章編號：20213934

202分

2樓

2010-06-13 18:57

這延遲開關除了要連接現有的風扇二線
還要另外接一組火及水線
即當風扇開關 (電燈開關) 關閉時 (斷電)
另外接的火及水線才負責供電給風扇繼續運轉
到設定時間時則另外安裝的火及水線才會斷電

For example : 像是延遲器(紅)->天花板(紅), 延遲器(白)->天花板(白),延遲器(藍)->排風扇(黑),延遲器(灰)->排風扇(白)

您可以用電錶查看天花板上的紅線是否持續有電 (大部分是)
若是您就可以這樣接

inlemar

inlemar
個人積分：1分
文章編號：20453926

1分

樓主

2010-06-23 23:32

剛剛有空試著把這個延遲開關接起來,我的接法是

天花板(紅,火線)-->延遲器(紅)
天花板(白,水線)-->延遲器(白)
排風扇(黑,正極)-->延遲器(灰)
排風扇(白,負極)-->天花板(白,水線)

最後最關鍵的便是延遲器的藍色線了,應該是要接到開關後,可是因為我天花板原來只有看到紅白兩條線過來接排風扇(我沒去看電燈的部分),我就接成這樣

天花板(紅)-->延遲器(藍)

照上面的接好後,排風扇跟延遲器都可以正常啟動....不過,一關牆上的開關,延遲器跟風扇也都一起關了,完全沒有延遲的效果....

我想,應該是天花板的火線是在牆壁開關之後的關係,是不是要從牆壁開關拉一條開關前的火線接上來才行呢?
謝謝大家

c9006110

c9006110
個人積分：1分
文章編號：21375908

1分

4樓

2010-08-02 23:24

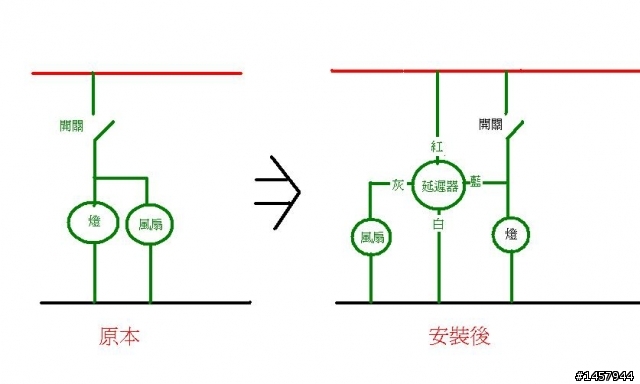

畫了一個比較容易看懂的配線圖，參考看看~

你說的沒錯，要拉一條開關前的火線來給延遲開關。

Leon3310

Leon3310
個人積分：0分
文章編號：24349486

0分

5樓

2010-12-06 4:18

請問樓主在那買的？入手價多少呢？謝謝！

不想再說

不想再說
個人積分：32分
文章編號：24349943

32分

6樓

2010-12-06 7:36

我用紅外線感應器來作到浴廁排風扇延遲,

線路也簡單的多

但比較貴就是了

asdfvcxz

asdfvcxz
個人積分：42分
文章編號：38989128

42分

7樓

2012-10-08 16:31

拍賣有另外一種, 價格快2倍, 看起來很高級, 台灣製造, 但是他要另外接一組110V, 不能從開關接喔, 這還不是最困難的, 原本牆壁開關打開是接 110V 到風扇, 這個延遲開關不能使用原來的接線,我拿到的, 網拍上都沒有特別說明不可以接原來的線, 一接上原來牆壁開關來的線, 110V 沖下去, 那個延遲關關就掛了, 幾百元就飛了, 想要走牆壁再重拉線從牆壁開關到風扇那裡, 是一般人很難做的工作, 提醒有人在找時這別注意
