et7226 wrote:
看了您這篇，我最近搜...(恕刪)

以DIY來看當然鼓風機是風量大噪音低的首選..
不過還是要小小注重一下外觀和濾芯的取得方便性..

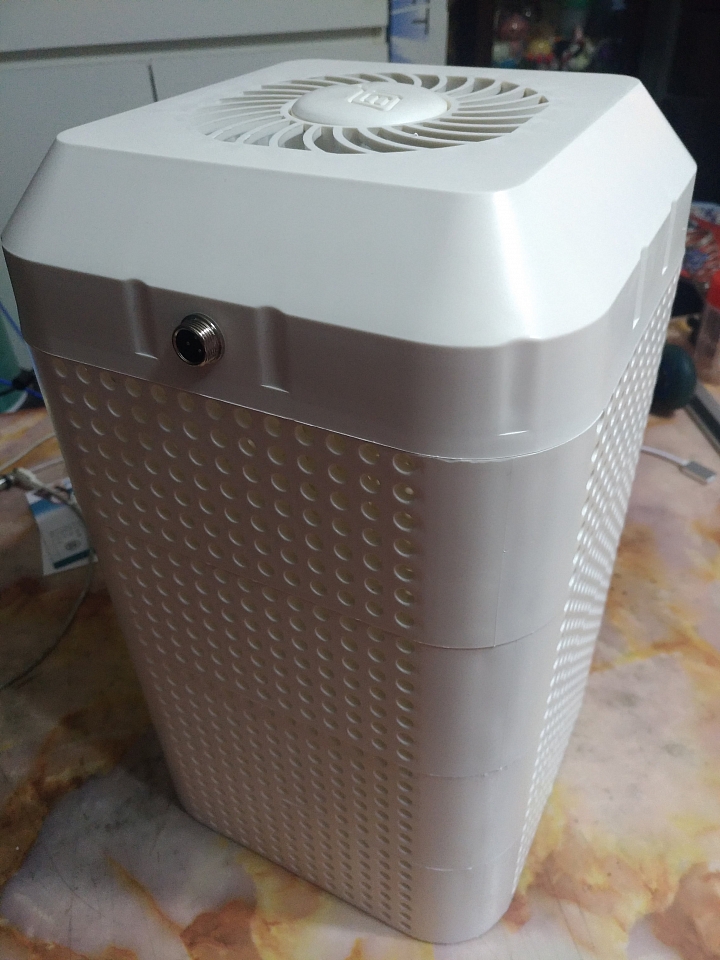

以我目前來說...找到了一個可以直接裝下風扇和小米濾芯的外殼..再加上自己3D列印的控制台..就可以組合成一個完整的雲端空氣清淨系統..

風扇控制連結插孔, 裡面一樣使用台達電的渦輪扇只是空間關係不能用38mm高的, 只能改用25mm高的風扇, 但一樣有導流片, 讓出風更順暢

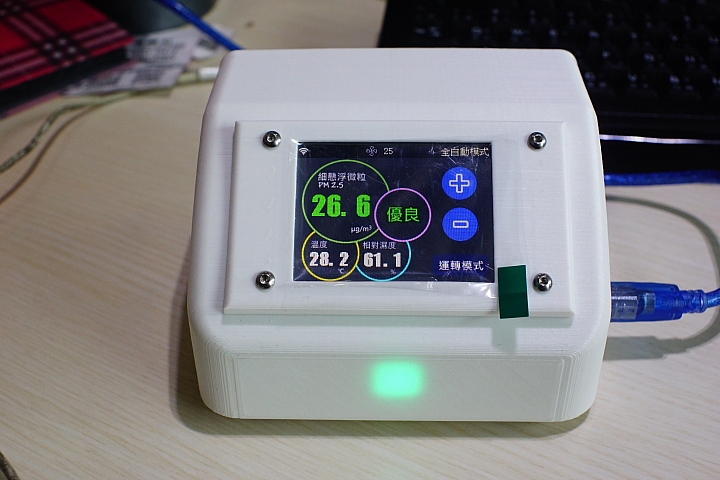

控制台也完成, 全部可以觸控操作, 運轉模式加了一個睡眠模式, 可以在睡眠時低速靜音運轉.

背面則有: 開關, 12V電源輸入, 雷射PM2.5感測器進氣及出氣口, DHT22溫溼度感測器開口, 風扇連結插孔

雲端控制也已完成, 而且隨時可以新增功能, 只要使用網頁即可掌控室內空氣狀態及操作清淨機

et7226

et7226
個人積分：0分
文章編號：68279622

0分

52樓

2018-04-25 13:34

Jetter wrote:
以DIY來看當然鼓...(恕刪)

你好，你的監控系統有外賣嗎？？？

外觀的問題!!我倒是還好!!會比較難看沒錯!!因為沒有3D列印=.=||| 目前構想以木頭加螺柱類的去迫緊這樣陽春的做法^^哈哈哈哈哈哈哈哈哈

et7226

et7226
個人積分：0分
文章編號：68328283

0分

53樓

2018-04-29 10:06

Jetter wrote:
以DIY來看當然鼓風...(恕刪)

我濾心用小米的呀^^方便取得

阿豪手機王

阿豪手機王
個人積分：12分
文章編號：68462815

12分

54樓

2018-05-09 11:39

看完大大做的我認真想跟你買一組啊

AQR

AQR
個人積分：88分
文章編號：68468276

88分

55樓

2018-05-09 17:45

Jetter wrote:
[前言] 冬天一到....(恕刪)

Jetter大可以分享一下您手上這台3D printer的結構嗎
我有一台很類似的但組裝結構是列印件, 我看您的好像都是金屬的
方便透漏XYZ連桿的結合方式嗎

另外升降平台您是跟那個廠家買的, 我的這一塊是壓克力QQ

abler

abler
個人積分：52分
文章編號：68725908

52分

56樓

2018-05-29 19:33

Jetter wrote:
以DIY來看當然鼓風...(恕刪)

JET大好想跟你買一台

atrust

atrust
個人積分：627分
文章編號：91940094

627分

57樓

2025-07-31 17:45

我自己是有一台12038風扇的版本在2020年左右買的
現在又想再買一台
發現很多還是都用12038的風扇
真的風不大又吵
我也只有找到那家店名叫百年名匠的有賣真的15050的風扇
(台達 AFC1512DG)
有的說6吋風機結果我看圖片明明是12038的12cm扇
結果問客服說6吋是指出風口大小
哇咧

不過15cm那家的價格比較高一點點
風機要快600twd
抗菌濾芯快400twd
風機我是沒得選了
找不到其他也是15cm的dc扇
他們有的15cm風扇是比較靠近出風口的但好像是交流風機
抗菌濾芯我是買了才發現貴了
比較便宜的大概180-200twd 而已
雖然我不知道差在哪

蝦皮有一家的520m3/h 用到了 17251的風扇(台達AFC17250DG)
https://shopee.tw/product/5642889/44457525069
不過它是調壓控速(百年名匠的PWM控速真的會比較安靜嗎??)
百年名匠的520m3/h不知道是什麼?評價沒什麼照片

但我好奇的是
我的12038的風機那個厚度塞3.8cm剛好
罩子跟名匠的很像
名匠是怎麼塞5.0cm厚度的啊?
等我的15050版本到了再看看

atrust

atrust
個人積分：627分
文章編號：91978392

627分

58樓

2025-08-08 15:21

來了
我買的是「除菌空氣淨化器一整套(質保2年)」(以下都指360m3/h版本)
就是風機組+1個除菌版本的活性炭濾心(有RFID的)
各用一個獨立紙裝包裝
7/30結帳買225人民幣
結果今天看變196人民幣(好像是8/8活動，立減12%)

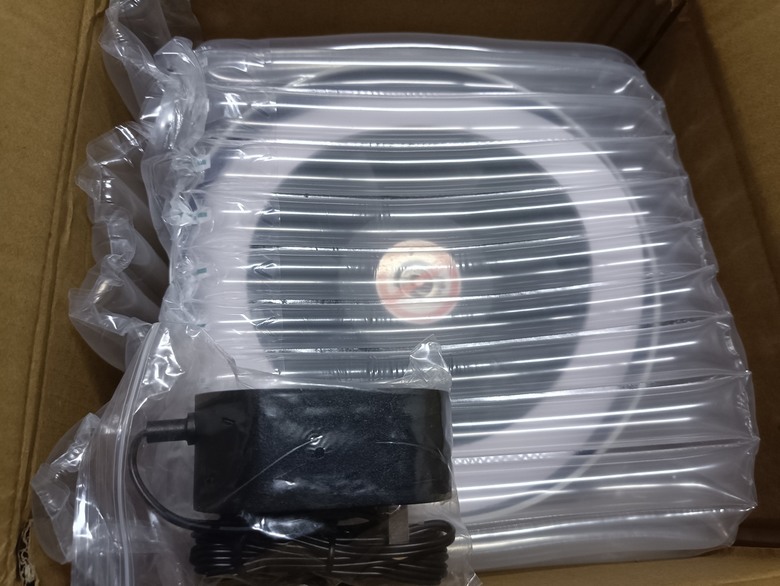

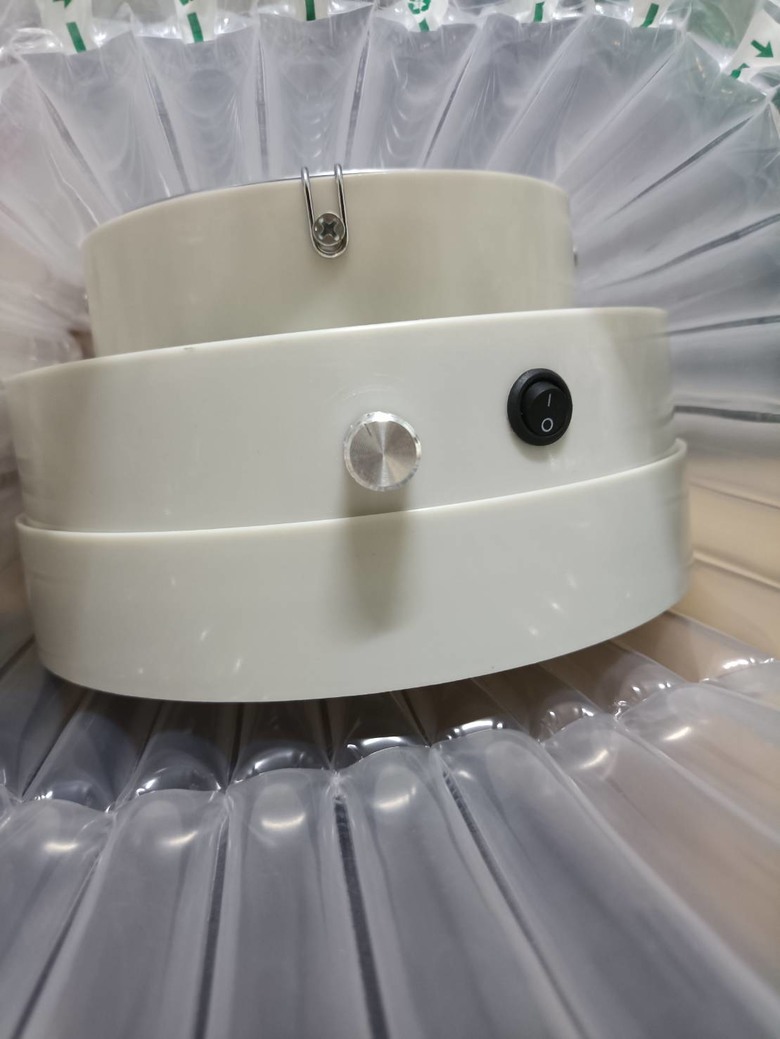

(1)先看風機吧，打開看到這種同size的氣泡袋裝著，很難會在運送中毀掉，但我想這個氣泡袋也有可能是上游的殼出貨的時候就是用這個裝的。

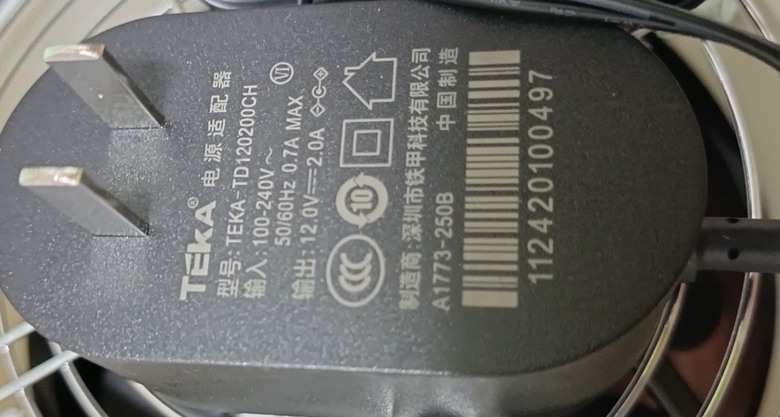

2.變壓器則不是賣場圖片那種大長方盒的版本，是比較小的充電頭，是12V2A的

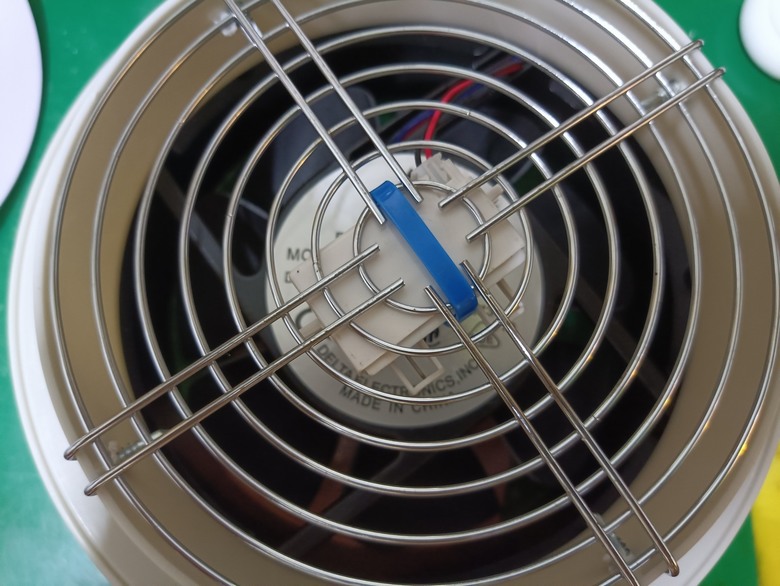

3.從上面出風口看，有一個負離子發生器

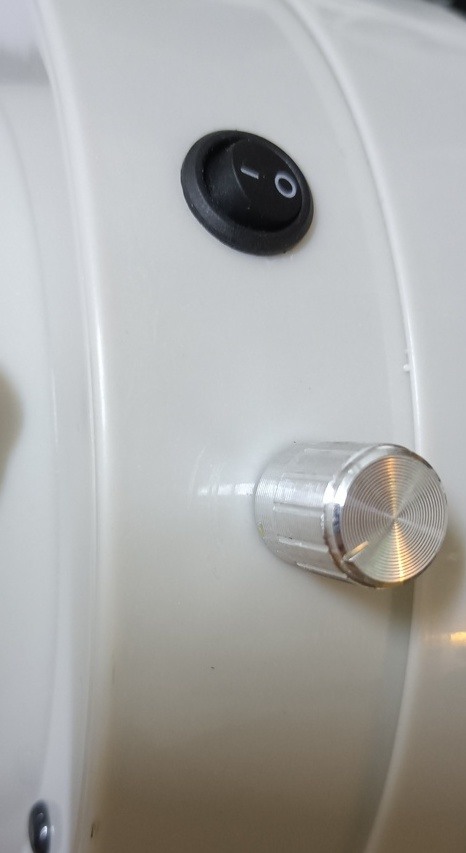

4.側面的開關是負離子的開關，不是電源開關，以及銀色旋鈕就是調風速的調頻器

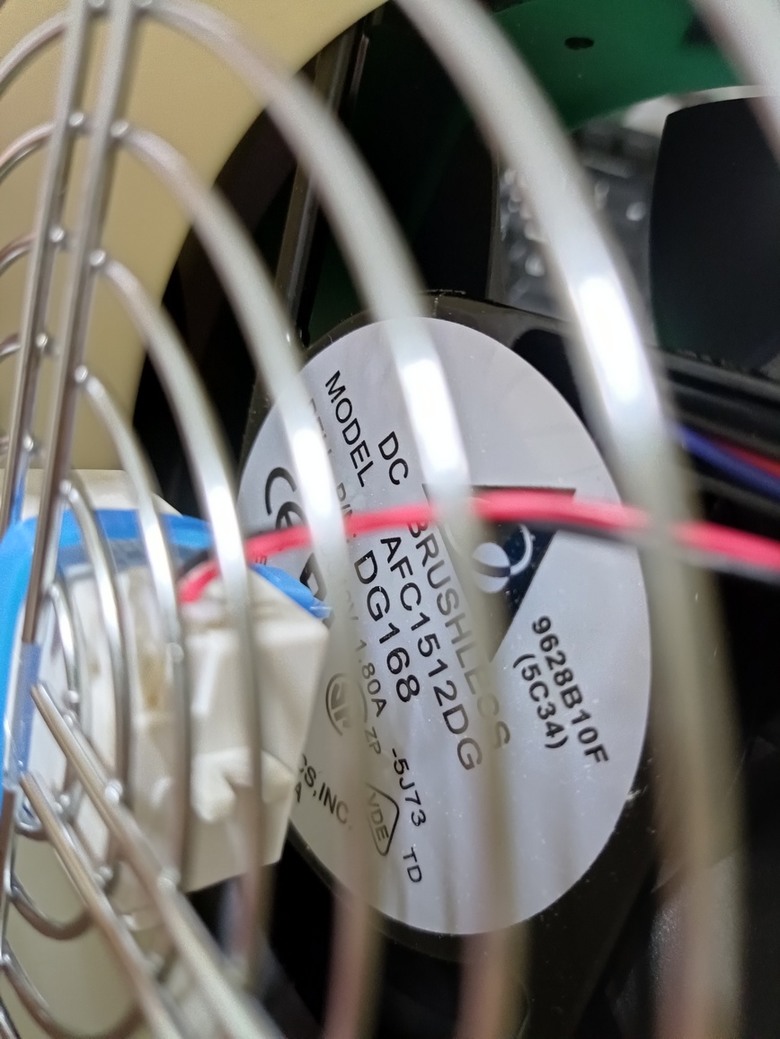

5.台達的AFC1512DG DG168 12V 1.8A風扇

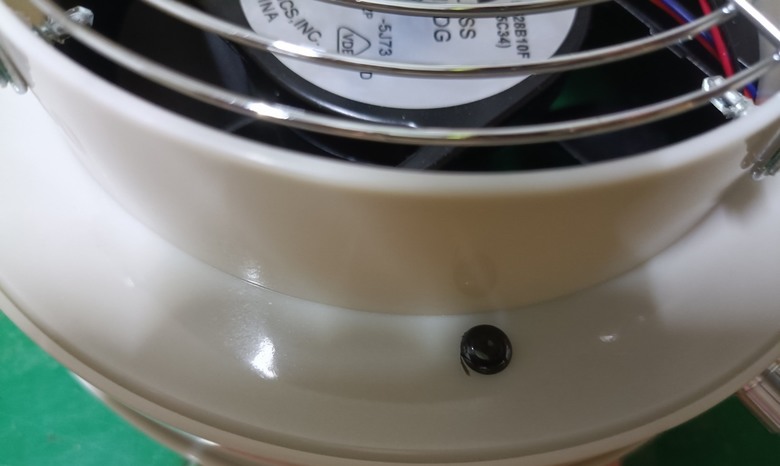

6.風扇鎖點螺絲用黑色的封膠，不是賣場圖片白色的封膠

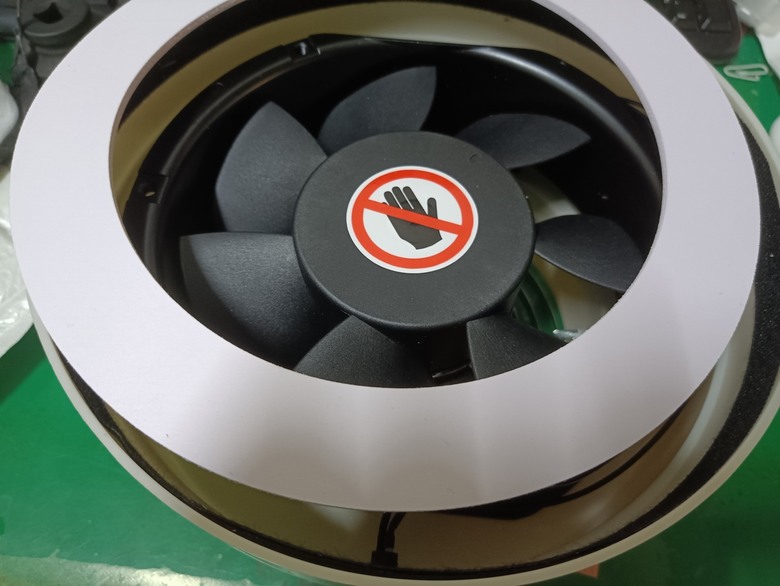

7.風扇底部可以看到它不是一般正方形AFC1512DG 的 15050的框，是用17250/17251的框，且是鋁框不是塑膠框。白色這圈是密封降低內部亂流的，要把它塞進去，它的內側有一圈黑色的類似魔鬼氈的東西，應該是用來避免白色這圈滑動的吧，但是它黏得不是很理想，蓋到濾心上時黑色的部分有可能會被推擠到變形。

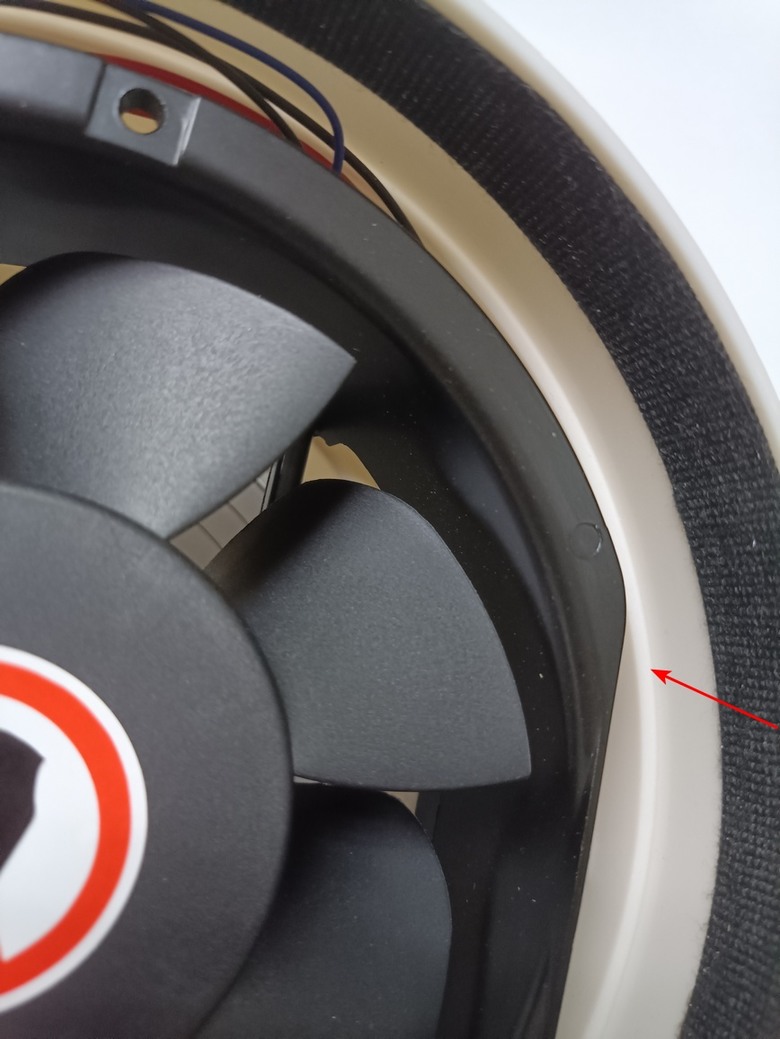

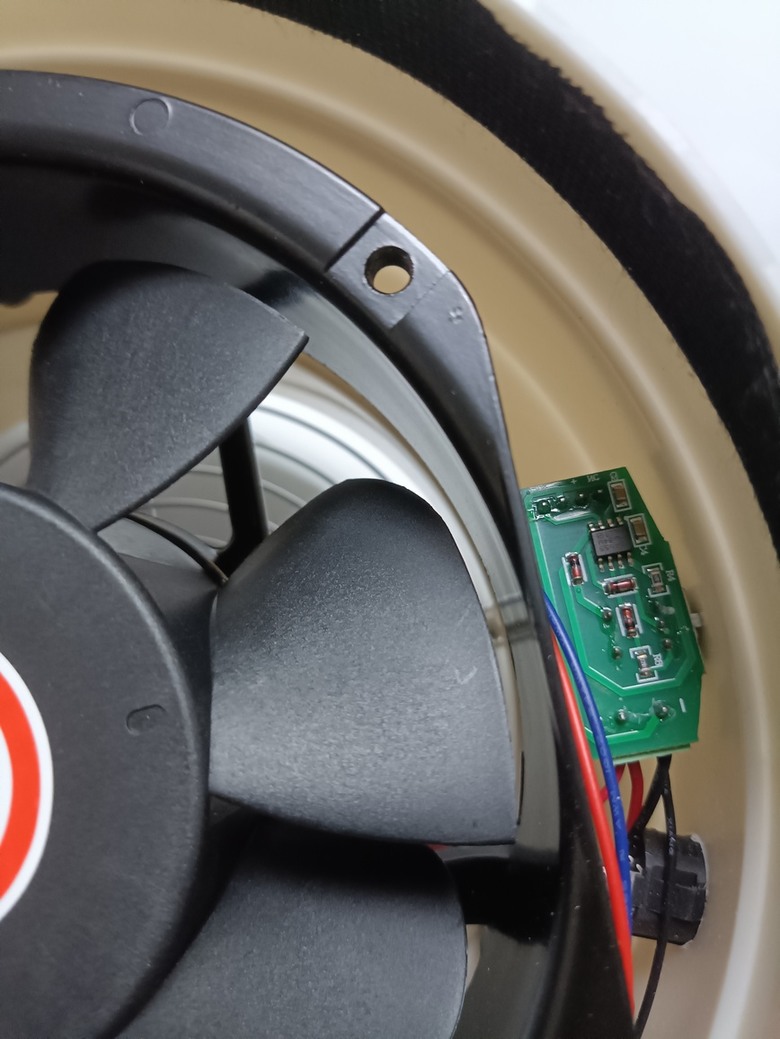

8.可以看到貼在內側黑色那一圈，如果蓋上去有抵到，硬推的話，它就會變形了。綠色那塊是調頻板

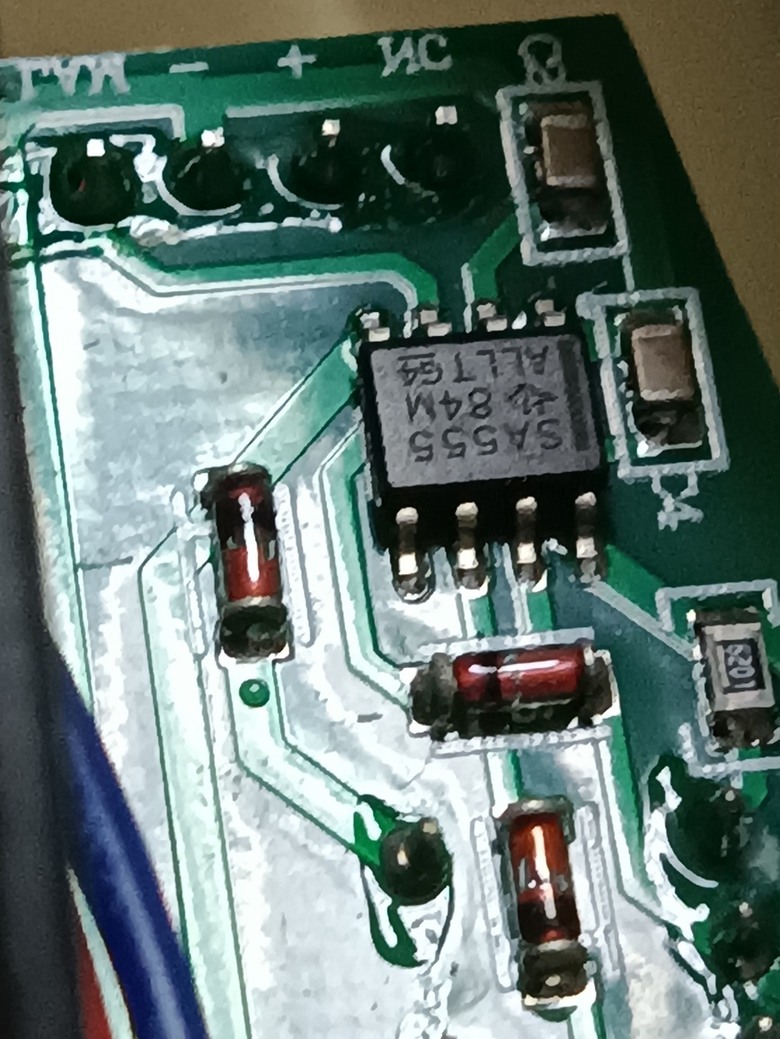

9.調頻板的主芯片

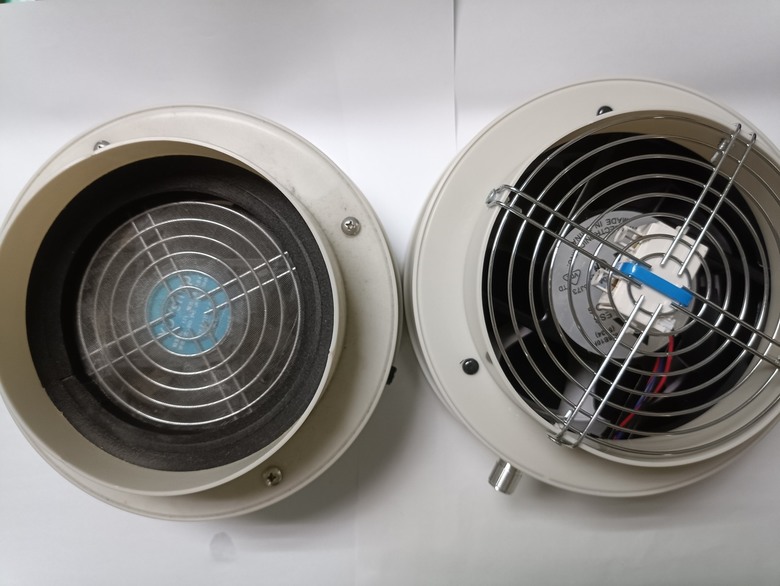

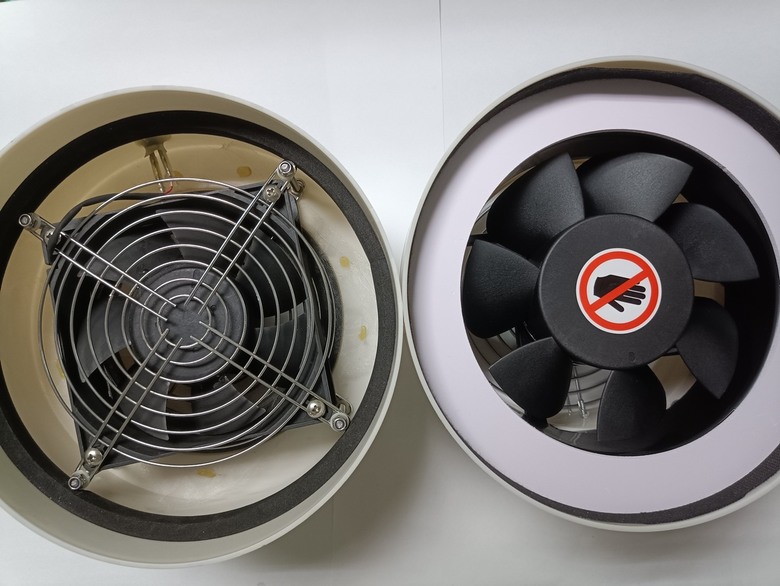

10.跟我舊的12380(12cm)風扇的版本比，它的殼幾乎可以說是一樣的，可以看到左邊的12380因為風扇比較小，當時賣家在出風口處黏一圈高密度泡棉之類的墊圈讓出風口跟風扇大小相合(白色的紗網則是我自己加的，防止東西掉進去)，右邊新買的15cm風扇在出風口的部分就不用這樣處理

11.從下面看，舊的有一圈高密度泡棉黏在殼裡面有一圈高度落差處，用來抵住濾芯跟減震，但也可以看到它的內部亂流可能會多一點，因為它不像右邊那樣用白色的那種不知道什麼材質的密封圈(有點硬度跟韌性但不像紙)，把風扇的側面都封住，可是照片中也可以看到右邊的內側黑色止滑的上面的部分有點沒黏好

12.果然這個殼的高度是給12038用的(38是指3.8cm高度)，照片中可以看到新買的17051的(5.1cm高度，超過了內部的那個坎，也因此它沒辦法蓋得深，所以才更需要黑色那圈來防止風機掉下來

13.濾芯的部分，除了組合裡的那一個，我後來又在拼多多加買了一個18.9優惠8元變10.9人民幣的除霾抗菌無芯片的，兩者的紙箱看起來一樣

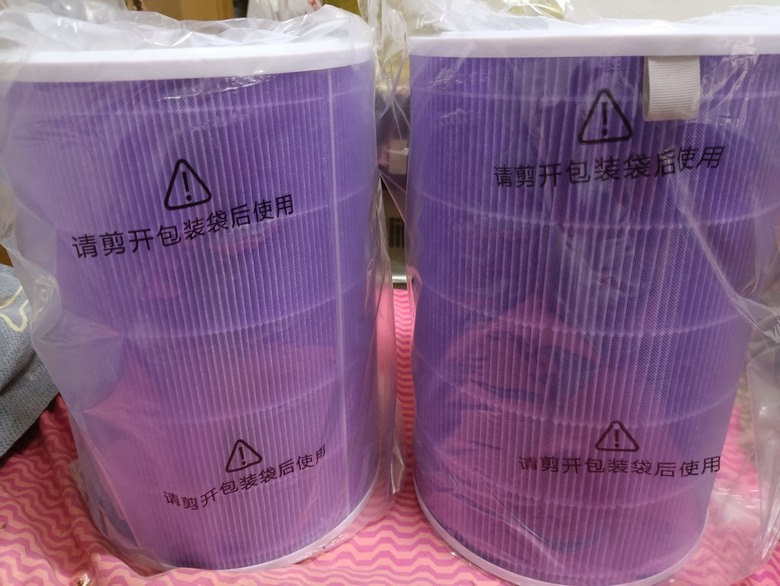

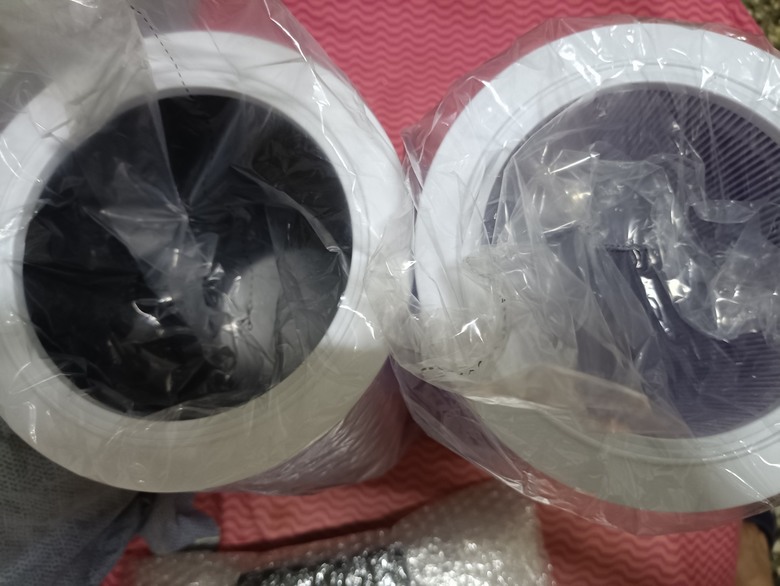

14.包裝袋也一樣，應該是同一個上游吧

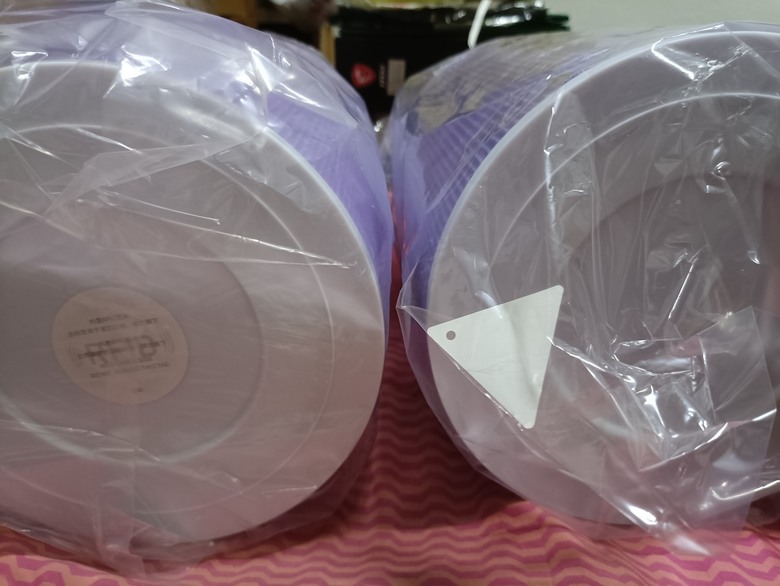

15.一個有RFID，一個沒有

16.一個比較重(880g)，內側黑色的是活性碳的碳網，但它應該沒有獨立活性碳性碳內桶的版本好?另一個比較輕，就是純粹hepa濾紙(360g)

---------------------------------------------------

後來發現風機有2種
一種有加負離子、一種沒有
以原定價的而言
無負離子的風機 149人民幣
加負離子的風機 209人民幣
除菌濾芯89人民幣
「除菌空氣淨化器一整套(質保2年)」就是有負離子的風機209+除菌濾芯89的組合為238人民幣

風扇效果的部分
同樣風量下15公分扇真的是比12038安靜得多

我本來是想自己改把12038的風扇改掉
但是它純買無負離子風機目前8/8活動價也只要500台幣
如果自己去買一個AFC1512DG
然後想辦法固定
改pwm調速、挖孔做旋鈕
材料成本也至少要200多
再加上那個心力
我想還是算了
需要的時候再買一組純風機好了
濾芯我用10元人民幣這種純hepa+號稱有抗菌塗層的(有一種價格差不多但無塗層的)應該也夠了

atrust

atrust
個人積分：627分
文章編號：91986155

627分

59樓

2025-08-10 19:18

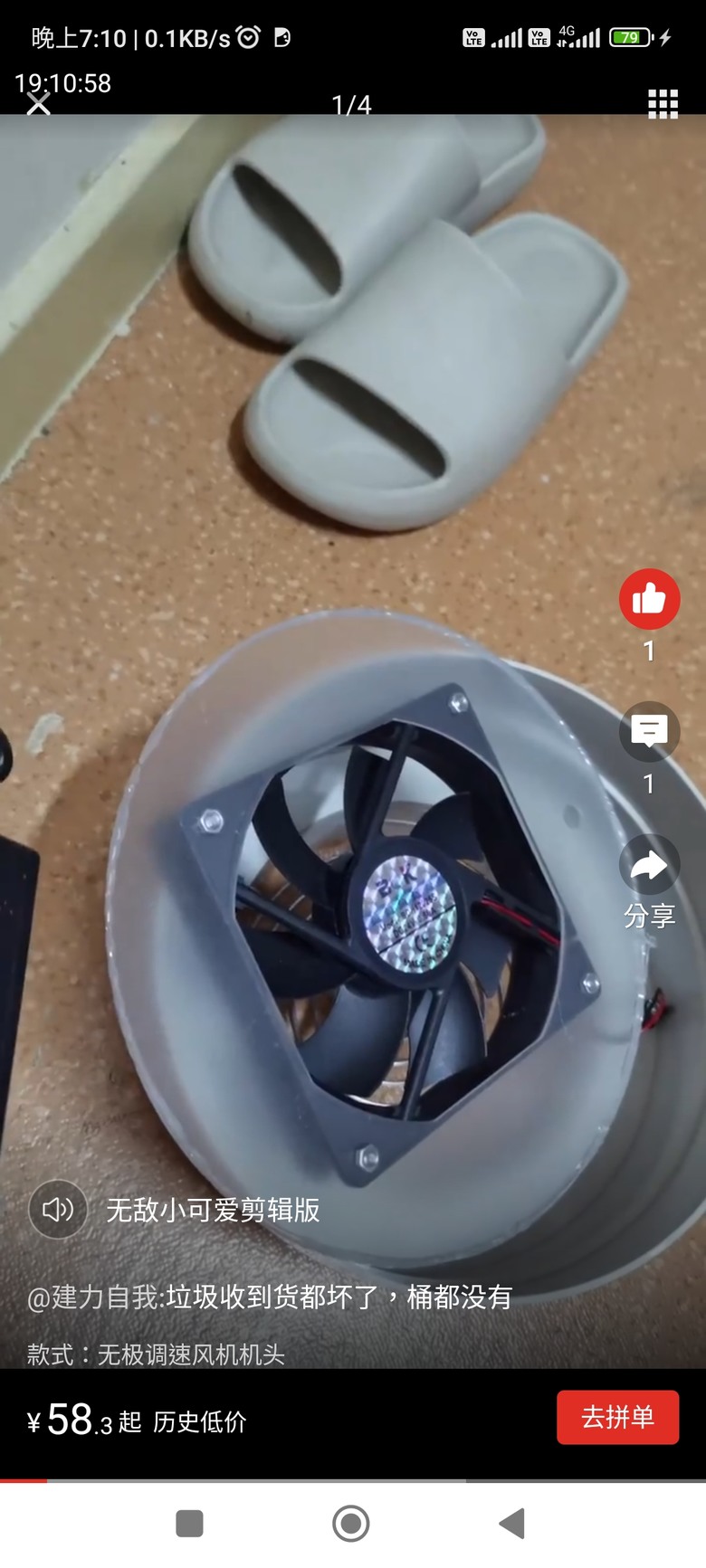

這種殼也有很便宜的成品

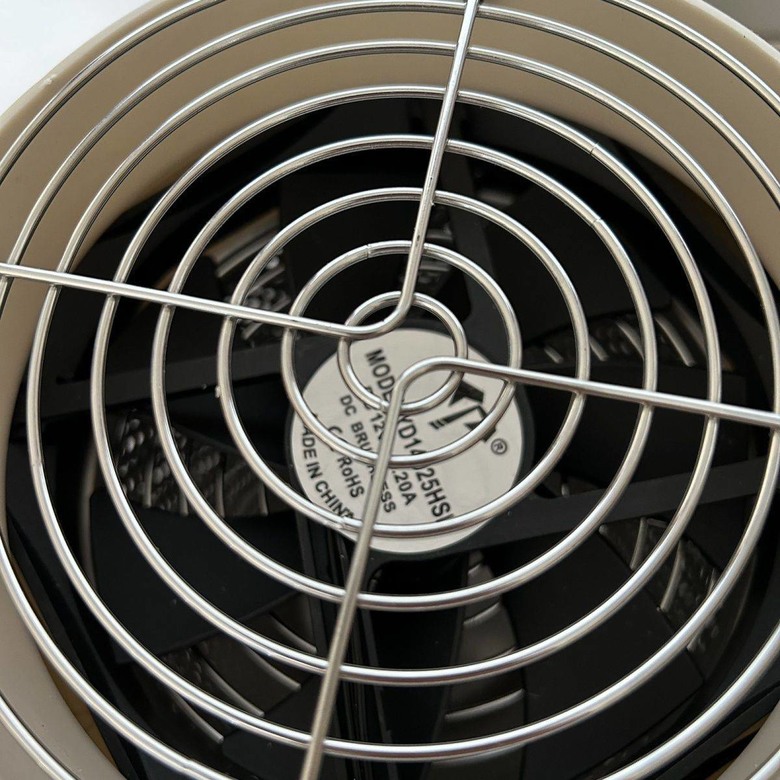

結果裡面是這種風扇
嚇爛

看到一個46元的
放了下面這兩張圖

這第2張圖我不知道是什麼意思
這張不就是前一張右上那個小風扇嗎?
但要說46元是前一張圖那個說風力更大更耐用的17051有可能嗎…
也沒評價
跟客服問有沒有照片或型號也說沒有
那應該是有鬼吧
