[2018.01.09更新]JetAIR 空氣清淨機 DIY開發全記錄(圖多多, 請小心服用) (第5頁)

mathuser

mathuser
個人積分：329分
文章編號：67098103

329分

41樓

2018-01-12 9:45

一點建議，
鐳射感測器改用攀藤G6 型號為PMS 6003或PMS 6003P，使用壽命為6年，
樓主目前用的攀藤G5，使用壽命為3年。

jackjong

jackjong
個人積分：1分
文章編號：67357169

1分

42樓

2018-02-05 10:58

太專業的DIY設計，不懂軟體設計，不過也大開眼界，只有佩服可表達

Jetter

Jetter
個人積分：9553分
文章編號：67358067

9553分

樓主

2018-02-05 12:09

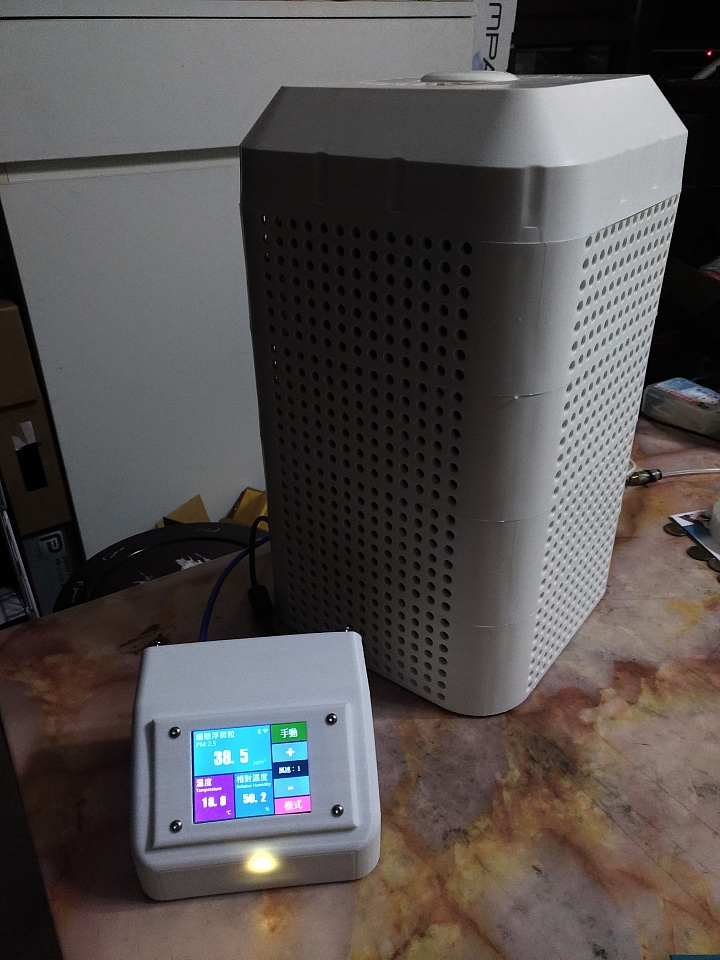

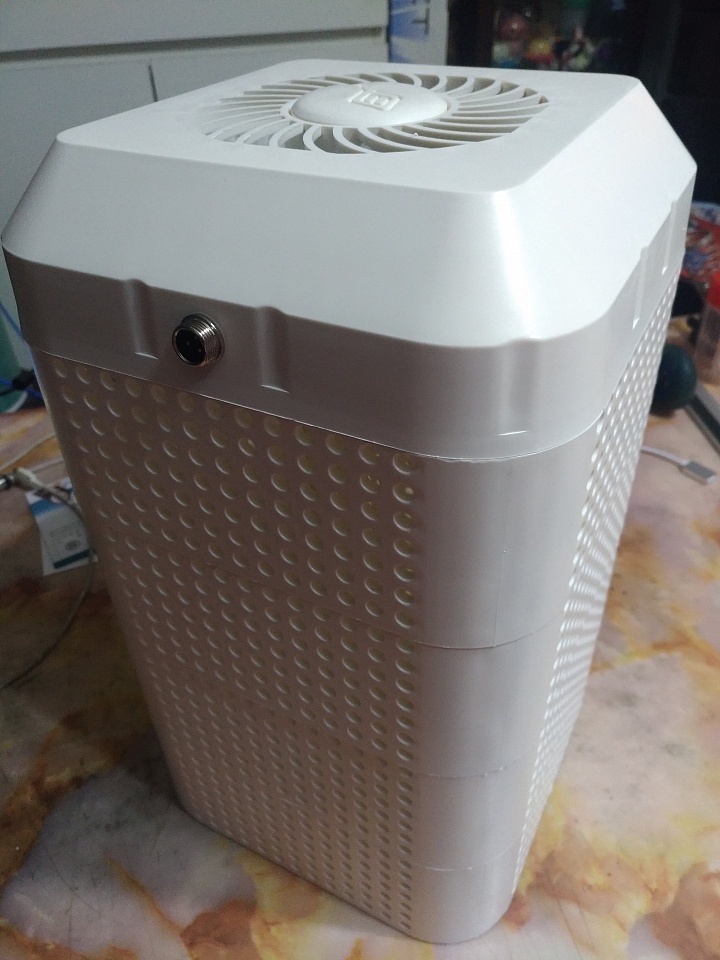

找到了一個還不錯的外殼..也使用DC變頻馬達...直接修改接頭..讓我的控制器可以直接控制...

另外..重新UI也重新設計中..

always CoCa Cola

always CoCa Cola
個人積分：4045分
文章編號：67361139

4045分

44樓

2018-02-05 16:41

請問版主外包做PCB費用怎麼個算法?

另外版主如果要改善Fan出風口亂流, 可以參考這個設計,

https://www.youtube.com/watch?v=Ps7dMCagWOc

Jetter

Jetter
個人積分：9553分
文章編號：67364209

9553分

樓主

2018-02-05 22:12

always CoCa Cola wrote:
請問版主外包做PCB費用怎麼個算法?

淘寶很多...大概都是10cmx10cm內雙面板, 上油墨, 印刷, 噴錫. 10片 40RMB

然後只要傳給他Gerber的檔案(共6個)就行..

如果你用Eagle的話..可以參考我這篇文章就可以產出這6個檔案了..
文章連結: [開發筆記] Autodesk Eagle 輸出 Gerber文件

pcdiy52052

pcdiy52052
個人積分：0分
文章編號：67614876

0分

46樓

2018-03-03 13:17

請問全彩觸控螢幕您使用的是什麼規格呢

Jetter

Jetter
個人積分：9553分
文章編號：67621950

9553分

樓主

2018-03-04 10:35

pcdiy52052 wrote:
請問全彩觸控螢幕您使用的是什麼規格呢

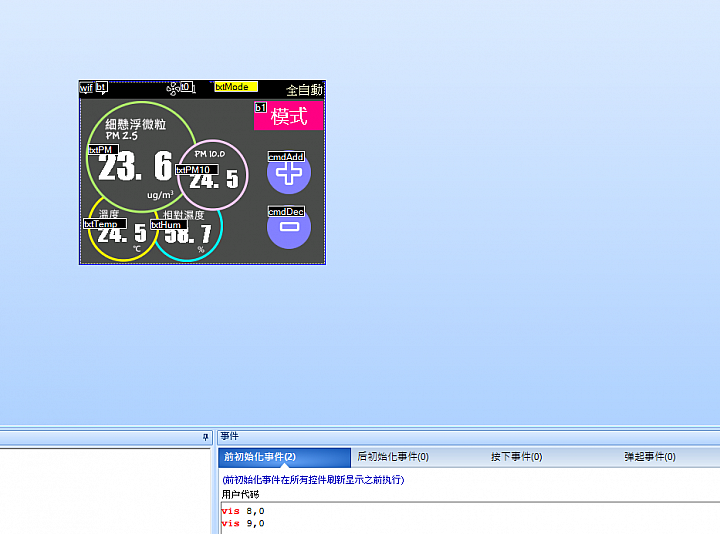

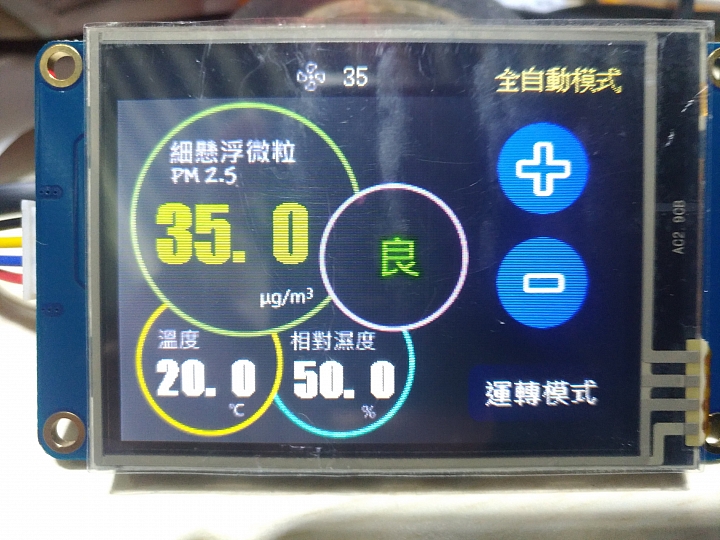

我用320*240 3.2吋全彩觸控LCD, 序列控制(所以只要4條線, 5V, GND, TX, RX)
裡面可以寫一些簡單的程序...另外有軟體可以在PC上設計好各頁面, 按鈕..文字..等等..

pcdiy52052

pcdiy52052
個人積分：0分
文章編號：67630872

0分

48樓

2018-03-05 9:36

請問軟體名稱是什麼呢!!想自己嘗試看看

Jetter

Jetter
個人積分：9553分
文章編號：67631061

9553分

樓主

2018-03-05 9:51

pcdiy52052 wrote:
請問軟體名稱是什麼呢...(恕刪)

在這裡.. 不過要配合他們家的硬體哦..
http://bbs.tjc1688.com/forum.php

et7226

et7226
個人積分：0分
文章編號：68254865

0分

50樓

2018-04-23 17:11

看了您這篇，我最近搜尋到一個類似國高中科展的pdf 網站如下，可以給你參考，我想用他說的最後一個40W的鼓風機，噪音也很低，但如果要加上你的互聯網跟偵測我就沒法度了!! 如果單純以您用的互聯網吶些大概要多少摳摳呢？？能教我嗎？

pdf的網址
