Eigen wrote:
再查 RELAY
謝謝指出順序，聽起來進到室外機為220V, 在想如何控制RELAY呢？
看目前所提供資訊,
您是否能先提供外機名牌資訊,上面有型號與能力,
而通常在上蓋板或電源蓋板上,會有外機單線圖資訊.
感謝提供~
若以上都沒有,
我猜這台為一台外機對兩台內機的冷氣,外機有雙壓縮機與單一風扇.
內機啟動後,直接送電要外機啟動壓縮機.
輔助電驛的功能,就是任何壓縮機只要一個啟動,就啟動外機風扇.
------------------------------
目前故障敘述:
內機正常開啟,但室外機壓縮機沒動作,風扇沒動.
判斷故障如下:
1.請先把兩台內機打開,溫度設定到最低,請確定兩台內機風扇確實有動作(有風吹出).
2.若內機可正常啟動,請用電壓表(交流電壓檔位),量測外機端子座接點.
在A上面 A黑跟A白接點要有220V電壓, B點意同.
3.A接點有電壓,B接點沒有,那就是B機基板故障,若反之,則另一台內機基板故障.
4.若都沒電壓,則兩台內機基本故障(這樣機率很小).
5.注意:只要有一組接點有電壓,外機風扇跟壓縮機都應該啟動.
若沒啟動,才會判斷是電容故障問題?壓縮機故障?風扇故障?輔助電驛故障?
------------------------------
老實說,除非您動手能力強大,且對研究電路有興趣,並且有相關空調檢修工具(電壓表 電流表 電容表 冷媒表等),
可以在保護自身安全的情況下,針對壓縮機等線路進行檢查.
若您沒有,建議您請專業人員來維修吧.
我看照片,這一台應該也是老舊耗能的設備了,您可以在現在政府有節能補助時,進行汰換.
------------------------------
當然,若沒換新打算,且依然希望修好,
建議您請家附近的空調師來檢修(總是要留一點給專業的賺吧).
當然,若是電容故障,3個電容成本不過300多元,給空調師檢修工料也不過2~3千吧.看情況.
若是檢修發現是壓縮機故障,或是漏冷媒,等種種狀況,建議別修了.直接換新的吧.
壓縮機一台就要3~4千成本,漏冷媒與補漏工資也要5~6千起跳...
修好了,撐一年後又不一定能再撐,不如換新.
以上.感謝大家.
jase2957 wrote:
安安你好~看目前所提...(恕刪)
謝謝大大詳盡的分析！真的太棒了！感謝！
我猜這台為一台外機對兩台內機的冷氣,外機有雙壓縮機與單一風扇.
---->是的
內機啟動後,直接送電要外機啟動壓縮機.
輔助電驛的功能,就是任何壓縮機只要一個啟動,就啟動外機風扇.
---->了解，用風扇散熱葉片，請問輔助電驛是ＲＥＬＡＹ嗎？
ＲＥＬＡＹ不是該用直流電壓控制嗎？直流電如何得到？
------------------------------
目前故障敘述:
內機正常開啟,但室外機壓縮機沒動作,風扇沒動.
判斷故障如下:
1.請先把兩台內機打開,溫度設定到最低,請確定兩台內機風扇確實有動作(有風吹出).
2.若內機可正常啟動,請用電壓表(交流電壓檔位),量測外機端子座接點.
在A上面 A黑跟A白接點要有220V電壓, B點意同.
---->謝謝。
one請看前面的圖，我若將室內機設定成強制冷房，對應的A黑跟A白該有220V電壓, B點同.
應該這裡出問題，我記得量測只有10幾伏特ＡＣ，可是兩台同時這樣，就有點奇了！
two.這個量測實驗我會重新做，昨天天氣陰陰的，怕下雨。
接下來我會在內機出來的地方破皮量測220V比較簡單，這樣實驗在室內比較簡單。
只是擔心，後級壞掉應該不會拖垮前級吧？
若無電壓，往室內機方向查
three.請問這裡是否有保險絲在室內機機板上，
如果有，大概率就是兩台同時故障的原因了
東元，3550KCAL/H,MS1838BR
年代久遠，所以電路比較單純，就是ＯＮ-OFF多

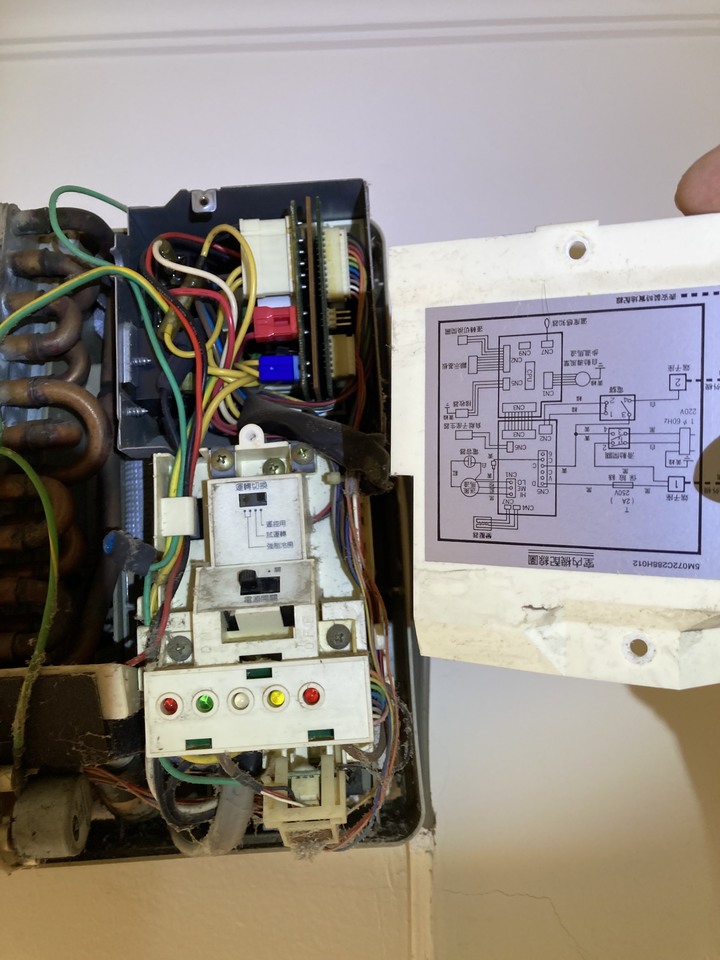

------>有方塊圖或線路圖的話，比較容易設計debug 流程。剛好也修過冰箱線路，兩者類似。
除了冷媒表，我手上剛好有電表..示波器 ,DIY過拼乓乓球發球機，最近還買了ＥＳＰ32套件回來玩
....當然,若是電容故障,3個電容成本不過300多元,給空調師檢修工料也不過2~3千吧.看情況.
--------------->謝謝資訊提供
若是檢修發現是壓縮機故障,或是漏冷媒,等種種狀況,建議別修了.直接換新的吧.
壓縮機一台就要3~4千成本,漏冷媒與補漏工資也要5~6千起跳...
修好了,撐一年後又不一定能再撐,不如換新.
--------------->完全同意！
feynman3688
樓主
讚！交流繼電器，因電流產生交變磁場，在磁感應強度過零時，觸點會斷開，產生振動與噪音，因此在鐵心上增加短路環，延遲鐵心磁場變化，可以防止觸點振動。
