我家有一台風扇，就跟文中的風扇是一樣類型，只是比較大台，
使用強風吹一陣子時就會發出哄哄的聲音，風扇的後方還是有在吸氣，
但是卻沒什麼風出來，只要改變一下吹的角度或是關掉在開就會正常，
但過一會又會發生，使用中或弱風吹就不會，請問這情況是哪個部份出問題的機率比較大，
謝謝！

流星墜落要3秒，月亮升起要1天，地球公轉要1年，但我不知道，等待心愛人回來，究竟要多久？

南區小許

南區小許
個人積分：5分
文章編號：29493986

5分

92樓

2011-07-23 17:49

"dczeroxyz"板大非常熱心

也問問請其他網路高手們，馬達線圈內若無溫度保險絲。

一但沒有溫度保險絲的保護，若有意外應該直接燒斷線圈，甚至走火嗎?

dczeroxyz

dczeroxyz
個人積分：278分
文章編號：29502518

278分

樓主

2011-07-24 2:45

南區小許 wrote:
"dczeroxyz...(恕刪)

現在買的電風扇正常來說一定會有溫度保險絲
連浴室的抽風扇都有

沒有溫度保險絲的話
碰到下述兩種會導致線圈異常升溫的狀況

軸心卡死或是軸心失油
會造成整個馬達異常高溫.會燙到抓不住
一部分是風扇轉動能帶走一部份的熱.如果不動溫度會直線上升
一部份是失油導致磨擦力大增.但是馬達還是能拖動風扇.溫度也是會大幅上升

結果上
運氣好.就是漆包線與電線錫銲部份.漆包線先"呼去"導致斷線
運氣不好就是漆包線外皮脫落導致短路.電線走火
或是一部份電線有接觸到馬達的電線
因高溫島是電線皮溶解導致短路.變成電線走火

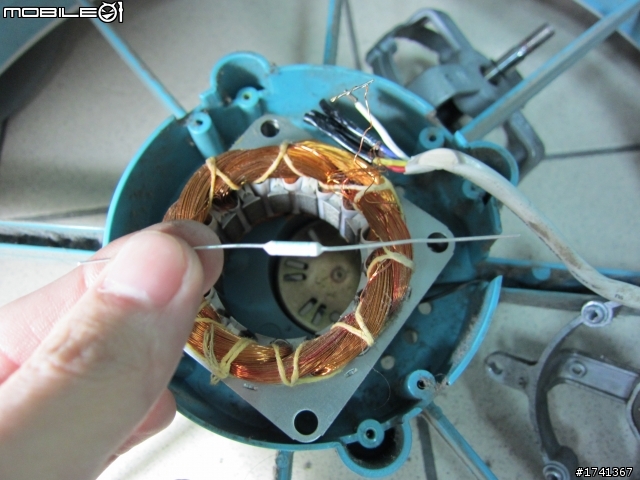

如果買來就沒有或是拿去修理就被剪掉溫度保險絲
可以考慮自己銲一個上去
但是請不要自做聰明用綁的.有脫落危險

你們會問要銲哪條才正確
就是找出那包線中白線與漆包線的那條
在中間銲一個溫度保險絲

dczeroxyz

dczeroxyz
個人積分：278分
文章編號：29502556

278分

樓主

2011-07-24 2:50

tedg77 wrote:
我家有一台風扇，就跟...(恕刪)

開強的可能出力太強
被密集的風向轉盤擋住.導致中間亂流.風從其它地方出去
把風向轉盤拆掉或是把密集的扇葉剪掉一些
應該就能改善了

南區小許

南區小許
個人積分：5分
文章編號：29537393

5分

95樓

2011-07-25 18:40

dczeroxyz wrote:
現在買的電風扇正常來...(恕刪)

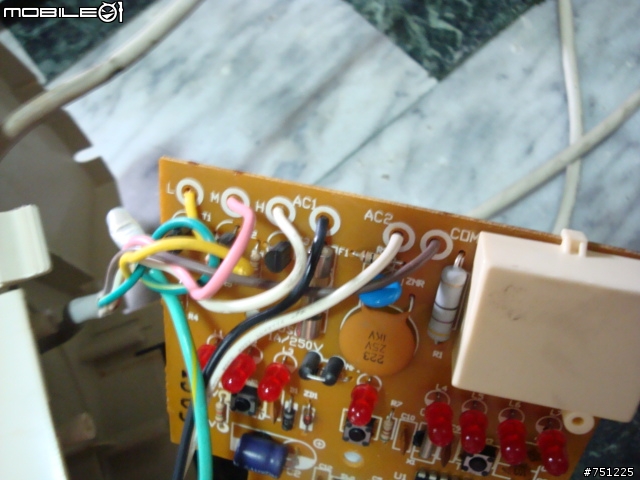

由電路板引出至馬達的4條線顏色 L黃. H白. M粉紅. COM咖啡(L.M.H應該是風速大小)。
(AC1 AC2是接插頭的)

怕顏色不一樣，附上照片問問板大，要接溫度保險絲也是找H白線嗎還是COM咖啡線?
(啟動電容的兩端一端接COM與漆包線，另一端單獨接漆包線)

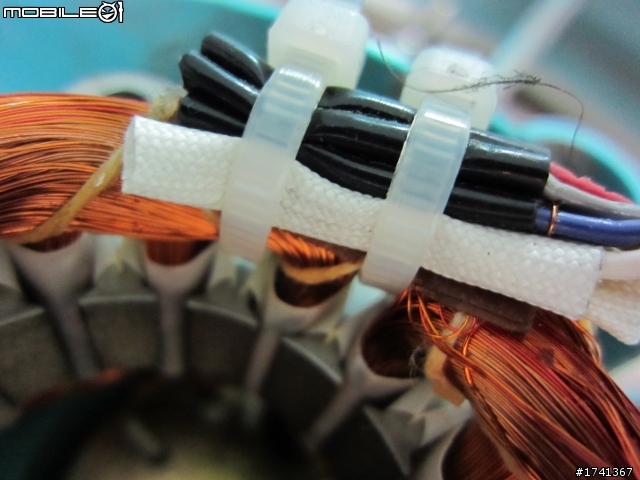

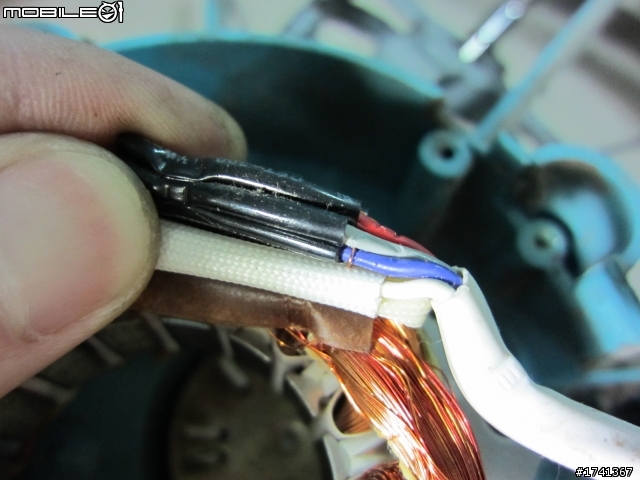

另外，按照板大這張照片，板大的溫度保險絲有加白色的保護套，而旁邊的線組有用黑色保護套。
想問問溫度保險絲就直接就放在線圈上，還是加黑色保護套後再放在線圈上呢?

dczeroxyz

dczeroxyz
個人積分：278分
文章編號：29542018

278分

樓主

2011-07-25 22:01

南區小許 wrote:
由電路板引出至馬達的...(恕刪)

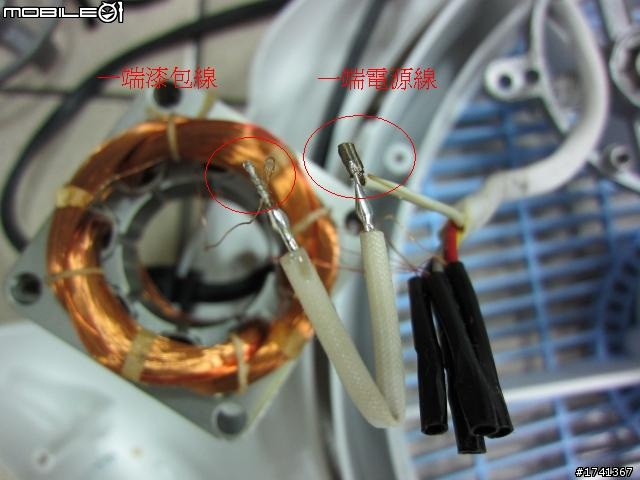

如果要加溫度保險絲
你這台要加在啟動電容的一端(com漆包線那端)
接法就是(咖啡線)---(溫度保險絲)---(啟動電容+漆包線)

旁邊線組的黑色套管是"熱縮套管".容易因為長期加熱而脆化
可惜電風扇工廠都用熱縮套管.因為比較方便施工

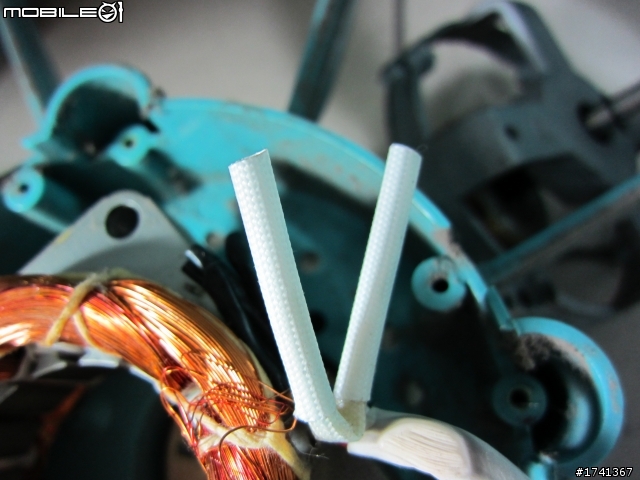

白色是"耐熱套管"

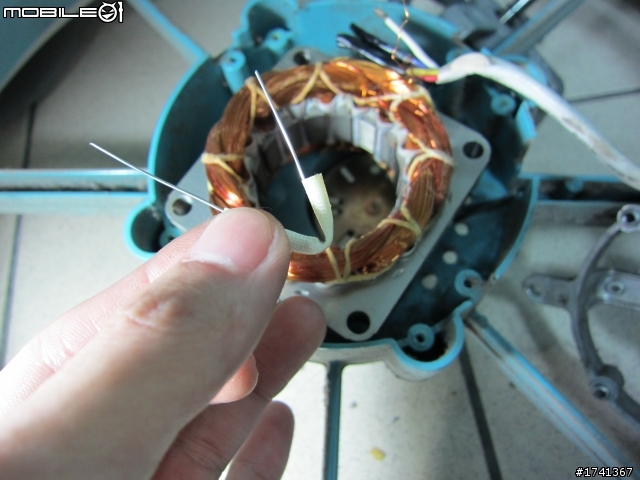

如果溫度保險絲要貼放在線圈上的話
請務必套上耐熱套管
畢竟溫度保險絲兩端能導電
如果不套著到時候接觸到其他導電的東西.會增加危險性

南區小許

南區小許
個人積分：5分
文章編號：29544939

5分

97樓

2011-07-25 23:42

dczeroxyz wrote:
如果要加溫度保險絲你...(恕刪)

謝謝回覆，

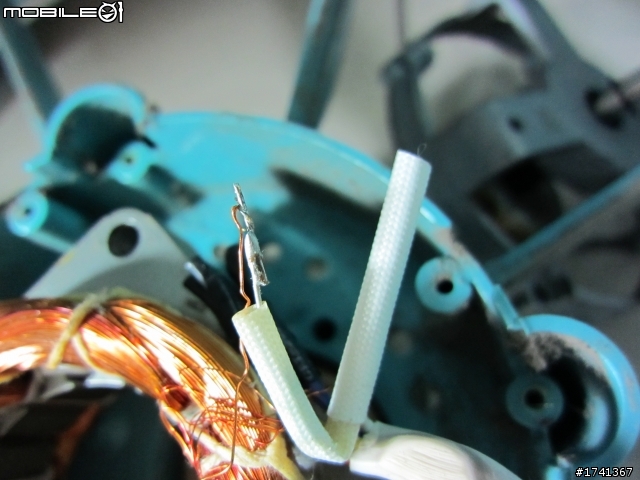

現況照片上 COM咖啡線被剪斷，有疑似原溫度保險絲殘留的針腳一小段。

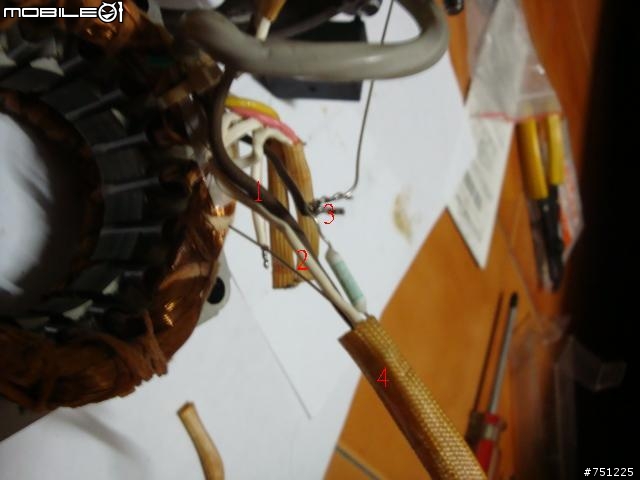

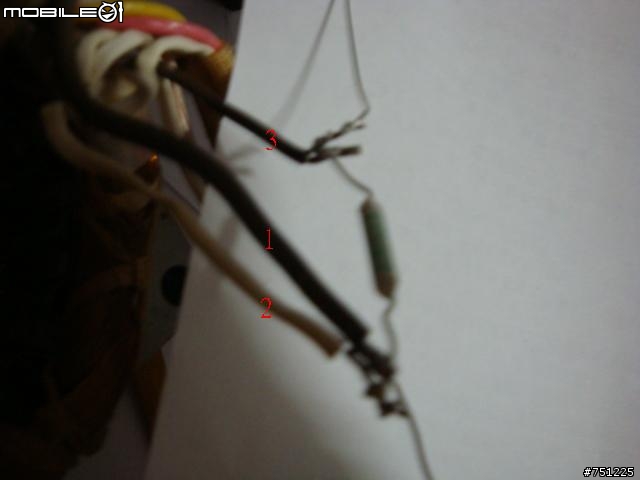

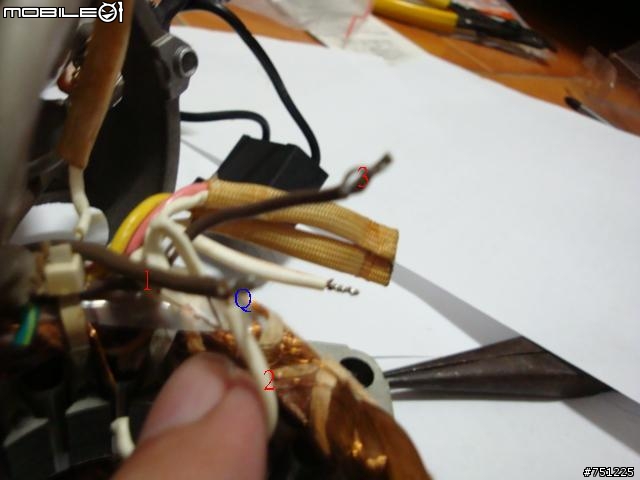

標號1與標號2(漆包線.有白色保護套)已接在一起於Q端，猜測是以前的接法:

所以我將溫度保險絲的A端接在Q端，溫度保險絲的B端接在標號3
最後如照片3把123通通塞入標號4的原廠保護套。

而您提到的"溫度保險絲兩端能導電"

那我還需要在溫度保險絲的AB端各用絕緣交代纏繞，在塞入標號4?

還是通通塞入標號4內，但是避免AB端接觸即可嗎?

最後把標號4的保護套含裡面的溫度保險絲，一起放上線圈上即可嗎
