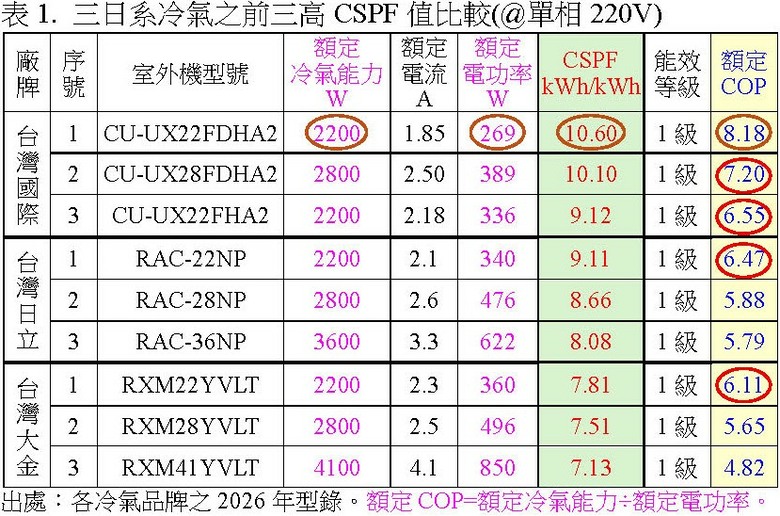

以表1台灣國際的序號(1)CU-UX22FDHA2為例,額定COP=2200W÷269W=8.18(CSPF= 10.60)。能源署一直強調CSPF愈高愈省電,大致上沒錯,但是,表1的CSPF超高,可信嗎?

法國科學家Sadi Carnot於1824年 提出卡諾定理,簡言之,任何熱機(Heat Engine)的最高效率,取決於熱源溫度(TH)及冷源溫度(TL),

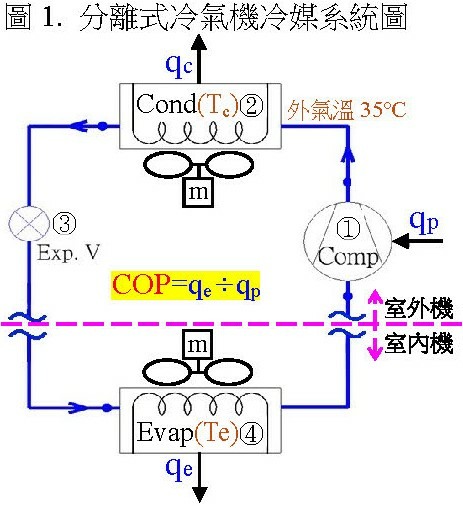

進而衍生出卡諾冷凍循環(Carnot Refrigeration Cycle),圖1之冷氣機/冷凍機的理論冷媒循環系統(①壓縮機→②冷凝器→③控制閥→④蒸發器→①壓縮機),是在恆溫恆壓的冷凝溫度(Tc)與蒸發溫度(Te)下進行熱交換,因此,對冷氣機而言,

以亞熱帶地區適用的壓縮機測試工況ASHRAE/T:「冷凝溫度(Tc)=54.4℃、蒸發溫度(Te)=7.2℃、過冷度=8.3℃、過熱度=11.1℃及外氣溫度35℃」為例,則氣冷式冷氣機的COP值上限是5.94,計算式如下:
換句話說,氣冷式冷氣機的COP值無法超過卡諾冷凍循環的COPmax(5.94)。

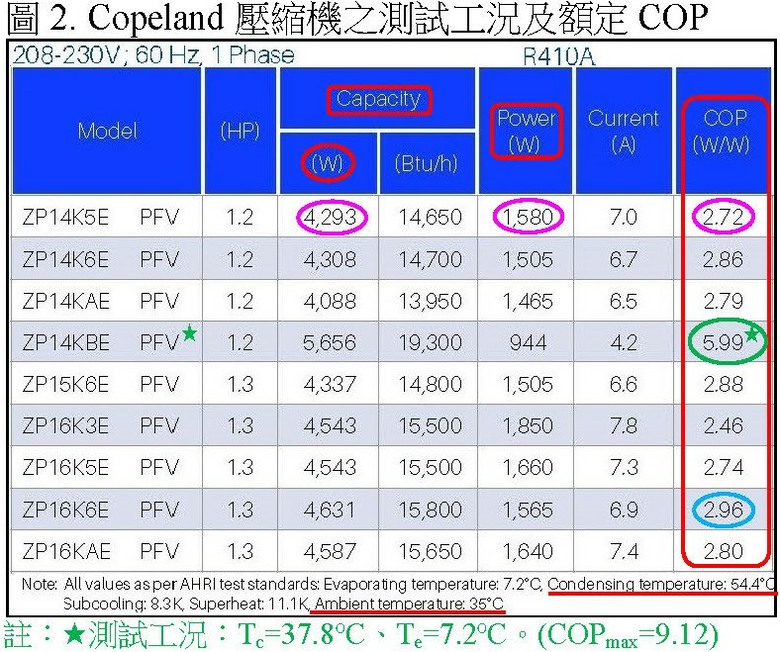

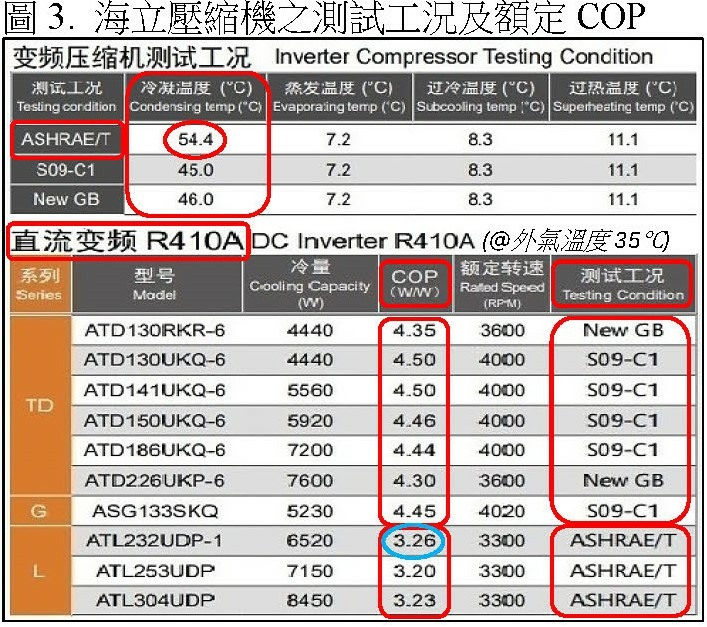

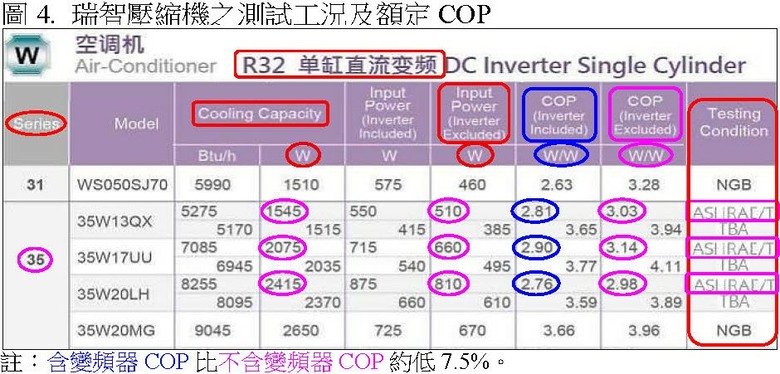

通常,基於外氣條件35℃與商業成本考量,氣冷式冷氣機的COP值多低於實務COPp(4.16=COPmax×0.7);圖2是摘自(美國)Copeland的壓縮機型錄,其ASHRAE/T工況的COP值最高僅2.96;圖3是摘自(中國)海立集團的壓縮機型錄,其ASHRAE/T工況的COP值均小於3.26,S09-C1及New GB(NGB)測試工況的COP值略高(≧4.30),是因為冷凝溫度(Tc)較低,僅45℃及46℃,適合溫帶國家用;圖4是摘自(台灣)瑞智的壓縮機型錄,其ASHRAE/T工況的(不含變頻器)COP值最高僅3.14,含變頻器時COP為2.90,即約有7.5%的效率損失。



圖2~圖4是全球前5大的小型壓縮機製造廠商,其ASHRAE/T工況的COP均≦3.26,為何表1台灣三日系品牌冷氣的COP均≧實務COPp(4.16)?其中5種機型的COP甚至突破卡諾冷凍循環的COPmax(5.94)!

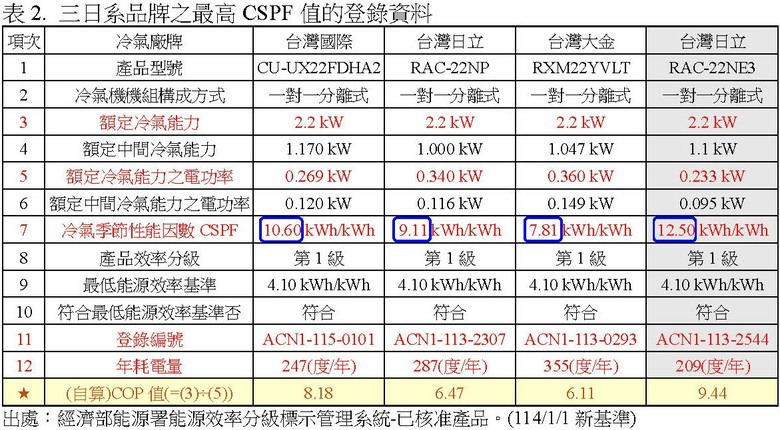

依能源署的冷氣機之能效等級基準表(114/1/1),以≦4.0kW之分離式冷氣機為例,其1級的CSPF值基準為6.23;表1之國際牌CU-UX22FDHA2的CSPF 10.60是NO.1,但是,由經濟部能源署能源效率分級標示管理系統網站,可查到,表2的台灣日立RAC-22NE3,才是真正的NO.1,CSPF值高達12.50,為基準值(6.23)的2倍,顯然,CSPF值的最低能效標準(MEPS值)偏低,或者,CSPF值的計算有誤。

CSPF值的計算過程相當複雜;能源署的認可實驗室,要依CNS 14464、CNS 3615及CNS 15712-1 三種標準進行測試、計算;不過,CSPF值計算的必測條件只有4項:(1)額定冷氣能力及其(2)消費電力、(3)額定中間冷氣能力(即額定冷氣能力×50%)及其(4)消費電力,其他逾100項的數據,是依公式的假設參數,"拐彎抹角"算出來的,最後的計算式如圖5:CSPF=總冷氣能力量(kWh)÷總消費電力量(kWh)=12.50。

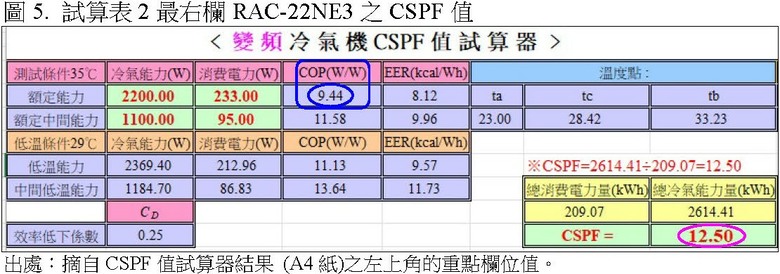

以表2最右欄RAC-22NE3之最高CSPF值 12.50為例,利用《變頻冷氣CSPF值試算器》計算,如圖5所示,在綠色框填入額定能力2200W及其消耗電力233W,額定中間能力1100W及其消耗電力95W,可立即算出CSPF=12.50。※圖5雖然計算出COP值(9.44),但是,表2的登錄資料並無COP值,如果能列出如表2最下行的COP值,至少"住在巷內的人",可看出表1的COP及CSPF值,均"可能有誤"。

圖5中COP值為9.44(=2200÷233),遠高於卡諾冷凍循環COPmax(5.94),why?是否要改寫卡諾定理了?如果卡諾定理沒有錯,那麼,最可能"出包"的是額定能力(2200W)及額定中間能力(1100W),因為認可實驗室的電錶測量不可能有誤,倒是現行的測試方法"偷工減步",未依CNS規定,"同時"測量室內側與室外側的空氣焓差」,因而無法驗證測試結果的真偽。※冰水機的測試結果可依CNS 12575標準的熱平衡(HB%)驗證。

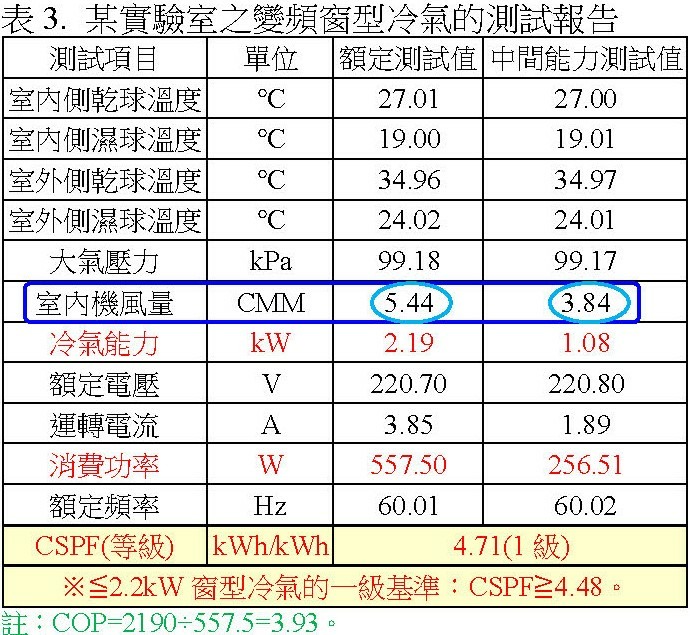

表3是某認可實驗室出具的最終報告(供計算CSPF值用),其COP值(3.93)仍高於圖2~圖4的COP值;此外,其測試方法"不完全"符合CNS的測試規範,此報告的[中間能力測試值]並非以"降低壓縮機運轉頻率"做測試,而是改用"降低室內機風量"來測試。

因為將"壓縮機降頻運轉"以符合中間冷氣能力規定(※需連測7次,每次5分鐘,允差≦±10%),幾乎是"不可能的任務";然而,改用"調降風量"測試時,單憑冷氣機遙控器的操作,也難以"剛好"調到中間冷氣能力(1.10kW±10%)。表3之中間能力測試風量3.84CMM,為全載風量5.44CMM的70.6%,但是,其「連續7次的測試紀錄」,問了6家認可實驗室,均回答"恕不公開"。
私下問了2位熟識的實驗室工程師,均坦承是由冷氣機廠商派員到實驗室,以外加筆電程式來操作的。認可實驗室竟然需冷氣廠商派員協助測試!高雄某醫院因涉嫌讓醫材廠商進入手術室"代刀",而違法起訴中;能源署及標檢局的認可實驗室,委託冷氣廠商操作測試,無法可管?測試結果可信嗎?
CSPF是日本冷凍空調工業會(JRAIA)創出來;JIS C 9612-2013與ISO 16358-1,均是在2013年4月公佈(誰主導?),ASHRAE手冊對CSPF隻字未提,美國、歐盟、中國、印度及日本等大多數國家均不採用,僅台灣、香港、南韓、新加坡、馬來西亞、菲律賓、泰國及印尼等少數亞洲國家採用。日本創出CSPF,為何自己不採用?不覺得奇怪嗎?
氣冷式冷氣機受到外氣條件35℃db/24℃wb,以及商業化成本的限制,通常,不論採用何種冷媒,實務COPp多≦0.7COPmax;由此推論,表1中的COP值似乎多"難以為真",導致後續的CSPF值也全部"失真"了。
大家都錯、就是對的?CSPF是否應打掉重練?如果表1的COP數據屬實,那麼,能源署長官不應低調,反而應該推薦冷氣廠商爭取諾貝爾物理獎!為台灣爭光!!
