請問室外機風扇壓縮機不運作，室內機送風正常如何檢修問題點？

feynman3688

feynman3688
個人積分：210分
文章編號：87207705

210分

樓主

2023-04-07 1:15

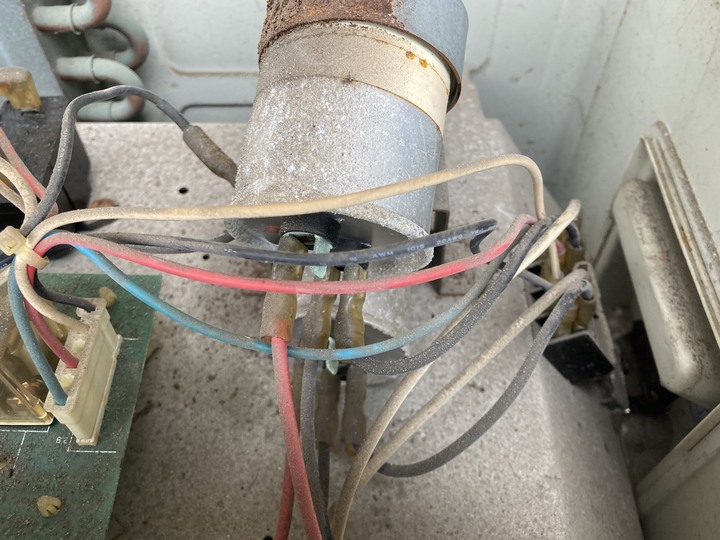

上圖是東元分離式冷氣室（1對2)外機機殼內外接線照片，
請問幾個月沒插電，導致室外機風扇壓縮機不運作室內機送風正常，應如何排除問題點？

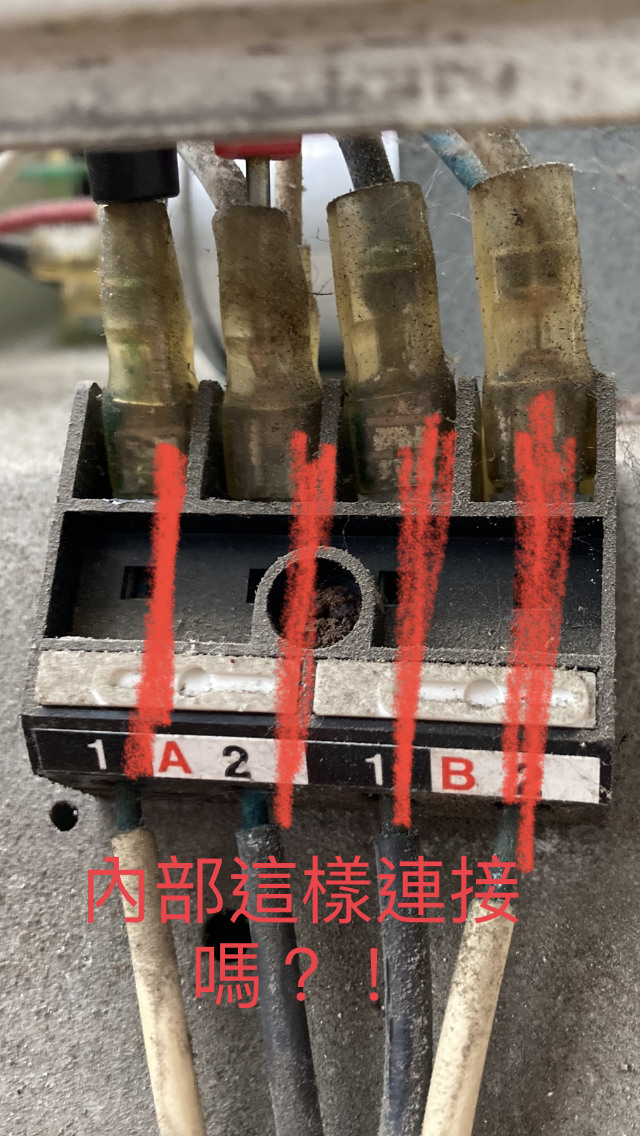

請問 1 A2 1 B2 上方四個端子應量測到多少電壓？200VAC?
(1 A2) (1B2)分別對應到不同室內機

紅黑白藍顏色電線代表啥意義？
可以由上面照片約略畫出電路來debug嗎？

請問室外機風扇壓縮機不運作，室內機送風正常如何檢修問題點？

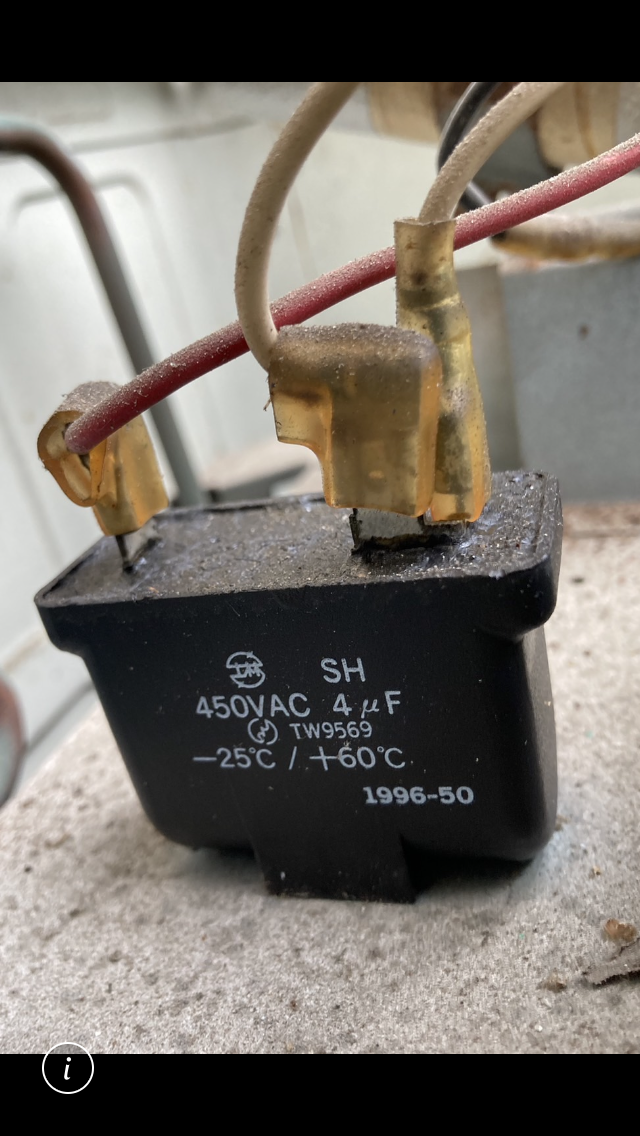

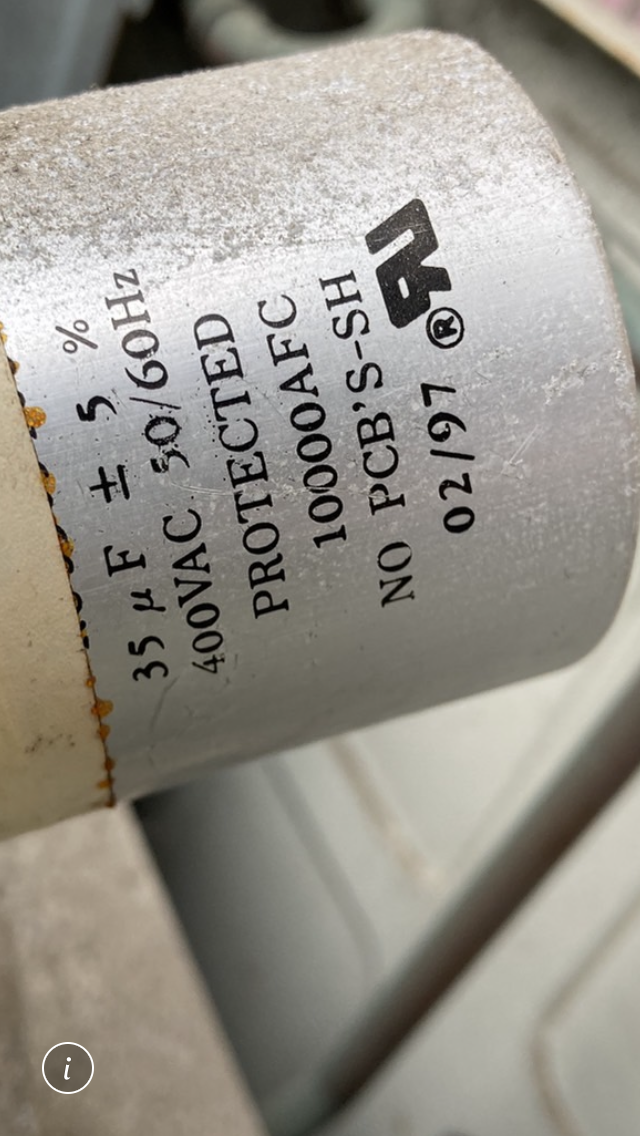

電容為35uF ,20uF，4uF分別對應到2壓縮機和1風扇嗎？
壓縮機有一個還是兩個？

2023-04-07 1:15 發佈

文章關鍵字風扇壓縮機室內機室外機問題點東元冷氣室壓縮機外機機殼內外接線照片上面照片風扇

小老虎麥克斯

小老虎麥克斯
個人積分：329分
文章編號：87208465

329分

2樓

2023-04-07 8:47

電容為35uF ,20uF，4uF分別對應到2壓縮機和1風扇嗎？

對

壓縮機有一個還是兩個？

兩個

feynman3688

feynman3688
個人積分：210分
文章編號：87208874

210分

樓主

2023-04-07 9:37

小老虎麥克斯 wrote:
電容為35uF ,20uF...(恕刪)

謝謝！請問
何室內機 1和室外機連接是1A2？是ＡＣ220V?
何室內機 2和室外機連接是1B2？是ＡＣ220V?
若是如此，我量不到220V，問題是出在哪裡？室內機沒送電過來嗎？不知道這裡如何控制？

小老虎麥克斯

小老虎麥克斯
個人積分：329分
文章編號：87209068

329分

4樓

2023-04-07 10:02

謝謝！請問
何室內機 1和室外機連接是1A2？是ＡＣ220V?
何室內機 2和室外機連接是1B2？是ＡＣ220V?
若是如此，我量不到220V，問題是出在哪裡？室內機沒送電過來嗎？不知道這裡如何控制？

你應該解讀為
A組 1 2
B組 1 2

冷氣開機溫度切最低室內機應該就要送220V的電來室外機
如果沒開機或溫度設定比室溫低就不會送220V的電來
兩台室內機都要如此設定如果室外機動了
看看兩組銅管的細的那支是否有冰冰的感覺，
沒冰的那組把壓縮機電容器換掉看看
幾乎都是壞壓縮機的電容器為多

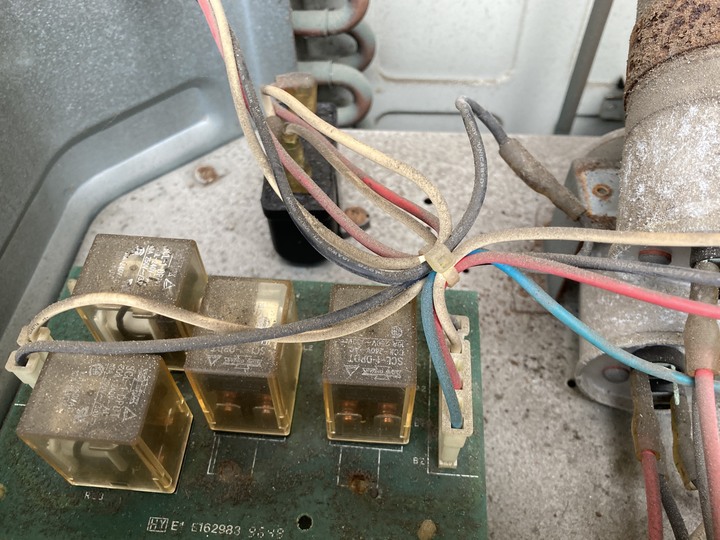

這台有機板上一堆RELAY(中繼器)=>黑色小方盒壞的機會也很大

m9002015

m9002015
個人積分：42分
文章編號：87209688

42分

5樓

2023-04-07 11:10

4uF是室外機風扇異常換掉
35uF式壓縮機不轉換掉
建議如果沒電錶檢測容值直接兩個一起換掉

feynman3688

feynman3688
個人積分：210分
文章編號：87209800

210分

樓主

2023-04-07 11:23

小老虎麥克斯 wrote:
謝謝！請問何室內機 1...(恕刪)

謝謝清楚的說明！

聽起來是
1室內機應該也有relay ，溫度高低決定relay開關是否送電220V給室外機的風扇機跟壓縮機,兩機同時開啟
若溫度未達設定，A組 1 2 或則Ｂ組應該量到220V，除非室內機溫感器故障或realy故障

2送電220V給室外機，若風扇跟壓縮機未啟動，可能是啟動電容和realy問題，請問這些realy負責怎樣的任務？

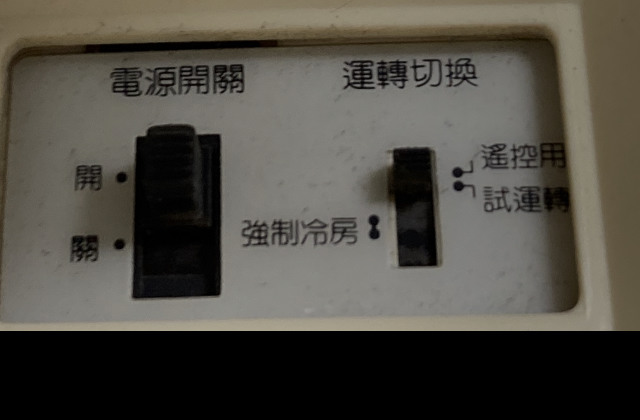

3請看照片，我看室內機有強制冷房和電源開關選項，是指強制啟動壓縮機和關閉室內室外機電源嗎？以上是我的理解，請問對嗎？
