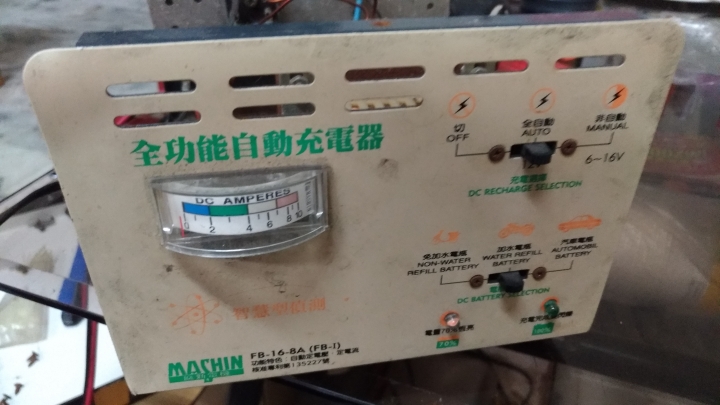

一台老式充電機故障待修

雁行千里

雁行千里
個人積分：150分
文章編號：74517670

150分

樓主

2019-09-01 4:38

目前紅黑夾子無電壓輸出，紅腳有通，黑腳沒通，橋式整流有輸出電壓
黑腳輸出是直接接在橋式整流後面鋁板上

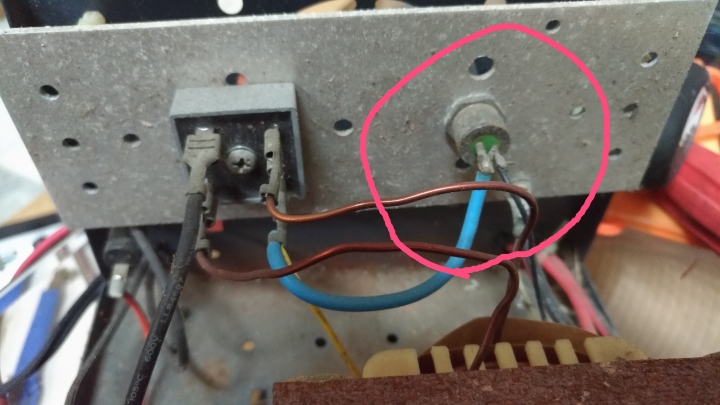

請問橋式整流旁邊那顆圓圓的是什麼，一腳接負極，雙向電阻值為77.5歐姆，我從沒看過這種零件

一台老式充電機故障待修

2019-09-01 4:38 發佈

文章關鍵字老式充電機故障待修整流紅黑紅腳輸出電壓黑腳輸出整流後面鋁板零件圓圓整流旁邊電阻值

gxiong

gxiong
個人積分：1184分
文章編號：74519501

1184分

2樓

2019-09-01 10:57

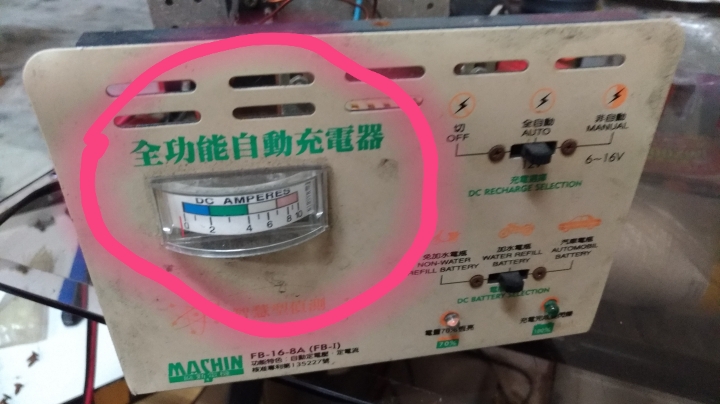

您說這一顆圓形的零件嗎？
這一顆是直流安培表。

雁行千里

雁行千里
個人積分：150分
文章編號：74520171

150分

樓主

2019-09-01 12:08

是這顆

gxiong

gxiong
個人積分：1184分
文章編號：74520467

1184分

4樓

2019-09-01 12:45

雁行千里 wrote:
是這顆...(恕刪)

您可以把鋁板拆掉拍照嗎？
這個看背面沒辦法看出是什麼零件?

西瓜豬

西瓜豬
個人積分：41分
文章編號：74521802

41分

5樓

2019-09-01 15:24

先猜保險絲

HermesParis

HermesParis
個人積分：48783分
文章編號：74522165

48783分

6樓

2019-09-01 16:28

西瓜豬 wrote:
先猜保險絲...(恕刪)

+1

john3671

john3671
個人積分：313分
文章編號：74522265

313分

7樓

2019-09-01 16:41

麻新 ,黑黑的應該是他們公司自己專用的電子零件.
可以上網找專修發電機和充電機的店家,價錢如果太高就直接買新的比較划算
華南勝利機械式充電機很耐用

港都狼仔

港都狼仔
個人積分：31437分
文章編號：74522597

31437分

8樓

2019-09-01 17:28

雁行千里 wrote:
目前紅黑夾子無電壓輸...(恕刪)

一般是閘流體，用來控制充電電流/功率
有時沒輸出/輸出異常也是控制電路方面問題

雁行千里

雁行千里
個人積分：150分
文章編號：74522740

150分

樓主

2019-09-01 17:48

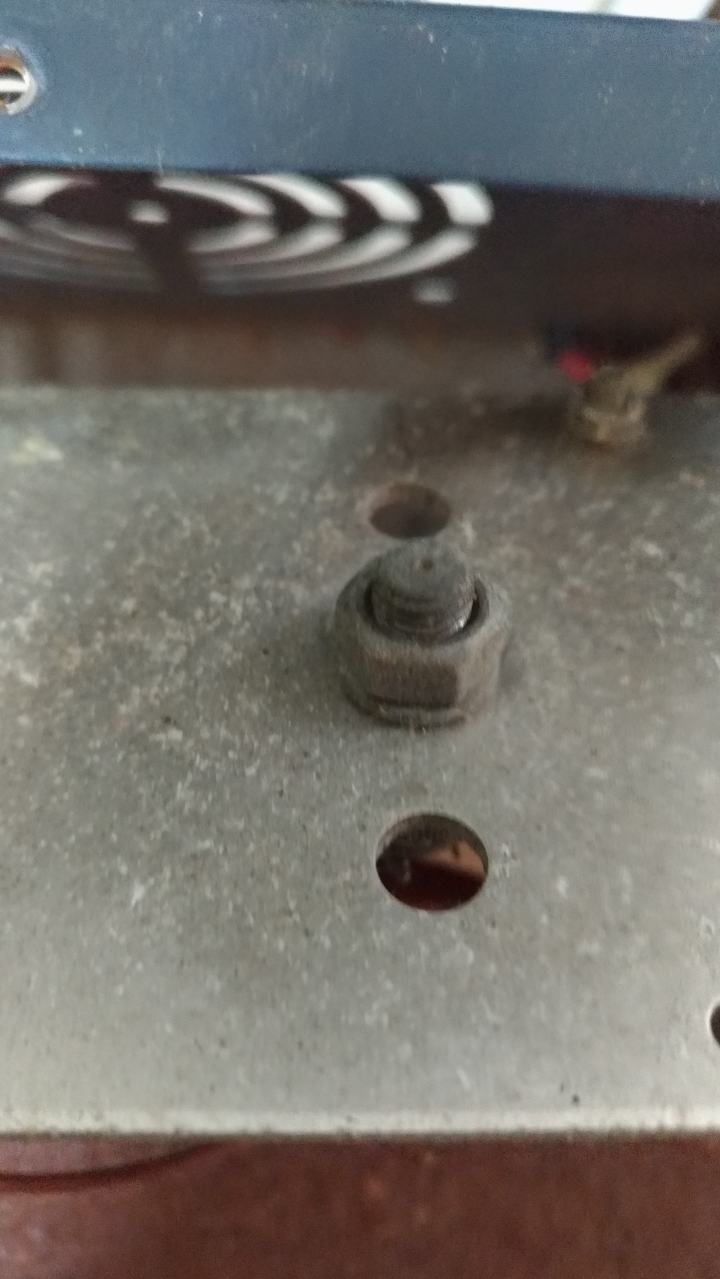

只有鎖螺絲，雙腳電阻77.5歐姆
有看過2n3055但沒看過這種造型的晶體

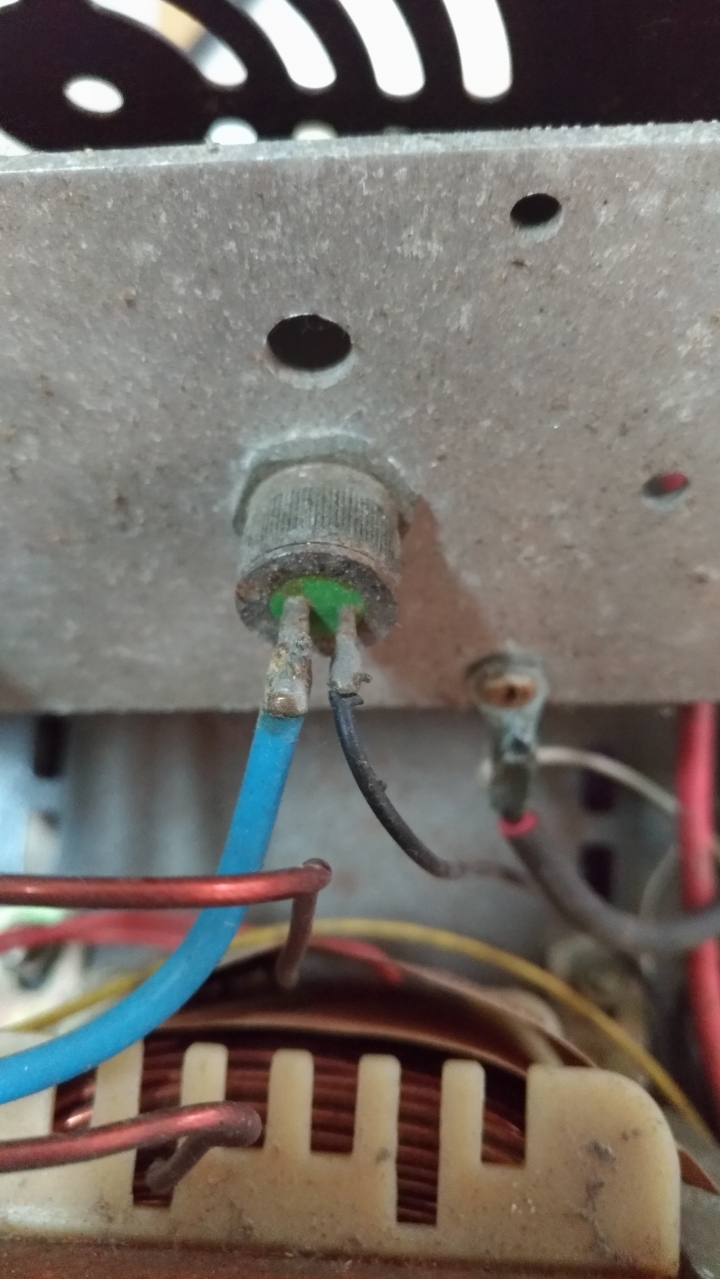

輸出負極就鎖在這片鋁板上，右下黑線

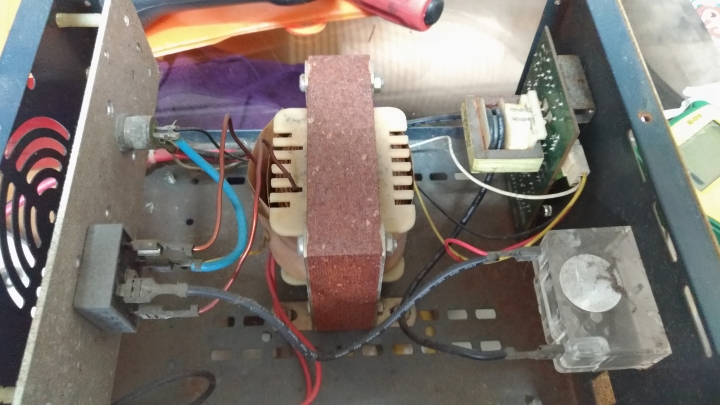

這上面只有鎖橋式整流器和這顆零件，藍線是整流負極

gxiong

gxiong
個人積分：1184分
文章編號：74523116

1184分

10樓

2019-09-01 18:44

小弟眼花，還是沒辦法看出什麼零件點點點

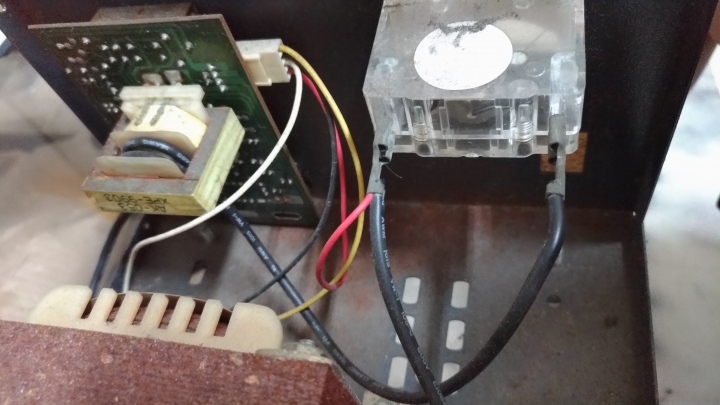

保險絲盒應該在左下方位置，第一張照片接紅線那一個。

同樓上大哥說明，問一下麻新工程人員看看，也許有零件可以修。

但維修費超過1000時就不要修了，因為新的也差不多這個價錢喔。
