請各位高手能幫我看一下這樣的吊隱式冷氣與HRV配管是OK的嗎?

這是小弟家目前餐廳天花板內安裝
一、全熱交換器 大金250
二、前置PM 2.5 濾網
三、吊隱式冷氣(國際牌J110機型-->供客餐廳約15坪)
----------------------------------
問題:
一、這樣的風管配置會不會影響到效能?
二、有些風管明顯被擠壓,會不會影響效能?
三、吊隱式冷氣完全被風管遮住,未來清洗是否有問題?
四、前置PM 2.5 的濾網開口在側邊,並非朝下,更換濾網是否有問題?
五、室內坪數30坪,換氣量250夠用嗎?
六、冷氣跟交換器裝好後,並沒有包住機身,風管出入口也沒有封住,木工就進場,這樣機器會不會受損?
七、設計師的說法也是因為空間不足而把這兩台機器塞在餐廳天花板內,風管亂七八糟,請問各位有什麼看法呢?
八、設計師的說法是希望較低的天花板設計在餐廳內,若要將機器擺放空間延伸至玄關走道,則會造成客廳與餐廳的天花板有許多高低落差角,各位的看法是?
九、「圖五」因為樑擋住風管,師傅就挖了櫥櫃來過風管,若用過樑風箱,會不會效能跟視覺上比較好?

拜託各位了!!!謝謝

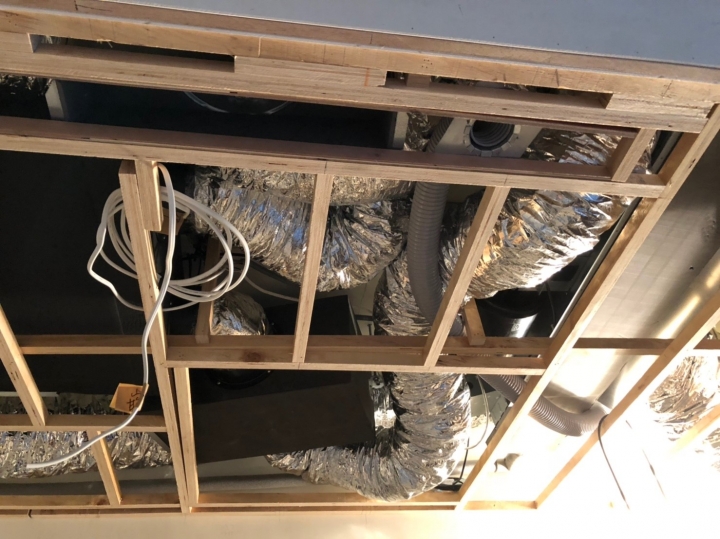

「圖一」
請各位高手能幫我看一下這樣的吊隱式冷氣與HRV配管是OK的嗎?

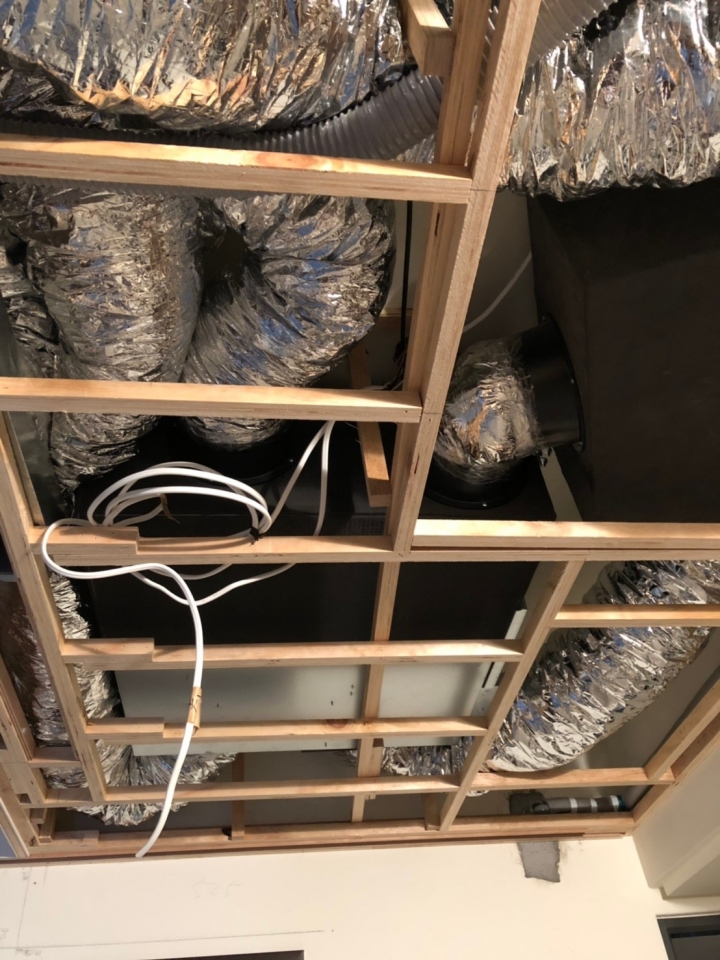

「圖二」
請各位高手能幫我看一下這樣的吊隱式冷氣與HRV配管是OK的嗎?
請各位高手能幫我看一下這樣的吊隱式冷氣與HRV配管是OK的嗎?

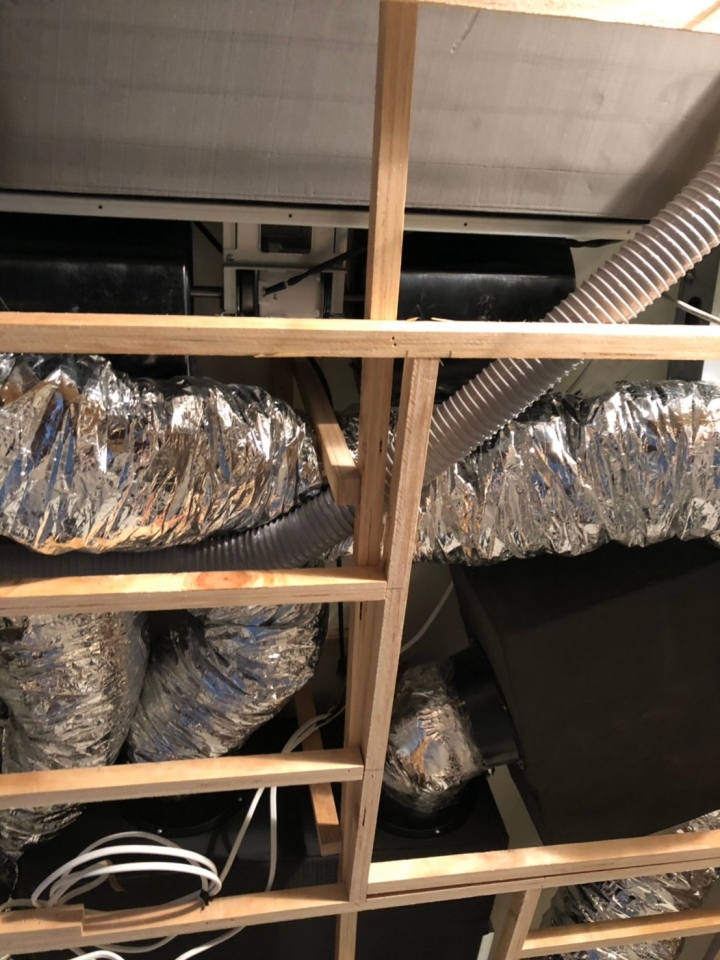

「圖三」
請各位高手能幫我看一下這樣的吊隱式冷氣與HRV配管是OK的嗎?

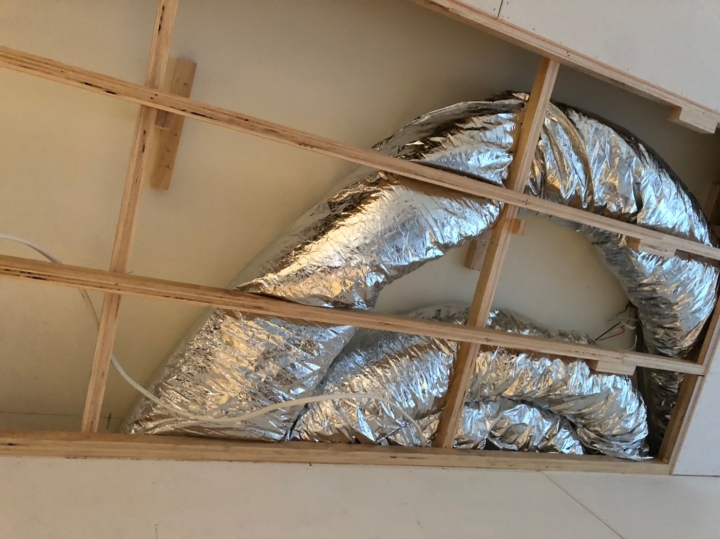

「圖四」
請各位高手能幫我看一下這樣的吊隱式冷氣與HRV配管是OK的嗎?

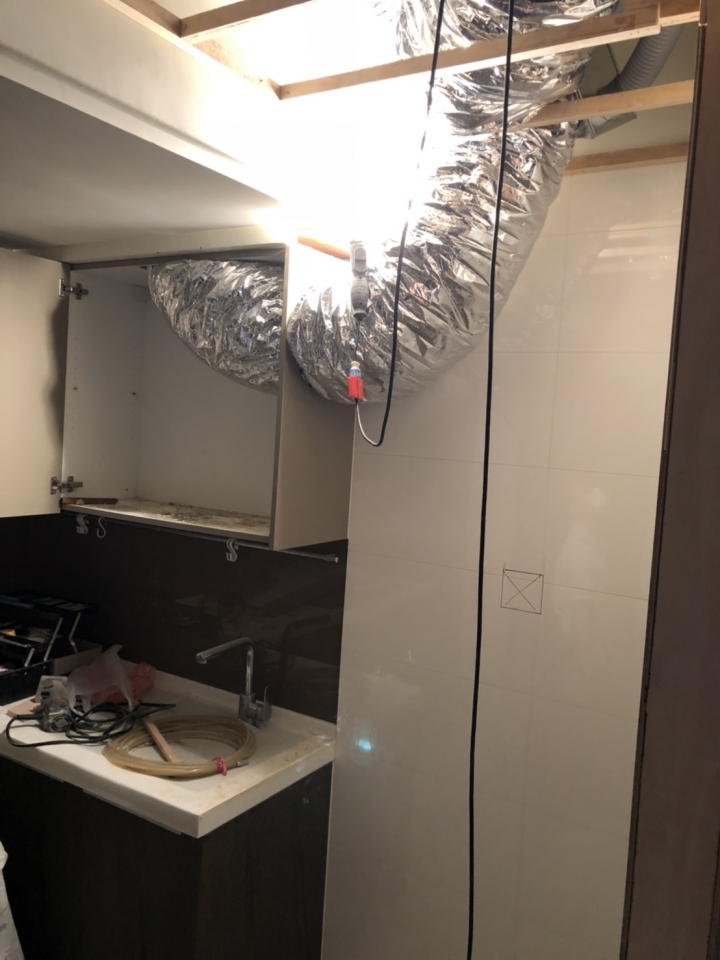

「圖五」
請各位高手能幫我看一下這樣的吊隱式冷氣與HRV配管是OK的嗎?

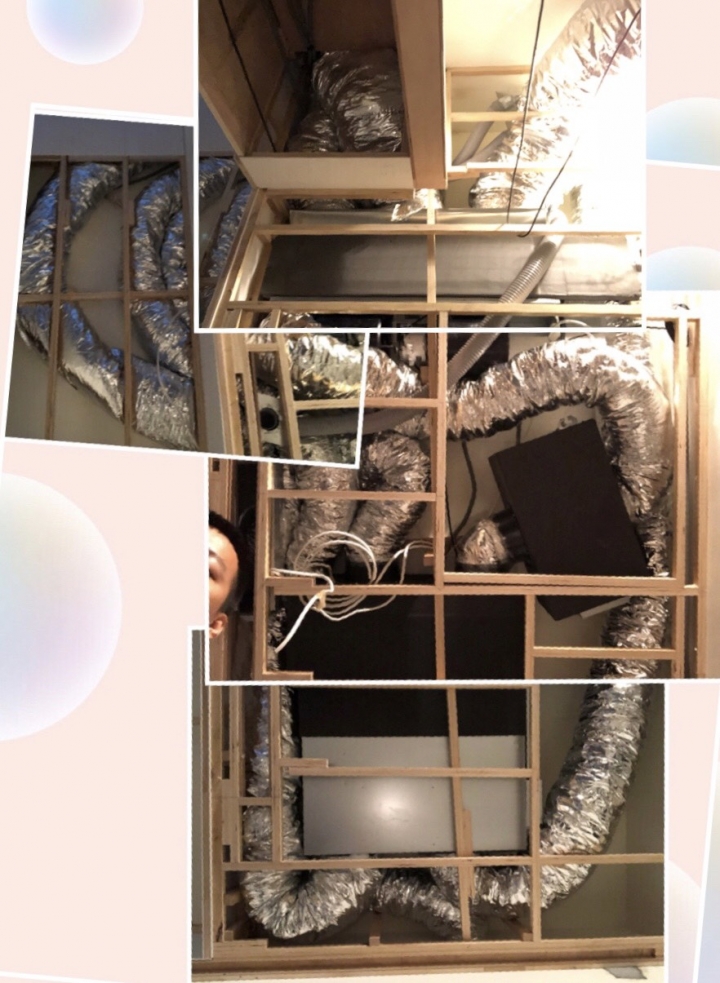

「圖六」
請各位高手能幫我看一下這樣的吊隱式冷氣與HRV配管是OK的嗎?
2018-10-28 23:19 發佈
一個字亂,亂得一塌糊塗,不懂樓主為什麼要花錢受罪,一般的分離式不好嗎,這個裝成這樣真的有問題的話跟你說你準備在拆裝潢吧,更不用說清洗了,塞成這樣是要怎麼洗
harry7689 wrote:
這是小弟家目前餐廳天...(恕刪)

這廠商是沒經驗,沒有人這樣弄的。

harry7689 wrote:
這是小弟家目前餐廳...(恕刪)


頭都洗了。。。現在只能隨風去了。。。。。。
See Things You Can't See ----------------------------------------------------
亂七八糟! 沒救了 !
設計師和工班跟本沒經驗就是胡搞瞎搞!

1: 全熱交換機和PM2.5過濾箱都要留出維修孔。
未來都須要更換濾網,否則髒了如何換(PM2.5濾網看空氣品質及使用時間6~12月換一次,全熱交換機.熱交換濾芯3~5年更換)
2: 全熱交換機和PM2.5過濾箱沒有人在用那軟軟送風管,風壓會損失很大。
3: 走線沒事先規劃嗎? 亂七八糟慘不忍睹

這有文章可參考
https://www.mobile01.com/topicdetail.php?f=731&t=5348093&p=1

https://youtu.be/0vGsQV2RvwY

https://www.google.com.tw/search?biw=1229&bih=609&tbm=isch&sa=1&ei=xJPZW6_uF8L28AXBzKnICQ&q=%E5%85%A8%E7%86%B1%E4%BA%A4%E6%8F%9B%E5%99%A8%E9%85%8D%E7%AE%A1&oq=%E5%85%A8%E7%86%B1%E4%BA%A4%E6%8F%9B&gs_l=img.1.5.0l10.4418.5166.0.7761.5.5.0.0.0.0.63.271.5.5.0....0...1c.1.64.img..0.1.63....0.-YfKOT7edz4

錢還不要付出去!
錢還不要付出去!
錢還不要付出去!
一 目前風管看起來有點難辨識,很難說是否會影響效能。
二 保溫軟管胖胖的,管壁厚,裡面是還有不少空間可以走風。
  但是看目前擠壓的程度,風量好像會不太妙。
三 吊隱式冷氣以這種型式,馬達風輪要拆下來做清潔保養。
  除了要開適當大小的維修口,自然維修口與馬達風輪之間應該是沒有阻擋物的。
  目前從照片看起來好像很多風管擋著,冷氣的保養應該做不了了。
四 PM2.5的過濾網請直接進行操作看看,是否有辦法更換濾網。
五 以前大致都是做這樣的換氣量規劃,現在我會說這樣子安排大概算符合低標。
  如果希望室內空間要避免二氧化碳濃度高於1000 ppm的水準,目前規劃效果可能不太好。
六 一般風管是不會刻意再封起來,不過在裝修期間,能夠封起來多多少少可以減少一點灰塵量。
七 看每個人價值觀不同。如果認同實用的效能大於美觀的需求,
  當初天花板內就該留更多空間來讓設備可以順利施工,效能可以完善發揮,
  日後能夠進行維護與保養。
八 這純粹是設計功力與專業程度的展現。
九 規劃過樑風箱自然不會像風管占用那麼多體積,但是風量也是會有些耗損就是了。
影 - 竹北星明光
Q有些風管明顯被擠壓,會不會影響效能?
A風管受到擠壓當然會影響到效能

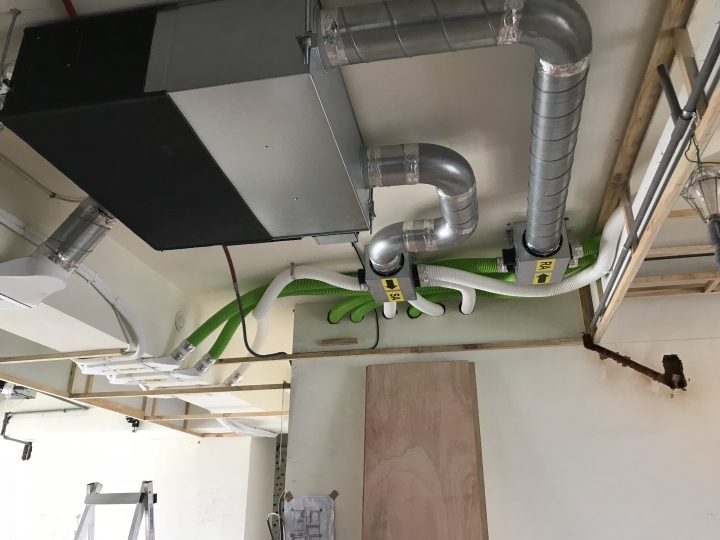

給您參考看看我家的全熱管線,配管這部分真的需要用點心



影想吹冷氣 wrote:
一 目前風管看起來有...(恕刪)


謝謝你
後來有請設計師將天花再擴大
管線有重新調整
維修孔也足夠拆下整個風輪哦

謝謝大家給這麼多好建議
