全機保固3年
壓縮機保固15年
主機板保固7年
因為不喜歡R32冷媒,所以舊機種合我意
因為給人施工的費用挺貴的,所以想自己來試試看
需準備的工具材料
1.冷氣A架(含螺絲組)
2.R410用包覆銅管
3.水泥電鑽
4.鐵鎚+六角板手+活動板手
5.真空機+R410高低壓錶
6.銅管擴孔器
7.裁管刀
8.電源線材+壓接鉗+壓接端子
9.美工刀
10.冷氣銅管用不黏白膠帶/PVC保溫布
11.白色膠帶
12.SILICON
13.水平尺
14.十字起子
15.T型220V插頭X1

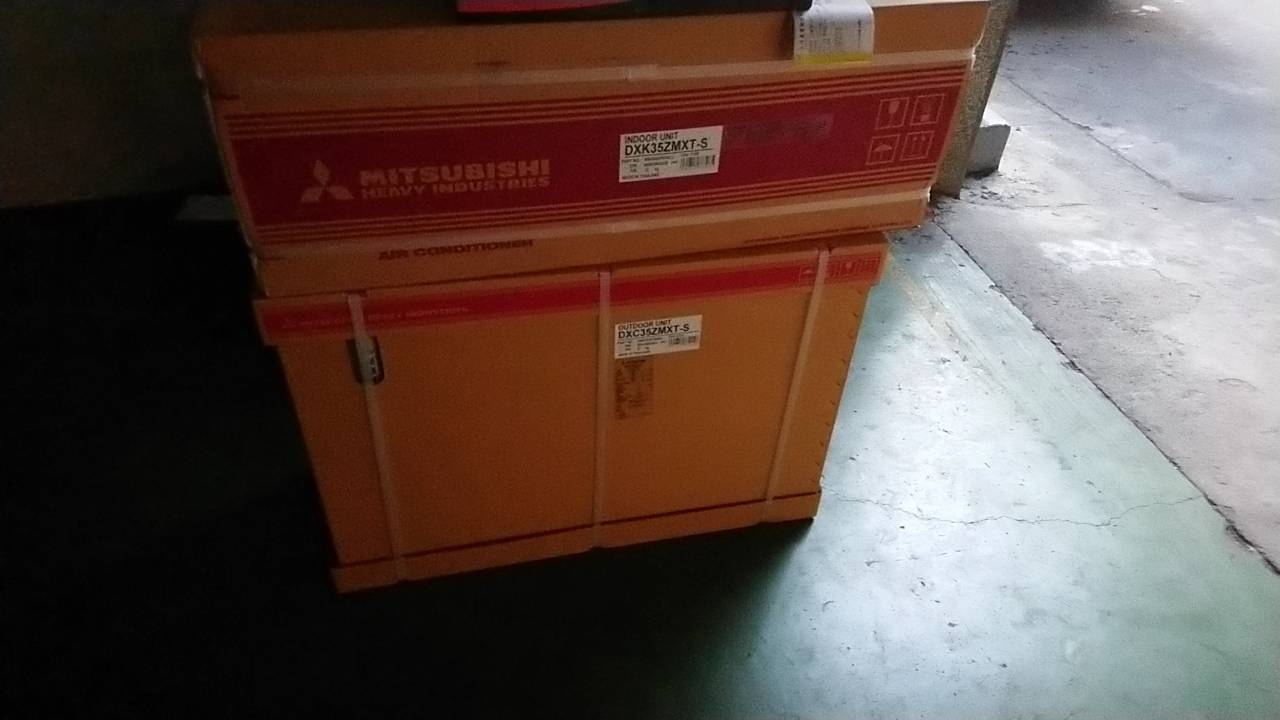

寄來的外箱
最近買還有贈品,我選烤箱,來不及拍就不見了
http://www.heavyduty.com.tw/news_detail.php?aid=66
以下全程都是自己一個人DIY,由於都在施工 沒有拍很多照片,只能用文字敘述
舊的冷氣拆除,(記得要先收冷媒,再拆管路喔)
注意:可燃性冷媒遇到火星會直接爆炸,需用特殊工具回收,切記
非專業,還是交給專業的施工
1.準備壓力錶,低壓接上室外機
2.將冷氣開機,溫度調最低,讓壓縮機啟動運轉
3.再將高壓(液側)2分管的內6角閥,順時針鎖緊(關閉)
4.低壓錶降到5psi以下時,將低壓(氣側)內6角閥順時針鎖緊(關閉)
5.趕快將室內機電源關閉,電源線拔除
就可以開始拆了

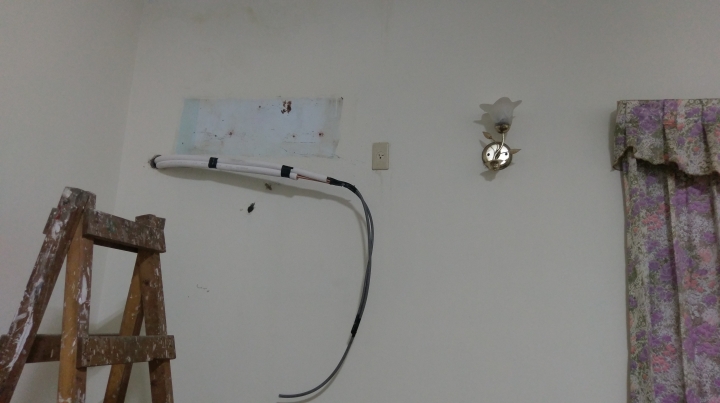

穿新管路+電源線2條(說明書是總電源最小2mm平方X3C,我用3.5的/室內機電源1.5mm平方X4C,我用2.0的)

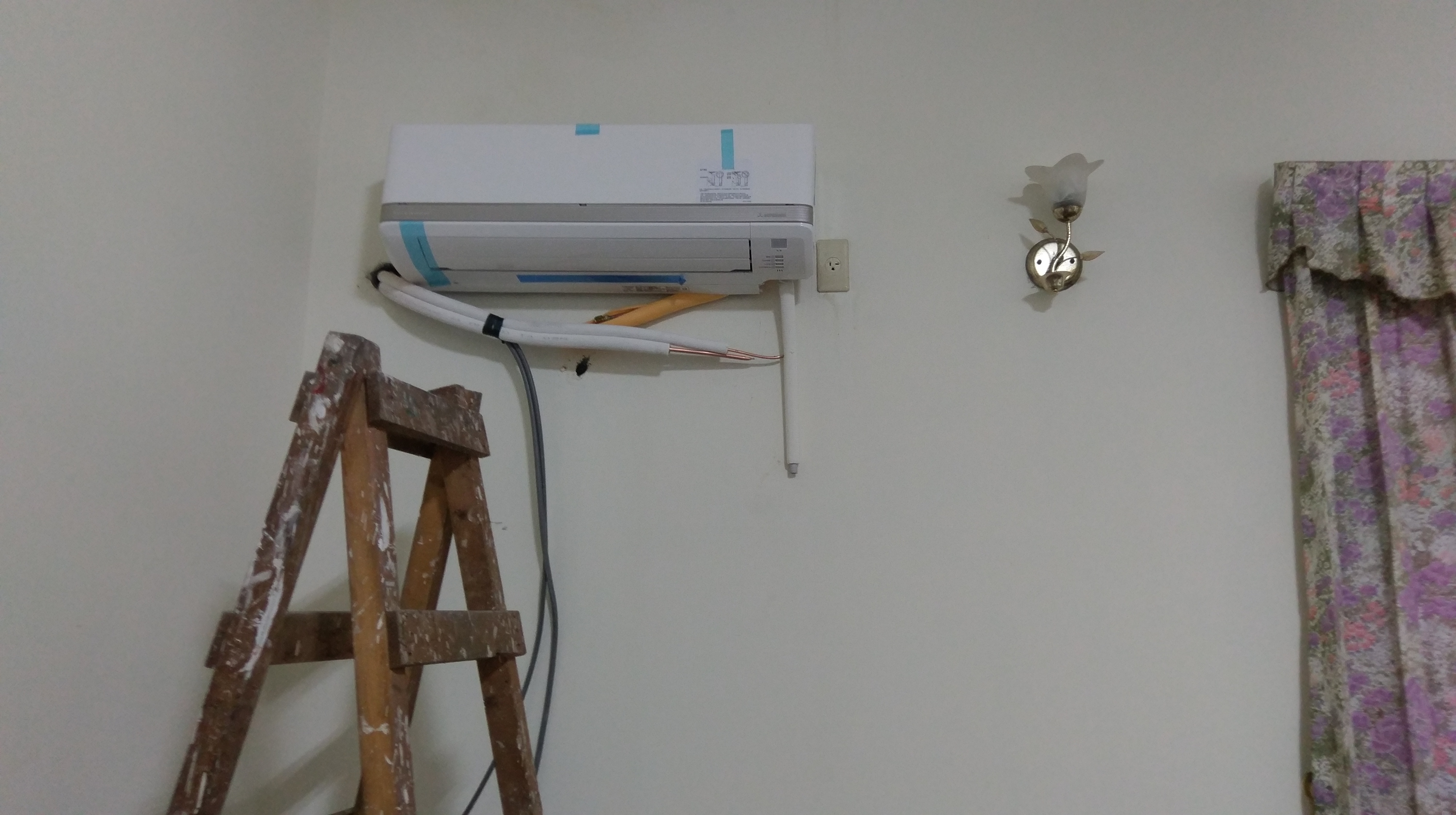

室內機掛上
記得看排水管 由哪邊出,就要斜哪一邊,不然無法排水喔,水平尺就是用在這邊喔
若使用集水器,就看集水器放哪邊,一樣道理,無壓力的水只會往低處流
1/4-3/8兩根銅管R410專用,先用裁管刀裁切適當長度,螺帽拆下來套進銅管擴孔,再連接
要整理管路時,先將室內機拿起來放在腳上,整理好再掛上,會比較好用

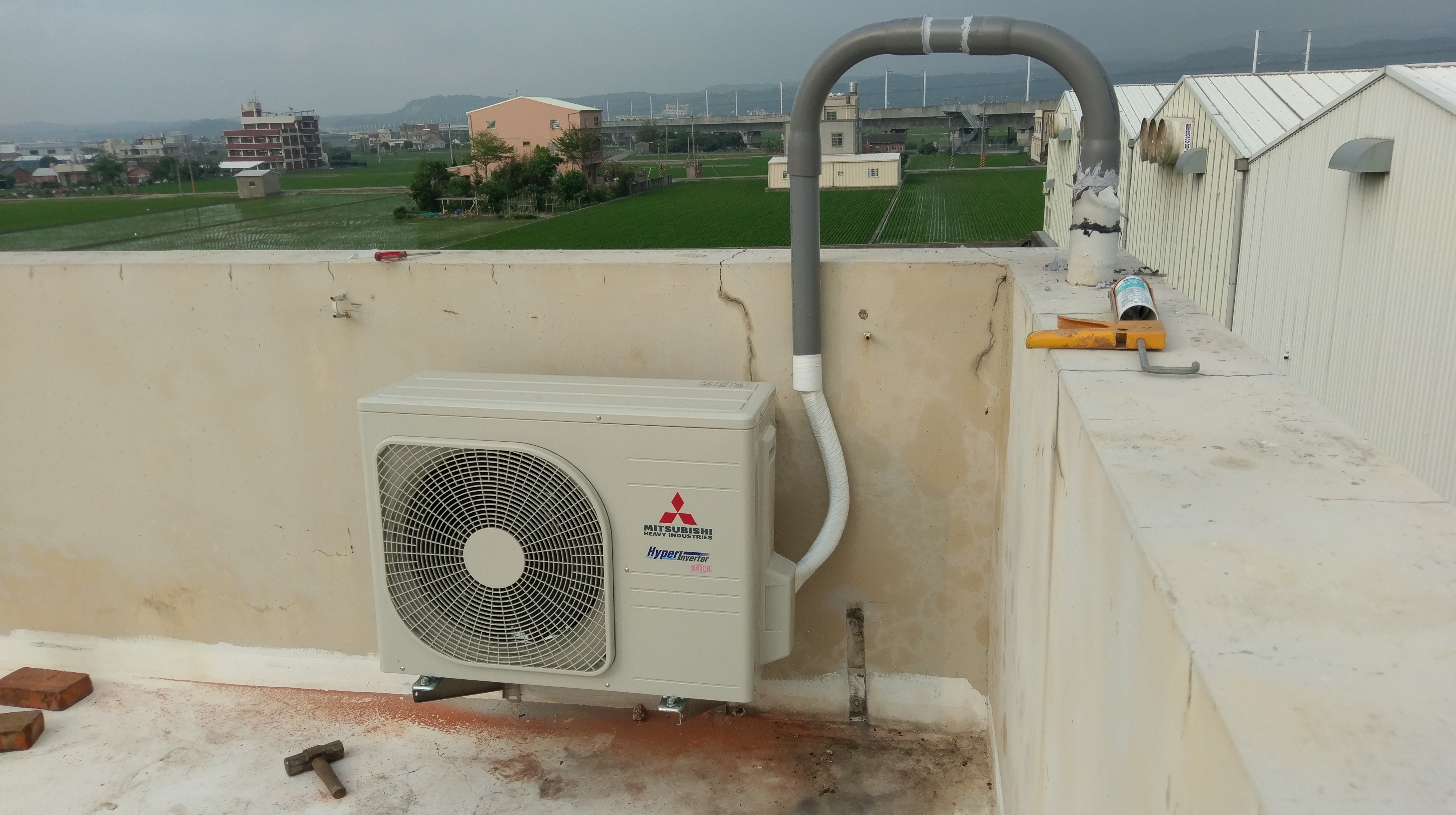

室外機裝在頂樓,銅管一樣接法,電路可參考說明書,很簡單(3.5mm平方接總電源,2.0mm平方接室內機電源跟訊號線)
當室內機跟室外機配管完成時,準備R410的高低壓錶,抽真空機
從低壓(氣側)抽真空,我的管路不到4米,抽了半小時,應該很足夠了,由錶頭觀察是否有洩漏
沒洩漏就可以放冷媒了,第一步由高壓(液側)用六角板手逆時針放鬆到底,再將低壓(氣側)放鬆到底,就完成了

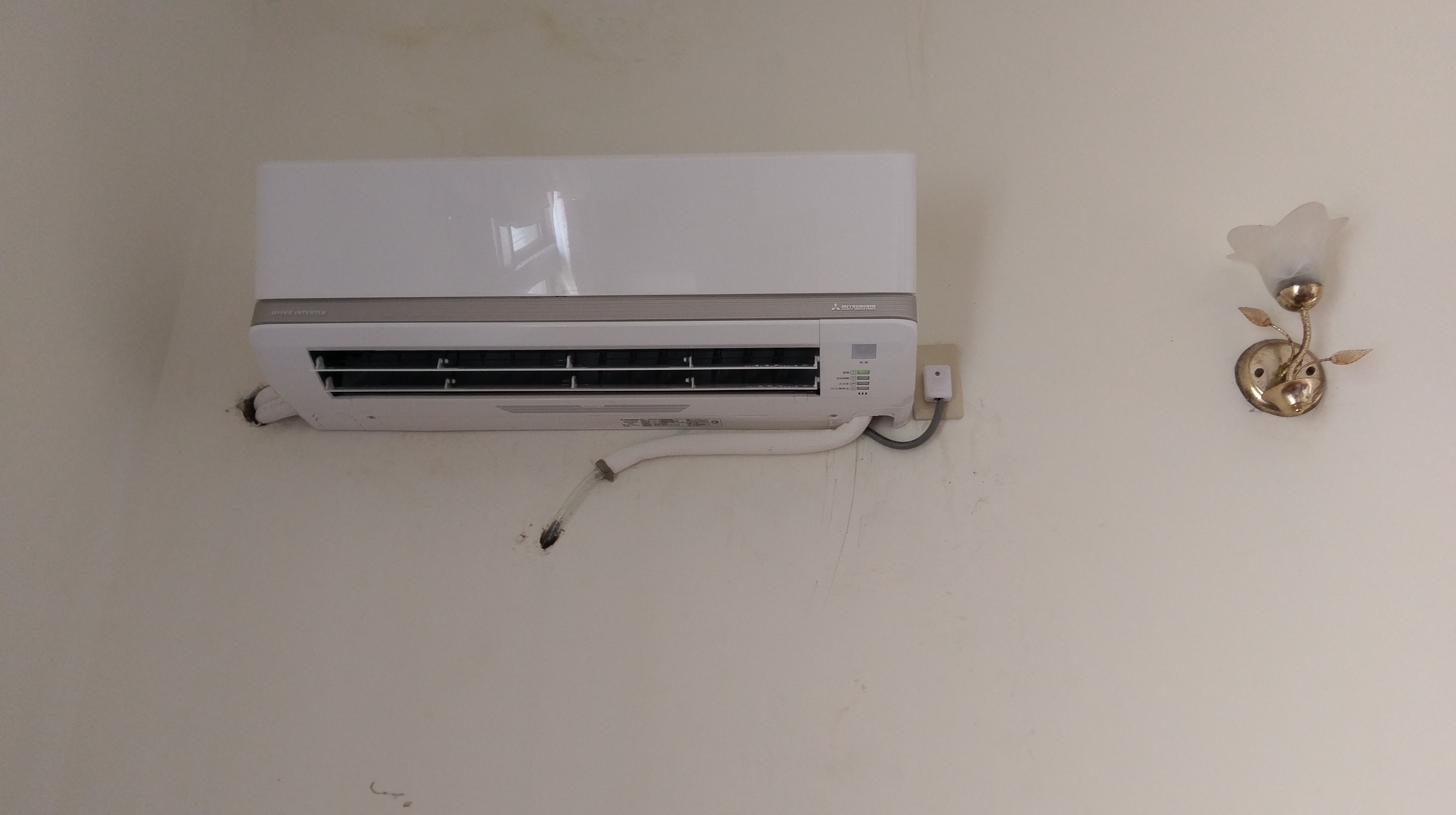

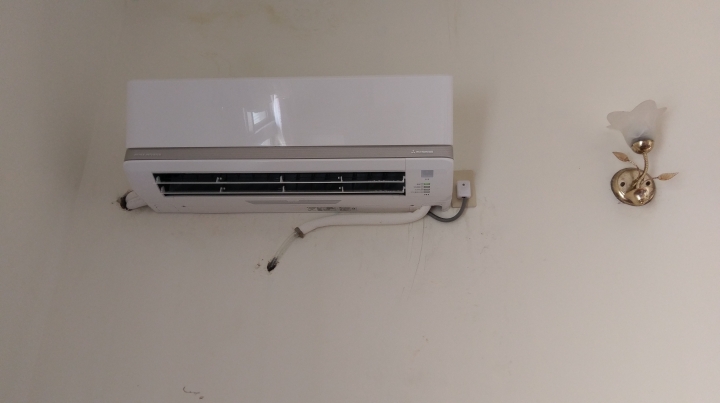

室內機配管完成,配線完成(水管要由高往下順著跑,不然會積水喔)

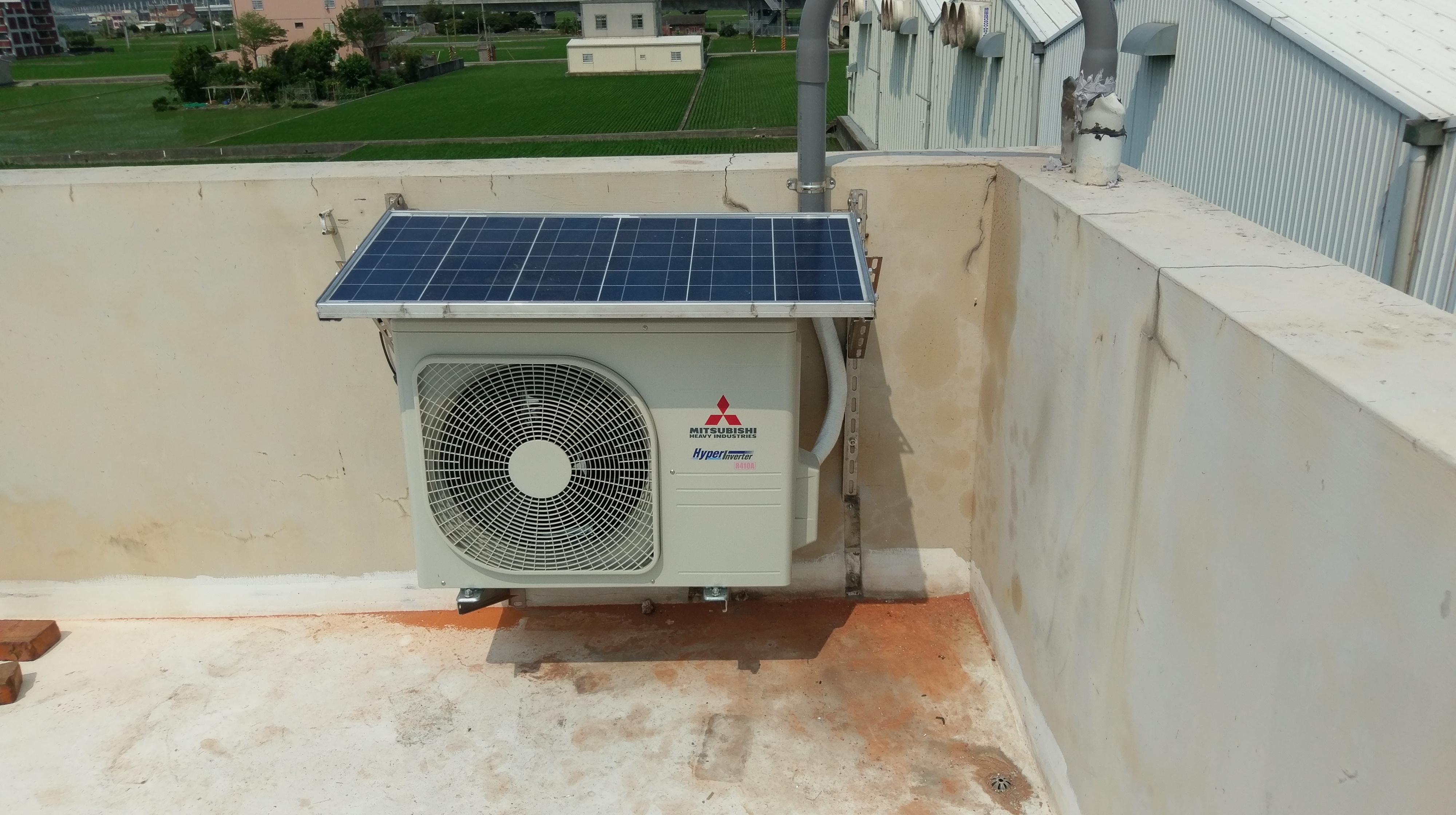

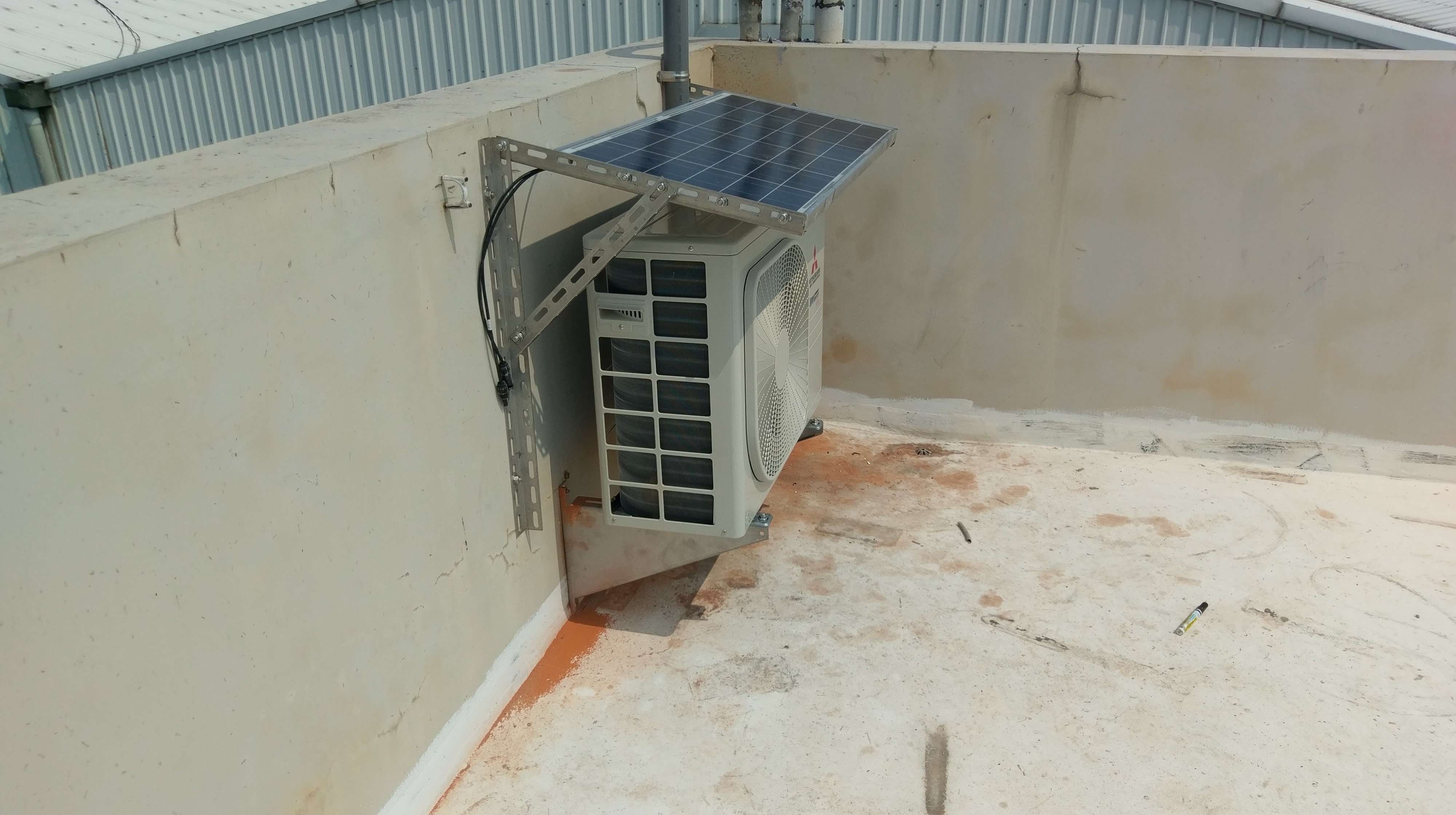

室外機 雨遮完成(找了一片60W光電板蓋上去,應該可以撐很久)60W目前裝個充放電控制器,充1顆50Ah的電池
晚上點1+2樓的樓梯間各1顆DC12V-10W的燈泡,可以點一整個晚上(算是廢物利用,因為之前買的60W真的太小了)
題外話:我家屋頂快被我搞爛了,光電板還蠻多片的,就是愛亂搞----哈
室外銅管部分,我先用不黏的白膠帶捆2圈,再用PVC套上(因為那保溫棉,暴露在太陽下很容易就GG了)這樣稱久一點,難看沒關係
我的房間大小6坪
裝35的3.5KW能力 吹起來很爽夠冷
以上提供有想DIY的參考囉
低壓壓力部分,自行google囉
