Sampo SK-ZC14DR,十四吋風扇,價格約三張小朋友
這台風扇也是使用外接的DC12V 2A Adaptor作為電源,據說可以省掉許多安規檢測
的問題
說明最為詳盡的外箱
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-7611ef5f72f1c24af33ae465d23ff1a8.jpg)
包裝正面
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-e2ddd1c7a4038380c12cf6c4ef8edd2d.jpg)
內容詳盡的功能解說,加分,加分
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-a8574a6063f0f4525ee5b5a68fa94f31.jpg)

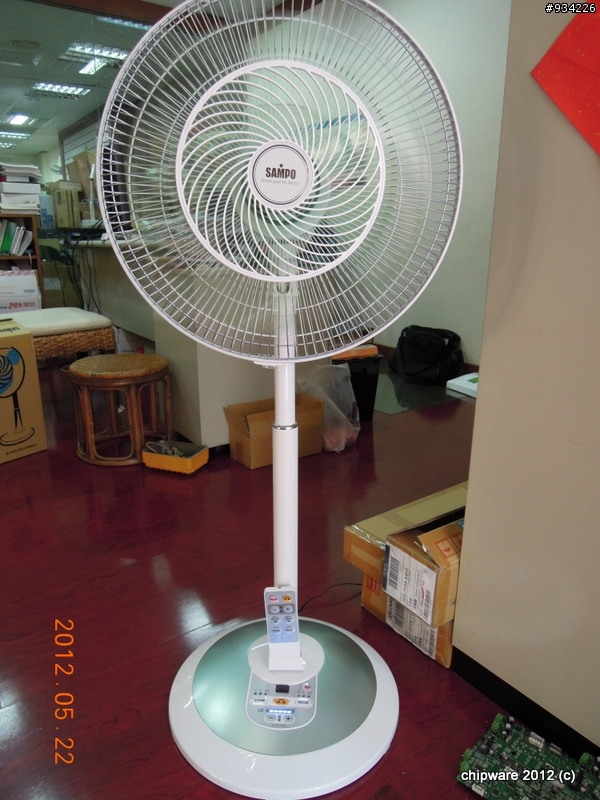

風扇許多零件都是標準件,這可以節省許多模具開發費用
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-f9da01f5afeb3059c06c8c28a556f32e.jpg)

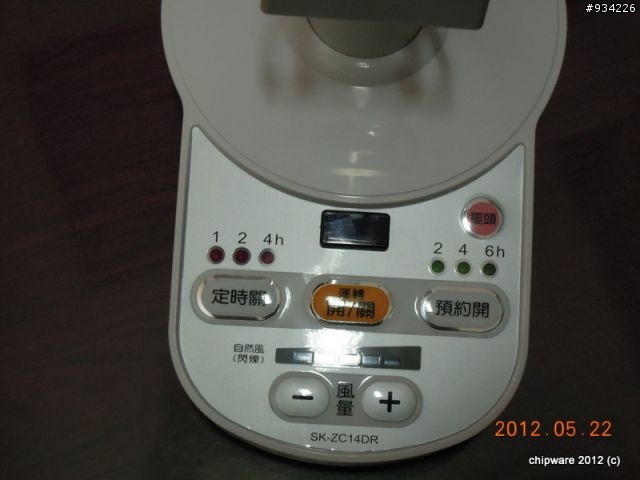

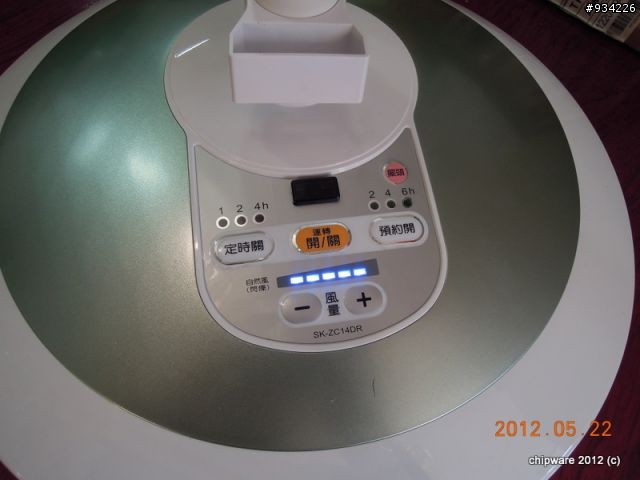

底盤的配置,個人覺得開關鍵應該在最下面
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-d0327465576d8eebbf7fa81248bff02d.jpg)

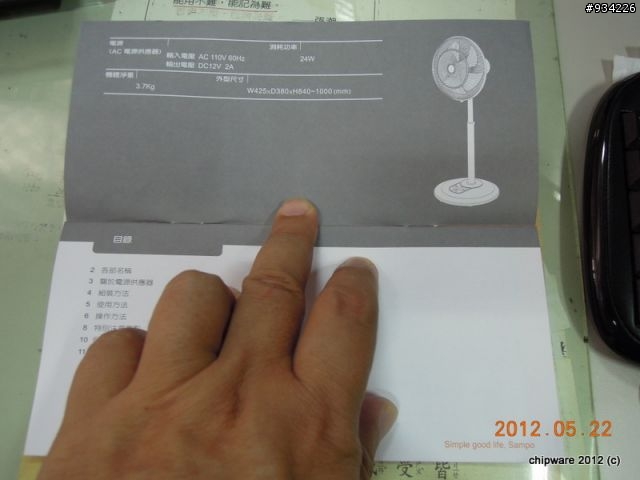

說明書相當完整,初次使用者必看
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-a7e1399f55c1971fee3f18a310a09993.jpg)

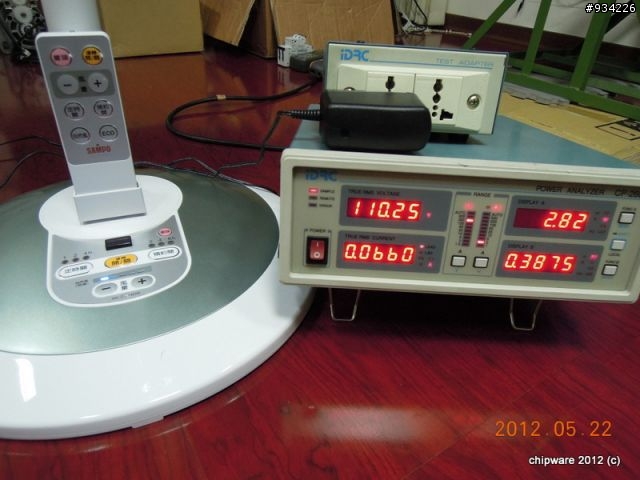

最低風量時功耗為2.82W
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-0f02509303582b02d156275bc616be97.jpg)

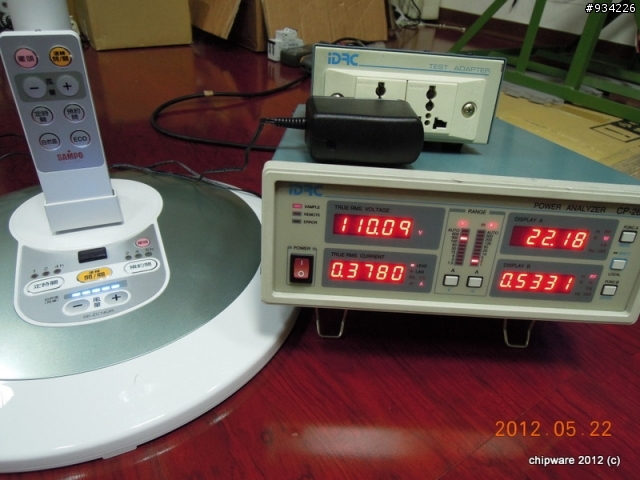

全功率運轉時,功耗為22.18W
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-3daf2852a4a53c547d4343d5a5628429.jpg)

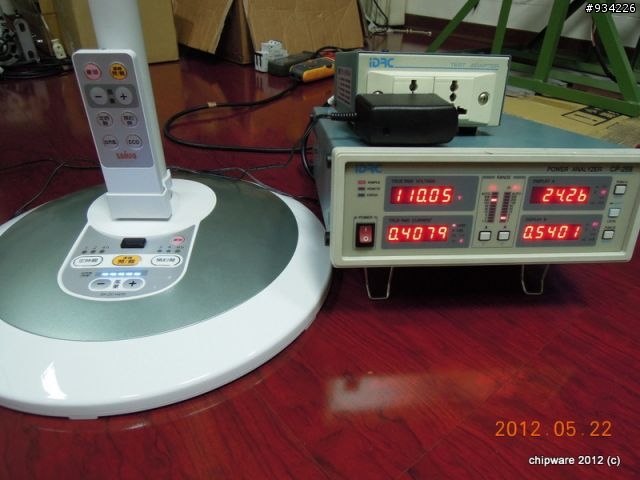

擺頭功能啟動後,功耗還要加上2W左右
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-7a04c5e95211edacd6afa9ad03bf1461.jpg)
電扇沒有AC電源線,心理一直覺得怪怪的.這條細線可以拉遠嗎?
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-e7a5db79a6705d0b76998522e43e421c.jpg)

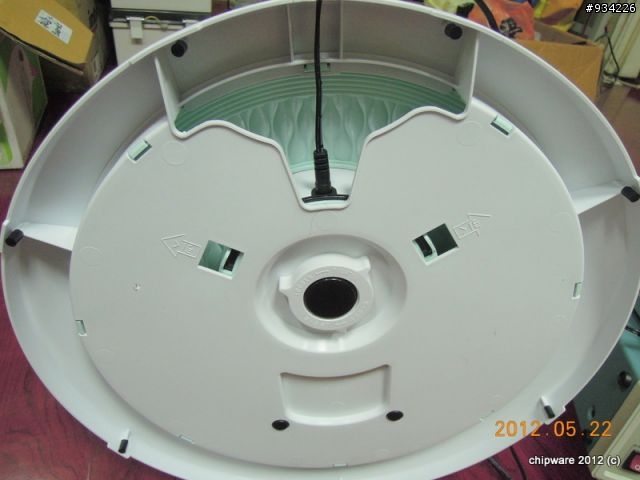

底座與Adaptor接頭連接的模樣,
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-654c5ae4c00cd4755c083b731d469b51.jpg)

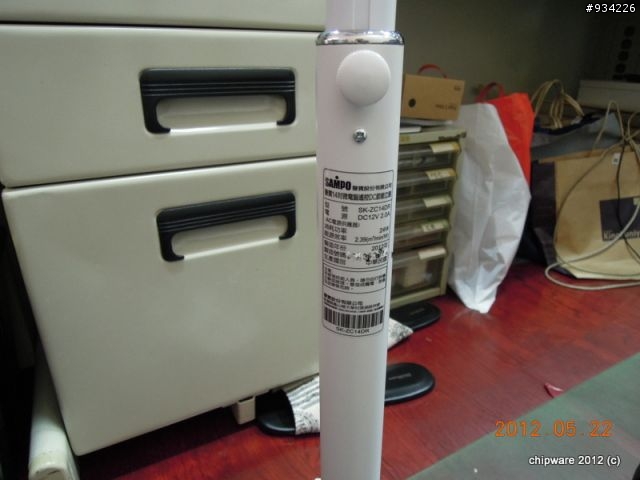

產地標明:中華民國
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-bafc4608fc4c7941a4624fda8f8b8d57.jpg)
無刷馬達分解開了,PC板驗明正身,不是XX寶的
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-fabb4c080d88e3ebc562ed51d01b630b.jpg)

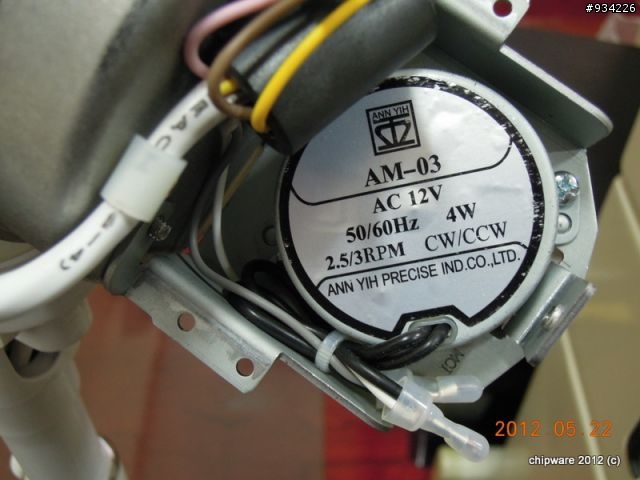

擺頭馬達
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-c6c56bd952b22fa73245fc22dd133293.jpg)

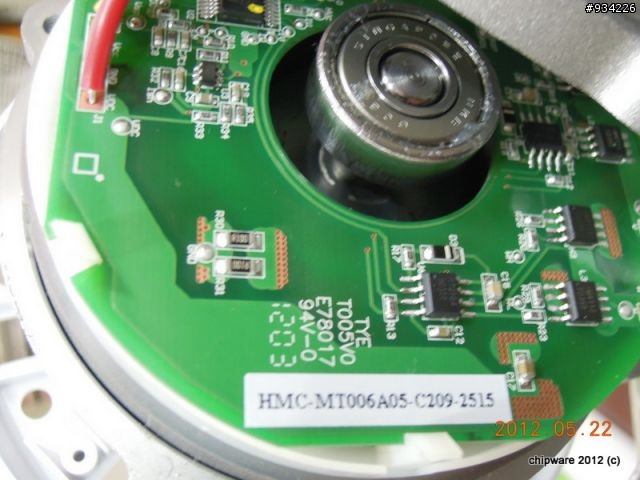

由PCB的加工方式看來,應該不是對岸做的,製造成本會提高
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-e813282f41fce061bae1bde30c38bc8e.jpg)

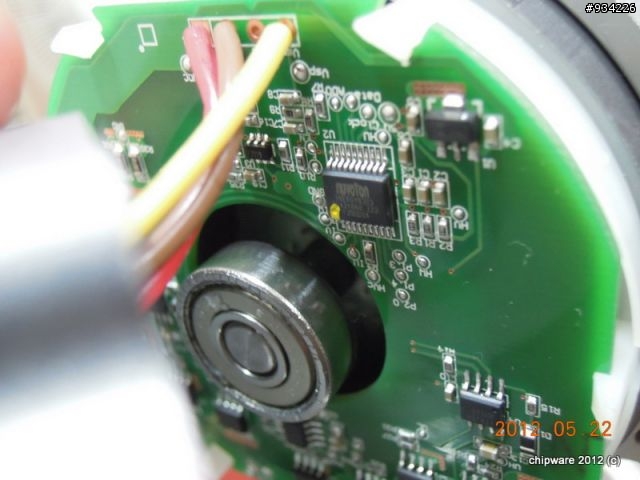

我看到MCU是N開頭的,內行的應該知道是哪家
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-ba285db5431827d2d804b03d39f88ebb.jpg)

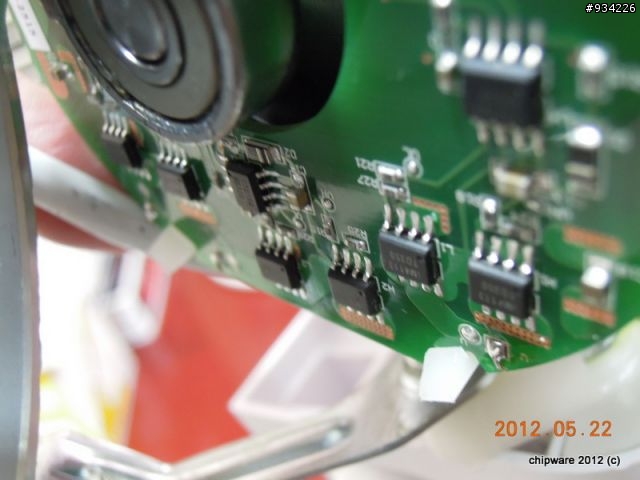

標準三項馬達的驅動架構,零件用得相當講究
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-63f0e25b099e37f33654b51a6905bca6.jpg)

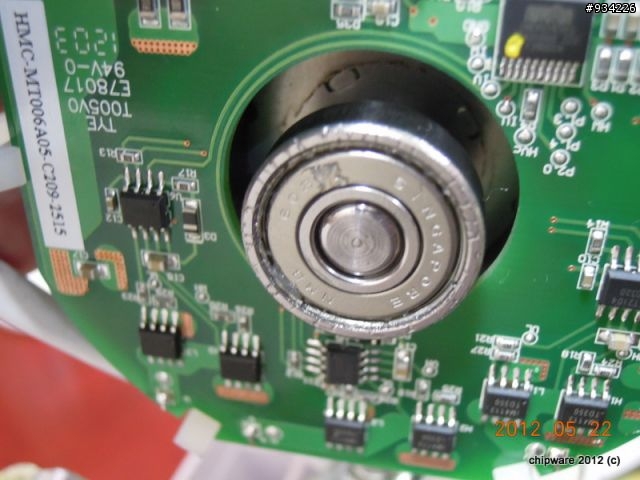

個人認為此PCB有主機板的加工等級
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-63b737ce66919f5af4872e0b87ab8b12.jpg)

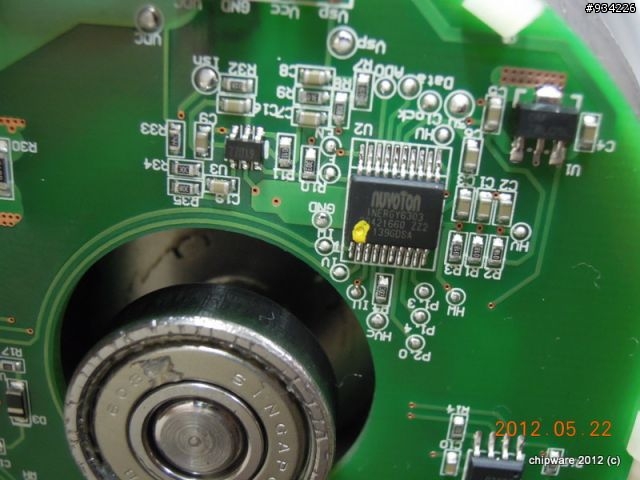

無刷馬達MCU的近拍
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-1ef7814087a8e974dd324bbfb62f3e3a.jpg)
底板的配置圖,尚未與底座結合
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-5deb5909edbe15b7984eabec17581b55.jpg)

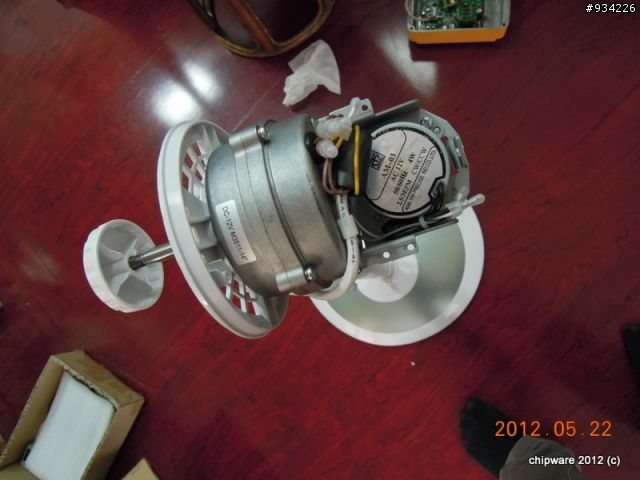

打開馬達的塑膠背蓋
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-58cf0fbcaee7f319ccc052e184ade225.jpg)

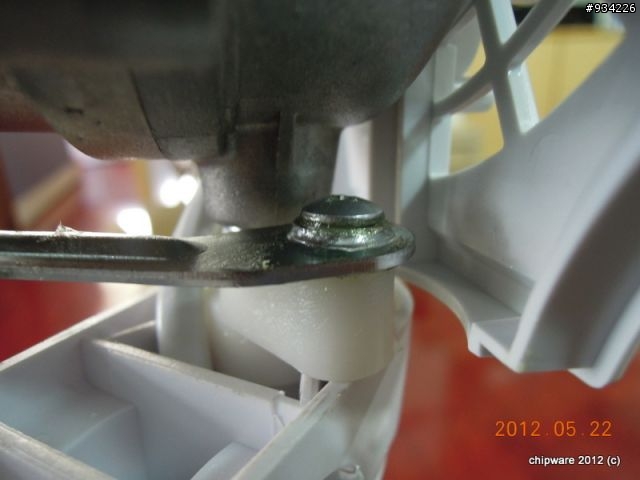

擺頭轉動關節都有上油
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-58c1e118102655ade4d5d27f5a122638.jpg)

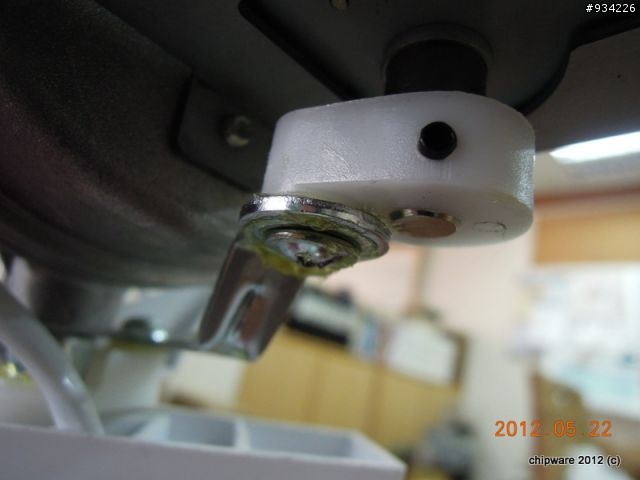

這裡也有上油
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-a9ca69092f5a7433aba0a13bb5681d7f.jpg)

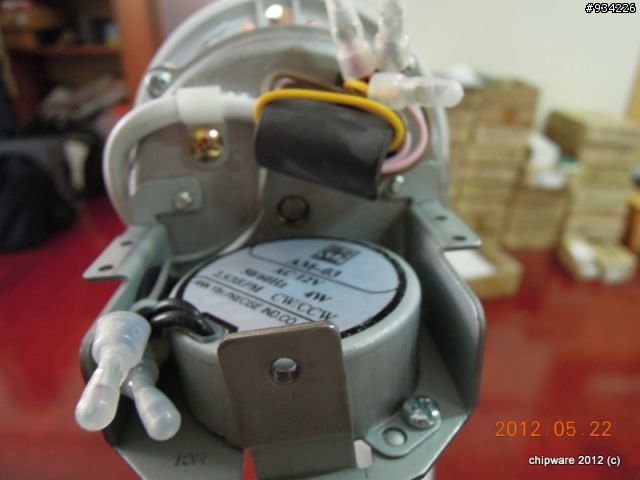

擺頭馬達近拍
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-5545e0375d9a39f9f085d39cdf7a6b17.jpg)

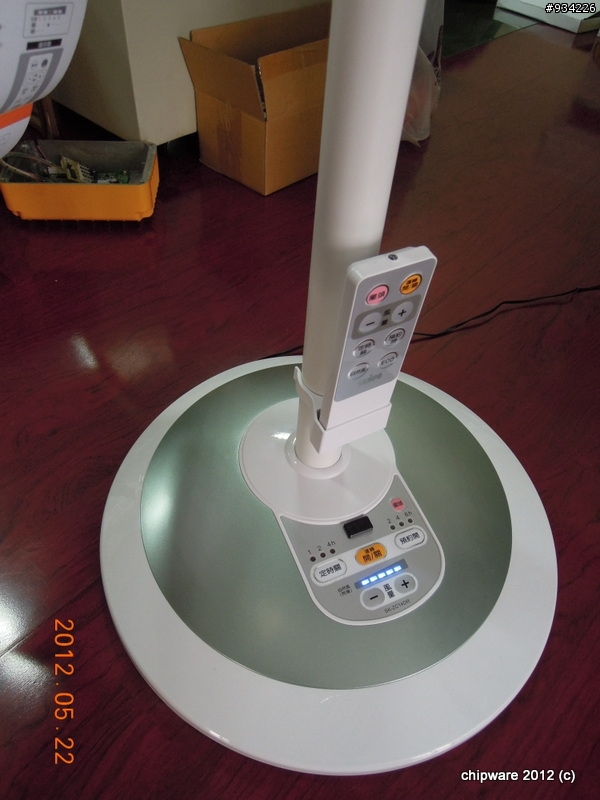

遙控器擺放的位置
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-b1acf741380586e9b0f802d63c73084a.jpg)

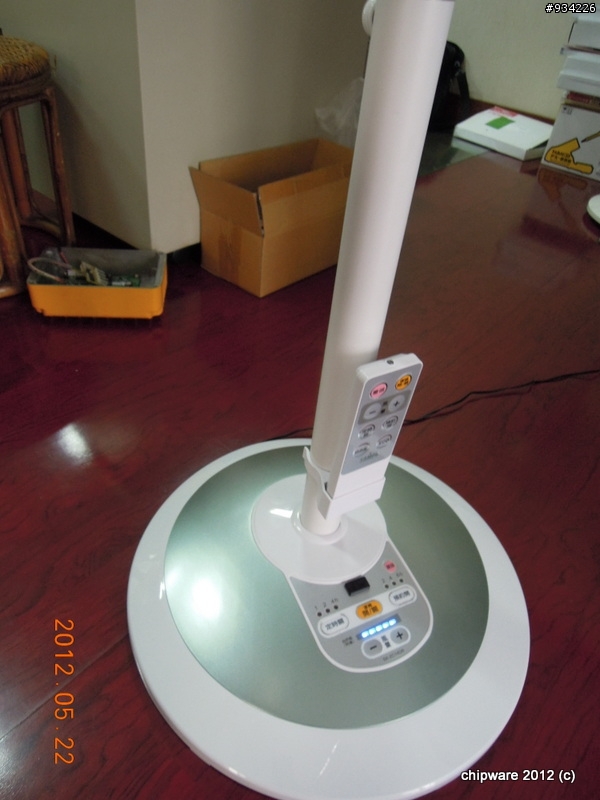

遙控器上有自然風的選項,但是底座沒有.哪天遙控不見了,自然風不曉得要如何設定?
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-33d22de746b69d588ff5adb5a0c89029.jpg)
遙控器的有無,一直是很難取捨的問題
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-b1acf741380586e9b0f802d63c73084a.jpg)

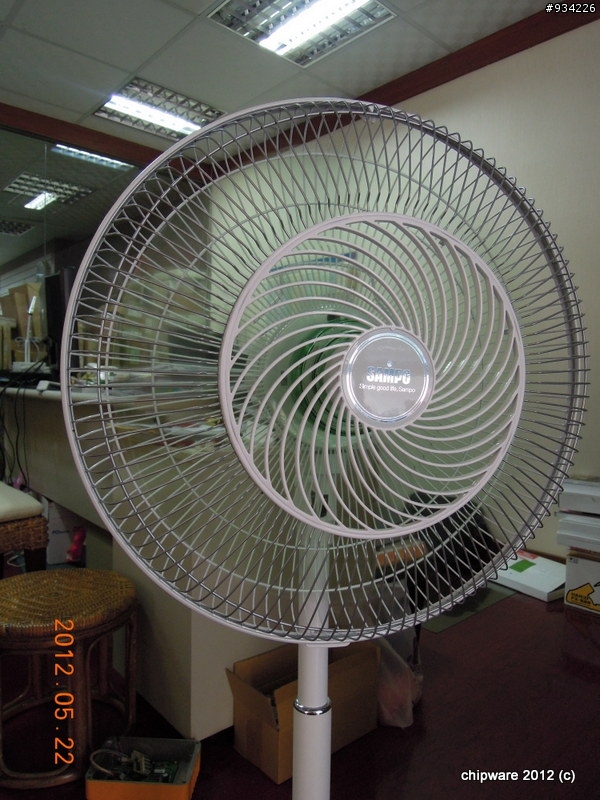

開到最大,這才是我要的風量
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-0d2ff4a1767fc670f113c852bce8d209.jpg)

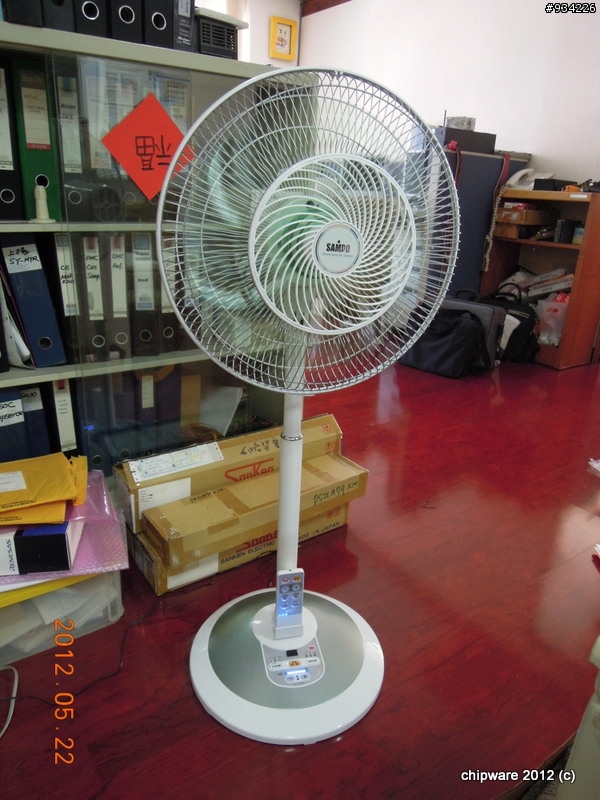

高度與傳統的風扇相同
![聲寶SK-ZC14DR 14" DC直流風扇 [徹底開箱]](http://attach.mobile01.com/attach/201205/mobile01-232408d738b55b4353d849ac2f299610.jpg)
測了三台市售的DC風扇(奇美/歌林/聲寶),號稱節能與省電.三者價格都在三千上下.
感觸許多,詳情稍後再PO了
