伊萊克斯 EWW1141AEWA 烘乾風道簡單清理

這台EWW1141AEWA不在台灣,是我在海外宿舍使用的,當初購買時已經是兩年的庫存機。

我這邊使用的電源是220V/50Hz,跟台灣的220V/60Hz只有泵浦類型號不相同,其他所有構造都一樣,所以給想自己拆的各位參考看看

最近烘乾後或是下次要洗衣服時,總是會發現在膠圈附近、滾筒底部有一點點白白的粉末,起初以為只是前一次洗完衣服擦膠圈後留下的棉絮,沒有太在意,直到上次把手伸進去膠圈上方的熱風出口發現都是這些白白的粉末,才決定要拆起來清理。

伊萊克斯 EWW1141AEWA 烘乾風道簡單清理


拆卸時請務必小心,機器有很多銳利的地方
拆卸的風險自負

需要準備的工具:
1.手套
2.小支棘輪套筒板手:搭配延長桿及8mm套筒
3.十字起子
4.星型起子(本次沒有)

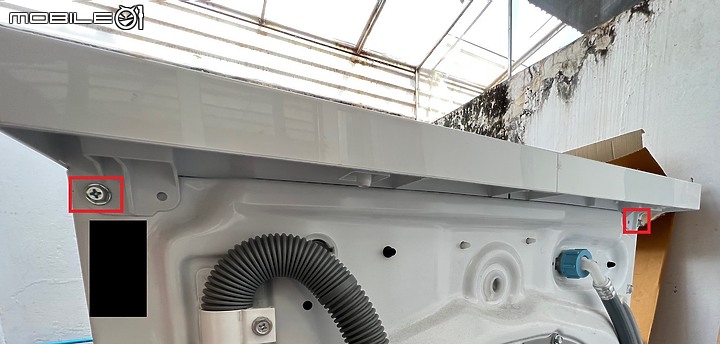

1.先拆卸掉上蓋後方的兩顆螺絲(請忽略背景惡劣的環境及機器上的灰塵)

伊萊克斯 EWW1141AEWA 烘乾風道簡單清理

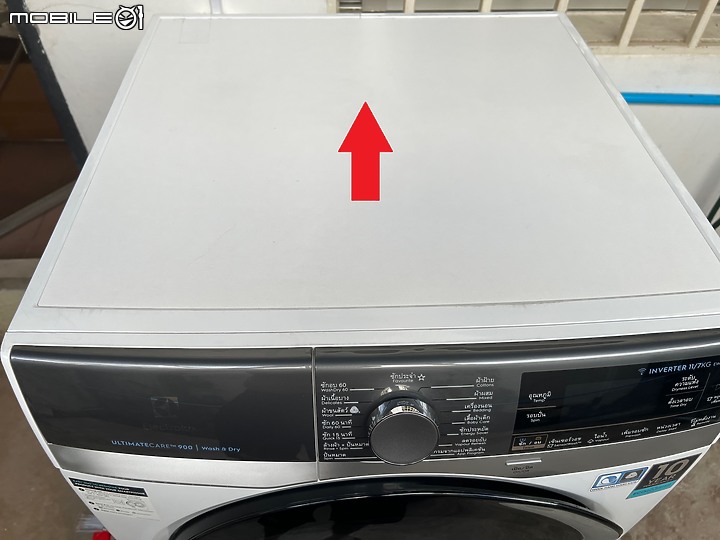

2.拆卸後直接將上蓋往後推即可打開

伊萊克斯 EWW1141AEWA 烘乾風道簡單清理

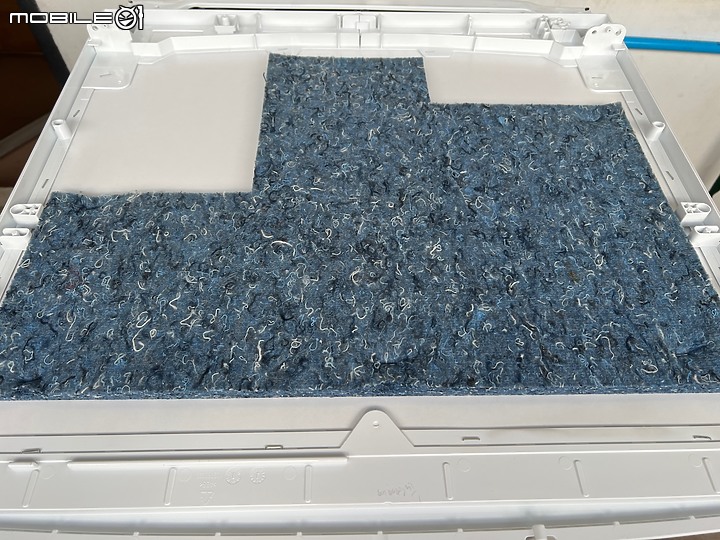

打開後可以看到面板下藏著一大片隔音棉

伊萊克斯 EWW1141AEWA 烘乾風道簡單清理

烘乾加熱器及風道就在這裡

伊萊克斯 EWW1141AEWA 烘乾風道簡單清理

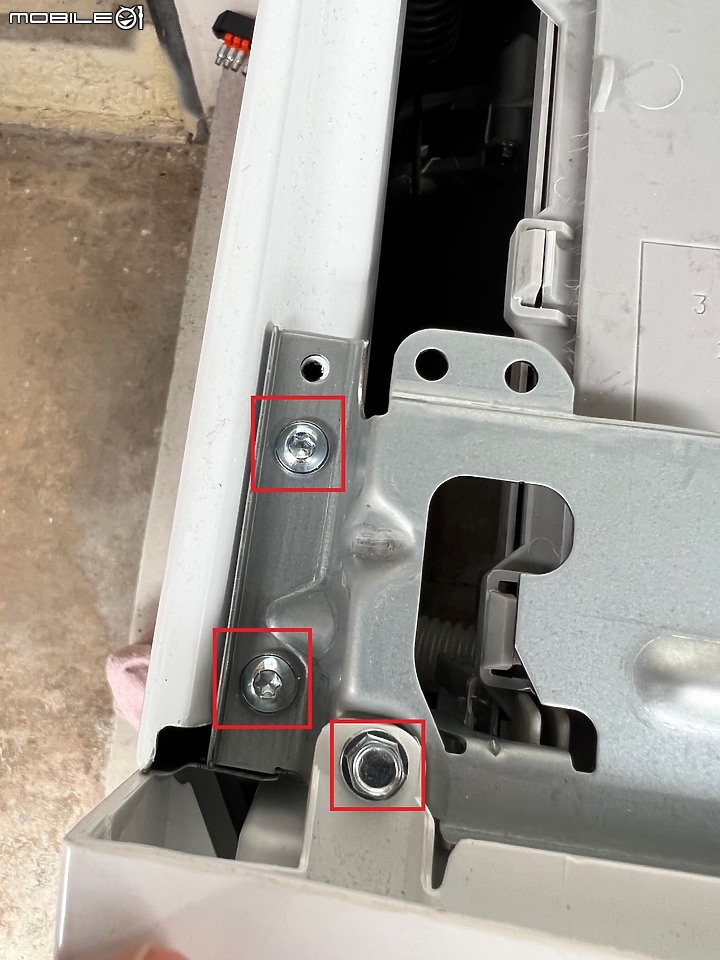

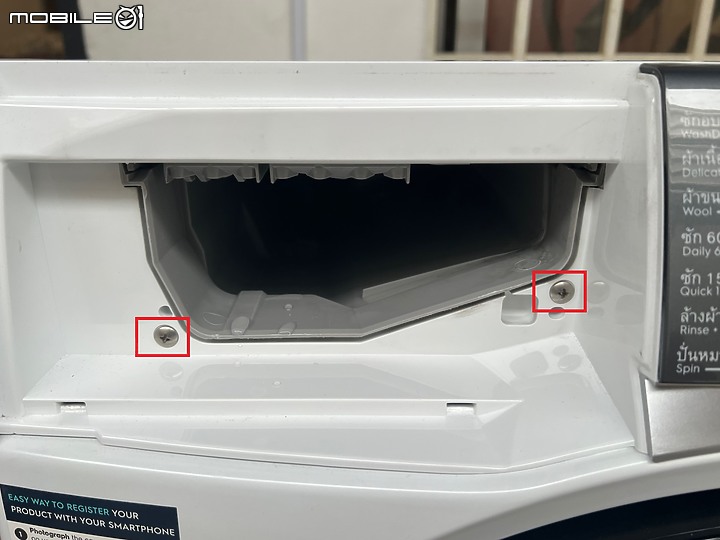

正常而言,接下來是要取出洗劑盒,拆除洗劑盒面板的兩顆螺絲,拆除操作面板上方的六角螺絲(應該是6mm),再拆除面板固定支架的星型螺絲後,取下固定支架,再繼續後面的動作,但是我沒有那麼大支的星型起子,就忽略這一步驟,只是會比較難出手一點


伊萊克斯 EWW1141AEWA 烘乾風道簡單清理

伊萊克斯 EWW1141AEWA 烘乾風道簡單清理

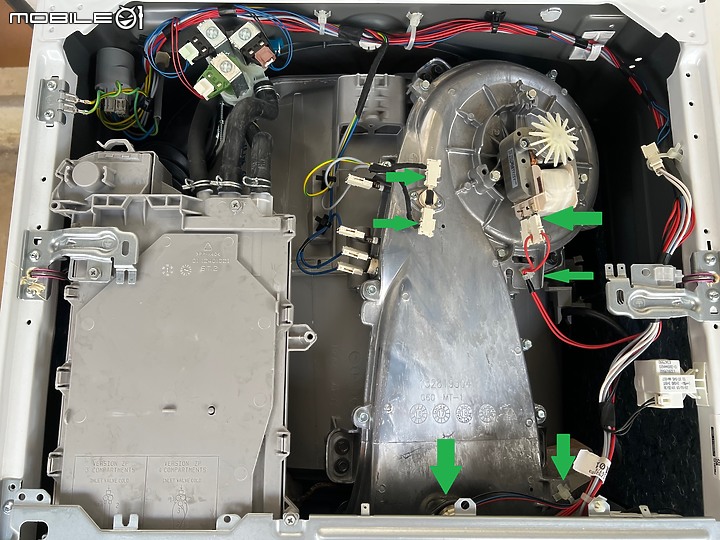

3.將兩個感知器及風扇馬達的接頭做記號並移除(如圖中綠色箭頭),機門側感知器及風扇馬達電線的固定座也一併拿下

伊萊克斯 EWW1141AEWA 烘乾風道簡單清理

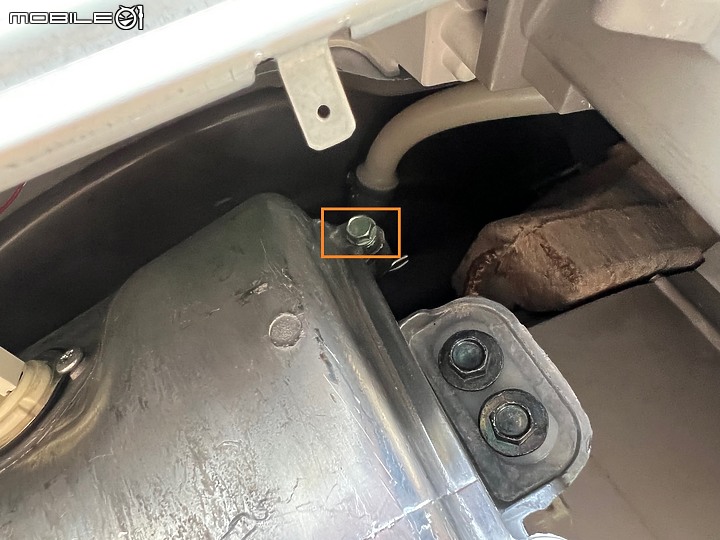

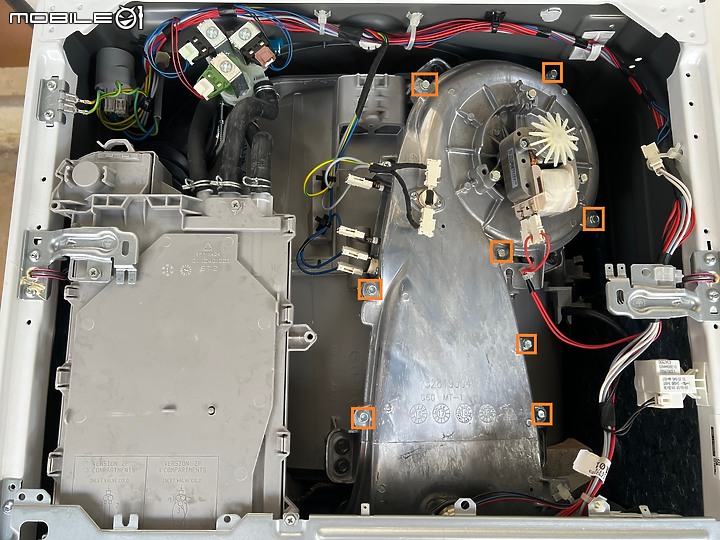

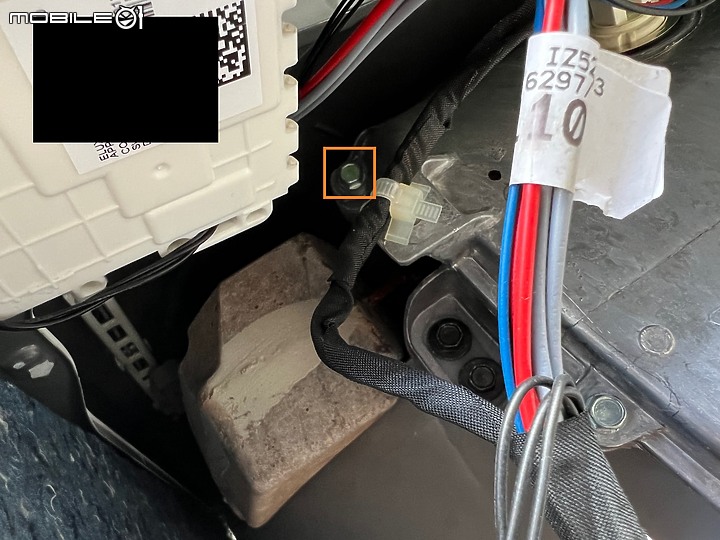

4.拆除風道上蓋的10個8mm六角螺絲(如圖中橘框),靠近機門側的兩個空間比較小,不好拆,尤其是靠近洗劑盒的那個最不好拆,要小心工具及螺絲不要掉進洗衣機底部。如果有拆除面板及支架就沒這個問題

伊萊克斯 EWW1141AEWA 烘乾風道簡單清理

伊萊克斯 EWW1141AEWA 烘乾風道簡單清理

伊萊克斯 EWW1141AEWA 烘乾風道簡單清理

5.拆完後小心將風道上蓋拿起,不要撞歪感知器的接腳。

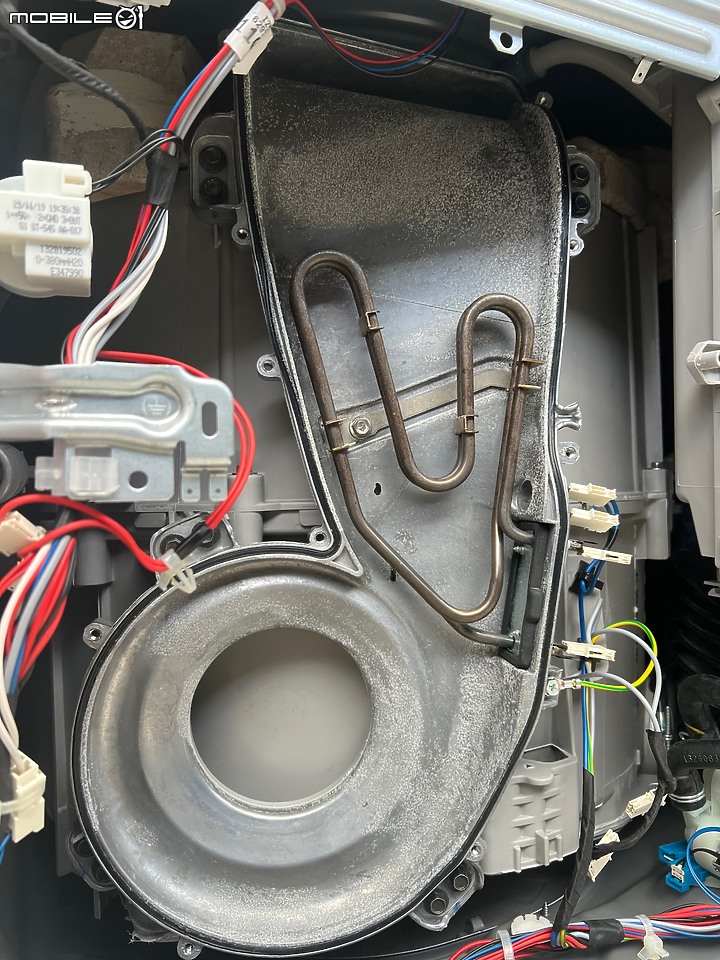

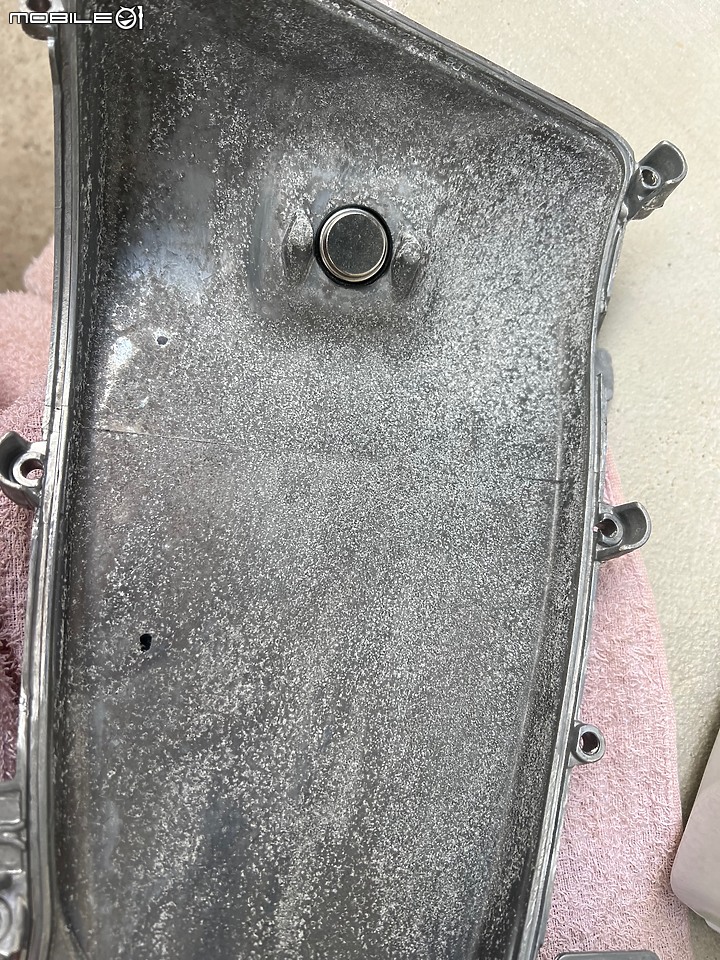

拿起來之後就到看那些白白的粉末,不知道是洗劑造成的,還是風道氧化?
我覺得可能是風道氧化,因為那些白白的地方擦不掉,
不過意外的沒有什麼棉絮

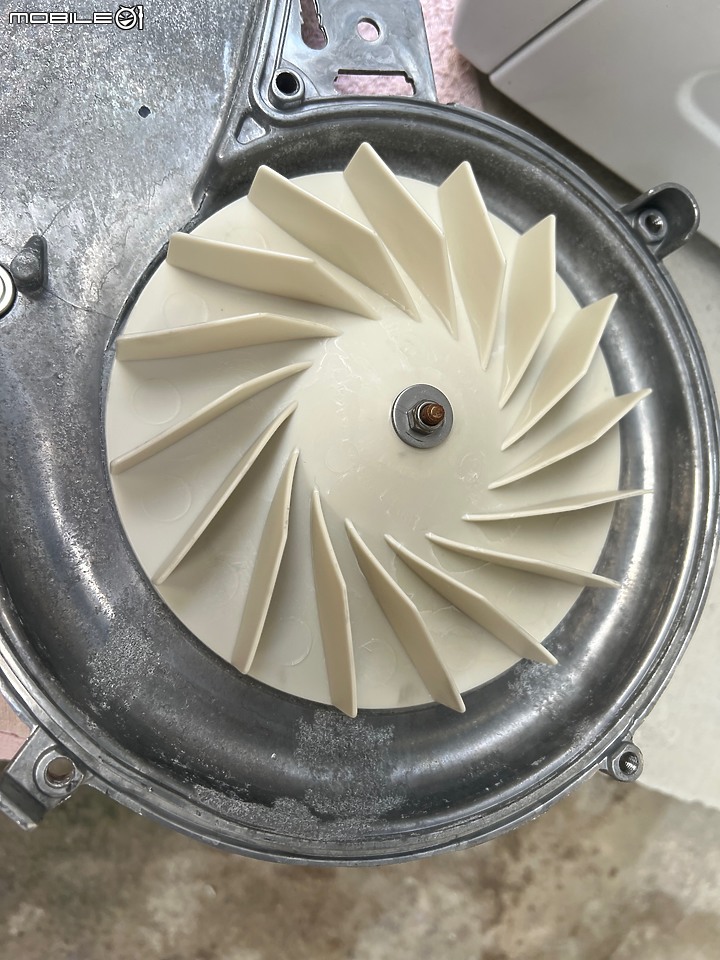

伊萊克斯 EWW1141AEWA 烘乾風道簡單清理

伊萊克斯 EWW1141AEWA 烘乾風道簡單清理

伊萊克斯 EWW1141AEWA 烘乾風道簡單清理

6.用刷子清潔所有粉末,機門側的熱風出口也記得清理,
就可以裝回去囉

注意風道底座上有一圈黑色的墊圈,不要掉了或是翹起移位,以免鎖回時壓壞了。
鎖回時風道上蓋請平均鎖,以免一側翹起導致變型

7.完成後測試烘乾,馬達有運轉沒噪音,風道很燙,請小心不要燙傷

伊萊克斯 EWW1141AEWA 烘乾風道簡單清理

8.跑一次洗清行程,洗去剛剛可能掉入桶內的粉末

完成

台灣官方代理的110V機種應該是一樣的構造

附上一些零件資訊給大家參考
滾筒馬達料號:A01846403,是Nidec的,50Hz 60Hz相同
皮帶料號:132353120,規格5PJE1196,非常好換,拆除後蓋就可以看到,沒有任何阻擋
壓力開關料號:132819502

謝謝收看
2022-05-22 12:55 發佈
真強!樓主PO這篇的用意是勸人不要輕易動手
dali93101 wrote:
這台EWW1141AEWA...(恕刪)


原來打開裡頭長這樣?謝謝樓主分享.
自己買來三年,本有想打開看看,但因為洗烘沒有異味及棉絮沾附問題,所以也就只是想想而已.能不動就不動.

歐系滾筒洗脫烘通常沒有外置濾網,圖片所示的上烘乾廻風管道是唯一可能累積棉絮的地方.
其它中下層的烘乾管道倒是不必擔心棉絮堆積問題,平日烘乾時水冷凝的水會對中下層烘乾管道進行沖刷,一面降溫冷凝水氣一面沖刷棉絮.被沖到底部的棉絮就會被排水泵強制排出.平日的槽洗淨保養也會針對中下層烘乾管道進行沖刷,所以上方的烘乾管道若是相對乾淨的,整體來說應該就不必擔心烘衣的棉絮問題.圖片中的烘乾管道,比我想像中還要乾淨許多.

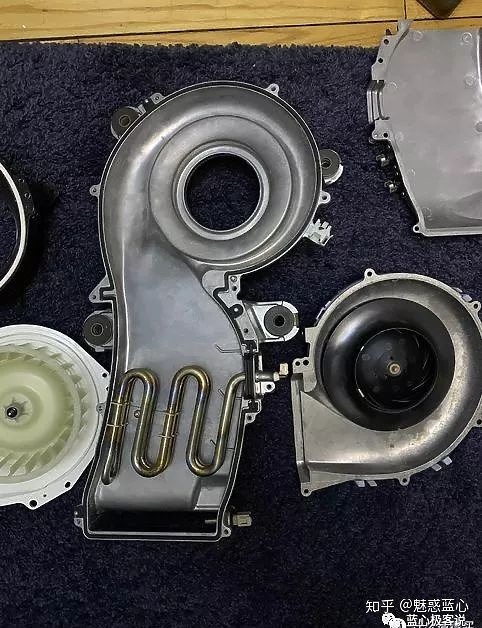

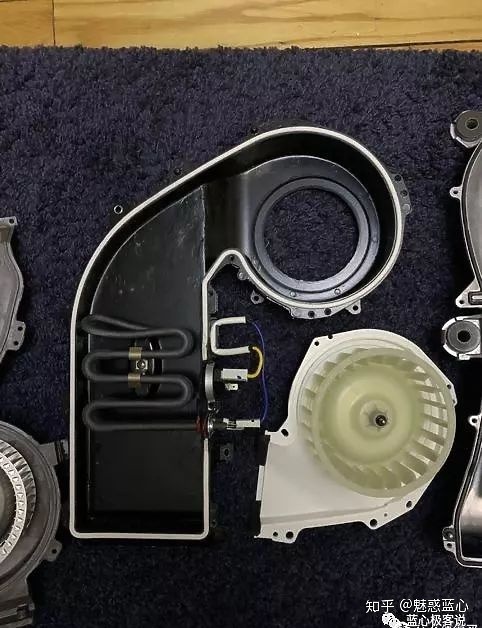

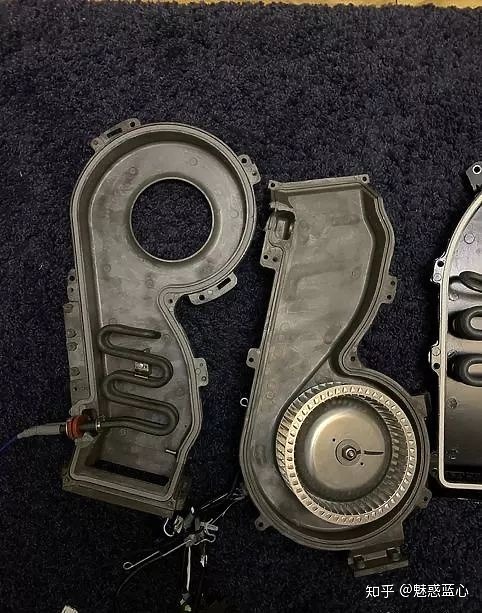

分享網路找到的其它家烘乾管道圖片供參考對比.(應該都已清理過)

松下


LG


Bosch


用料及設計的優劣,主要是看...
A.風道寬窄風流的設計.(相較另二牌直挺挺型態,伊萊克斯及Bosch純正歐系滾筒,將風道設計得如河流般彎曲變化及寬窄漸變變化,內部導角更圓滑減少死角,應該都是有特殊的設計考量.)
B.是否有用上抗沾黏塗層防止棉絮沾附?
C.風扇品牌用料(伊萊克斯用上Nidec算是一線日本大廠用料) (更正OHSUNG ELECTRONICS)
D.加熱管型態.(伊及Bosch都是減少順著風流方向的減少棉絮堆積的加熱管佈局,伊萊克斯甚至還折出佔使加熱更加均勻的寬窄型態)
dali93101
dali93101 樓主

可能沒說清楚,Nidec是滾筒馬達,熱風馬達是OHSUNG ELECTRONICS,也是大廠,馬達上面寫50Hz,不過我看零件手冊,50Hz/60Hz料號一樣

2022-05-23 11:25
亮哥+

謝謝!更正了.

2022-05-23 11:31
2022/05/28補充

請問有EWW1141或是EWW1142(EWF1142)在脫水剛要加速時會發生前面板機門上方附近有敲擊的聲音嗎?
搭搭搭的還不小聲
不管衣服量多量少都會出現,也不是不平衡

如果有的話可以參考這個做法

把上蓋掀開後,找到膠圈上方的噴淋進水管

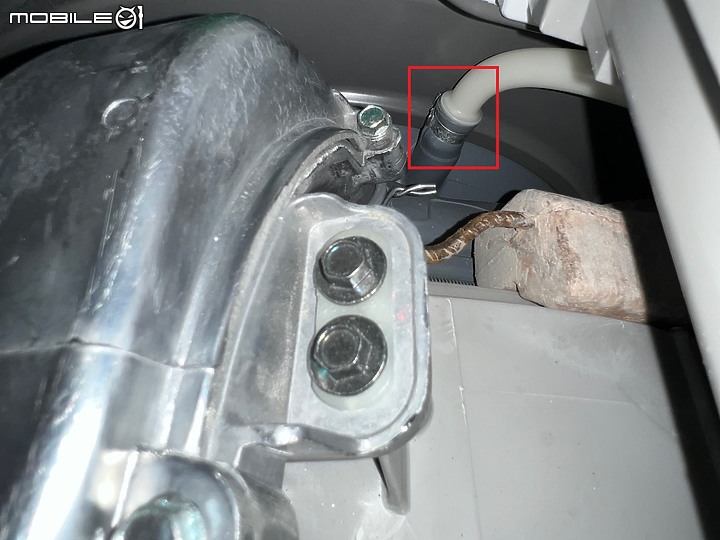

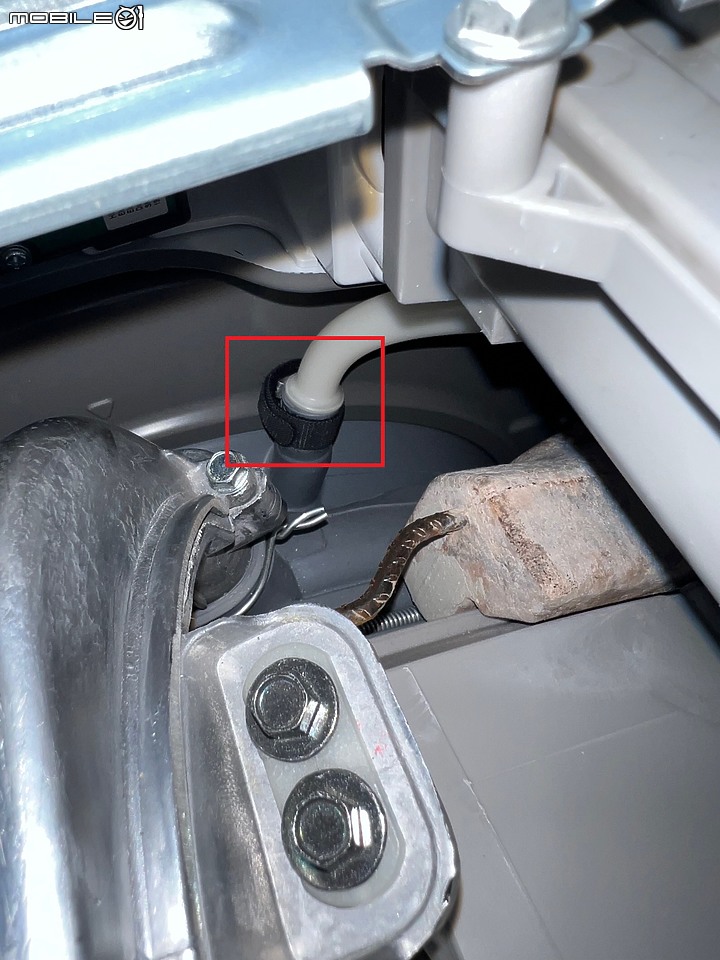

就是圖中這個鐵束環跟前蓋敲擊發出來的,把前蓋都敲出了一個磨損的痕跡



這個鐵束環很緊,手部可活動空間也少,無法施力轉動
且這邊不適合用黏貼泡棉在機體的方式進行處理,因為離烘乾風道比較近,有脫膠的疑慮
所以我用魔鬼沾的束線帶把這個鐵束環包起來,解決了這個問題



給有相同問題的人參考看看
亮哥+

謝謝分享![拇指向上]我是舊款的,脫水前倒是沒這問題.

2022-05-28 23:17
