[ 分享 ] 全台首發 - 打造史上最長命的台熱牌乾衣機 TCD-4.5NS

話說前幾天小弟家中的家電群裡最資深的元老-台熱牌4.5KG 乾衣機 TCD-4.5NS (1986製)

到今年剛剛滿30年，老人家的不銹鋼內桶，要看它心情-愛轉不轉的。又剛好有人免費給了一台

國內品牌5.5KG全新電熱式乾衣機，於是騰出原有萬里晴的空間來放新機。

而舊機拉到資源回收廠報廢等拆解。但是當天晚上試了新的乾衣機烘衣效果後，

太座要求馬上去回收廠搶救買回原來那台台熱牌萬里晴。因為新機的乾衣效果跟台熱牌比，

簡直是一個"渣"字可以形容。所以好里佳當天回收廠太忙，沒時間馬上拆解，排定隔天一早解體。

於是當晚八點多就從回收業者手中搶救回來，因此才有這篇首發文出現的契機。

另外網路上相關文章不多(多為5.5NS)，所以小弟此次會完整披露 TCD-4.5NS

相關拆解程序 & 零附件規格，供大家參考。

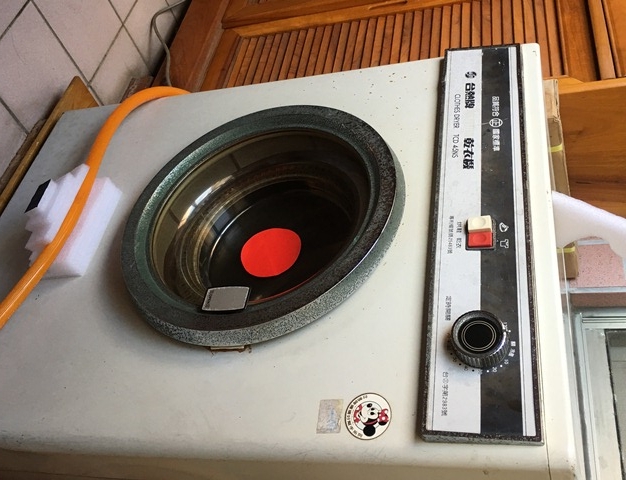

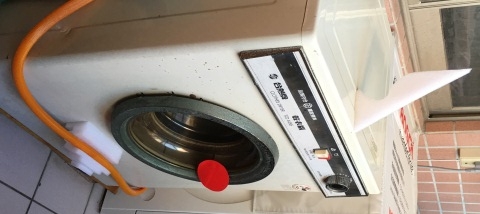

<1> 本文主角:
台熱牌 TCD-4.5NS ，三十年前台熱牌乾衣機市場占有率超過70%以上，卻也因為品質好耐用，造成
公司倒閉....，真是令人不勝唏噓。


<2> 出廠年分:


<3> 故障現象:
a.內桶轉動不順 - 研判有可能為滾動培林故障(此機型採用三顆培林: 608 x 1顆， 6200 x 2顆)
或是軸承膠輪老化破損



b.轉動震動 & 發出異音 - 事後拆解發現，皮帶張力輪(惰輪)咬死無法轉動

<4> 主機分解程序:

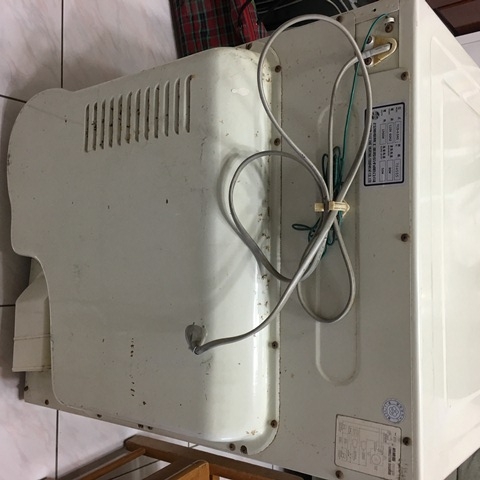

a.卸下機身背後所有螺絲

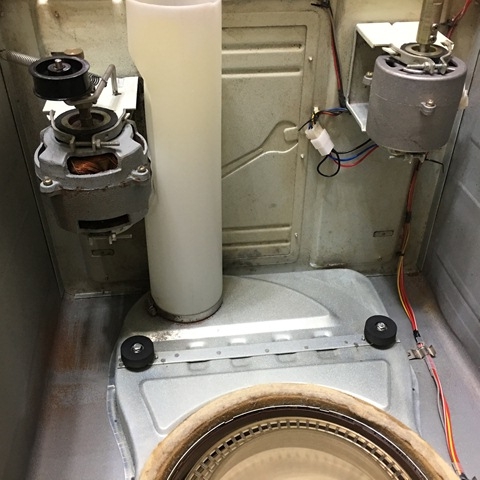

b.卸下導熱管護蓋、排風口蓋、導風扇

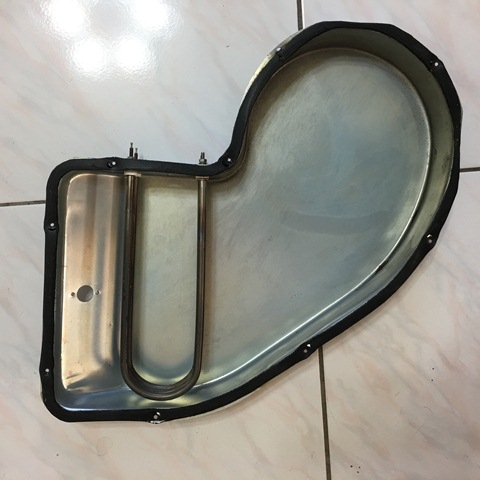

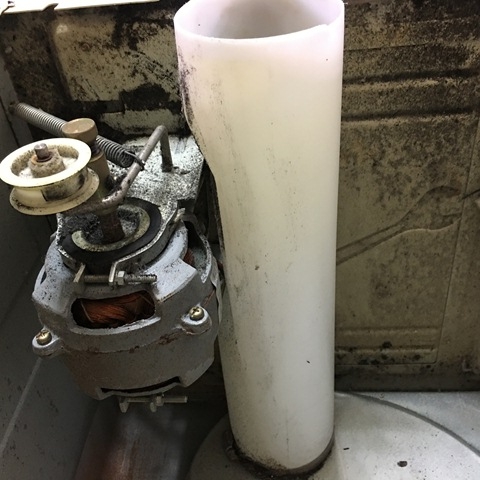

c.導熱管

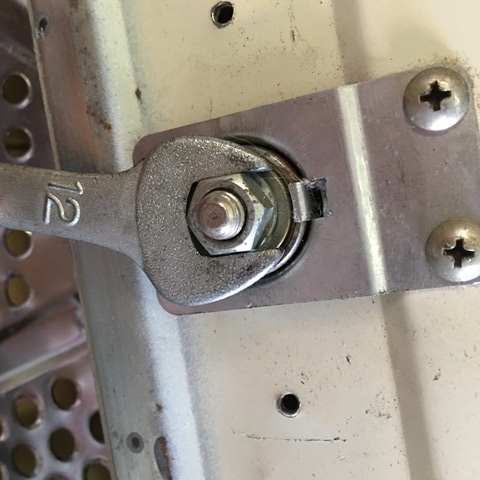

d.內桶軸承 => 使用 12號六角板手

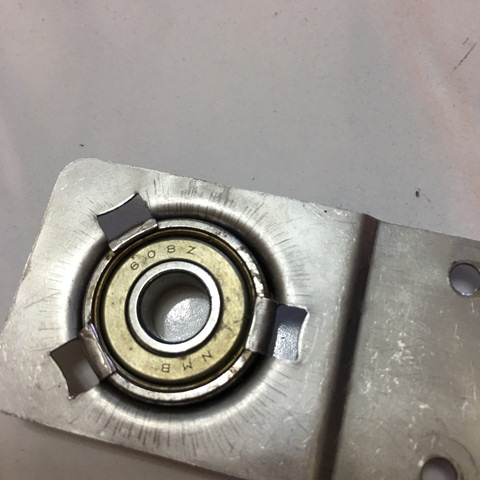

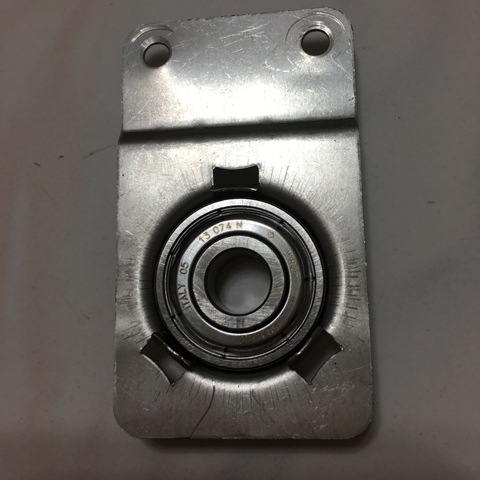

e.扳開三個鐵片取下軸承(原廠使用 NMB 608ZZ 鐵殼軸承)

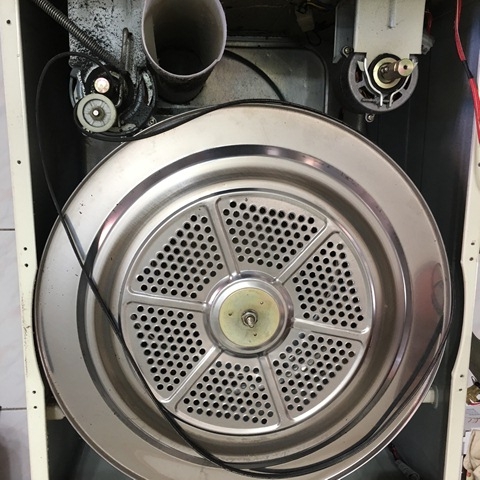

d.取下滾筒皮帶。

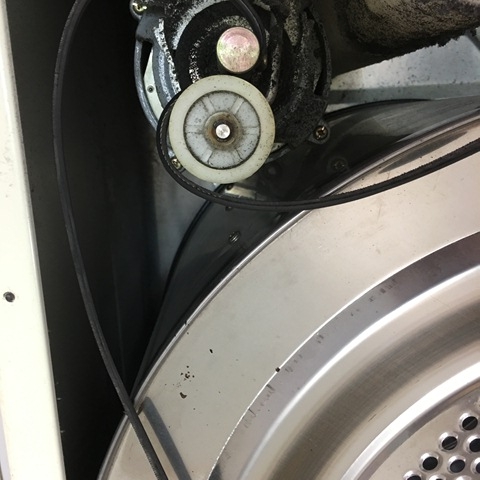

惰輪卡死，所以可以看見惰輪一半有黑色摩擦痕跡，黑色碎屑是皮帶屑

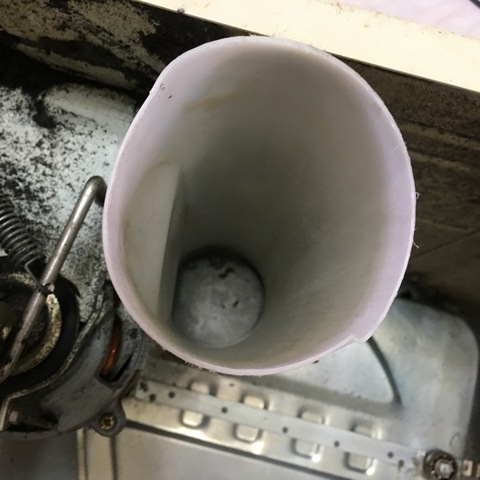

排風管

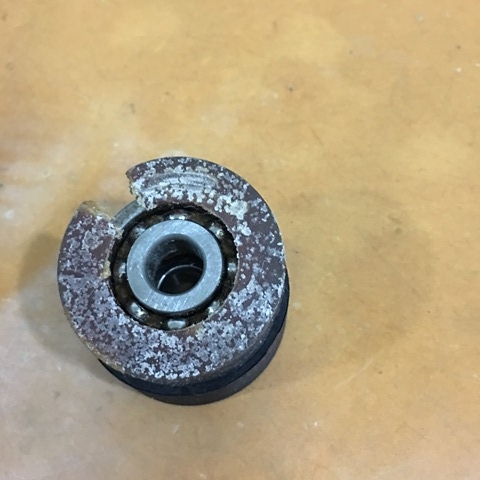

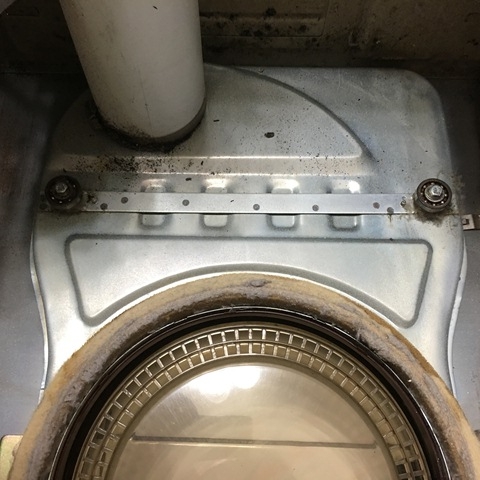

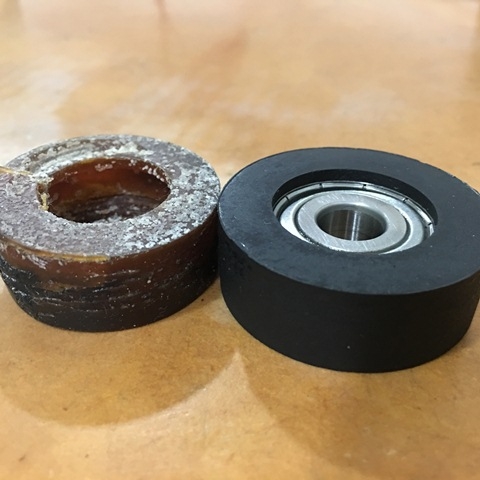

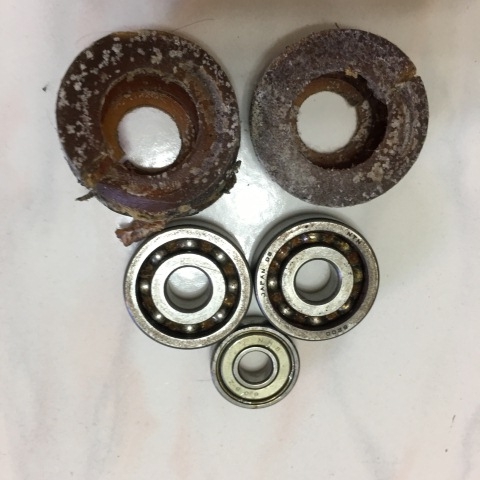

f.兩個滾動軸承，原有的膠輪不見了。

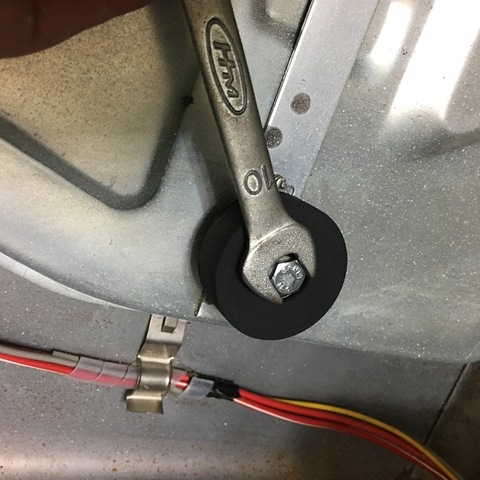

用10號六角板手取下

原本應該是這樣，破損後就會造成滾動不正常，時轉時不轉。

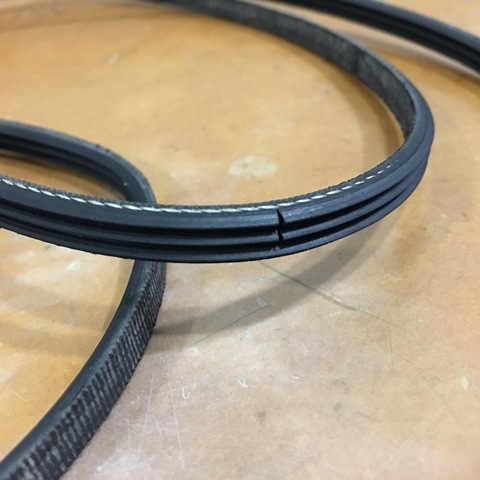

卡死的惰輪造成皮帶內傷、斷裂

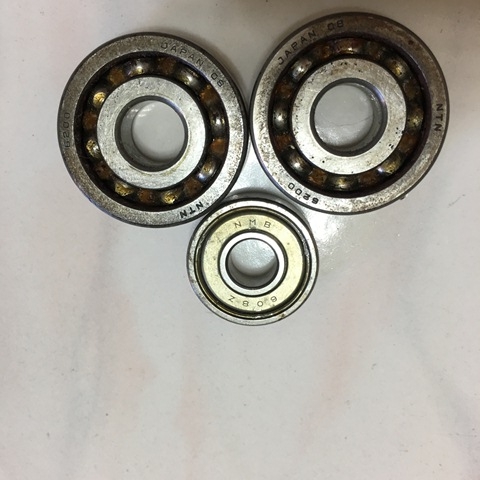

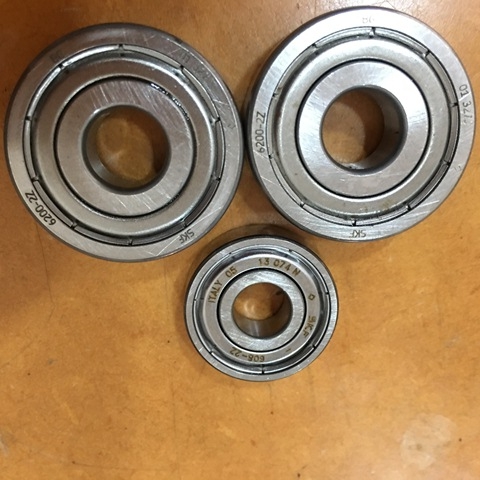

換上號稱軸承界的勞斯萊斯 - 義大利的 SKF 608-2Z & 6200-2Z 三顆全新培林，應該可以再用30年。

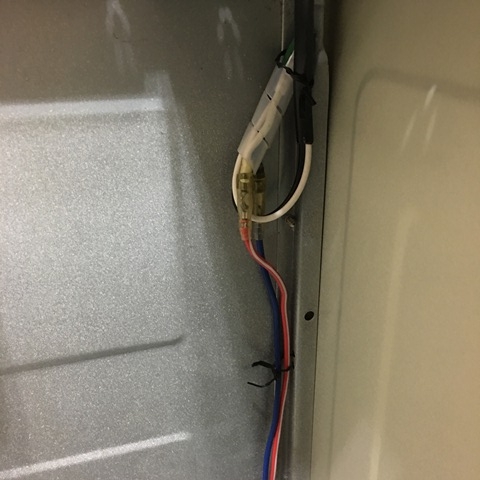

既然都拆了，乾脆連啟動電容、電源線、定時器也都換一換。回裝要注意走線要靠近四周，避免干涉到滾筒運作。

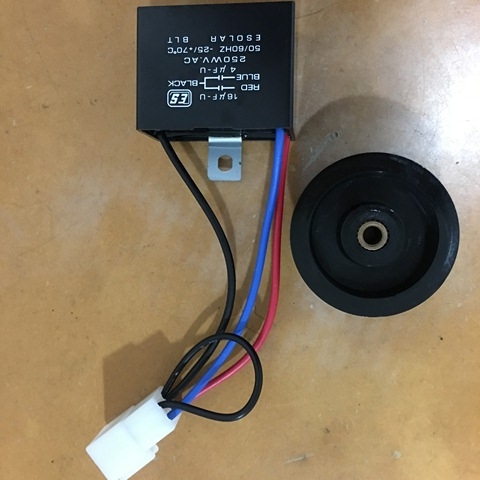

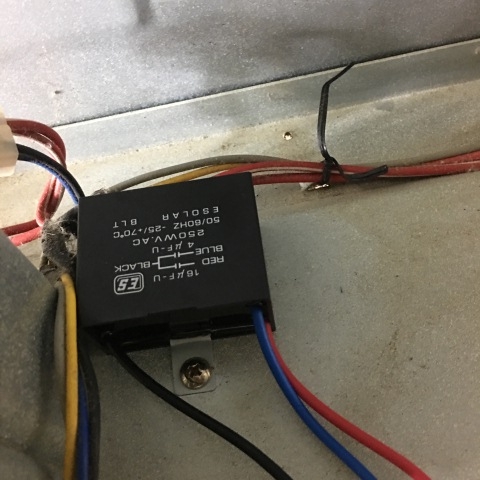

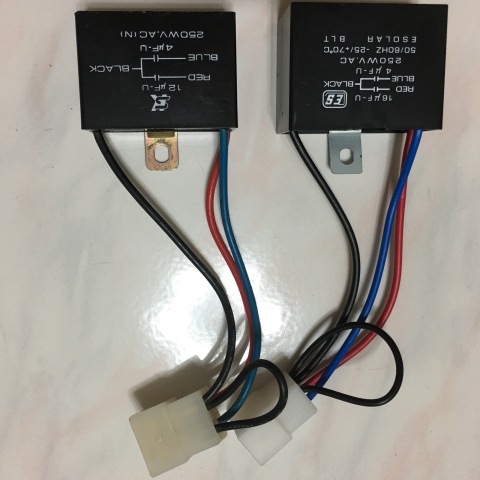

左: 舊電容-世佳電器(SK) 右:新電容-昱盛電器(ES)

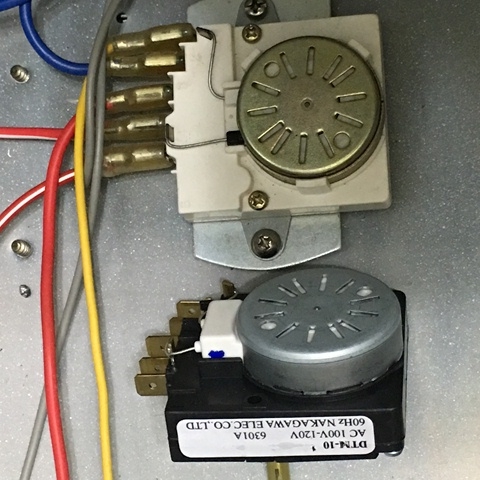

上: 舊定時器 下:新定時器



安裝新零件 & 清潔內部




g.皮帶張力輪(惰輪更換)

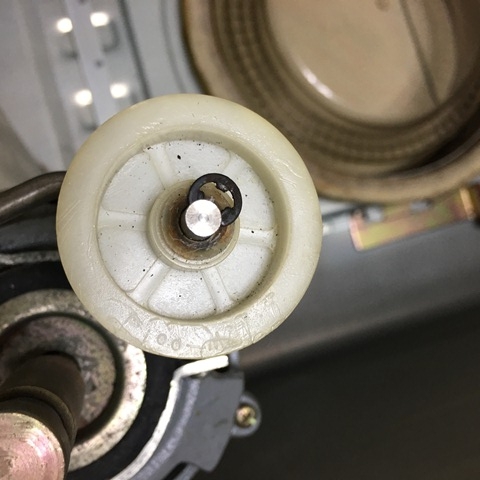

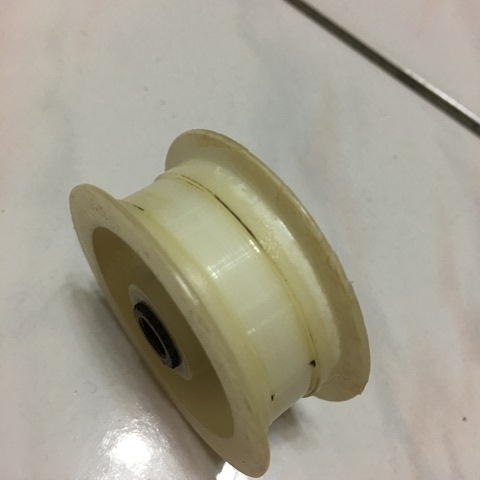

取下C型扣環，將惰輪取下更換。輪軸桿清潔上黃油，再將新惰輪放回惰輪桿上。




咬死損壞的惰輪，被皮帶狠狠刮了一圈


h.安裝新皮帶


i.依序裝回鐵蓋 => 測試、完工。

同場加映:
空戰出英雄，地勤一半功。用膝蓋想也知道，不可能叫夏亞只用一隻螺絲起子對戰阿姆羅。

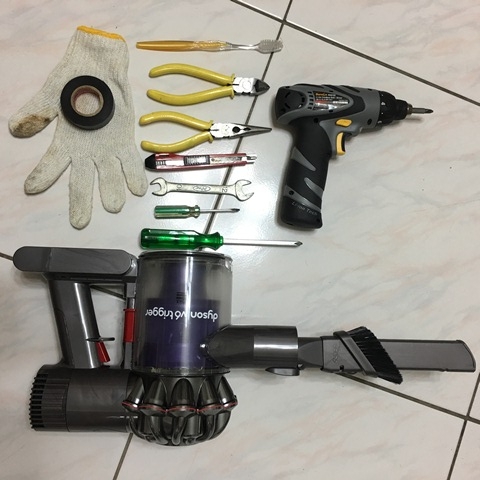

因此稱手的手工具是必備的。尤其是電動起子非常重要，會讓你省下罵髒話的時間。
因為後鐵蓋的螺絲是無敵多，又不是飛機蒙皮打鉚釘，用那麼多幹嘛?!




<5> 更換料件清單:
培林: SKF608-2Z x 1 、SKF6200-2Z x 2
原廠電源線(15A/125V) x 1
定時器(DTM-10) x 1
惰輪 x 1 (內徑 6mm 外徑 37-40mm皆可)
培林膠圈 x 2 (外徑 40mm)

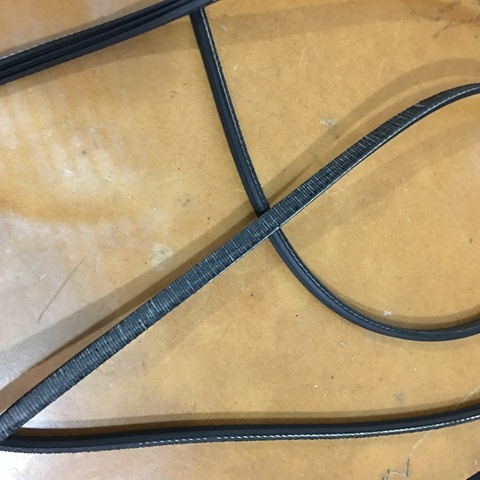

皮帶: 730J (Rib 3 1854mm / 73 inch ) 我用的品牌是 Carlisle 730J(美國製) 或是 Megadyne 也行。
啟動電容(特規) x 1: 原廠原本是用世佳電器(SK)做的特規品，已經斷貨。不用打電話去世佳問，因為我已經打過了。
現在改用昱盛電器(ES)做的。有興趣，可以自行打電話去問問看。
門蓋膠圈 x 1

除了兩顆電機馬達沒換之外，內部電子料件已經整個換全新的了。想想花了不到2500 的材料費，
就可以再戰 30年，其實是很划算的。


所以不要再叫它是雜魚薩克 或是砲灰薩克。

經過此次大整理，你的名字是

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ "" 白色閃電 ""

哈 哈 哈
