[維修分享 圖多] 台熱牌萬里晴乾衣機 TCD-5

上星期家裡有一台用了十多年的乾衣機 (烘乾機) 開始鬧脾氣有時轉、有時不轉

奉母親之命動手維修

因為之前我媽有請一個會做機電的朋友維修過，那時候只換了「培林」就又撐了好幾年

這次我媽也要我去買「培林」來更換

開始動工了

放在頂樓好有年代的感覺


好多棉絮順便清一清


這就是培林 編號608 據說溜冰鞋也是用這一種


本來想說是不是皮帶老舊帶不動了


阿斯～ 不小心被滾筒給刮到手 流血了

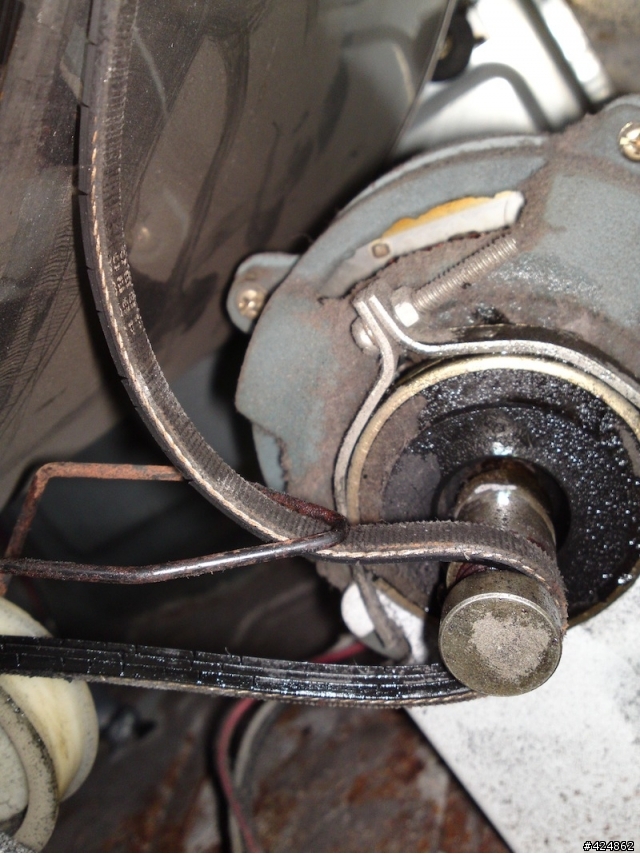

拆卸皮帶




買了培林608 螺絲 皮帶(三齒雙溝) 皮帶後來不合用又拿回去退貨了


小心拆下培林


滾輪 (隔好幾天之後才拆換)


重新上皮帶，黃油在馬達還有輪組上與培林噴一噴


蓋版裝回去的時候溫度開關居然斷線了，哇咧 77度的「溫度開關」電子街找不到

後來聽人講說 77度C = 170 度F 用75度C 的溫度開關也可以啦，好啦、差那一些些也行

裝回去是有順了一點但是問題還是沒解決

所以有時候還是要手動轉一下，才會運轉

連續好幾天都要手動運轉一下才能使用，我媽說乾脆換一台新的好了

下午新的就來安裝了

我就問師傅說 師傅這是怎樣情形

師傅就說 馬達壞了要換嘛 1900

哇咧 才剛買一臺 馬上又要花1900 那我乾脆搬下去樓下吹鞋好了

我就順便跟師傅買了滾輪還有培林座

我就順便問師傅 滾輪怎麼換 師傅說底部有一個維修面板 打開就可以換了

不開還好，一開就看到一個爆掉的電容，懸在那邊，晚一點再來處理

先用台制10號套筒拆下來，然後用一次起子小心的把膠圈取下來

這培林也是很不順了“換了它”又去五金行這次是編號6200 上次培林的是溜冰鞋，這次的培林是摩托車用的


處理好之後，換來處理爆掉的電容器



這電容是特製規格的運轉電容，去電子街也找不到，還有店家說『你昨天不是有來問』

原來最近也有人 爆電容 而且還是同一顆的規格


去找做馬達應該有吧

轉戰建國市場工具街 GO~ (在附近而已)

找不到相同的好吧乾脆就買兩個，店家銲接技術真的很爛，虛銲


一扯就掉了


自己重新銲


整個銲起來


新的那一台後面背板接線圖


型號 ？ 製造商 怎不是台灣電熱


舊的那一台接線圖

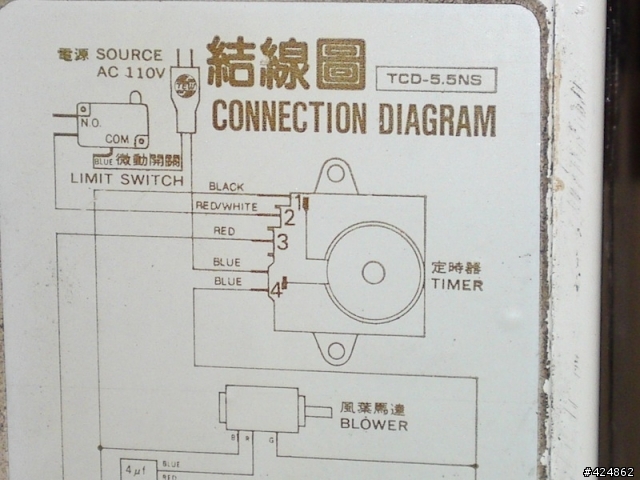

接線圖上半部

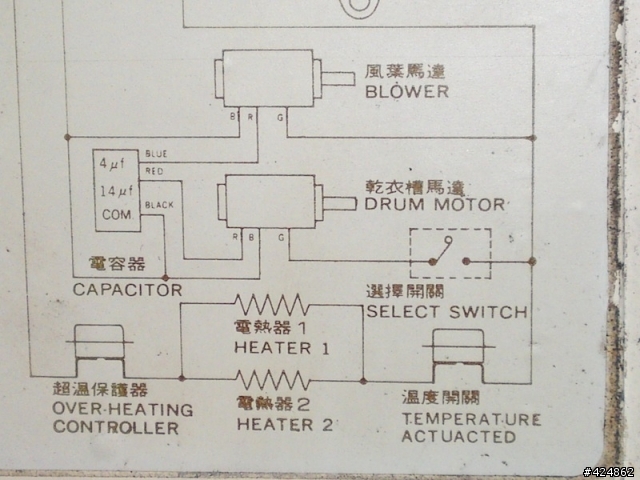

接線圖下半部


型號


接頭 最後在汽車機電材料行 找到


因為接地接頭很難處理，依照接線圖乾脆自己作一個接地跨接接頭 (左方色有包黑色紮布的那一個)


最後把原本 輪組噴不到黃油的地方噴一噴

弄好之後上電，原本要轉不轉的情況解除了

一個特殊規格的運轉電容故障第一次拆機沒發現，前前後後搞了一個星期

花費

原廠培林輪組800

自費

培林608 + 培林6200 = 55元 X3

75度C 溫度開關 45元

線材附件 80元

螺絲 20元

14uF + 4 uF 運轉電容 150元

額外費用

新機 9500元

---------
題外話

一臺乾衣機 又是溜冰鞋培林 摩托車培林 汽車用接頭 特殊運轉電容

一般人沒自己動手要買材料的話，也會摸不著頭緒吧

還有乾衣機，洗衣機底部最好有磚頭或空心磚墊高

避免水氣滲入損壞底部的線路或機件唷
