Panasonic NB-H3200 負極接在哪裡

Jim愛玩
個人積分：23分
文章編號：79544342

23分

樓主

2020-10-26 11:49

Panasonic NB-H3200 早上要用燈突然不亮不肯上班.

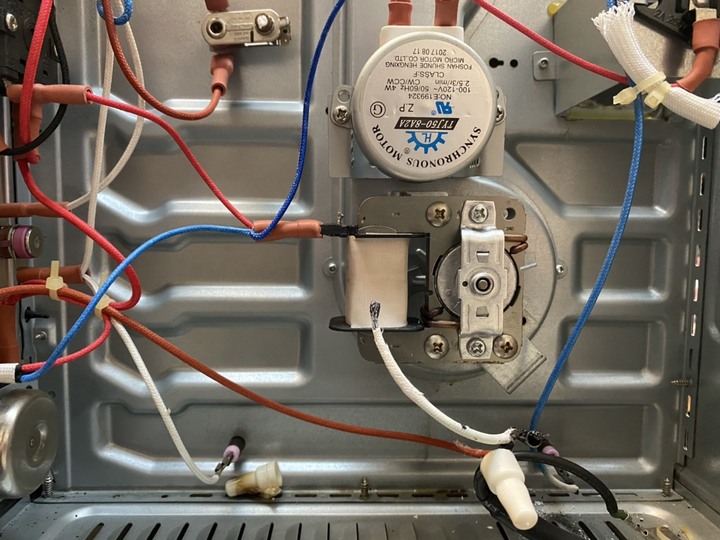

把它拆開來看，很明顯的看到負極脫落了，但是看老半天卻找不到負極接在哪裡，它線明明就不長，可是附近就是找不到跟它相接的接點，是我眼睛有問題嗎，可以請大大幫忙指點一下嗎，謝謝。 Panasonic NB-H3200 負極接在哪裡

2020-10-26 11:49 發佈

文章關鍵字 Panasonic NB-H3200 接點問題附近眼睛

siva01

siva01
個人積分：8447分
文章編號：79545064

8447分

2樓

2020-10-26 12:38

機殼不是共用地嗎？螺絲掉光了吧

Jim愛玩

Jim愛玩
個人積分：23分
文章編號：79545710

23分

樓主

2020-10-26 13:33

siva01 wrote:
機殼不是共用地嗎？ (恕刪)

沒有掉螺絲啊.

有沒有大大有同款烤箱，可以拍照給小弟看一下負極是接哪裡，感激不盡。

tonylch

tonylch
個人積分：3227分
文章編號：79546812

3227分

4樓

2020-10-26 14:44

沒有現場看，單看相片很難判斷迴路

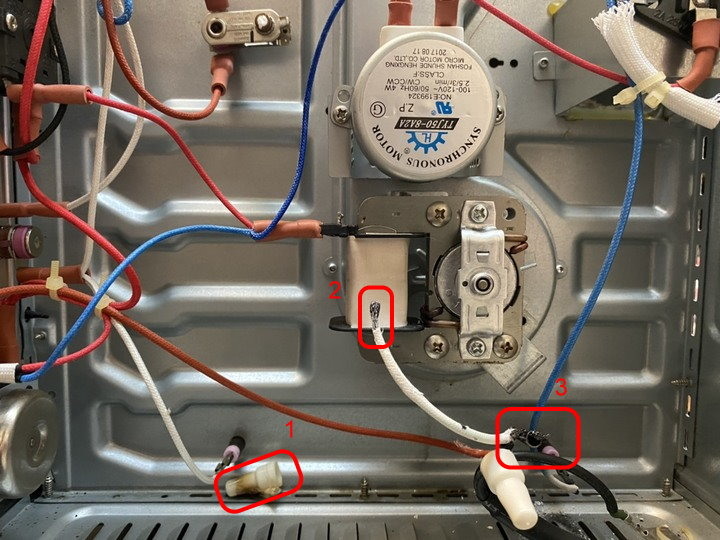

1. 這奶頭是掉下來的嗎？感覺有燒熔痕跡。
2. 通常高溫產品線路都會以壓接或鎖附方式配線，找看看那裡有壓接端子、奶頭有脫落造成的孔縫，要確認是該迴路再重新壓接上去。
3. 這位置是裸露的嗎？相片看到線蕊有個圈圈，是不是奶頭的絕緣層掉了，露出壓接的銅環，是不是輸入線裸露，小心碰到機殼接地短路或觸電。

不懂就送修，隔空抓藥抓不到重點，誤判很危險，該讓人賺就讓人賺。

Jim愛玩

Jim愛玩
個人積分：23分
文章編號：79547534

23分

樓主

2020-10-26 15:35

tonylch wrote:
沒有現場看，單看相片(恕刪)

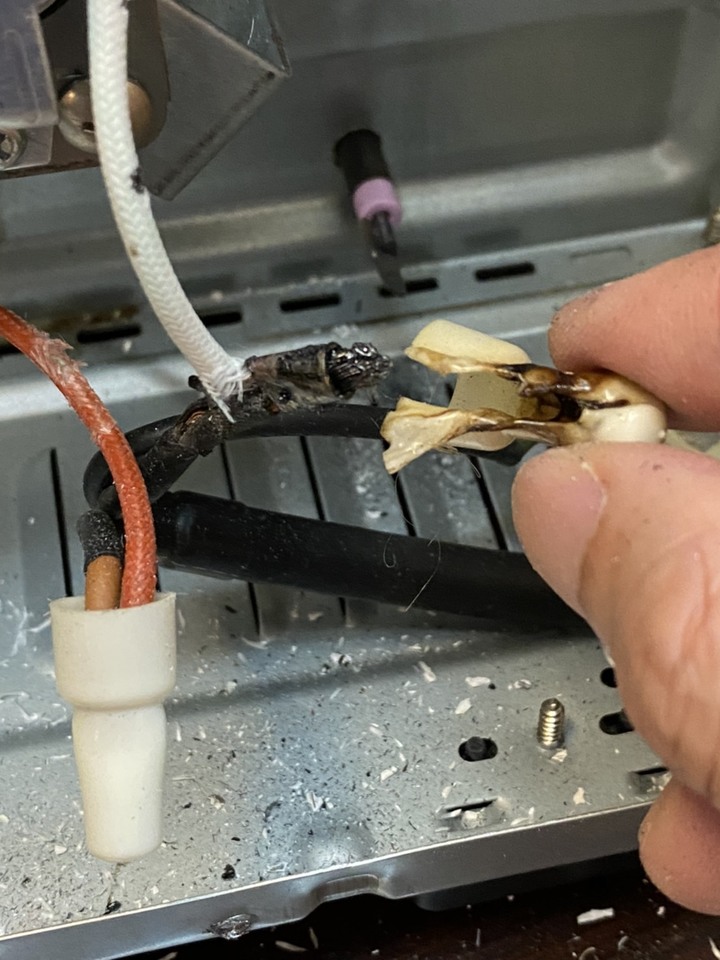

Tony大指導的是，1的奶頭的確有燒灼痕跡，它是套在3上面的，現在是2的部份我找不到它連接的位置，好奇怪，明明它線也不長，肯定是鎖在附近，但就是找不到連接點，真見鬼.

Jim愛玩

Jim愛玩
個人積分：23分
文章編號：79548582

23分

樓主

2020-10-26 16:48

找到了，休息一下再回來找就不會鬼撞牆了。

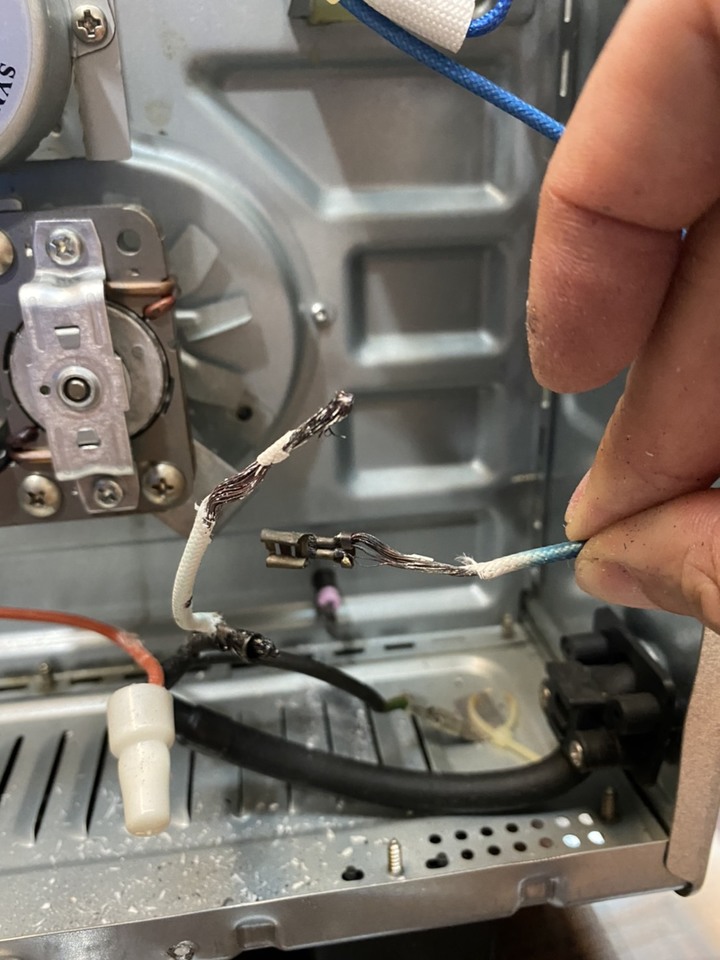

只是那編織網都老化碎掉了，有需要更換新線嗎？
還有那個奶頭燒毀，這兩個我可以用電火布包起來解決嗎？

tonylch

tonylch
個人積分：3227分
文章編號：79548589

3227分

7樓

2020-10-26 16:48

線一定要換，端子也要換，應該是端子氧化阻抗過大造成過熱燒毀。

2排除後3要找一個奶頭重夾，別用電工膠布纏，會出問題的，奶頭夾好要騰空，不要接觸任何部件，以免脫落發生危險。

Jim愛玩

Jim愛玩
個人積分：23分
文章編號：79548687

23分

樓主

2020-10-26 16:54

tonylch wrote:
2的白線後面有一個白(恕刪)

謝謝Tony大，了解!

tonylch

tonylch
個人積分：3227分
文章編號：79548799

3227分

9樓

2020-10-26 16:59

Jim愛玩 wrote:
那那個編織線網子老化，是應該更換新線呢，可以用電火布包起來嗎?

發熱產品別用一般熱縮管及電工膠布，去電子材料行買線或從其他損壞產品拆(不建議)。

奶頭記得騰空。

s00701

s00701
個人積分：4029分
文章編號：79557436

4029分

10樓

2020-10-27 11:32

你這機器裡面都是耐高溫導線

要維修的話
不能用一般電線
不能用一般絕緣膠帶
否則會耐溫不足造成危險
