飛利浦氣炸鍋免剪線拆洗方法分享

拆機方式略過
本文主要分享分解電源線好下水洗的方式,不需要剪線重焊接的。

圖一是依照前輩Oscar和JY大大的拆機方式不分離電源線清潔方式,用過碳酸鈉和塑膠刷的成果,大約只能除去1/2油汙,自己當然是不滿意。
圖二是分離電源線整個電熱管,保護盤,氣炸艙通通拆下來用水刷洗的成果。
原廠電源線是用絞線套管,小心拆下,如果有氧化短線,就要剪掉重新絞線,我套管沿用,下次應該要買新的換上。
工具要用端子鉗。
圖內一一標示該注意的地方,
希望大家也能順利拆光裝回還能動呢!

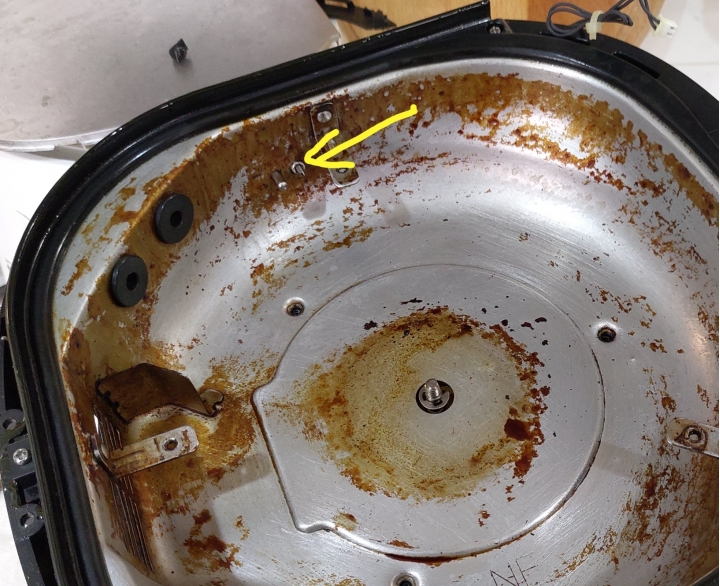

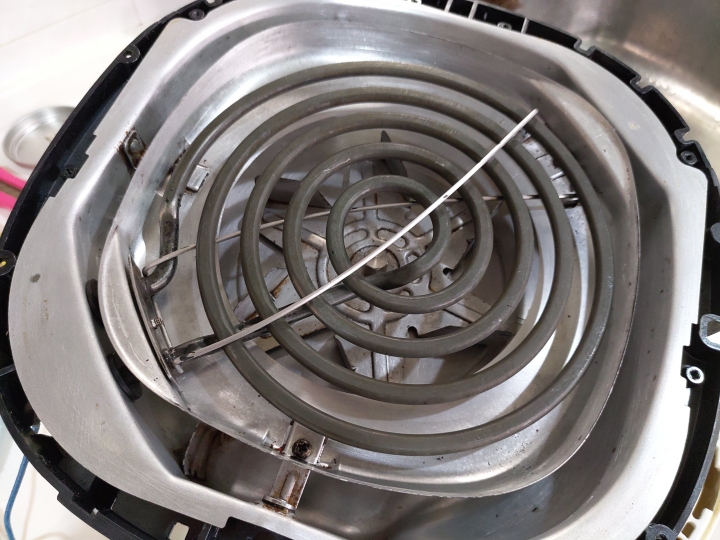

電源線不分離清潔成果,大約清除1/2
飛利浦氣炸鍋免剪線拆洗方法分享

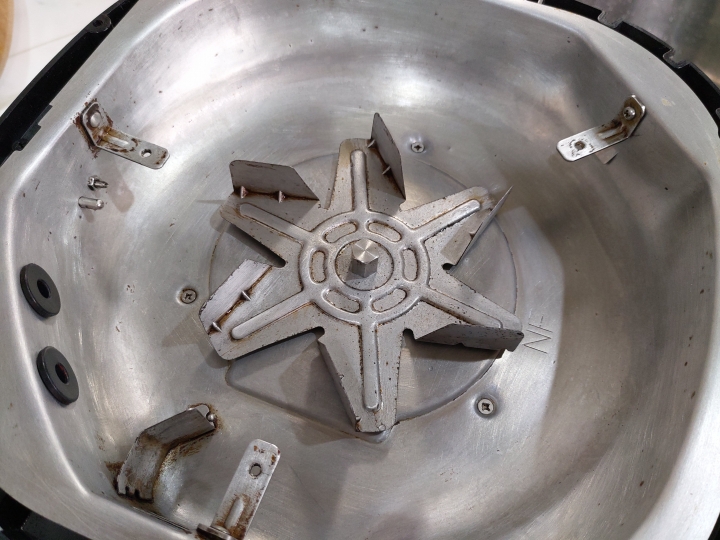

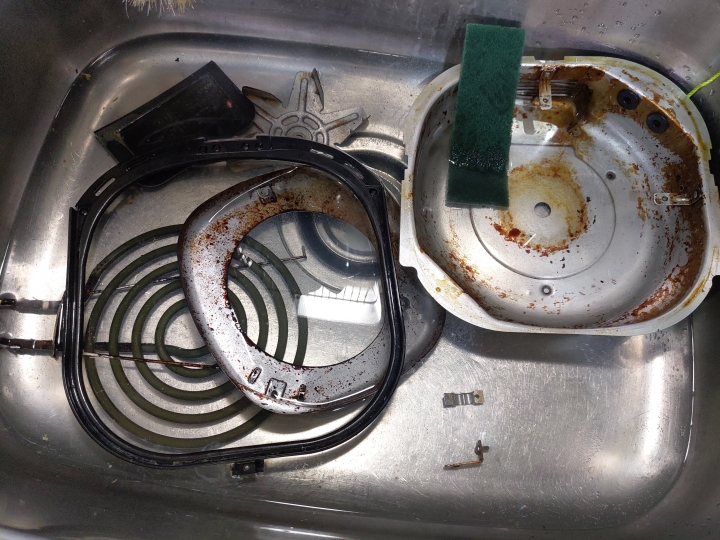

分離電源線用水刷洗後成果
飛利浦氣炸鍋免剪線拆洗方法分享

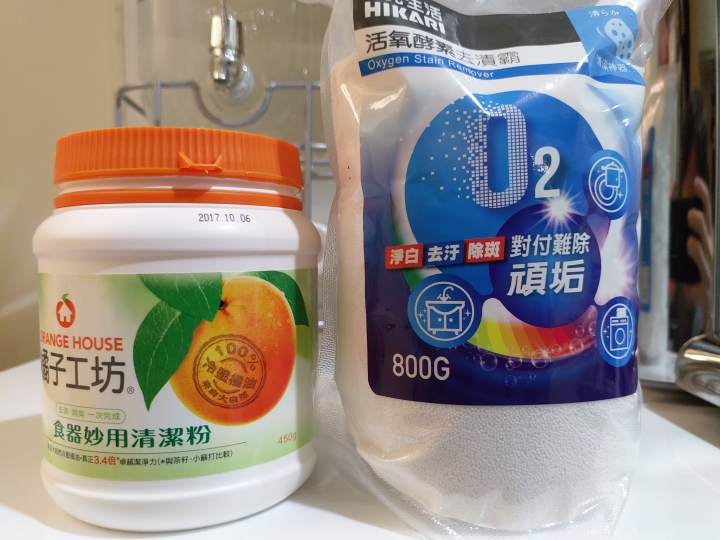

清潔劑使用這兩種其實一樣,都是過碳酸鈉
飛利浦氣炸鍋免剪線拆洗方法分享

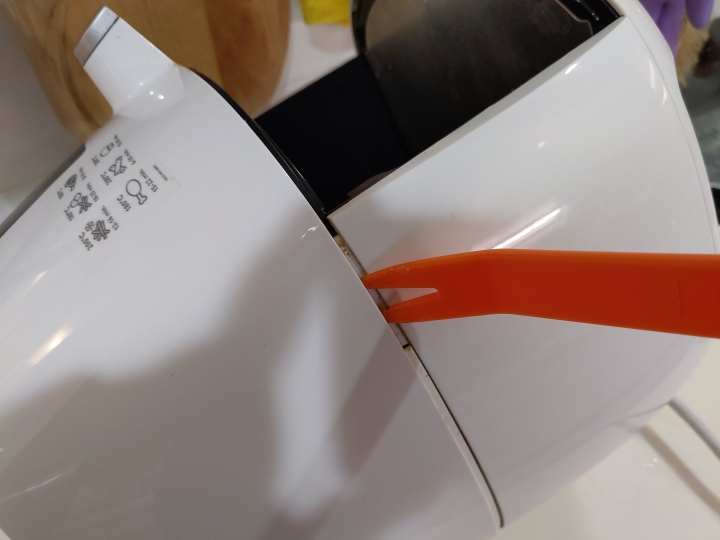

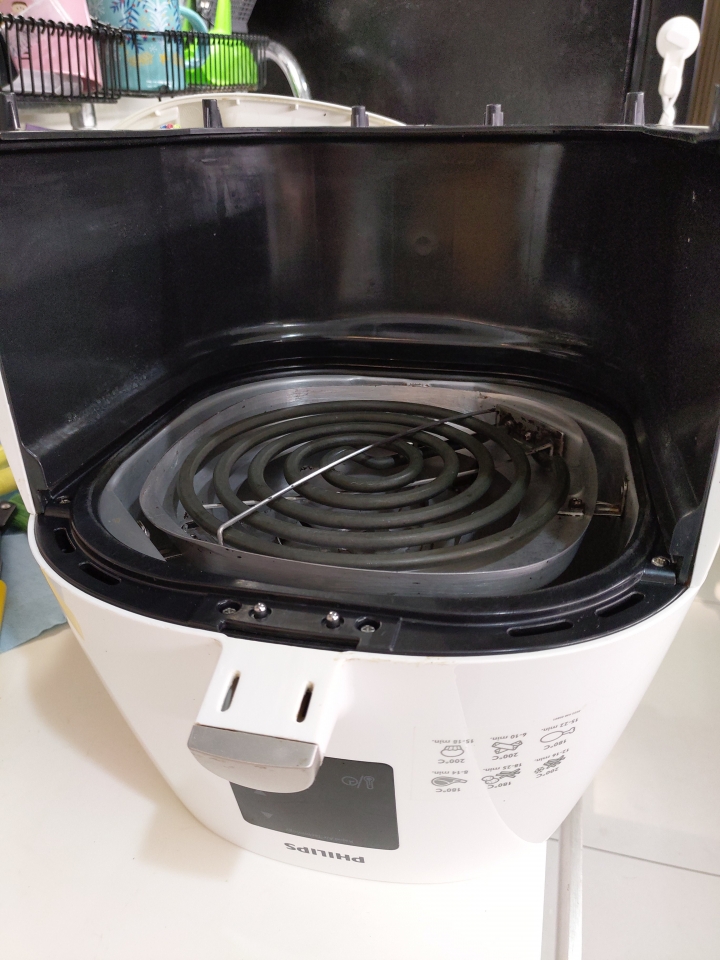

拆,拆機方式就不多敘述了
飛利浦氣炸鍋免剪線拆洗方法分享

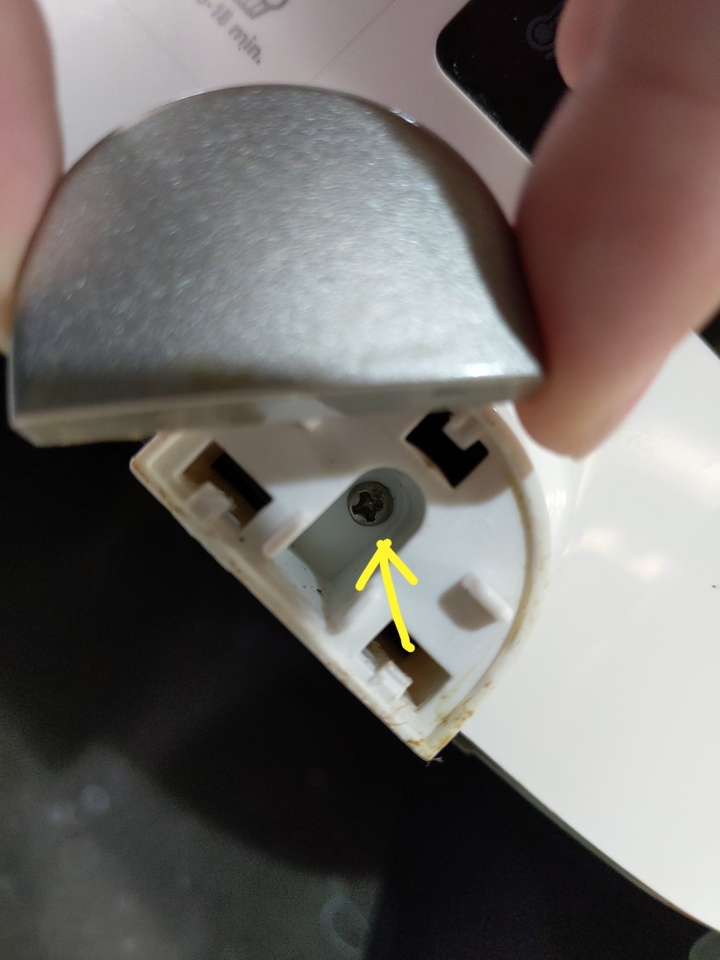

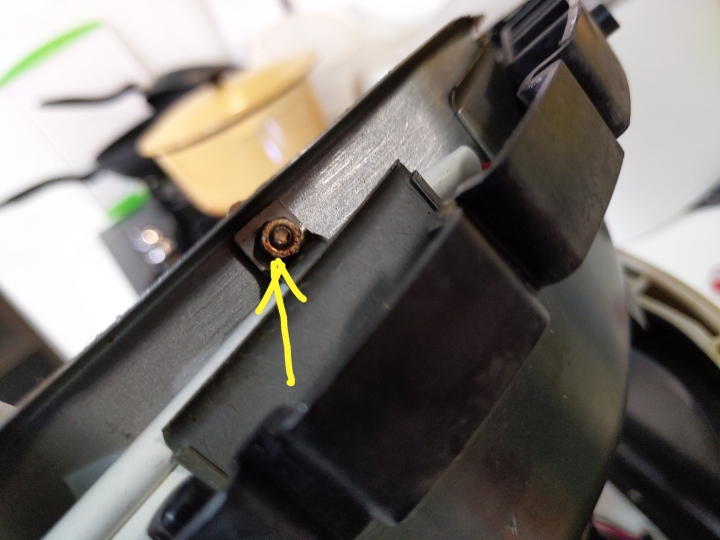

這裡藏一顆螺絲
飛利浦氣炸鍋免剪線拆洗方法分享

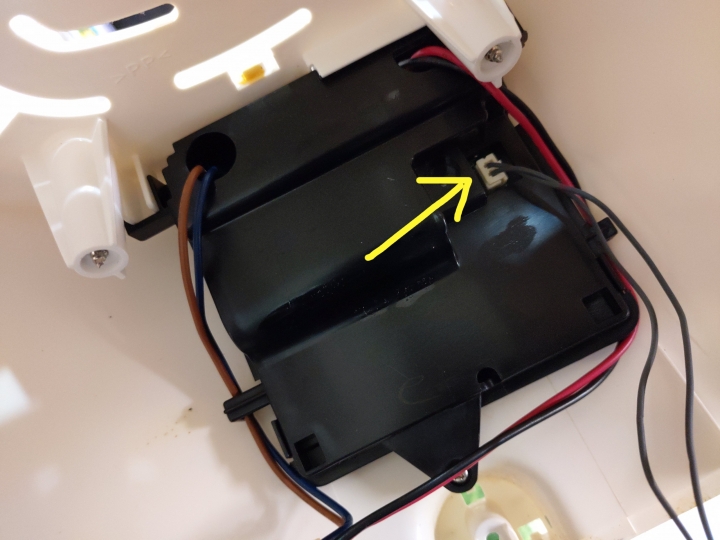

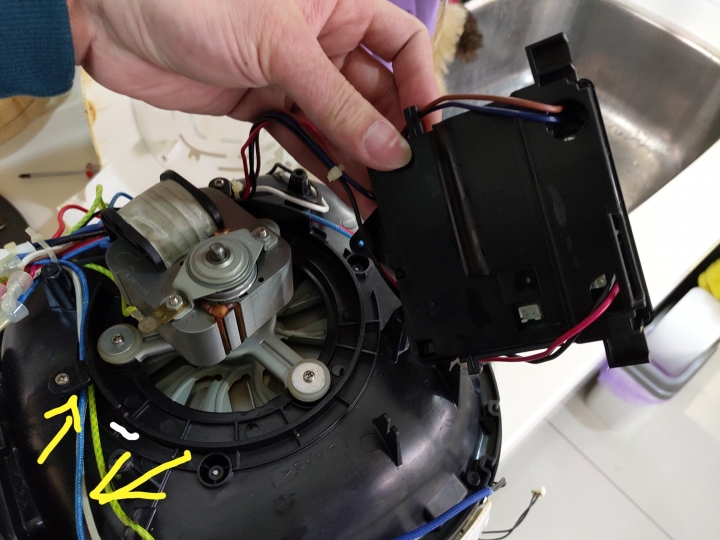

螢幕連接器小心拔掉
飛利浦氣炸鍋免剪線拆洗方法分享

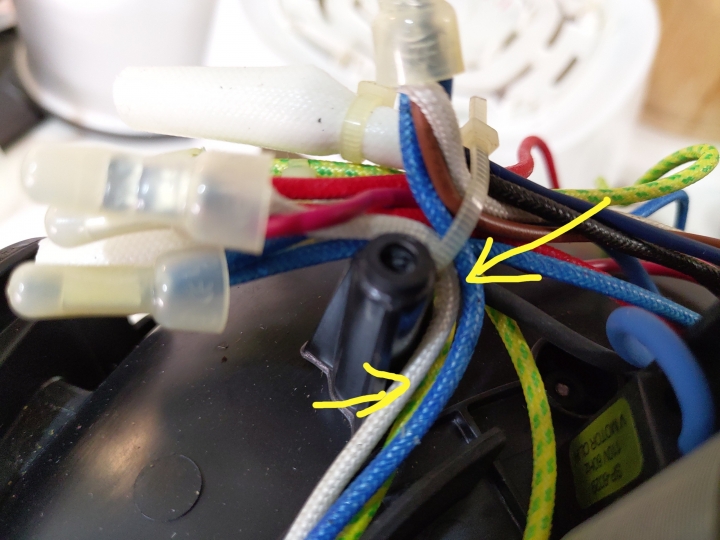

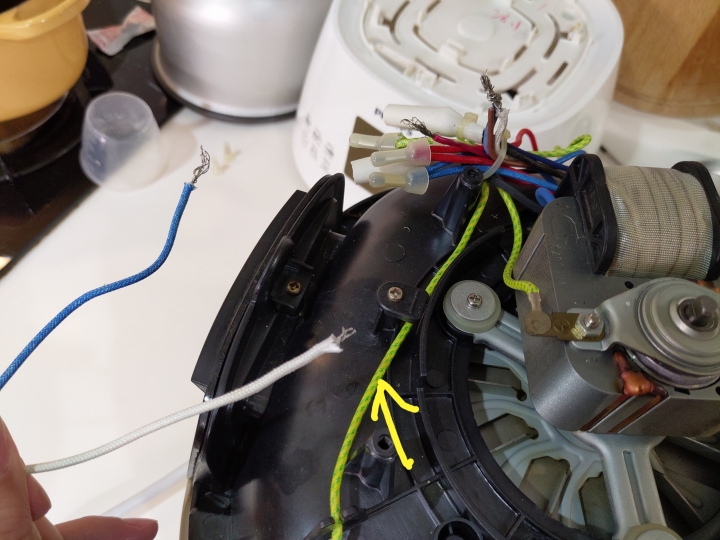

左邊一籃一白就是電源線,連那條黃綠色地線一共要拆解三條
飛利浦氣炸鍋免剪線拆洗方法分享

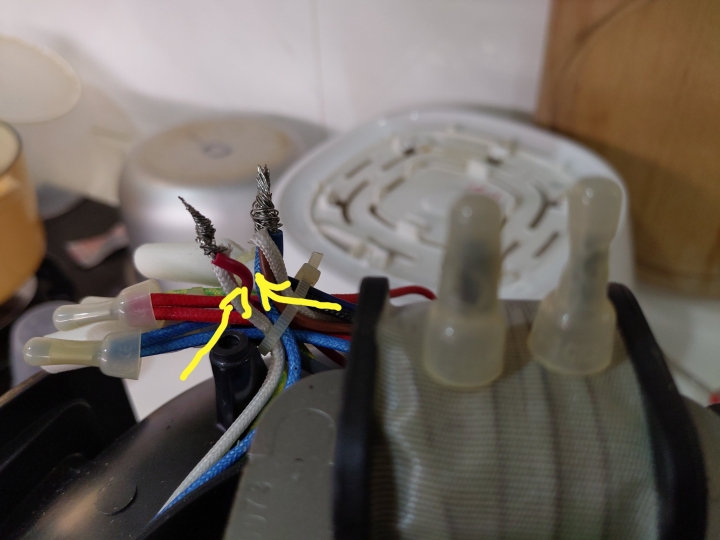

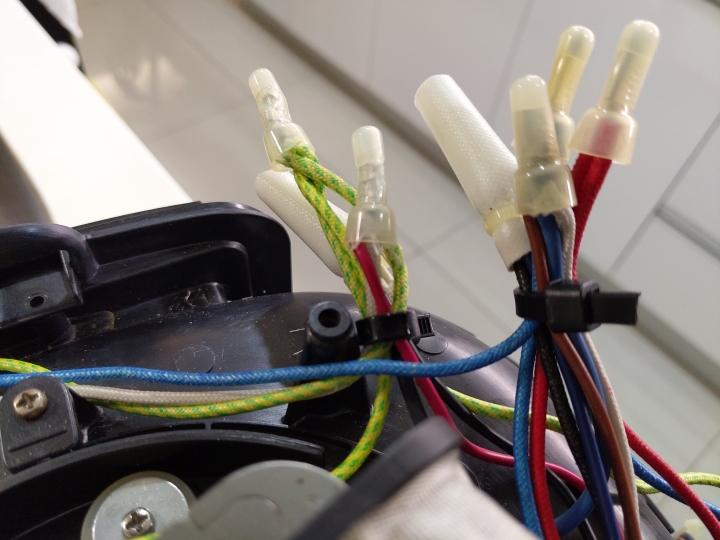

這兩條,記得他們本來和誰繳在一起的
白/紅。藍/棕/白/黑
飛利浦氣炸鍋免剪線拆洗方法分享

鉗子夾一下放鬆套管就可以退出
飛利浦氣炸鍋免剪線拆洗方法分享

終於可以拆氣炸艙了
飛利浦氣炸鍋免剪線拆洗方法分享

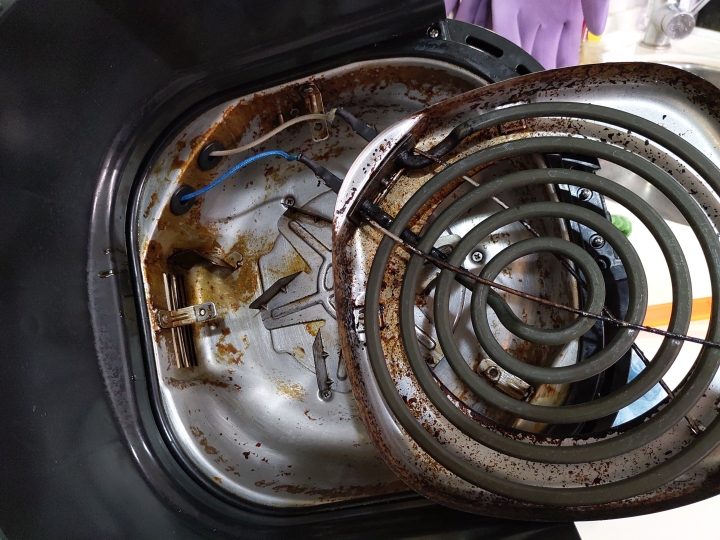

這邊拆法大家應該都會了,電源線小心拉出來
飛利浦氣炸鍋免剪線拆洗方法分享

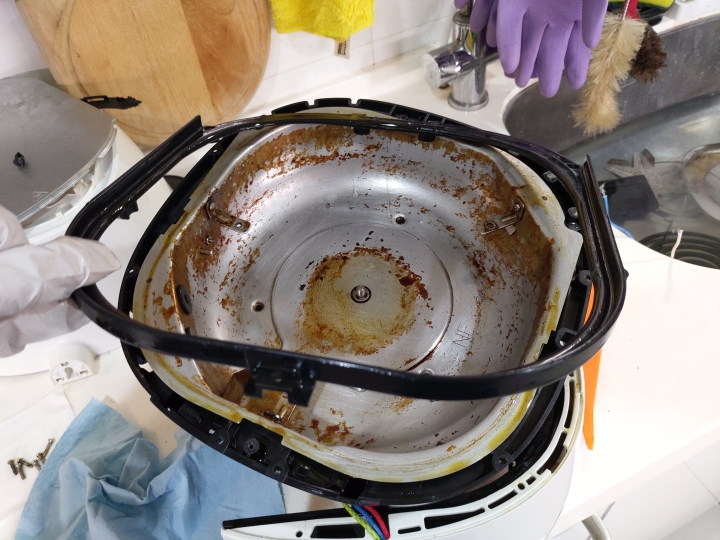

有圈塑膠環固定氣炸艙要先拆掉六顆螺絲
飛利浦氣炸鍋免剪線拆洗方法分享

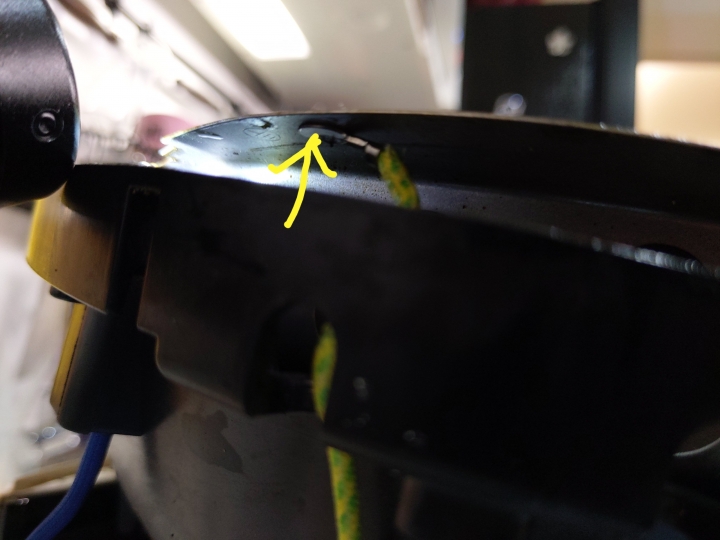

拆到這裡才發現地線是用點焊的,所以源頭也要拆解
飛利浦氣炸鍋免剪線拆洗方法分享

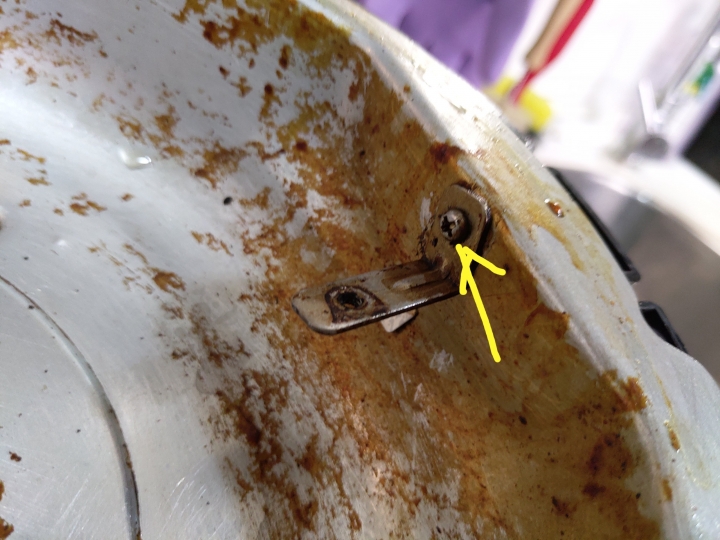

電線固定螺帽
飛利浦氣炸鍋免剪線拆洗方法分享

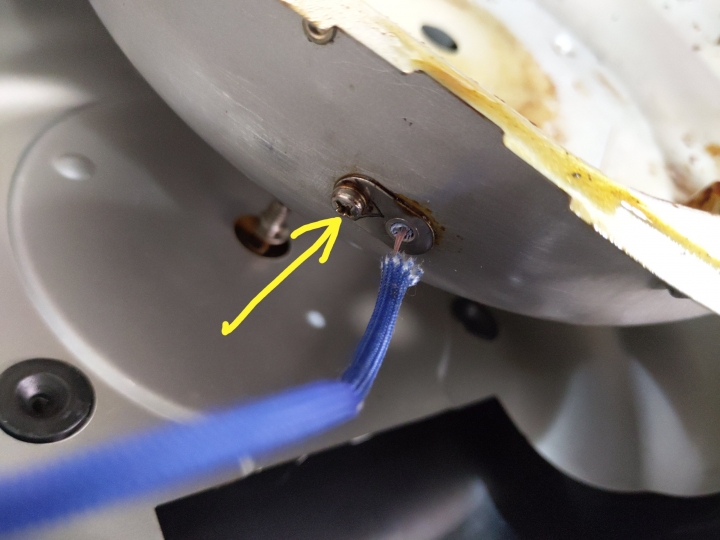

電線固定螺絲
飛利浦氣炸鍋免剪線拆洗方法分享

感溫探頭固定螺絲
飛利浦氣炸鍋免剪線拆洗方法分享

感溫探頭固定螺帽
飛利浦氣炸鍋免剪線拆洗方法分享

拆完這些小配件終於起鍋了
飛利浦氣炸鍋免剪線拆洗方法分享

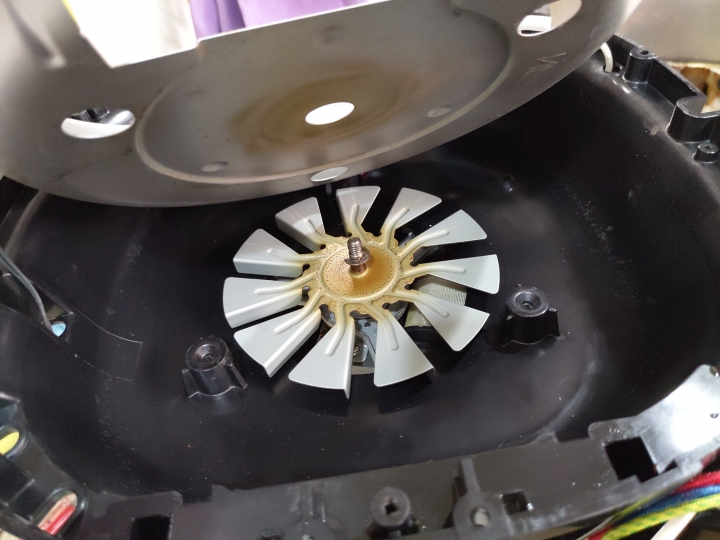

進氣小風扇,不會太髒
飛利浦氣炸鍋免剪線拆洗方法分享

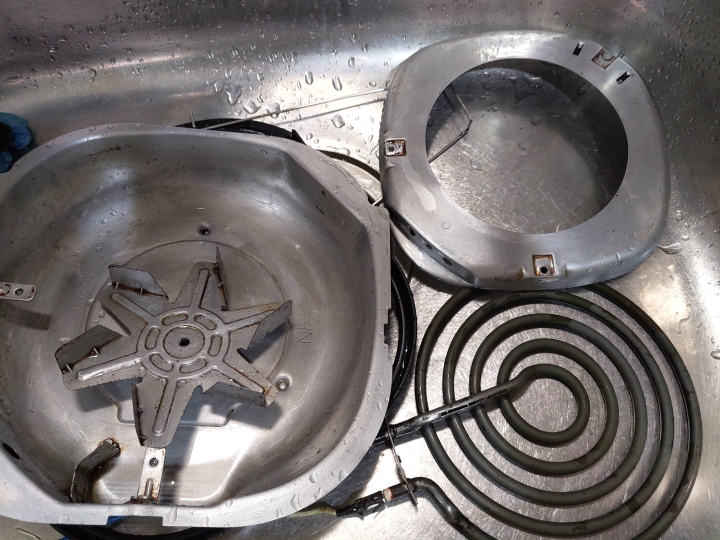

這樣子洗舒心多了吧,不怕把機子洗壞
飛利浦氣炸鍋免剪線拆洗方法分享

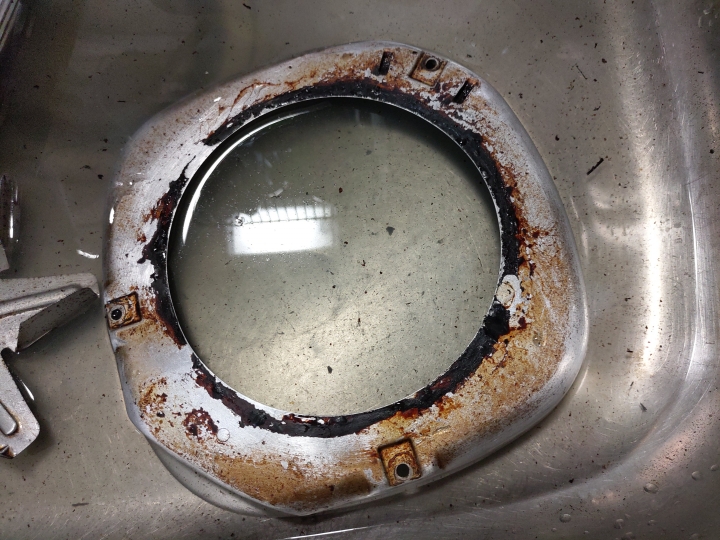

這片不拆下來是很難清乾淨的(我用刮的)
飛利浦氣炸鍋免剪線拆洗方法分享

刷好刷滿
飛利浦氣炸鍋免剪線拆洗方法分享

開始組回去
飛利浦氣炸鍋免剪線拆洗方法分享

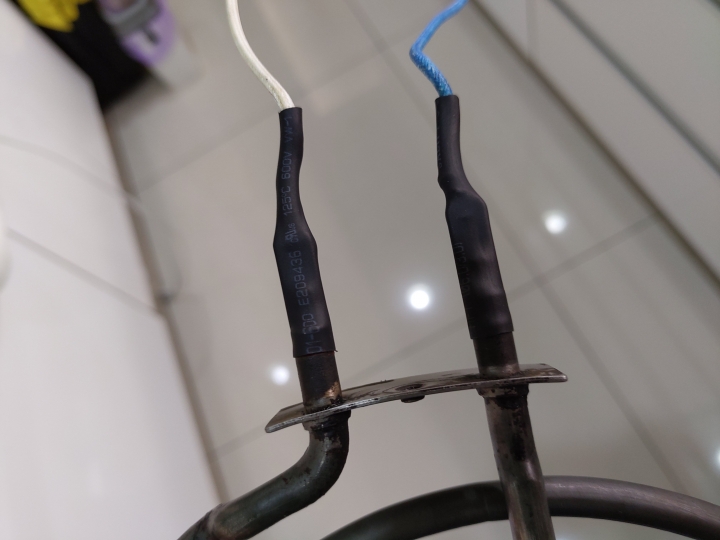

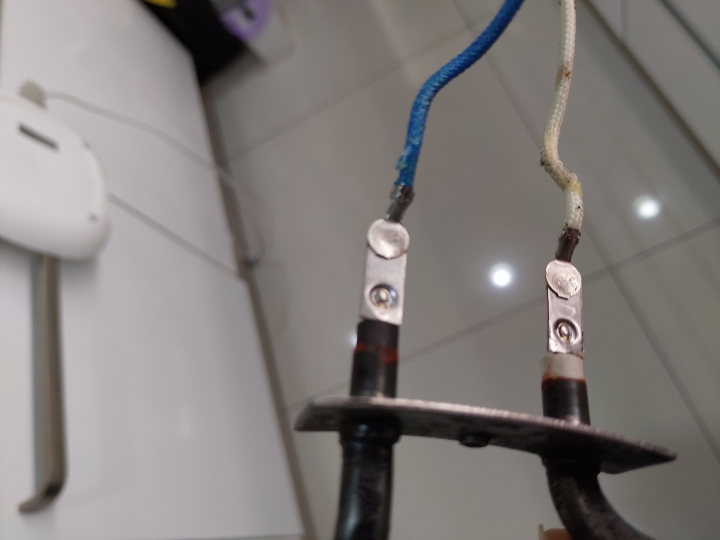

電源線的熱縮套管都刮傷了,就拆下來看是這樣點焊的
飛利浦氣炸鍋免剪線拆洗方法分享

上新的熱縮套管
飛利浦氣炸鍋免剪線拆洗方法分享

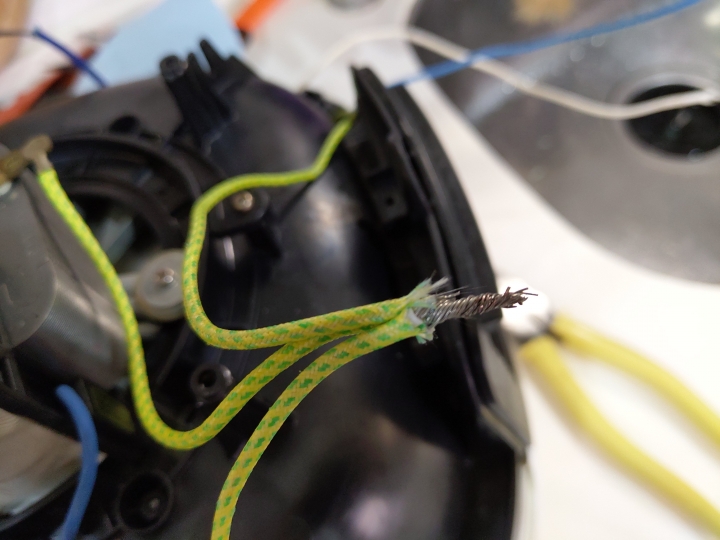

地線絞回去,太長要剪掉,不然會露出端子外
飛利浦氣炸鍋免剪線拆洗方法分享

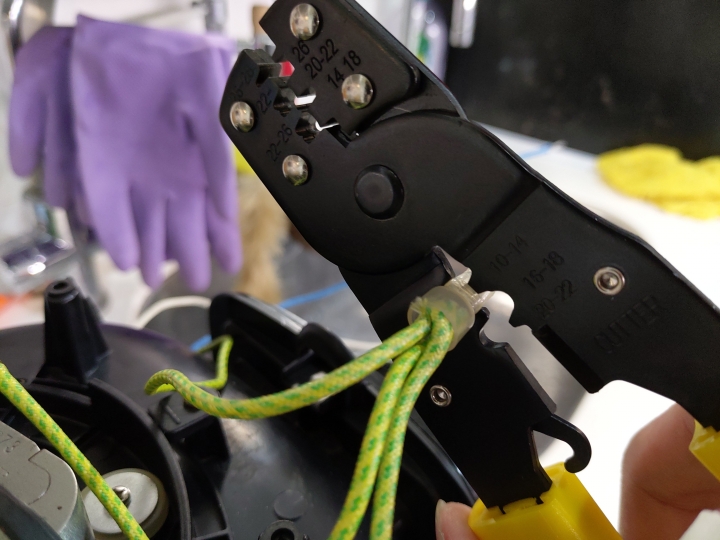

用端子鉗夾緊
飛利浦氣炸鍋免剪線拆洗方法分享

一樣夾好兩條電源線(要夾對跟原來一樣)
飛利浦氣炸鍋免剪線拆洗方法分享

差不多完工了
飛利浦氣炸鍋免剪線拆洗方法分享

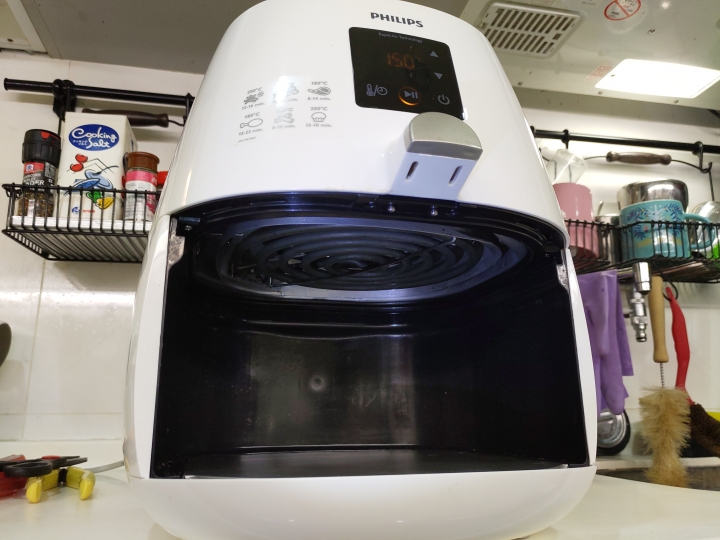

試機,還好會熱會吹風
飛利浦氣炸鍋免剪線拆洗方法分享
2019-03-08 2:52 發佈
圖文並茂 好文章。
抱歉啦。看錯圖了。
siva01 wrote:
圖文並茂 好文章。話...(恕刪)

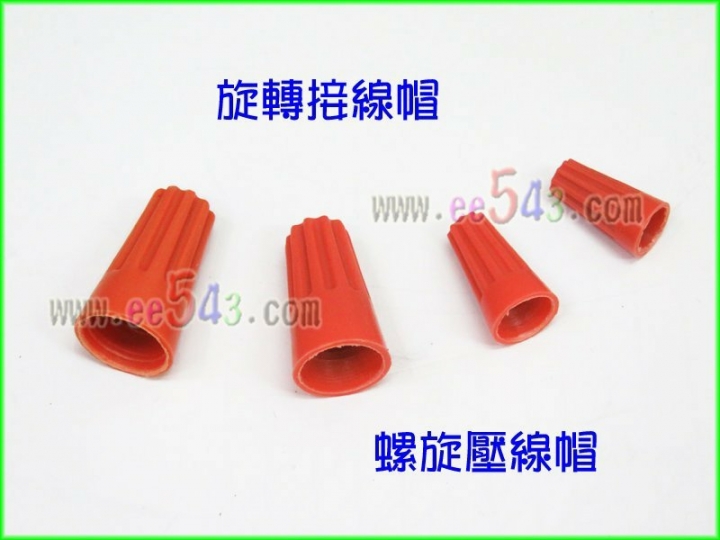

沒有焊歐,原廠也是用扭的,有賣轉緊不需要壓夾的旋轉接線帽,沒有工具也可以接好。


danyshih wrote:
拆機方式略過本文主...(恕刪)

很棒的文章,
這也是我選擇用一般烤箱的原因.
3年換一台就好.
