請教RO濾水器安裝方法!

Mike Liao

Mike Liao
個人積分：6分
文章編號：48283663

6分

樓主

2014-01-17 14:05

家中的RO濾水器一直以來都只固定更換濾心，這次一年份又用完了，要來換所有水管及桶子等配件，拆下來發現家中接法和網路上找到的有差異，所以上來發問，看哪種才是正確的!

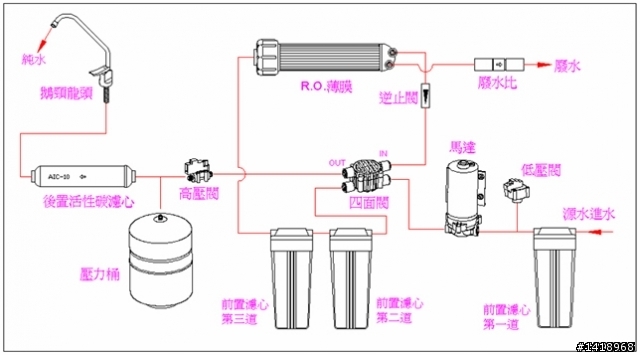

家中接法
請教RO濾水器安裝方法!

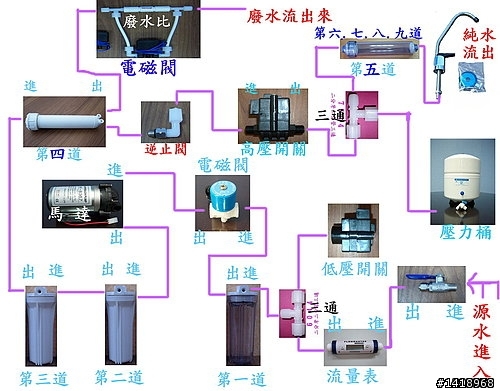

網路上找到的安裝圖!
請教RO濾水器安裝方法!

感覺差異有些大!不知道這樣對不對!

謝謝大家!

2014-01-17 14:05 發佈

文章關鍵字 RO 方法濾水器

放牛的

放牛的
個人積分：24分
文章編號：48286170

24分

2樓

2014-01-17 16:37

四面閥是靠RO製水後的高壓來控制前端進水的! 但您家的RO似乎少了高壓這部份...意謂RO造完水後系統不會關閉進水,水有可能會持續由廢水比排放掉(視前端的水壓而定)
可能的話,建議改成電磁閥來控制進水(如您所附的圖三),順便可以加入自動沖洗功能以延長RO膜的壽命. 露天應該可以搜尋到相關套件. 一千五左右應該就可搞定.

Mike Liao

Mike Liao
個人積分：6分
文章編號：48286785

6分

樓主

2014-01-17 17:13

我家的也是有高壓及低壓，只是接法和圖2有差距，不知道是否按照圖2接法重新接就可以解決呢?
有想過改成電腦控制，但家母覺得要換不如就買新的，網拍價格約4000的那種。
感謝解惑。

放牛的

放牛的
個人積分：24分
文章編號：48287622

24分

4樓

2014-01-17 18:02

注意四面閥的標示, 不接錯應該就沒問題! 一個NTD50左右,即然要拆了就順便換新的吧.
有空可以拆開看看四面閥的結構,了解其作動原理就可以知道為什麼要改用電磁閥?

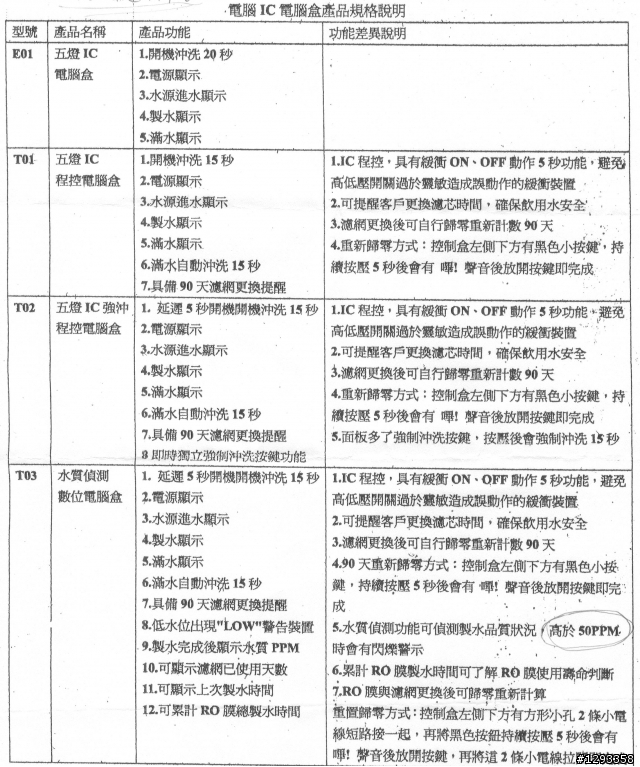

四千應該是用E01型的控制器,我個人比較喜歡T01型的控制器,參考看看.

Mike Liao

Mike Liao
個人積分：6分
文章編號：48289453

6分

樓主

2014-01-17 20:39

想再次請教您!電磁閥是這種嗎?高低壓是否也該同時更換了呢?
您說的一千五左右搞定是不是包含微電腦及自動沖洗功能?

我列出要換的東西，不知道有沒有少
1. 美國USA原裝一年份NSF濾心9支入
2. 美國原裝FILMTEC 50G RO膜
3. 2分管、藍色、PE材質單價5米
4. 台製NSF認證RO儲水桶(壓力桶)5.5加崙
5. 廢水比450(原本是廢水豆，所以需要兩邊接頭)
6. 數位TDS水質檢測筆
7. 兩分三通X1
8. 兩分管接濾殼L型X7
9. 三通左右接2分管上面是3分接高壓
10.NSF42 RO膜殼組合包含接頭
11.高低壓
12.電磁閥
這樣約2700元左右

如果要改成正確接法是否要把兩分三通(7)改成兩個(9)這項?

再次感謝您專業的回答! 萬分感謝!!

otis0418

otis0418
個人積分：42分
文章編號：48294737

42分

6樓

2014-01-18 8:26

做個筆記滿不錯的圖
121212121212112

s5912219

s5912219
個人積分：27分
文章編號：48304799

27分

7樓

2014-01-19 0:02

水源--第一道--低壓閥.電磁閥--馬達--第二道--第三道--ro膜--高壓閥--壓力桶.後置活性碳--鵝頸龍頭

110v--低壓閥--高壓閥--電磁閥--變壓器--馬達

記憶中是這樣，有誤請指正

Mike Liao

Mike Liao
個人積分：6分
文章編號：48362367

6分

樓主

2014-01-22 16:22

我買回電磁閥(24VDC)要裝時發現我的變壓器是24VAC，沒辦法裝，問店家說沒有24VAC的電磁閥，這該怎麼辦?還是只能裝回四面閥了。

放牛的

放牛的
個人積分：24分
文章編號：48365101

24分

9樓

2014-01-22 19:27

一般RO用的IC控制盒其輸入與輸出都為110Vac,也就是要選用110Vac的電磁閥! 馬達也是要經變壓器由110Vac轉成24Vdc再使用. 若您不想用IC控制盒只想用24Vdc的電磁閥控制進水,或許可考慮跟馬達共用一個變壓器,也就是電磁閥與馬達同時動作(電路並聯)
剛剛用 "RO IC控制盒" 或 "RO 自動沖洗"在露天搜尋了一下, 發覺其實不到 NTD900 就有自動沖洗功能的套件,含IC控制盒x1,電磁閥x2, 高低壓閥,接頭....
一般RO會用到的接頭多為兩分管與兩分牙在轉來轉去,網購一個大約五塊左右(一般水電材料行大約要NTD20),建議各種型式多買幾個當備品,反正運費只算一次.
若您對自己動手RO有興趣,可在此討論區搜尋一下Jacky197大的文章,該有的應該都有了...

jacky197

jacky197
個人積分：94分
文章編號：48385639

94分

10樓

2014-01-24 0:24

Mike Liao wrote:
想再次請教您!電磁閥...(恕刪)

我之前DIY 也是把建商送的沒低壓閥四面閥舊機改成有低壓閥電磁閥機種 , 因為四面閥容易漏水漏到不知情 ...

你是買了什麼花了 2700 , 印象中我情形和你一樣 DIY 弄到好外加濾材全換 + 一年份濾芯 + 壓力桶花了1千 5 多吧 (年代久遠懶的細算) ....

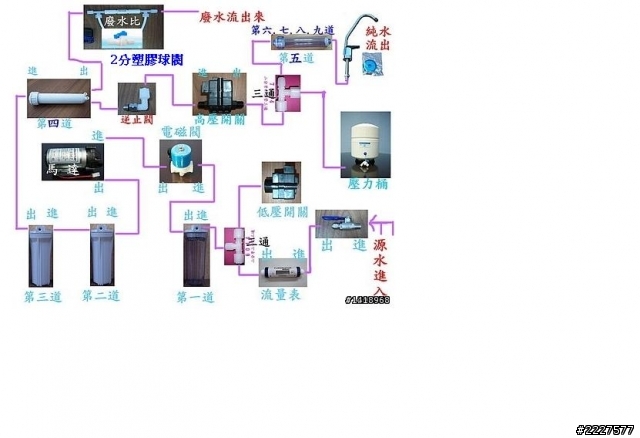

我拿你的圖大略修改一下 , 舊機了不建議安裝自動沖洗系統 , 老實說效用看不出來 , 況且自動沖洗只是在增加RO膜而己 , FIMLTEC 50G RO膜也才 450元不貴 , 沒必要加購自動沖洗系統 , 電子用品一旦壞了麻煩一大堆 , 那個我沒裝過 , 但我家的我改成手動沖洗系統 , 想到時可以沖個3分鐘 .....

廢話不多說 : 看附圖吧

手動沖洗球閥全開表示沖洗 , 關掉表示回復正常 , 不是很建議使用 , 因為老是打開後忘掉關掉 , 導致純水做不了 , 廢水一大堆 .....

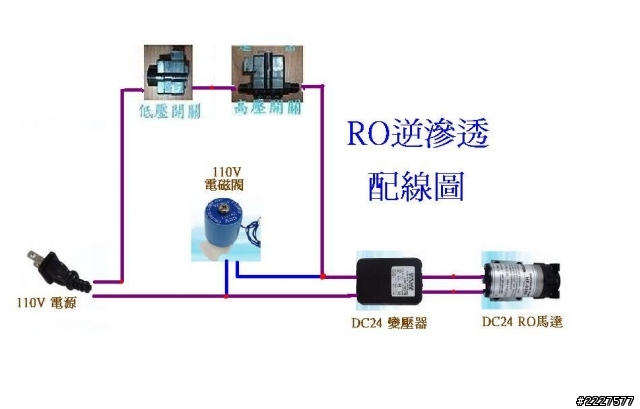

你不小心買到 DC24的電磁閥去跟店家換成 110V 的電磁閥 , 價格一樣 , 接線法就接到變壓器之前(並聯 )

ps 配線圖好像是這樣,先這樣有問題在討論吧

請教RO濾水器 安裝方法!

請教RO濾水器安裝方法!
