冰箱線路圖達人請進來東元小鮮綠 84年製

綿羊盪鞦韆

綿羊盪鞦韆
個人積分：5分
文章編號：46056571

5分

樓主

2013-09-09 23:43

這個圖是不是沒有除霜定時器!!
而是用電子機板來除霜??
冰箱線路圖達人請進來東元小鮮綠 84年製

然後圖片上方那個很大的電阻是做甚麼用的??
如果說這台電冰箱的故障情形是結霜到冷藏不夠冷

75度正常電熱正常
那是不是就是這塊基板有問題還是那個大的電阻有問題??

冰箱線路圖達人請進來東元小鮮綠 84年製

2013-09-09 23:43 發佈

文章關鍵字冰箱線路圖達人 84

致命啦

致命啦
個人積分：11分
文章編號：46058046

11分

2樓

2013-09-10 1:35

綿羊盪鞦韆 wrote:
這個圖是不是沒有除霜...(恕刪)

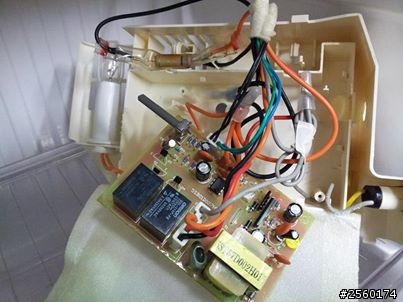

左下角恆溫控制基板應該是電子式控制器

有除霜阿

冷媒太少!!!!!!

jeckmin

jeckmin
個人積分：890分
文章編號：46069154

890分

3樓

2013-09-10 16:20

電阻器.照圖面是恆溫加熱器.(我猜是保持電控板不結露.冰)
不除霜?!.除霜繼電器.
冷藏不冷-冷度不足.結霜太厚.風扇不轉.調節風口故障.

kuny

kuny
個人積分：1693分
文章編號：46071752

1693分

4樓

2013-09-10 18:43

不除霜應該先查除霜senser
除霜紅線的繼電器是否全程OK?!
不會半途接觸不良?!
風扇馬達老化,轉速不夠也有可能!

綿羊盪鞦韆

綿羊盪鞦韆
個人積分：5分
文章編號：46075373

5分

樓主

2013-09-10 22:41

感溫器會不會故障呢??

綿羊盪鞦韆 wrote:
這個圖是不是沒有除霜...(恕刪)

kuny

kuny
個人積分：1693分
文章編號：46078589

1693分

6樓

2013-09-11 2:31

沒錯!溫度感溫器應該最先動作!
才開始除霜的後續動作!

casper31912345

casper31912345
個人積分：234分
文章編號：46079219

234分

7樓

2013-09-11 6:10

綿羊盪鞦韆 wrote:
這個圖是不是沒有除霜...(恕刪)

可能只是送風馬達異常.
沒有辦法把冷空氣從蒸發器送出來.
導致蒸發氣結冰越來越厚.
冰庫內氣流沒有循環當然溫度降不下來.

如果說男人流著騙子的血液... 女人就有著演員的天份...............

tinajui

tinajui
個人積分：717分
文章編號：46081853

717分

8樓

2013-09-11 10:05

我家也是鮮綠,只是少了一個小
前陣子剛自已修好

你等冰箱除霜完畢開始運轉時敢快把上層的面板打開看看是否以正確完全除霜,
要是有冰沒溶解,有二個狀況
1、溫度開關故障(接點老化,買一個回來在把有問題的拆開來看,有一點年代的最好換掉)
或是把溫度開關放離電熱遠一點,減少運轉提早起動
2、電熱器老化（我有買一個38CM的跟原本的放一齊比較,舊的看不到電熱器紅紅的發熱，於是二個並聯）
有年代的最好也換掉

綿羊盪鞦韆

綿羊盪鞦韆
個人積分：5分
文章編號：46096287

5分

樓主

2013-09-11 22:53

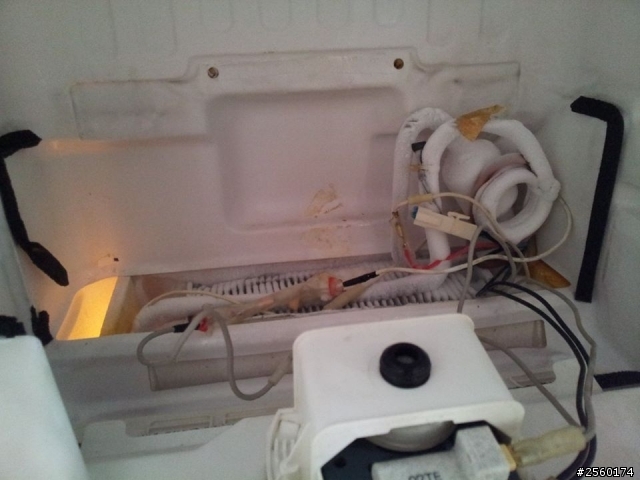

插電使用一天
因為我風扇沒有裝上去所以冷凍室的水沒有結冰
然後冷排只有一層薄薄的霜
下面冷凍溫度約10度放雞蛋那裏

所以我現在把風扇裝回去讓他有冷風循環看水會不會結冰

綿羊盪鞦韆

綿羊盪鞦韆
個人積分：5分
文章編號：46150210

5分

樓主

2013-09-14 22:25

試了四天下面的溫度從10度變15 18度到今天第四天變成20度
完全不冷
但是上面還是會結冰
請問哪裡有問題呢?
最後第四天是變成這樣

冰箱線路圖達人請進來 東元小鮮綠 84年製

冰箱線路圖達人請進來東元小鮮綠 84年製
