先從原廠的規格圖開始

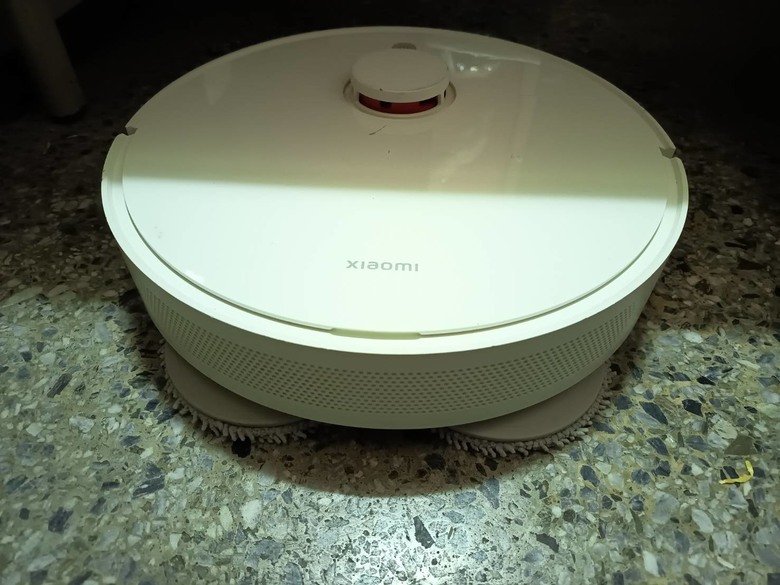

準備清潔拖地前的後背圖，可以看見兩個圓盤抹布

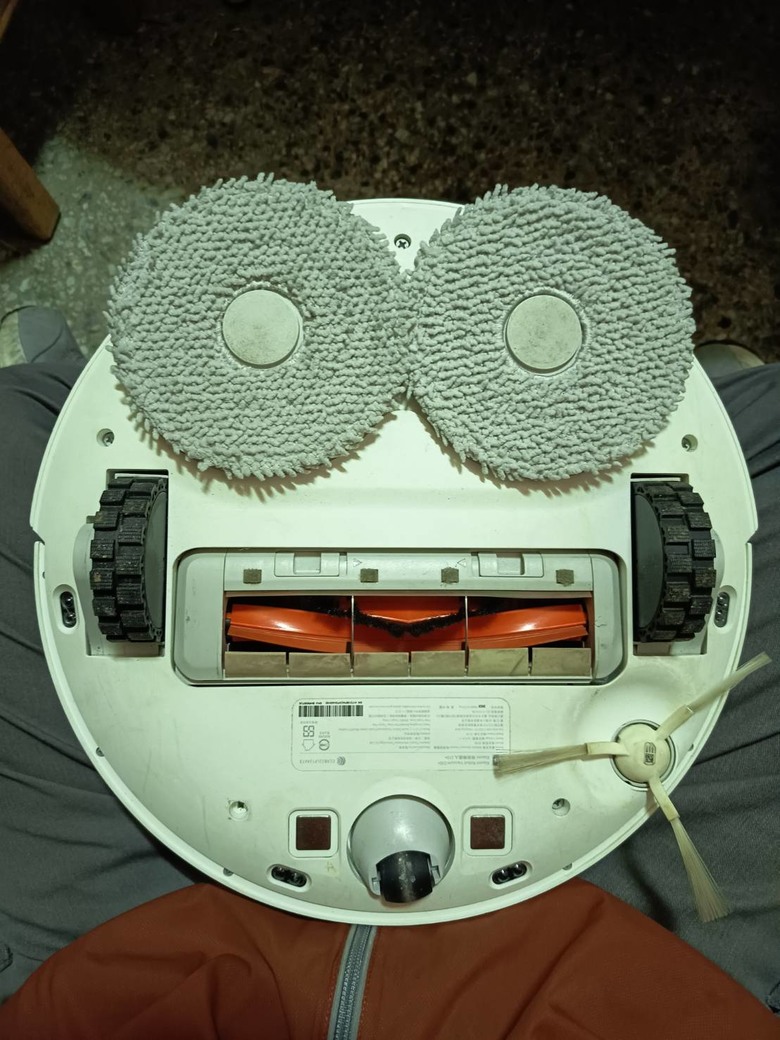

底座的圖片，除了清掃的紅色滾輪刷子，與 兩個圓盤 拖地抹布

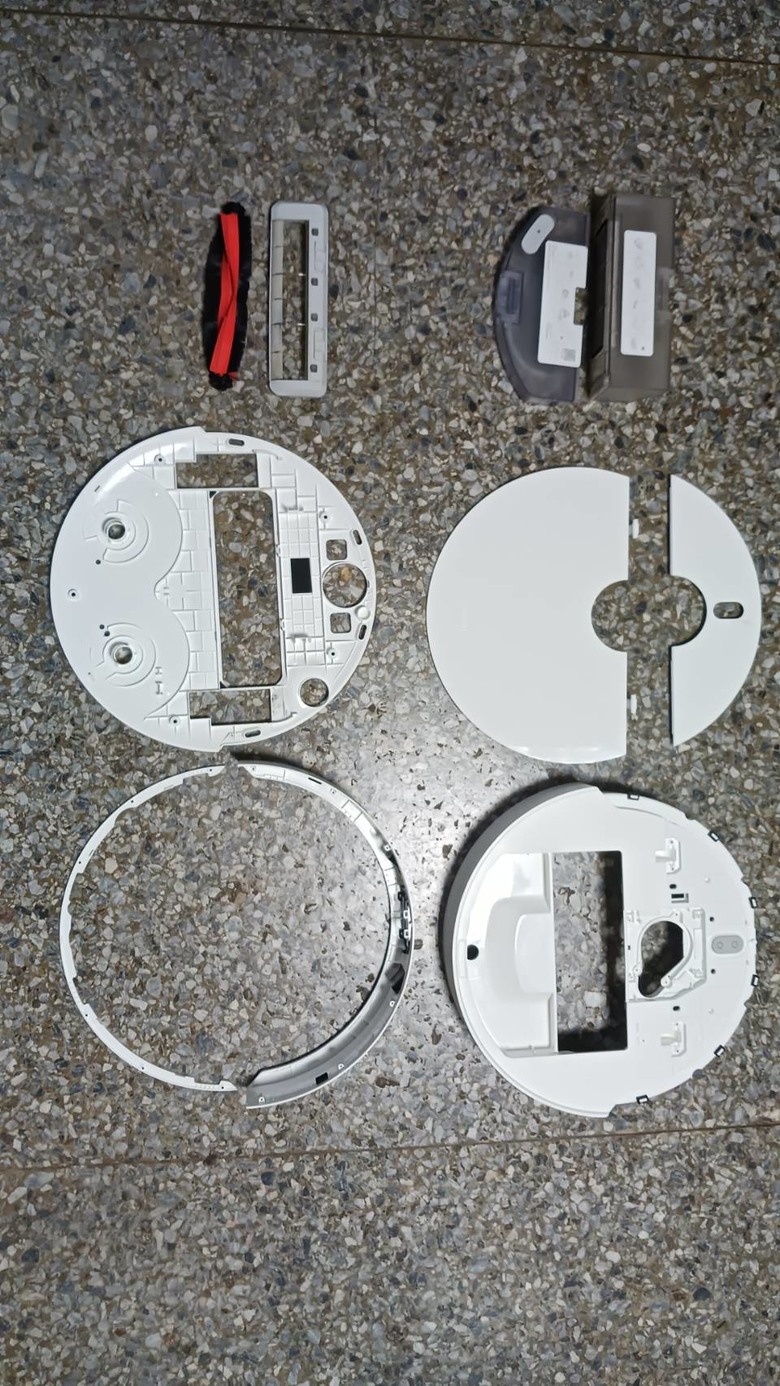

拆開後放在地面排列的塑膠外殼組合件
先拆除上部小半月形外蓋

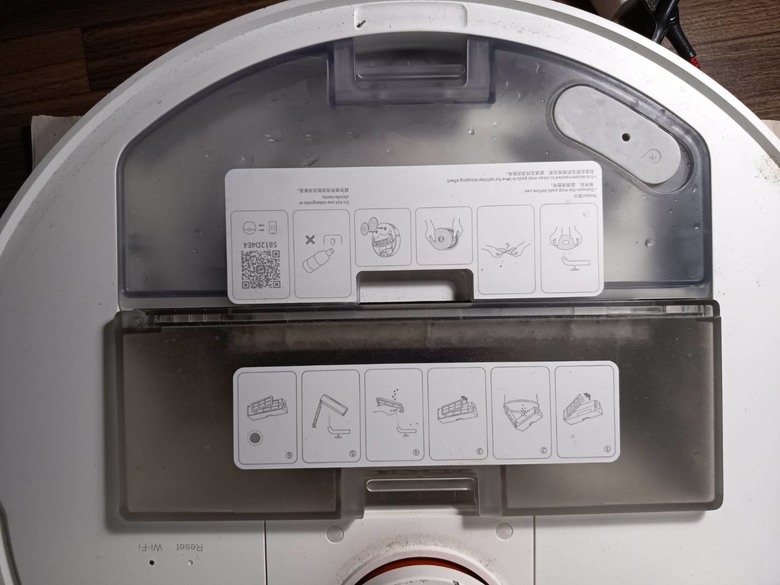

打開大半月形外蓋後可見 集塵盒 與 水箱

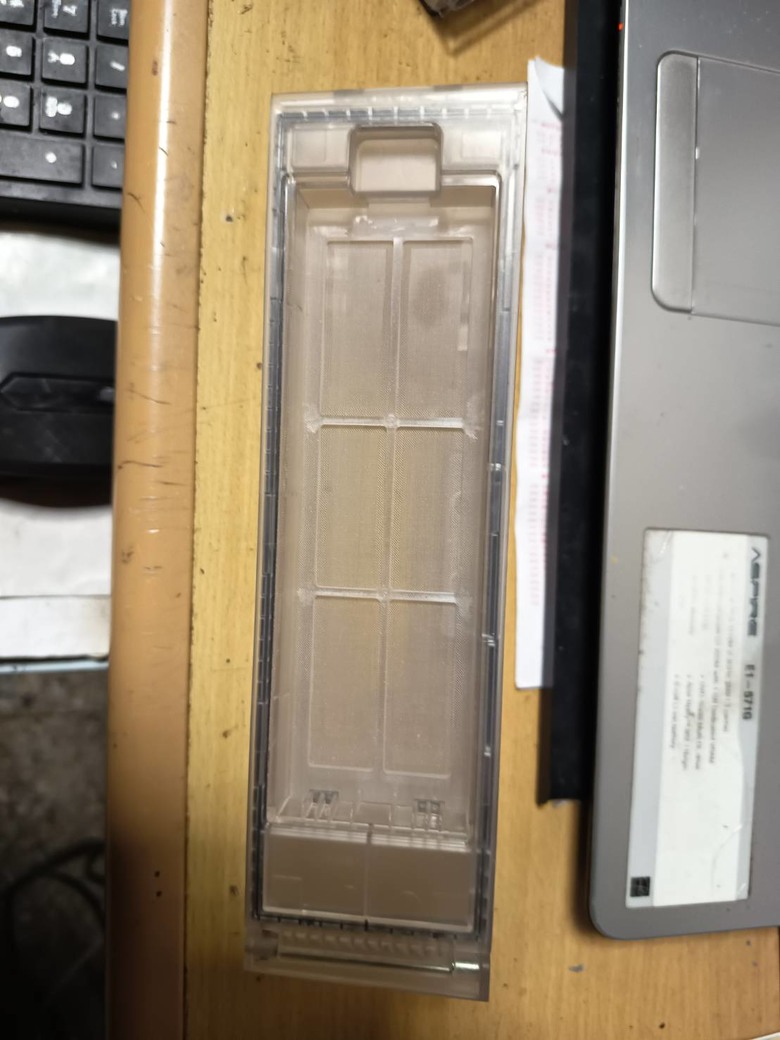

集塵盒拆除濾心後可見如吸塵器般有一細網的過濾層

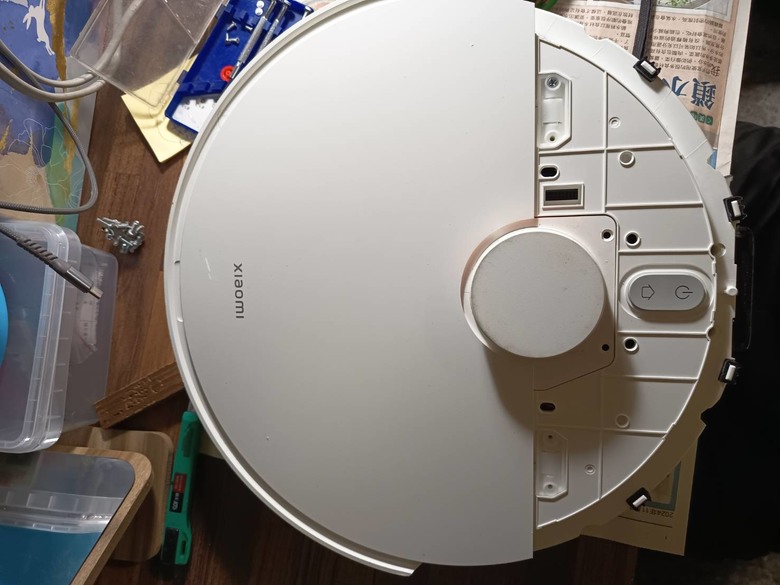

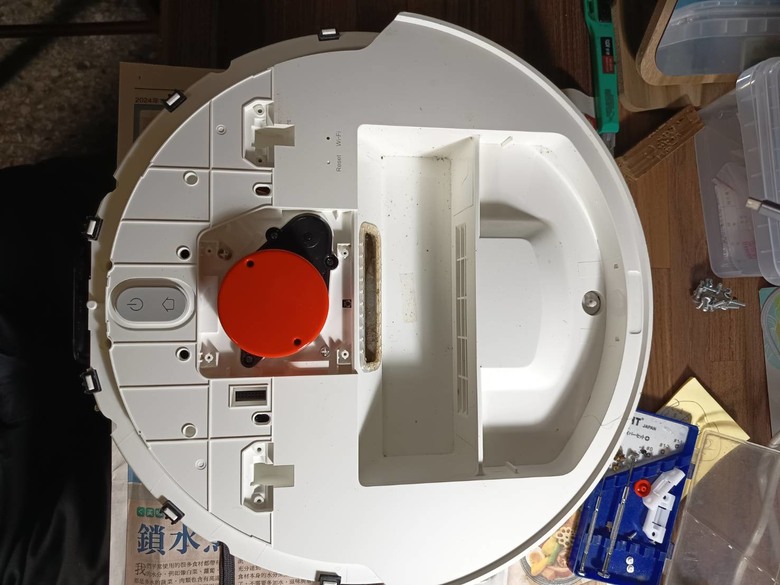

再拆除上部大半月形外蓋，紅色的圓形轉盤是 LDS 雷達

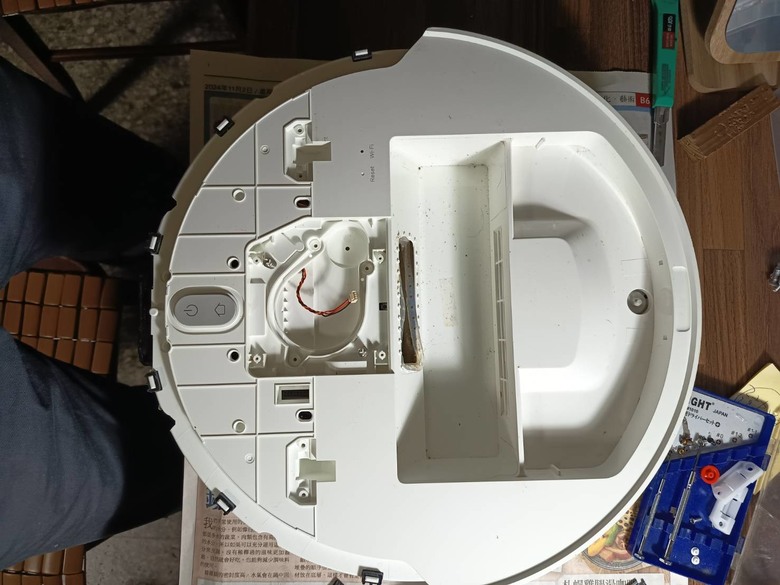

拆除 LDS 雷達

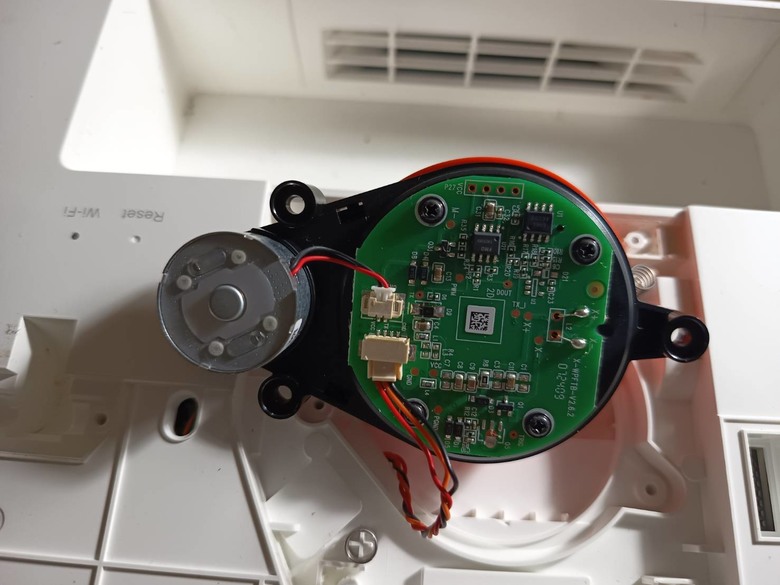

LDS 雷達底部的線路板
清掃後，拆除清潔滾刷後可見髒污的滾輪內部

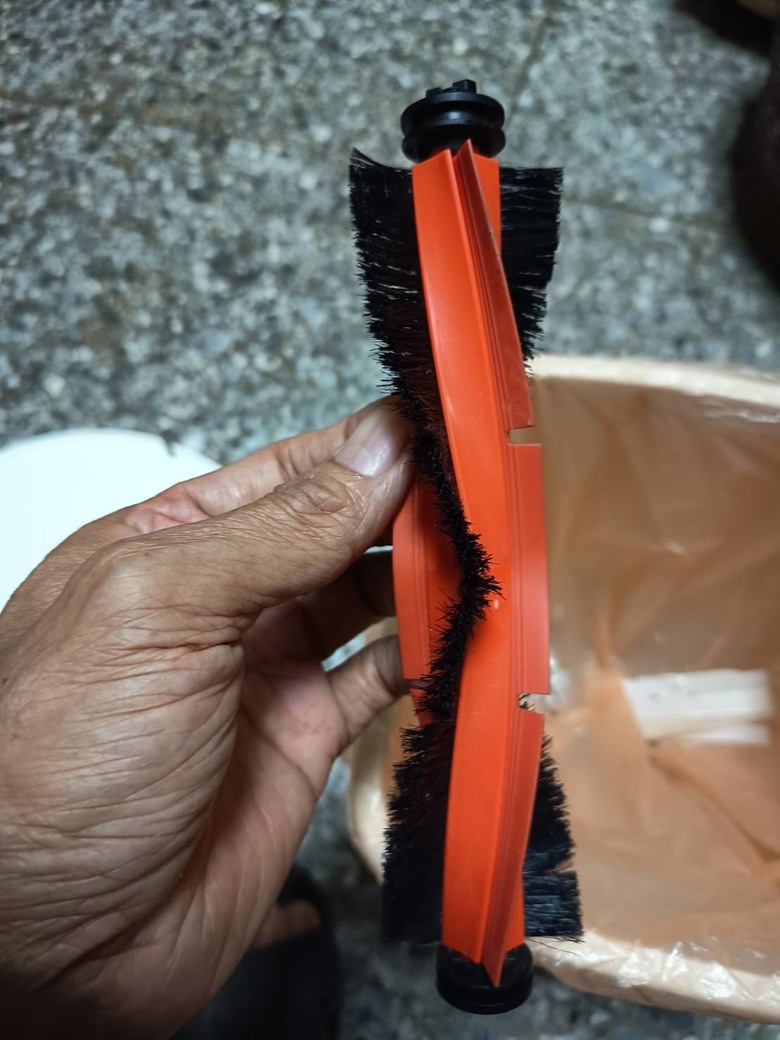

可拆卸 刷毛 與 邊條 的 清潔滾輪刷子

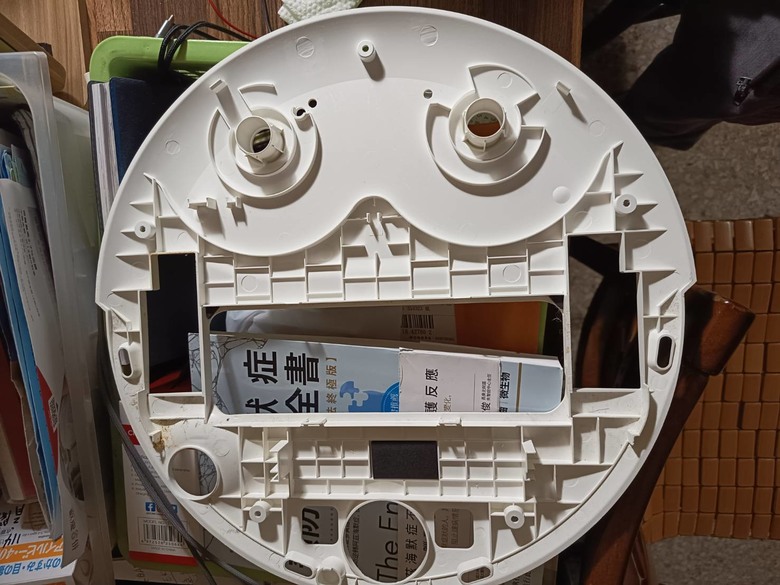

拆除底部的塑膠蓋

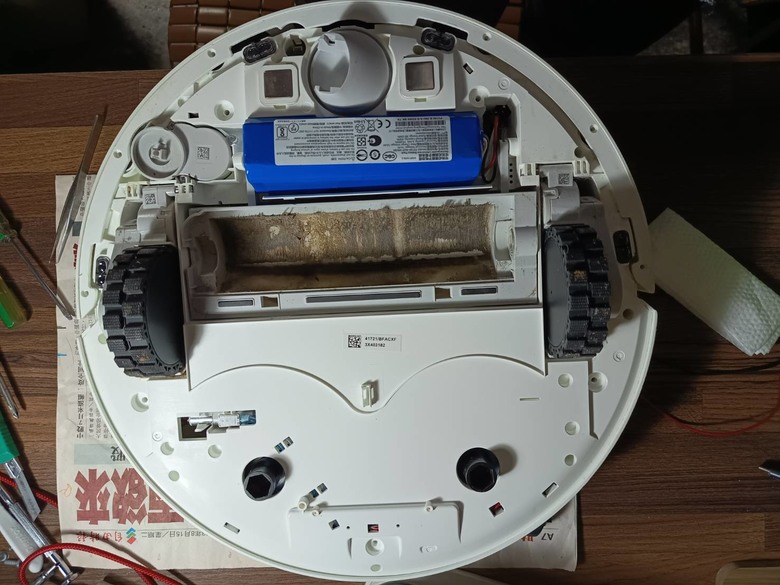

藍色電池盒安裝位置

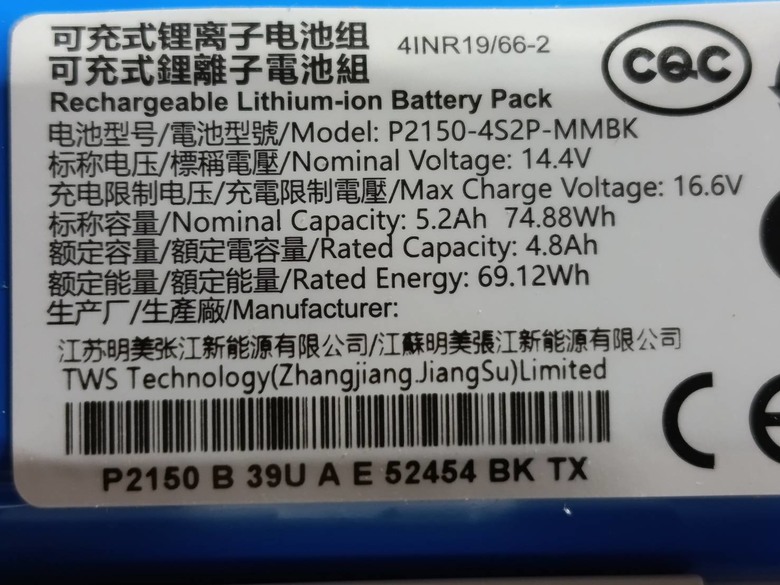

電池的規格 14.4V 5.2AH 充滿電 16.6V

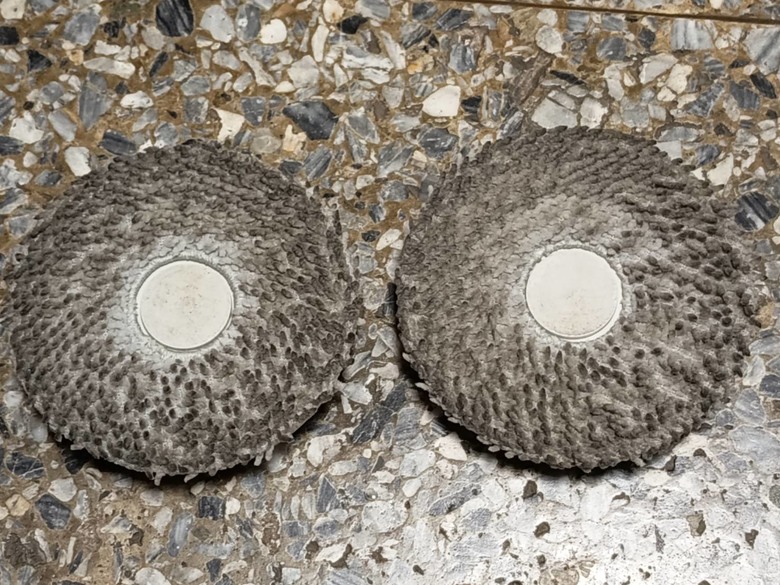

清潔後髒污的圓型拖部圓盤，圓形拖布上蠻髒的，需要拆下來清潔與沖洗，或是更新。

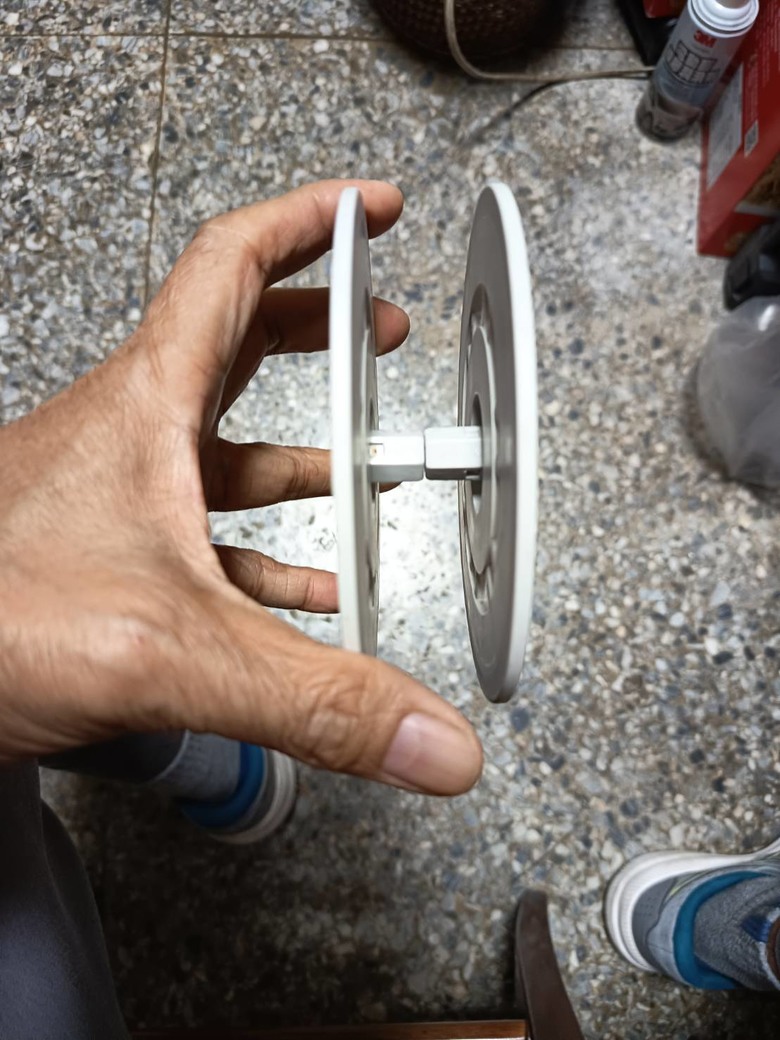

這兩個拖地圓盤底座是有磁性的，磁力不弱

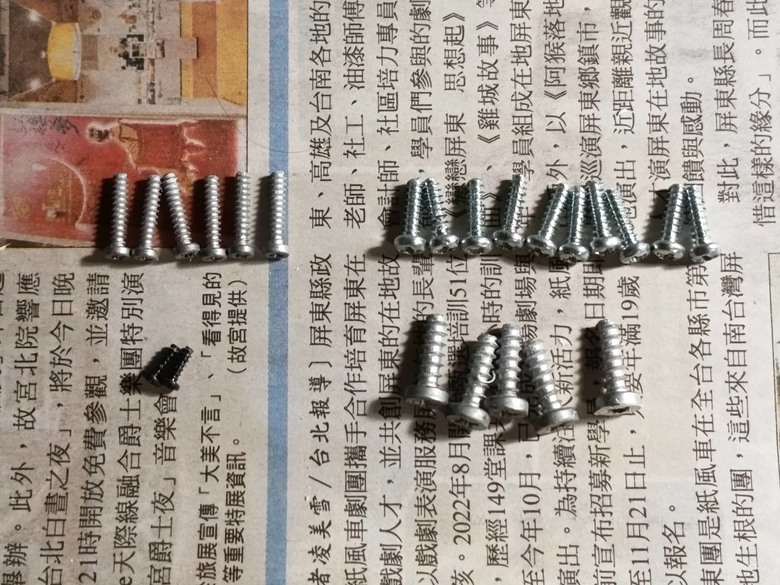

此時拆下來的螺絲，有 4 個種類，還有 主機板與電源開關板與視覺鏡頭未拆除

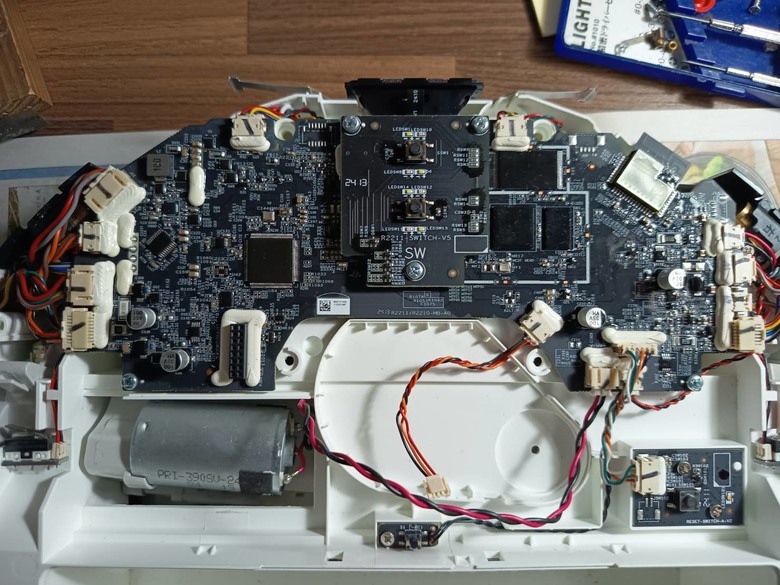

上部 主機板 與 電源開關板 與 視覺鏡頭 的接線圖，那個馬達是 下方清潔滾輪驅動馬達

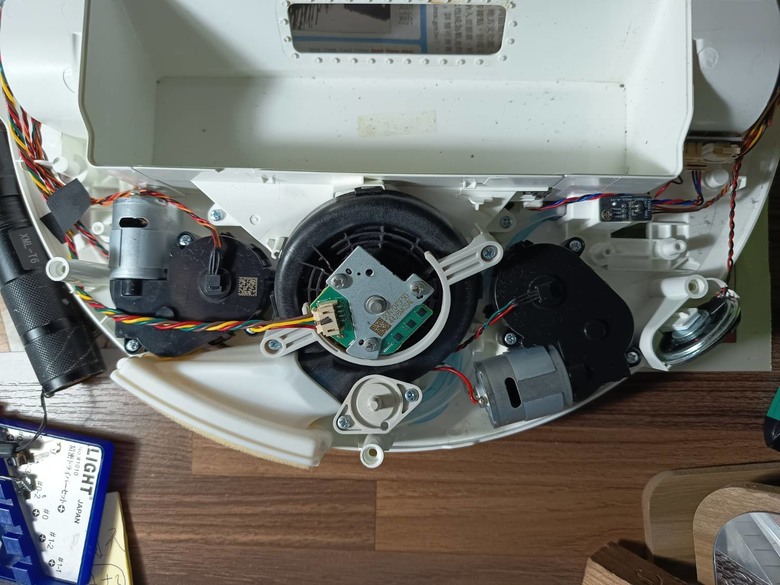

上部 後端 的馬達，中間是吸塵器無刷馬達，兩邊是 拖地圓盤的兩個有刷買達 位置圖
整個拆解過程，大約就是這樣。不是很難拆，但是還是要小心一些，畢竟都是塑膠製品，而且是用卡榫結合，稍微大力一些就會斷裂，斷了只能買快乾膠水來修補。
