Dyson電池拆解更換與您可以也好奇的幾個問題!

Dyson電池拆解更換與您可以也好奇的幾個問題!

使用過Dyson吸塵器的朋友應該都會遇到,電池持久度越來越差!

甚至閃紅燈.或者藍燈閃爍不過電的問題!

以我的v7 mattress來說~使用習慣是每天都會清掃房間地板一輪!

然後用完就放充電架上充電! 大概2年左右老婆開始反應強力模式瞬間就沒電了!

一般模式勉強吸完房間還可以! 我也就一直不理會!

不過後續更嚴重到就是按壓完全沒反應了就是...

所以我就決定...拆開看看吧!

這篇文章我主要想驗證幾個問題!

Q1.BMS判定電池異常鎖板之後是不是就真的沒辦法解鎖

Q2.BMS鎖板之後是真的電池效能變差了,還是板子的原因進行保護

Q3.大概的幾種解套方式

Dyson電池拆解更換與您可以也好奇的幾個問題!Dyson電池拆解更換與您可以也好奇的幾個問題!

電池從吸塵器取下的照片我就跳過了~ 基本上就是三顆螺絲而已!

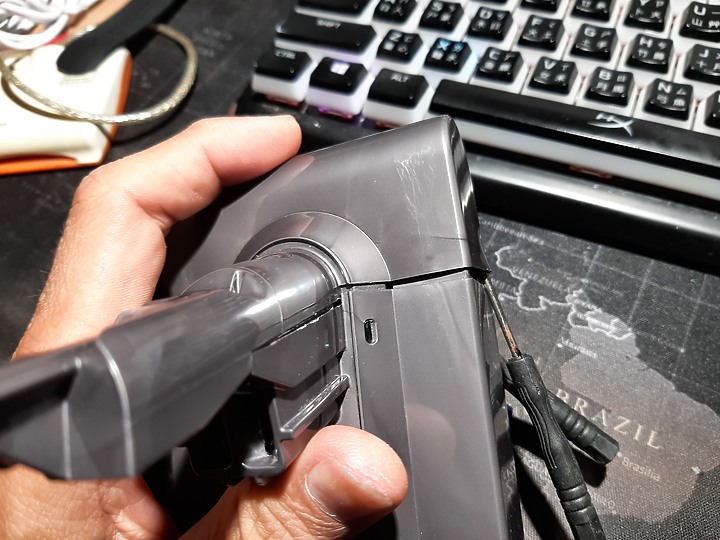

比較難拆的是電池的塑料殼!

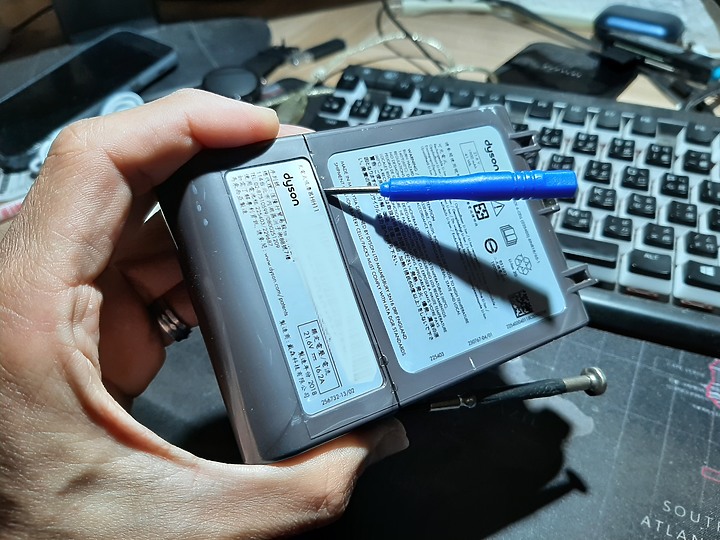

基本上就是都卡扣互卡~ 如果想要不傷到外殼刮痕! 可以考慮用塑膠片撐開!

Dyson電池拆解更換與您可以也好奇的幾個問題!Dyson電池拆解更換與您可以也好奇的幾個問題!Dyson電池拆解更換與您可以也好奇的幾個問題!Dyson電池拆解更換與您可以也好奇的幾個問題!

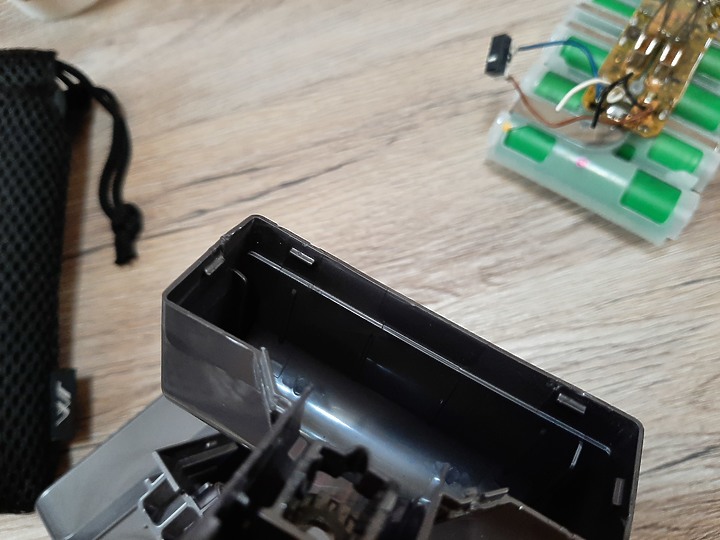

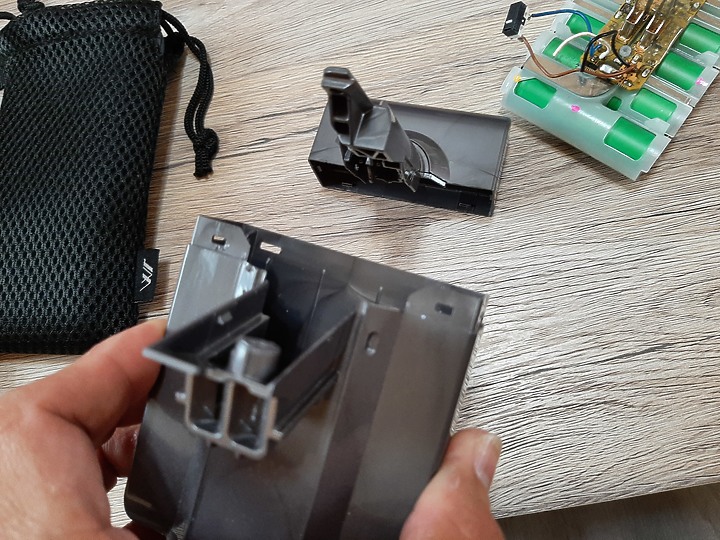

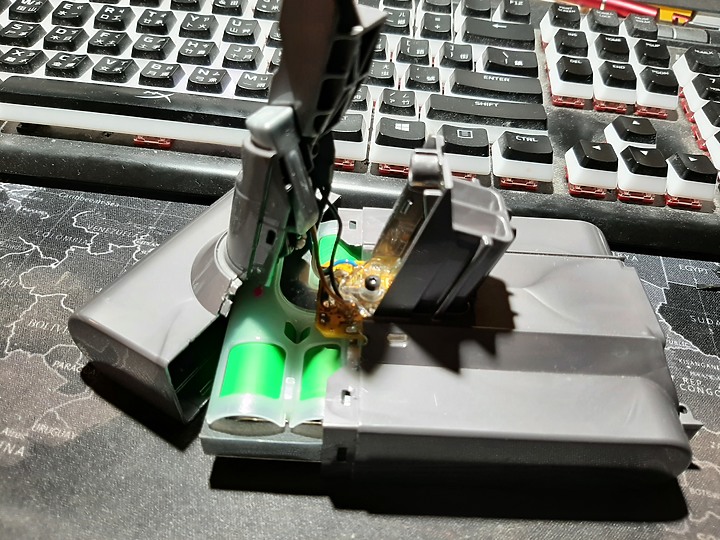

拆解後的樣子~ 大家可以看到 就真的都是塑膠扣互卡而已!

Dyson電池拆解更換與您可以也好奇的幾個問題!

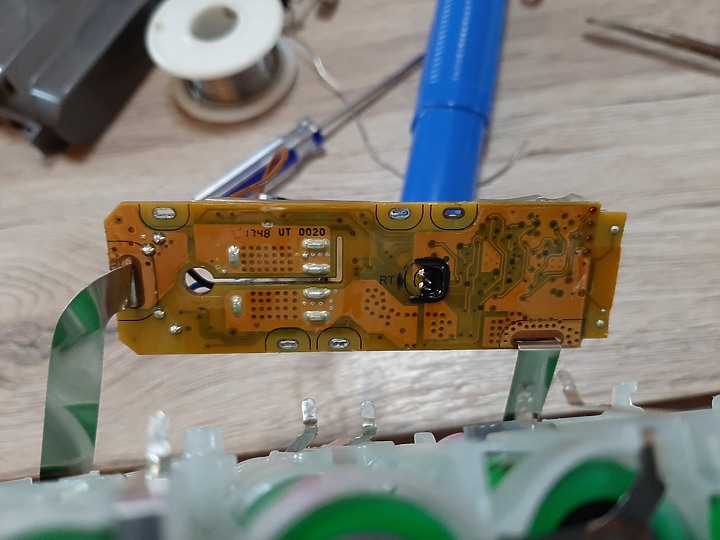

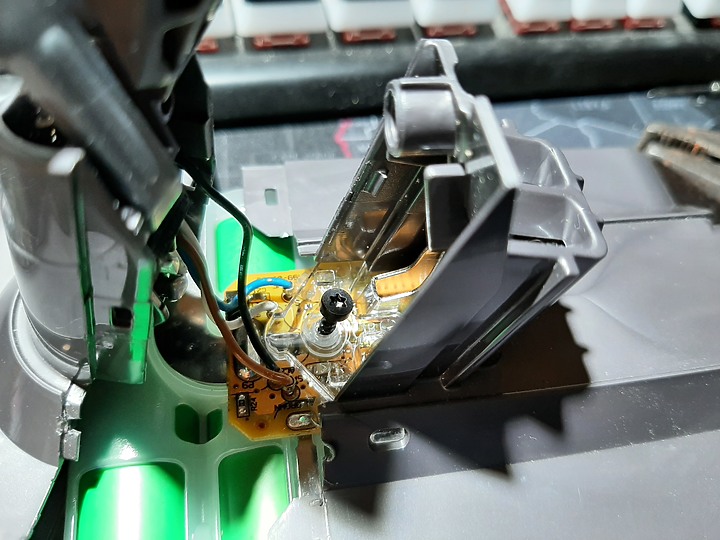

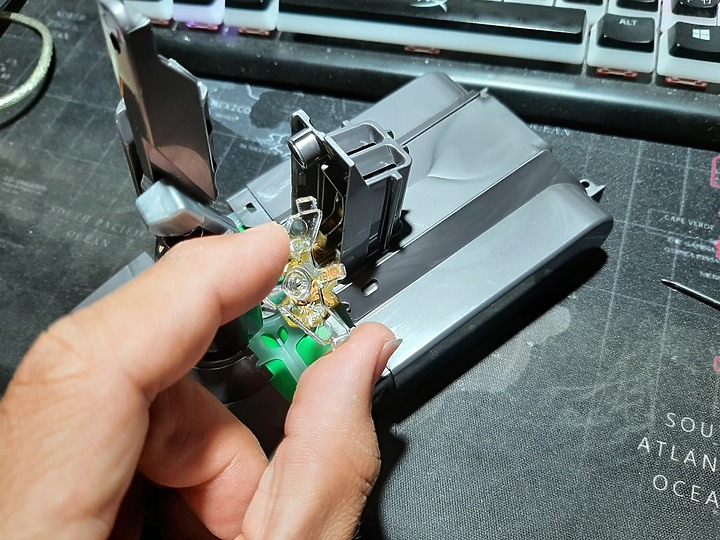

拆開後~ 機板上頭有顆固定螺絲~ 使用星型起子

Dyson電池拆解更換與您可以也好奇的幾個問題!

固定的東西包括了壓克力導光板! 功能就是把指示燈的光引導到外殼指定位置!

Dyson電池拆解更換與您可以也好奇的幾個問題!

側面的部分包括按壓開關(裏頭有彈簧請小心) 下方是充電孔!

Dyson電池拆解更換與您可以也好奇的幾個問題!

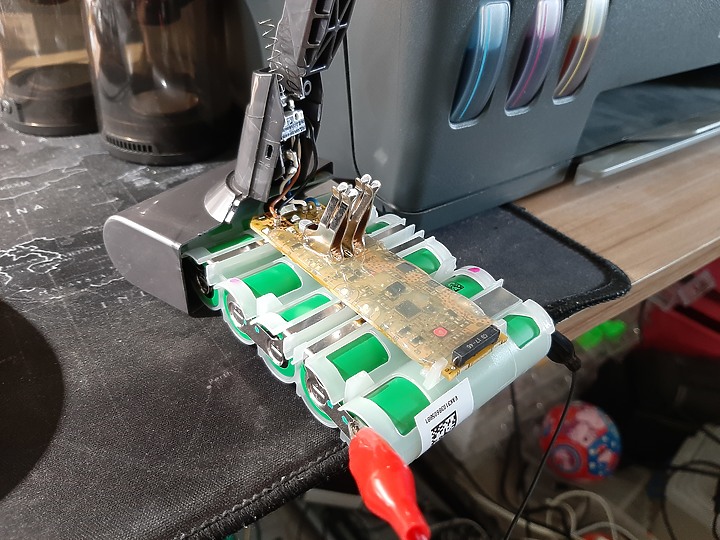

關於BMS鎖板的原因有很多~ 比較常聽到的就是裏頭的電池電壓不平衡!

所以板子判定電池異常才鎖住!

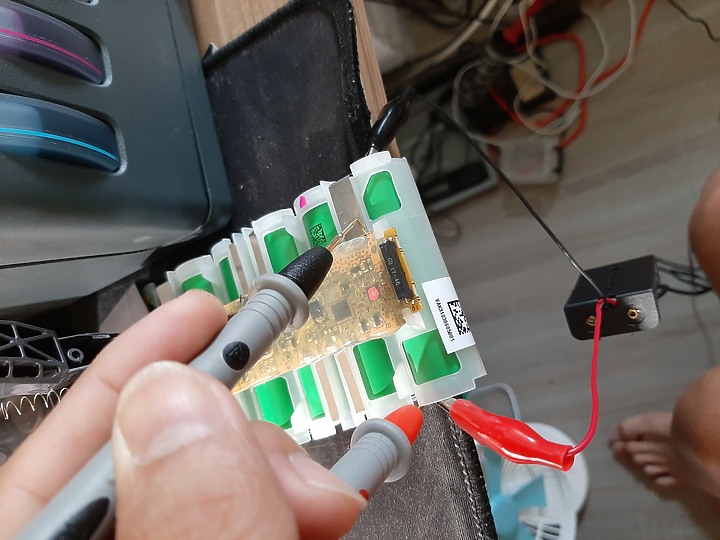

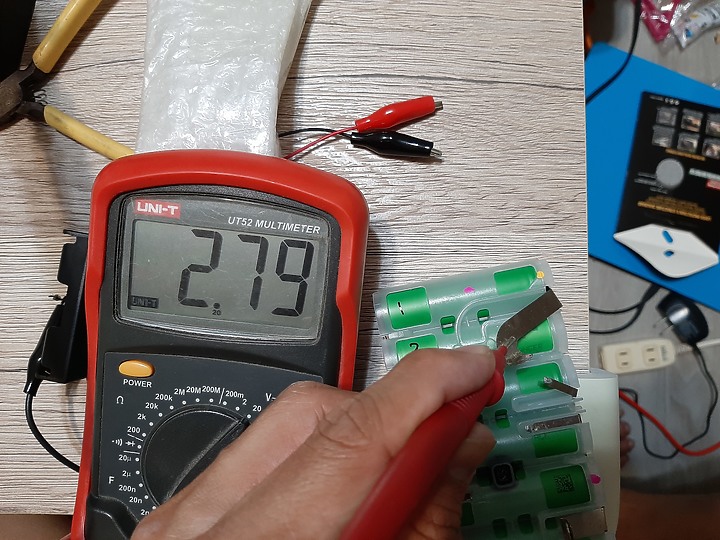

所以~ 第一個想法就是先手動的方式把每顆電池充到4.2V 看板子會不會解開!

Dyson電池拆解更換與您可以也好奇的幾個問題!

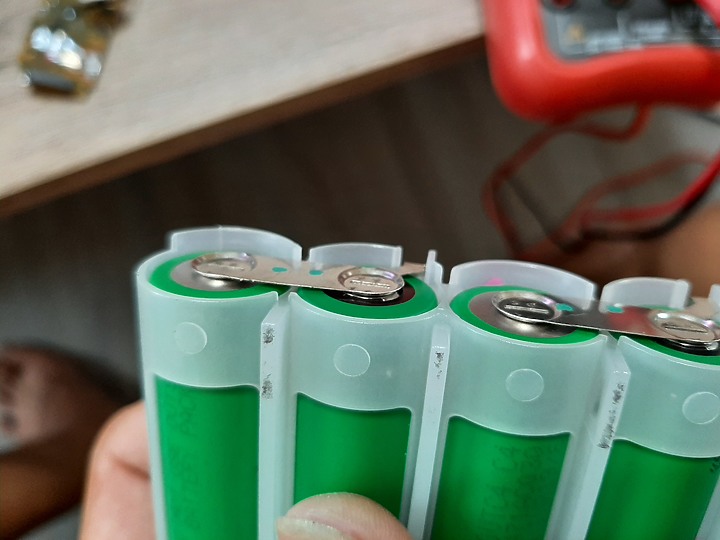

題外話~ 鋰電池過放之後會保護! +極方向有個安全閥!

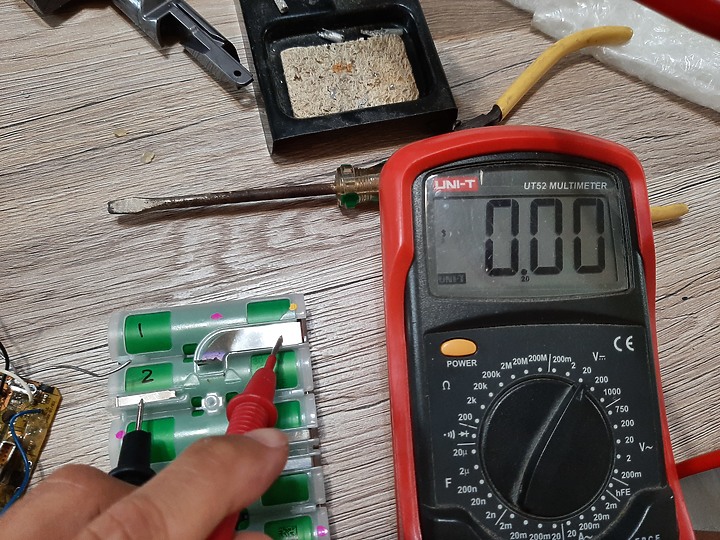

如果你是完全量不到電壓的情況! 通常都是安全閥做動的關係!

Dyson電池拆解更換與您可以也好奇的幾個問題!Dyson電池拆解更換與您可以也好奇的幾個問題!

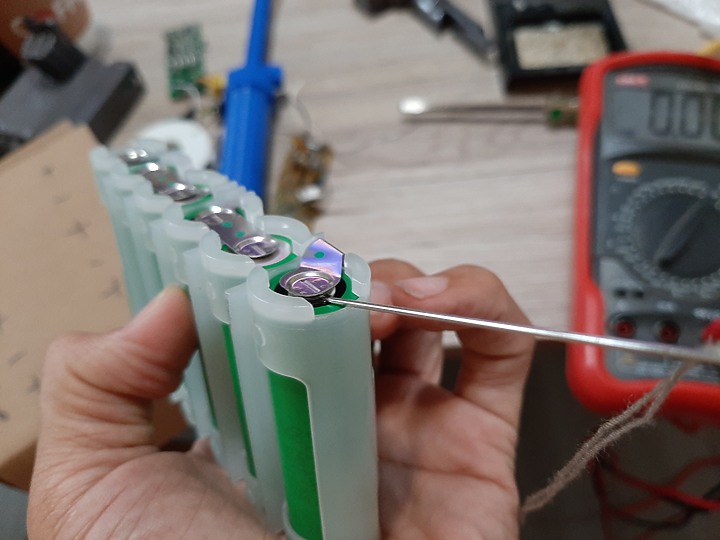

用個扁平的東西 按壓一下! 會聽到洩氣的聲音!

Dyson電池拆解更換與您可以也好奇的幾個問題!

再量測就會有電壓了~ 就可以進行充電!

Dyson電池拆解更換與您可以也好奇的幾個問題!

如果是電壓過低讓外接的充電器不能識別! 就是先用外部電壓拉高到3.2V再去充

就像我當時候想把六顆電池充電平衡的概念一樣!

不過很遺憾的是....

根據自身測試的結果~ 只要BMS鎖板之後! 基本上不管是獨立充電

或者更換新電池都不會解鎖! 查了很多資料! 包括國外的論壇目前似乎都無解!

估計就是一個不可逆的設計! 只要板子觸發保護!

我認為除非機板上的韌體重刷! 不然都不會解開!

這種例子再BOSCH的藍牙喇叭上也有! 不過差異是BOSCH有韌體再網上下載!

可以靠著刷新韌體重新重置機板! 當然這只是猜測!

搞不好DYSON的設計是值接融斷某一個迴路 硬體的破壞! 當然都是猜測!

結論就是! 只要閃燈狀態! 基本上原廠BMS電路板就別想修復了!

但是有另一種說法是~ 如果你發現你電池續航力下降! 還沒鎖板的情況下!

提早更換電池~ 據說還能繼續使用! 但是這樣測試我手上也沒原廠板子!

只能等板上先進提供經驗跟資訊!

Dyson電池拆解更換與您可以也好奇的幾個問題!

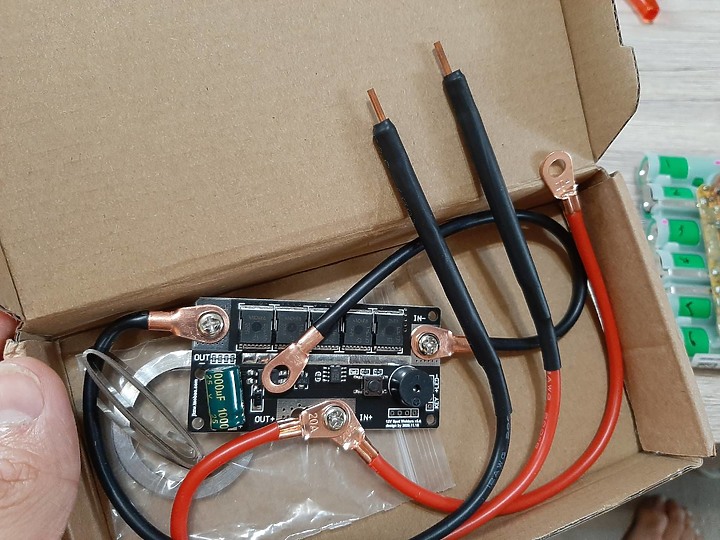

既然原廠BMS解不了~ 那就買塊副廠的電路板替換吧!

大概200台幣左右!

價格落差很多 包括週邊線組有沒有附贈之類的! 大家買的時候要注意

正常做法應該是~ 重新組合一套!

Dyson電池拆解更換與您可以也好奇的幾個問題!

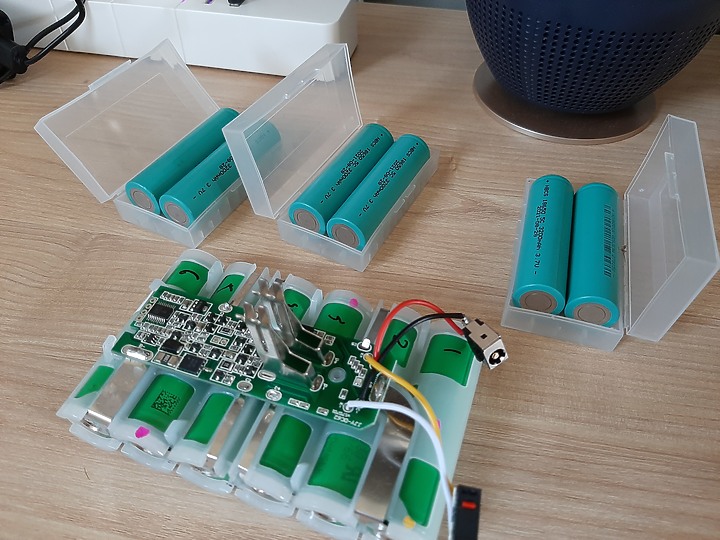

所以我也買了六顆動力電池~ 不過! 我沒打算換上新電池

因為我心裡有個疑問....

Dyson BMS判定故障的原因! 到底是基板問題 還是電池真的不行了!?

Dyson電池拆解更換與您可以也好奇的幾個問題!

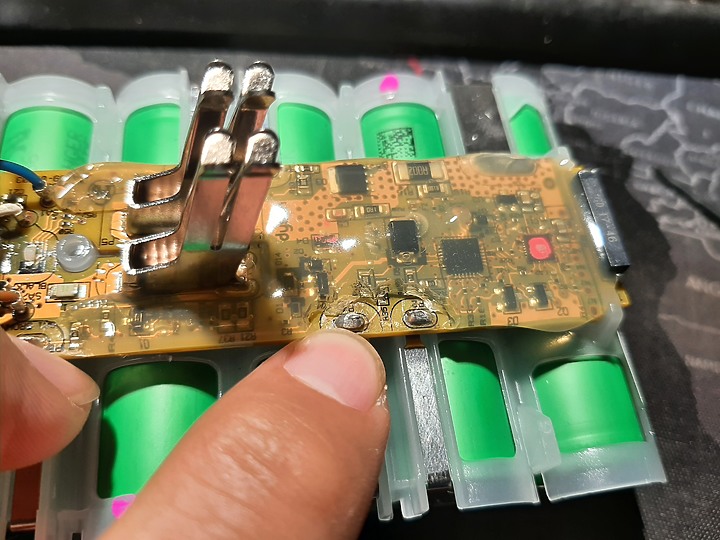

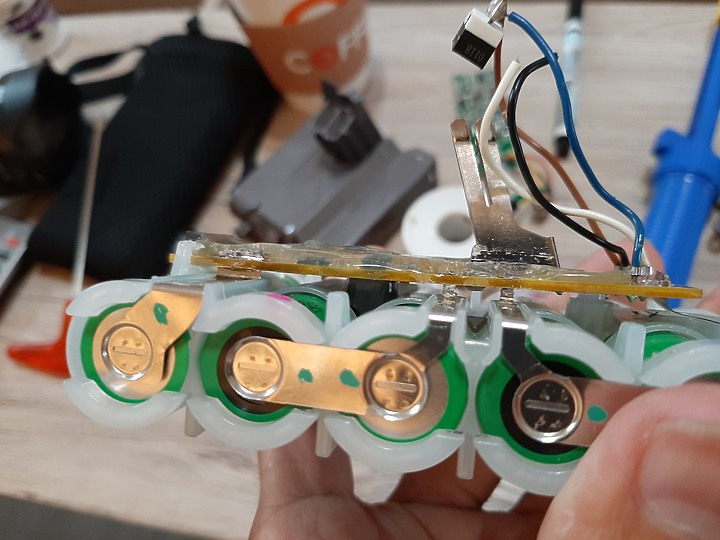

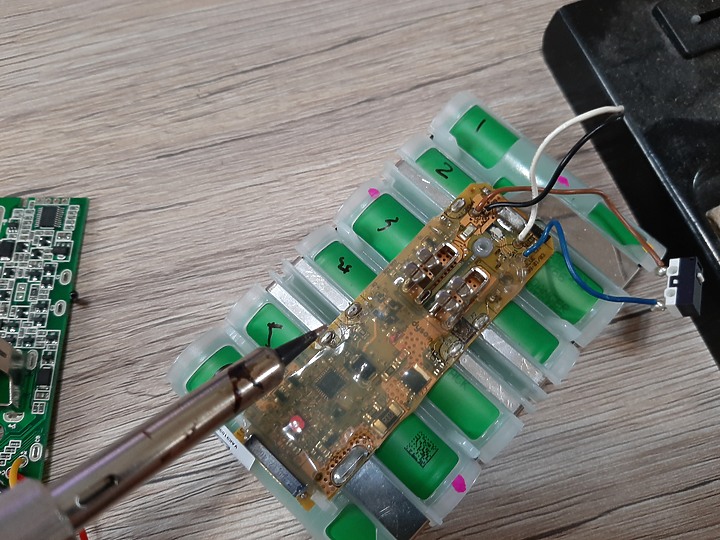

所以我打算先取下原廠的BMS 焊點的部分由於有上防水膠!

扒開就好!

Dyson電池拆解更換與您可以也好奇的幾個問題!

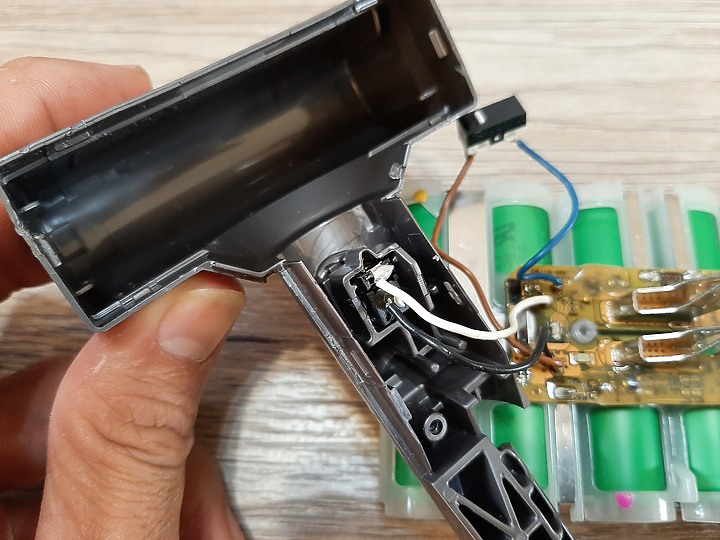

比較難拆的是這個充電孔!

Dyson電池拆解更換與您可以也好奇的幾個問題!Dyson電池拆解更換與您可以也好奇的幾個問題!Dyson電池拆解更換與您可以也好奇的幾個問題!

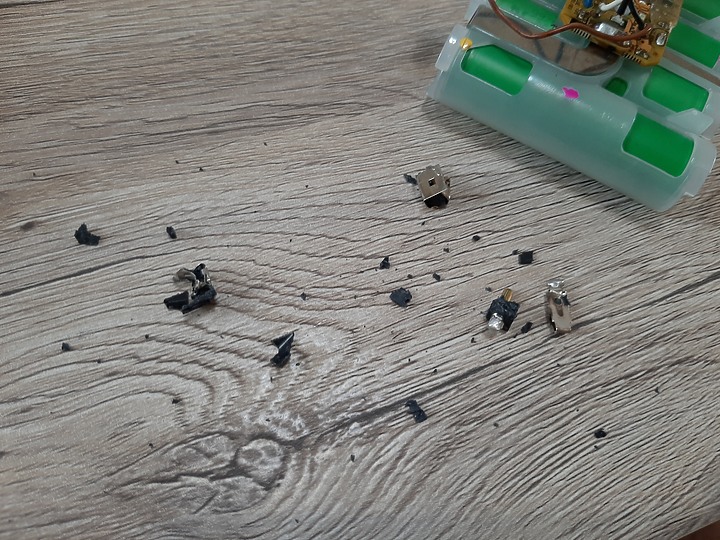

雖然知道他就是兩側卡住而已~ 但是就是很難退出來! 怕把外殼弄破!

乾脆拆壞原廠的充電孔!

Dyson電池拆解更換與您可以也好奇的幾個問題!

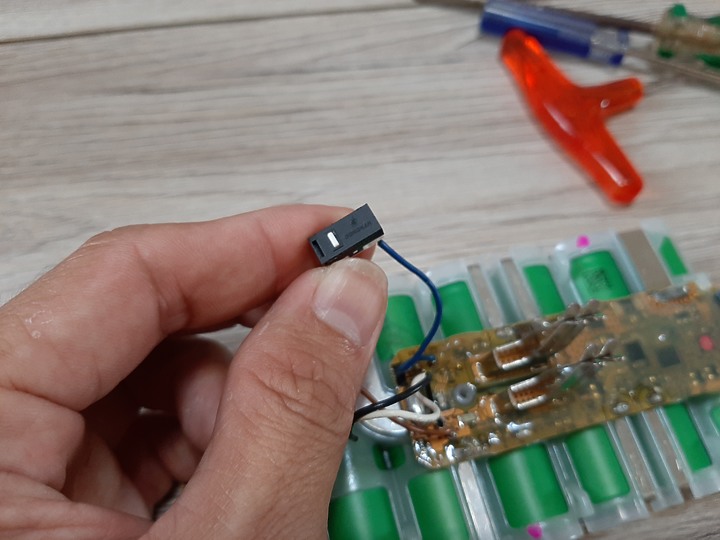

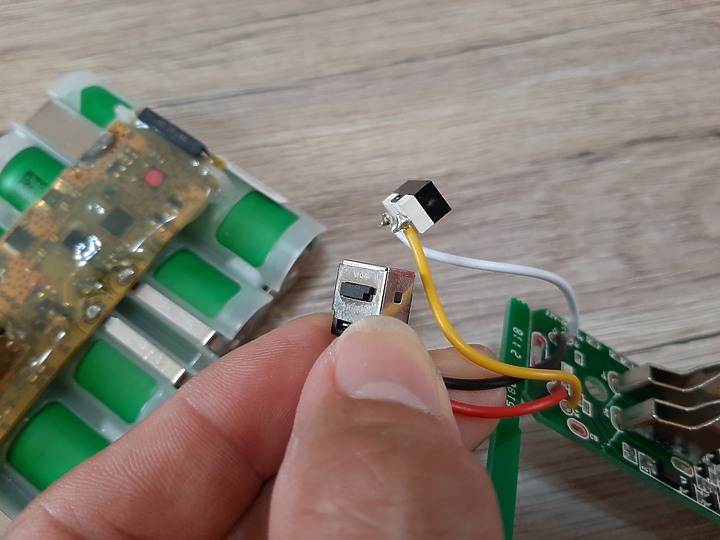

原廠的微動開關我感覺應該比較優良~ 大家也可以評估要不要移植過去!

另外一個重點是!

Dyson電池拆解更換與您可以也好奇的幾個問題!

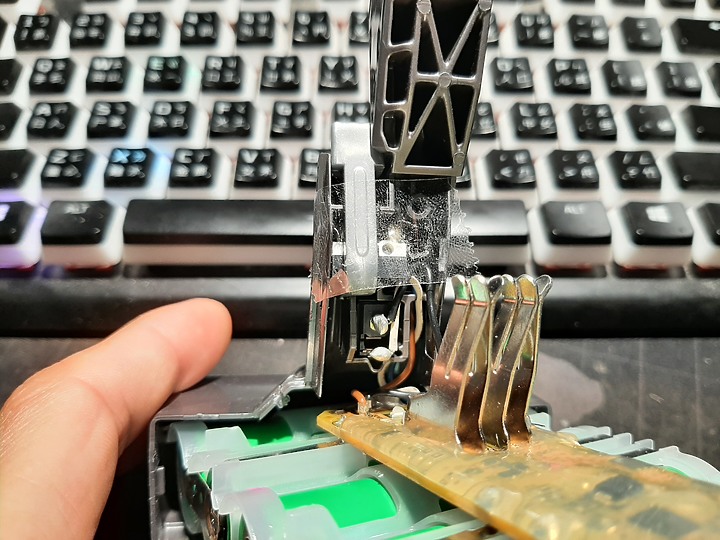

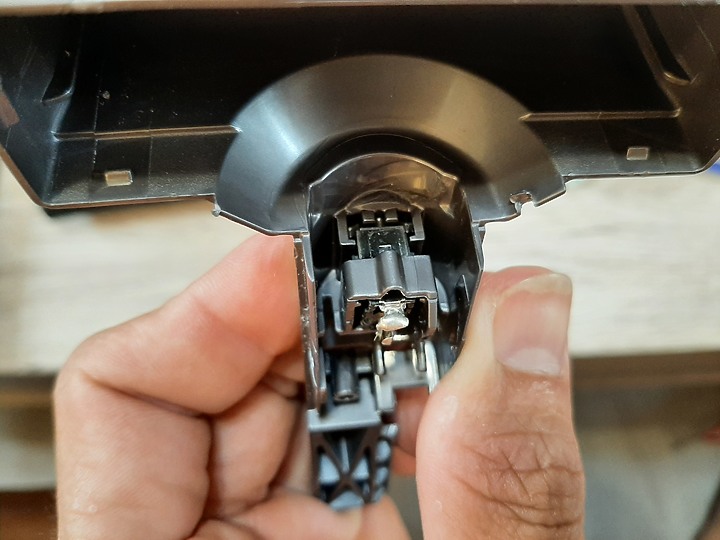

DYSON的這個地方設計是~ 沒有按壓的情況下是導通!

也就是您平常按壓吸塵器開關時! 其實是鬆開這個開關 讓他導通!

一般狀態他因為彈簧的關係是按壓住的!

Dyson電池拆解更換與您可以也好奇的幾個問題!Dyson電池拆解更換與您可以也好奇的幾個問題!Dyson電池拆解更換與您可以也好奇的幾個問題!

拆解的是侯要特別注意~ 尤其我這樣拆解板子時是通電狀態!

因為電池接點是沒有退開的!情況!

務必避免短路!

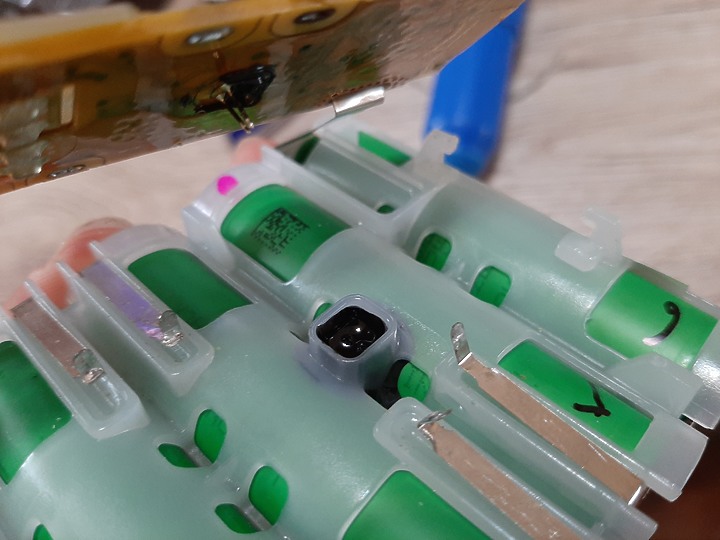

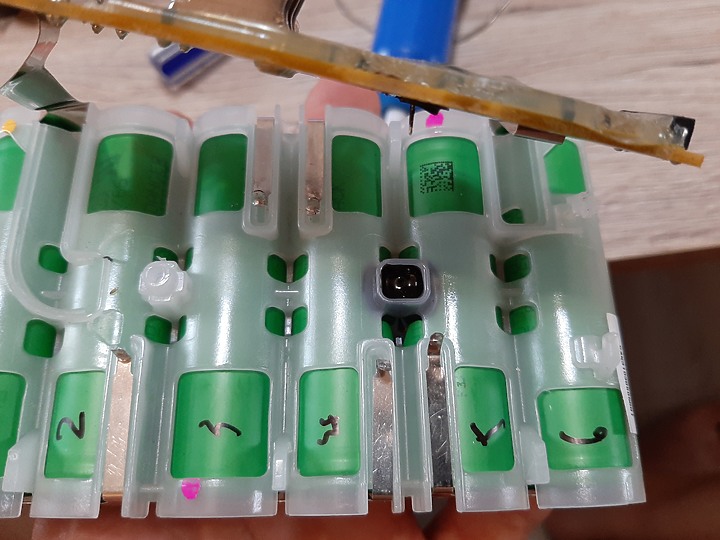

再來就是後方下方有個溫度感測器! 用來偵測電池溫度! 高溫也會進行保護!

Dyson電池拆解更換與您可以也好奇的幾個問題!Dyson電池拆解更換與您可以也好奇的幾個問題!

但是原廠上的是固態膠! 我只能硬拔斷了! 或許也可以先把電路板上的接點解焊~

不過遲了XD

Dyson電池拆解更換與您可以也好奇的幾個問題!

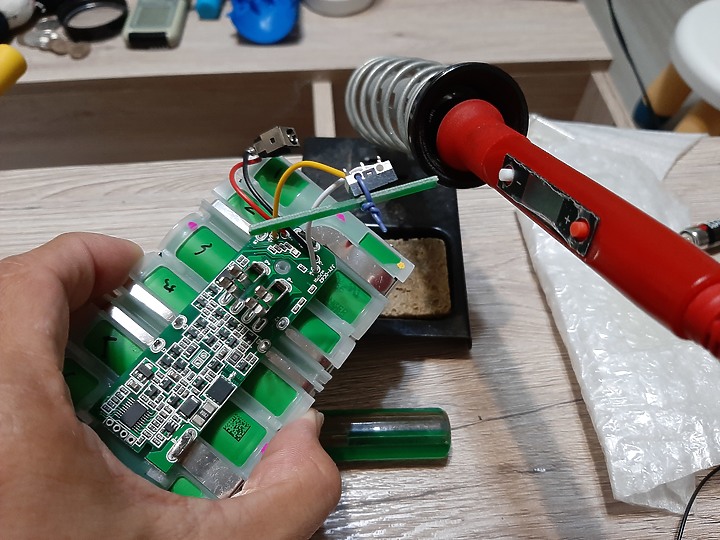

接上副廠的電路板~ 接著我打算先幫原本的舊電池充電!

Dyson電池拆解更換與您可以也好奇的幾個問題!

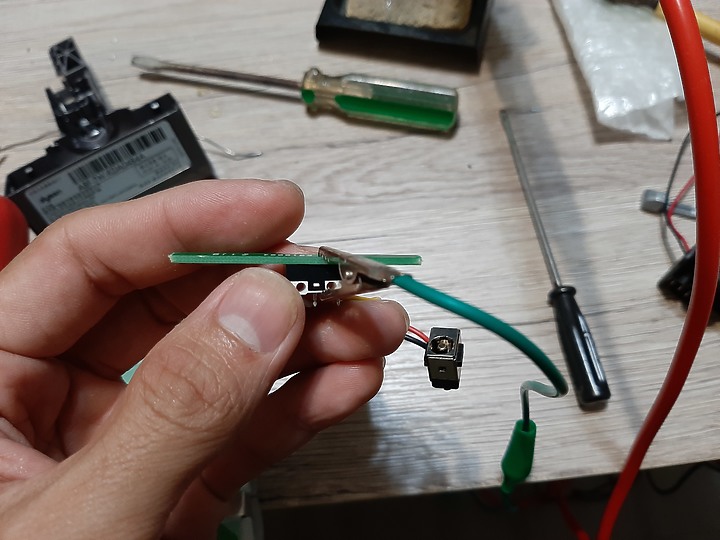

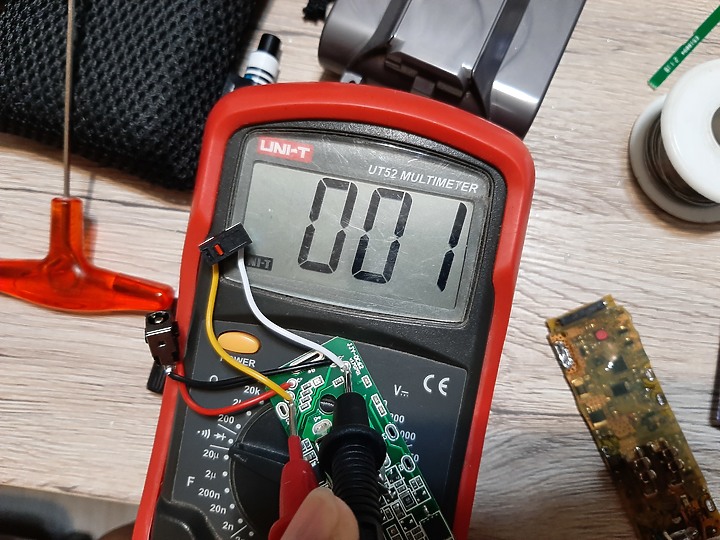

不過呢~ 我需要先將微動開關保持按壓狀態!

Dyson電池拆解更換與您可以也好奇的幾個問題!

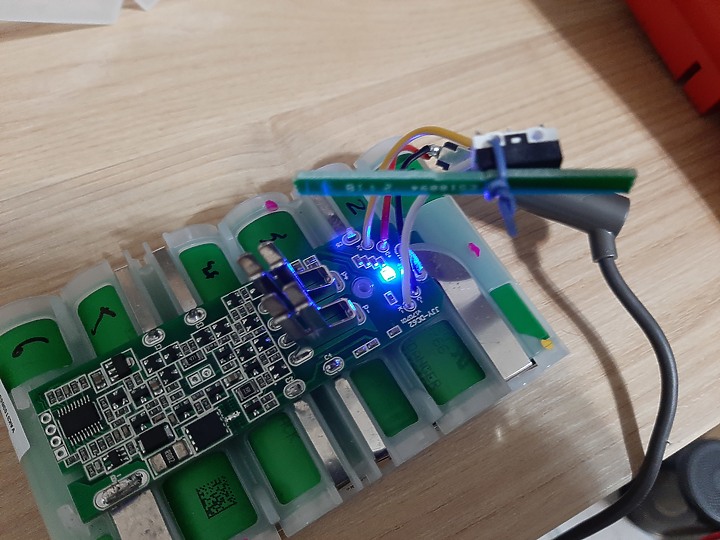

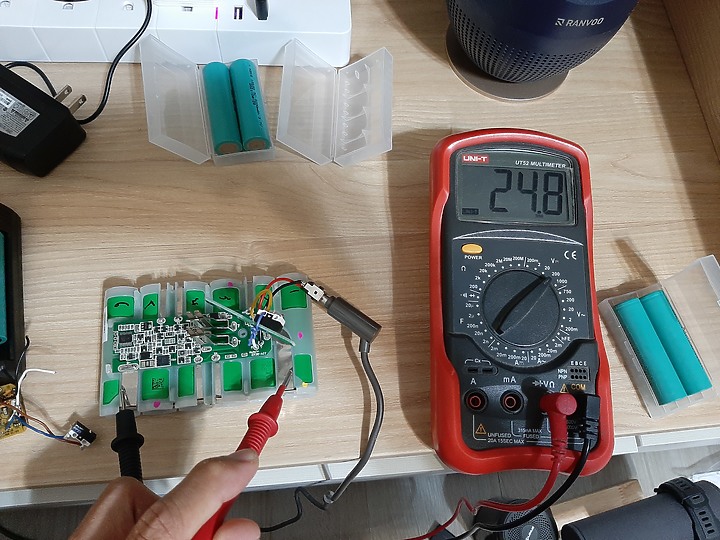

搭配原廠充電器~ 充電狀態燈正常!

Dyson電池拆解更換與您可以也好奇的幾個問題!Dyson電池拆解更換與您可以也好奇的幾個問題!

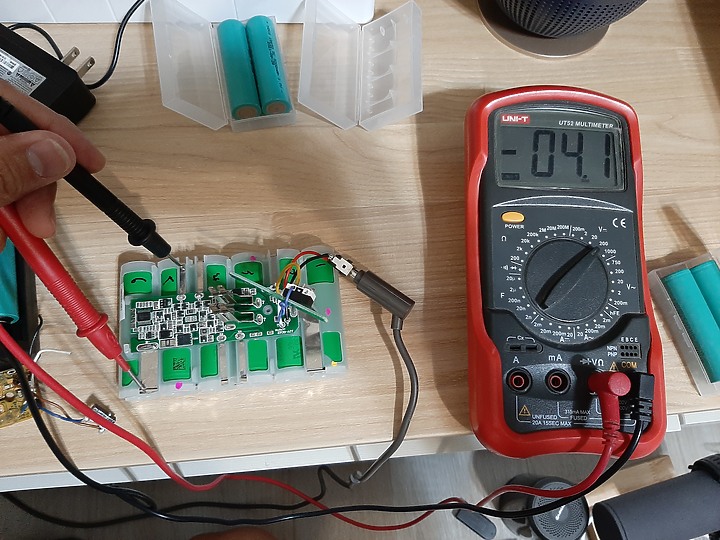

達到終止電壓後~ 慢慢的單顆電壓會回到4.1V

Dyson電池拆解更換與您可以也好奇的幾個問題!

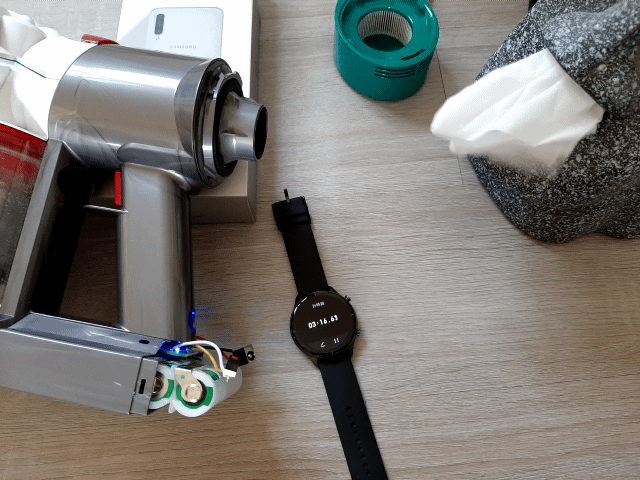

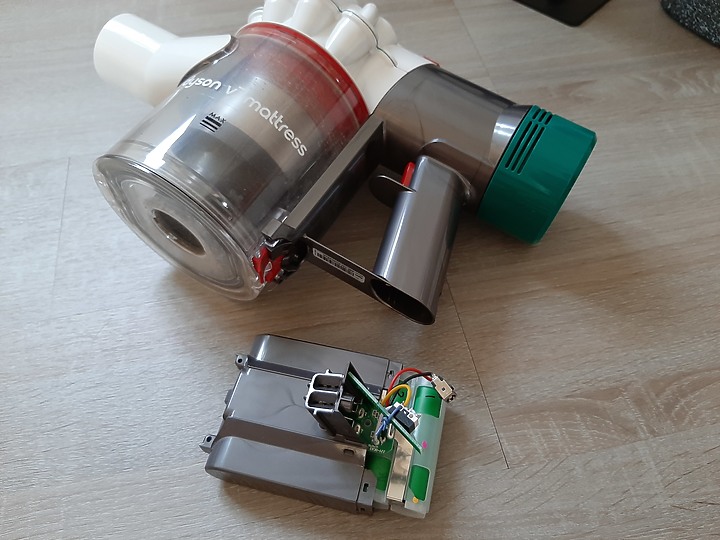

接著~ 我就把這個拼裝的副場電路板跟原廠機板判定不良的電池裝回去吸塵器測試

Dyson電池拆解更換與您可以也好奇的幾個問題!

根據原廠的數據~ 全新狀態的續航力為30分鐘!

我為了避免馬達太熱! 所以把後置的濾網先移除!

Dyson電池拆解更換與您可以也好奇的幾個問題!

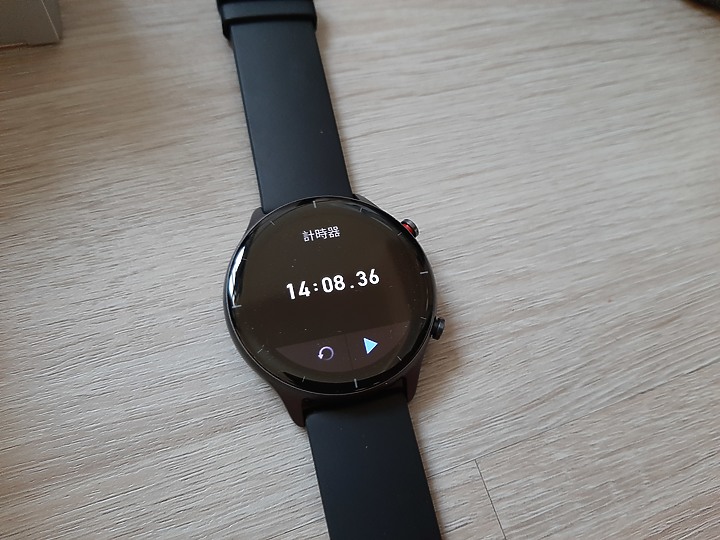

最終停止時間是14分08秒

Dyson電池拆解更換與您可以也好奇的幾個問題!

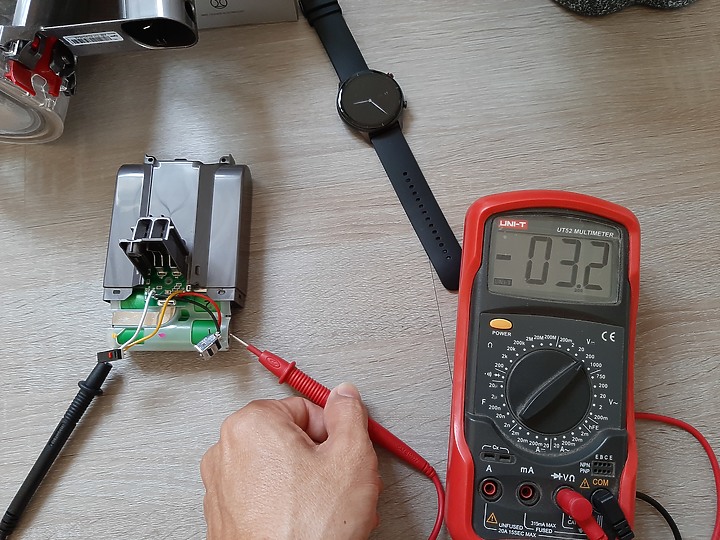

終止電壓約莫再3.2V左右!

如果依照18650充放電500次來說! 兩年多電池衰退的差不多其實也合理!

另外就是DYSON的電路板確實也沒判定錯誤! 電池狀態確實有明顯的衰退!

只是他比較狠! 直接鎖機板! 但是這樣或許也比較安全就是!

板子用了兩年多! 難保保護的機制不會損傷!

至於再還沒鎖板之前! 先換上新的動力電池行不行! 這個可能要其他有經驗的網友回答了!

Dyson電池拆解更換與您可以也好奇的幾個問題!Dyson電池拆解更換與您可以也好奇的幾個問題!

接著就是把新買的電池跟副場BMS結合! 應該就能再戰2年了!

希望啦XD

簡單跟大家分享這個經驗!

Dyson電池拆解更換與您可以也好奇的幾個問題!

該去收拾戰場了~ 不然老婆回來又要念了
做什麼都好,但要懂得快樂!
2021-09-17 10:58 發佈
太專業了,弱弱問一下,吸的時候會斷斷續續,這個會跟電池有關嗎?因為一直猶豫要報廢還是換顆副廠電池就好,謝謝
aajon

你可以看吸頭那邊是不是有卡住,我之前遇到吸頭卡太多毛屑導致進氣不良,也是斷斷續續,清理之後就好了

2021-09-17 17:02
balllinmouse

aajon大大說得有道理~ Dyson吸入口堵塞會斷斷續續! J大可以嘗試不接吸頭! 看看是不是正常! 他的感測再吸入口有一個檔片開關

2021-09-17 19:53
jon8395 wrote:
太專業了,弱弱問一下(恕刪)





不肯定這問題~ 搞不好微動開關的問題!

就像滑鼠左鍵用久了會連發的概念一樣! 我感覺這機率比較高!
做什麼都好,但要懂得快樂!
balllinmouse wrote:
不肯定這問題~ 搞不(恕刪)


了解,謝謝,看來真只能報廢了
jon8395 wrote:
了解,謝謝,看來真只(恕刪)


我覺得~ 如果你不是天天使用! 或者使用才1年左右!

維修這開關還是很有價值的! 材料幾十塊錢!

但是如果也2年左右了! 估計電池也衰退很多! 那真的沒太大價值處理!

單換電池芯看電池價格 以我自己買的這組電池來說! 也要600左右了!

不過對比買整組副廠還是稍微便宜一點! 起碼還知道裡面的電池是裝什麼
做什麼都好,但要懂得快樂!
太厲害了,電池還可以個別換。
原廠看上去不給換的。
g46789 wrote:
太厲害了,電池還可以(恕刪)


關鍵倒不在電池~ BMS比較難搞
做什麼都好,但要懂得快樂!
balllinmouse wrote:
我覺得~ 如果你不是(恕刪)


用至少五年了,幾乎天天吸,直接報廢換便宜的小米的好了
請問一下,DYSON的電池原廠沒辦法換嗎?
還是外面有店面可以維修的呢?
我的DYSON可能也會面臨到一樣問題,可是卻沒有大大的能力去DIY。
謝謝大大的分享
jon8395

原廠很貴自己買副廠來換即可,幾顆螺絲而已

2021-09-17 15:04
達人動動手,廢人鈔票出手。
