塵蟎機維修請問...

各位大大您好
我有一台無線塵蟎機(IRIS OHYAMA IC-FDC1),最近故障,故障原因,應該是兩組感應SENSOR中,掛了一組。
塵蟎機作動原理,是兩組感應SENSOR要感應到物體時,才會吸力全開運作,如果沒有感應到地板,只會在局部出力的StandBy現象,目前就是都處於這種StandBy現象。

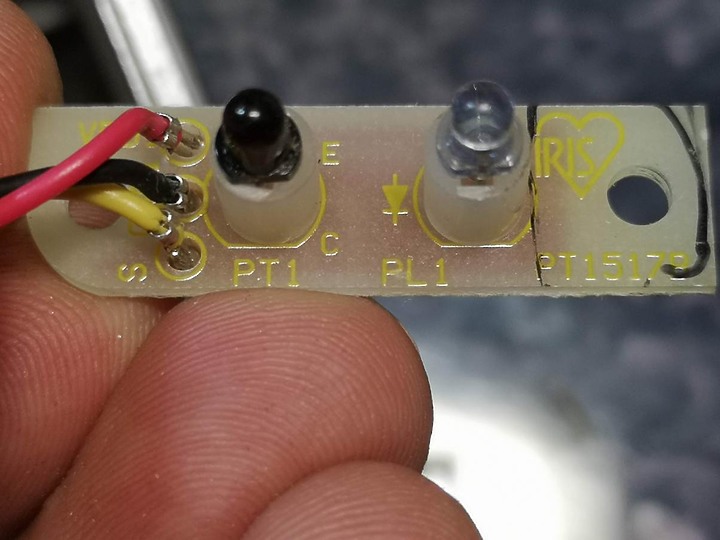

兩組SENSOR肉眼看無光,但手機的相機看得到在其中一組的透明燈一直閃爍;另一組則是完全無動作。
有事先拍錄像發台灣代理商,代理商讓我把機子送回去檢查,然後又說該機型已停產、無法處理,又送回來,感覺連拆都沒拆,因為螺絲孔上的灰塵都在

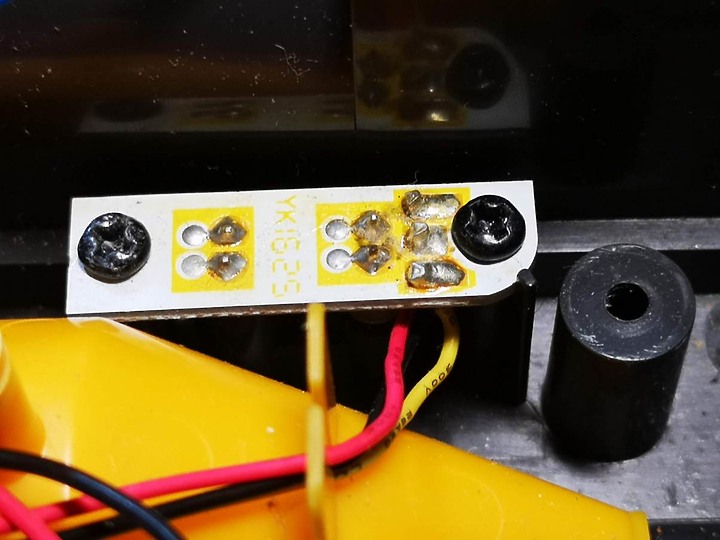

後來自己把機子拆開,把兩組SENSOR進入到主機板的接線插座對調,原本壞的那組仍然無作用,研判應該是SENSOR壞了。由於並非電子科班出身,也沒有適當儀器,(只有電烙鐵、焊錫、三用電表)
想請問:
1.能否用最簡單方式,把壞掉的那組線跳接到好的那一組,騙機器?
2.想要去光華買零件自己回來把兩個零件都焊接換掉的話,應該是買哪種零件?紅外線LED二極體與電晶體?(很抱歉我真的不是很懂)

塵蟎機維修請問...
塵蟎機維修請問...
塵蟎機維修請問...
塵蟎機維修請問...
塵蟎機維修請問...
http://www.flickr.com/photos/meiko0604/sets/
2021-08-20 16:44 發佈

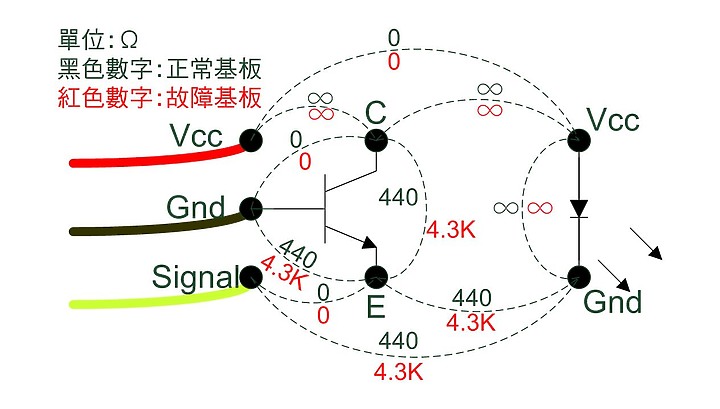

將好的與故障的兩塊基板,各接點的電阻值全量了一遍,黑色為好的基板,紅色為故障的基板。
希望有大大能夠協助幫忙判斷了。
感恩。
http://www.flickr.com/photos/meiko0604/sets/

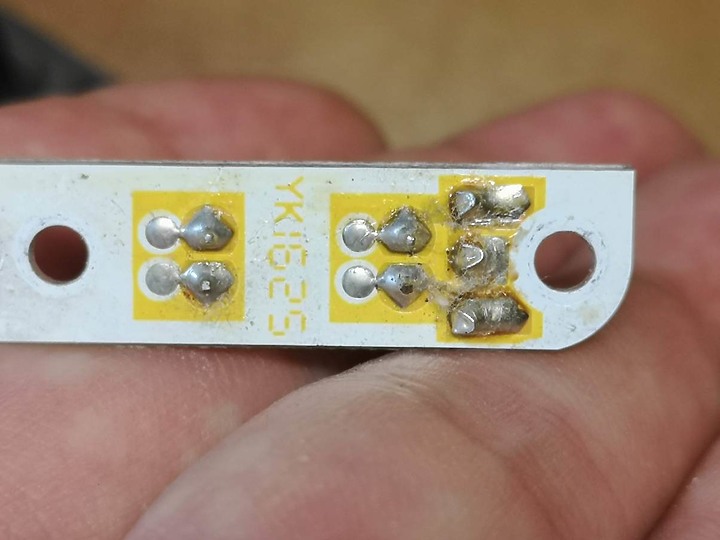

自己試過了,把壞掉的基板上的S端點(應該是指訊號源)也改接銲到好的基板S點,想騙機子
但仍舊無法騙過,狀態還是一樣
看能不能找到一台壞掉報廢的同機子,把機板拆過來裝
http://www.flickr.com/photos/meiko0604/sets/
yiy2

Vcc跟Signal中間加個330歐姆電阻,或二極體看看。

2021-09-01 8:15
