首先感謝三菱電機 台灣分公司tw讓我參加TC-Z149PTW氣旋式吸塵器的試用活動,讓家人及小孩脫離塵蟎過敏的痛苦生活,首先跟大家簡介,塵蟎過敏原的形成原因分析與預防方法研究報告,小弟曾經任職過美商醫療級空氣清淨機的工程師,分析三菱公司吸塵器的氣旋分離技術專利,領先並獨步全球,使用時又很安靜,非常舒服,吸力保持99％不衰減,效率超好,三菱電機工程師是令人欽佩與尊敬的敵人
氣旋式吸塵器TC-Z149PTW三菱公司官網
三菱氣旋式科技介紹
鄉民問這台氣旋式聲音大不大?拍試用影片回答

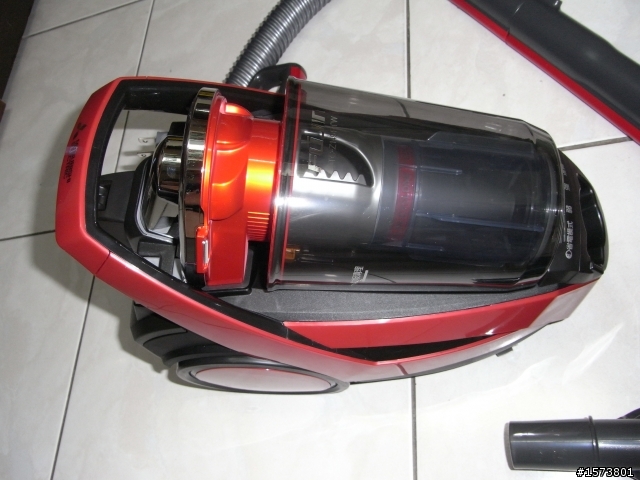

三菱氣旋式吸塵器:兄弟大PK...兩台差別在新型馬達動力刷頭實在好用,Tubro馬達聲音很好聽,左邊那台是特價7990元的氣旋弟弟
前言:(參考論文:以居家特性推估室塵蟎過敏原濃度之探討,台灣大學職業醫學與工業衛生研究所,許雅惠2009)
研究目的
1.透過本研究了解台灣兒童家中客廳與臥室塵蟎過敏原濃度分佈情形.
2.探討影響塵蟎過敏原濃度的影響因子:
A.室內溫度與相對濕度
B.房屋情況與可觀察之表面真菌的影響
C.居家清潔頻率
據統計一個人整天活動時間有約90%在室內,三分之一的時間為睡眠,尤其是最靠近呼吸帶的枕頭部份,不論是皮膚的大範圍接觸,或是呼吸道吸入,所以寢具是一項很重要暴露過敏原的來源,寢具的清潔度可影響過敏原的濃度.
1.1 過敏是種十分常見的疾病,包括過敏性氣喘,過敏性鼻炎,支氣管炎,異位性皮膚炎,過敏性結膜炎等等,其中 過敏性鼻炎,異位性皮膚炎,過敏性氣喘更是當今最普遍的慢性疾病之一.
1.2 根據研究指出,台灣地區兒童過敏性疾病之盛行率呈現逐年上升的趨勢,根據專家調查指出台灣地區兒童氣喘盛行率自1974年1.3%升至1985年5.18%,到1994年約10.8%,增加的幅度相當可觀.
異位性皮膚炎盛行率自1995-1996年男生2.65％升至2001年4.15％,女生由2.22％升至3.16%,增加率超過約1.5倍以上.
1.3 許多文獻指出免疫系統尚未完全成熟的嬰兒時期將決定是否發展成異位性體質的關鍵時期,在這段期間,任何外界曝露的過敏原,都可能誘發初次致敏反應,因此提供嬰兒時期有效預防措施,顯得十分重要.研究指出暴露在高濃度的室塵蟎過敏原Der P1環境下,異位性皮膚炎的相對危險性是4.60.
1.塵蟎過敏原對健康的影響 對塵蟎致敏是罹患過敏性疾病的重要預測因子,若有對塵蟎過敏的體質,仍然暴露於塵蟎過敏原還敬下,則會使氣喘病的嚴重度加重,眾多研究指出暴露在第一群過敏原(Der p1, Der f1）若超過2µg/g,(單位說明µ=微克)會增加人體對塵蟎致敏的風險,若超過10µg/g,可能誘發急性呼吸道症狀,例如喘鳴(wheezing).
2.台灣塵蟎過敏原Der p1分佈情形,(相對濕度增加1%,Der P1濃度增加1.03倍,溫度下降（每上升1度C ,Der p1濃度變為0.86倍)對塵蟎濃度增加有關係.
3.根據台灣一項研究指出,歐洲室塵蟎最適合發育溫度為25度C,在室溫下相對濕度在40%至45%以上,塵蟎會大量繁殖,根據中央氣象局歷年資料顯示,從1971年到2000年,台灣地區的月平均相對濕度是78%,溫度是22.7度c,此種環境非常適合塵蟎成長.
4.有一研究針對台灣地區室內的棉被,枕頭,床墊,地毯與沙發進行採樣,其中床墊樣本被檢測出所佔比例及數量最多的是歐洲室塵蟎,平均值約85.2% ,其中床墊中灰塵的塵蟎過敏原濃度最高.
5.灰塵重量分析:研究報告中指出以吸塵器用7.5 min採樣時間,以每分鐘採集的灰塵重量做
比較(mg/min),可發現床墊 22 >臥室地板 13.4>客廳地板 5.46 >枕頭 4.95 (mg/min).
這篇研究報告指出:用吸塵器收集灰塵得到塵蟎過敏原濃度,由枕頭上所採集的灰塵其Der P1濃度是最高(2.9 µg/g),床墊次之(1.70 µg/g),最低是客廳地板 (0.13 µg/g)
初步結論與建議
在這篇研究報告中數據分析中證明若距上次清掃地板或清洗床單枕套時間超過7天時,塵蟎過敏原濃度超過 2µg/g的機會則增加5.24倍,而家中若有可觀察的表面真菌,塵蟎過敏原濃度超過 2µg/g的機會則增加1倍,若家中水管曾經滲漏水者,其塵蟎過敏原濃度超過 2µg/g的機會則增加至3.46倍,顯示這些是影響塵蟎過敏原濃度增加的關鍵因素.

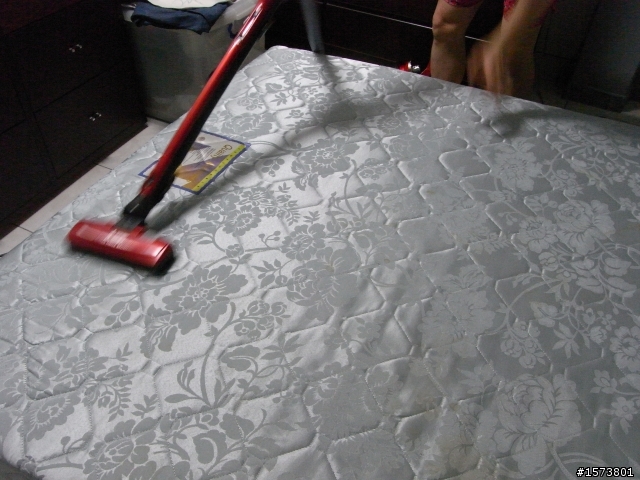

經常使用三菱氣旋式吸塵器清掃臥室地板、床墊、床單、枕頭套可以降低塵蟎過敏原的濃度,家中可觀察之表面真菌,黴菌存在也可影響塵蟎過敏原的濃度,改變真菌的成長環境與降低濃度可以降低塵蟎過敏原的濃度,建議增加環境的通風與控制室內溫度、濕度來降低真菌與塵蟎的成長.
實驗方法
參考研究報告中統計數據,進一步利用三菱氣旋式吸塵器進行家庭環境中塵蟎分佈調查,採樣項目為臥室地板與小孩的床舖,枕頭等灰塵,並用聯聖UM-02電子顯微鏡做觀察
UM-02電子顯微鏡介紹
枕頭拍到的恐怖東西
從棉被拍到的恐怖東西
從大衣拍到的恐怖東西

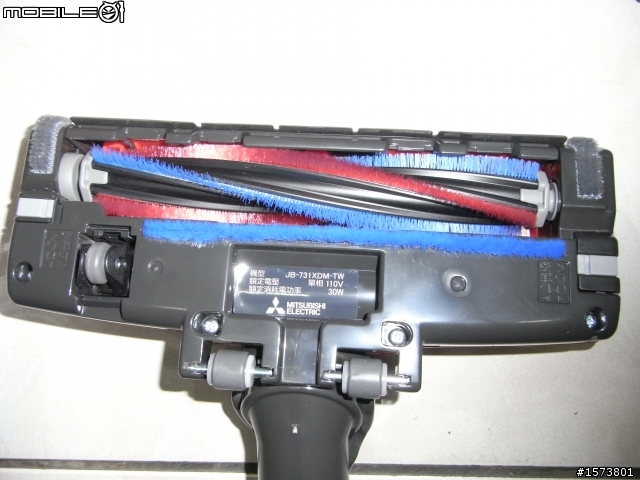

分解清洗拆裝容易的馬達動力刷,不管是地毯,木頭地板,榻榻米,集塵力效率都是最好,最高五顆星等級!Five Stars!除塵效果一級棒!
動力刷頭清潔效果一級棒
UM-02電子顯微鏡從氣旋式吸塵器集塵室拍到的灰塵,持續99%吸力超強配合動力三刷頭,強化細菌去除,搭載最新技術,利用風力即能有效吸除灰塵,利用強力旋轉,將地毯或地板縫隙,的灰塵細小垃圾一掃而空,採用氣動引擎的設計,利用刷頭側邊吸入風力來發動,讓旋轉刷頭強力旋轉..任何灰塵塵蟎都逃不過

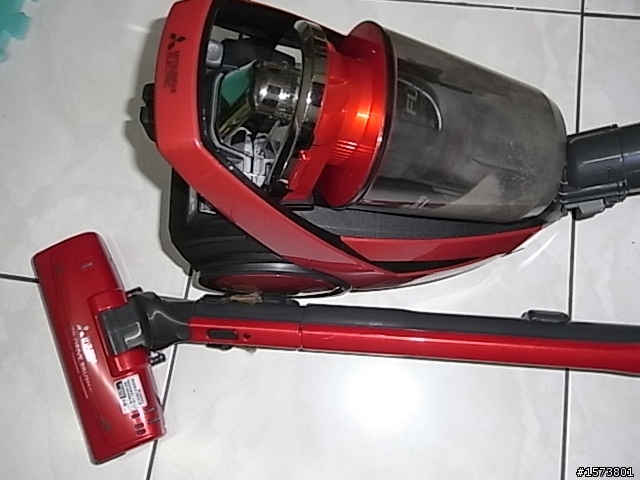

使用CARBON FIBER碳纖材料,主機材用碳纖樹脂混合材料,實現減輕22%重量,整部包括握把,軟管,伸縮管只有5.1KG,適合主要女性使用者族群,比抱我一歲3個月小baby兒子輕一倍
省電模式控制握把,行進間中斷動作,感測器自動偵測,自動調整馬達電力強弱,環保節能可省100W功率
三菱獨家的省電模式,透過控制把手微機電MEMS振動感測器即能偵測打掃動作,並節省馬達耗電量,兼顧環保節能

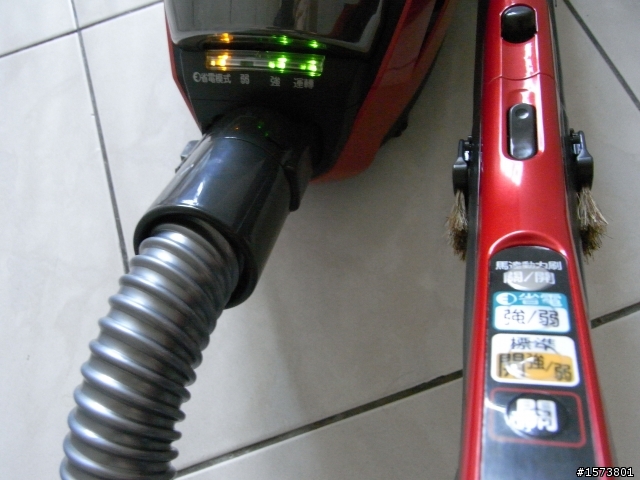

透過吸力強度與省電模式指示燈很清楚了解吸塵器運作狀態
三菱電機專利可上下左右旋轉的刷頭,任何角落灰塵都可以吸到,尾端馬毛刷把可吸高級家具

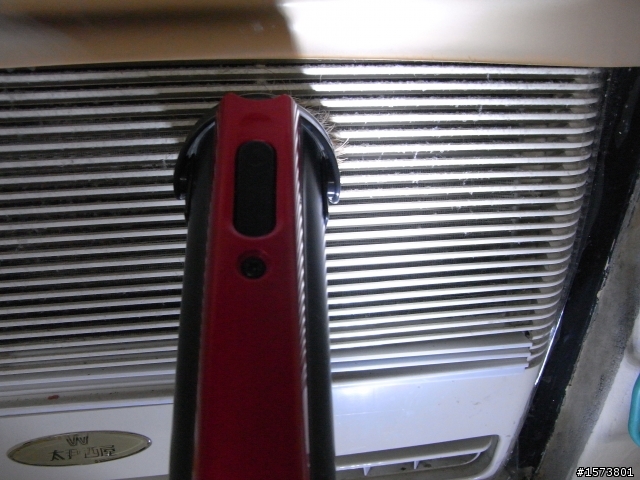

冷氣濾網室過敏原的源頭啊,也會成為細菌及黴菌等微生物的溫床,當微生物在濾材上滋長時,會持續釋放出小於1.1微米的微粒,感冒都不會好,每個月定期清理

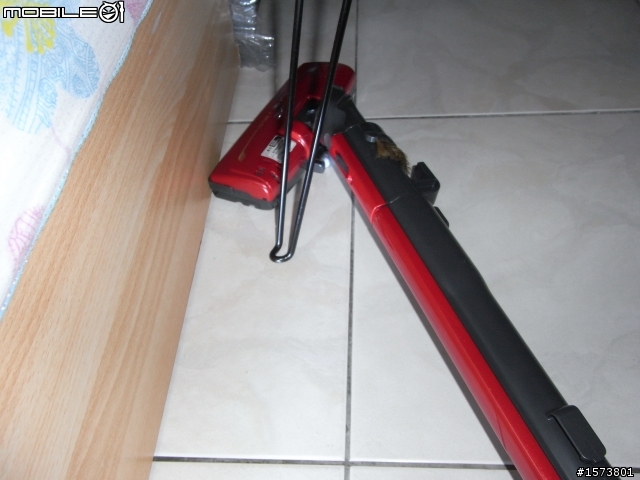

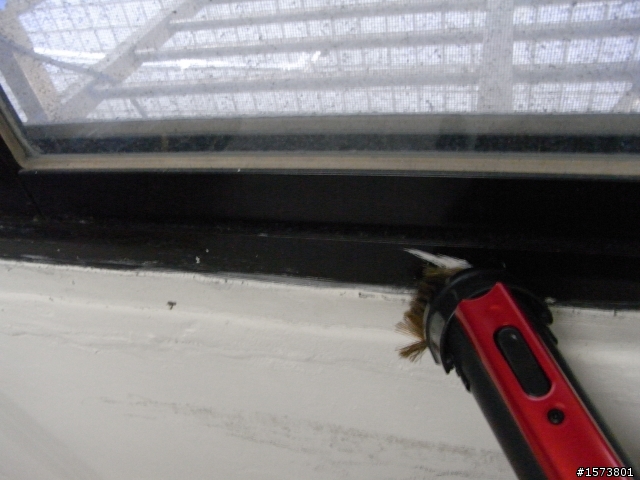

有延伸吸管設計就算窗戶難清理的角落也可以吸的到

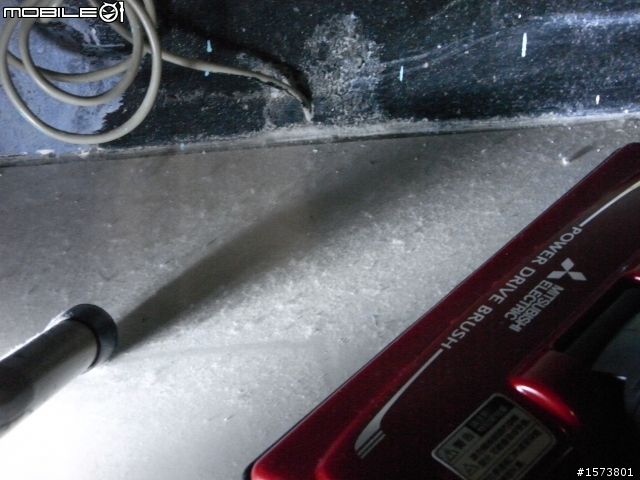

用高亮度LED照角落,發現更多灰塵,無所遁形,這是刷頭的設計改良之一
我家寶貝是過敏兒,自從用這台三菱氣旋式吸過後,保證不會在發生過敏,速度很快掃過一遍就ok
雖然我太太每星期都辛苦的打掃拖地,三菱氣旋式吸塵器吸不到10分鐘,竟然那麼多灰塵...,用這台比其他牌子效率高太多了,事半功倍
用過保證會上癮,因為可以到處炫耀超強好用吸塵器
很爽！

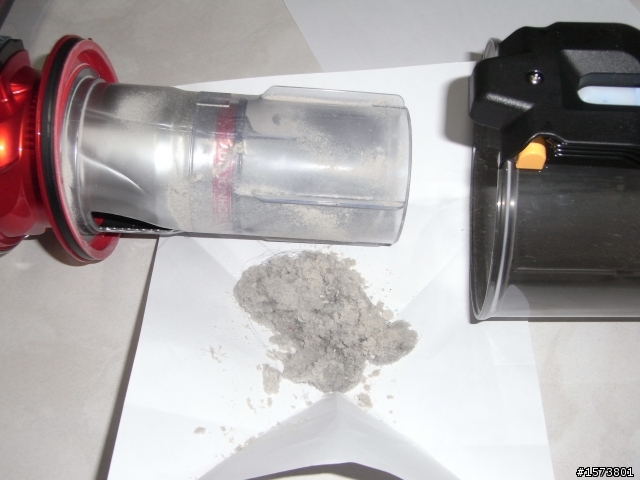

倒出很多灰塵..
三菱氣旋式吸塵器效率超好超棒!...Feel PRIDE 感覺自豪很有成就感

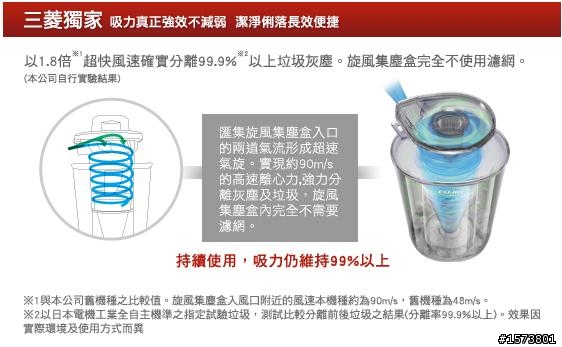

三菱電機專利號I411422 氣旋分離裝置及電氣吸塵器的技術特徵:以1.8倍超快風速確實分離99.9%以上的垃圾灰塵,旋風集塵盒完全不是用濾網,匯集旋風集塵盒的兩道氣流形成超速氣旋,實現以約90 m/s的高速離心力centrifugal force,強力分離垃圾及灰塵,旋風集塵盒完全不是用濾網
三菱氣旋式吸塵器實際操作演練

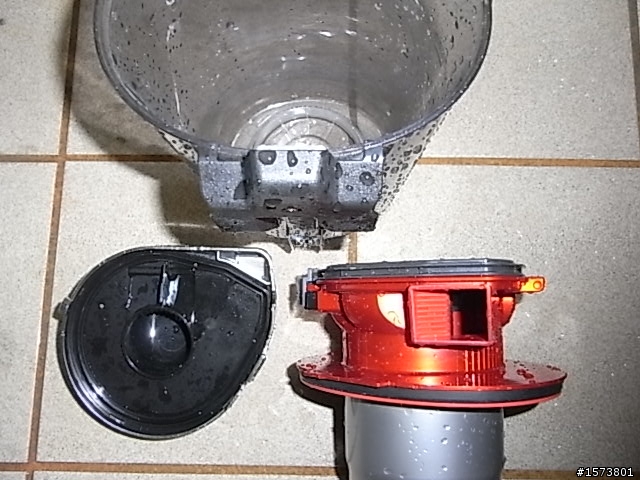

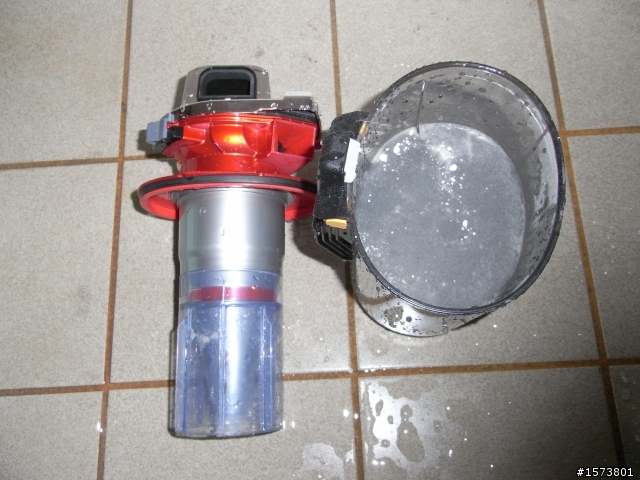

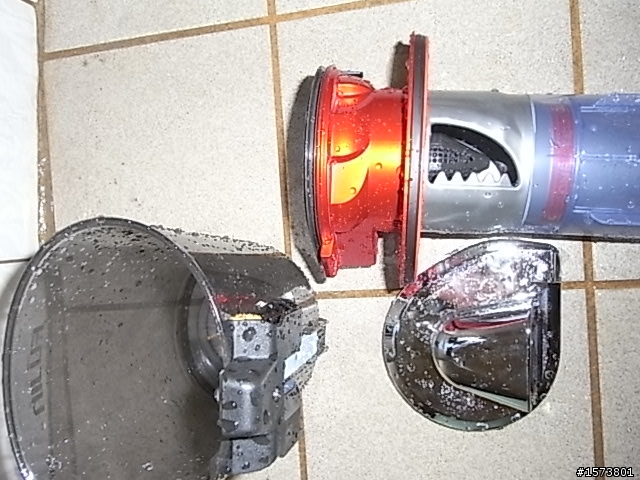

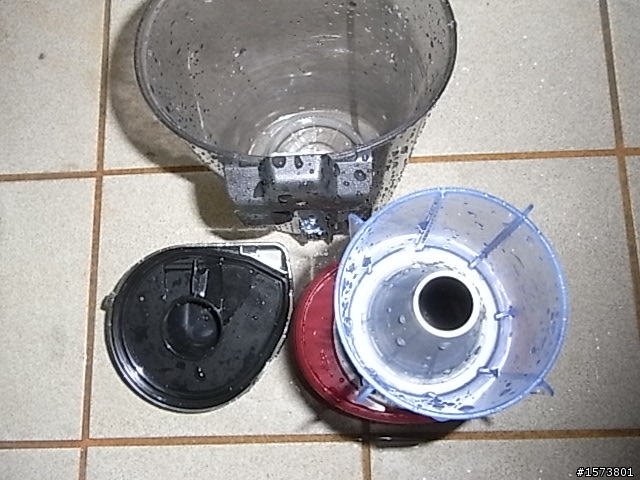

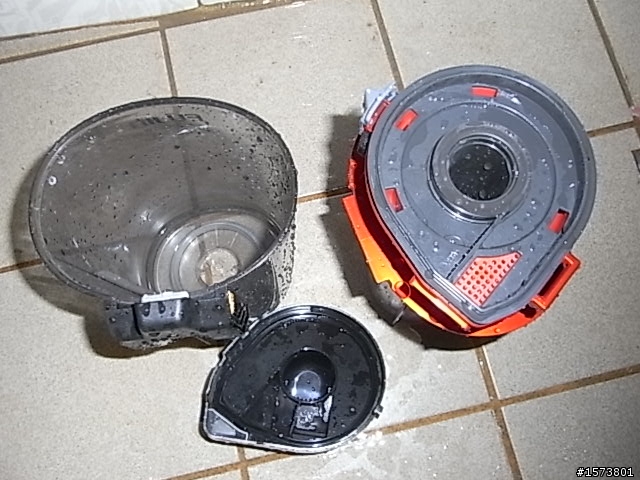

氣流旋轉室與集塵杯獨立構造,灰塵只要用水就可以簡單清除乾淨

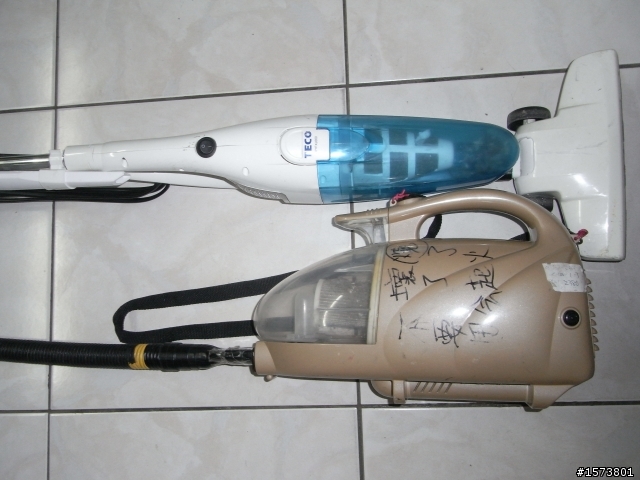

以前養了一隻可愛的吉娃娃小狗,但換毛時一直掉毛,紙袋集塵式吸塵器是用壞好幾台了..而且排氣會有臭臭的味道
,這部新型三菱氣旋式吸塵器是鼻子過敏,過敏性氣喘患者的福音啊,科技與專利技術創造人類幸福的家庭生活
這張三菱公司原廠的說明圖是無價的,通過英國過敏協會證實有效仰制,減少家中塵蟎及貓狗引起的過敏原,適合過敏患者使用,通過這國際標準認證是保證有效的,HEPA,ULPA濾網更可防止排氣溢漏塵埃過敏原污染.
一般客戶容易把吸塵器單一清潔功能,認定為整體售價的價值,而忽略了額外好用的氣旋式集塵功能的優點,透過可靠的市場調查數據與研究論文的分析比較一下台灣市佔率較高吸塵器 DirtDevil,Dyson,Hitachi,Panasonic等,試用比較結果還是推薦三菱氣旋式吸塵器,CP值較高原因如下:旋風科技的獨家技術,利用氣流離心力確實分離大中小型垃圾，確實展現氣旋型效能成功讓集塵盒捨棄濾網，吸力真正強效不退弱保持99%,空氣動力刷利用風力強效吸除灰塵垃圾 3.感知把手管:針對使用者習慣搭配感應裝置，偵測打掃動作，抑制不必要的耗電,省100W,環保節能功效,是其他廠牌無法模仿
美國工業設計協會定義工業設計:為創造和發展產品的功能，價值和外觀方面最佳化的概念和規範，並為產品使用者和製造商互利的系統專業服務
IDSA the Industrial Designers Society of America
defines industrial design as the professional service of creating and developing concepts and specification that optimize the function ,value and appearance of product and systems for the mutual benefit of both user and manufacturer.
如何以工業設計的專業來提昇三菱氣旋式吸塵器的價值,參考一篇論文研究以目前台灣市售吸塵器為研究對象,臥式吸塵器約佔80%,利用問卷調查,受測者對產品整體外觀設計,以及型態ˋ色彩ˋ材質做評估,分析是否會影響整體產品的價值感以及消費者的喜好度.
(參考論文:產品價值感與喜好度之因素探討-以吸塵器為例,臺灣科大設計所,戴筱穎,2012)
吸塵器的基本結構按照功能分成五部分:
1.動力部分:馬達與調速器.
2.過濾系統:集塵袋ˋ前過濾片ˋ後過濾片.依過濾材料不同又分:紙質ˋHEPA 等
3.功能性部分:收放線機構ˋ集塵桶塵滿指示ˋ按鈕或滑動機關.
4.保護措施:無塵袋保護ˋ真空度過高保護ˋ抗干擾保護 (軟啟動)ˋ過熱保護ˋ防靜電保護.
5.附件:手柄和軟管ˋ接管ˋ地刷ˋ扁吸ˋ圓刷ˋ沙發吸頭ˋ掛勾ˋ背帶.
臥式吸塵器屬歐洲與亞洲市場較為常見的吸塵器類型,佔整體市場的80%以上.其特點是外形小巧,存放方便.而臥式吸塵器又有分為"集塵盒式吸塵器"和"集塵袋式吸塵器".
根據Henderson-Clark 模型,三菱電機氣旋式抗敏吸塵器TC-Z149PTW使用氣旋式專利就是突破式創新法,改變結構及元件的專利技術,大幅提昇吸塵器效能,是一種創造附加價值Value added的專利加值法,對使用者來說經濟效益比較大並根據benchmark比較競爭對手品牌吸塵器的優缺點,做簡單Cost benefit Analysis 成本利益分析,可以發現改良設計將舊型集塵袋式吸塵器的主要元件成新型三菱氣旋式吸塵器,可省下消耗品集塵袋150元的費用,及因為集塵袋塞住造成真空馬達效率變差的電費增加費用,一年若需使用10個紙袋,以整個吸塵器使用壽命10年計算,至少省下集塵袋錢15000元,三菱氣旋式吸塵器的高效率馬達不會因為集塵袋塞住而造成電流過載,加上有加裝溫度過熱保護裝置,壽命可以比一般吸塵器延長更久
Baxter(1998)認為,消費者面對如此眾多同質性高且具有類似機能的產品時(例如:吸塵器),產品所表現出的價值感對於是否被購買則具有決定性的影響.
所謂價值感即感覺上的價值,是以價值高低作為衡量的基準所產生的感覺.
而影響產品價值感的首要條件為產品吸引力,擁有基本條件才能引起消費者的注意,產品本身必須具有價值感,才能讓產品與消費者產生互動,消費者才能從產品本身產生價值感反饋於心理認知層面.市場上大多數成熟期的消費性產品,為增加同質性產品的差異化與吸引力,在產品的外觀設計上花費不少功夫,主要的目的就是吸引消費者的注意,並與消費者產生共鳴,最重要是讓消費者產生愉悅的感覺.
根據研究報告要使臥式吸塵器產品價值感與喜好度提升之因素:
2 Baxter(1995/1998)提出產品吸引力的四個層面,
1.舊有知識的吸引力:若此吸塵器是現有改良產品,保留先前的視覺特徵意象便相當重要,若此系列的吸塵器是屬三菱公司吸塵器特有的高品質品牌意象,外形必須鮮明以吸引潛在顧客.
2.機能上的吸引力,除了能提供一些原先所熟悉的操作機能,對機能價值很重要的吸塵器而言,產品外觀造型設計能使它能看來具有優良的機能,可以上下左右彎曲的吸頭.
3. 一般而言男性選購吸塵器會注重其實際功能,並會先透過網路作規格的比較,女性在選購時較注重其美觀及流行性,雖然男女性別差異對購買選擇確實有影響,但有時可能受到對品牌的特別喜好,環境因素,購買動機等影響,例如剛好遇到店家對日本品牌免紙袋式吸塵器年度出清促銷.

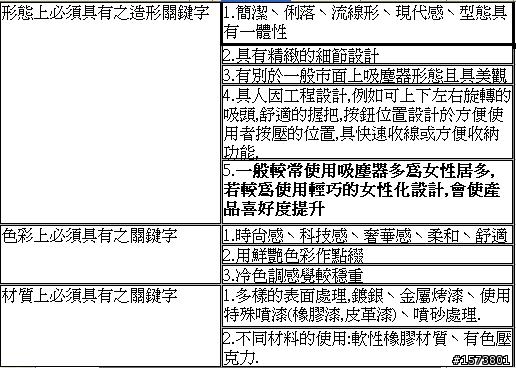

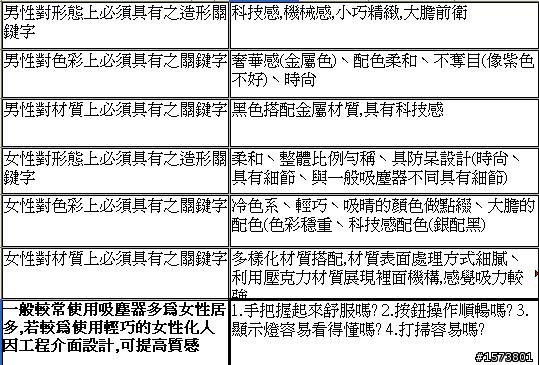

三菱氣旋式吸塵器造形設計讓使用者整體價值感與喜好度上升至第一的因素歸納出
1.型態:樣式較簡約,特別與新穎,有別於市面上販售的臥式吸塵器,整體造形給人具有現代感與科技感.
2.色彩:寶絢紅色配電鍍銀具時尚科技感,較奢華質感較高,金屬色系感覺較具有質感.
3.材質上:利用鍍銀的噴漆使產生高反光,會使質感提升,應用多層次的材質,表面處理的方式精細感覺較有質感.
請建議吸塵蟎跟粉塵的吸塵器 (2013/4/11)
以最重要的安全性來說,15件樣品管線被阻塞而過熱時只有三菱、日立、Dyson會啟動保護裝置自動降低轉速或停止運轉。
吸塵器顧客需求若要衡量出精確可量測的工程設計規範,必須列出市場上受大眾歡迎產品的成功要件與優秀出眾的效能performance.
參考吸塵器推薦文列出顧客需求
最欣賞三菱氣旋式吸塵器的外型工業設計,優點是透過與眾不同較優美外型的特色,強化品牌識別度,以滿足購買者的需求,加上使用時很馬達運轉安靜舒服
,聯想到三菱重工在二戰開發的零式戰機Mitsubishi A6M Zero就是以三葉可變螺距螺旋槳,渦輪引擎專利聞名或三菱EVO跑車比RALLY拉力賽多屆冠軍,並注意到7-11超商使用三菱分離式冷氣以24小時運轉的耐用度很好,因為一直是三菱產品的粉絲,這些優點通常可以提高價值感並增加市場佔有率,相對於其他品牌未經過工業設計的中國製DirtDevil吸塵器來說,讓人詬病的集塵盒機械尺寸公差太大,拆裝清洗集塵盒沒幾次就卡榫就爆了 >_< …
DirtDevil 1200w大功率免紙袋集塵盒吸塵器,可能是模具設計不好,或材質關係,幾何公差好像也不太對,卡榫很容易斷掉

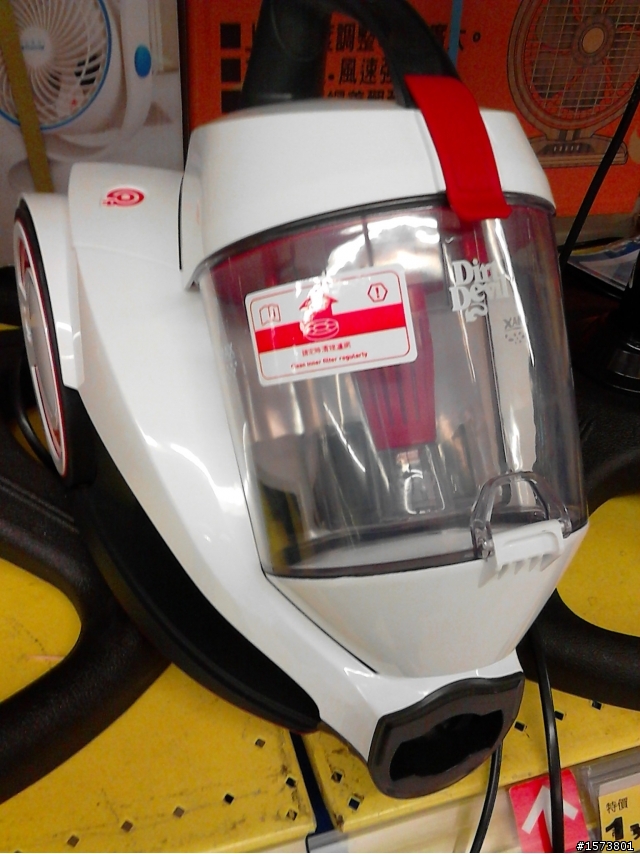

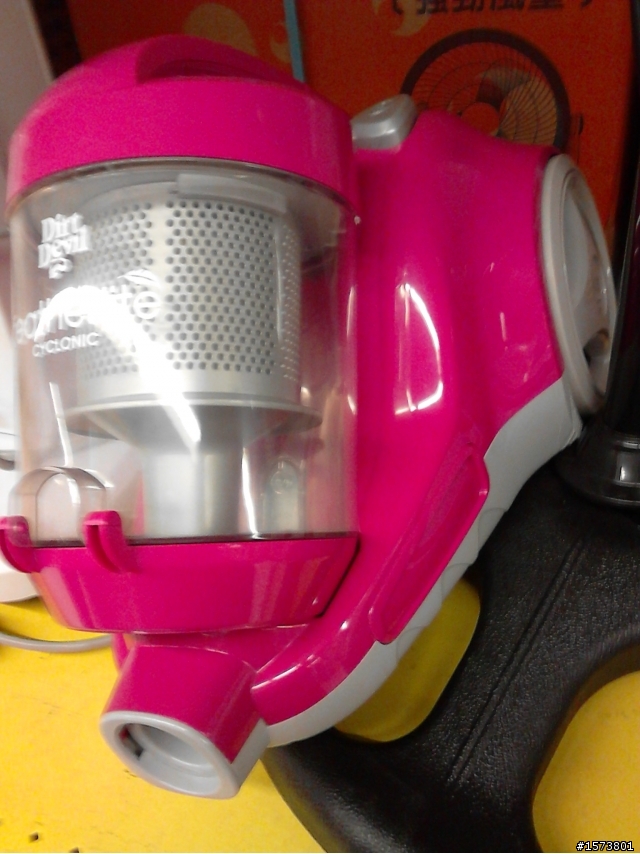

Dirt Devil 新型免紙袋式吸塵器大賣場賣很多,但配色很奇怪,質感不是很好,耐用度可能也有問題
三菱氣旋式吸塵器的氣旋分離裝置及電氣吸塵器台灣專利公告 vs DYSON 旋風式分離裝置台灣專利公告
專利編號 I411422
公告/公開日 20131011
申請號 100110965
專利名稱 氣旋分離裝置及電氣吸塵器
CYCLONE SEPARATION APPARATUS AND VACUUM CLEANER
申請人 三菱電機股份有限公司 MITSUBISHI ELECTRIC CORPORATION 日本 JP;
三菱電機家園機器股份有限公司 MITSUBISHI ELECTRIC HOME APPLIANCE CO., LTD. 日本 JP
國際分類號/IPC A47L-009/16(2006.01);B04C-005/185(2006.01)
摘要
提供一種氣旋分離裝置及搭載此氣旋分離裝置的電動吸塵器，該氣旋分離裝置係作成高效率地分離垃圾，垃圾不會卡在將迴轉室與吸塵室連通之開口的開口緣，而可確實捕集至吸塵室。

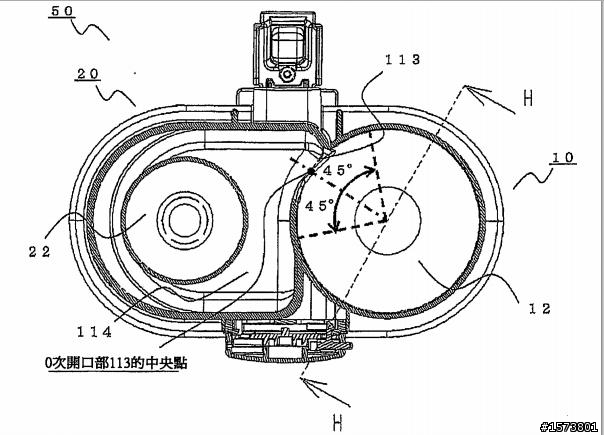

一次迴轉室12藉由使從一次流入口11所流入之含塵空氣迴轉，而從含塵空氣分離灰塵，再自一次排出口15排出已除去灰塵的空氣。在將此一次迴轉室12之側壁的一部分加工開口所形成之0次開口部113的開口緣，將含塵空氣之迴轉方向下游側之開口緣的至少一部分作成帶有圓角的形狀。因此，從含塵空氣所分離的灰塵不會卡在0次開口部113的開口緣，而被確實地捕捉至0次吸塵室114。
專利的技術特徵在此,相較於其他廠牌臥式吸塵器,三菱電機的創新發明專利:氣旋分離裝置及電氣吸塵器具技術獨特性,是無法取代的,也滿足顧客需求帶來額外價值,上蓋用電鍍外觀具有科技時尚感使臥式吸塵器產品價值感與喜好度提升之因素
比較競爭對手dyson的旋風式分離裝置還是覺得三菱氣旋專利比較耐用,就像英國捷豹JAUGUAR跑車,被人稱為BABY CAR(很難照顧,必須小心呵護的車),因為設計不良常常出問題,若以那麼小的分離通道,流速一定會很高,相對聲音很大,壓力也會很大,超高轉速馬達包在裡面散熱不容易,感覺會比較不耐用
公開號 200901928
專利名稱 旋風式分離裝置
CYCLONIC SEPARATING APPARATUS
公開日 2009/01/16
申請日 2007/07/17
申請號 096125931
國際分類號/IPC A47L-009/16(2006.01)
公報卷期 07-02
發明人 古瑞卡 GOMICIAGA-PEREDA, RICARDO
申請人 戴森科技有限公司 DYSON TECHNOLOGY LIMITED 英國

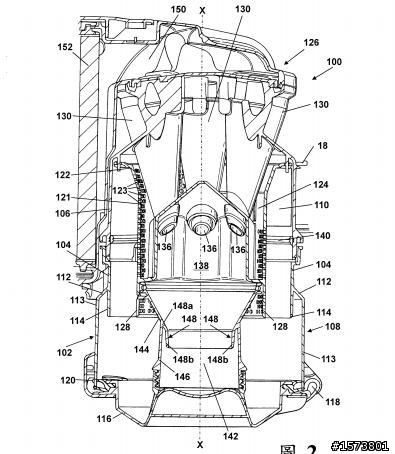

摘要:本發明提出用於從一股富含污物的氣流分離出顆粒物的旋風式分離裝置(100),其包括一用於從該富含污物的氣流分離並集中污物和塵土的旋風區(102)。該旋風區(102)有一進氣口(110)、一出氣口(126)、一縱向軸線(X-X)及一壁(104)。該壁(104)包括一第一部分(106)及一相較於該第一部分(106)離該縱向軸線(X-X)更遠的第二部分(108),該第一和第二部分(106、108)沿該縱向軸線(X-X)軸向相隔。該旋風區(102)更包括至少一從該壁(104)第一部分(106)延伸至該旋風區(102)被該壁(104)第二部分(108)包圍之一部分內的唇狀部(114)。藉由提供一旋風區(102)具備一擁有不同大小之二個部分(106、108)的壁(104)及一從較小之部分(106)延伸至較大之部分(108)內的唇狀部(114),因旋風式分離裝置(100)內之污物和塵土之再懸浮及移動而造成堵塞的風險降低。
