這是透過一位朋友開路到 Studio A 取來的故障機,這是第三代的 APPLE TV,我自己本身是沒在用 Apple TV ,我自己與家人是用Bandott TV 配合愛奇藝與LiTV
這台 APPLE TV 依據了解,他就是不開機,什麼原因導致的,我也不曉得,反正它現在就是垃圾

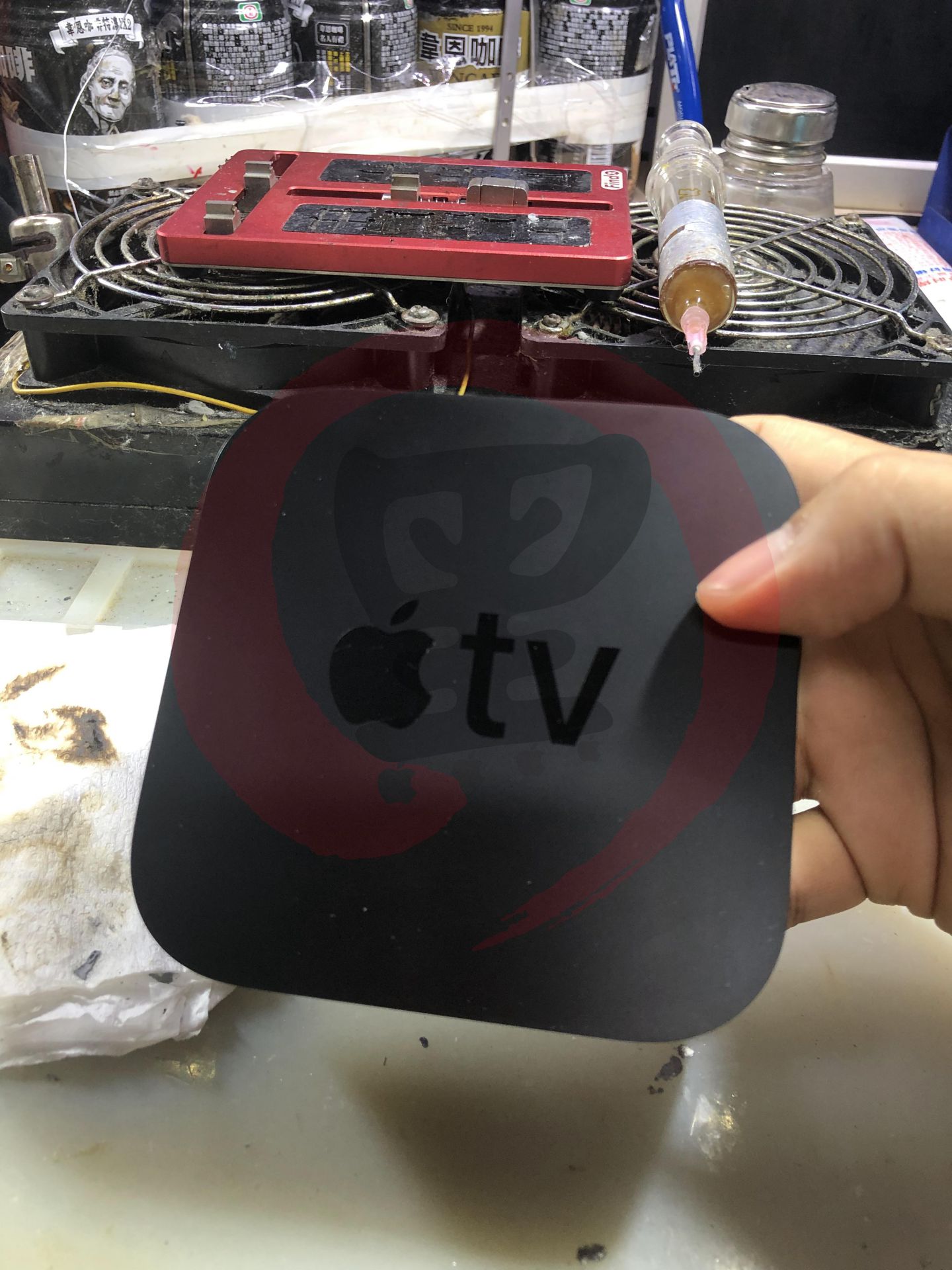

外觀普普通通,塑膠的質量,顏色還算不錯,就是我不太明白,為什麼這個 tv 兩字是小寫,而不是 TV

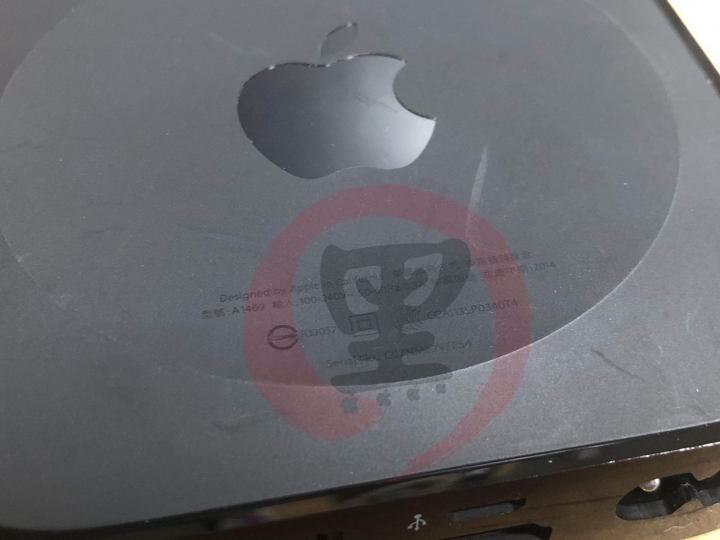

驗名正身為 A1469 的型號,官方查到是第三代的 Apple TV

首先同樣放在加熱墊上

溫度設定約 80 度

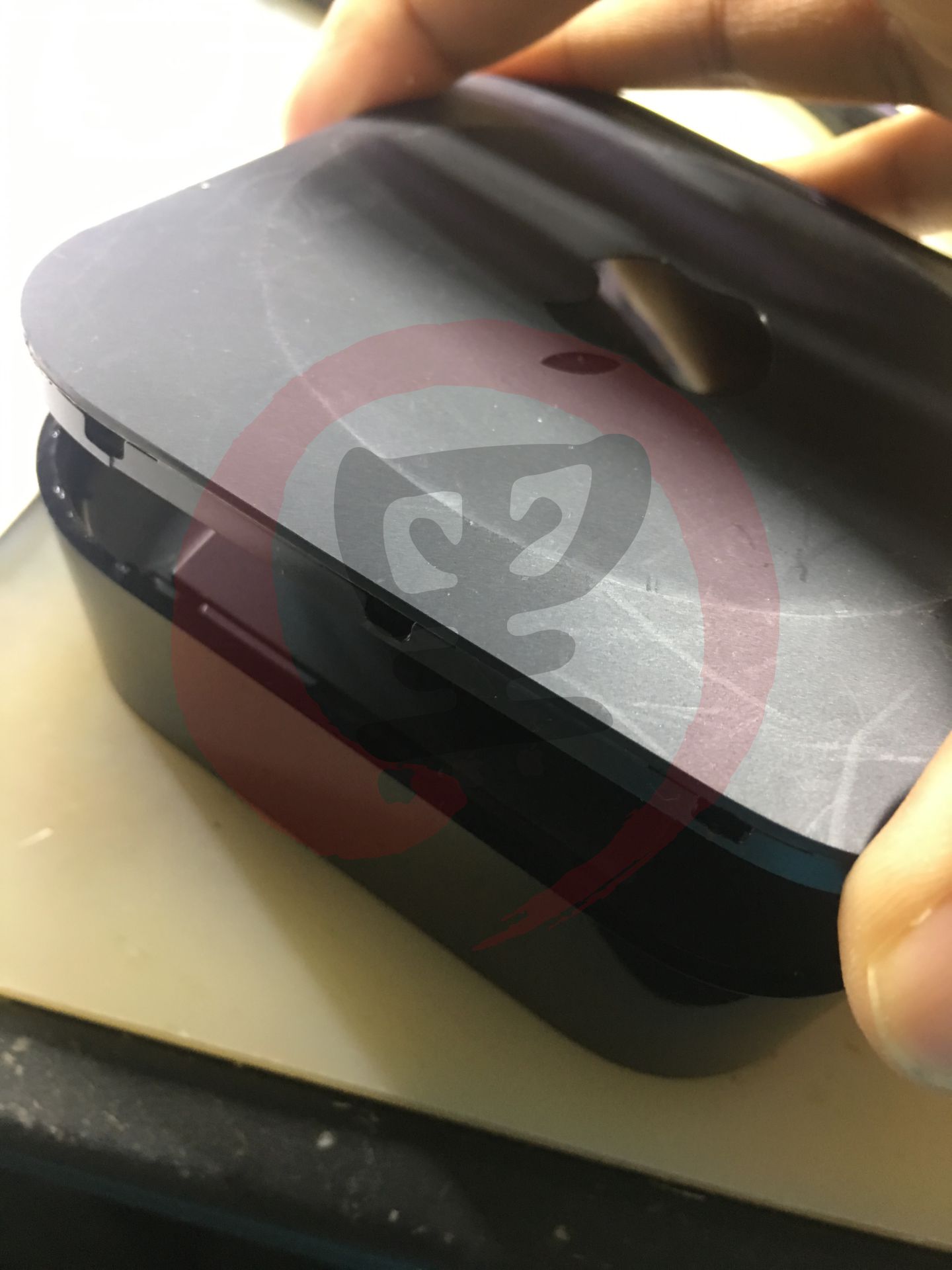

接者在用翹棒將上層頂開,其實應該不需要加熱,完全是卡扣式設計

打開後可以看到內部結構,它是內置變壓器,所以外部只有一般的電線而以,右邊是變壓器,左機是主機板

螺絲起字可以採用日本常見的 T6 系列

總共有七顆螺絲,主機板五顆,變壓器兩顆,全部都用 T6 拆卸

螺絲卸下後,將電源接口與指示燈的部份同樣卸除

底部沒有任何膠,可以採用金屬翹棒頂起

這樣主機板就取下了

同樣是採用雙面式主板設計,PCB 佈板空間還算蠻大的

金屬蔽避板比較偏象 iPad 系列,也是扣俱式的,不需要在使用熱風槍拆卸

打開後,可見主板內部原貌

核心元件都在這了,主供電、硬碟、A5 應用處理器、無線區域網晶片(最上方那顆被貼住),板號是 820-3351-A 同樣是 94V-0 耐焰等級,這個顏色的 PCB 板,就像我想到華碩品質~堅若磐石

因為沒有電路圖,所以就不細講了,在測量 PMU 時,發現儲能型電感的位置,呈現開路狀態,以二極管檔在次確認,是由電感導致的,並非是由主供電所引起的

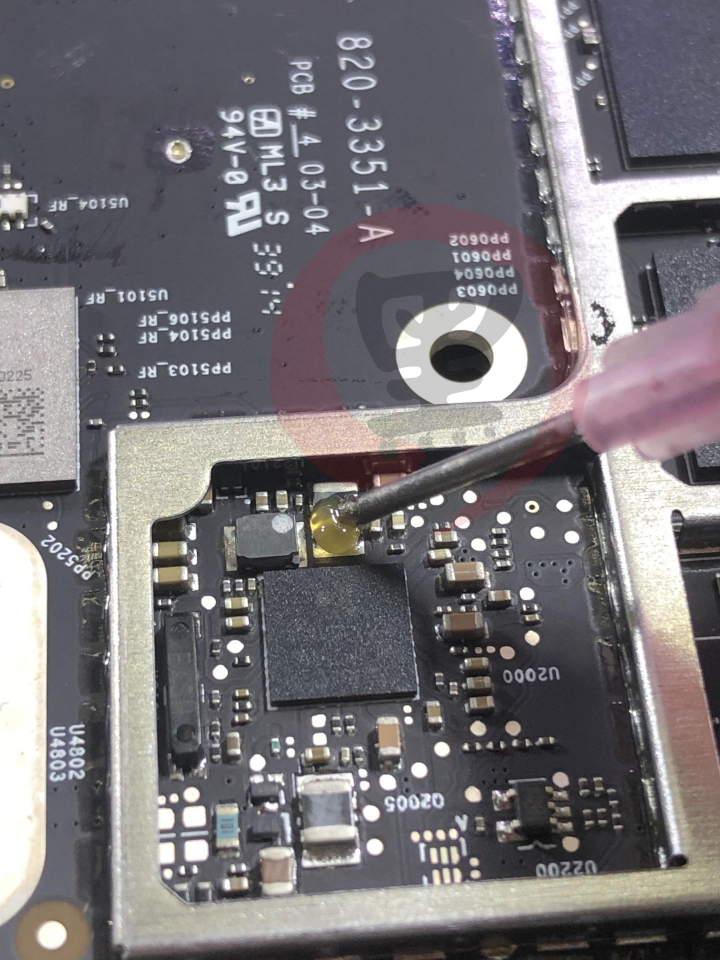

注射少量助焊劑

這個板材算是很厚的,熱風槍以 350 旋風取下

因為原錫溫度高,且板材也很厚,這裡採用 158 度低融點錫漿

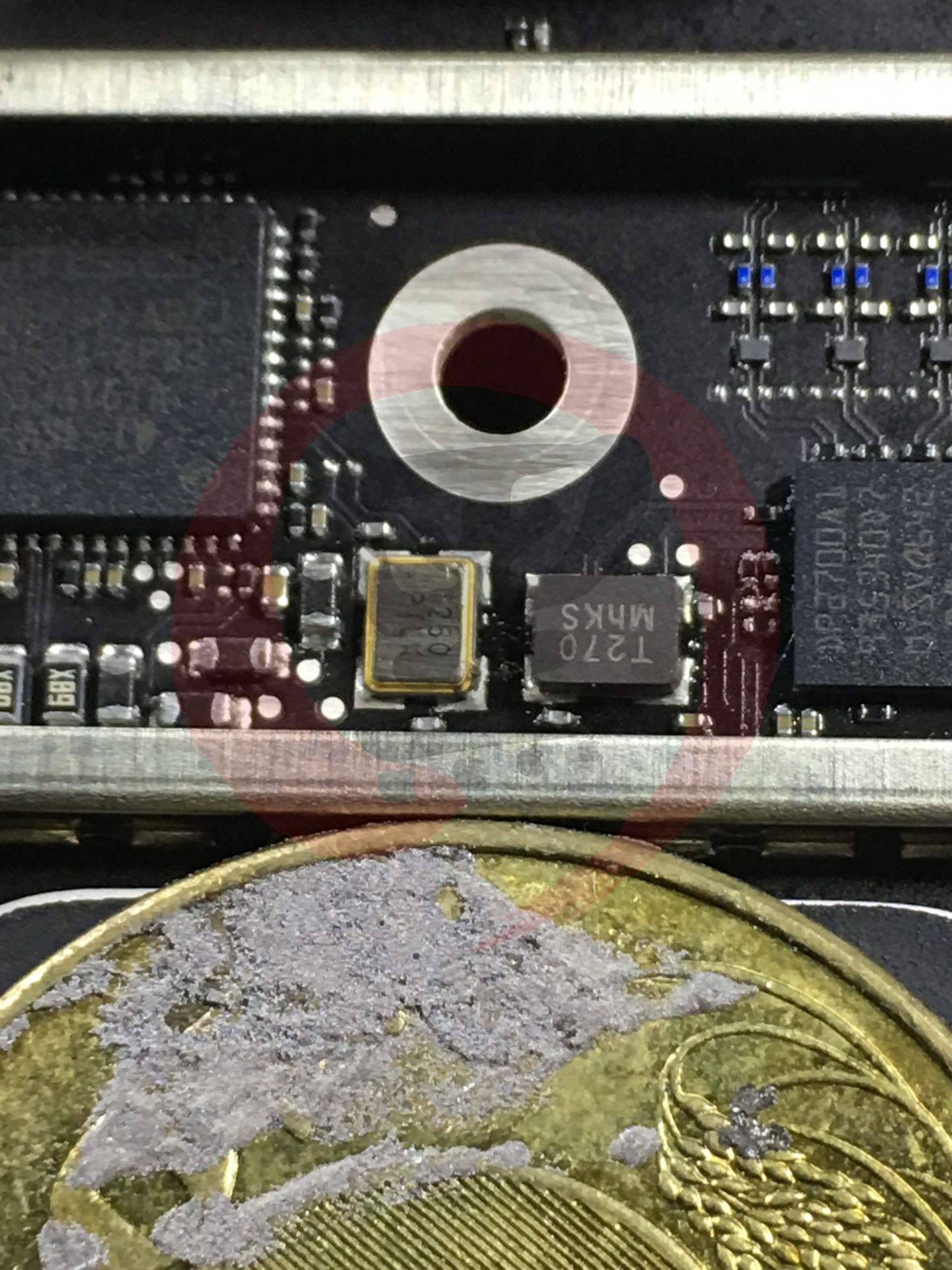

找了一顆適合的 SMD 電感更換上去,並且在次用三用電錶測量,確認該元件導通與二極體值正常

直流電進電處,總共有八條腿,右側三根為直流進電,標準電壓在 3.5V 左右,第四根接地,剩下的可以暫時不管

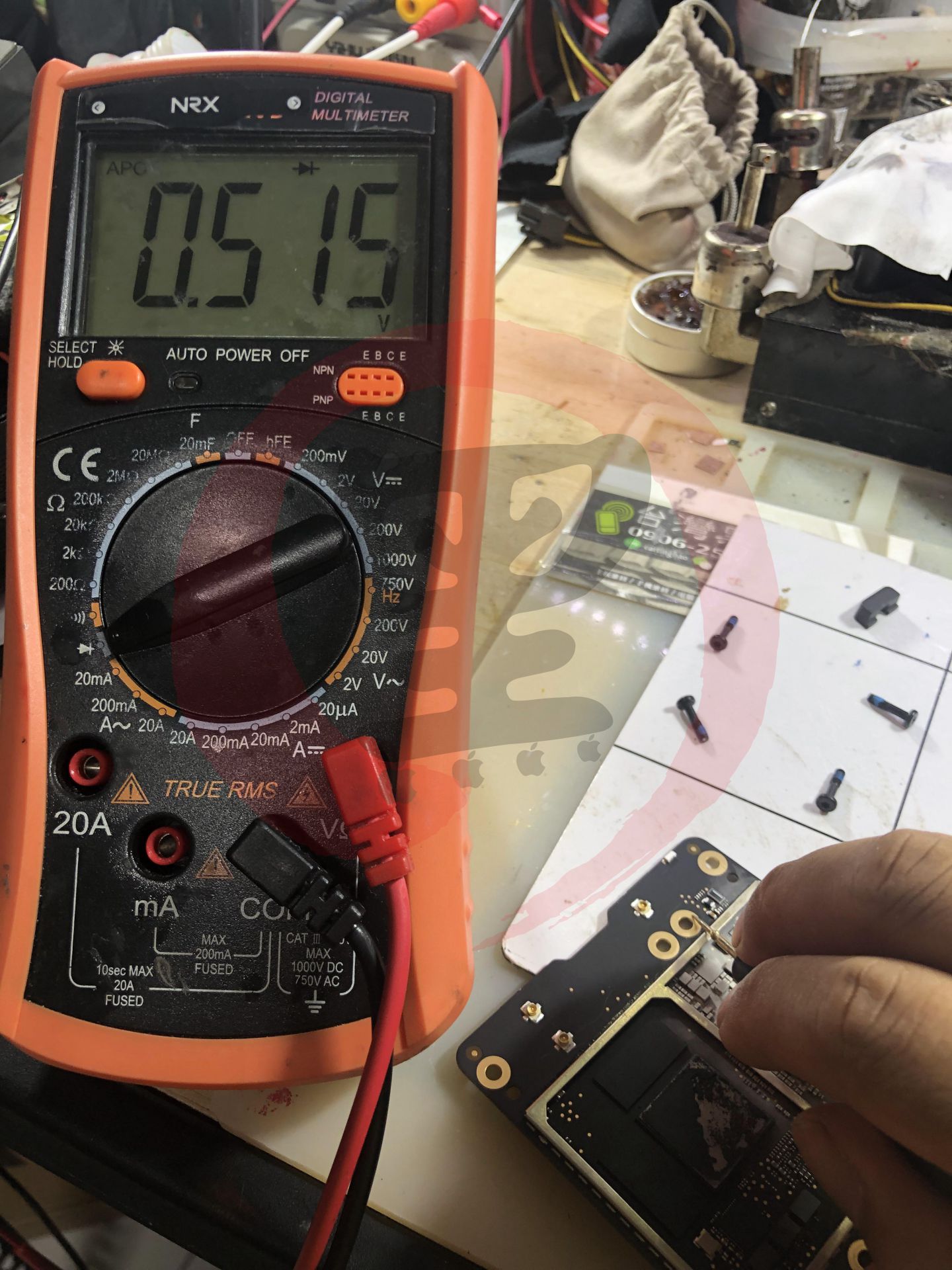

測量二極體值大約 300 左右,確認無異常,先測量此處,主要是確保上電不會短路

Apple TV 與 iPhone 不同,手機在不觸發時,可以算是無電流,但 Apple TV 上電就待機,所以上電後電流錶就會跑是正常的(基本上所有可以用遙控器喚醒的裝置,都是同理,當你修到一個量級的時,自然就明白了),當電流達到峰後,就可以看到中間亮紅燈待機了

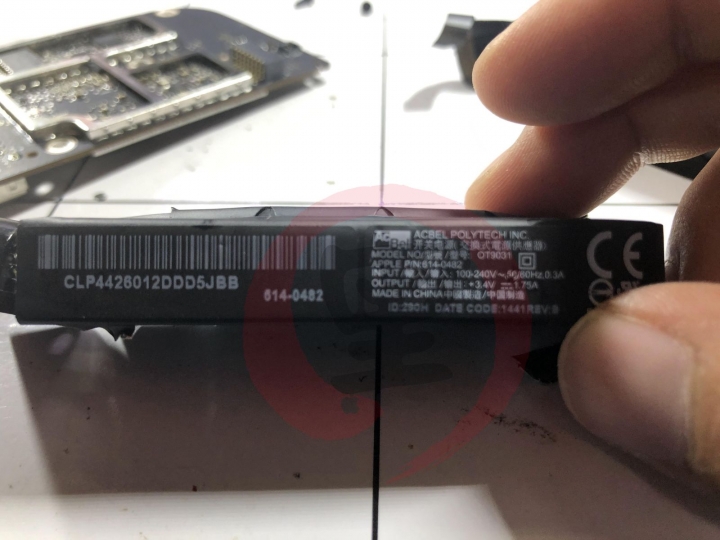

因為是內置變壓器,所以這邊也得看一下,這個變壓器是康舒科技大廠的,以前做電腦的時候,很常配康舒的電源供應器,便宜大碗又安靜,只是後來取消了終身保固,可惜可惜~~

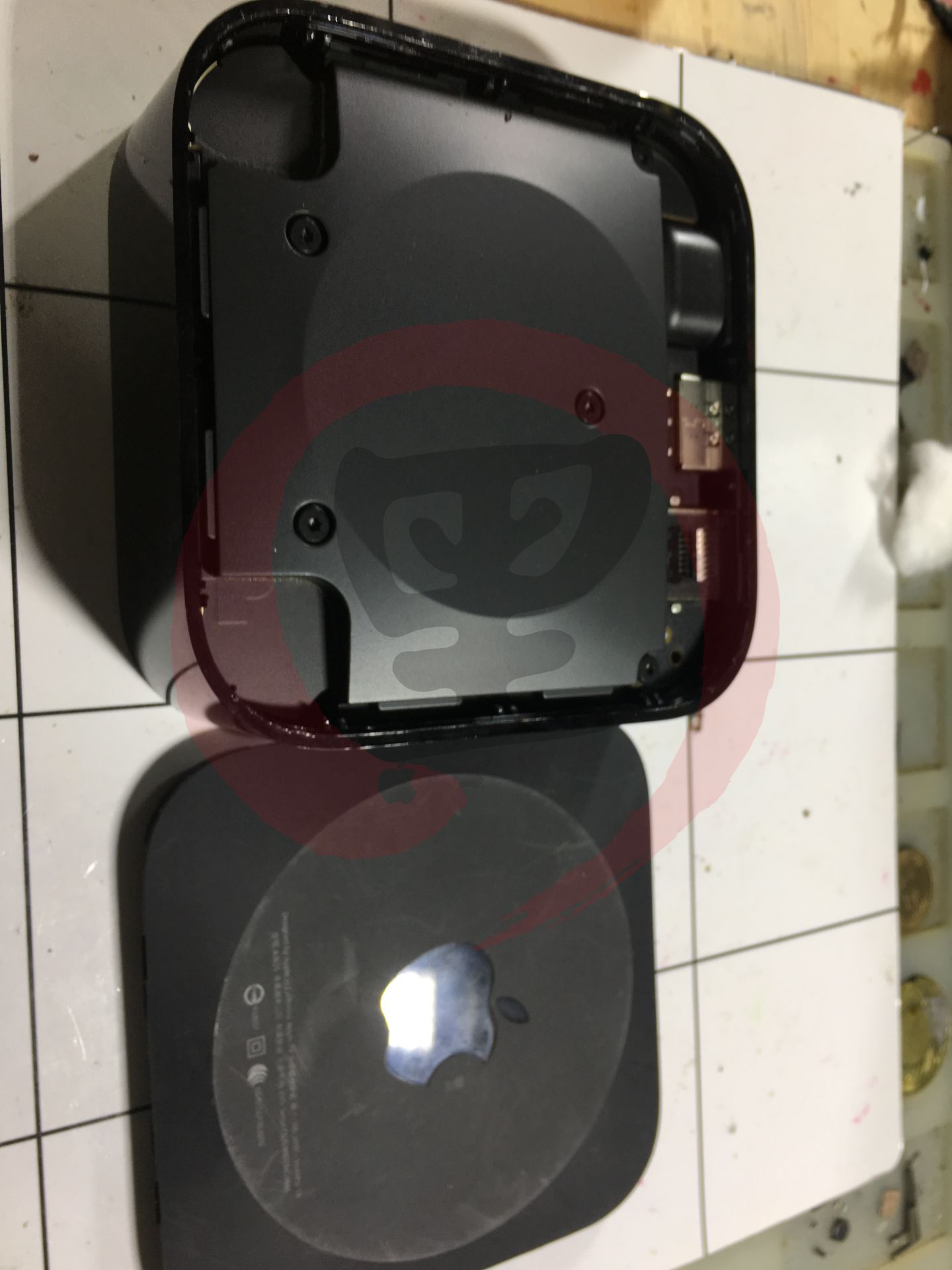

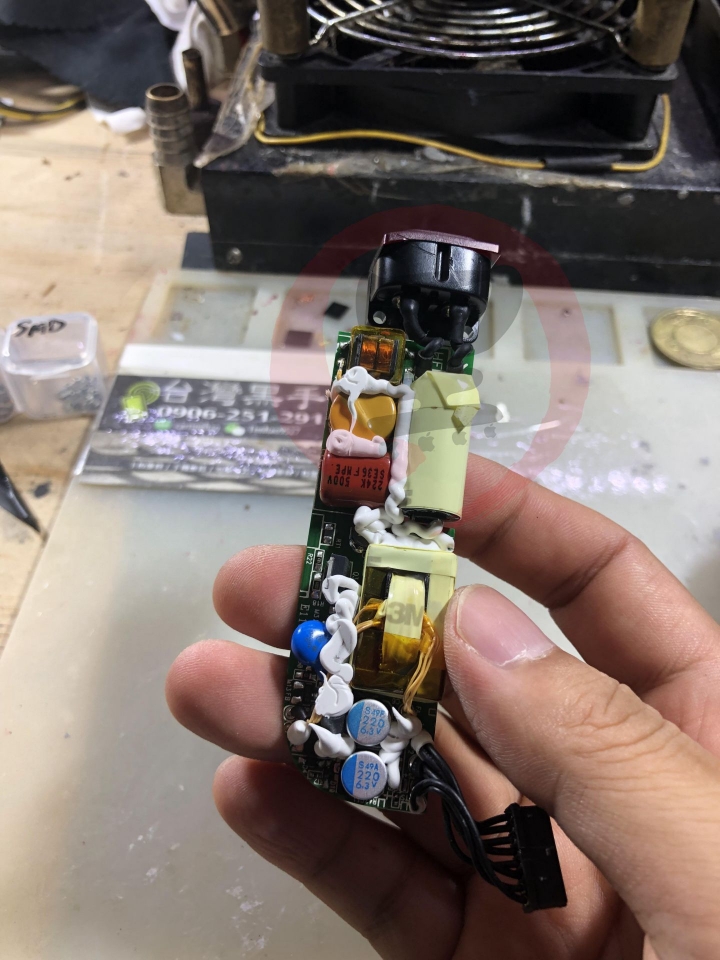

將外衣脫掉後,可以見到內部結構

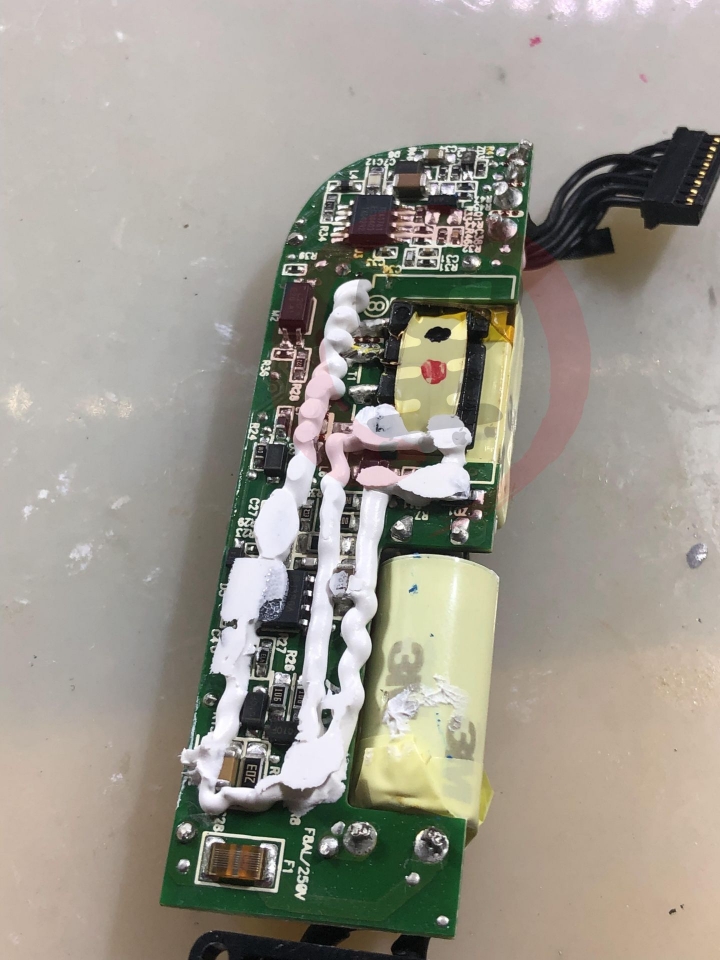

用料看起來還蠻不錯的,連膠帶都是 3M 廠的

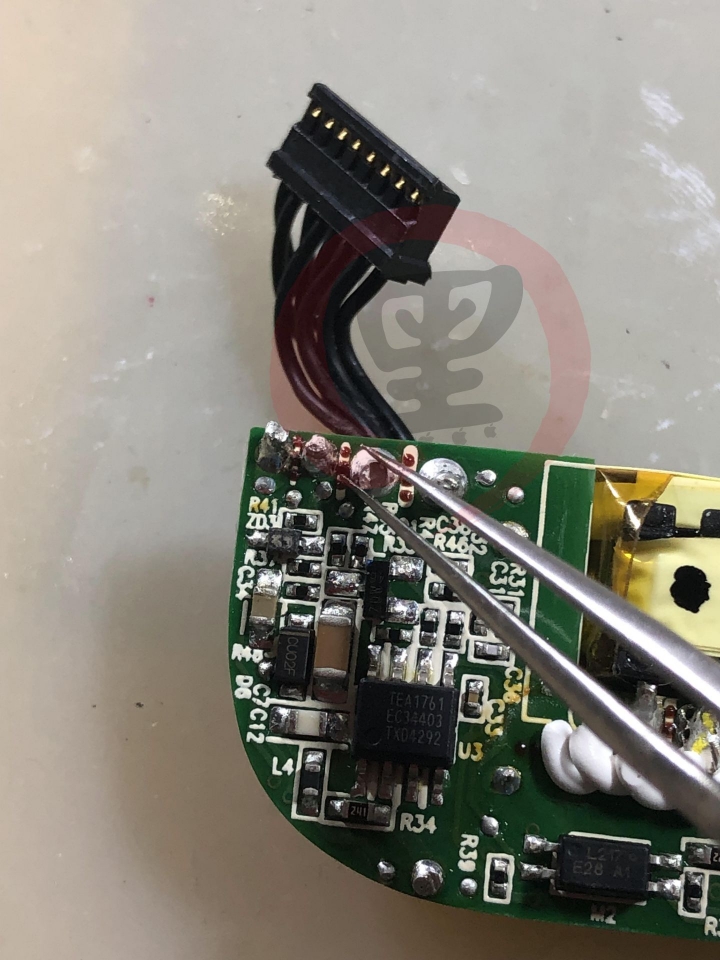

只抓幾個重點測量,第一顆重在 Philips 同步整流控制器,輸出範為在 3.5 ~ 38V

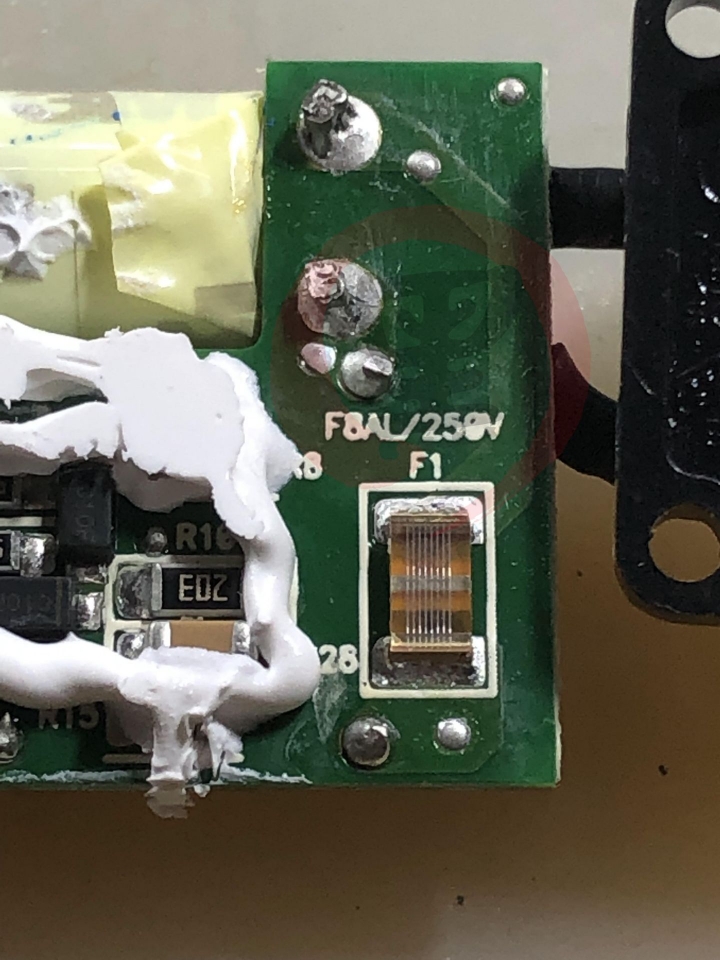

第二顆重點在 F8AL/250V 的保險絲,經測量後,兩路都沒有異常反應

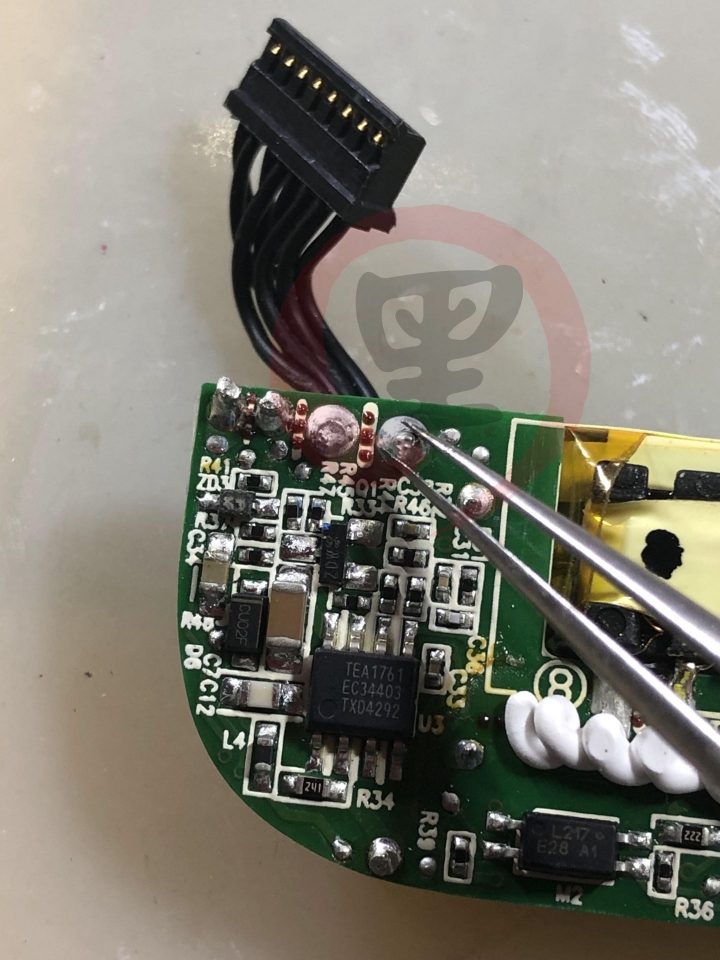

最後就是 DC OUT 的部份,右測是正

左側為負極,檢測無異常

AC IN 檢測無異常

變壓器的部份經測量無異常,開始測量主機板重要供電 NAND 1.8V

GPU 0.8V

NAND 3V

SDRAM 1.2V

PMU 3.45V 主要供電全數正常

裝蓋上機

變壓器的部份,同樣封起來

上機

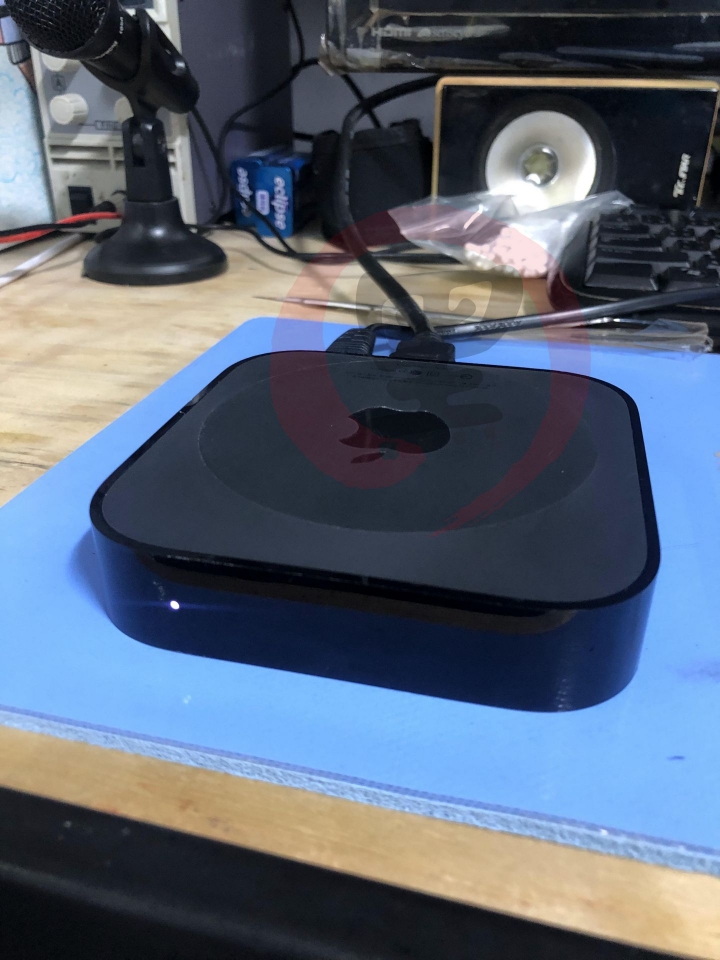

接上 AC / HDMI 可以看到指示燈亮起

System Restore

登登登登~~~完修~~收工!

Apple TV4

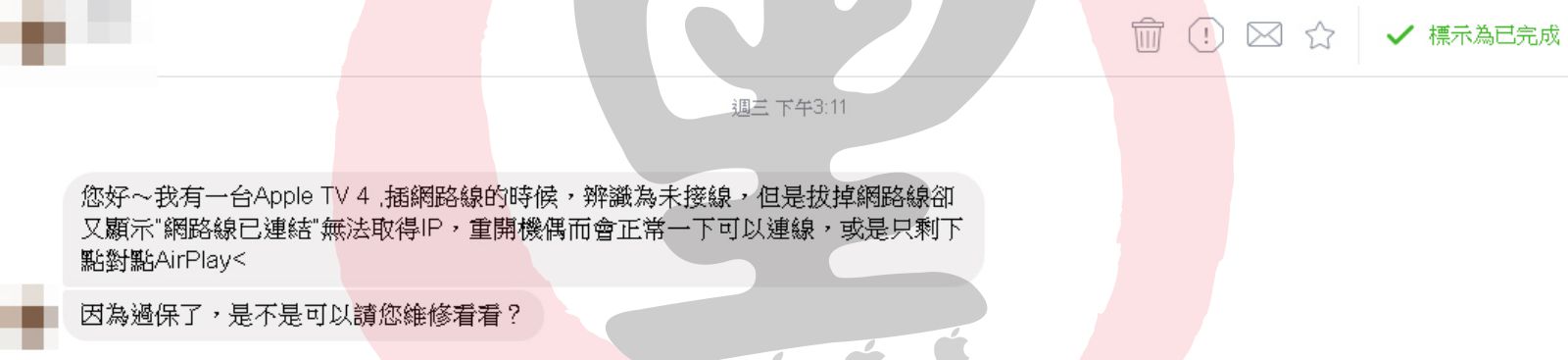

今天這台是 APPLE TV4 的機種,他的故障現象比較特別,電視盒會一直卡在有線網路不退出,然後抓不到 IP ,所以不能用有線,但因為也退不出來,所以無線也連不到了
APPLE TV 的料件說真的,非常少件,比 iPod Touch 更稀少,不過看者一台好好的電子產品變成垃圾,其實也不太環保,我估計還是有 60% 的機率能修好,就是先收件了

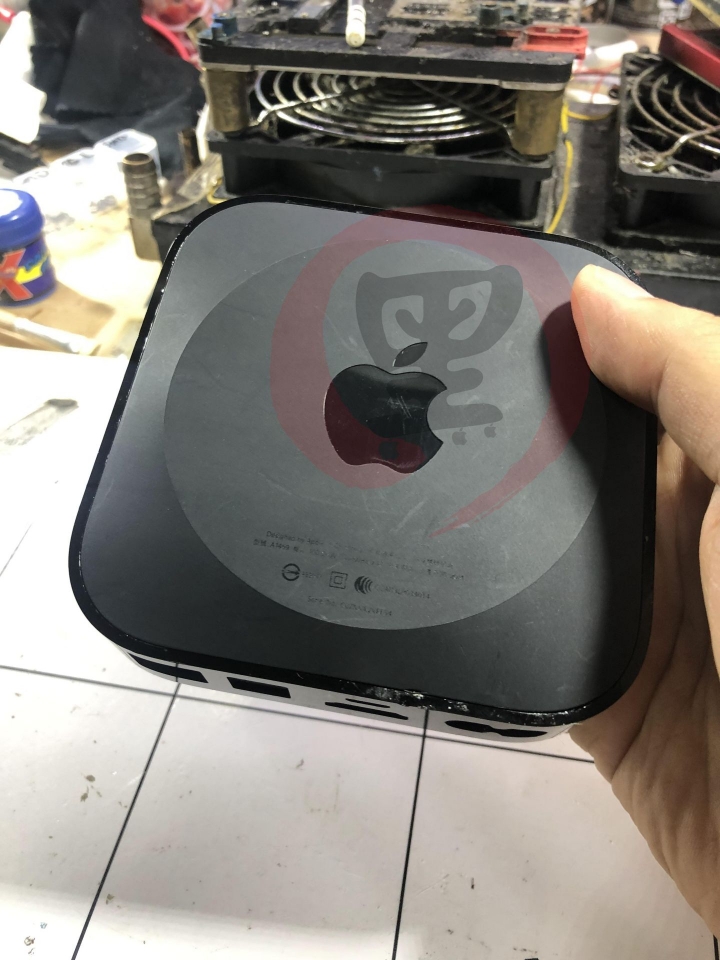

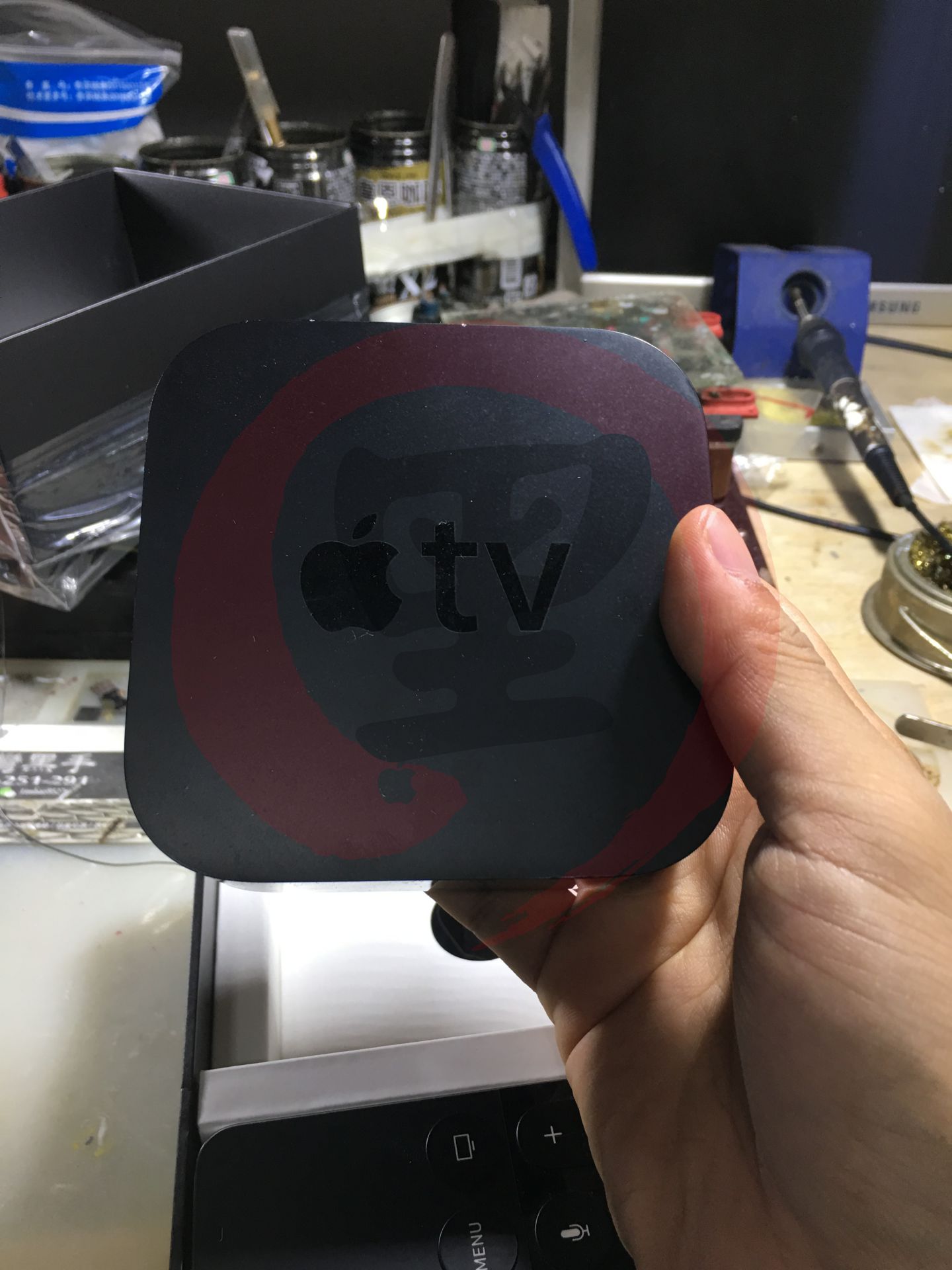

外觀看起來跟我那上篇的第三代差不多,也是小寫的 tv 兩字

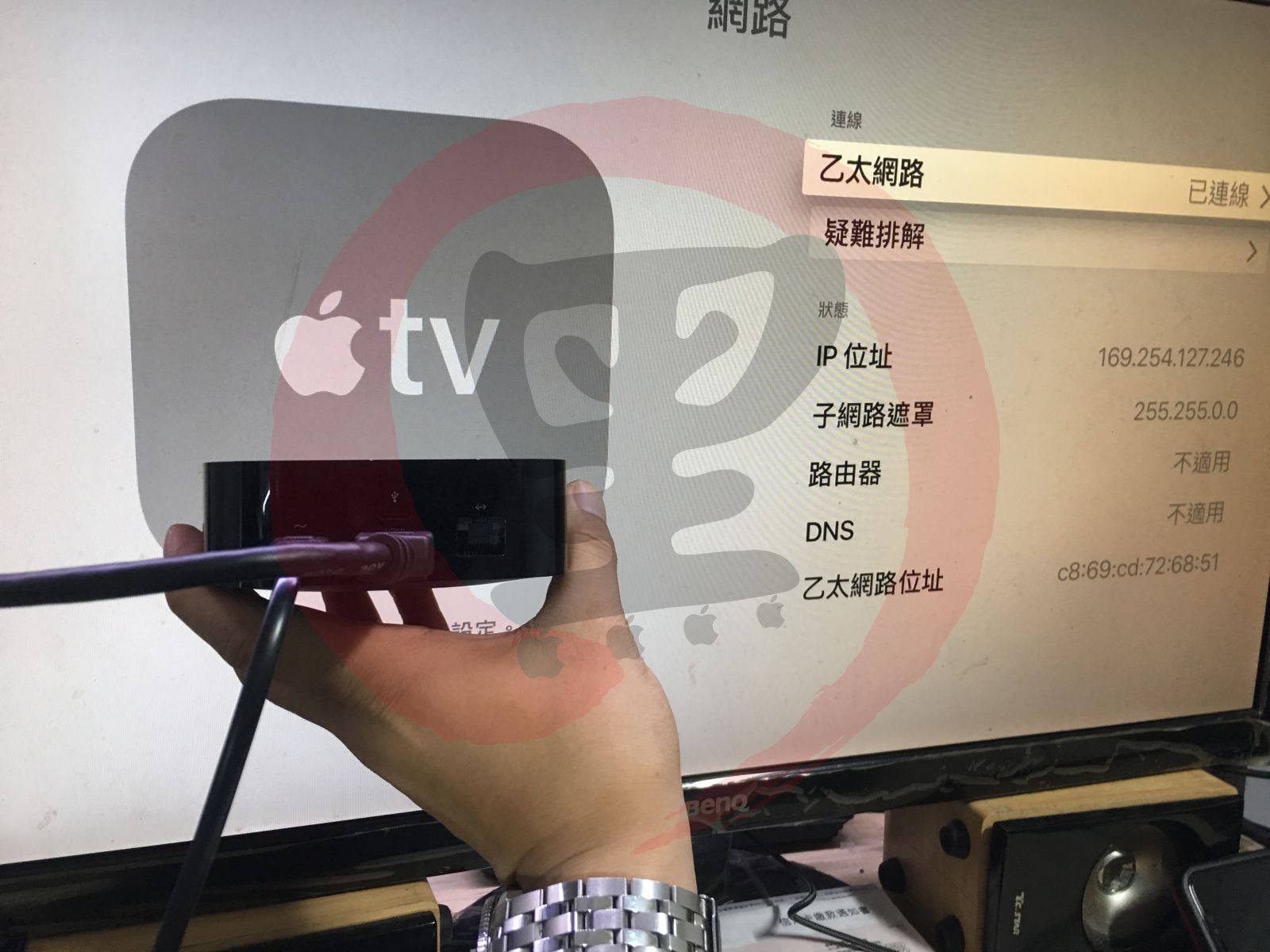

接者電源與 HDMI 後,如同客戶所說,不插線也會一直停留在乙太網路的部份,但根本沒插線嘛

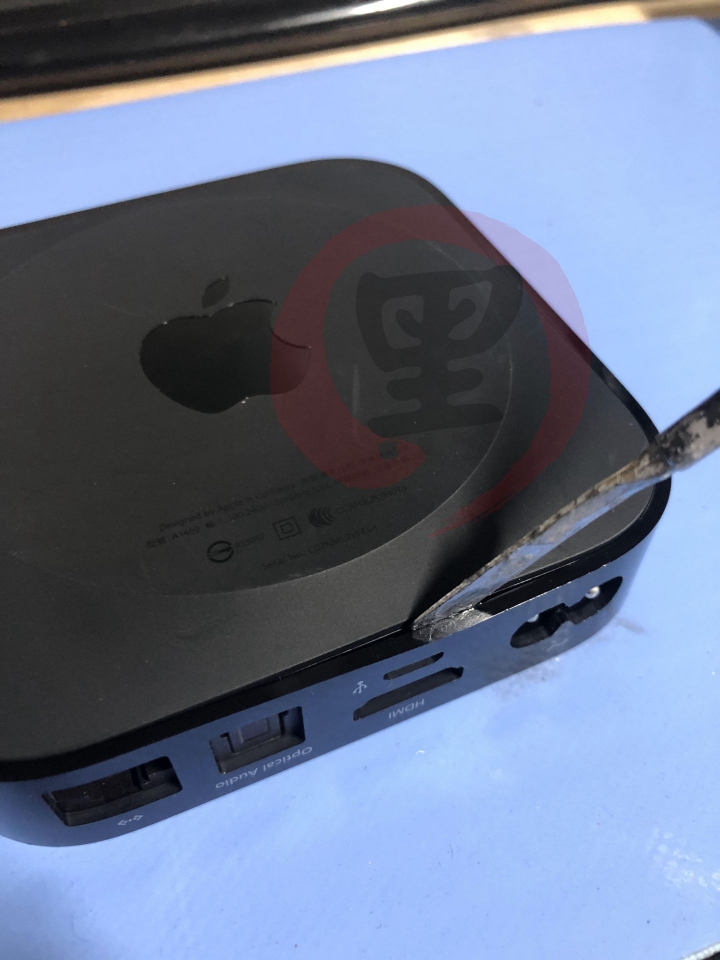

我先將外殼部份以翹棒打開

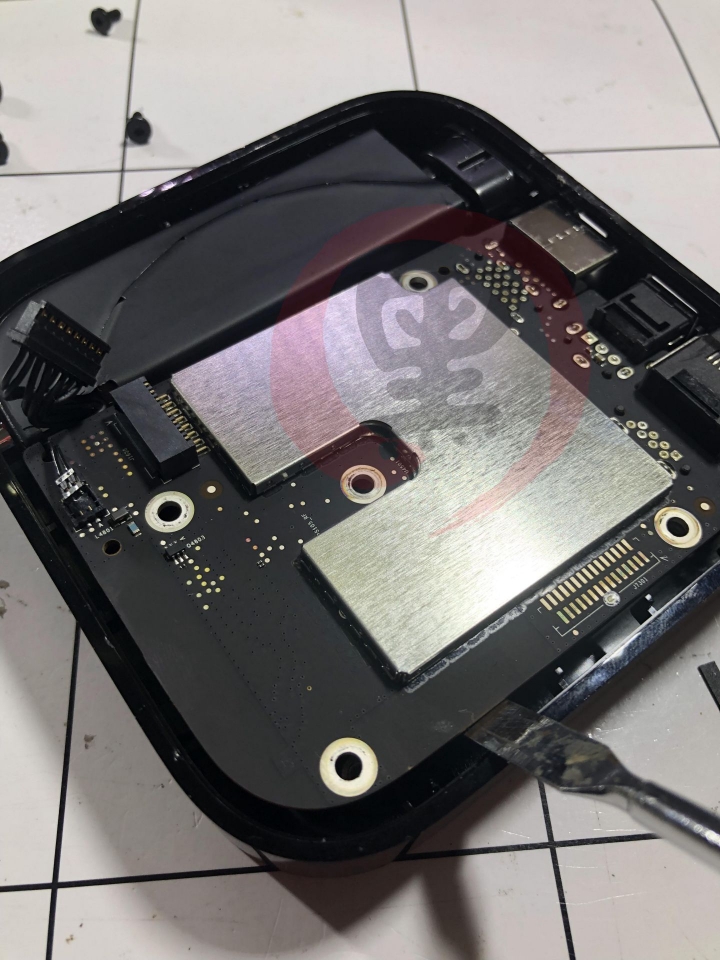

內部的結構變的更乾靜整齊,比起 APPLE TV3 來說,拆卸上算是更為容易的了,上面大的金屬蓋用 T5 螺絲拆卸即可

打開後直接可見主機板,變壓器設計在主板的下方,但因為該機器是能開的,所以沒必要在檢測變壓器了,主板上頭有兩顆螺絲,下面那顆銀色的是管供電的,上機測試時必須要裝上,否則不過電

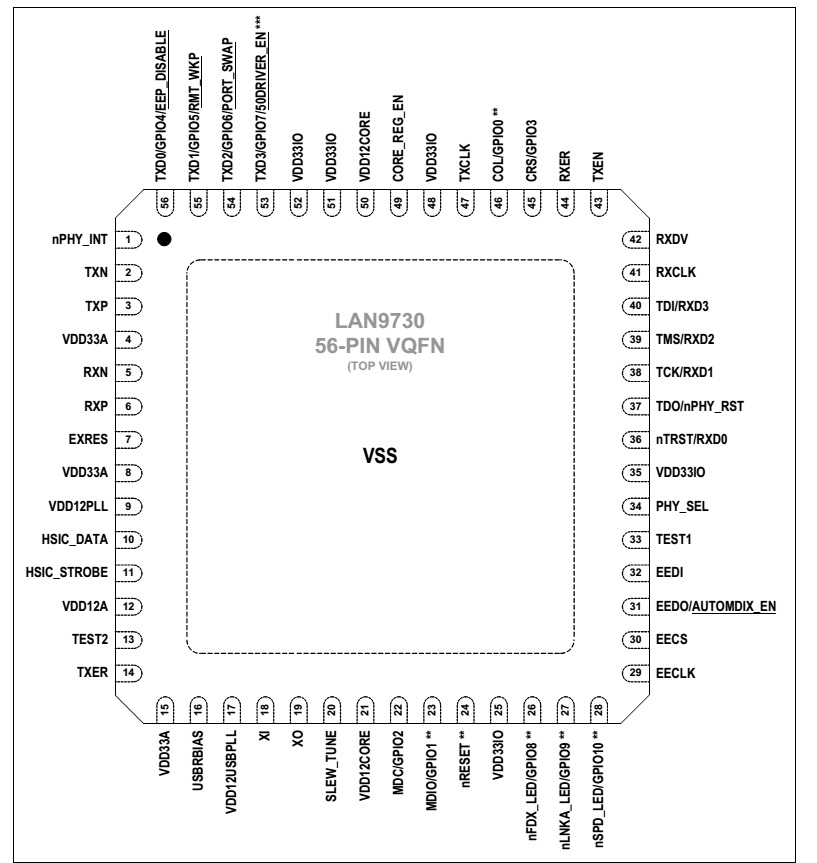

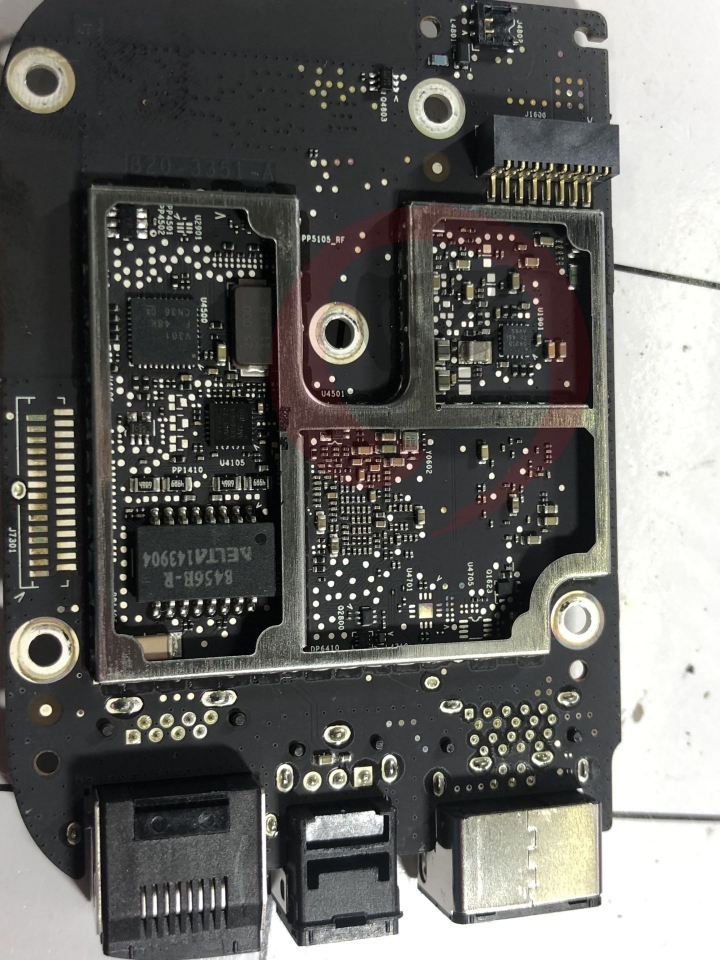

我在檢測時,發現 RJ45 Gigabit Ethernet 是沒有異常的,並不是因為內部檢測腳異常或者連接座導致的卡死狀況,所以重心放在了 LAN9730 該晶片上,也確定證實了該晶片 RX 的差動傳輸,是有異常的,但重點在於說,根本沒有能用的晶片可以汱換

因為LAN9730 不光是管理乙太網路,還有其它功能,所以並不能讓他空載,也就是不能直接拆掉,所以我打算修改一下電路,依晶片內核電路圖斷指示,可以將 CLK 部份斷開,既不影響到晶片其它功能,估計也能修復卡死的問題

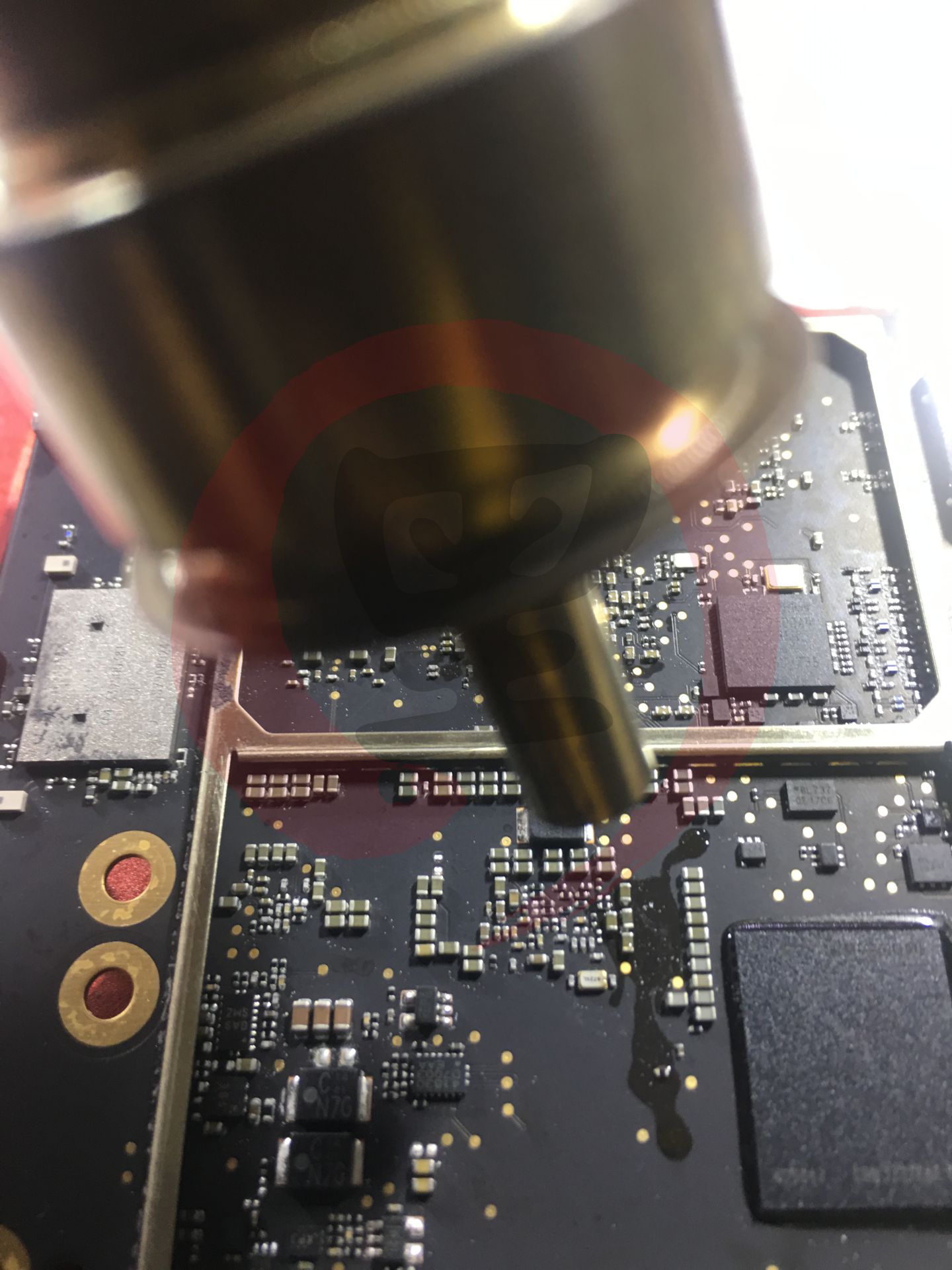

板材算是比較厚重的,熱風槍用 400 度將晶振取下,這樣就可以單純切除 Local Area Network

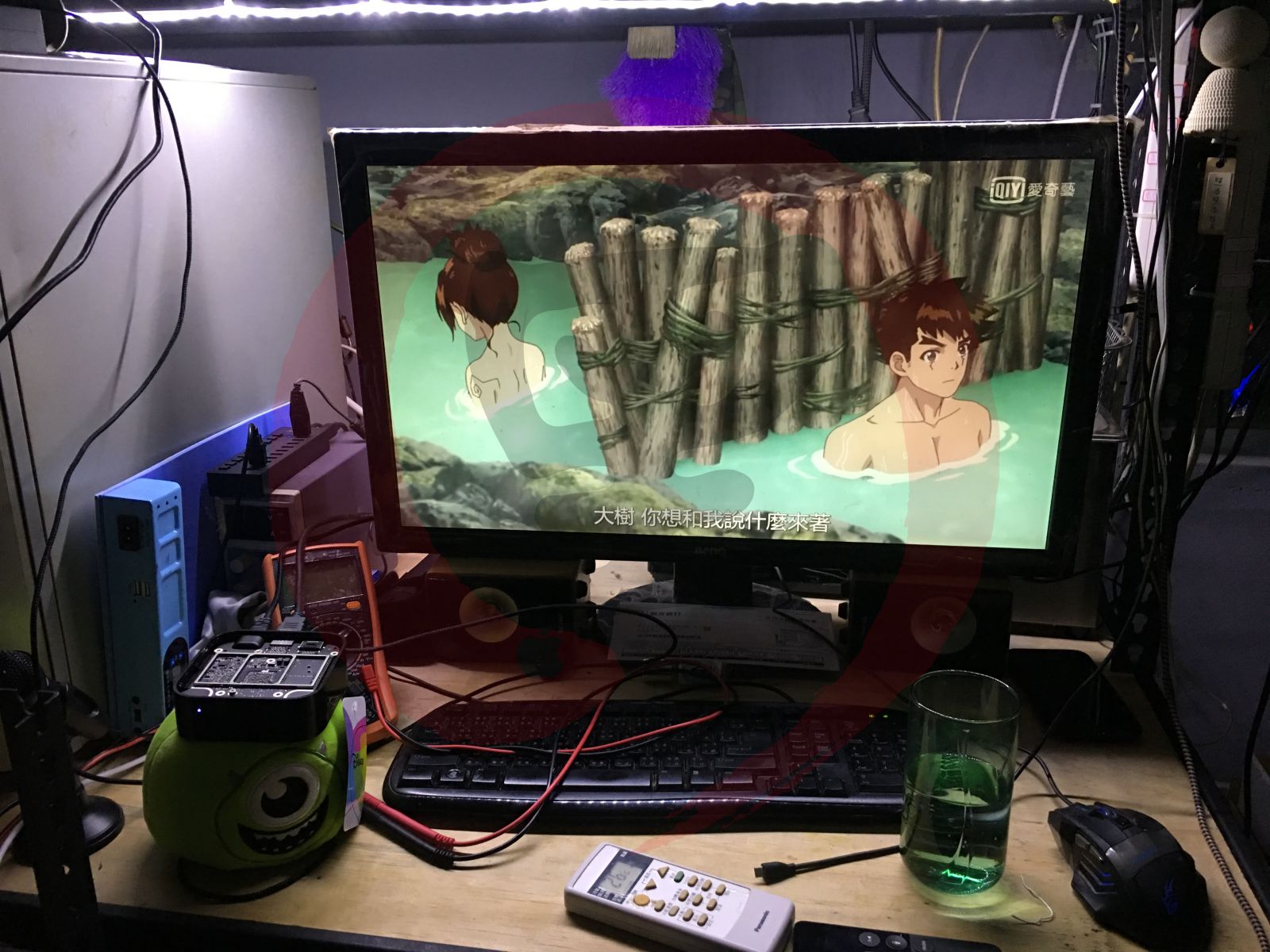

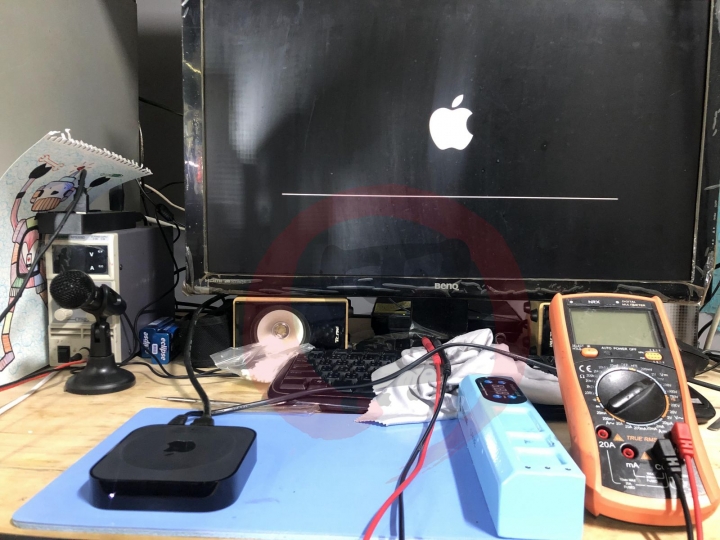

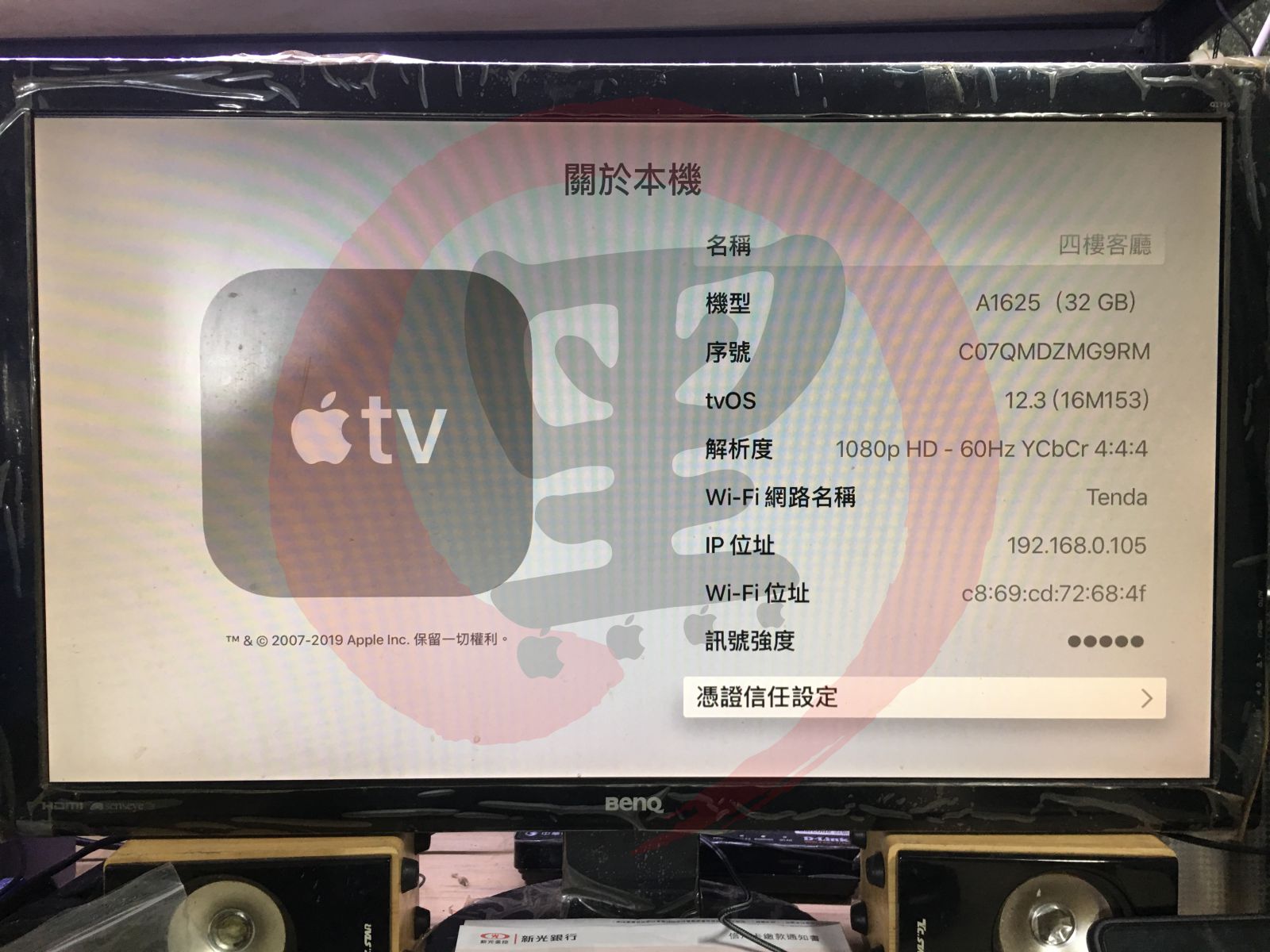

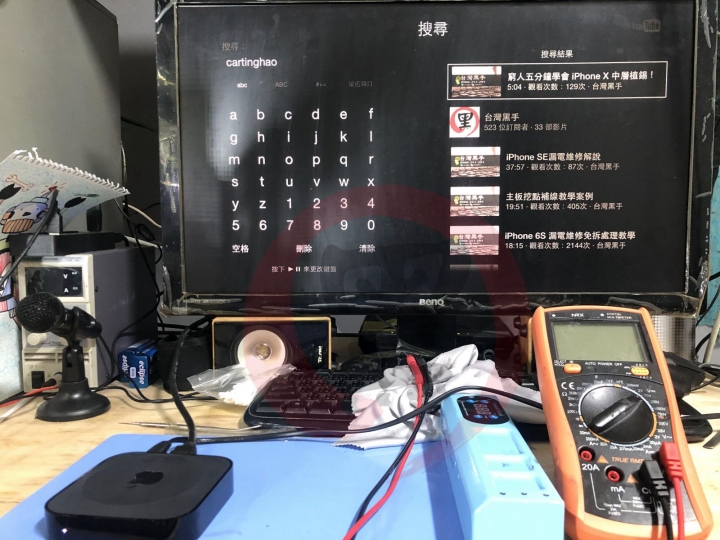

上電測機,看愛奇藝,我發現還是 APPLE TV 第四代比較好,能上商店抓程式下來,像我上一台三代的,根本沒有商店啊~~~

裝機

完修!收工~~~自己動手,豐衣足食!

Apple TV 4K
這是一台 APPLE TV 4K 也是目前最新機款,售價好像也不便宜,這個現在幾乎外面沒人在修,我先進來搶搶市場了,反正都是電路學跟電子學,來什麼都差不多~~只要不是電機都還好,上次有人送了一個奶泡機來,繼電器查查還沒什麼問題,但馬達問題的我還真不行~~

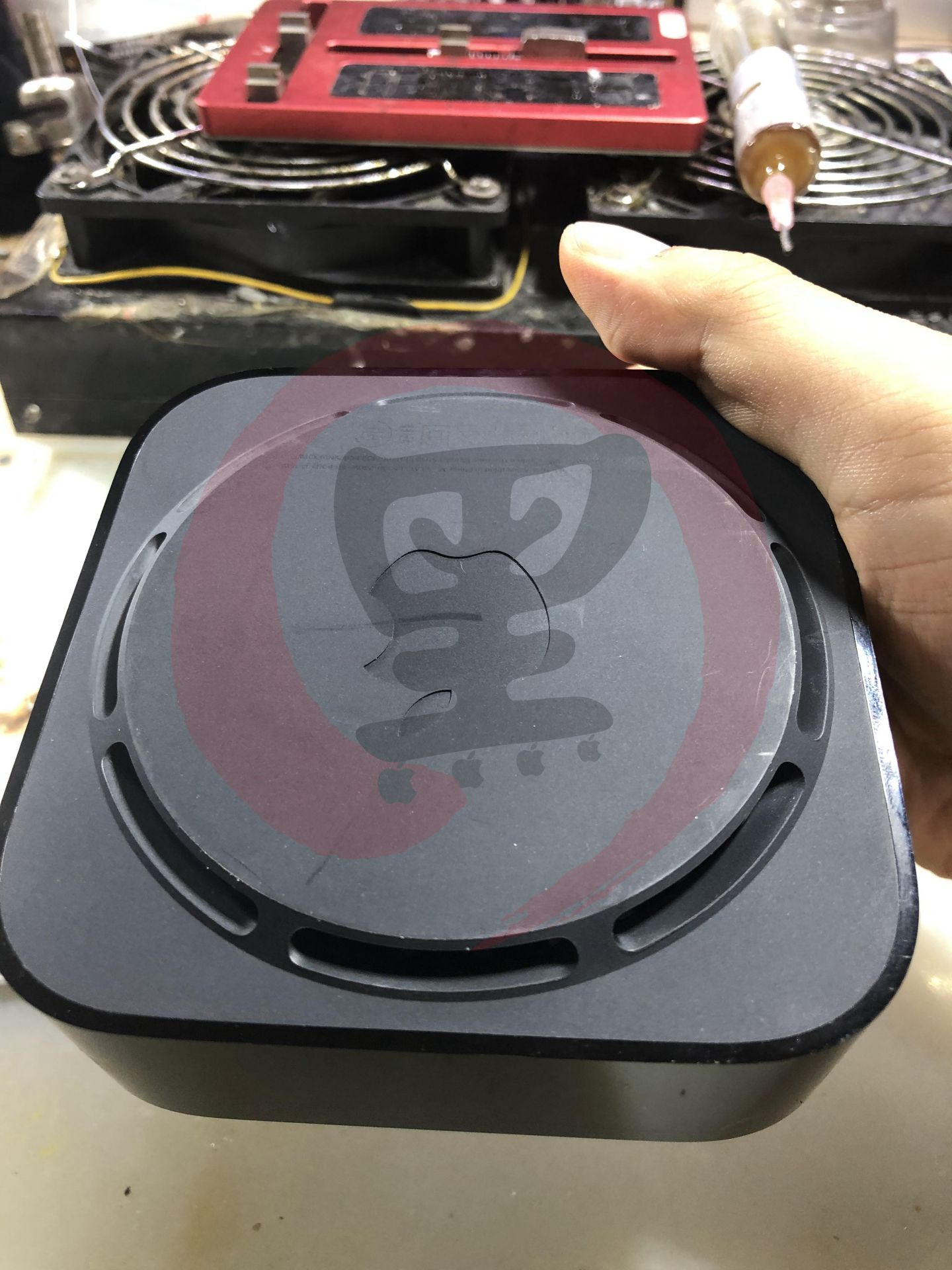

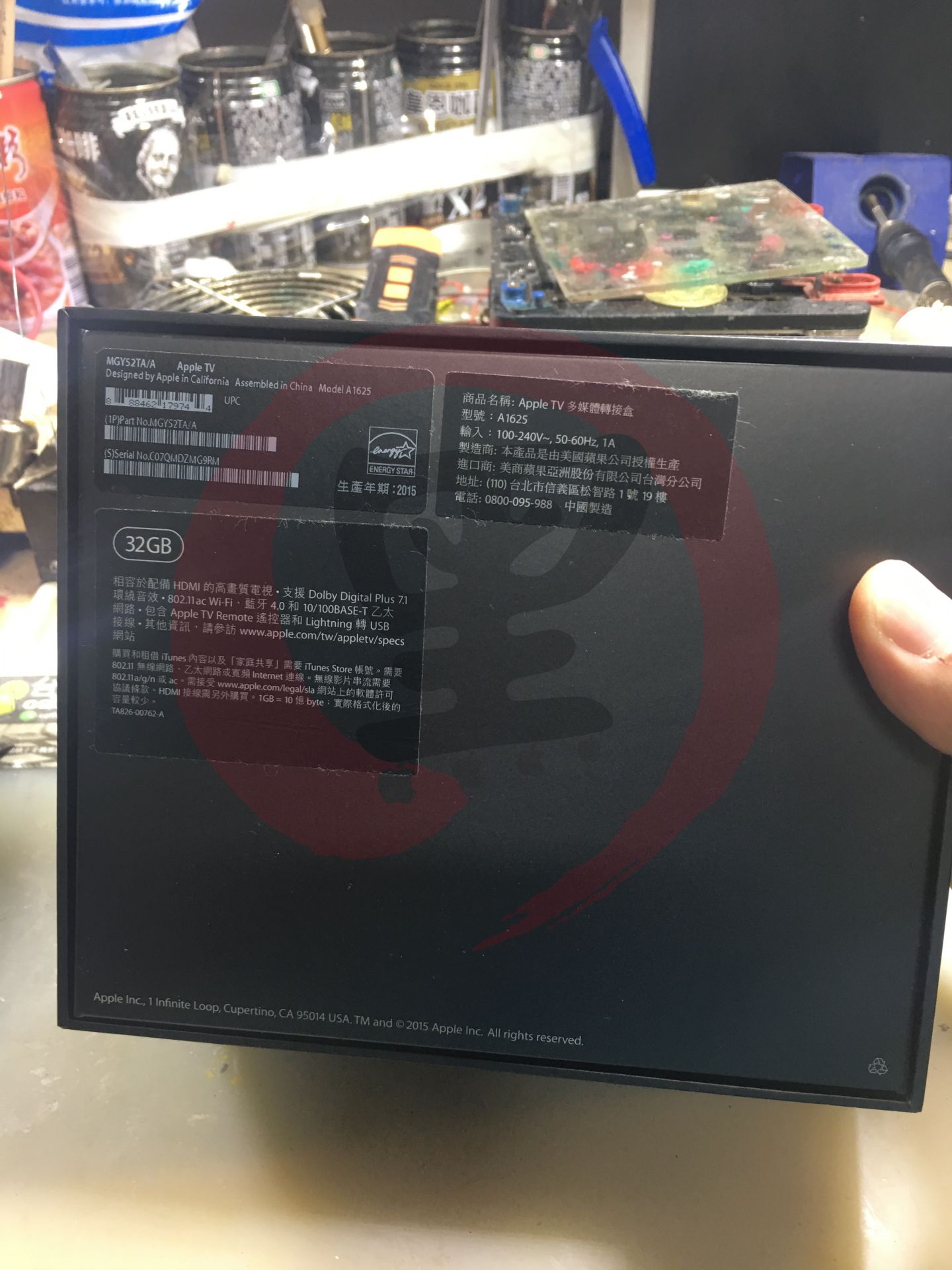

外觀看起來跟前面幾代有些差異

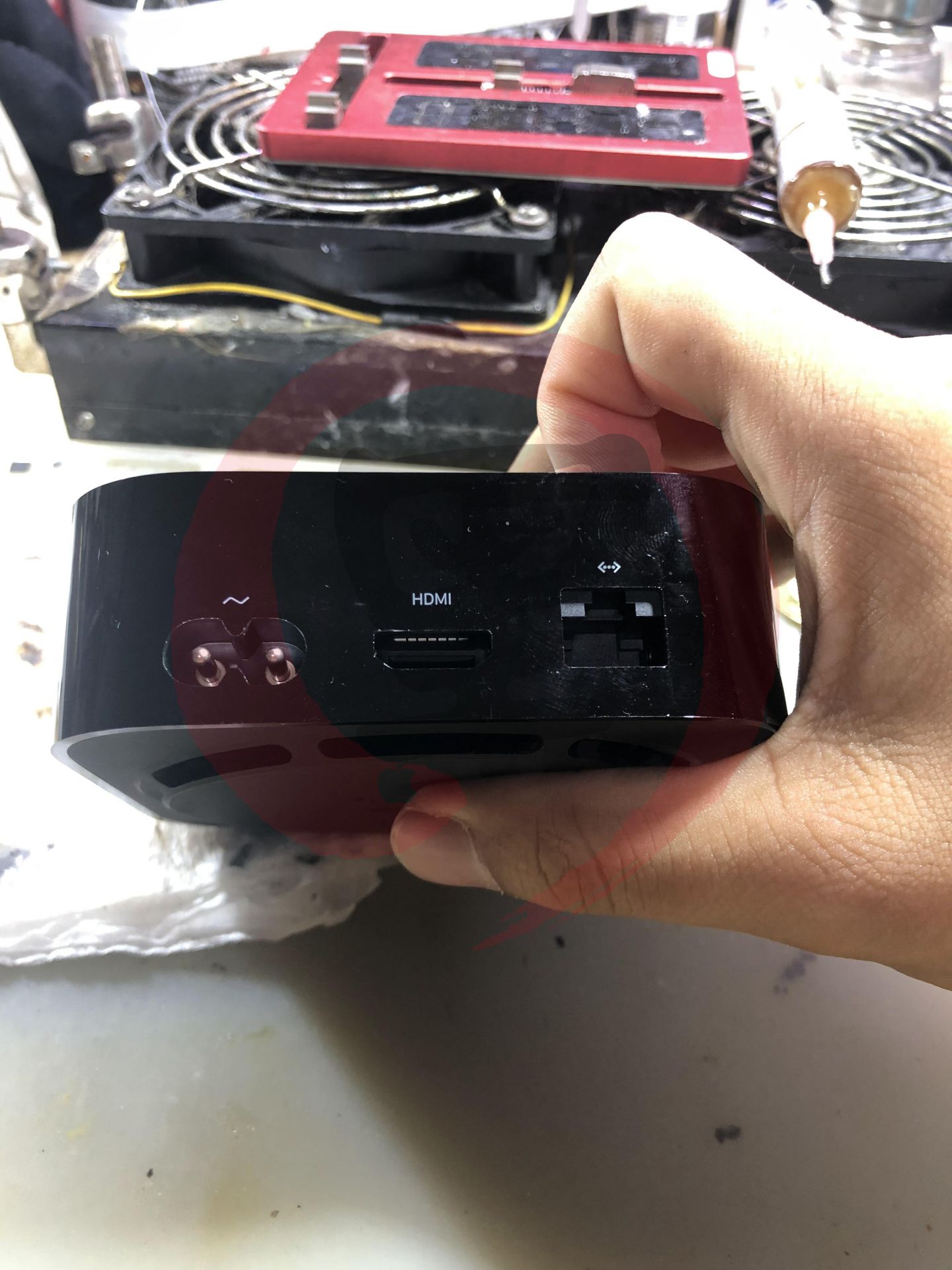

只剩三個孔了,我記得上次修 APPLE TV4 的時候,還可以接電腦,這個 HDMI 估計是 2.0 版本的

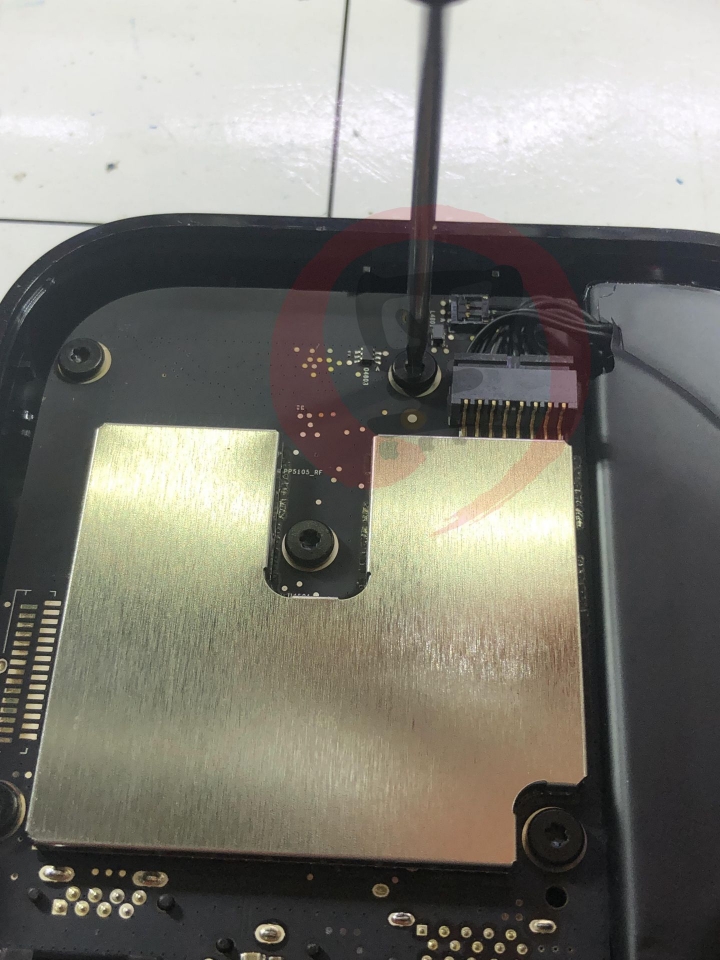

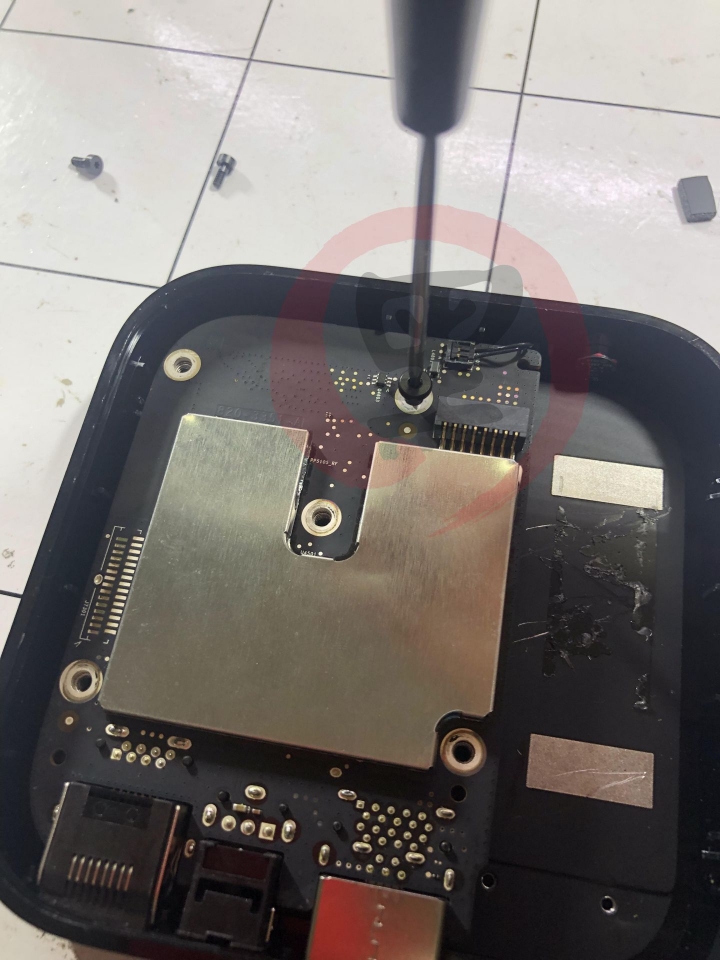

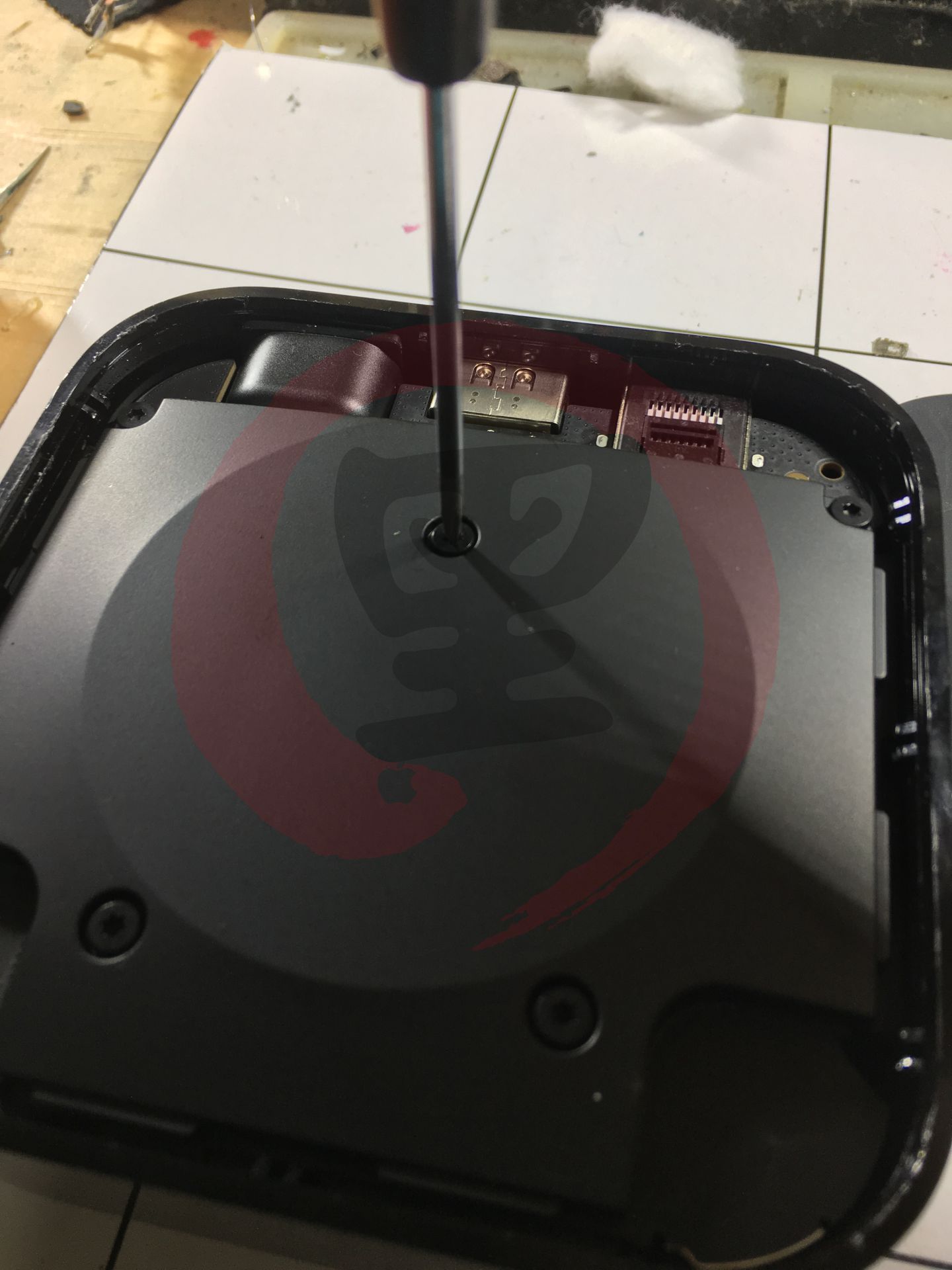

內部螺絲採用 T5 螺絲起子

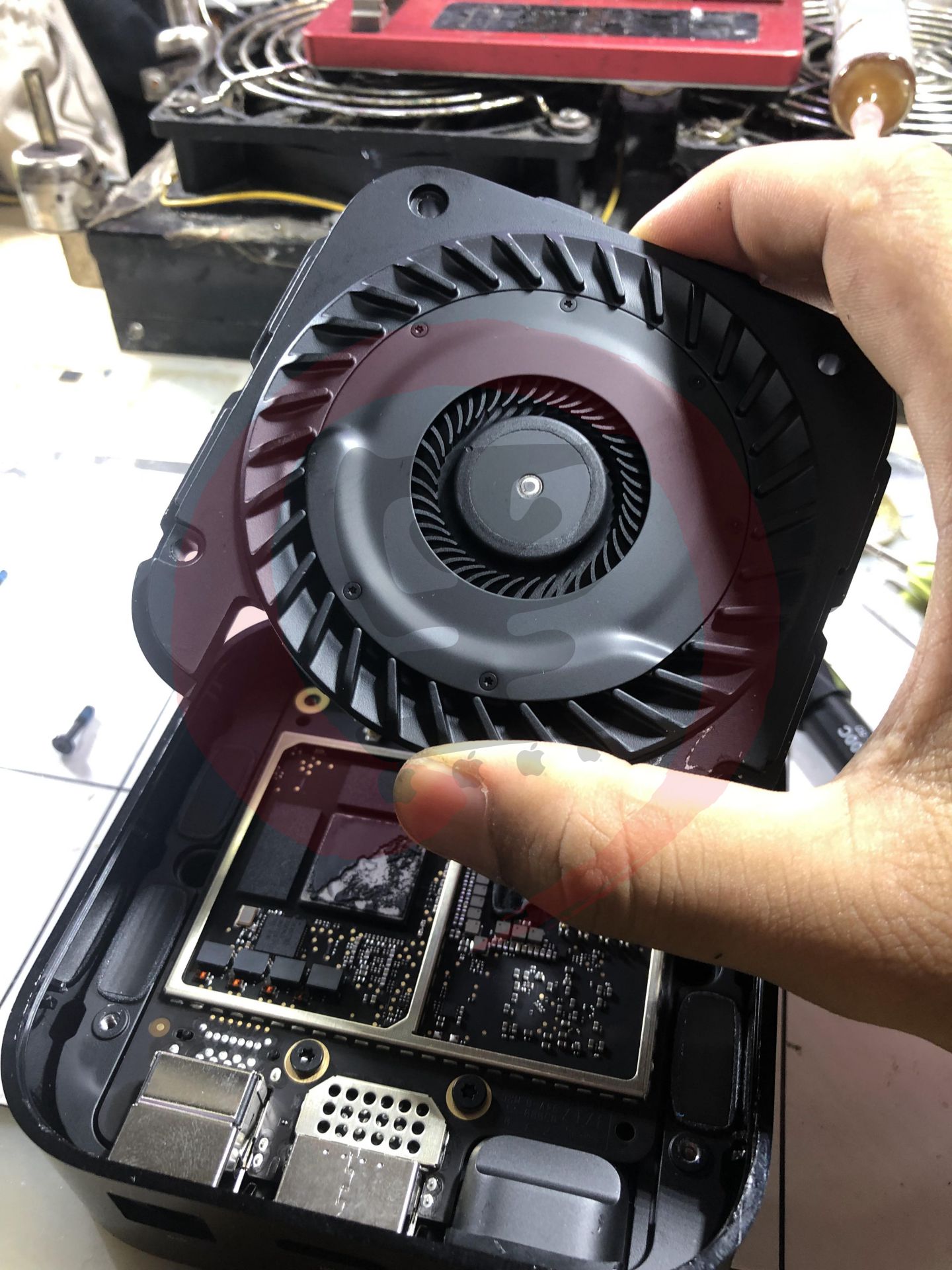

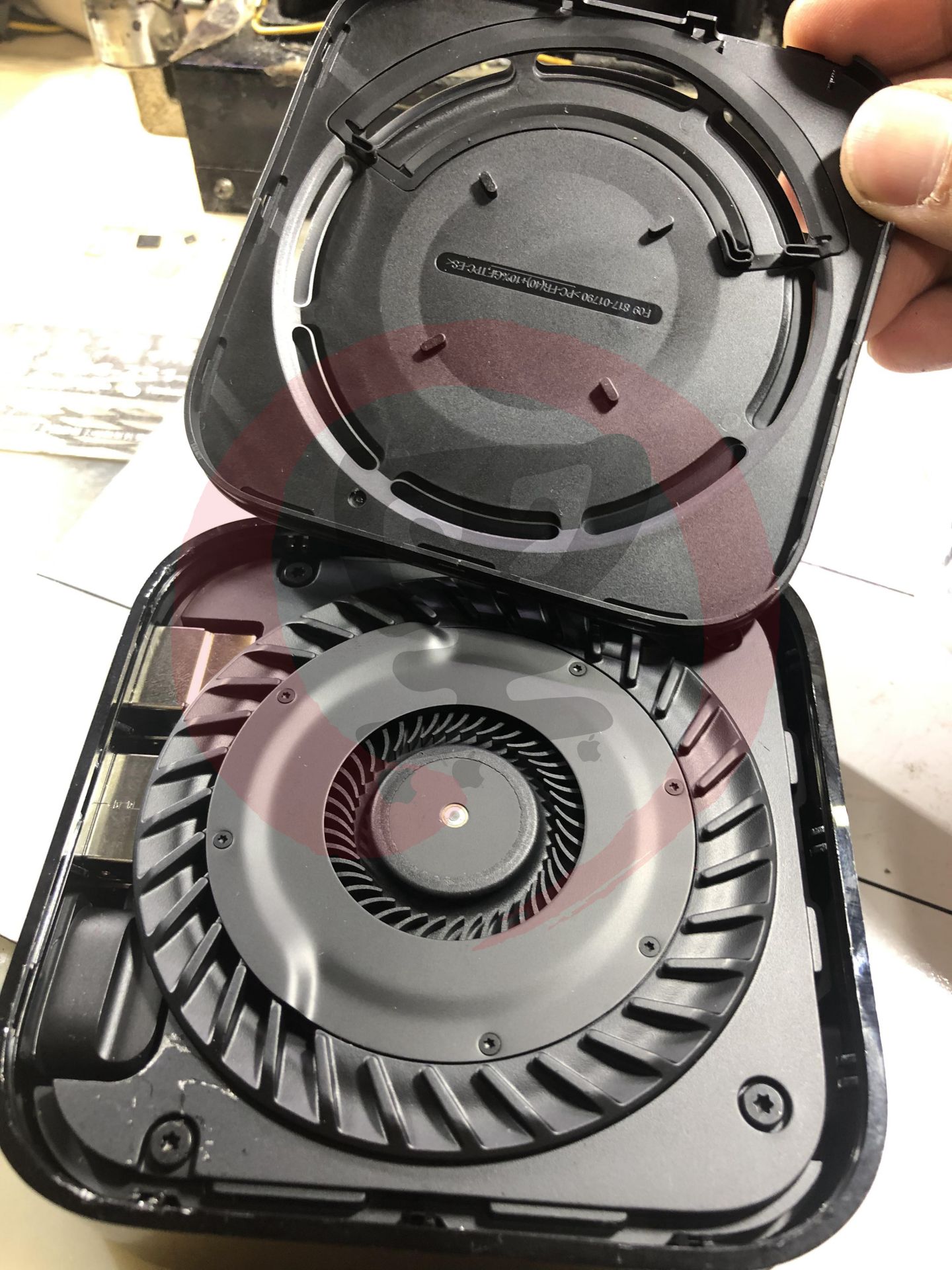

打開後可以看到散熱風扇,看來每代的散熱都補強了許多

螺絲也比前幾代長了很多

風扇的小螺絲可以不用拆下來,直接整個散熱底座取下就可以了

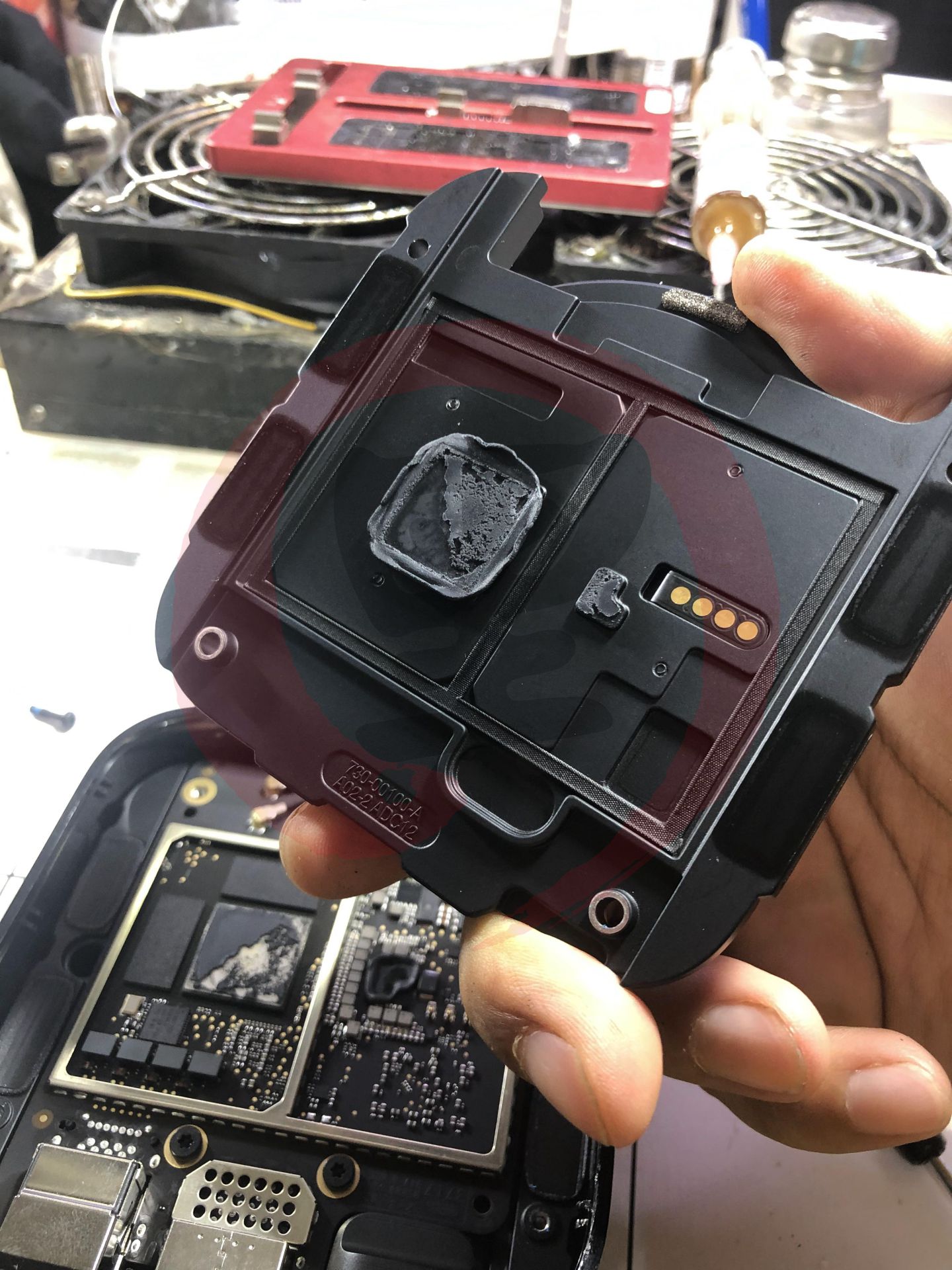

散熱底座上有四個接點,估計是熱敏訊號的傳輸跟風扇供電

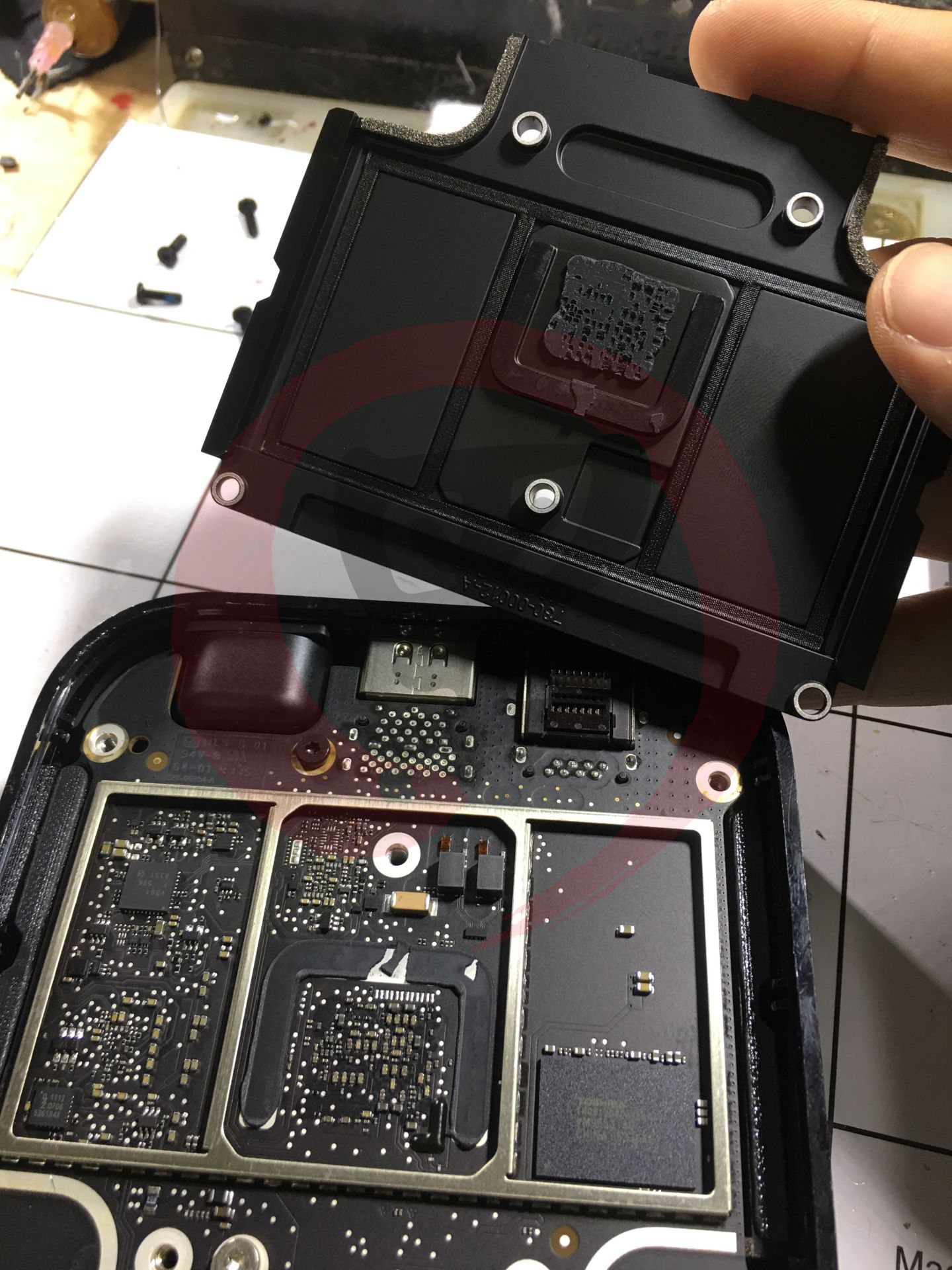

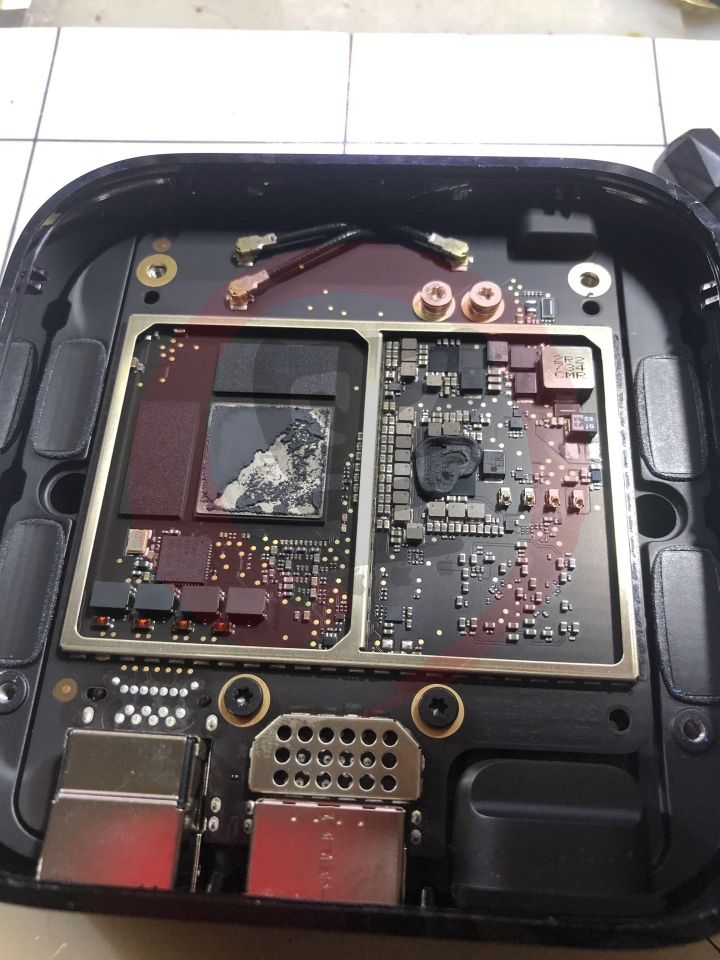

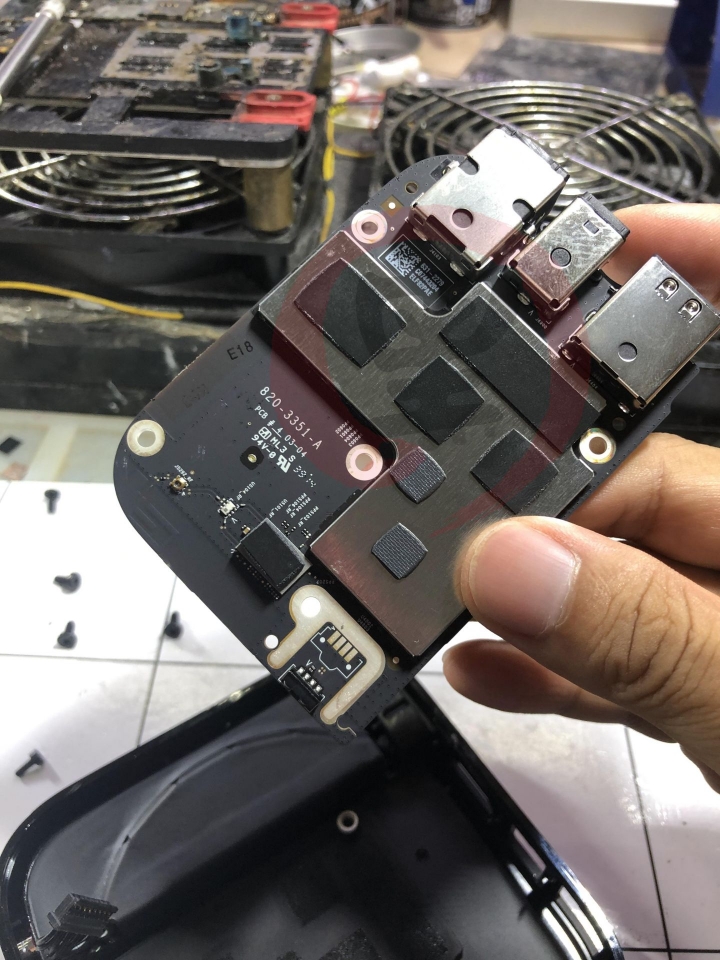

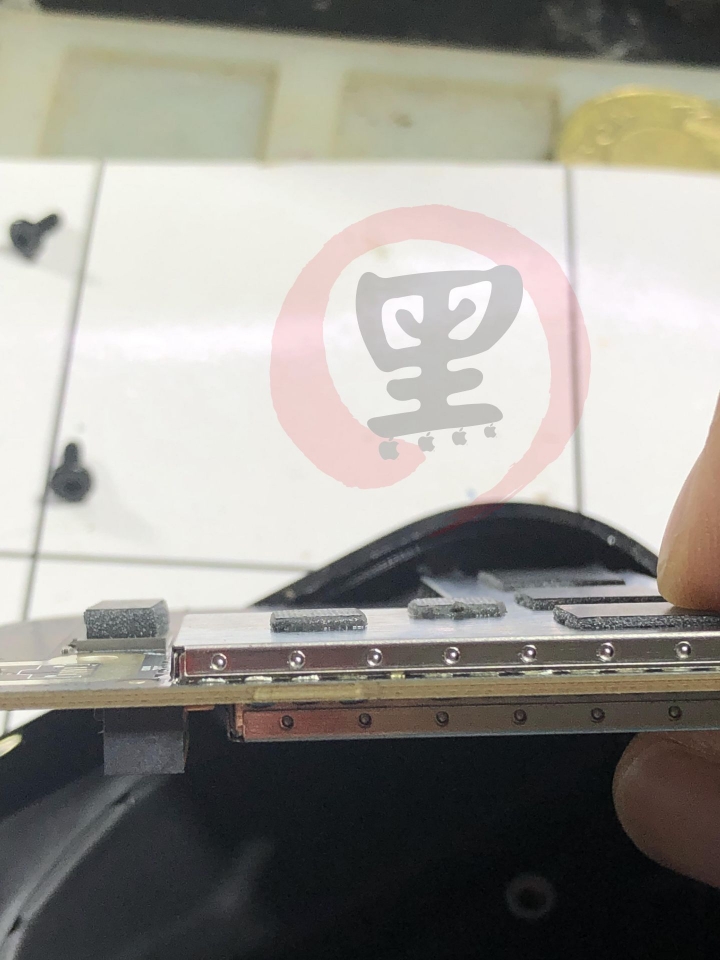

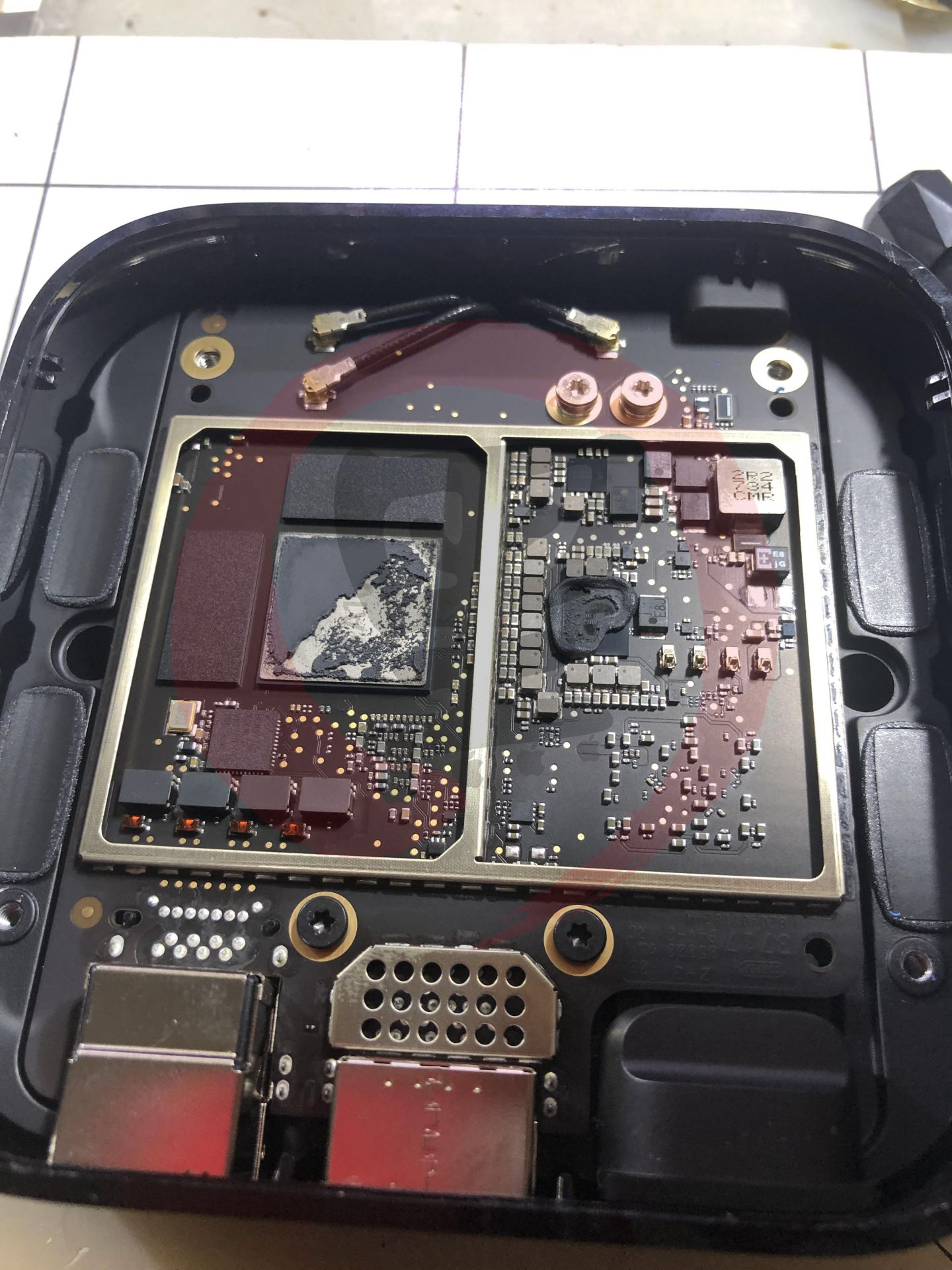

內部散熱膏也不是普通的厚,內核心採用的是 A10X 處理器,記憶體在左右兩側,跟 iPad Pro 的設計一樣

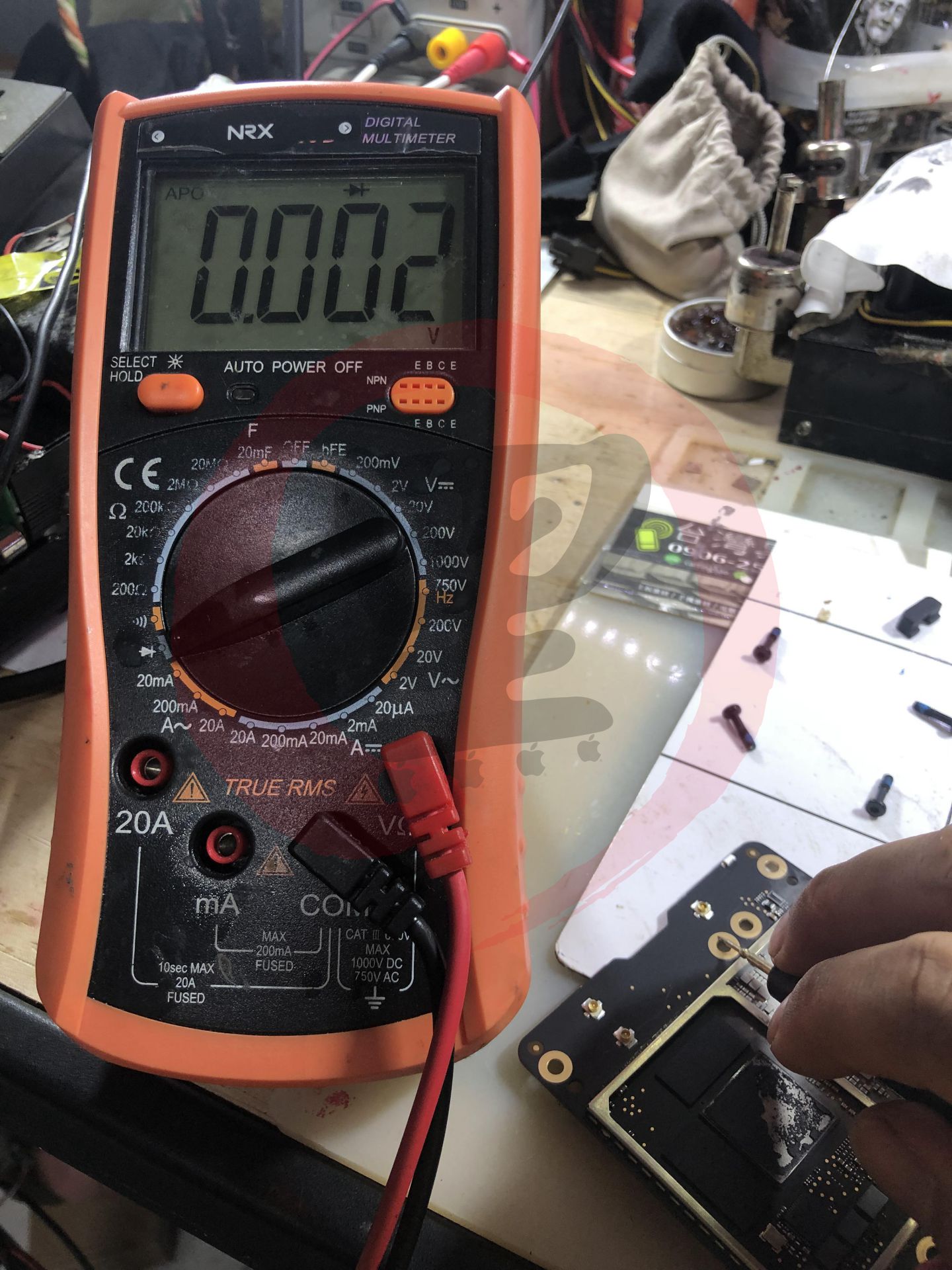

這台經測量後,確定是二級供電短路,因為待機沒短,但沒有待機電流,估計是由二級引起的,但就是不曉得到底是誰而以.....

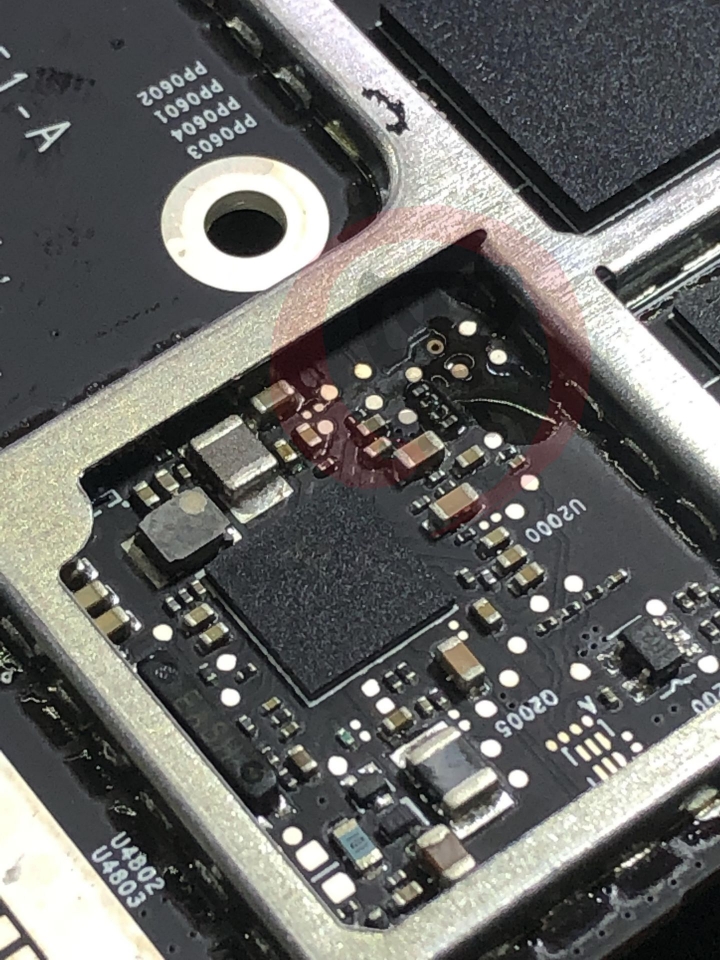

上個松香,並且找出一級供電的螺絲孔,在上方有兩個

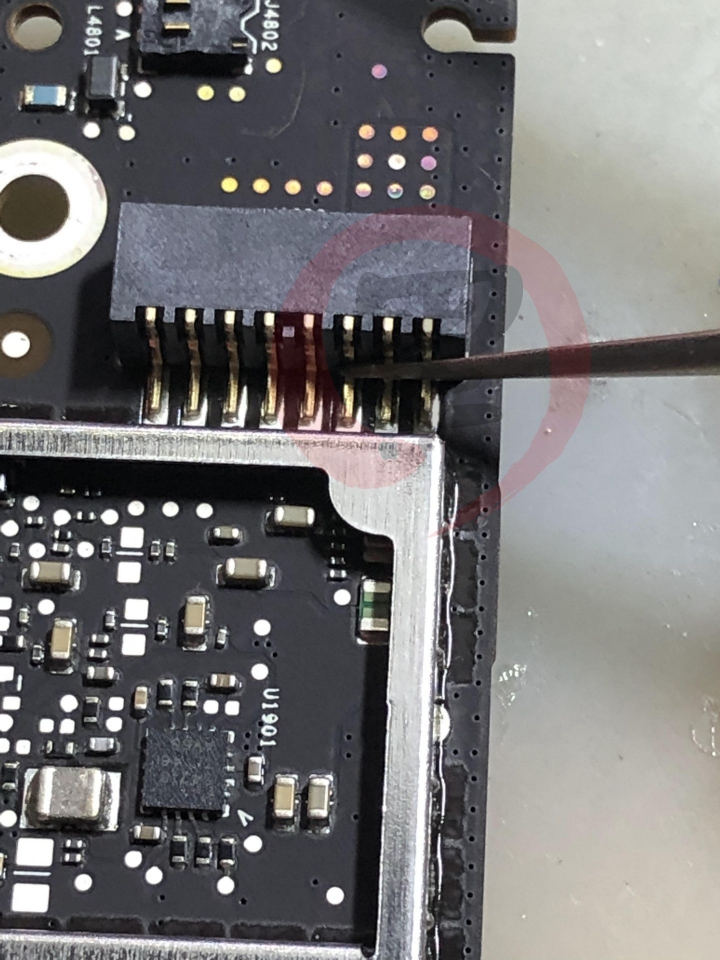

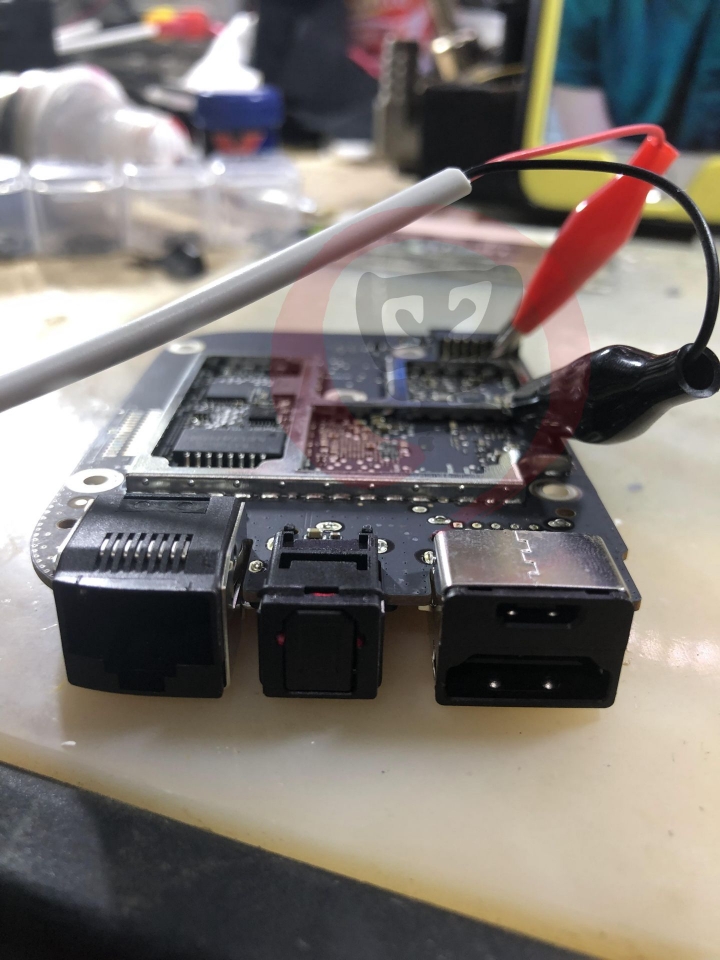

右正左負

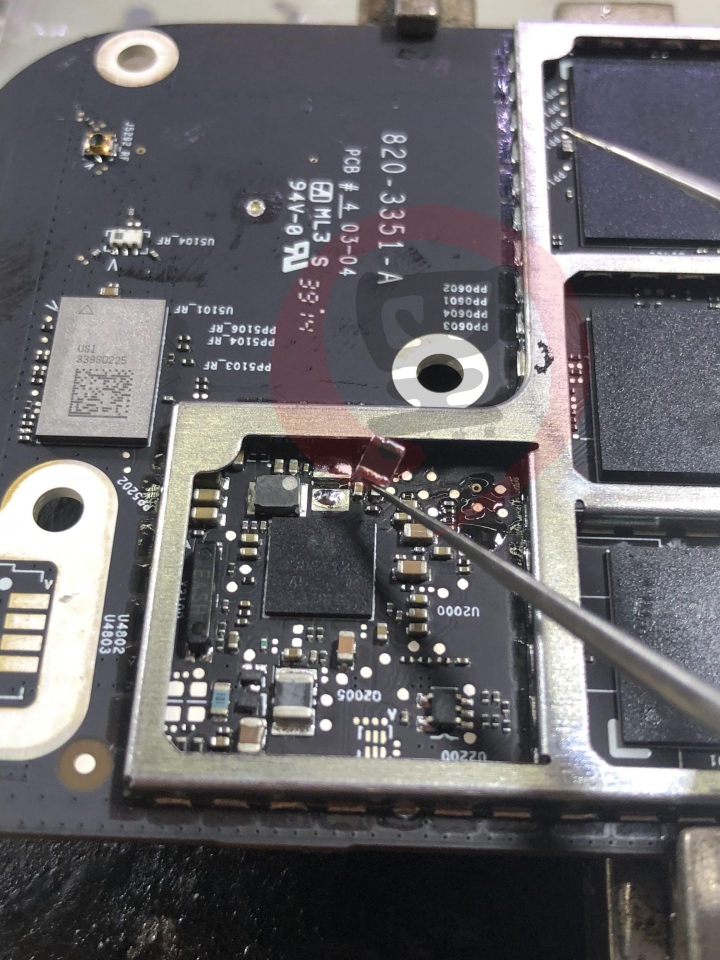

是查到某一路的問題,但俱體還是有點遠,只好整路全部拆掉

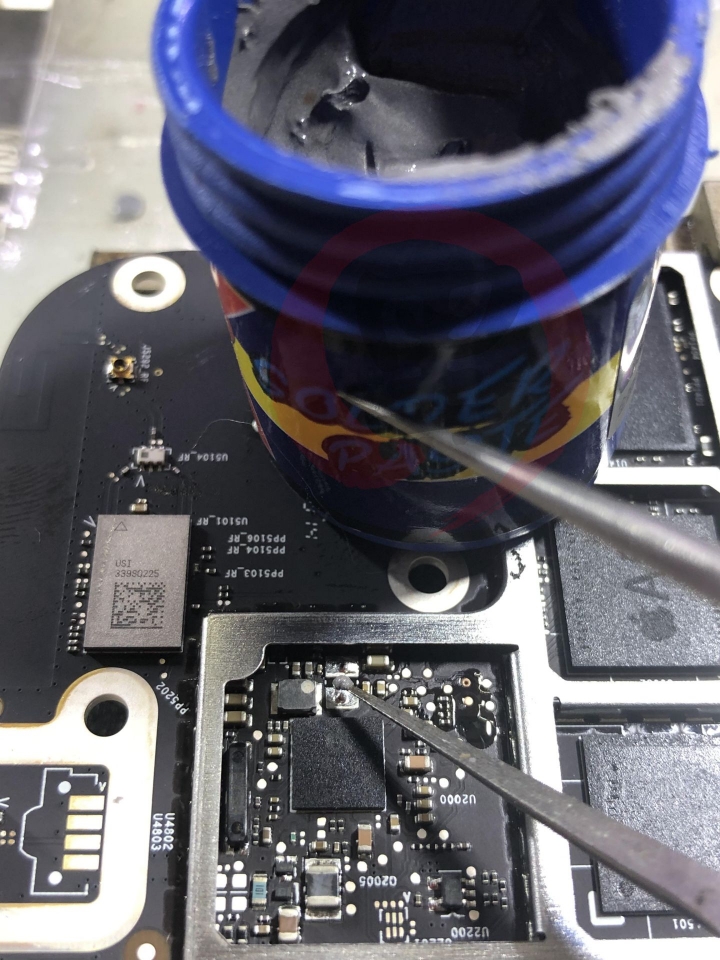

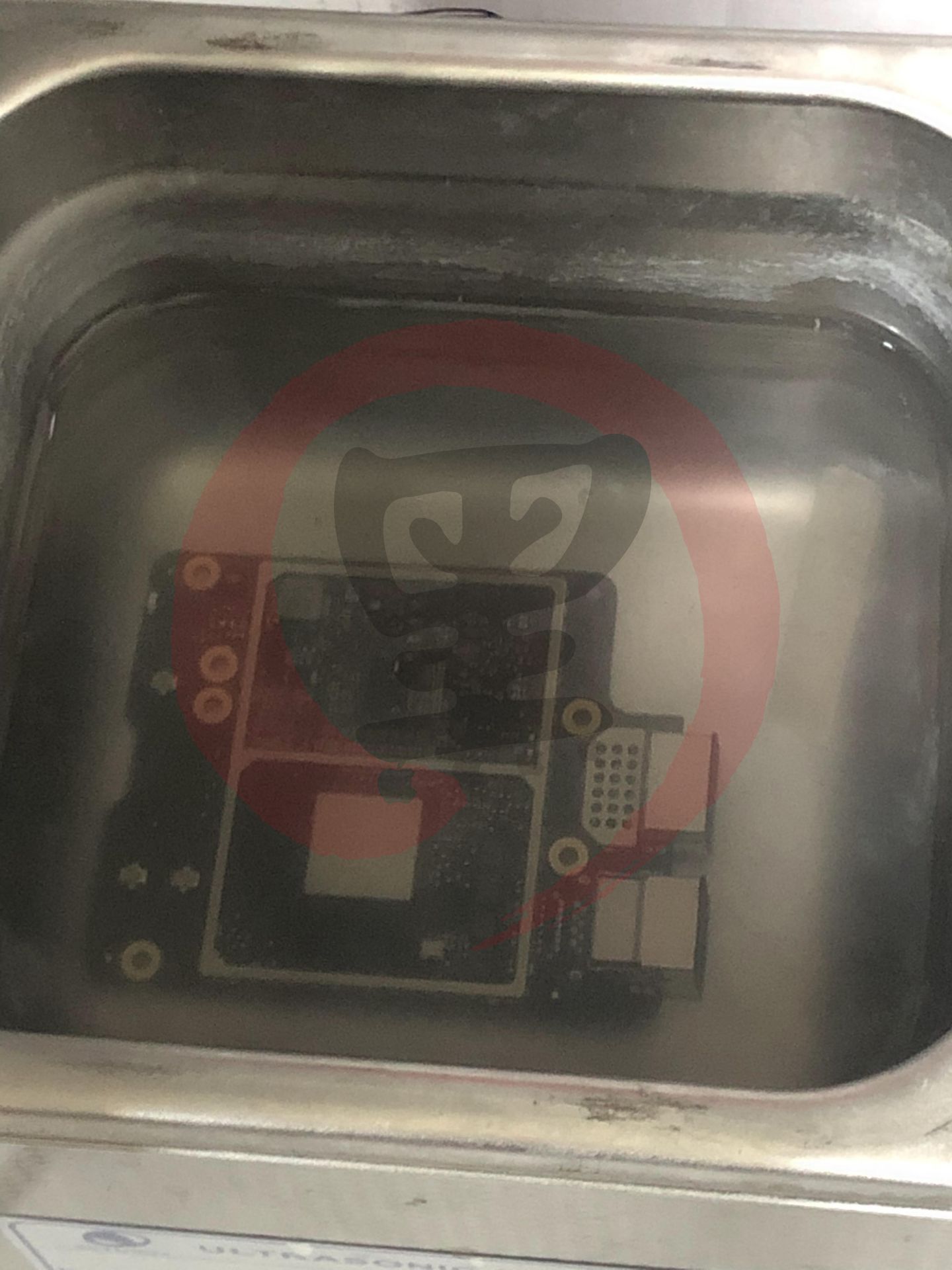

散熱膏實在是太厚了,看的有點煩,先丟進超清波洗靜機整理一下

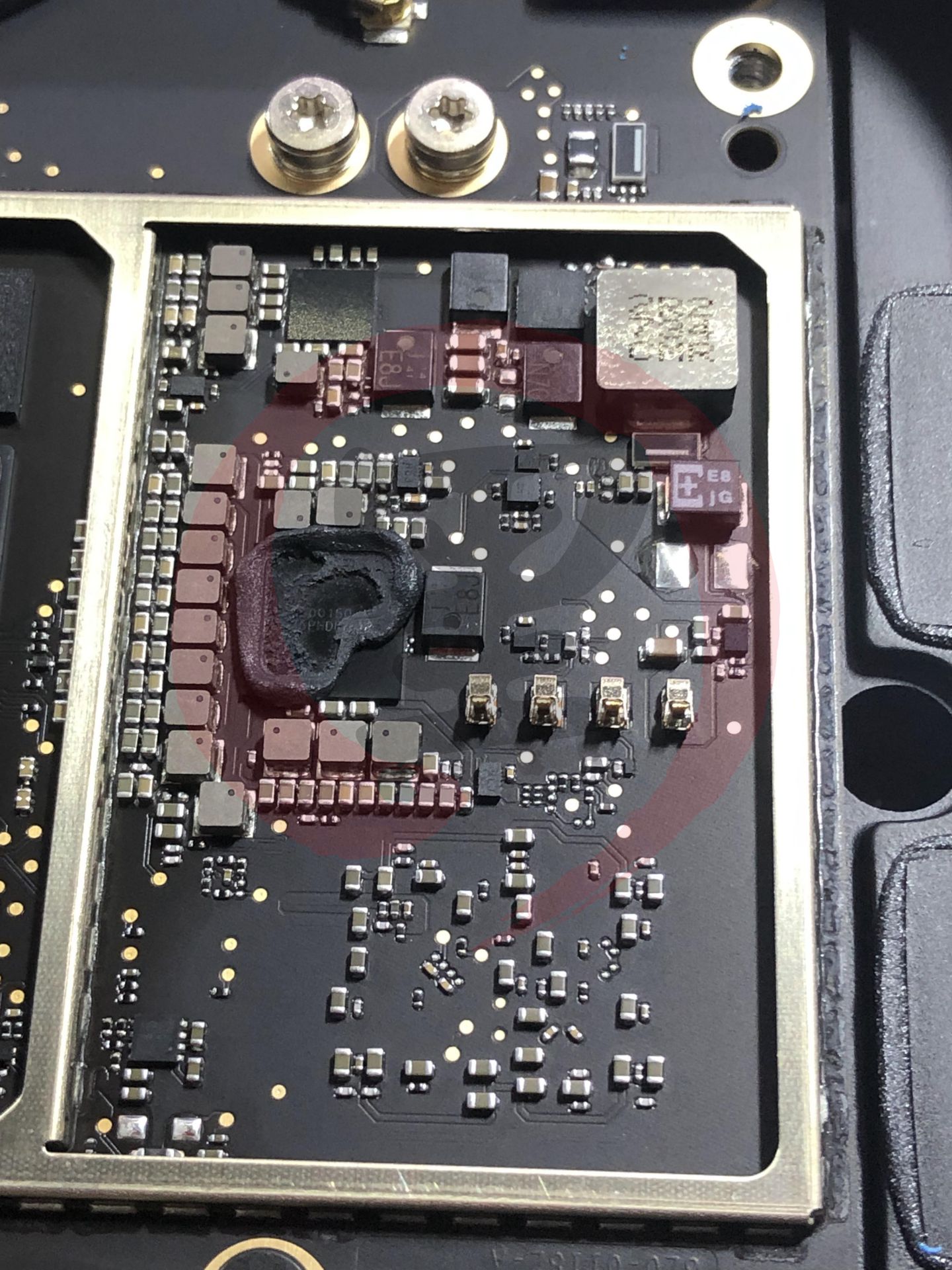

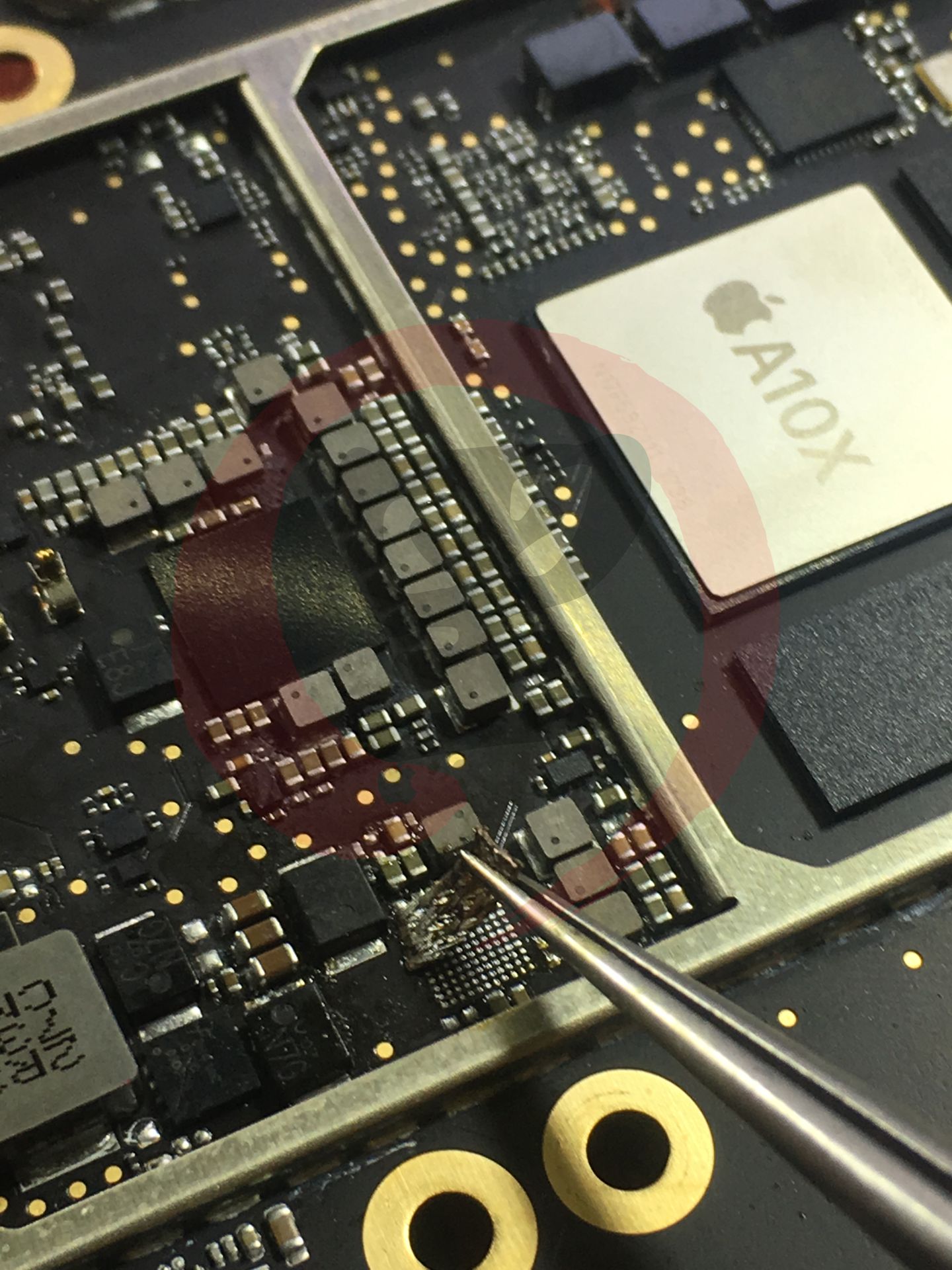

最後其實有查到問題,明顯故障問題,就是 BUCK 電路短掉,引起的有兩個部份,一個在主機板背面的電容,一顆在前面的副供電

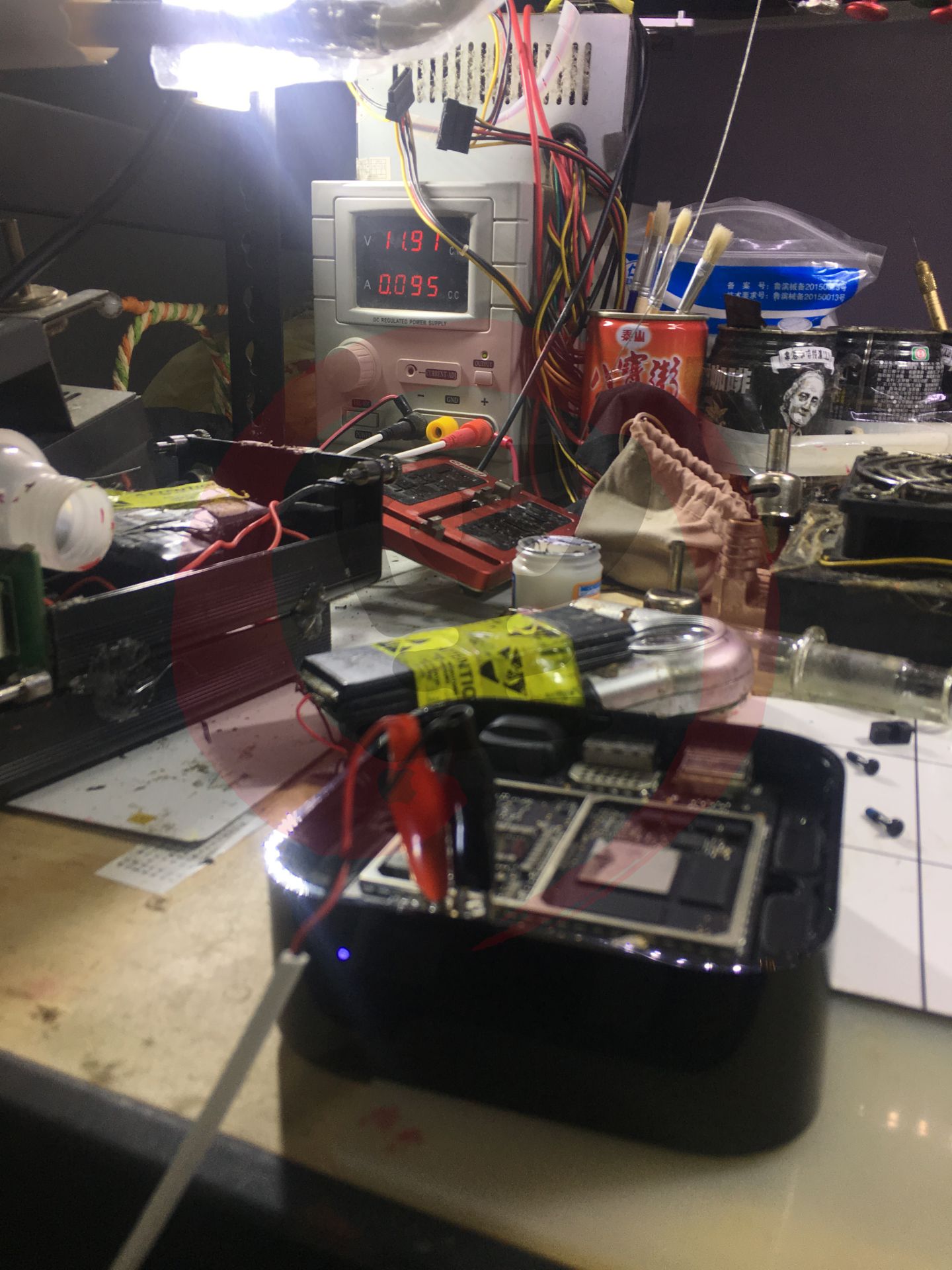

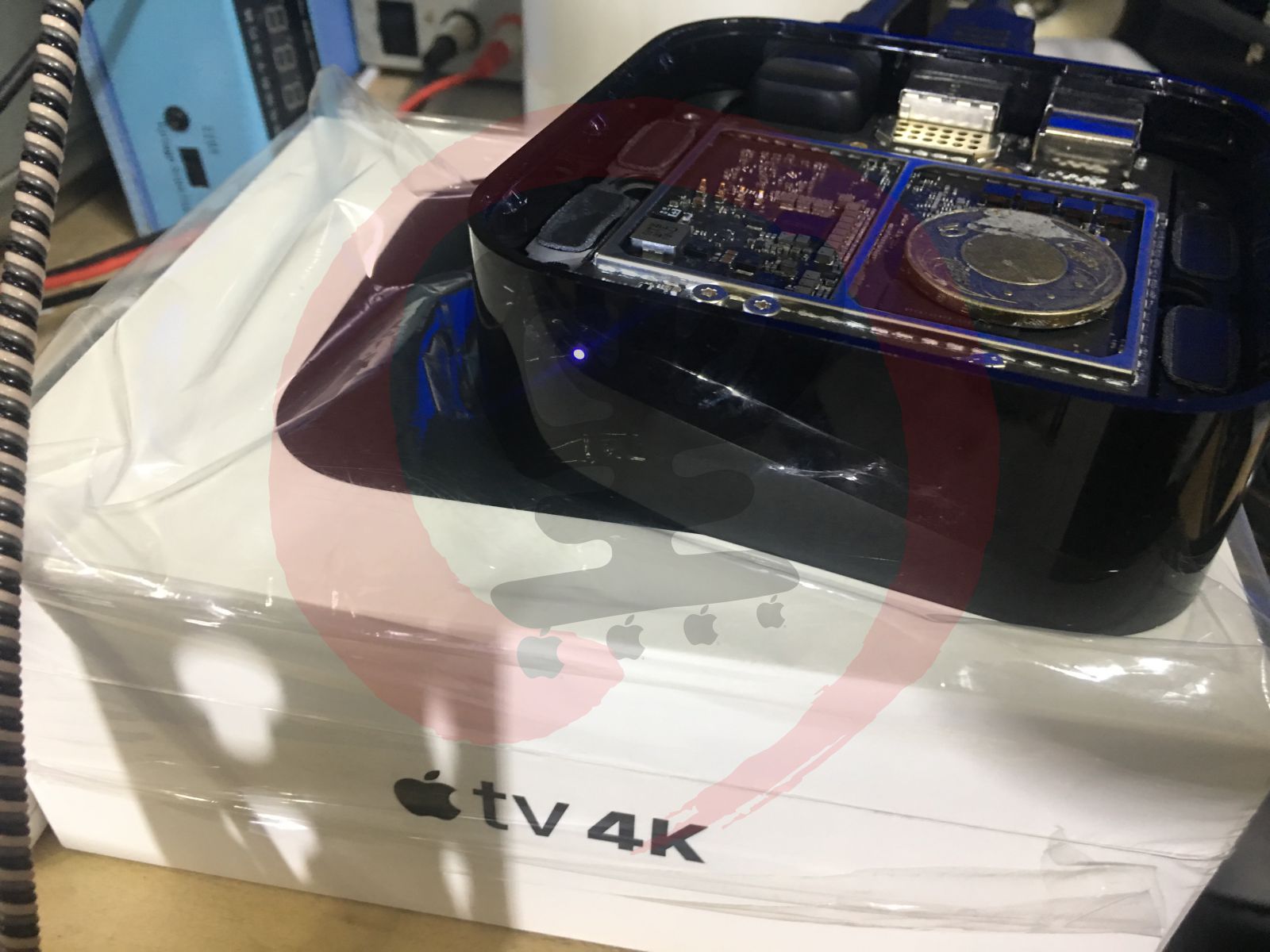

重新裝機後,上電待機就正常了,燈也亮了起來

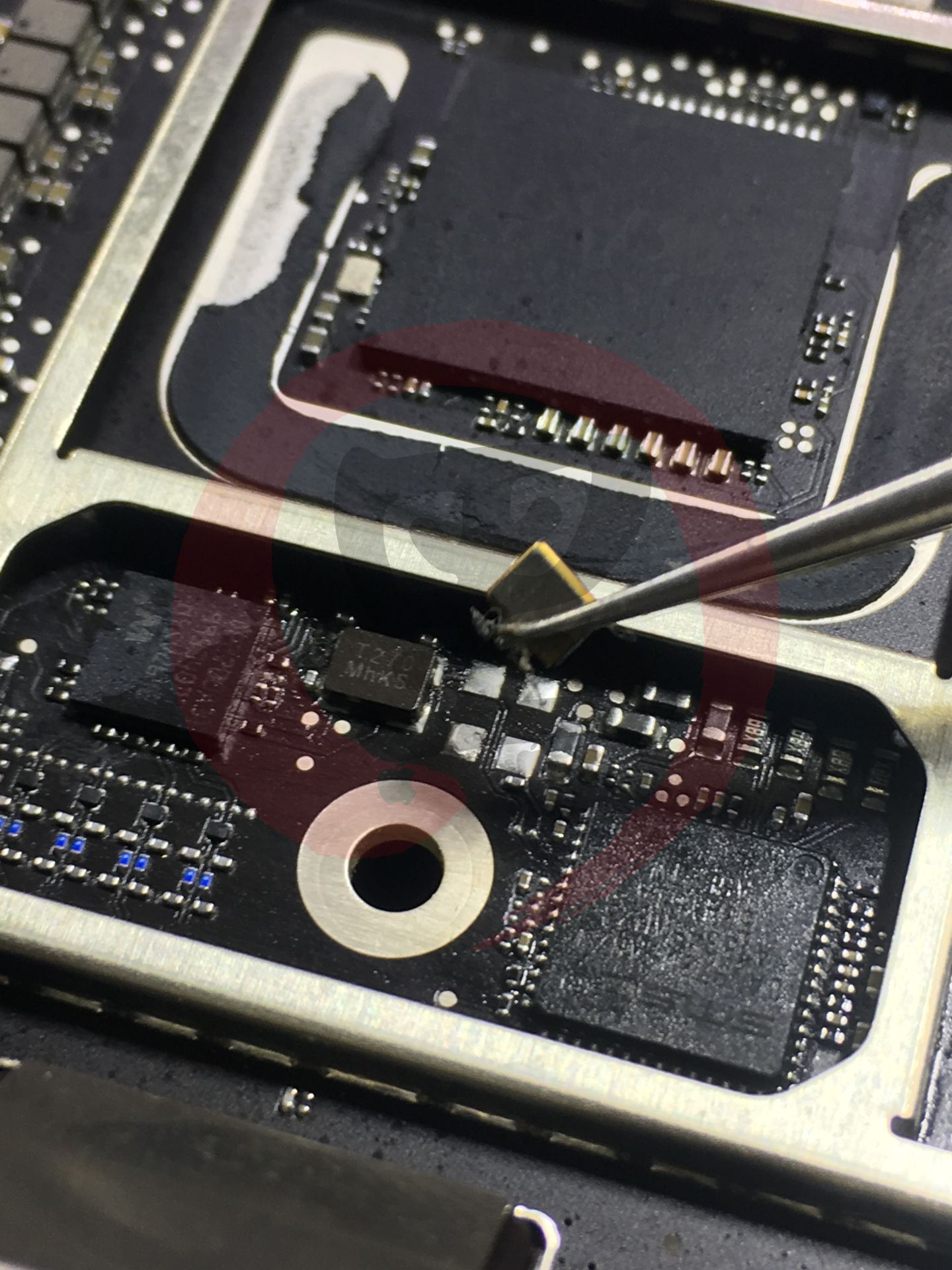

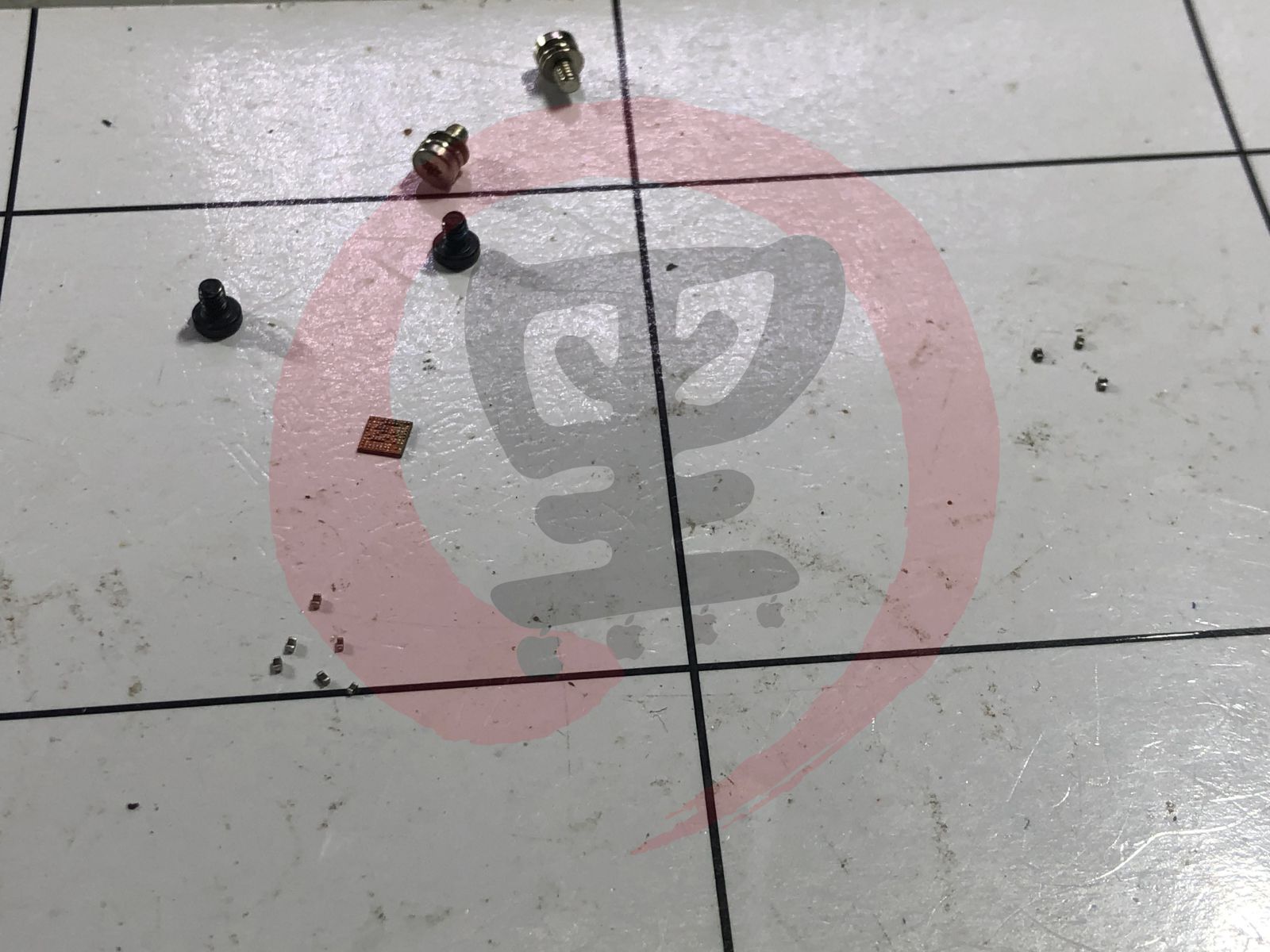

在開始將原先拆下來的元件補上,故障的當然就扔掉了

但是沒用啊,因為我沒有可以替換的晶片,所以最後就變成,主供電的待機滿足能亮,但副供電晶片故障,沒辦法做 BUCK ......畫面也只是一閃即滅反覆重啟而以,到嘴的鴿子都飛走了,那又有什麼辦法,就沒東西修 XD 浪費掉了一台 APPLE TV 4K...
