[硬派分享]Apple TV換血大法

在Apple TV剛上市時，我就拖我的前老闆從美國帶一台回來讓我玩玩，也順便帶了新的802.11n的Airport Extreme，目的當然是為了配合Apple TV傳檔用囉。當年也在Mobile 01上寫了篇 開箱文和疊疊樂 ，也有一篇Apple TV的簡介[分享]客廳裡的iPod - Apple TV( Google Doc版)，大家可以去回顧一下。
當初買Apple TV最主要的動機是，家裡有小朋友，總是會有些DVD，像是巧虎啦、卡通等，小朋友想看這些DVD時，總是喜歡自己從DVD盒裡把DVD硬拔出來，然後再硬塞進DVD Player裡。不想看到DVD被這樣折磨，也不想跟錢過不去(DVD壞了還得重買)，所以把DVD轉成單一的影片檔，然後接到電視上播放出來是最好的解決方式了。
隨著時間的流逝，兩年過去了，影片愈來愈多，除了DVD轉下來的檔案外，還有一些照片、音樂、生活短片等，小小40G的空間早就不夫使用。一直想動手幫Apple TV升級硬碟，但拖拖拖，拖到最近實在是裝不下了，於是趁著一個月黑風高的夜晚，survey好了資料、帶好工具，就把AppleTV給開膛破肚。折疼了一整天，終於搞定了！成功從40G升級成80G，又可以再撐一陣子了。

Apple TV已經算是舊產品了，所以網路上早就有許多教你如何升級硬碟的文章，大家之前如果自己有嘗試過，應該都是參考 Engadget 上的這篇文章：How-to: Upgrade the drive in your Apple TV，不幸的是，我照做了好幾遍，就是無法成功！不死心，斷續在Google上找相關的文章，最後被我找到 這篇 也跟我遇到同樣的問題，再交叉測試之下，最後總算被我改造完成了。為了讓大家不要浪費try and error的時間，整理一下我升級的過程，希望有興趣的人，照著做也能輕鬆地升級你的Apple TV硬碟。

行前準備
這是個大手術，在還沒開始前，請先確定你Apple TV上的所有資料原始檔，都安然地在你的iTunes或硬碟裡。然後先把你的Apple TV恢復成出廠值(factory reset)，可在你Apple TV的選單裡找到它。
回復完成後，你的Apple TV會變得乾乾淨淨的，這時準備一隻六角星形的T8螺絲起子，就可以開始手術了。

開膛破肚
Apple TV在Apple的產品裡，算是非常好拆的，我們只需要拆掉底板後，就可以看到硬碟了。詳細的拆解過程，請參考Apple產品專門拆解網站—iFixiit。

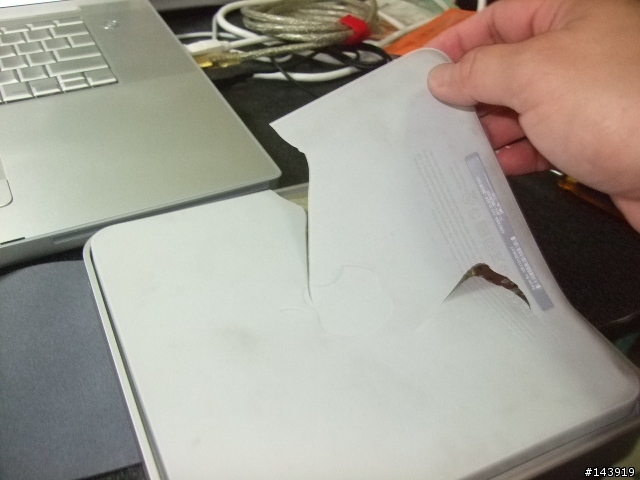

當你在拆底下的膠皮時，請務必小心的慢慢撕！別像我以為可以像撕撒巴斯那時，痛快大力的撕下比較不會痛，結果就…


切記！請對Apple TV溫柔點~~

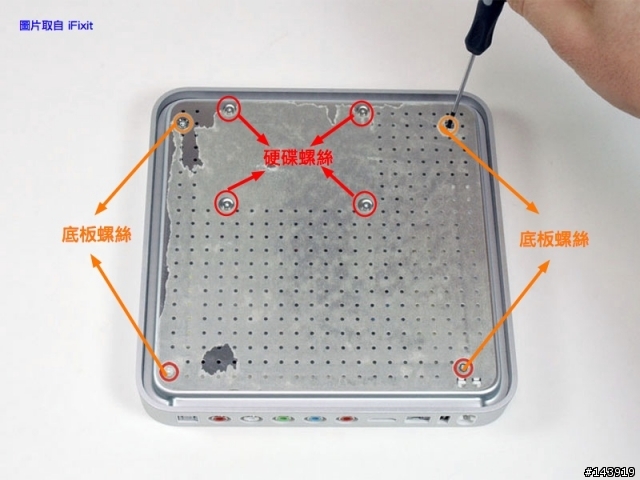

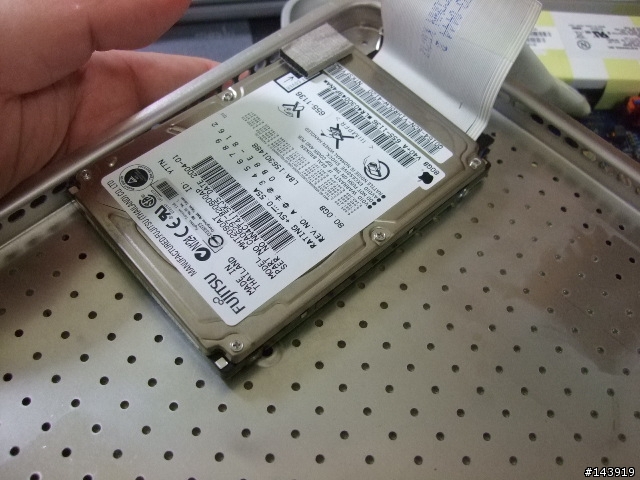

總共需要取下八顆螺絲，底板四顆、硬碟四顆。


當硬碟螺絲取下後，你會發現硬碟怎麼還黏在底板上黏的死死的，因為Apple用了一個超強力的膠帶，把硬碟給黏在底板上。這時請你務必慢慢慢慢的，有點用力又不會太用力地，把硬碟也拔下來。真的是給他黏得有夠緊的！真怕一不小心，就把硬碟給折成兩段。

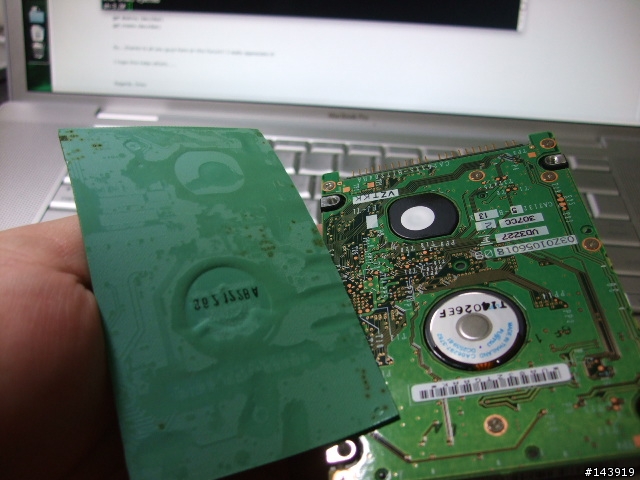

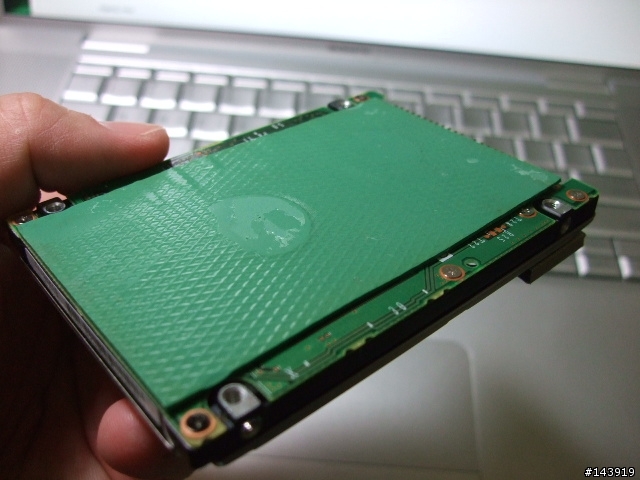

就是這塊綠色的膠帶


可別丟了它，等等我們還得把它墊在我們的新硬碟下。


把拆下來的硬碟用外接盒或是什麼連接線，不管你用什麼方法，把它給我接上你的Mac就對了！接上去之後，你會看到桌上面多了兩個圖示


接下來的工作就是要clone OSBoot這個開機磁區到新硬碟上，還有掛上新的Media磁區。下面的步驟全是文字指令，請打開你的終端機，別擔心，一步步跟著走，就不怕搞壞了。


1. 首先我們先來備份你原本的Apple TV硬碟，目的是為了等等把系統磁區clone到新硬碟上，而且還可以留個備份，萬一失敗了，也有個退路。
我們先要查出你Apple TV的硬碟代號是什麼，請在終端機裡輸入以下指令：
diskutil list

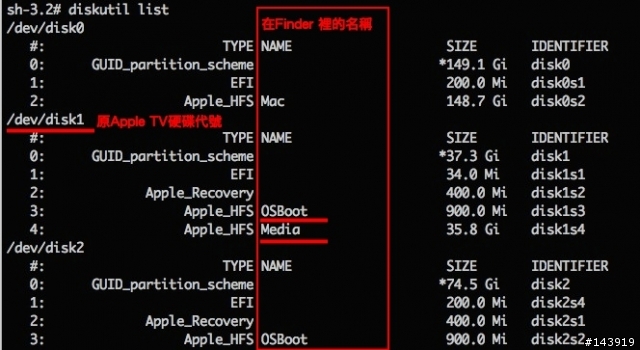

找到你Apple TV的硬碟代號，以上圖為例，我的Apple TV的硬碟代號就是 /dev/disk1。每個人的電腦接的硬碟數目不同，所以請小心確認喔！

2. 開始備份，請在終端機裡輸入以下指令：
dd if=/dev/disk1 of=/Users/你的帳號/AppleTV.dmg bs=1m

請把(你的帳號)這四個字換成你自己Mac上目前所登入的帳號，以我為例就是jacky囉。of=後面(不含bs=1m)接這這個字串是備份檔的路徑和名稱，你可以自己決定要放在哪裡。如果你不懂，就照我說的做吧。
40G的硬碟, byte to byte的dump需要90分鐘左右，請耐心等候…

3. 經過了一個半小時dump完之後，請輸入以下的指令，退出你原來的Apple TV硬碟：
diskutil eject disk1

別忘了，disk1是我現在這個例子裡用的，你得依照你系統的狀況，輸入正確的硬碟代號！退出後，請把這顆硬碟給拆下來放好。

4. 把你的新硬碟給接上來，並用步驟1的指令，查出這顆新硬碟的代號。這顆硬碟裡面有沒有資料不是那麼重要，反正等等都會被蓋過去。以我的例子，我的新硬碟的代號是 /dev/disk2。

5. 接著把剛剛備份下來的檔案給dump到新硬碟上：
dd if=/Users/你的帳號/AppleTV.dmg of=/dev/disk2 bs=1m

又是漫長的一個半小時…

6. 完成後，你會發現系統自動地又把新硬碟給裝載到桌面上，如果有出現OSBoot和Media這兩個圖示，恭喜你有dump成功，但最重要的工作才要開始呢！

7. 先輸入一個無效的指令：
diskutil resizeVolume /dev/disk2s4 limits

我不確定，因為後來我成功後，並沒有再驗證一次是否一定需要這個指令。雖然這個指令是會告訴你balabala的錯誤訊息，說不能這樣做，但為了保險起見，大家還是照做吧。
請注意！disk2是我的新硬碟代號，請換成你自己的disk?s4。

8. 用步驟3的指令退出這顆新的硬碟，但別把硬碟拔下來，還是插著。
diskutil eject disk2

9. 刪除dump過去舊的Media磁區，請輸入以下指令：
gpt remove -i 4 disk2

別忘了，disk2是我的，請用你的硬碟代號。

10. 重覆步驟8

11. 新增新的Midea磁區，請輸入以下指令：
gpt add -b 2732016 -i 4 -t hfs /dev/disk2

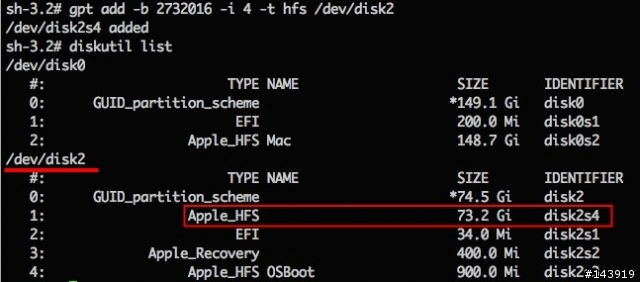

12. 查看新的Media磁區大小是否正確，請用步驟1的指令。


我是換一顆80G的硬碟，所以新的Media磁區的大小大約是73.2G，也就是74.5G – 900MB – 400MB的大小。74.5G是電腦識別出的硬碟容量，你可以在上圖中看到這個數字。所以如果你是用不同大小的硬碟，請自行換算。

如果你發現大小還是跟步驟1的一樣35.8G且有出現Media的字樣，那…請重覆5到12的步驟。但在這之前，請先用下面的指令，幫你的硬碟淨身一下：
gpt destroy /dev/disk2
gpt create /dev/disk2

13. 把新硬碟接回Apple TV上，把Apple TV接回電視上，開機！這時應該可以正常的進入Apple TV的畫面，但是去查了一下系統資訊(關於本機)，咦？！容量還是還是顯示38G。這時請執行回復出廠值的動作！

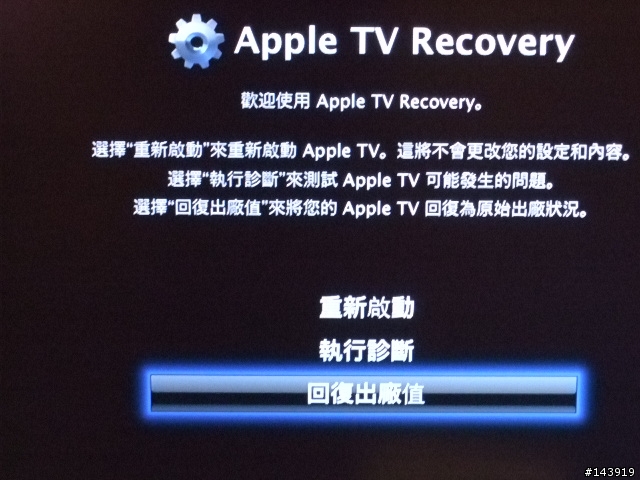

14. 回復完自動重開機後，又自動跳到回復的畫面，再回復出廠值一次！


15. 我自己的經驗是，第二次回復出廠值後就可以正常進入Apple TV的畫面了，趕快來去查一下成功了沒？

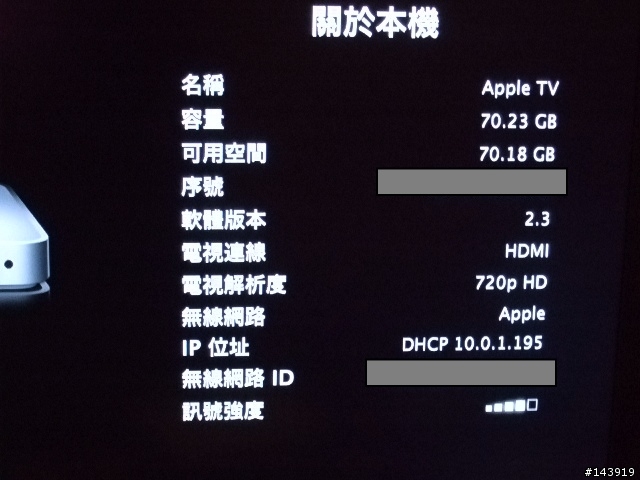

16. 耶！！成功囉！！再把軟體升級到最新的2.3版。

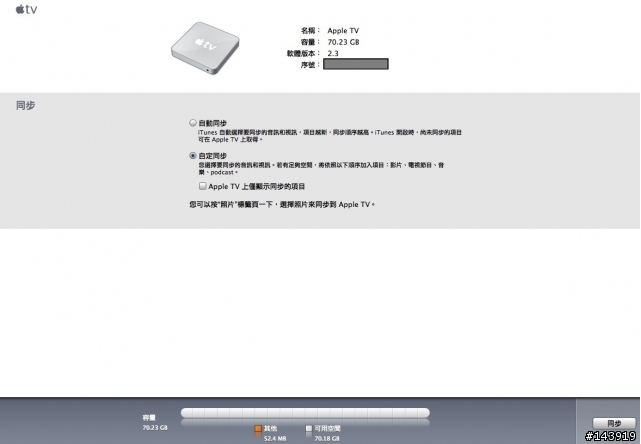

17. 連上iTunes，容量顯示正常！


呼~~開始慢慢把資料給傳上Apple TV吧！
我無法100%保證照著我的步驟，你一定會成功，如果你真的試了很多遍都不行，那找個時間再一步步的幫你看問題出在哪吧。
原本拆下來的那顆Apple TV硬碟還在吧？如果不成功，至少還可以把它給裝回去；如果成功的話，就拿做它用囉。那個備份下來大大的40G備份檔也別殺掉，以後要再升級還用得上。
祝大家好運囉~~

~~ 補遺 ~~
步驟11的那組數字 2732016
我不確定不同大小的硬碟，數字是否都一樣
這組數字是表示這顆硬碟空白磁區的啟始位址, OSBoot (900MB), EFI(400MB) 應該是不會變的
所以理論上空白磁區的啟始位址應該都會是2732016

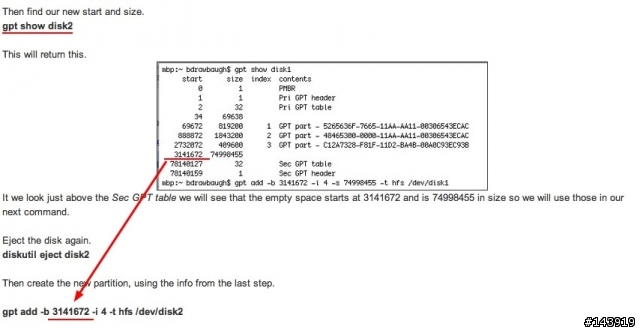

但保險起見，你可以用另外一個指令來確認數字到底是多了
請參考文章裡所提到的那篇 Engadget 文章
